几何量公差与检测考试及答案

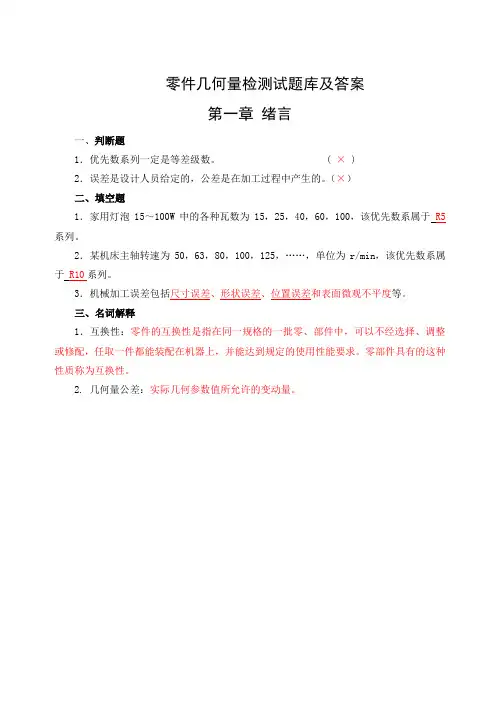

零件几何量检测试题库及答案
零件几何量检测试题库及答案第一章绪言一、判断题1．优先数系列一定是等差级数。
( × )2．误差是设计人员给定的，公差是在加工过程中产生的。
（×）二、填空题1．家用灯泡15～100W中的各种瓦数为15，25，40，60，100，该优先数系属于R5系列。
2．某机床主轴转速为50，63，80，100，125，……，单位为r/min，该优先数系属于R10系列。
3．机械加工误差包括尺寸误差、形状误差、位置误差和表面微观不平度等。
三、名词解释1．互换性：零件的互换性是指在同一规格的一批零、部件中，可以不经选择、调整或修配，任取一件都能装配在机器上，并能达到规定的使用性能要求。
零部件具有的这种性质称为互换性。
2. 几何量公差：实际几何参数值所允许的变动量。
第二章掌握极限与配合基础基本术语和定义一、判断题1．极限偏差的数值可以为正、负、零，而公差数值则不能为零。
（√）2. 过渡配合是可能具有间隙或过盈的配合，孔和轴的公差带相互交叠。
（√）3. 实际尺寸是通过测量所得的尺寸，所以实际尺寸是真值。
（×）4. 配合公差越大，配合精度越低；配合公差越小，配合精度越高。
（√）5.零件的实际尺寸小于其基本尺寸则一定不合格。
（×）6.最大实体尺寸等于最大极限尺寸;最小实体尺寸等于最小极限尺寸。
（×）7.零件的公差值可为正、负、零。
（×）8.零件的偏差值可为正、负、零。
（√）9. 通过极精确的测量所得的实际尺寸即为真实尺寸。
（×）10. 零件的极限偏差是用来控制实际偏差的。
（√）11. 按GB键槽属于孔。
（√）12. 对于孔来说，最大实体尺寸就是最大极限尺寸；最小实体尺寸就是最小极限尺寸。
（×）13.极限偏差控制实际偏差，极限尺寸可控制实际尺寸。
（√）14.在基本尺寸相同的前提下，孔的尺寸公差带在轴的公差带之下则为过盈配合。
（√）15.公差虽为绝对值，但公差值前面却不能加“+”号。
零件几何量检测试题库及答案
零件几何量检测试题库及答案第一章绪言一、判断题1．优先数系列一定是等差级数。
( × )2．误差是设计人员给定的，公差是在加工过程中产生的。
（×）二、填空题1．家用灯泡15～100W中的各种瓦数为15，25，40，60，100，该优先数系属于R5系列。
2．某机床主轴转速为50，63，80，100，125，……，单位为r/min，该优先数系属于R10系列。
3．机械加工误差包括尺寸误差、形状误差、位置误差和表面微观不平度等。
三、名词解释1．互换性：零件的互换性是指在同一规格的一批零、部件中，可以不经选择、调整或修配，任取一件都能装配在机器上，并能达到规定的使用性能要求。
零部件具有的这种性质称为互换性。
2. 几何量公差：实际几何参数值所允许的变动量。
第二章掌握极限与配合基础基本术语和定义一、判断题1．极限偏差的数值可以为正、负、零，而公差数值则不能为零。
（√）2. 过渡配合是可能具有间隙或过盈的配合，孔和轴的公差带相互交叠。
（√）3. 实际尺寸是通过测量所得的尺寸，所以实际尺寸是真值。
（×）4. 配合公差越大，配合精度越低；配合公差越小，配合精度越高。
（√）5.零件的实际尺寸小于其基本尺寸则一定不合格。
（×）6.最大实体尺寸等于最大极限尺寸;最小实体尺寸等于最小极限尺寸。
（×）7.零件的公差值可为正、负、零。
（×）8.零件的偏差值可为正、负、零。
（√）9. 通过极精确的测量所得的实际尺寸即为真实尺寸。
（×）10. 零件的极限偏差是用来控制实际偏差的。
（√）11. 按GB键槽属于孔。
（√）12. 对于孔来说，最大实体尺寸就是最大极限尺寸；最小实体尺寸就是最小极限尺寸。
（×）13.极限偏差控制实际偏差，极限尺寸可控制实际尺寸。
（√）14.在基本尺寸相同的前提下，孔的尺寸公差带在轴的公差带之下则为过盈配合。
（√）15.公差虽为绝对值，但公差值前面却不能加“+”号。

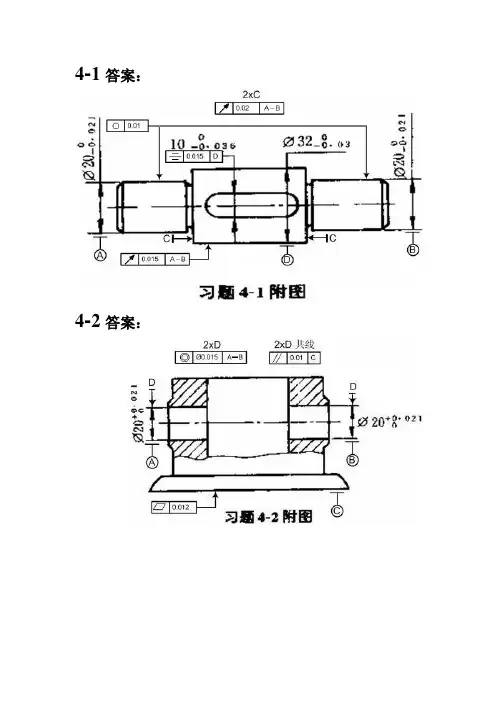

第四章习题答案几何量公差与检测 内蒙古工业大学考试题
②、实际尺寸不应超出最小实体尺寸，Da≤DL=20.005mm。
该孔的体外作用尺寸Dfe=Da-e=19.985-0.025=19.96mm
满足合格条件①；实际尺寸Da=19.985mm,满足合格条件②；所以该孔合格。
MMVB
40.01
0.01
0.035
39.975~40.01
b
40
40.Байду номын сангаас39
(零形位公差的)最大实体要求
MMVB
40
0
0.039
40~40.039
c
40
39.975
包容要求
MMB
40
0
0.015
39.975~40
4-9答案：DM=19.966mm；DL=20.005mm
据包容要求的内容，孔的合格条件为：
4-1答案：
4-2答案：
4-3答案：
4-4答案：
4-5答案：
4-6答案：
4-7答案：
4-8答案：
图号
最大实体尺寸（mm）
最小实体尺寸（mm）
采用的
公差原则
边界名称及边界尺寸（mm）
MMC时的形位公差值（mm）
LMC时的形位公差值（mm）
实际尺寸合格范围（mm）
a
40
39.975
(可逆的)最大实体要求
几何公差测量 试题库_标注题：答案
几何公差测量试题库_标注题：答案六、标注题：1．将下列精度要求标注在图样上。
（1）内孔尺寸为Φ30H7，遵守包容要求；（2）圆锥面的圆度公差为0.01mm，母线的直线度公差为0.01mm；（3）圆锥面对内孔的轴线的斜向圆跳动公差为0.02mm；（4）内孔的轴线对右端面垂直度公差为0.01mm。
（5）左端面对右端面的平行度公差为0.02mm；（6）圆锥面的表面粗糙度Rz的最大值为6.3µm，其余表面Ra的上限值为3.2µm。
N2．如图所示零件，试在图样上标注各项形位公差要求。
（1）、孔Φ1轴线的直线度公差为0.01mm；（2）、外圆柱面的圆柱度公差为0.04mm；（3）、圆锥孔Φ2对孔Φ1轴线的同轴度公差为0.02mm；（4）、左端面对右端面的平行度公差为0.05mm；（5）、左端面对孔Φ1轴线的垂直度公差为0.03mm。
3．如图所示为圆锥齿轮的毛坯，试在图样上标注各项形位公差要求。
（1）、齿轮轴孔Φ1采用包容原则；（2）、齿顶圆锥面的圆度公差为0.02mm；（3）、齿顶圆锥面的斜向圆跳动度公差为0.04mm；（4）、右端面对左端面的平行度公差为0.05mm；（5）、右端面的全跳动度公差为0.03mm。
4．将下列形位公差要求标注在图样上。
（1）A面的平面度公差为0.01mm；（2）Φ50孔的形状公差遵守包容要求，且圆柱度误差不超过0.011mm；（3）Φ65孔的形状公差遵守包容要求，且圆柱度误差不超过0.013mm；（4）Φ50和Φ65两孔心线分别对它们的公共孔心线的同轴度公差为Φ0.02mm：（5）Φ50和Φ65两孔心线分别对A面的平行度公差为Φ0.015mm。
5．将下列形位公差要求标注在图样上。
（1）Φ40h8圆柱面对两Φ25h7公共轴线的径向圆跳动公差为0.015mm；（2）两Φ25h7轴颈的圆度公差为0.01mm；（3）Φ40h8左右端面对Φ25h7两公共轴线的端面圆跳动公差为0.02mm；（4）键槽10H9中心平面对Φ40h8轴线的对称度公差为0.015mm。
几何公差及检测的习题答案
几何公差及检测的习题答案几何公差及检测的习题答案在制造业中，几何公差及其检测是非常重要的一环。
几何公差是指零件在加工过程中所允许的尺寸偏差范围，而其检测则是为了确保零件的质量和功能。
本文将通过一些习题来解释几何公差及其检测的相关知识。
1. 请计算以下两个零件的平行度公差，并说明哪一个更容易满足要求。
零件A：两个平行面的距离为10mm，公差为±0.05mm。
零件B：两个平行面的距离为20mm，公差为±0.1mm。
答案：平行度公差是指两个平行面之间的距离偏差。
根据给定的数据，零件A的平行度公差为±0.05mm，而零件B的平行度公差为±0.1mm。
因此，零件A更容易满足要求，因为其公差范围更小。
2. 请计算以下零件的圆度公差，并说明是否满足要求。
零件C：直径为50mm，公差为±0.02mm。
答案：圆度公差是指一个圆形零件的直径偏差。
根据给定的数据，零件C的直径为50mm，公差为±0.02mm。
如果零件的实际直径在49.98mm到50.02mm之间，则满足要求。
3. 请计算以下零件的垂直度公差，并说明是否满足要求。
零件D：两个垂直面的夹角为90度，公差为±0.1度。
答案：垂直度公差是指两个垂直面之间的夹角偏差。
根据给定的数据，零件D的夹角为90度，公差为±0.1度。
如果零件的实际夹角在89.9度到90.1度之间，则满足要求。
4. 请计算以下零件的平面度公差，并说明是否满足要求。
零件E：一个平面的表面与一个参考平面的距离为0.1mm，公差为±0.02mm。
答案：平面度公差是指一个平面与一个参考平面之间的距离偏差。
根据给定的数据，零件E的距离为0.1mm，公差为±0.02mm。
如果零件的实际距离在0.08mm到0.12mm之间，则满足要求。
通过以上习题，我们可以看到几何公差的计算和检测是非常重要的。
几何公差的合理设计和有效检测可以确保零件的质量和功能。
几何公差测试题与答案
几何公差测试题与答案
几何公差测试题与答案
一.填空题(每空5分,共40分)
1.要素是指零件上的特征部分- 点 , 线 , 面 .
2.要素按存在的状态分为实际要素 ,和理想要素.
3.形位公差中○表示圆度,//表示平行度,∠表示角度.⊥表示垂直度 .
4.基准要素是中心要素时,符号中的联机应与尺寸线对齐.
5.不同的公差特征项目一般具有不同形状的公差带 .
二.问答题(共3题,每题20分)
1.要素的类型有哪几种?
答:1.按存在的状态分:实际要素和理想要素.
2.按结构特征分:轮廓要素和中心要素.
3.按所处的地位分:被测要素和基准要素.
4.按结构性能分:单一要素和关联要素.
5.按尺寸关系分:尺寸要素和非尺寸要素.
2. 什么是基准与模拟基准要素?
答:基准:与被测要素有关且用来定其几何位置关系的一个几何理想要素,可由零件上的一个或多个要素构成.
模拟基准要素:在加工和检测过程中建立基准并与基准要素相接触,且具有足够精度的实际表面.
3.公差带形状主要有哪些?
答:公差带形状主要有:两平行直线、两同心圆、两等距曲线、两平行平面、两同轴圆柱、两等距曲面、一个圆柱、一个球.。
公差与检测技术 智慧树知到网课章节测试答案
1、选择题:互换性是几何量相同意义上的互换。
（）选项：A:对B:错答案: 【错】2、选择题:公差数值越大，几何量的精度越低。
（）选项：A:对B:错答案: 【错】3、选择题:几何量公差属于标准化的范畴。
（）选项：A:对B:错答案: 【对】4、选择题:国家标准规定我国以“十进制的等差数列”作为优先数系。
（）选项：A:对B:错答案: 【错】5、选择题:R10/3系列，就是从基本系列R10中，自1以后，每逢3项取一个优先数组成的派生系列。
（）选项：A:对B:错答案: 【对】6、选择题:检测是检验与测量的统称。
（）选项：A:对B:错答案: 【对】7、选择题:接触测量适合测量软质表面或薄壁易变形的工件。
（）选项：A:对B:错答案: 【错】8、选择题:标准化就是标准的制定过程。
（）选项：A:对B:错答案: 【错】9、选择题:公差是几何量允许变动的范围，其数值（）选项：A:只能为正B:只能为负C:允许为零D:可以为任意值答案: 【只能为正】10、选择题:多把钥匙能开同一把锁，是因为这些钥匙（）选项：A:只具有功能性互换B:只具有几何量互换C:具有功能性互换而不具有几何量互换D:同时具有功能性互换和几何量互换答案: 【同时具有功能性互换和几何量互换】11、选择题:保证互换性生产的基础是（）选项：A:大量生产B:标准化C:现代化D:检测技术答案: 【标准化】12、选择题:下列情况允许企业标准存在的情况是（）选项：A:标准化对象只有国家标准B:标准化对象只有行业标准C:标准化对象只有地方标准D:严于国家标准的企业标准答案: 【严于国家标准的企业标准】13、选择题:优先数系R5系列的公比近似为（）选项：A:60B:25C:12D:06答案: 【60】14、选择题:R20系列中，每隔（）项，数值增至10倍。
选项：A: 5B:10C:20D:40答案: 【20】15、选择题:用光滑极限量规检验轴时，检验结果能确定该轴（）选项：A:实际尺寸的大小B:形状误差值C:实际尺寸的大小和形状误差值D:合格与否答案: 【合格与否】16、选择题:直尺属于（）类计量器具。
几何量公差与检测复习题2012.5
《几何量公差与检测》复习题第一章绪论一、选择题1、在10—100的十进段中，优先数系R5系列中的第三项是（）。
A、63B、25C、20D、162、优先数系中R10/2系列是（）。
A、补充系列B、派生系列C、等差系列D、基本系列3、优先数系中R40系列是（）。
A、补充系列B、等差系列C、派生系列D、基本系列4、优先数系中R20/3系列是（）。
A、补充系列B、派生系列C、等差系列D、基本系列5、优先数系中R10系列是（）。
A、补充系列B、等差系列C、派生系列D、基本系列二、填空题1. 不完全互换性是指零部件装配时允许有附加的________ ____ 。
2. GB321/T-2005中优先数系采用的数列是。
3、选用优先数系的基本系列时，应遵守的规则。
4、互换性生产的基础是。
5、按照互换性的程度可分为完全互换和互换。
第二章几何量测量基础一、选择题1、欲测量板类零件上两孔的中心距，应采用的测量方法为（）。
A、相对测量法B、直接测量法C、间接测量法D、综合测量法2、采用弓高弦长法测量圆弧半径，这种测量方法属于（）。
A、直接测量法B、间接测量法C、相对测量法D、绝对测量法3、测量过程中误差的大小与符号保持不变，这种测量误差属于（）。
A、方法误差B、系统误差C、粗大误差D、随机误差4、测量过程中由于不确定因素引起的测量误差属于（）。
A、方法误差B、系统误差C、粗大误差D、随机误差5、用螺纹量规检验螺纹单一中径、螺距和牙侧角实际值的综合结果是否合格属于（）。
A、综合测量B、直接测量C、非接触测量D、单项测量二、填空题1. 在测量误差中，超出在规定条件下预计的测量误差称为_____________。
2、在相同的测量测量条件下，多次测取同一被测几何量的量值时，绝对值和符号按某一规律变化的测量误差，称为。
3、测量过程应包括被测对象、计量单位、测量方法和等四个要素。
4、根据测量误差的性质和特点，可分为系统误差、和粗大误差。
几何量公差与检测试卷及答案(4套)
一、填空题1．一个孔或轴允许尺寸的两个极端称为________。
2零件表面切削加工要求轮廓的算术平均偏差Ra为6.3μm，在零件图上标注为___。
3.配合基准制分______和_______两种。
一般情况下优先选用______________。
4．滚动轴承内圈与轴的配合采用基制，而外圈与箱体孔的配合采用基___制。
5. 现代工业对齿轮传动的使用要求归纳起来有四项，分别为_____ 、______、______、_____。
6. 普通螺纹结合的基本要求为__________、__________。
7. 零件的尺寸合格,其________ 应在上偏差和下偏差之间。
8．公差原则分______和相关要求，相关要求包括____、____ 、____、___ 四种。
9. 在同一尺寸段内，从IT01~IT18,公差等级逐渐降低，公差数值逐渐。
二、选择题1．当孔与轴的公差带相互交叠时，其配合性质为（）。
A. 间隙配合B.过渡配合C. 过盈配合2．公差带的大小由（）确定。
A．实际偏差 B. 基本偏差 C. 标准公差3．下列孔与基准轴配合，组成间隙配合的孔是（）。
A．孔两个极限尺寸都大于基本尺寸B．孔两个极限尺寸都小于基本尺寸C．孔最大极限尺寸大于基本尺寸，最小极限尺寸小于基本尺寸4．基本偏差是（）。
A．上偏差 B.下偏差 C. 上偏差和下偏差D.上偏差或下偏差5．标准规定形状和位置公差共有（）个项目。
A．8 B. 12 C. 14 D. 166．垂直度公差属于（）。
A．形状公差 B. 定位公差C. 定向公差 D. 跳动公差7．如被测要素为轴线，标注形位公差时，指引线箭头应（）。
A. 与确定中心要素的轮廓线对齐B.与确定中心要素的尺寸线对齐C.与确定中心要素的尺寸线错开8.最大实体尺寸是指（）。
A.孔和轴的最大极限尺寸B.孔和轴的最小极限尺寸C.孔的最大极限尺寸和轴的最小极限尺寸D.孔的最小极限尺寸和轴的最大极限尺寸9、径向全跳动公差带的形状与-的公差带形状相同A圆柱度B圆度c同轴度D线的位置度10、孔、轴公差带的相对位置反映（）程度。
2008机制05几何量公差与检测试卷及答案[1] (1)
![2008机制05几何量公差与检测试卷及答案[1] (1)](https://img.taocdn.com/s3/m/9ac37bc55fbfc77da269b135.png)
一、1．一个孔或轴允许尺寸的两个极端称为。
2零件表面切削加工要求轮廓的算术平均偏差Ra为6.3μm，在零件图上标注为___。
3.配合基准制分______和_______两种。
一般情况下优先选用______________。
4．滚动轴承内圈与轴的配合采用基制，而外圈与箱体孔的配合采用基___制。
5. 现代工业对齿轮传动的使用要求归纳起来有四项，分别为_ 、_ 、__、_ 。
6. 普通螺纹结合的基本要求为__________、__________。
7. 零件的尺寸合格,其________ 应在上偏差和下偏差之间。
8．公差原则分______和相关要求，相关要求包括____、____ 、____、___ 四种。
9. 在同一尺寸段内，从IT01~IT18,公差等级逐渐降低，公差数值逐渐。
二1．当孔与轴的公差带相互交叠时，其配合性质为（）。
A. 间隙配合B.过渡配合C. 过盈配合2．公差带的大小由（）确定。
A．实际偏差 B. 基本偏差 C. 标准公差3．下列孔与基准轴配合，组成间隙配合的孔是（）。
A．孔两个极限尺寸都大于基本尺寸B．孔两个极限尺寸都小于基本尺寸C．孔最大极限尺寸大于基本尺寸，最小极限尺寸小于基本尺寸4．基本偏差是（）。
A．上偏差B.下偏差C. 上偏差和下偏差D.上偏差或下偏差5．标准规定形状和位置公差共有（）个项目。
A．8 B. 12 C. 14 D. 166．垂直度公差属于（）。
A．形状公差B. 定位公差C. 定向公差 D. 跳动公差7．如被测要素为轴线，标注形位公差时，指引线箭头应（）。
A. 与确定中心要素的轮廓线对齐B.与确定中心要素的尺寸线对齐C.与确定中心要素的尺寸线错开8. 最大实体尺寸是指（）。
A.孔和轴的最大极限尺寸B.孔和轴的最小极限尺寸C.孔的最大极限尺寸和轴的最小极限尺寸D.孔的最小极限尺寸和轴的最大极限尺寸9、径向全跳动公差带的形状与-的公差带形状相同A圆柱度B圆度c同轴度D线的位置度10、孔、轴公差带的相对位置反映（）程度。
几何量公差与检测课后答案
特点
02 比较测量法的精度较高，但需要高精度的标准件或量
块。
应用场景
03
适用于需要高精度测量的场合，如精密零件的检测、
量具的校准等。
主动测量法
定义
01
主动测量法是在加工过程中，通过在线检测装置对工件进行实
时检测，并将测量结果反馈给机床进行调整的方法。
特点
02
主动测量法可以实时监控加工过程，提高加工精度和效率。
应用场景
03
适用于高精度、高效率的加工场合，如数控机床、加工中心等。
非接触测量法
01
定义
非接触测量法是通过光学、电磁 学等非接触方式对工件进行测量 的方法。
0203特点Fra bibliotek应用场景
非接触测量法对工件无损伤、无 污染，且适用于各种复杂形状和 材料的测量。
广泛应用于表面粗糙度、形状误 差、微观结构等的测量，如光学 显微镜、激光干涉仪等。
新材料、新工艺的挑战
新材料的特性
随着新材料的应用，其特性对几何量公差与 检测提出了新的挑战，需要研究新的检测方 法和标准。
新工艺的影响
新工艺的应用可能对几何量公差与检测产生影响， 需要关注工艺参数对检测结果的影响。
跨学科合作
加强材料学、物理学、化学等学科与几何量 公差与检测的跨学科合作，共同应对新材料 、新工艺的挑战。
发展
随着科技的不断进步和应用领域 的拓展，几何量公差的应用范围 逐渐扩大，涉及电子、光学、医 疗等领域。
未来趋势
未来随着数字化制造和智能制造 的发展，几何量公差与检测将更 加智能化和自动化。
02 几何量公差的基本概念
尺寸公差
尺寸公差是允许零件尺寸变化的范围，用于控制 零件的制造误差。
几何公差习题及答案
几何公差习题及答案几何公差是指在制造和测量过程中，由于各种因素的影响，零件的实际尺寸、形状和位置与设计要求之间存在的差异。
这些差异会影响零件的装配性和功能性。
下面是一个几何公差习题及其答案的示例。
习题：假设一个机械零件的设计图纸上标注了以下尺寸和几何公差要求：- 长度L = 100mm ± 0.1mm- 直径D = 50mm ± 0.05mm- 表面粗糙度Ra = 1.6μm- 平面度公差 0.03mm请回答以下问题：1. 如果实际测量的长度为 100.12mm，是否在公差范围内？2. 如果实际测量的直径为 49.98mm，是否在公差范围内？3. 表面粗糙度 Ra 的单位是什么？它表示什么？4. 平面度公差 0.03mm 表示什么？答案：1. 实际测量的长度为 100.12mm，超出了设计图纸上标注的长度公差范围（100mm ± 0.1mm），即 99.9mm 至 100.1mm。
因此，该长度不在公差范围内。
2. 实际测量的直径为 49.98mm，落在设计图纸上标注的直径公差范围（50mm ± 0.05mm），即 49.95mm 至 50.05mm。
因此，该直径在公差范围内。
3. 表面粗糙度 Ra 的单位是微米（μm），它表示的是表面粗糙度的均方根值，是衡量表面质量的一个重要参数。
4. 平面度公差 0.03mm 表示零件的平面在任意100mm × 100mm 的区域内，最大高度差不得超过 0.03mm，这是确保零件平面精度的一种要求。
请注意，这个习题和答案只是一个示例，实际的几何公差习题可能会更加复杂，涉及到更多的尺寸和公差要求。
在实际应用中，还需要考虑测量误差、环境因素等多种影响。
