外径千分尺的正确使用方法

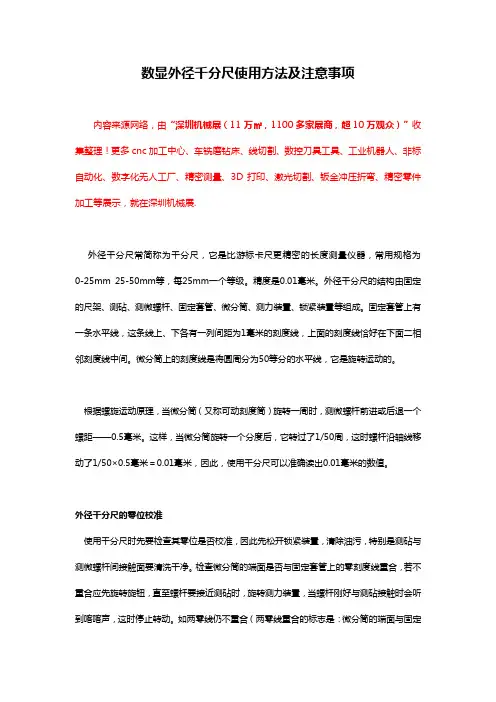

数显外径千分尺使用方法及注意事项【干货】
数显外径千分尺使用方法及注意事项内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.外径千分尺常简称为千分尺，它是比游标卡尺更精密的长度测量仪器，常用规格为0-25mm 25-50mm等，每25mm一个等级。
精度是0.01毫米。
外径千分尺的结构由固定的尺架、测砧、测微螺杆、固定套管、微分筒、测力装置、锁紧装置等组成。
固定套管上有一条水平线，这条线上、下各有一列间距为1毫米的刻度线，上面的刻度线恰好在下面二相邻刻度线中间。
微分筒上的刻度线是将圆周分为50等分的水平线，它是旋转运动的。
根据螺旋运动原理，当微分筒（又称可动刻度筒）旋转一周时，测微螺杆前进或后退一个螺距——0.5毫米。
这样，当微分筒旋转一个分度后，它转过了1/50周，这时螺杆沿轴线移动了1/50×0.5毫米＝0.01毫米，因此，使用千分尺可以准确读出0.01毫米的数值。
外径千分尺的零位校准使用千分尺时先要检查其零位是否校准，因此先松开锁紧装置，清除油污，特别是测砧与测微螺杆间接触面要清洗干净。
检查微分筒的端面是否与固定套管上的零刻度线重合，若不重合应先旋转旋钮，直至螺杆要接近测砧时，旋转测力装置，当螺杆刚好与测砧接触时会听到喀喀声，这时停止转动。
如两零线仍不重合（两零线重合的标志是：微分筒的端面与固定刻度的零线重合，且可动刻度的零线与固定刻度的水平横线重合），可将固定套管上的小螺丝松动，用专用扳手调节套管的位置，使两零线对齐，再把小螺丝拧紧。
不同厂家生产的千分尺的调零方法不一样，这里仅是其中一种调零的方法。
检查千分尺零位是否校准时，要使螺杆和测砧接触，偶而会发生向后旋转测力装置两者不分离的情形。
这时可用左手手心用力顶住尺架上测砧的左侧，右手手心顶住测力装置，再用手指沿逆时针方向旋转旋钮，可以使螺杆和测砧分开。
外径千分尺操作规程

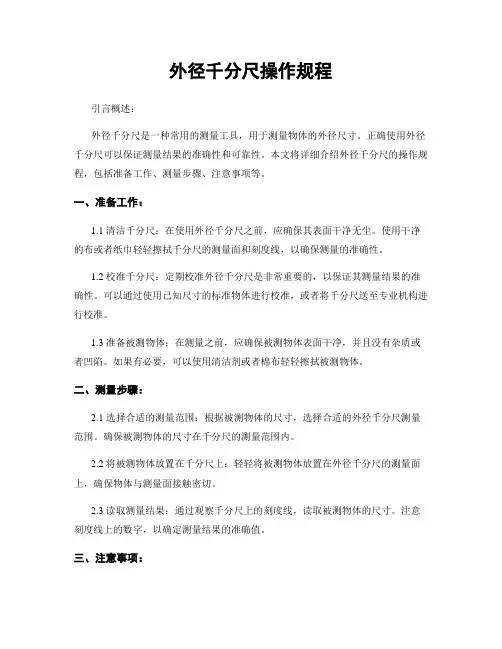

外径千分尺操作规程引言概述：外径千分尺是一种常用的测量工具，用于测量物体的外径尺寸。
正确使用外径千分尺可以保证测量结果的准确性和可靠性。
本文将详细介绍外径千分尺的操作规程，包括准备工作、测量步骤、注意事项等。
一、准备工作：1.1 清洁千分尺：在使用外径千分尺之前，应确保其表面干净无尘。
使用干净的布或者纸巾轻轻擦拭千分尺的测量面和刻度线，以确保测量的准确性。
1.2 校准千分尺：定期校准外径千分尺是非常重要的，以保证其测量结果的准确性。
可以通过使用已知尺寸的标准物体进行校准，或者将千分尺送至专业机构进行校准。
1.3 准备被测物体：在测量之前，应确保被测物体表面干净，并且没有杂质或者凹陷。
如果有必要，可以使用清洁剂或者棉布轻轻擦拭被测物体。
二、测量步骤：2.1 选择合适的测量范围：根据被测物体的尺寸，选择合适的外径千分尺测量范围。
确保被测物体的尺寸在千分尺的测量范围内。
2.2 将被测物体放置在千分尺上：轻轻将被测物体放置在外径千分尺的测量面上，确保物体与测量面接触密切。
2.3 读取测量结果：通过观察千分尺上的刻度线，读取被测物体的尺寸。
注意刻度线上的数字，以确定测量结果的准确值。
三、注意事项：3.1 避免外力干扰：在测量过程中，应避免外力对被测物体的干扰。
确保物体稳定放置在千分尺上，避免挪移或者晃动。
3.2 避免触摸测量面：在测量过程中，应尽量避免触摸千分尺的测量面，以防止污染或者损坏测量面。
3.3 注意读数误差：在读取测量结果时，应注意刻度线上的数字，以确定测量结果的准确值。
尽量避免读取时产生的误差，保证测量结果的准确性。
四、常见问题及解决方法：4.1 测量结果不许确：可能是由于千分尺未经过校准或者被测物体表面不干净所导致。
可以重新校准千分尺，或者清洁被测物体表面后重新测量。
4.2 千分尺读数含糊：可能是由于千分尺表面有污垢或者刻度线不清晰所导致。
可以用干净的布或者纸巾擦拭千分尺表面，或者更换刻度清晰的千分尺。
外径千分尺的正确使用方法
外径千分尺的正确使用方法本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March机械式外径千分尺的使用方法1、机械外径千分尺的简介：千分尺是比游标卡尺更精密的长度测量仪器，常见的机械千分尺如下图所示。
它的量程为0~25mm ，分度值是。
由固定的尺架、测砧、测微螺杆、固定套管、微分筒、测力装置、锁紧装置等组成；2、外径千分尺刻度及分度值说明：1） 固定套管上的水平线上、下各有一列间距为1mm 的刻度线，上侧刻度线在下侧二相邻刻度线中间。
2） 微分筒上的刻度线是将圆周分为50等分的水平线，它是作旋转运动的。
3） 根据螺旋运动原理，当微分筒旋转一周时，测微螺杆前进或后退一个螺距—。
即，当微分筒旋转一个分度后，它转过了1/50周，这时螺杆沿轴线移动了1/50×=，因此，使用千分尺可以准确读出的数值。
3、外径千分尺的零位校准：1） 零位是否校准。
——方法： 步骤一：松开锁紧装置，清除油污；尺架 测砧 测微螺杆 微分筒 固定套管 旋钮测力装置 锁紧装置 隔热装置 水平线 刻度线②不重合时的处理方法：先旋转旋钮，至螺杆快接近测砧时，旋转测力装置，当螺杆刚与测砧接触时会听到喀喀声，停止转动确认是否重全合。
如仍不重合，送（品管）计测室处理。
4、外径千分尺的测量方法：步骤一：将被测物擦干净，千分尺使用时轻拿轻放；步骤二：松开千分尺锁紧装置，校准零位，转动旋钮，使测砧与测微螺杆之间的距离略大于被测物体；步骤三：一只手拿千分尺的尺架，将待测物置于测砧与测微螺杆的端面之间，另一只手转动旋钮，当螺杆要接近物体时，改旋测力装置直至听到喀喀声后再轻轻转动~1圈；步骤四：旋紧锁紧装置（防止移动千分尺时螺杆转动），即可读数。
5、外径千分尺的读数：1）先以微分筒的端面为准线，读出固定套管下刻度线的分度值；2）再以固定套管上的水平横线作为读数准线，读出可动刻度上的分度值，读数时应估读到最小度的十分之一，即；3）如微分筒的端面与固定刻度的下刻度线之间无上刻度线，测量结果即为下刻度线的数值加可动刻度的值；4）如微分筒端面与下刻度线之间有一条上刻度线，测量结果应为下刻度线的数值加上，再加上可动刻度的值。
外径千分尺操作规程
外径千分尺操作规程
《外径千分尺操作规程》
一、工作前准备
1. 将外径千分尺放置在干燥通风的处所，避免灰尘和湿气侵入。
2. 插入新的电池，并确认电池安装正确，电池电压正常。
3. 清洁千分尺测头和测量物体表面，确保没有灰尘和污垢影响测量准确度。
二、测量操作
1. 打开外径千分尺电源，根据需要选择英寸或毫米单位。
2. 调整零刻度对准测量物体的初始位置，使用旋钮将测头轻轻推到物体表面。
3. 读取测量数值，并确认准确度，如果有误差可重新返零再次测量。
4. 在测量结束后，关闭电源并清理外径千分尺，确保保存正常使用状态。
三、注意事项
1. 外径千分尺测量范围内物体表面应干净、平整，且无损坏和尖锐边缘。
2. 避免外径千分尺碰撞和挤压，以免损坏测头和显示屏。
3. 定期校准外径千分尺，确保测量准确度。
4. 外径千分尺不得用于测量高温或腐蚀性物体，以免损坏设备或影响测量准确度。
四、故障处理
1. 如外径千分尺显示异常或测量不准确，应立即停止使用，并尽快联系维修人员进行检修。
2. 外径千分尺长时间不使用时，应取出电池避免电池漏液影响设备正常使用。
以上就是《外径千分尺操作规程》，希望能够帮助使用者正确操作千分尺，确保测量准确。
外径千分尺的正确使用方法
外径千分尺的正确使用方法
正确使用外径千分尺的步骤如下：
1. 准备工作：确保千分尺干净，读数准确。
检查千分尺是否调零，并确保量程选择正确。
2. 测量物体：将待测物体放置在测量工作台上。
确保物体平稳、稳定地放置，并确保测量表面是水平的。
3. 开合千分尺：将千分尺的尖端放在测量物体的表面上，轻轻开合千分尺直到接触物体表面。
确保千分尺的表面与物体表面平行。
4. 读取测量值：注意千分尺的刻度，并读取测量结果。
千分尺的最小刻度为0.001英寸或0.01毫米，可以进行精确测量。
5. 检查结果：确认测量结果的准确性，并与要求进行比较。
如有必要，可以进行多次测量以获得更准确的平均值。
6. 结束操作：完成测量后，将千分尺关闭，清理测量工作台，并妥善保管千分尺。
重要提示：
- 使用千分尺时要轻轻放置和开合，以避免损坏尖端和导致测
量误差。
- 在测量之前，要确保千分尺调零，并在测量结束后将其归零，
以获得准确的测量结果。
- 在读取测量结果时，要注意千分尺的刻度，避免读取错误的数值。
- 如果千分尺使用过程中出现不准确的情况，需要进行校准或更换。
- 如果不确定如何正确使用千分尺，请阅读其操作手册或咨询专业人士的意见。
外径千分尺使用方法

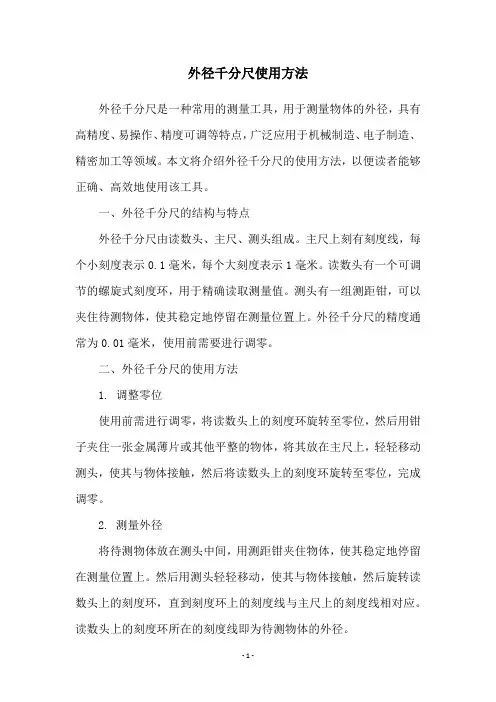

外径千分尺使用方法外径千分尺是一种常用的测量工具，用于测量物体的外径，具有高精度、易操作、精度可调等特点，广泛应用于机械制造、电子制造、精密加工等领域。
本文将介绍外径千分尺的使用方法，以便读者能够正确、高效地使用该工具。
一、外径千分尺的结构与特点外径千分尺由读数头、主尺、测头组成。
主尺上刻有刻度线，每个小刻度表示0.1毫米，每个大刻度表示1毫米。
读数头有一个可调节的螺旋式刻度环，用于精确读取测量值。
测头有一组测距钳，可以夹住待测物体，使其稳定地停留在测量位置上。
外径千分尺的精度通常为0.01毫米，使用前需要进行调零。
二、外径千分尺的使用方法1. 调整零位使用前需进行调零，将读数头上的刻度环旋转至零位，然后用钳子夹住一张金属薄片或其他平整的物体，将其放在主尺上，轻轻移动测头，使其与物体接触，然后将读数头上的刻度环旋转至零位，完成调零。
2. 测量外径将待测物体放在测头中间，用测距钳夹住物体，使其稳定地停留在测量位置上。
然后用测头轻轻移动，使其与物体接触，然后旋转读数头上的刻度环，直到刻度环上的刻度线与主尺上的刻度线相对应。
读数头上的刻度环所在的刻度线即为待测物体的外径。
3. 注意事项（1）使用前需进行调零，以确保测量精度。
（2）测量时应将待测物体放置在测头的中心位置，以确保测量精度。
（3）测量时应用适当的力度将测头与物体接触，以确保测量精度。
（4）测量后应将测量值记录下来，以备后续使用。
三、外径千分尺的维护与保养1. 清洁使用后应将外径千分尺清洁干净，以防止灰尘、油污等杂质影响测量精度。
可以用干净的布擦拭外径千分尺的表面，也可以用棉签清洁测头等部位。
2. 保养外径千分尺的读数头和测头上都涂有少量机油，以防止生锈。
使用后应及时加油，并清除多余的油污。
3. 存放外径千分尺应存放在干燥、通风、无尘的地方，避免阳光直射和潮湿。
存放时应将外径千分尺放在专用的包装盒中，以防止外界杂质的侵入。
四、总结外径千分尺是一种精度高、使用方便的测量工具，能够精确测量物体的外径，广泛应用于机械制造、电子制造、精密加工等领域。
外径千分尺的使用方法
外径千分尺的使用方法
外径千分尺是一种用来测量物体外径的测量工具。
其使用方法如下：
1. 首先，将外径千分尺的测头打开，并将其对准要测量的物体的外表面。
2. 然后，轻轻地旋转外径千分尺的拨轮，直到测头与物体表面紧密贴合，并且读数轮指示的数字稳定。
3. 然后，读取数字显示屏上显示的数值。
注意，由于外径千分尺的读数精度高达千分之一，因此读数时必须非常仔细，并且保持精确定位。
4. 如果需要测量物体的不同部位的直径，则可以重复上述步骤，并记录下每个部位的读数结果。
5. 最后，使用数据记录软件或手动记录，将读数结果记录下来，并进行后续处理或分析。
需要注意的是，在使用外径千分尺进行测量时，需要保证测头和物体表面之间没有任何间隙，并且要避免强烈震动或振动，以保证测量的精度和准确性。
此外，还需经常清洁测头，并及时更换电池，以保证外径千分尺的正常工作。
外径千分尺使用方法及读数
外径千分尺使用方法及读数
使用外径千分尺的方法如下：
1. 清洁千分尺的尺身和测砧。
2. 将千分尺校对零线。
3. 将被测件放到两工作面之间，调微分筒，使工作面快接触到被测件后，调测力装置，直到听到三声“咔、咔、咔”时停止。
固定旋紧装置。
即可读数。
读数方法如下：
1. 固定好之后，先读千分尺的固定刻度即下面的数值A。
2. 与固定刻度相对应的上方就是半刻度B。
确定好固定刻度的数值后，若半刻度的线已经露出，数值则记为。
如果半刻度的线还没有露出，则代表数值没有达到，数值即为0MM。
3. 读完固定刻度和半刻度之后，再看右侧的可旋转的可动刻度的数值，从下往上依次增加，固定刻度与半刻度之间的横线所对应的可动刻度的数值即为可动刻度数值C。
4. 千分位的数值则需要估读，即使为零也应该有。
5. 千分尺读数=固定刻度读数+半刻度读数+可动刻度读数+千分位读数（需要估值）。
请注意，以上信息仅供参考，实际操作可能因具体型号和用途而有所不同，建议查阅产品说明书或咨询专业人士。
外径千分尺的读法
外径千分尺的读法外径千分尺是一种高精度的测量工具，广泛应用于各种工业领域以及科研单位。
它能够精确地测量物体的外径，为产品加工和质量控制提供重要依据。
本文将详细介绍外径千分尺的读法及其应用技巧。
一、外径千分尺简介外径千分尺主要由主体、刻度盘和螺旋测微器组成。
主体部分为金属制成，具有良好的稳定性和强度。
刻度盘和螺旋测微器则是测量的重要组成部分，它们共同决定了外径千分尺的高精度。
二、外径千分尺的读数方法1.刻度盘读数：外径千分尺的刻度盘通常分为十格，每格代表0.1毫米。
读数时，先观察主尺上的零刻线与刻度盘的对应位置，然后乘以相应的倍数。
例如，若零刻线与刻度盘的第五格对齐，则表示测量值为5毫米。
2.螺旋测微器读数：螺旋测微器是外径千分尺的精度核心。
它通过旋转螺旋测微器上的旋钮来调整测量值。
读数时，先观察主尺上的零刻线与螺旋测微器的对应位置，然后乘以相应的倍数。
例如，若零刻线与螺旋测微器的第二格对齐，则表示测量值为0.02毫米。
三、操作注意事项1.在使用外径千分尺之前，请确保其处于完好状态，并检查各部件是否松动。
2.测量时，将千分尺紧贴被测物体，确保测量面与被测物体表面平行。
3.避免在测量过程中振动和晃动千分尺，以免影响测量精度。
4.每次测量前，请清洁测量面，以消除污垢对测量结果的影响。
5.定期校准千分尺，以确保其测量精度。
四、应用场景及实用技巧1.工业领域：外径千分尺广泛应用于机械加工、电子制造、汽车制造等行业，用于检测产品尺寸和质量。
2.科研单位：在材料研究、生物医学等领域，外径千分尺可作为基本测量工具，为研究提供精确数据。
3.实用技巧：（1）在测量过程中，可使用辅助工具，如卡尺、微米计等，提高测量效率。
（2）对于形状复杂的物体，可采用分段测量的方法，综合各段数据得出最终结果。
通过掌握外径千分尺的读法，我们可以轻松地完成各种精确测量任务。
外径千分尺的的使用方法
外径千分尺的的使用方法，外径千分尺的读数方法，外径千分尺方法的操作方法外径千分尺的的使用方法，外径千分尺的读数方法，外径千分尺方法的操作方法应用螺旋测微原理制成的量具，称为螺旋测微量具。
它们的测量精度比游标卡尺高，并且测量比较灵活，因此，当加工精度要求较高时多被应用。
常用的螺旋读数量具有千分尺和千分尺。
千分尺的读数值为0.01mm，千分尺的读数值为0.001mm。
工厂习惯上把千分尺和千分尺统称为千分尺或分厘卡。
目前车间里大量用的是读数值为0.01mm的千分尺，现介绍这种千分尺为主，并适当介绍千分尺的使用知识千分尺的种类很多，机械加工车间常用的有：外径千分尺、内径千分尺、深度千分尺以及螺纹千分尺和公法线千分尺等，并分别测量或检验零件的外径、内径、深度、厚度以及螺纹的中径和齿轮的公法线长度等。
一外径千分尺的结构各种千分尺的结构大同小异，常用外径千分尺是用以测量或检验零件的外径、凸肩厚度以及板厚或壁厚等(测量孔壁厚度的千分尺，其量面呈球弧形)。
千分尺由尺架、测微头、测力装置和制动器等组成。
图3―1是测量范围为0～25mm的外径千分尺。
尺架1的一端装着固定测砧2，另一端装着测微头。
固定测砧和测微螺杆的测量面上都镶有硬质合金，以提高测量面的使用寿命。
尺架的两侧面覆盖着绝热板12,使用千分尺时，手拿在绝热板上,防止人体的热量影响千分尺的测量精度。
图3-1 0～25mm外径千分尺1-尺架；2-固定测砧；3-测微螺杆；4-螺纹轴套；5-固定刻度套筒；6-微分筒；7-调节螺母；8-接头；9-垫片；10-测力装置；11-锁紧螺钉；12-绝热板。
1 千分尺的测微头图3―1中的3～9是千分尺的测微头部分。
带有刻度的固定刻度套筒5用螺钉固定在螺纹轴套4上，而螺纹轴套又与尺架紧配结合成一体。
在固定套筒5的外面有一带刻度的活动微分筒6，它用锥孔通过接头8的外圆锥面再与测微螺杆3相连。
测微螺杆3的一端是测量杆，并与螺纹轴套上的内孔定心间隙配合；中间是精度很高的外螺纹，与螺纹轴套4上的内螺纹精密配合，可使测微螺杆自如旋转而其间隙极小；测微螺杆另一端的外圆锥与内圆锥接头8的内圆锥相配，并通过顶端的内螺纹与测力装置10连接。
外径千分尺操作规程
外径千分尺操作规程引言概述：外径千分尺是一种常用的测量工具，用于测量物体的外径尺寸。
正确的操作规程对于保证测量结果的准确性至关重要。
本文将详细阐述外径千分尺的操作规程，包括测量前的准备工作、测量步骤、注意事项以及使用后的保养维护等方面。
正文内容：1. 准备工作1.1 清洁测量工作台：确保测量工作台表面干净平整，无灰尘和杂物。
1.2 校准外径千分尺：使用专业的校准工具对外径千分尺进行校准，确保其准确度和精度。
1.3 准备被测物体：将被测物体放置在测量工作台上，并确保其表面干净、平整。
2. 测量步骤2.1 调整外径千分尺：将外径千分尺的刻度盘调整到零位，确保其初始位置正确。
2.2 夹住被测物体：使用外径千分尺的夹持装置，轻轻夹住被测物体，确保夹持力度适中。
2.3 读取测量结果：通过观察外径千分尺刻度盘上的刻度线，确定被测物体的外径尺寸。
2.4 记录测量结果：将测量结果记录在测量记录表格或者其他适当的文件中，以备后续分析和参考。
3. 注意事项3.1 避免触碰外径千分尺刻度盘：在测量过程中，应尽量避免触碰外径千分尺刻度盘，以免造成误差。
3.2 避免外界干扰：在测量过程中，应尽量避免外界的振动和干扰，以确保测量结果的准确性。
3.3 注意测量范围：外径千分尺有一定的测量范围，应注意选择适合被测物体的尺寸范围进行测量。
3.4 防止损坏外径千分尺：在使用外径千分尺时，应注意轻放、避免碰撞和摔落，以防止其损坏。
4. 保养维护4.1 清洁外径千分尺：使用干净的软布或者刷子清洁外径千分尺的表面和刻度盘，以保持其清洁。
4.2 定期校准：定期使用专业的校准工具对外径千分尺进行校准，以确保其准确度和精度。
4.3 存放在干燥环境：外径千分尺应存放在干燥、无尘的环境中，避免受潮和腐蚀。
总结：外径千分尺是一种常用的测量工具，正确的操作规程对于保证测量结果的准确性至关重要。
在进行测量前，需要进行准备工作，包括清洁测量工作台、校准外径千分尺和准备被测物体等。
外径千分尺使用方法
外径千分尺使用方法外径千分尺是一种用于测量外径尺寸的精密测量工具，它具有高精度、易操作等特点，在工业生产和实验室研究中得到广泛应用。
正确的使用外径千分尺可以提高测量的准确性和效率，下面将介绍外径千分尺的使用方法。
1. 检查外径千分尺。
在使用外径千分尺之前，首先要检查外径千分尺的外观和工作状态。
检查外径千分尺的外观是否完整，刻度盘是否清晰，测量杆是否干净，并检查测量杆的移动是否流畅。
如果发现外径千分尺存在损坏或者异常情况，应及时进行维修或更换。
2. 调整零位。
在进行测量之前，需要先调整外径千分尺的零位。
将外径千分尺的测量杆轻轻插入待测物体的孔径中，然后轻轻旋转刻度盘，使刻度盘上的指针指向零刻度线。
这样就完成了外径千分尺的零位调整，可以开始测量了。
3. 进行测量。
将已经调整好零位的外径千分尺放置在待测物体的外径上，轻轻转动测量杆，使其与待测物体的外径贴合。
然后读取刻度盘上指针所指的数值，这个数值就是待测物体的外径尺寸。
需要注意的是，读数时要垂直于刻度盘，并避免因视角问题导致读数偏差。
4. 注意事项。
在使用外径千分尺时，需要注意以下事项：使用外径千分尺时要轻拿轻放，避免碰撞和摔落，以免影响测量精度。
在测量过程中要保持测量杆和待测物体的外径表面清洁，避免灰尘和杂质影响测量精度。
使用外径千分尺时要避免长时间暴露在高温、潮湿的环境中，以免影响外径千分尺的精度和使用寿命。
5. 储存和保养。
在使用外径千分尺之后，需要进行储存和保养。
将外径千分尺放置在干燥通风的环境中，避免受到潮湿和腐蚀。
定期对外径千分尺进行清洁和润滑，确保外径千分尺的工作状态良好。
总结。
外径千分尺是一种精密的测量工具，正确的使用方法可以提高测量的准确性和效率。
在使用外径千分尺时，需要注意调整零位、轻拿轻放、保持清洁等事项，同时要进行储存和保养，确保外径千分尺的工作状态良好。
希望本文介绍的外径千分尺使用方法能对您有所帮助。
外径千分尺的使用方法
外径千分尺的使用方法外径千分尺，又叫做千分表，是一种用于测量直径和厚度的精密测量工具。
它是由两个测量钳臂组成的，在使用过程中需要注意一些操作方法和技巧。
下面我将详细介绍外径千分尺的正确使用方法。
首先，我们需要了解外径千分尺的组成部分。
外径千分尺由主规和副规组成，主规上有一个测量面和刻度盘，副规上则有一个测量脚和固定螺丝。
在使用时，需要将主规放在被测物体上方，副规放在下方，调整螺丝使得两个测量脚紧贴物体表面。
在使用外径千分尺之前，需要保证其精度和工作状况。
首先，检查刻度盘零位，确保其与测量面平行。
其次，检查测量面和测量脚的外观是否损坏，以免影响测量精度。
在测量之前，还需要用蜡纸或油纸清洁测量面，以确保其光洁度。
接下来，我们将详细介绍外径千分尺的使用方法：1. 首先，将主规和副规打开，使测量脚与测量面相离。
然后将千分尺的螺丝旋紧，使两个测量脚夹住被测物体。
2. 调整外径千分尺的螺丝，使测量脚紧贴物体表面。
这时，需要稍加旋转螺丝并反复测量，直到测量脚与物体表面接触均匀。
3. 在测量之前，需要通过刻度盘上的零刻度来校准外径千分尺。
将刻度盘逆时针旋转，使测量脚尖轻轻触碰物体，并将刻度盘上的刻度调零。
4. 进行测量时，需将刻度盘顺时针旋转，直到测量脚与物体表面完全接触。
刻度盘上的刻度线将给出被测物体的直径或厚度数值。
5. 在读取刻度时，需注意读取主规上的刻度和副规上的刻度。
主规上的刻度通常是毫米或英寸，而副规上的刻度是千分之一毫米或千分之一英寸。
读取时，两个刻度值需要加在一起才是最终的测量数值。
6. 在测量结束后，需将外径千分尺的螺丝旋松，将测量脚与测量面分开。
此时，应该轻拍外径千分尺，以确保其重置为起始状态，准备下一次测量。
另外，需要注意的是，在使用外径千分尺进行测量时，需要保证被测物体为静止状态，避免误差的产生。
同时，在测量之前和之后，应该及时清洁测量面，以确保其精度和准确性。
总的来说，外径千分尺是一种常用的精密测量工具，准确运用它能够得出被测物体的直径和厚度数值。
外径千分尺的测量步骤
外径千分尺的测量步骤以外径千分尺的测量步骤为标题，本篇文章将为大家详细介绍如何使用外径千分尺进行测量，并且提供一些注意事项以及常见问题的解决方案。
第一步：准备工作在使用外径千分尺进行测量之前，需要先确认测量对象的直径范围，选择合适的外径千分尺进行测量。
同时，检查外径千分尺是否干净，无油污或者灰尘粘附。
对于较为精细的测量，可以在使用前进行校准，确保外径千分尺的准确度。
第二步：测量操作1. 将待测工件插入外径千分尺的测量范围内，注意不要过度插入，否则会影响测量精度。
2. 轻轻旋转外径千分尺的测量螺钉，直到感觉到压力，但不要过度紧固。
3. 读取外径千分尺上的刻度值，并记录下来。
如果外径千分尺有刻度误差，则需要进行修正，以保证测量结果的准确性。
4. 在进行多次测量时，应先放松螺钉，将外径千分尺复位，再进行下一次测量。
第三步：注意事项1. 在使用外径千分尺进行测量时，应避免过度旋转测量螺钉，以免造成测量误差或者损坏外径千分尺。
2. 在进行精细测量时，应在测量前对外径千分尺进行校准，以提高测量结果的准确性。
3. 在存放外径千分尺时，应避免受到过度挤压或者碰撞，以免影响外径千分尺的使用寿命。
第四步：常见问题及解决方案1. 测量结果不准确：可能是外径千分尺的刻度误差或者测量操作不当导致的，此时需要进行校准或者重新测量。
2. 外径千分尺读数不清晰：可能是外径千分尺表面有油污或者灰尘粘附，此时需要及时清洁外径千分尺。
3. 外径千分尺螺钉过紧或者过松：可能是测量操作不当导致的，此时需要重新进行测量操作，避免过度旋转测量螺钉。
总结以上就是使用外径千分尺进行测量的详细步骤及注意事项，希望能够对大家有所帮助。
在进行测量时，一定要注意安全操作，避免造成损伤或者测量误差。
外径千分尺操作规程
外径千分尺操作规程引言概述：外径千分尺是一种常用的测量工具，用于测量物体的外径尺寸。
正确的操作规程可以确保测量结果的准确性和可靠性。
本文将详细介绍外径千分尺的操作规程，包括四个部份：准备工作、测量操作、测量注意事项和测量结果处理。
一、准备工作：1.1 清洁外径千分尺：在使用外径千分尺之前，必须确保其表面干净无尘。
使用干净的布或者纸巾轻轻擦拭外径千分尺的测量面和刻度尺，以确保测量的准确性。
1.2 校准外径千分尺：定期校准外径千分尺是非常重要的。
校准可以通过使用已知尺寸的标准物体进行比对来完成。
如果发现外径千分尺的测量结果与标准物体的尺寸不一致，应及时进行调整或者更换。
1.3 选择合适的外径千分尺：根据被测物体的尺寸范围，选择合适的外径千分尺。
确保外径千分尺的测量范围比被测物体的尺寸范围稍大，以避免测量误差。
二、测量操作：2.1 确定测量位置：将被测物体放置在一个稳定的平面上，确保其与外径千分尺的测量面接触良好。
2.2 调整外径千分尺：根据被测物体的尺寸，通过旋转外径千分尺的滚轮来调整刻度尺的位置，使其与被测物体的表面接触。
2.3 进行测量：将外径千分尺的刻度尺对齐被测物体的外径，轻轻旋转外径千分尺，直到感觉到测量面与被测物体表面的接触。
记录刻度尺上的测量值。
三、测量注意事项：3.1 避免外界干扰：在测量过程中，应尽量避免外界的震动和干扰，以确保测量结果的准确性。
3.2 注意测量力度：在进行测量时，应保持适当的力度，既不能过轻也不能过重，以防止测量结果的偏差。
3.3 防止温度变化：外径千分尺的测量结果会受到温度的影响，因此在测量过程中应尽量避免温度的变化，或者在测量结果中进行修正。
四、测量结果处理：4.1 记录测量结果：将测量结果准确地记录下来，包括被测物体的尺寸和测量时间等信息。
4.2 分析测量结果：对测量结果进行分析，比对标准要求或者之前的测量数据，以判断被测物体的尺寸是否合格。
4.3 处理异常情况：如果测量结果与标准要求存在偏差，应及时进行调整或者重新测量，确保测量结果的准确性。
外径千分尺操作规程
外径千分尺操作规程一、引言外径千分尺是一种用于测量物体外径尺寸的精密测量工具，广泛应用于创造业、机械加工、质量检验等领域。
为了确保测量结果的准确性和一致性，制定本操作规程以规范外径千分尺的使用方法。
二、适合范围本操作规程适合于所有使用外径千分尺进行外径尺寸测量的工作人员。
三、设备准备1. 确保外径千分尺的精确度符合要求，定期进行校准；2. 清洁外径千分尺的测量面和刻度尺，确保无灰尘和污渍；3. 检查外径千分尺的活动部件是否灵便，如有异常应及时进行维修或者更换。
四、操作步骤1. 检查被测物体的表面是否清洁，如有油污或者杂质应先清除；2. 将外径千分尺的测量面轻轻放置在被测物体的外径上，确保与被测物体接触密切；3. 通过旋转外径千分尺的调节螺钉，使测量面与被测物体的外径保持平行；4. 用适当的力量将外径千分尺的活动杆挪移，直到测量面与被测物体的外径彻底接触；5. 读取外径千分尺上的刻度数值，记录下来；6. 挪移外径千分尺的活动杆，使其与被测物体分离；7. 将外径千分尺放置在平整的表面上，避免碰撞和损坏。
五、注意事项1. 操作人员应穿戴适当的防护用品，如手套和眼镜，以防止意外伤害；2. 在使用外径千分尺之前，应检查其表面是否有划痕或者损坏，如有应及时更换；3. 在测量过程中，应保持稳定的姿式和手部动作，避免晃动和误操作；4. 外径千分尺应垂直于被测物体的外径进行测量，以确保测量结果的准确性；5. 在读取刻度数值时，应注意对齐刻度线，避免读取错误；6. 操作完成后，应及时清洁外径千分尺的测量面，避免油污和杂质的积累。
六、故障排除1. 如果外径千分尺的活动部件卡住或者挪移不灵便，应住手使用并进行维修；2. 如果测量结果与预期不符，应检查外径千分尺的校准情况，并重新进行测量；3. 如果外径千分尺的刻度尺损坏或者含糊不清，应及时更换。
七、附录1. 外径千分尺的技术参数和使用说明书；2. 外径千分尺的校准记录和维修记录；3. 外径千分尺的存放和保养要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械式外径千分尺的使用方法
1、机械外径千分尺的简介：
千分尺是比游标卡尺更精密的长度
测量仪器，常见的机械千分尺如下图所示。
它的量程为0~25mm ，分度值是。
由固定的尺架、测砧、测微螺杆、固定套管、微分筒、测力装置、锁紧装置等组成；
2、外径千分尺刻度及分度值说明：
1） 固定套管上的水平线上、下各有一列间距为
1mm 的刻度线，上侧刻
度线在下侧二相邻刻度
线中间。
2） 微分筒上的刻度线是
将圆周分为50等分的水
平线，它是作旋转运动
尺测测
微固旋测力锁隔
水刻
②不重合时的处理方法：先旋转旋钮，
至螺杆快接近测砧时，旋转测力装
置，当螺杆刚与测砧接触时会听到
喀喀声，停止转动确认是否重全合。
如仍不重合，送（品管）计测室处
理。
4、外径千分尺的测量方法：
步骤一：将被测物擦干
净，千分尺使用时轻
拿轻放；
步骤二：松开千分尺锁
紧装置，校准零位，转动旋钮，使
测砧与测微螺杆之间的距离略大于
被测物体；
步骤三：一只手拿千分尺的尺架，将待测物
置于测砧与测微螺杆的端面之间，
另一只手转动旋钮，当螺杆要接近
物体时，改旋测力装置直至听到喀
喀声后再轻轻转动~1圈；
步骤四：旋紧锁紧装置（防止移动千分尺时
螺杆转动），即可读数。
5、外径千分尺的读数：
1）先以微分筒的端面为准线，读出固定套管下刻度线的分度值；
2）再以固定套管上的水平横线作为读数准
线，读出可动刻度上的分度值，读数时应估读到最小度的十分之一，即；
3）如微分筒的端面与固定刻度的下刻度线之间无上刻度线，测量结果即为下刻度线的数值加可动刻度的值；
4）如微分筒端面与下刻度线之间有一条上刻度线，测量结果应为下刻度线的数值加上，再加上可动刻度的值。
6、外径千分尺零误差的判定：
校准好的千分尺，当测微螺杆与测接触后，可动刻主上的零线与固定刻度上的
水平横线应该是对齐的，如下图1所示；
如果没有对齐，测量时就会产生系统误差
——零误差。
如无法消除零误差，
机械式外径千分尺的使用方法
则应考虑它们的对读数的影响。
1）可动刻度的零线在水平横线上方，且第x条刻度线与横线对齐，即说明测量时
的读数要比真实值
小x / 100mm，这种零误差叫做负零误
差，如下图2所示。
2）可动刻度的零线在水平横线下方，且第y条刻度与横线对齐，则说明测量时的
读数要比真实值
大y / 100mm，这种误差叫正零误差，
如下图3所示。
无零零误零误差：
图图图
对于存在零误差的千分尺，测量结果应
等于读数减去零误差，即：
物体直径= 固定刻度读数+ 可动刻
度读数- 零误差。
7、外径千分尺的保养及保管:
1）轻拿轻放；
2）将测砧、微分筒擦拭干净，避免切屑粉末、灰尘影响；。
