室分培训教材-目前发现的最好的室分培训教程
民航机场
建筑面积×80%×50%×1/5
80
宾馆酒店
客房数×2×40%
8
娱乐场所
建筑面积×70%×1/3
233
地下停车场
建筑面积×50%×1/20
25
口 室分系统分区设置思路 分区的核心原则——根据建筑物内人员分布及人员流动情况，合理利用物理隔离，减少切换频次，并 设置足够的切换带。
垂直分区
室外30.30%
车站25.8%
住所25.1%
饭店6.1%
地下5.6%
办公室29.1%
细分
室内69.70%
4
Source: DoCoMo Engineering
Source: NTT DoCoMo
语音业务
数据业务
室外10%
室内90%
1.2 室分系统概述--重要性
70%室内
30%室外
70%的投诉是对室内覆盖的不满
2.2 室分系统设计要点—信号源设计
13
口 信源覆盖功率设计口 由于分布系统在馈线、器件上存在不同程度的损耗，造成室分基站真正通过天线发射出去的功率不 足2%（按33dB路径损耗考虑）。室分系统中大量使用RRU设备，也多是由于RRU设备输出功率不 足而被迫增加的。覆盖功率受限，同时也造成了室分信源平均设备利用率严重不足，远低于室外宏 站的平均水平。口 解决思路：》提高基站功率：根据设备情况，可采用更高功率的基站设备；》减少馈线损耗：更换损耗更低的馈线（1/2”换成7/8”）；》信源位置优化：利用RRU的拉远性能，将RRU设备尽量靠近分布系统主干中心楼层；》信源设备后移：减少信源设备与天线之间的路径损耗（分布式RRU、微功率基站）；》低 损耗 材 质：采用光纤等介质，减少馈线在主干路由的使用（光分布、lamp-site）；》采用功放设备：在干扰可控的前提下，适量使用功放设备，扩展覆盖范围。
室内分布系统培训
定向：
对数周期 全向天线小于: ø180mm×90mm（直径×高度）； 天线： 定向天线小于：小于:210mm×180mm×44mm (长×宽×厚)
N-F 对数周期天线：长度小于150mm 全向天线小于:350g －10℃～+55℃
重量 工作温度
八木天 线：
室内分布系统常用器件介绍 馈头：
室内分布系统常用器件介绍
目录
1 2 3
室内分布系统总体介绍 室内分布系统常用器件介绍 室内分布系统工程设计流程
室内分布系统常用器件介绍
耦 合 器 技 术 指 标
设备/器件名称 腔体耦合器 设备技术指标应答： 指标项目 5dB耦合器()插入损耗 6dB耦合器()插入损耗 7dB耦合器()插入损耗 10dB耦合器()插入损耗 15dB耦合器()插入损耗 20dB耦合器()插入损耗 25dB耦合器()插入损耗 5-7dB耦合度偏差 10-15dB耦合度偏差 20-25dB耦合度偏差 工作频段 驻波比 方向性 特性阻抗 功率容量 互调产物 接头类型 工作温度 相对湿度 设备/器件型号 要求指标 ≤2.0 dB ≤1.8 dB ≤1.4 dB ≤0.8 dB ≤0.4 dB ≤0.2 dB ≤0.2 dB 标称值±0.5dB 标称值±1dB 标称值±1.5dB 800~2500MHZ ≤1.4 >20dB 50Ω ≥100W <-135dBc（2×10W） N—F ～+ 5%～95% 江苏荣联 可以达到指标 ≤2.0 dB ≤1.8 dB ≤1.4 dB ≤0.8 dB ≤0.4 dB ≤0.2 dB ≤0.2 dB 标称值±0.5dB 标称值±1dB 标称值±1.5dB 800~2500MHZ ≤1.4 >20dB 50Ω ≥100W <-135dBc（2×10W） N—F ～+ 5%～95%
室分培训资料
系统设置问题
检查系统设置是否正确，重新设置或调整 参数等。
数据传输问题
检查数据传输协议、端口设置等是否正确 ，重新配置或升级软件等。
05
室分系统的维护和管理
室分系统的维护项目
接收和检查设备
对接收到的室分系统设备进行检查 ，确保设备外观完好无损，正常工 作。
案例二
某高层住宅的室分系统优化。该住宅楼宇密集、钢筋混凝土 结构，导致信号难以穿透。通过分析该案例，讲解如何进行 室分系统的优化，提高信号覆盖和网络质量。
实战经验分享与总结
经验一
合理规划室分系统的布局。在项目初期，需要对场景进行充分调研，根据建筑结构和用户 需求制定合理的室分系统布局。
经验二
关注信号质量和干扰问题。在实际应用中，信号质量和干扰问题成为影响室分系统性能的 关键因素，需要定期检查和维护。
安装和调试
根据安装位置和环境，按照技术标 准对设备进行安装和调试。
检查信号覆盖
对室分系统的信号覆盖进行检查， 确保覆盖范围达到标准。
检查系统性能
对室分系统进行性能测试，确保系 统运行稳定。
室分系统的管理策略
设备管理
安全管理
建立设备档案，记录设备的安装位置、型号 、生产日期等信息，并定期进行设备巡检和 维护。
03
室分系统设计和优化
室分系统的设计原则
1 2
信号质量优先
在满足覆盖范围的前提下，应优先考虑信号质 量，确保用户通信的稳定性和可靠性。
兼容性和可扩展性
室分系统的设计应考虑与现有网络的兼容性， 同时具备可扩展性，以便未来升级和扩容。
3
经济性和可维护性
室分系统的设计应充分考虑成本效益和可维护 性，确保系统的长期稳定运行。
室内分布系统基础培训
主要运用
商业场所
商场：提高顾客满意度，增加销售额 酒店：提高入住体验，提升酒店形象 办公楼：提高办公效率，降低运营成本 展览馆：提高展览效果，增强参观体验
公共设施
地铁站：提供 商场：提供
手机信号覆盖， Wi-Fi接入， 方便乘客使用 方便顾客购物 手机
01
03
学校：提供 Wi-Fi接入， 方便师生使用 手机
基础知识
系统组成
室内分布系统主要由三部 分组成：基站、天馈系统 和室内分布系统。
天馈系统：负责将基站发 出的信号传输到室内分布 系统，包括天线、馈线、 滤波器等设备。
基站：负责与移动终端进 行通信，提供无线信号覆 盖。
室内分布系统：负责将天 馈系统传输的信号进行分 布和覆盖，包括分布天线、 功分器、耦合器等设备。
能够根据实际需求进行室内分 布系统的设计和优化
掌握室内分布系统的设计方法 和技巧
具备良好的沟通和团队协作能力， 能够与其他部门有效沟通和协调
安装调试
01
设备选型：根据现场环境和 需求选择合适的设备
03
设备调试：根据设备说明书 进行参数设置和调试，确保 设备正常工作
05
故障排除：根据故障现象进 行排查和修复，确保系统正 常运行
05
02
机场：提供 Wi-Fi接入， 方便旅客上网
04
医院：提供 Wi-Fi接入， 方便患者和家 属使用手机
06
办公楼：提供 Wi-Fi接入， 方便员工使用 手机
住宅小区
室内分布系统主要应用于住宅小区，提高信号 覆盖范围和信号质量。
住宅小区室内分布系统可以降低信号干扰，提 高通话质量。
住宅小区室内分布系统可以提供高速数据传输， 满足用户上网需求。
室内分布系统基础培训
2、衰减器种类
衰减器的分类主要是根据衰减度的不同和功率容量的不同
三、室分无源器件及天线介绍-总结（1）
总的来说： ➢功分器是将一路信号输入，均分 分为两路及以上信号输出的器件。 ➢耦合器是将主干信号不均匀的分 配给支路信号的器件。 ➢合路器将几路不同频段信号的信 号功率进行合成输出的器件。 ➢电桥等同于同频合路器，用于同 频不同载波的合路。
三、室分无源器件及天线介绍-总结（2）
总的来说： ➢衰减器是用于调整电路中信号大 小，改善阻抗匹配，而负载是一种 衰减度无限大的衰减器。 ➢室分天线（室内）：目前室分主 要使用全向吸顶、定向吸顶、定向 小板状。 ➢馈线（即同轴电缆）：室分系统 用量最大，分为7/8和1/2型。
三、室分无源器件及天线介绍-总结（3）
➢信源部分：宏基站、微蜂窝、BBU+RRU、直放站
➢天馈部分：电桥、馈线、功分器、耦合器、天线等
按信源的类别来区分可分为三种：
➢ 信源(宏蜂窝/微蜂窝)+信号分布系统 ➢ 信源+直放站（干放）+信号分布系统 ➢ BBU+RRU作信源+信号分布系统
Page 6
一、室分基础知识 4、信源(宏蜂窝/微蜂窝)+信号分布系统
二、室分有源器件介绍-干放
2、干放实物图
说明：
1.电源 2.双工器
3.后备电池 4.一体化干放模块
5. 射频模块27V电源插座 6.SIM卡的位置输入
7.后备电池输入线
干线放大器接口图
二、室分有源器件介绍-BBU+RRU
1、BBU+RRU介绍
基带BBU(BuildingBasebandUnite室内基带处理单元)集中放置在机房， RRU(Radio Remote Unit射频拉远模块)可安装至楼层，BBU与RRU之间采用光纤 传输，RRU再通过同轴电缆及功分器(耦合器)等连接至天线，即主干采用光纤，支 路采用同轴电缆。 ➢对于下行方向：光纤从BBU直接连到RRU，BBU和RRU之间传输的是基带数字 信号，这样基站可以控制某个用户的信号从指定的RRU通道发射出去，这样可以 大大降低对本小区其他通道上用户的干扰。 ➢对于上行方向：用户手机信号被距离最近的通道收到，然后从这个通道经过光纤 传到基站，这样也可以大大降低不同通道上用户之间的干扰。

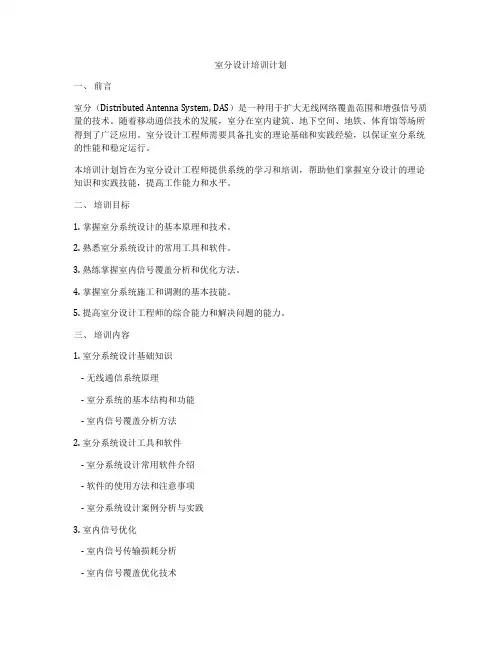

室分设计培训计划
室分设计培训计划一、前言室分（Distributed Antenna System, DAS）是一种用于扩大无线网络覆盖范围和增强信号质量的技术。
随着移动通信技术的发展，室分在室内建筑、地下空间、地铁、体育馆等场所得到了广泛应用。
室分设计工程师需要具备扎实的理论基础和实践经验，以保证室分系统的性能和稳定运行。
本培训计划旨在为室分设计工程师提供系统的学习和培训，帮助他们掌握室分设计的理论知识和实践技能，提高工作能力和水平。
二、培训目标1. 掌握室分系统设计的基本原理和技术。
2. 熟悉室分系统设计的常用工具和软件。
3. 熟练掌握室内信号覆盖分析和优化方法。
4. 掌握室分系统施工和调测的基本技能。
5. 提高室分设计工程师的综合能力和解决问题的能力。
三、培训内容1. 室分系统设计基础知识- 无线通信系统原理- 室分系统的基本结构和功能- 室内信号覆盖分析方法2. 室分系统设计工具和软件- 室分系统设计常用软件介绍- 软件的使用方法和注意事项- 室分系统设计案例分析与实践3. 室内信号优化- 室内信号传输损耗分析- 室内信号覆盖优化技术- 室分系统性能评估与优化4. 室分系统施工和调测- 室分系统施工流程和注意事项- 室内天馈线路铺设设计- 室分系统调测工具及方法5. 室分系统故障排除与维护- 室分系统故障的类型和原因分析- 室分系统故障排除方法- 室分系统维护和日常管理四、培训方式1. 理论学习通过课堂教学、讲座、案例分析等方式，讲解和掌握室分系统设计的理论知识和技术。
2. 实践操作组织学员到实际场景中进行实地调研和实践操作，掌握室分系统设计和调测的实际操作技能。
3. 项目实战安排项目实战实习，让学员参与实际项目的室分系统设计和施工调测，锻炼综合能力和解决问题的能力。
五、培训师资1. 由移动通信领域的专家学者和资深工程师担任培训讲师，具有丰富的理论知识和实践经验。
2. 安排公司内部室分设计专家进行指导和培训，确保培训内容与实际工作需求接轨。
室内分布系统基础培训
容量提升
根据业务需求，合理规划载频资源配置，提高系 统容量。
干扰控制
识别并处理室内外干扰源，保障系统稳定运行。
常见问题排查与处理
故障定位
利用测试工具和设备，快速定位故障点，提高维修效率。
数据分析
通过对告警、性能等数据的分析，找出问题根源，制定针对性解决 方案。
03
市场挑战
在市场竞争日益激烈的情况下，室内分布系统需要不断创新和完善自身
功能和服务，以满足用户不断增长的需求和提高市场竞争力。
THANKS FOR WATCHING
感谢您的观看
供了可能。
物联网技术在室内分布系统中的应用
1 2 3
设备监控与管理
通过物联网技术，可以实现对室内分布系统中各 种设备的实时监控和远程管理，提高运维效率。
环境感知与调节
物联网技术可以感知室内环境的变化，并根据需 求自动调节室内分布系统的运行状态，提高能源 利用效率。
智能化服务
结合大数据和人工智能技术，物联网技术可以为 室内分布系统提供智能化服务，如人流分析、用 户行为预测等。
05 室内分布系统新技术应用 及发展趋势
5G技术在室内分布系统中的应用
高速数据传输
01
5G技术为室内分布系统提供了极高的数据传输速率，满足了大
量用户同时在线的高带宽需求。
低延迟特性
02
5G技术的低延迟特性使得室内分布系统能够实时响应各种业务
需求，提升用户体验。
大规模连接
03
5G技术支持大规模设备连接，为室内分布系统的物联网应用提
室内分布系统基础培训
目 录
• 室内分布系统概述 • 室内分布系统设计与规划 • 室内分布系统施工与安装 • 室内分布系统优化与维护 • 室内分布系统新技术应用及发展趋势
室分培训计划
室分培训计划一、培训目的室分系统在现代通信领域占据着重要地位，它能够有效地扩大无线通信网络的覆盖范围和增加网络容量，为用户提供更加稳定和高速的通信服务。
因此，室分系统的建设和维护对通信公司非常重要。
为了提高员工的技术水平和工作效率，我们制定了以下室分培训计划，以让员工更好地掌握室分系统的安装、调试和维护。
二、培训对象本培训计划的对象为公司技术部门相关工程师、技术人员和维护人员，共计50人。
三、培训内容1. 室分系统概述- 室内覆盖系统的原理和应用- 室分系统的组成和功能- 室分系统的分类和特点2. 室分系统规划和设计- 室分系统规划的基本原则- 室分系统设计的要点和技巧- 室分系统的硬件选型和布局3. 室分系统安装与调试- 室分设备的安装和布线- 室分系统的调试方法和步骤- 室分系统参数的优化和调整4. 室分系统故障处理- 室分系统常见故障的诊断和排除- 室分系统软件和硬件故障的处理- 室分系统的维护和保养5. 室分系统性能测试- 室分系统的信号覆盖测试- 室分系统的信号干扰测试- 室分系统的容量测试6. 室分系统的优化- 室分系统的无线信号优化- 室分系统的网络容量优化- 室分系统的用户体验优化四、培训方式1. 理论培训采用课堂教学的形式，由公司内部技术专家和外部专业讲师授课。
通过讲解、讨论和案例分析等方式，帮助员工深入理解室分系统的相关知识和技术。
2. 实操培训通过实际操作，培训员工掌握室分系统的安装、调试和维护技能。
培训场地将搭建室分系统仿真环境，让员工可以亲自操作设备，加深对知识的理解。
3. 实地踏勘安排员工到已建设的室分系统现场进行实地踏勘，让员工了解现有室分系统的实际情况，加深对知识的应用和理解。
五、培训计划1. 理论培训阶段（1周）- 第1天：室分系统概述- 第2天：室分系统规划和设计- 第3天：室分系统安装与调试- 第4天：室分系统故障处理- 第5天：室分系统性能测试- 第6天：室分系统的优化2. 实操培训阶段（1周）- 第1天：设备熟悉和基本操作- 第2天：安装实操- 第3天：调试实操- 第4天：故障处理实操- 第5天：性能测试实操- 第6天：优化实操3. 实地踏勘（2天）- 第1天：实地踏勘准备和现场考察- 第2天：实地踏勘总结和分享六、培训考核1. 理论考核培训结束后，组织理论考核，测试员工对室分系统相关知识和理论的掌握程度。
室分系统基础知识培训-6.18-2003
器件名称 二功分
插损值 3.3dB
备注
功分器
三功分
四功分 5dB 6dB
5.5dB
6.5dB 2dB 1.8dB 功分器是将一路信号均匀分为2-4路的器件, 其主要指标为插损，且各端口损耗完全一 致。耦合器是将一路信号不等分为两路的 器件，主要指标分耦合度以及插损，我们 平时所说的多少多少dB耦合器，指的就是 该器件的耦合度。
微蜂窝简介
光纤直放站简介
无线直放站简介
干线放大器简介
微蜂窝简介
微蜂窝是在宏蜂窝的基础上发展起来的一门技术，与宏蜂窝相 比，它的发射功率相对较小。
微蜂窝简介
微蜂窝的应用主要有两方面： 提高覆盖率，应用于一些宏蜂窝很难覆盖到的盲点地区，如 地铁、地下室 。 提高容量，主要应用在高话务量地区，如繁华的商业街、购 物中心、体育场等。 在客流量大、人员集中，且光纤能到位的大型站点进行室分建 设时，一般采用微蜂窝作为信号源。微蜂窝设备使用时需要先 合路再接入分布系统。
无线直放站简介
无线直放站又分为无线宽频直放站以及无线移频直放站。 其中移频直放站由近端机及远端机组成，近端机直接由基站耦合信号将基站的载频 移到另一频率点上转发给远端机，远端机再将被移动的频点还原到原基站的频率， 因此移频直放站收发天线隔离度可以得到有效的保证。
无线直放站简介
无线宽频直放站主要是在一些室外无线信号环境较好，室内场 强弱，建筑物较小，或光纤无法到位的站点使用。 无线移频直放站的站点主要是一些室外无线信号环境差，附近 基站比较密集，且光纤无法到位的建筑物。 若站点需要布放室外天线进行覆盖且不具备光纤传输条件，要 考虑施主天线与重发天线的隔离，如果天线过近隔离较小，为 防止直放站自激，必须采用无线移频直放站作为信源。
室分培训资料
室分培训资料1.1质量控制：是检查施工单位在本项工程中投入的设备、车辆、人员，材料及主要设备的运行状况。
要做好检查记录，对发生的质量问题要有记载。
（1）、材料检查的内容：主设备、天线、馈线、走线架、馈线窗、室内电力箱体、直流电源线、交流电源线、信号线、空调、接地导线（2）、质量检查内容驻波比测试、开通基站记录、天溃安装工艺及实际使用数量、电缆的实际使用米数、走线架、馈线窗、室内电力箱体安装位置及工艺，线缆布放工艺、空调安装工艺及实际放置位置（六）影像资料规范要求影像资料是真实反映工程施工质量、工程施工中存在的问题的真实写照。
是监理工作的重要组成部分。
监理员早监理过程中应尽量从不同角度和不同部位细心观察，所拍得照片应确保清晰、准确反映工艺、质量现状。
具要求如下：四、室内分布工程监理工作要点（一）、主机安装1、主机安装场所应干燥、灰尘少且通风良好。
2、主机安装位置应便于馈线、电源线、地线的布线且便于日常维护。
3、主机尽量安装在室内。
安装主机的室内不得摆放易燃易爆品，室内温度、湿度不得超过主机温度、湿度范围。
4、主机壁挂式安装时，主机底部尽量距离地面1.5米，在机房、交换机房等特殊机房内安装时，主机底部或顶部与其它原有壁挂设备底部或顶部保持同一水平线上。
5、主机室外安装时，必须选择防雨、防晒的场所，并且电源安装防水箱，电表、空开、插座必须安装在防水箱内专用位置固定，不得随意放在防水箱内。
合路单元、波分复用单元等不防水设备在室外安装时必须安装专用防水箱。
防水箱必须用固定卡件固定，不得用电话线、钢丝等软固定。
6、主机落地安装时，龙门架或L形架底座应与墙壁尽量保持0.8 米距离，在机房或交换机房等特殊专业设备机房内安装时，应与原有设备保持整体协调。
室外楼顶L架方式安装主机时，安装避风处，尽量靠墙安装，禁止在楼顶打膨胀螺丝固定L架，以防止破坏楼顶防水。
7、主机挂架的安装位置应符合设计方案的要求，并且垂直、牢固。
室分培训资料
室分培训资料xx年xx月xx日•室分技术概述•室分系统的组成及工作原理•室分系统设计•室分系统的安装与调试目•室分系统的维护与管理•室分技术的应用场景及案例分析录01室分技术概述室分技术的定义室分技术是指利用室内分布系统将移动通信信号均匀地分布在室内各个区域，从而提供高质量的无线通信网络服务。
室分技术的定义室分技术的特点室分技术具有提高信号覆盖、均衡网络负载、降低干扰等优点，能够显著改善室内无线通信网络的质量和稳定性。
室分技术的发展历程室分技术自20世纪90年代末期开始发展，经历了多个阶段，从最初的单纯信号分布到现在的智能优化和节能减排，不断提高着室内无线通信网络的质量和效率。
•室分技术可以实现对建筑物内部的全方位覆盖，解决室外信号难以穿透建筑物的问题。
覆盖范围广•室分系统可以支持多频段、多制式，能够满足不同运营商的需求，同时方便扩容和升级。
容量大、可扩展性强•室分系统可以根据不同场景的需求进行定制，例如办公楼、商场、酒店等，以满足各种环境和业务需求。
灵活性和可定制性•室分技术可以降低基站的能耗和碳排放，同时减少对周边环境的影响。
节能减排•主要以信号分布为主，解决建筑物内部的信号覆盖问题。
第一阶段：传统室分技术•引入了数字化技术，提高了信号的质量和稳定性。
第二阶段：数字化室分技术•通过引入人工智能等技术，实现了对室内无线通信网络的智能优化和管理。
第三阶段：智能化室分技术02室分系统的组成及工作原理室分系统的组成提供信号源，可以是基站或直放站等。
信源分布系统天馈系统监控系统将信源的信号分布到各个覆盖区域，包括干线放大器、分支放大器等。
包括天线、馈线、耦合器等，负责将信号向空间辐射。
对室分系统进行实时监控，确保系统正常运行。
室分系统的工作原理信源将信号传输到分布系统。
天馈系统将信号向空间辐射，实现覆盖。
分布系统通过干线放大器、分支放大器等设备将信号放大，然后传输到天馈系统。
监控系统实时监控设备的运行状态，发现问题及时告警。
室内分布系统培训手册1
室内分布系统手册一.室内分布系统知识1、什么是室内分布系统？1.1室内分布是针对室内用户群、用于改善建筑物内移动通信环境的一种的解决方案，近几年在全国各地的移动通信运营商中得到了广泛应用。
1.2.室内分布系统其原理是利用室内天线分布系统将移动基站的信号均匀分布在室内每个角落，从而保证室内区域拥有理想的信号覆盖。
1.3.室内分布系统的建设，可以较为全面地改善建筑物内的通话质量，提高移动电话接通率，开辟出高质量的室内移动通信区域,从整体上提高移动网络的服务水平。
2、图例3、室内分布系统建设作用：解决室内弱覆盖――――――室内盲区、停车场等解决高密度话务区域的系统容量―――――机场车站、会议中心、体育馆、购物中心等 提高高层网络质量――――高层办公楼、高层公寓等；4、室内分布系统组成室内分布系统主要由信号源和信号分布系统两部分组成。
4.1信源接入方案：微蜂窝（基站）接入方式是以室内微蜂窝系统作为室内分布系统的信号源，即有线接入方式。
适用于覆盖范围较大且话务量相对较高的建筑物内，在市区中心使用较多，解决覆盖和容量问题。
优缺点：微蜂窝方式的优点是通话质量比宏蜂窝方式要高出许多，对宏蜂窝无线指标的影响甚小，并且具有增加网络容量的效果。
同时微蜂窝方式的弱点在于成本较为昂贵，需要进行频率规划，需要增建传输系统，网络优化工作量大。
直放站接入方式是以室外宏蜂窝作为室内分布系统的信号源，即无线接入方式。
适用于低话务量和较小面积的室内分布盲区，在市郊等偏远地区使用较多。
优缺点：宏蜂窝方式的主要优势在于成本低、工程施工方便，并且占地面积小；其弱点在于对宏蜂窝无线指标尤其是掉话率的影响比较明显。
4.2使用微蜂窝和直放站的比较：使用基站使用直放站1.是否增加容量根据需要增加容量不能增加容量2.信号质量好一般3.设置优先级可以不可以4.对网络的影响小控制不好影响很大5.是否需要传输设备需要不需要6.是否需要重新频率规划需要不需要7.是否需要调整参数需要支持8.是否支持容量动态分配不支持(容量预分配)支持9.是否支持多运营商不支持支持10.是否支持多频、多系统环境不支持支持11.安装时间较长较短12.投资较多较少4.3信号分布的基本方式无源天馈分布方式通过无源器件和天线、馈线，将信号传送和分配到室内所需环境，以得到良好的信号覆盖。
室分设计基础培训-PPT课件
20
• P功分器
：包括手动二功分、三功分和四功分，器件都是
从左边近右边出的，所以绘制平面图时要注意走线规格，某些情况下
要先绘好功分器，再绘制输出端的馈线，以达到馈线与功分器的正确
连接，并使版面变得美观。如下图所示：
21
• 插入天线 ：画好馈线，点击“插入天线”按钮， 拖放到平面图中与馈线的连接点，左击确定即可。 如下图所示：
22
• 馈线切换
：分别是在7/8”馈线转换为1/2”馈
线、1/2”馈线转换为7/8”馈线以及1/2”馈线或7/8”馈线
转换为跳线的按钮。用法是点击按钮，按命令提示选
择需要修改的馈线，然后右击确定即可。
• 副连接点 ：在绘制平面图时，往往是在分多个楼 层的建筑平面图中进行，每层布置器件和馈线，然而 每楼层之间则需要一个连接点，以完成一个设计的整 体，平面图与平面图之间用馈线或使用新增放大器作 过渡时，“副连接点”功能则表示一个有源信号，通过 该有源信号过渡到另一平面图中。点击“副连接点”按 钮，弹出“编号输入”对话框：
选择器件后按“左对齐”后则以最 左边的器件为准垂直对齐，如图 所示：
用户可根据实际情况填上“标号”，名称和各网的电平值。
17
• P比例线 ：1/2”馈线的画线按钮，按住该按钮，则显示四种线型的 快捷画法，如下图所示：
选择好馈线的起点和终点，右击鼠标确
度标记的蓝色馈线，如下图所示：
定，则自动生成一段有长
18
• P比例线 ：1/2”馈线的画线按钮，按住该按钮，则显示四种线型的 快捷画法，如下图所示：
选中平面图或者图框，点移动按钮 如图：
移动，
移动 按钮 所在 位置8
3.1图例
在原有标注线的旁画一条比例线 计算指定比例线比例值大小
室分相关理论知识培训
室分系统理论知识培训一、室分系统参数意义及设置原则室分系统的参数设置和室外宏站的设置有一定的区别，设置合理的参数是优化人员做室分优化的基本前提。
（一）locating下和室分相关的重点参数1、LAYER。
该参数为为小区的层级参数，该参数的设置决定了小区在切换中的优先级别，目前广西移动GSM 网络中，1800宏站和室分系统设定为第1级，也就是最高优先级，GSM900宏站设定为第2级，部分特殊要求的小区设定为第3级，因此可以说室分系统在切换中和1800宏站一样，只要接收信号场强不低于其本身的层门限设置，它就会一直占用，除非有同样层级的小区信号比他更好。
查看指令为RLLHP。
2、LAYERTHR和LAYERHYST。
该参数为小区的层门限参数和层迟滞，这两个参数是在一起使用的。
当服务小区为高层级小区比如第1层级，其接收场强低于－（LAYERTHR+ LAYERHYST）的值时，其层级优势将失去，切换排队序列中比较场强值进行切换选择。
当服务小区为低层级时比如第2层级，其邻小区中有高层级（1层级）的小区，只要这个高层级小区的信号强于－（LAYERTHR－LAYERHYST），则无论这个服务小区信号多强也会发起向该高层级小区的切换。
举例，前提条件：ABC都是互为邻区关系。
假定此时服务小区为A，此时手机如何发起切换？假如A服务小区接收信号为－76，又该如何发起切换？假如此时服务小区为B小区，MS是否会向C切换？假如服务小区是C小区，他是否会向B小区切换？如果B小区接收信号为－72，此时C还会向B切换吗？3、PSSTEMP。
临时信号场强惩罚门限，该值常常和PTIMTEMP联合使用，该值对小区的场强在一定时间内（PTIMTEMP）进行惩罚，如该小区手机接收信号为－65，PSSTEMP值为10，那么在一定时间内进行切换排队，小区的场强将被降低10dB，也就是－75dBm。
4、PTIMTEMP。
该值就是上述的一定时间。
室内分布系统培训ppt课件
无源器件损耗表
耦合损耗(耦合端)
插入损耗(直通端)
6dB
1.5dB
10dB
0.5dB
15dB
0.3dB
20dB
0.2dB
30dB0.1dBຫໍສະໝຸດ 40dB0.1dB
3.2dB
5.0dB
6.2dB
3.0dB
3.0dB
1.0dB
DCS
WLAN
TD-SCDMA
10.0dB 6.0dB
12.0dB 7.0dB
3dB电桥
3d3Bd电B电桥桥：也叫同频合路器，它能够沿传输线路某一确定方向上对传输 功率连续取样，能将一个输入信号分为两个互为等幅且具有90°相位 差的信号。主要用于多信号合路，提高输出信号的利用率，广泛应用 室内覆盖系统中对基站信号的合路，在这种场所运用效果很好。
合路器
合合路路器 器：是一种把不同的输入信号结合，使得输出信号包含所有输入 信号频段的微波器件。合路器可用于不同系统的信号合路，如 GSM/PHS/DCS/WLAN/WCDMA等，这几种信号可以根据实际的情 况进行组合。合路器分为同频合路器和异频段合路器两种。异频段合 路器是指两个或多个不同频段的信号功率进行合成所用。
两种覆盖方式的比较
建设方式
使用场景
室内分布 系统合路
适用于室内覆盖面 积较大，已有或未 来需建设分布系统 的场景，例如：教 学楼、行政楼、写 字楼等。
室内放装
适用于覆盖区域比 较小，室内放装AP 即可覆盖整个区域 ，例如酒店的会议 室、商场的咖啡馆 等；或区域内 WLAN容量需求比 较高，例如宿舍楼 等。
馈线
17/馈28馈线线：是传输高频电流的传输线。
室分培训方案
室分培训方案室分作为一种重要的无线通信技术，广泛应用于室内覆盖场合，保障了室内通信的质量和稳定性。
随着无线通信技术的不断发展和应用，室分系统也面临着不断的更新和升级。
为了提升室分工程师的技能和水平，本文设计了一份室分培训方案，力求帮助室分工程师更好地掌握室分技术和应用。
二、培训目标本培训方案旨在帮助室分工程师：1. 掌握室分系统的基本原理和技术要点；2. 熟练掌握室分系统的设计、调试和优化方法；3. 具备解决室分系统故障的能力；4. 了解室分系统的最新发展和趋势。
三、培训内容本培训方案共分为四个模块，具体内容如下：模块一：室分系统基本原理1. 室分系统的定义、组成和作用；2. 室分系统与其他无线通信系统的关系；3. 室分系统的信号传输原理；4. 室分系统的常见技术指标。
模块二：室分系统的设计方法1. 室分系统的需求分析和规划；2. 室分系统的设计方法和流程；3. 室分系统的关键技术和参数设计；4. 室分系统的软硬件环境设计。
模块三：室分系统的调试和优化方法1. 室分系统调试的基本原则和方法；2. 室分系统关键参数的调试和优化；3. 室分系统的覆盖测试和性能测试；4. 室分系统的故障排除和维护。
模块四：室分系统的最新发展和趋势1. 室分系统的最新技术和应用；2. 室分系统的未来发展趋势；3. 室分系统的典型应用案例分析。
四、培训方式本培训方案采用多种培训方式，包括：1. 线上课程学习：通过网络学习平台进行线上课程学习，学员可以灵活选择学习时间和地点；2. 线下课堂授课：采用面授方式进行理论讲授和实践操作，强化学员的实际应用能力；3. 实践操作指导：提供实际室分工程实践项目指导和辅导，梳理室分工程师的技能。
五、培训效果评估本培训方案采用多维度的培训效果评估方法，包括：1. 考试成绩评估：采用定期考试的方式对学员的学习效果进行评估；2. 手工实践评估：通过实际工程项目的实施情况进行实践能力评估；3. 学员反馈评估：收集学员对培训方案的反馈和建议，作为改进和优化的参考。
室分维护培训计划
室分维护培训计划一、培训目的室分维护是指对室内分布式无线系统进行巡检、维护和优化，保证无线网络的正常运行。
因此，室分维护的培训旨在提高维护人员对室内分布式无线系统的理解和操作能力，确保系统的稳定性和可靠性。
二、培训内容1. 室分系统原理和结构2. 室分系统的安装和调试3. 室分系统的巡检和维护4. 室分系统的故障排查和解决方法5. 室分系统的性能优化三、培训对象本次培训主要面向室分维护工程师、网络工程师、运维工程师等与室分系统相关的工作人员。
四、培训时间本次培训计划为期5天，每天8小时，共计40小时。
五、培训地点培训地点为公司内部培训室或者租赁的会议室。
六、培训方式本次培训采用面对面授课方式，结合实际操作进行培训。
七、培训具体安排第一天：室分系统原理和结构8:00-8:30 培训开幕8:30-10:30 室分系统原理介绍10:30-10:45 茶歇10:45-12:00 室分系统结构以及常见元器件介绍12:00-13:30 午餐13:30-17:00 实际操作练习第二天：室分系统的安装和调试8:00-10:30 室分系统的安装流程10:30-10:45 茶歇10:45-12:00 室分系统的调试方法12:00-13:30 午餐13:30-17:00 实际操作练习第三天：室分系统的巡检和维护8:00-10:30 室分系统的巡检内容和频次要求10:30-10:45 茶歇10:45-12:00 室分系统的常见故障和维护方法12:00-13:30 午餐13:30-17:00 实际操作练习第四天：室分系统的故障排查和解决方法8:00-10:30 室分系统的故障排查方法10:30-10:45 茶歇10:45-12:00 室分系统的故障解决方法12:00-13:30 午餐13:30-17:00 实际操作练习第五天：室分系统的性能优化8:00-10:30 室分系统的性能指标和优化方法10:30-10:45 茶歇10:45-12:00 室分系统的优化实践12:00-13:30 午餐13:30-17:00 实际操作练习八、培训评估在培训结束后，将进行培训成果评估，对参训人员的学习情况和培训效果进行评估。
室分安全培训计划
室分安全培训计划一、培训目的室分系统安全培训计划的目的是为了使员工全面了解室分系统的安全操作规程，有效预防和应对系统安全事故，提高员工的安全意识和自我保护能力，确保室分系统的安全运行。
二、培训内容1. 室分系统概述2. 室分系统安全规程和操作流程3. 安全事故案例分析与处理4. 应急预案和逃生演练三、培训对象全体室分系统相关工作人员，包括运维人员、技术人员、设备管理员等。
四、培训时间培训时间为两天，每天8小时，计16小时。
五、培训地点室分系统运维中心会议室六、培训方法1. 理论教学通过课堂讲解、PPT演示等形式，介绍室分系统的基本原理、结构、功能和安全规程等内容。
2. 案例分析通过实际安全事故案例分析，引导员工认识到室分系统安全事故对人员和设备的影响，从而引起员工对安全的重视。
3. 实操演练组织员工进行室分系统的实际操作演练，让员工对安全操作流程有更深入的了解，提高其应对突发情况的能力。
七、培训师资培训由公司内部技术专家和安全管理人员组成的培训师团队进行。
八、培训安排第一天上午：室分系统概述下午：室分系统安全规程和操作流程第二天上午：安全事故案例分析与处理下午：应急预案和逃生演练九、培训资料准备1. PPT课件2. 安全事故案例资料3. 应急预案和逃生演练道具十、培训考核培训结束后，组织考核内容包括理论考核、实操考核和应急演练考核。
十一、培训总结经过两天的培训，员工对室分系统的安全操作规程有了更深入的了解，安全意识和自我保护能力得到了提高，解决了员工在室分系统运维中存在的安全隐患和操作错误的问题。
十二、培训效果评估通过培训后的调查问卷、员工实际操作表现评估等方式进行培训效果评估，为未来的培训提供参考和改进。
以上即是室分系统安全培训计划的内容，通过这次培训，相信员工们的安全意识和自我保护能力将得到全面提升，为公司的生产经营和员工的生命财产安全提供全面保障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
➢投资少；
由于系统中信号功率不经过放大，信号源提供的功率有限，同 时考虑到上行信号的传播，无源室内分布系统的有效服务范围不 可能无限大，有一定的限制，一般可以覆盖十几层楼，建筑面积 在8000—10000平方米左右。
14
中国通信服务福建设计院
一、室内覆盖系统的组成
有源分布系统的构成
电分布系统中使用了功率分配器、耦合器、合路器和馈线进行 射频信号的分配与传输,对信号功率衰减较大，在覆盖区域较大 的情况下，不能对所有天线提供信号功率，在必要的位置需进行 功率的放大，加装干线放大器，或使用有源天线、变频器等有源 器件增加功率。 干线放大器：将输入的低功率信号选频放大后进行输出，主要 用于补偿由于信号传输和分配而引起的功率衰耗。 有源天线
7
中国通信服务福建设计院
一、室内覆盖系统的组成 室内分布系统分类
根据信号传输介质的不同，室内分布系统可分为电分布系统和 光纤分布系统。 根据使用器件的不同,室内分布系统又可分为无源分布系统和 有源分布系统。
8
中国通信服务福建设计院
一、室内覆盖系统的组成 电分布系统
信号源通过馈线和功率分配器件将信号传输到各个室内发射天 线进行覆盖，其中可根据信号衰减的程度增加干线放大器。 除信号源外全由无源器件组成，未进行功率放大的电分布系统 为无源分布系统。 使用了干线放大器等有源器件，在信号的传输中进行了信号的 放大的电分布系统为有源分布系统
室内覆盖 至关重要
作为室外宏蜂窝 基站的有限补充 解决手段
3
4 加强室内覆盖 有助于快速增 强运营商竞争 优势和品牌
别墅
公寓
咖啡屋
室内覆盖场景众多，且多为写字楼、政府机关楼等重要场所，VIP价值用户众多。
3
中国通信服务福建设计院
一、室内覆盖系统的组成 室内覆盖系统的组成
➢ 室内覆盖目的
▪ 消除信号盲区，完善网络覆盖 ▪ 解决建筑物室内信号分布不均问题，
9
中国通信服务福建设计院
一、室内覆盖系统的组成
无源分布系统
系统除信号源外主要由合路器、耦合器、功分器、天线、馈线 等无源器件组成 耦合器：是一种非等功率分配的功率分配器件，常见的有5dB、 6dB、10dB、15dB、20dB、30dB和40dB等多种耦合比的耦合 器供选择； 功率分配器：是等功率分配器件，常见的有2功分、3功分、4 功分等品种；
15
中国通信服务福建设计院
一、室内覆盖系统的组成 有源分布系统的工作方式
有源分布系统的工作方式与无源分布方式基本一致，但在系统 中的不同位置增加了有源器件，增加和补偿了射频信号的功率， 可连接更多的天线，传送更远的距离，进一步扩大了服务区域。 由于干线放大器的加入会引起噪声，多级干线放大器级联会形 成噪声的累积，影响系统质量，在设计中一般不采用串联干线放 大器的方式。所以，采用干线放大器补偿功率的损耗是有限的， 系统可达到的覆盖范围仍然受到功率和上行信号损耗的限制。
目前的分布天馈系统中的无源器件的工作频段均为宽频，一般 从800MHz——2500MHz
12
中国通信服务福建设计院
一、室内覆盖系统的组成
无源分布系统的工作方式
➢无源分布系统主要是以最合适的方式提取信号源，通过耦合器、 功分器等无源器件进行分路，经由馈线将信号尽可能均匀地分配 到每一副分散安装在建筑物各个区域的低功率天线上，从而实现 室内信号的均匀分布，解决室内信号覆盖的问题； ➢另一种方式是提取信源，通过耦合器、功分器等无源器件进行 分路后，送入泄露电缆中，在信号传输过程中，将信号均匀的分 布在所经过的区域。这种方式主要适用于地铁及隧道等狭长且有 弯道的通道型室内区域。
提高用户通话质量 ▪ 分流室内话务量，解决室外基站拥塞
问题，扩大网络容量 ▪ 解决室内小区切换问题，降低室内用
户掉话率，减少系统资源消耗
4
中国通信服务福建设计院
一、室内覆盖介绍 室内覆盖重要性
• 覆盖角度
• 优化角度
• 吸收话务
•解决弱覆盖区域 的覆盖问题，消 灭盲区，提供覆 盖率。
•室内、室外分开 •室内覆盖覆盖系 覆盖，有利于网 统可以给网络营 络优化，从而为 运者带来巨大的 客户提供高质量 经济效益，分担 的通话服务，提 室外大网话务， 高客户的满意度 提供利用率。 。
11
中国通信服务福建设计院
一、室内覆盖系统的组成 无源分布系统
负载：用于吸收无源器件上未使用端口的信号功率；
普通电缆：用于连接系统中的不同功能构件，通常选用同轴电 缆；
泄露电缆：由同轴电缆上分装多路天线演变出来的连续天线， 兼有普通电缆和天线的作用；
天线：室内分布系统中采用的天线常见的有全向和定向天线两 种，与室外基站使用的天线相比，一般具有增益低、体积小、易 安装的特点。
13
中国通信服务福建设计院
一、室内覆盖系统的组成
无源分布系统的特点 ➢故障率低：系统主要由一系列无源器件组成，几乎不存在器件 的故障
➢系统容量大：无源电分布系统的容量主要由信号源的载频数决 定。由于所有的无源器件均具有较高的功率容限，很容易组成大 容量的室内分布系统，扩容也十分方便。
➢信号分配十分灵活；
室内分布系统交流
室分专业知识
1
中国通信服务福建设计院
目录
1 室内分布系统组成 2 不同分布系统特点 3 室内分布设计流程
2
中国通信服务福建设计院
一、室内覆盖系统的组成 室内覆盖背景
办公楼 隧道 饭店
购物中心 地铁 古迹
体育场馆 停车场 机场
解决弱覆盖区域覆盖问题 解决低质量区域覆盖问题
2
1
室内DO升 级和改造是 超越竞争对 手的绝佳机 会
10
中国通信服务福建设计院
一、室内覆盖系统的组成
无源分ቤተ መጻሕፍቲ ባይዱ系统
合路器：合路器有同频带合路器和双（多）频带合路器两种； 同频带合路器能将两个或以上的同频段信号合成一路信号输出； 多频带合路器则能将多个频段的多个发射和接收信号合路于同一 根馈线、双频天线或宽频泄露同轴电缆； 衰减器：用于衰减多余的信号强度，一般用于对输入信号强度 有限制的室内型直放站、有源信号分布系统和室内光纤信号分布 系统；
5
中国通信服务福建设计院
一、室内覆盖系统的组成
室内覆盖系统的组成
由信号源和分布系统两大 部分组成。 信号源是指馈入分布系统 信号的设备，如宏基站、微 基站、射频拉远单元、直放 站等类型的设备，信号源馈 入分布系统的信号都是射频 信号。
6
中国通信服务福建设计院
一、室内覆盖系统的组成
室内分布系统
将信号源馈入的射频信号均匀地分布在室内所需覆盖区域的天 馈系统，以实现室内的信号覆盖和容量需求。 可以有效解决室内信号覆盖和容量需求问题，但设计较复杂， 而且采用的结构不同，建设、维护成本亦不同。
