一、概述LVQB(T)-220W2(3)型电流互感器在额定频率50Hz、设备最高电压252kV的电力系统中作电气保护和测量用。
产品符合GB1208《电流互感器》国家标准。
SF6电流互感器特点：1、运行安全可靠，免维护、不燃烧、不爆炸；产品在线监测SF6气体压力，运行中可不停电补充气体。
2、高精度,计量级为0.2或0.2S。
3、动热稳定性好，低温升。
4、局部放电量在5pC以下,无介质损耗问题。
二、型号说明L V Q B (T) - □ W□污秽等级电压等级 kV带暂态保护绕组带保护绕组主绝缘介质为气体倒立式结构电流互感器三、使用条件1、安装场所：户外2、海拔：不超过2000m3、最大风速： 35m/s4、地震烈度：不超过9度5、污秽等级：Ⅲ级(Ⅳ级)及以下污秽地区6、环境温度：最低气温： -30℃最高气温： +40℃日平均气温不超过+30℃7、相对湿度：95%（20℃时）四、结构产品总体结构为倒立式结构。
由底座、瓷套、壳体及二次绕组等部分组成（见图1、图2）。
二次绕组位于壳体内，与一次绕组之间用SF6气体绝缘，并通过支持绝缘子固定到壳体上，其引出线通过底座内的二次接线端子引出供用户外接负载使用。
一次绕组通过串并联方式及二次绕组抽头可获得四种电流比。
壳体上方设置有压力释放装置。
瓷套采用高强瓷套(根据用户需要，也可采用硅橡胶复合绝缘套管)，能够承受5倍于产品额定气压的内压作用而不破坏，通过瓷套的上、下法兰分别与壳体和底座牢固地联结。
瓷套外绝缘公称爬电距离为6300mm(7812mm)，能适应Ⅲ级(Ⅳ级)污秽地区运行需要。
底座除起支撑设备、安装作用外，还设置有密度控制器、二次接线端子、SF6阀门及吸附剂等。
五、主要技术参数1、主要电气参数：见表一2、绝缘水平：额定短时工频耐受电压（方均根值） 460kV·1min或395kV·1min额定雷电冲击耐受电压（峰值1.2/50μs ） 1050 kV 或950 kV 3、SF 6气体额定压力 0.40MPa (20℃) SF 6气体补气压力 0.35MPa (20℃)4、产品年漏气率 不大于1%5、产品内SF 6气体的含水量:出厂值 不大于250μL/L 运行值 不大于500μL/L 6、产品局部放电水平:252kV （方均根值）下 不大于10pC 175kV （方均根值）下 不大于5pC表一 主要电气参数注1、测量绕组（或保护绕组）的数量和准确级可根据用户需要制造，若无特别说明，制造厂提供下列组合：0.5/0.5/10P15/10P15/10P15/10P15注2、测量绕组的仪表保安系数和保护绕组的准确限值系数可根据用户需要制造，若无特别说明，制造厂提供下列参数：FS10和10P15。

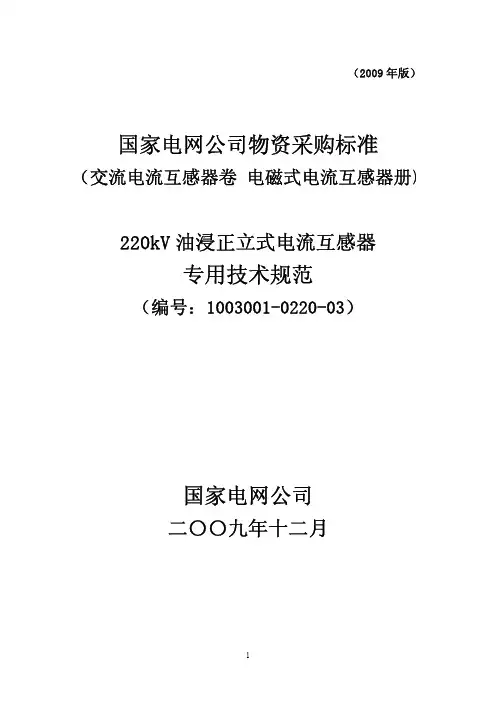

1003001-0220-03-220kV油浸正立式电流互感器专用技术规范
Hz
最高气温
7
环境温度
最低气温
℃
最高日平均气温
8
海拔高度
m
9
ห้องสมุดไป่ตู้
太阳辐射强度
10
最大覆冰厚度
离地面高 10m 处，维持 10min 的平均最大
11
风速（m/s）
W⁄cm2 mm
m/s
耐地震能 地面水平加速度（m/s2）
12
力
对应水平加速度，安全系数
m/s 2
13
污秽等级
注：①最高气温超过 40℃的需要提供气象部门证明； ②污秽等级为Ⅳ级的需提供该地区的污秽等级图； ③有关海拔、污秽、温度的修正情况见表 8。
（投标人填写）
（投标人填写）
（投标人填写） （投标人填写） （投标人填写） （投标人填写） （投标人填写） （投标人填写）
2 项目单位需求部分 2.1 货物需求及供货范围一览表
表 2 货物需求及供货范围一览表
序号
设备名称
单位
项目单位要求 型式、规格
数量
投标人响应 型式、规格
数量
220kV 油 浸 式
型式：户外、单相、油浸式、
1
台
电流互感器
正立式
2.2 必备的备品备件、专用工具和仪器仪表供货表
表 3 必备的备品备件、专用工具和仪器仪表供货表
序号
设备名称
单位
项目单位要求 型号和规格 数量
投标人响应 型号和规格 数量
-6-
1
2
3
4
5
6
7
8
9
10
2.3 图纸资料提交单位 经确认的图纸资料应由卖方提交表 4 所列单位。卖方向买方最终提供的资料、图纸及试验报
220kv系统规范

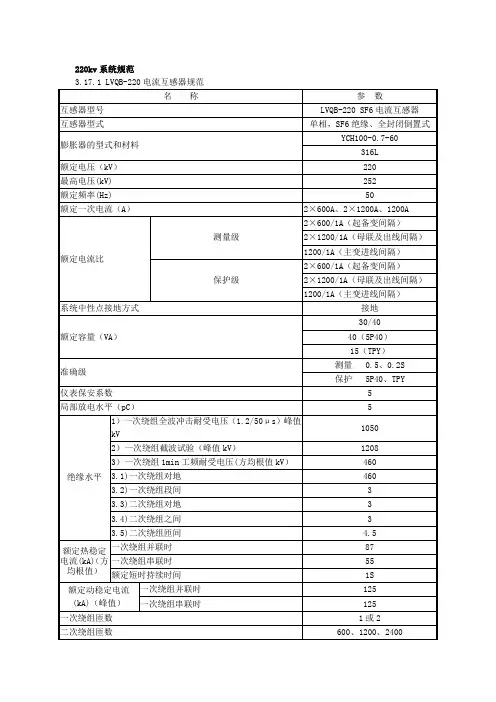

220kv系统规范3.17.1 LVQB-220电流互感器规范名称参数互感器型号LVQB-220 SF6电流互感器互感器型式单相，SF6绝缘、全封闭倒置式膨胀器的型式和材料YCH100-0.7-60316L额定电压（kV）220最高电压(kV) 252额定频率(Hz) 50额定一次电流（A）2×600A、2×1200A、1200A额定电流比测量级2×600/1A（起备变间隔）2×1200/1A（母联及出线间隔）1200/1A（主变进线间隔）保护级2×600/1A（起备变间隔）2×1200/1A（母联及出线间隔）1200/1A（主变进线间隔）系统中性点接地方式接地额定容量（VA）30/40 40（5P40）15（TPY）准确级测量 0.5、0.2S 保护 5P40、TPY仪表保安系数 5 局部放电水平（pC） 5绝缘水平1）一次绕组全波冲击耐受电压（1.2/50μs）峰值kV1050 2）一次绕组截波试验（峰值kV）1208 3）一次绕组1min工频耐受电压(方均根值kV）460 3.1)一次绕组对地460 3.2)一次绕组段间 3 3.3)二次绕组对地 3 3.4)二次绕组之间 3 3.5)二次绕组匝间 4.5额定热稳定电流(kA)（方均根值）一次绕组并联时87 一次绕组串联时55 额定短时持续时间1S额定动稳定电流(kA)（峰值）一次绕组并联时125 一次绕组串联时125一次绕组匝数1或2二次绕组匝数600、1200、2400名称参数二次回路时间常数60ms 暂态系数（TPY）TPY 铁芯面积（平方厘米）127.5 铁芯长度（平均磁路长度）（cm）121.7 铁芯气隙数 2 每一气隙长度（mm） 3.5 铁芯气隙总长度（mm）7 弯曲点的磁通密度（弯曲点的定义为：在该点当电流增加10%的磁电流密度增加50%）1.47当完全饱和并接有标准负载时，断电后0.5S、1.0S、10S后的剩磁0.5S、1.0S、10S 0.65T、0.28T、01.0S 0.28T10S 0极性减极性外绝缘最小爬电距离（mm）7812 复合绝缘干弧距离（mm）2035 爬电距离与干弧距离比值≤4 复合绝缘伞间距与伞伸长之比（S/P）＞0.9 复合绝缘套管大小裙P1和P2（mm）＞15 自振频率（Hz） 1.1静态耐受试验荷载N水平纵向2000N 3000N静态耐受试验荷载N垂直方向2500N 静态耐受试验荷载N水平方向2500N其静态安全系数长期组合荷载：>3.5. 短时组合荷载：>1.7每台电流互感器总质量1500kg电流互感器总高度4000mm生产厂家平高集团有限责任公司3.17.2 电容式电压互感器规范：项目参数型号TYD3-220/3-0.01H （母线）6台TYD3-220/3-0.005H （线路）2台系统额定工作电压（kV）220最高工作电压（kV）252额定一次电压（kV）220/3额定频率（Hz）50测量用主二次绕组电压（V）100/3保护用主二次绕组电压（V）3项目参数辅助绕组电压100V测量级0.5级/ 150VA 计量级0.2级/ 150VA 保护级3P级/150VA剩余3P级/150VA耦合电容器额定电容量（μF）0.01（0.005）系统中性点接地方式中性点直接接地方式绝缘水平额定工频耐受电压（kV）（方均根值）460 额定雷电全波冲击耐受电压（kV）（峰值）950 额定雷电截波冲击耐受电压（kV）（峰值）1050一次接线端子的允许机械负载水平拉力＞3000N 横向拉力＞3000N 垂直拉力＞3000N安全系数正常≥3.5短时≥1.67生产厂家平高集团有限责任公司3.17.3 瓷柱式SF6断路器规范项目名称参数名称及型号SF6瓷柱式断路器（分相操作2台）LW25-252 SF6瓷柱式断路器（三相电气联动4台）断路器各参数断路器型式与时间参数设备名称SF6瓷柱式断路器型式SF6瓷柱式、防污型额定电压(kV) 220最高电压(kV) 252额定频率(Hz) 50额定电流(A) 4000断口数 1额定操作顺序O-0.3S-CO-180S-CO 开断时间(ms) 60分闸时间(ms) ≤30合闸时间(ms) 80-110重合闸无电流间隙时间(ms) 300合分时间(ms) 50～70分闸不同期性相间(ms) 3合闸不同期性1)相间(ms) 42)同相断口间(ms)自振频率(Hz) 8.7绝定绝缘水平额定工频1min耐受电压断口(kV) 460＋145对地(kV) 460额定雷电冲击耐受电压（1.2×50μs）峰值断口(kV) 1050＋206对地(kV) 1050额定操作雷电冲击耐受电压（250×2500μs）峰值断口(kV) /对地(kV) /短路开断参数额定短路开断电流（首相开断系数）（kA） 1.3额定出线端子故障的瞬态恢复电压特性额定短时耐受电流和持续时间（s）Mar-50额定峰值耐受电流（kA）125额定（短路）关合电流（kA）125失步开断电流（kA）12.5工频自恢复电压（kV） 2.0X252/√3 瞬态恢复电压（kV/μs） 2开断近区故障电流（kA）45/37.5 振幅系数/电源侧恢复电压（kV）/恢复电压上升速度（kV/μs）22开断线路充电电流（A）/工频恢复电压（kV）/最大操作过电压（相对地）（kV）开合励磁电流（A）/工频恢复电压（kV）/过电压（kV）/其它特性参数无线电干扰电压（RIV）500 绝缘子伞间距与伞伸出之比（s/p）≥0.9 干弧距离（mm）≥2000瓷套表面爬电距离瓷套表面爬电距离1）对地（mm）≥7812 2）断口间（mm）≥7812 1）开断额定短路开断电流的次数≥20 2）开断额定电流的次数≥5000 断路器主回路的电阻值（Ω）≤45操动机构的型式操动机构的合闸电源回路1）电压（V）DC220 2）频率（Hz）/ 3）每相合闸线圈的只数 14）每只合闸线圈的稳态电流（A） 2 5）每只合闸线圈的直流电阻（Ω）110操动机构的分闸电源回路1）电压（V）220 2）频率（Hz）/ 3）每相分闸线圈的只数 2 4）每只分闸线圈的稳态电流（A） 2.5 5）每只分闸线圈的直流电阻（Ω）60弹簧储能机构弹簧机构储能电机功率100弹簧机构储能电机额定电压DC220/110\AC220 弹簧机构储能电机储能时间15气体断路器的压力参数（20°C时绝对压力1)最高（MPa）0.42)正常（MPa）0.43)最低（MPa）0.334)报警气压（MPa）0.355)闭锁气压（MPa）0.33 断路器内SF6气体的湿度要求（20°C）长期允许运行值（μl/l）≤300 SF6气体断路器的年漏气率（%）0.30%断路器重量尺寸1)每台断路器总重(kg) 35002)每相断路器总重(kg) 1000断路器外形尺寸(mm) 长、宽、高1550×1300×7150生产厂家西安西电高压开关有限责任公司3.17.4 220KV刀闸规范型号系列GW7B GW10 GW13 JW额定参数额定电压（kV）220 220 110 220 最高电压（kV）252 252 126 252 额定频率（Hz）50 50 50 50额定电流（A）3150 2500 630 630 额定动稳定电流峰值(kA) 125 125 50 125 额定热稳定电流及其额定持续时间(S)18323 18323 18323 18323 分、合闸时间(参考)(S) 12 9 9 12 分、合闸平均速度（参考）(m/s)0.3-0.5 0.3-0.5 0.3-0.5 0.3-0.5额定绝缘额定工频1min耐受电压：断口(kV)460+145 460+145 265 460+145 额定工频1min耐受电压：对地(kV)460 460 200 460型号系列GW7B GW10 GW13 JW 额定雷电冲击耐受电压峰值(1.2/50μs)；断口（kV）1150 1150 630 1150额定雷电冲击耐受电压峰值（1.2/50μs）；对地(kV)1050 1050 450 1050 4）支柱式绝缘子表面最小爬电距离（mm）7812 7812 3906 7812开断母线转移电流的能力1）恢复电压（V）300 300 300 300 2）开断电流（A）1600 1600 1600 1600 3）开断次数（次）100 100 100 10012 开断电容电流值（A） 1 1 1 113 开断小电感电流值（A）0.5 0.5 0.5 0.5隔离开关的型式1）垂直开启式√2）水平开启式√是否带接地开关1）双侧带接地开关√2）单侧带接地开关√3）不带接地开关√操动机构的型式1）型号CJ6A CJ6A CS20-X CJ6A 2）三相联动或分相操作三相联动三相联动三相联动三相联动3）电动、手动或其它电动并手动电动并手动电动并手动电动并手动4）电动电压（V）AC380/220，DC220AC 380/220，DC220AC 380/220，DC220 5）控制电压（V）AC380/220，DC220AC 380/220，DC220AC 380/220，DC220接地开关的操动机构型式1）型号CS20-X CS20-X / / 2）三相联动或分相操作三相联动三相联动/ / 3）电动、手动或其它手动手动/ / 4）电动电压（V）/ / / / 5）控制电压（V）/ / / /生产厂家西安西电高压开关有限责任公司3.17.5 隔离开关规范分类GW7B隔离开关型号GW7B-252DW/2000AGW7B-252DW/3150AGW7B-252DW/2500AGW7B-252IIDW/1250AGW7B-252IIDW/2500A隔离开关名称220kV水平旋转开启式隔离开关220kV水平旋转开启式隔离开关220kV水平旋转开启式隔离开关220kV水平旋转开启式隔离开关220kV水平旋转开启式隔离开关分 类 GW10GW13 JW 隔离开关 型号 GW10-252W/2000A GW10-252W/2500A GW13-126W/630A JW-252W 隔离开关 名称 220kV 垂直伸缩式隔离开关220kV 垂直伸缩式隔离开关中性点隔离开关220kV 接地开关接地方式 不接地 不接地 使用地点 主变、起备变出线主变、起备变操作方式 主刀电动并手动，地刀手动，操动机构为三相联动手动并电动3.17.6 避雷器的基本技术规范：项 目 配电装置避雷器中性点避雷器型 号Y10W-204/532（15台） Y1.5W-146/320(3台)系统额定电压（kV ） 220 220 被保护设备类型 配电装置 变压器中性点避雷器额定电压（kV ） 204 146 持续运行电压（kV ） 159 116 标称放电电流（kA ） 10 1.5 工频参考电压(kV) >204 直流1mA 参考电压(kV) >296 >205 陡波冲击电流残压峰值（kV ） ≤576 雷电冲击电流残压峰值(kA) ≤532 ≤320 操作冲击电流残压峰值(kA)≤445 ≤299 通流容量大电流冲击电流有效值(kA)100 10 2ms 方波电流(A) 800 800 线路放电等级3 1 瓷套爬电距离(mm) >7812 >3905 大电流压力释放(kA)40 5生产厂家西安西电高压开关有限责任公司接地方式 单接地 单接地 单接地 双接地 双接地 使用地点 主变、起备变母联出线PT出线操作方式 主刀电动并手动，地刀手动，操动机构为三相联动。
110-220KV变电所电流互感器通用配置原则

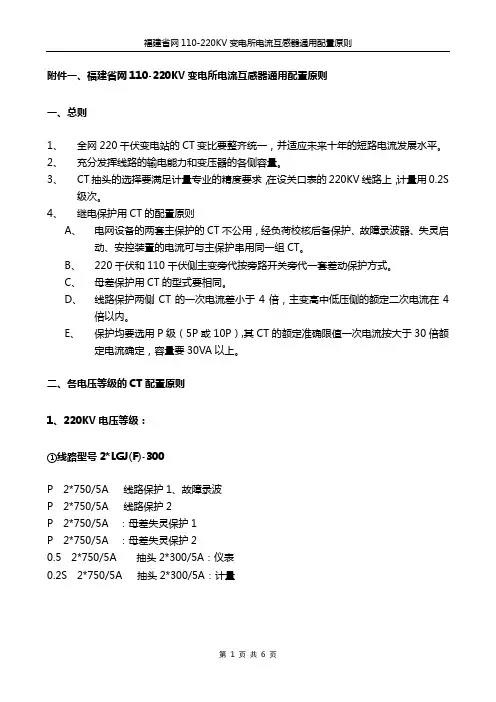

附件一、福建省网110-220KV变电所电流互感器通用配置原则一、总则1、全网220千伏变电站的CT变比要整齐统一，并适应未来十年的短路电流发展水平。
