自相关仪原理简介

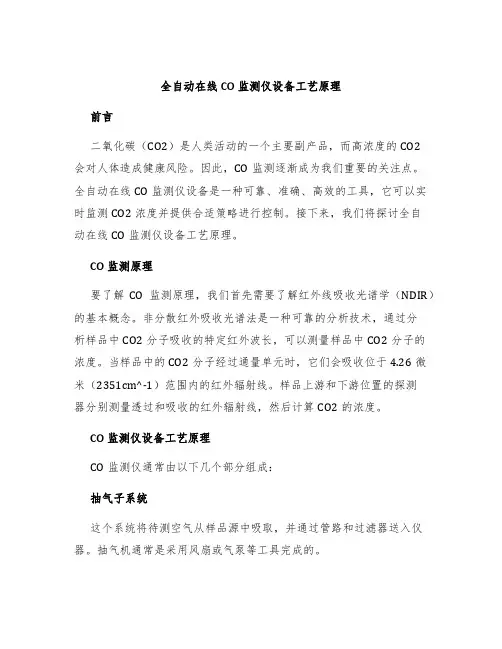

全自动在线CO监测仪设备工艺原理
全自动在线CO监测仪设备工艺原理前言二氧化碳（CO2）是人类活动的一个主要副产品，而高浓度的CO2会对人体造成健康风险。
因此，CO监测逐渐成为我们重要的关注点。
全自动在线CO监测仪设备是一种可靠、准确、高效的工具，它可以实时监测CO2浓度并提供合适策略进行控制。
接下来，我们将探讨全自动在线CO监测仪设备工艺原理。
CO监测原理要了解CO监测原理，我们首先需要了解红外线吸收光谱学（NDIR）的基本概念。
非分散红外吸收光谱法是一种可靠的分析技术，通过分析样品中CO2分子吸收的特定红外波长，可以测量样品中CO2分子的浓度。
当样品中的CO2分子经过通量单元时，它们会吸收位于4.26微米（2351cm^-1）范围内的红外辐射线。
样品上游和下游位置的探测器分别测量透过和吸收的红外辐射线，然后计算CO2的浓度。
CO监测仪设备工艺原理CO监测仪通常由以下几个部分组成：抽气子系统这个系统将待测空气从样品源中吸取，并通过管路和过滤器送入仪器。
抽气机通常是采用风扇或气泵等工具完成的。
通量单元通量单元是CO检测仪的重要组成部分，它包括一小段光路，光路中待测空气（样品）会被光线照射，然后经过检测器。
滤光单元滤光单元是一种光学装置，用于提高CO的检测灵敏度。
其设计灵感来自于NDIR技术中的微弱信号——光谱干扰。
滤光单元通过滤除光源特定波长范围内的光线，提高了检测器的信噪比，进而提高了检测精度和灵敏度。
指示器指示器通常是一块显示屏或灯光，用于直观地显示CO的浓度水平，以便用户只需一眼即可快速了解CO的情况。
控制模块控制模块是仪器的大脑，负责将检测器的原始数据转化为可读的结果并提供报警信号。
控制模块还可以与其他控制或数据采集设备通信，以实现全自动在线检测。
总结通过了解CO监测的基本原理和全自动在线CO监测仪设备的工艺原理，我们可以更好地掌握CO监测的方法和步骤，从而更好地保护人类健康和环境安全。
全自动在线CO监测仪设备作为一种高效的监测工具，广泛应用于工业、建筑、医疗、学校和其他领域，将对我们日常生活的安全带来更大的保障。

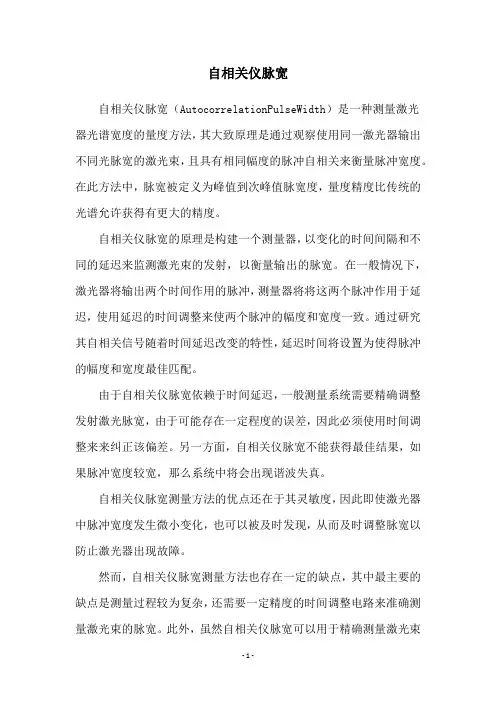

自相关仪脉宽
自相关仪脉宽自相关仪脉宽（AutocorrelationPulseWidth）是一种测量激光器光谱宽度的量度方法，其大致原理是通过观察使用同一激光器输出不同光脉宽的激光束，且具有相同幅度的脉冲自相关来衡量脉冲宽度。
在此方法中，脉宽被定义为峰值到次峰值脉宽度，量度精度比传统的光谱允许获得有更大的精度。
自相关仪脉宽的原理是构建一个测量器，以变化的时间间隔和不同的延迟来监测激光束的发射，以衡量输出的脉宽。
在一般情况下，激光器将输出两个时间作用的脉冲，测量器将将这两个脉冲作用于延迟，使用延迟的时间调整来使两个脉冲的幅度和宽度一致。
通过研究其自相关信号随着时间延迟改变的特性，延迟时间将设置为使得脉冲的幅度和宽度最佳匹配。
由于自相关仪脉宽依赖于时间延迟，一般测量系统需要精确调整发射激光脉宽，由于可能存在一定程度的误差，因此必须使用时间调整来来纠正该偏差。
另一方面，自相关仪脉宽不能获得最佳结果，如果脉冲宽度较宽，那么系统中将会出现谐波失真。
自相关仪脉宽测量方法的优点还在于其灵敏度，因此即使激光器中脉冲宽度发生微小变化，也可以被及时发现，从而及时调整脉宽以防止激光器出现故障。
然而，自相关仪脉宽测量方法也存在一定的缺点，其中最主要的缺点是测量过程较为复杂，还需要一定精度的时间调整电路来准确测量激光束的脉宽。
此外，虽然自相关仪脉宽可以用于精确测量激光束的脉宽，但它并不能判断激光器的能量是否为常数，也无法判断激光的多普勒漂移和声学混叠情况。
总之，自相关仪脉宽对于精确测量激光器光谱宽度具有重要意义，它可以及时发现激光器内脉冲宽度微小变化，并通过调整到最佳发射脉宽，从而保证良好的光学特性。
但是由于其复杂的测量过程，需要一定精度的时间调整电路，另外它仅能测量激光器脉宽，无法用于判断激光器的其它特性。
自相关仪
超短脉冲激光的相位与振幅测试测试激光脉冲的光谱随时间变化的方法，成为频率分辨光学开关法（FROG），它是一种能以各种实验几何形式应用的通用技术。
主要有两种几何形式：放大系统的自衍射（SD FROG）和振荡器的二次谐波（SHG-FROG）。
SHG-FROG可以在450nm~2000nm范围内工作，主要取决于非线性晶体。
由于时间-带宽不确定原理的影响，所以超短激光脉冲具有很大的带宽。
如光谱分量同时进入激光脉冲的带宽范围内，可认为该脉冲已达到其变换极限。
脉冲达到变换极限说明其持续时间最短。
材料特性（如色散）能改变光线光谱分量之间的（相位）关系，从而能及时有效地从脉冲中分离蓝色和红色分量。
这就是啁啾效应，对于超短脉冲而言，它能及时延长脉冲。
虽然自相关仪能测量超短脉冲的持续时间，但是它不能对不同光谱分量之间的相位关系进行测试。
主要原因是自相关仪采用了单元素光电探测器，它能有效合并脉冲的光谱轮廓。
FROG是一种能监视脉冲光谱轮廓随时间变化的先进技术。
我们能利用这些技术完整地重建电场。
在这些技术中，FROG是最直接和最简单的方法。
如上所述，FROG能完整地恢复输入场的相位，却不存在自相关导致的模糊性。
每种几何外形都有一定的优势与局限，这要根据需测量的激光脉冲的应用环境具体判断。
SD FROG跟踪能提供脉冲的直观画面（保留时间方向），这正是我们迫切需要的实时激光对中功能。
而且它的几何外形与扫描式自相关仪完全相同，其中的非线性介质是一片薄玻璃（<200μm），因此这种几何外形不仅极具成本效益，而且便于直接应用。
在衰减过程中，SD FROG 需要相对较高的峰值功率，但大部分超快振荡器都无法提供这种功率，因此它仅限于在放大系统中使用。
SHG FROG是应用很广泛的FROG，它其实就是一种光谱分辨自相关仪。
虽然光谱相位会在测量时丢失，但我们能利用有效的算法推断出光谱相位的阶次和幅度，这样当需要再次测量时就能确定相位信息。

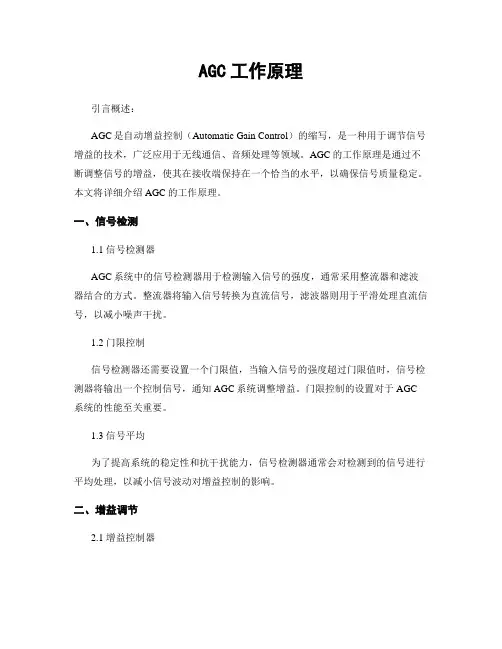

AGC工作原理
AGC工作原理引言概述：AGC是自动增益控制（Automatic Gain Control）的缩写，是一种用于调节信号增益的技术，广泛应用于无线通信、音频处理等领域。
AGC的工作原理是通过不断调整信号的增益，使其在接收端保持在一个恰当的水平，以确保信号质量稳定。
本文将详细介绍AGC的工作原理。
一、信号检测1.1 信号检测器AGC系统中的信号检测器用于检测输入信号的强度，通常采用整流器和滤波器结合的方式。
整流器将输入信号转换为直流信号，滤波器则用于平滑处理直流信号，以减小噪声干扰。
1.2 门限控制信号检测器还需要设置一个门限值，当输入信号的强度超过门限值时，信号检测器将输出一个控制信号，通知AGC系统调整增益。
门限控制的设置对于AGC 系统的性能至关重要。
1.3 信号平均为了提高系统的稳定性和抗干扰能力，信号检测器通常会对检测到的信号进行平均处理，以减小信号波动对增益控制的影响。
二、增益调节2.1 增益控制器AGC系统中的增益控制器根据信号检测器输出的控制信号，调节信号放大器的增益。
增益控制器通常采用反馈控制的方式，不断监测输出信号的强度，并根据反馈信号调整增益。
2.2 增益范围增益控制器需要设置一个合适的增益范围，以确保在信号强度变化较大时能够及时做出调整。
增益范围的设置需要根据具体的应用场景和信号特性进行调整。
2.3 增益平稳性为了保证系统的稳定性和信号质量，增益控制器需要具有良好的平稳性，即在信号强度变化较快时能够快速调整增益，并在信号稳定时保持增益不变。
三、反馈控制3.1 反馈路径AGC系统中的反馈控制是通过监测输出信号的强度，实现对增益的动态调节。
反馈路径通常包括输出信号检测器、增益控制器和信号放大器，构成一个闭环控制系统。
3.2 反馈延迟为了避免反馈控制引入过大的延迟，AGC系统需要设计合适的反馈路径，以确保反馈信号能够及时传递给增益控制器并实现增益调节。
3.3 反馈稳定性反馈控制的稳定性对于AGC系统的性能至关重要，需要避免反馈路径中浮现振荡或者不稳定的情况，以确保系统能够稳定工作。
自相关仪超快飞秒脉冲激光测量
超快飞秒脉冲激光测量一、超快激光是什么？我们所说的超快激光器，一般是指脉冲宽度达到皮秒量级的脉冲激光器。
其具有一下特点：（1）具有极短的激光脉冲。
脉冲持续时间只有几个皮秒或飞秒。
（2）具有极高的峰值功率。
其电场远远强于原子内库仑场，具有极高的电场强度，足以使任何材料发生电离。
近十几年来，由于啁啾脉冲放大(chirped pulseamplification, 简称CPA)技术的提出和应用，宽带激光晶体材料（如掺钛蓝宝石）的出现，以及克尔透镜锁模技术的发明，使超强超快激光技术得到迅猛发展。
小型化飞秒太瓦（1012瓦）甚至更高数量级的超强超快激光系统已在各国实验室内建成并发挥重要作用。
图1、100飞秒激光器时域分布最近，更短脉冲和更高功率的激光输出，如直接由激光振荡器产生的短于5飞秒的激光脉冲，小型化飞秒100太瓦级超强超快激光系统，以及CPA技术应用到传统大型钕玻璃激光装置上获得1拍瓦（1015瓦）级激光输出已有报道，激光功率密度达到1019～1020瓦 /厘米2的超强超快激光与物质相互作用研究也已开始进行。
传统的激光放大采用直接的行波放大，而对超短激光脉冲来说，随着能量的提高，其峰值功率将很快增加，并出现各种非线性效应及增益饱和效应，从而限制了能量的进一步放大。
图2、脉冲序列分布CPA技术的原理是，在维持光谱宽度不变的情况下通过色散元件将脉冲展宽好几个数量级，形成所谓的啁啾脉冲。
这样，在放大过程中，即使激光脉冲的能量增加很快，其峰值功率也可以维持在较低水平，从而避免出现非线性效应及增益饱和效应，保证激光脉冲能量的稳定增长。
当能量达到饱和放大可获得的能量之后，借助与脉冲展宽时色散相反的元件将脉冲压缩到接近原来的宽度，即可使峰值功率大大提高。
为了突破CPA技术的一些局限性，目前国际上正在积极探索发展新一代超强超快激光的新原理与新方法，如啁啾脉冲光学参量放大（OPCPA）原理，目标是创造更强更快的强场超快极端物理条件，特别是图3、钛蓝宝石超快激光器获得大于（等于）1021瓦/厘米2的可聚焦激光光强。
微动空间自相关法-概述说明以及解释
微动空间自相关法-概述说明以及解释1.引言1.1 概述概述微动空间自相关法是一种用于分析微动现象的数学方法。
微动是指指物体在空间中微小的运动或变形，而微动现象则是指由此引起的一系列变化。
微动空间自相关法通过自相关分析的方式，可以有效地对微动现象进行定量的描述和分析，并提取出相关特征。
本文旨在介绍微动空间自相关法的原理和应用。
首先，我们将对微动现象及其在科学研究和工程实践中的重要性进行概述。
随后，我们将详细介绍微动空间自相关法的理论基础，并阐述其原理和实施步骤。
此外，我们还将讨论微动空间自相关法在不同领域中的应用案例，并分析其优势和局限性。
通过本文的阅读，读者将能够全面了解微动空间自相关法的基本概念、原理和应用。
希望本文能够为学术研究人员和工程技术人员提供一种新的思路和方法，以便更好地分析和解决微动现象相关的问题。
在未来的研究中，微动空间自相关法有望在更广泛的领域中得到应用，并为科学研究和工程实践带来更多的创新和突破。
1.2 文章结构文章结构是指文章的组织框架和部分内容安排的方式。
一个良好的文章结构可以帮助读者更好地理解文章的主旨和内容，并使文章更有逻辑性和条理性。
本文将按照以下结构进行展开：2. 正文2.1 理论基础在介绍微动空间自相关法之前，我们需要了解一些相关的理论基础。
包括微动空间分析、相关性原理等。
微动空间分析是一种用于研究微小运动的方法，通过对视觉图像或视频的处理和分析，可以获取物体的微小变化信息，从而实现对物体的追踪、定位以及运动分析。
相关性原理是描述两个变量之间相关关系的数学原理，可以用于衡量微动空间中不同区域之间的相关性。
2.2 微动空间自相关法的原理微动空间自相关法是一种基于相关性原理的分析方法，用于对微小运动进行定量研究。
在这种方法中，我们首先将视觉图像或视频进行前期处理，去除噪声和干扰。
然后，将处理后的图像或视频分割成若干个小区域，对每个区域的微动进行分析。
具体而言，微动空间自相关法通过计算每个区域内不同时间点的像素变化之间的相关性来衡量微小运动的幅度和方向。
基于迈克耳孙干涉仪的自相关仪
１ ３ ４ ６ ７ １０ ｉω ｔ ＋ τ ｉφ ｉω ｔ ｉφ １１ ２ω ｉω ｔ ＋ τ ｉφ ｉω ｔ ｉφ ２ ２ω １２ ɕ ｉω ｔ ＋ τ ２ ２ ｉω ｔ －ɕ ɕ ２ ｉ２ ω ｔ ＋ τ －ɕ １ ｉω ｔ ＋ τ ２ ｉω ｔ ２ ｉ２ ω ｔ
２０１６－ ０２－ ２０ ； ２０１７－ ０５－ ２０ 收稿日期： 修回日期： 山东教育厅项目 （ＳＤＹＹ１５００３）、 山东省自然科学基金 （ＺＲ２０１５ＡＭ００３ ）、 山东省研究生教育创新计划项目（ＳＤＹＣ１６００２ ）、 哈尔滨 ㊀ 基金项目： 工业大学研究生教育教改项目（ＷＨ２０１５００８）资助 刘文军， （１９６８ —）， 山东威海人， 博士， 哈尔滨工业大学（威海）光电科学系副教授， 主要从事物理教学工作以及超短激光方面 ㊀ 作者简介： 的研究工作 ． 高仁喜， ㊀ 通讯作者： ｅｍａｉｌ ： ｇａｏｒｅｎｘｉ＠ １６３．ｃｏｍ ㊀
ɕ ４ ４ １ －ɕ ɕ ２ －ɕ ɕ ２ ２ ２ －ɕ ɕ －ɕ ＋ɕ ３ －ɕ ｉω τ ＋ɕ ２ ２ ｉ２ ω τ ４ －ɕ １ ２ ３ ４
２㊀
实验
图 ２㊀ 自相关仪实物图与实验结果
３㊀
图 ２ （ａ ）为基于迈克耳孙干涉仪的自相关仪实 物图， 待测脉冲被分光镜一分为二， 其中之ቤተ መጻሕፍቲ ባይዱ通过 迈克耳孙干涉仪的固定臂，另一部分通过迈克耳 孙干涉仪的移动臂，二者通过会聚透镜会聚到厚 度为 ５０ μｍ 的 ＢＢＯ 非线性晶体中， 光电二极管接 收到自相关信号，自相关信号的强度随固定臂和 移动臂之间的时间延迟量的大小而变化，移动臂 的移动步幅为 ３０ ｎｍ ， 最大行程为 ２ ｃｍ． 图 ２ （ｂ ）为 对激光器输出脉冲的干涉相关测量结果，干涉相 关图半峰值处的全宽度为 １６ ｆｓ． 由于激光器输出 的是双曲正割形脉冲，根据傅里叶光学中自相关 原理： 双曲正割形脉冲半峰值处的全宽度为自相 关半峰值处全宽度的 ０． ６４８２ 倍，因此脉冲的宽度 约为 １０ ｆｓ； 让激光器输出的 １０ ｆｓ 通过玻璃后，脉 冲在玻璃中发生色散， 脉冲被展宽， 展宽后脉冲的 干涉相关的测量结果如图 ２ （ｃ ）所示， 干涉相关图 半峰值处的全宽度为 １０２ ｆｓ． 由于实验中激光通过 玻璃时的能量控制在线性光学范围内，并没有非 线性光学现象发生，玻璃中的色散导致脉冲光谱 中各频率分量的相速大小发生变化，在脉冲电场 的相位中引入时间啁啾，因此玻璃中的色散仅仅 导致脉冲被展宽， 而不会改变脉冲的形状； 因此展 宽后脉冲的宽度为 ６６ ｆｓ．
自相关仪工作原理
自相关仪工作原理
自相关仪是一种用来测量信号的自相关函数的仪器。
其工作原理基于信号的相似性和重复性。
当一个信号经过自相关仪时，它首先会被分成多个相等长度的子信号，然后每个子信号与原始信号进行逐个数据点的比较。
自相关仪通过计算每个数据点的乘积，并对所有数据点进行累加，得到一个单一的数值作为结果。
在自相关仪中，如果信号的两个子区域在时间上高度相似，则它们之间的乘积将产生一个正的归一化结果。
相反，如果两个子区域的相似度较低，则他们之间的乘积将产生一个负的或接近于零的归一化结果。
这种自相关函数提供了信号的时间上的重复性信息。
自相关仪可以用于各种应用，例如音频处理、图像处理、雷达测量和通信系统。
它常用于验证信号的时域特征，并帮助识别和分析复杂信号中的特定模式和重复性。
总的来说，自相关仪的工作原理是基于对信号的自相关函数的计算，通过分析信号的重复性和相似性来提供有关信号时域特征的信息。
自动影像仪原理
自动影像仪原理
自动影像仪是一种使用光电转换器件将光信号转换为电信号的设备，它能够根据输入光信号的强弱和颜色值，自动调整曝光时间和光圈大小，实现对图像的自动捕捉和处理。
自动影像仪的原理主要包括以下几个方面：
1. 光电转换：自动影像仪内部配备了光敏电子器件，如光电二极管或光电三极管等，它们能够将输入的光信号转换为相应的电信号。
2. 光信号采集：自动影像仪内部设置了光学镜头系统，用于收集来自目标物体的光信号。
光学镜头能够将光信号聚焦到光敏电子器件上，并保证图像的清晰度和准确性。
3. 自动曝光控制：自动影像仪通过对输入光信号的强弱进行检测和分析，自动调节曝光时间，使得图像能够在不同环境下得到适当的曝光。
在低光条件下，自动影像仪会增加曝光时间，以增强图像亮度；在高光条件下，自动影像仪会减少曝光时间，以避免图像过曝。
4. 自动白平衡控制：自动影像仪能够通过对输入光信号的颜色值进行检测和分析，自动调节光圈大小，使得图像能够呈现真实的颜色。
它通过根据输入光信号中的白色参考点，调整红、绿、蓝三个通道的增益，以保证图像的色彩准确性。
5. 图像处理和输出：自动影像仪通过内部的图像处理算法，对
采集到的图像进行去噪、锐化、增强等处理，以提高图像的质量和细节。
最后，它将处理后的图像信号通过接口输出，供用户进行进一步分析和应用。
自相关仪脉宽
自相关仪脉宽
自相关仪脉宽是一种工程和科学应用中广泛使用的测量技术，旨在测量信号的脉冲宽度和频谱宽度。
由于信号的振幅、相位和频率可能随时间变化，宽测量工具是评估信号性能的有效方法之一，并可用于调节和修复信号参数。
脉宽测试仪在生物医学物理学、地球物理学、声学物理学等多个领域中得到广泛应用。
它利用脉宽调制信号的特性，来测量信号的脉宽和频谱宽度，这对于测量和控制不同的脉冲源至关重要。
脉宽仪分为两大类：自相关仪和不相关仪。
前者通过在某一时刻的脉冲调制信号，通过多次重复测量，得到一个连续的脉冲宽度值。
自相关仪脉宽有许多优点，其中最重要的一个优势就是它拥有非常好的测量准确度。
自相关仪脉宽测量准确度可以达到毫秒级别，还可以实现高精度的同步记录信号参数。
如果使用不相关仪脉宽，准确度就不能达到这种程度，只能达到微秒级别的准确度，同步记录信号参数也非常困难。
另外，自相关仪脉宽可以在任何频率范围内测试信号，而不相关仪脉宽只能在特定频率范围内测试信号。
自相关仪脉宽仪可以在任何环境下测量，并可以在混合信号中准确测量信号，而不相关仪脉宽仪则不行。
- 1 -。
自动观测设备相关知识培训
自动观测设备相关知识培训1. 概述自动观测设备是一种能够自动进行数据采集和观测的设备，广泛应用于气象、环境监测、地震等领域。
本文将介绍自动观测设备的基本原理、常见类型以及操作和维护方面的知识，旨在培训读者全面了解和掌握自动观测设备相关知识。
2. 自动观测设备基本原理自动观测设备基于各种传感器和仪器，通过测量和记录数据来实现观测。
其基本原理包括以下几个方面：2.1 传感器自动观测设备常用的传感器包括温度传感器、湿度传感器、压力传感器、光照传感器等。
传感器能够将各种物理量转化为电信号，并通过数据采集系统记录下来。
2.2 数据采集系统数据采集系统是自动观测设备的核心部件，用于接收传感器信号并将其转化为数字信号进行处理和存储。
数据采集系统还可以进行数据校正、数据分析和数据传输等功能。
2.3 数据存储自动观测设备通常会将采集到的数据存储在内部存储器或外部存储介质中，以便后续的数据分析和应用。
常见的数据存储介质包括硬盘、固态存储器和云存储等。
3. 自动观测设备类型根据应用领域和观测对象的不同，自动观测设备可以分为多种类型。
以下是常见的几种类型：3.1 气象观测设备气象观测设备用于测量和记录气温、湿度、风速、风向等气象要素。
常见的气象观测设备包括气象站、气象雷达、气象探空仪等。
3.2 环境监测设备环境监测设备常用于测量和记录大气污染物、水质污染物、噪音等环境要素。
常见的环境监测设备包括空气质量监测仪、水质监测仪、噪音监测仪等。
3.3 地震观测设备地震观测设备用于测量和记录地壳运动、地震、地磁等地震要素。
常见的地震观测设备包括地震仪、地磁仪、地表位移仪等。
4. 自动观测设备操作和维护为了确保自动观测设备的正常运行和准确观测，需要进行一些操作和维护工作。
以下是操作和维护的几个方面：4.1 设备校准和校验自动观测设备需要定期进行校准和校验，以保证数据的准确性和可靠性。
校准过程中需要根据设备说明书进行操作，并使用标准物质进行比对和调整。
自相关仪原理简介
⾃相关仪原理简介⾃相关仪原理简介脉冲宽度是脉冲激光器的重要性能指标，利⽤扫描⾃相仪可以测量ps和fs的脉冲宽度。
随着激光器的问世脉冲激光器由于峰值功率⾼⽽获得⼴泛的应⽤，⽬前在化学反应动⼒学、⾮线性光学、光语分析、激光加⼯、激光测距等科技领域都采⽤脉冲激光器作为光源。
脉冲激光器的脉冲宽度已从毫秒和纳秒提⾼到⽪秒和飞秒。
关于脉冲激光器脉冲宽度的定义，对于单纵模输出，其脉冲宽度定义为脉冲⾼度50%的全脉冲宽度（FWHM）；对于多模输出，其脉冲宽度为最佳拟合包络脉冲的FWHM。
对于⼀般脉冲激光器，通常可以利⽤⼀台带宽⼤于350MHz的⽰波器，和快速光电⼆极管（升降时间⼩于1ns）进⾏测量。
对于ps和fs脉冲激光器，则只能使⽤条纹相机，或扫描⾃相关仪进⾏测量。
扫描⾃相关仪是近⼗多年来发展的专门⽤于测量脉冲宽度的新型仪器，具有⾼分辫率、⾼灵敏度和使⽤⽅便等优点。
⽬前已出现多种型号的⾃相关仪可⽤于探测超短光学脉冲的瞬时宽度，提供最佳的灵敏度和分辫率，适于测量锁模染料或蓝宝⽯激光器的fs脉冲和脉冲半导体激光器或Nd-YAG/YLF激光器的ps脉冲。
利⽤测量激光的脉冲宽度，整套系统应包括光学系统和⽤于控制与显⽰的计算机系统。
⾃相关仪的光学系统类似于迈克尔逊⼲涉仪的结构，可以有两种形式共线的和⾮共线的，如图所⽰。
图中⼊射光脉冲经分束⽚分为两束光，然后分别经两棱镜反射后再次共轴输出，即为共线型。
By guruntech显然，调节棱镜的位置可以使两束光分别有不同的光程，连续改变棱镜的位置可以形成⼀个脉冲序列对另⼀脉冲序列的扫描，形成相关函数的波形。
选择倍频晶体的⽅向使输⼊光E(t)和E(t-τ)⼀两束光的波⽮量都稍偏离相位匹配⽅向，因⽽在单独⼊射时不产⽣⼆次谐波，当两束光同时⼊射时因合成⽮量满⾜相位匹配条件则产⽣⼆次信频其信号与两束光强的乘积有关，由于倍频光信号仅与两束光强度的乘积项有关：因此所产⽣的⼆次谐波，由光电倍增管接收并予记录。
自相关仪使用指南pdf
自相关仪使用指南第一部特别注意事项1、使用后主机及时储存到干燥箱或湿度低于40%的环境中。
（原因：主机中有倍频晶体LBO,晶体表面容易潮解，潮解后，这块晶体就没用了）2、使用中，进入主机中的光束，功率小于50毫瓦，一般30毫瓦左右为佳，可通过调整软件的增益GAIN来提高信号，软件中出现饱和或OVERLOAD，一定要赶紧档光并减小功率或增益。
（原因，功率超过标准会打坏探测信号的元件，还挺灵敏的，自相关仪就坏了）3、请勿擅自拆自相关仪，也请勿把外部的45度镜拆下，因为那是经过调试安装好的，45度镜的旋钮是可以正常操作，方便对光的。
4、自相关仪外部几个千分尺的数据，请保持在说明书上对应的读数，请勿大动，可以微调。
5、要求输入激光的偏振态为水平偏振，请自行调节激光输出偏振态，以满足测试要求。
圆偏振，只要水平偏振的分量够大也可以，如果是竖直偏振，请转换偏振态，否则无信号响应。
6、软件安装及软件使用，需要预先调整操作系统的语言设置，需设置为“英语”。
通过控制面板设置区域语言完成。
7、对输入光的要求为：水平等高、发散角越小越好，请预先自行调整一段范围内的光的状态，大约要求50CM内等高不发散不聚焦。
第二部使用方法1、接好线路，正常开启软件及控制卡。
接线如图1和图2所示。
图1图22、开启软件后，适当增大增益GAIN到能看到噪声信号的范围；将脉宽范围设置为1.5PS左右（针对飞秒阶段的脉宽）。
3、开始对光工作。
将激光打到45度反射镜中心（有辅助的对光工具卡位的），再通过45度反射镜反射进入自相关仪内部（有辅助的对光工具卡位的），再通过自相关仪上的十字叉辅助观察信号（十字叉观察到的信号是入射光的反射光，与入射光波长相同，如果是红外，请用辅助卡片观测）。
看到十字叉正中有光点，说明对光对好了，若没有光点，说明还没对正，需要再对一下，如图3所示，可微调45度镜，以调整光点位置，越正中越好。
图34、对光完成后，基本软件中是能出现信号的，一个自相关信号，若完全没有信号，则是对光没对好，若有信号，但是很弱很弱，请适当调大GAIN，以及微调镜架、光路、倍频晶体角度（软件上）、自相关仪外部的千分尺的读数等，，，只要有信号，就朝着信号增强的方向调整。
