项次
检查项目
规定值或允许偏差
实测值或实测偏差值
质量评定
1
2
3
4
5
6
7
8
9
10
平均
(代表)值
合格率(%)
权值
得分
1△
压实度(%)
代表值
符合规范要求
3
2
平整度
σ(mm)
1.2
2
IRI(m/km)
2.0
3
弯沉值(0.01mm)
符合设计要求
2
4
渗水系数
300ml/min
2
5
抗滑
摩擦系数
符合设计要求
2
构造深度
6△
厚度
代表值
详参《检评标准》
3
合格值
详参《检评标准》
7
中线平面偏位(mm)
20
1
8
纵断高程(mm)
±15
1
9
宽度(mm)
详参《检评标准》
1
10
横坡(%)
±0.31合计来自外观鉴定减分意见
质量保证资料
减分
工程质量等级评定
得分:质量等级:
施工技术负责人:质检工程师:复核:日期:

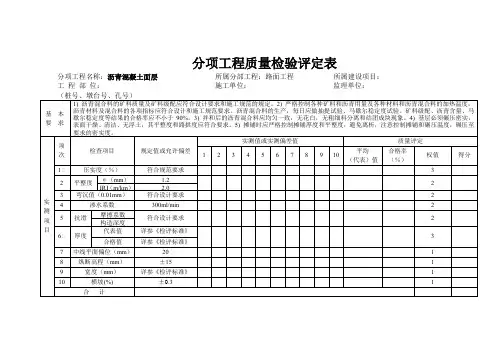

分项工程质量检验评定表
分项工程名称:沥青混凝土面层所属分部工程:路面工程所属建设项目:
工程部位:施工单位:监理单位:
(桩号、墩台号、孔号)
基本
要求
1)沥青混合料的矿料质量及矿料级配应符合设计要求和施工规范的规定。2)严格控制各种矿料和沥青用量及各种材料和沥青混合料的加热温度,沥青材料及混合料的各项指标应符合设计和施工规范要求。沥青混合料的生产,每日应做抽提试验、马歇尔稳定度试验。矿料级配、沥青含量、马歇尔稳定度等结果的合格率应不小于90%。3)拌和后的沥青混合料应均匀一致,无花白,无粗细料分离和结团成块现象。4)基层必须碾压密实,表面干燥、清洁、无浮土,其平整度和路拱度应符合要求。5)摊铺时应严格控制摊铺厚度和平整度,避免离析,注意控制摊铺和碾压温度,碾压至要求的密实度。
水泥土路基单元工程质量评定表

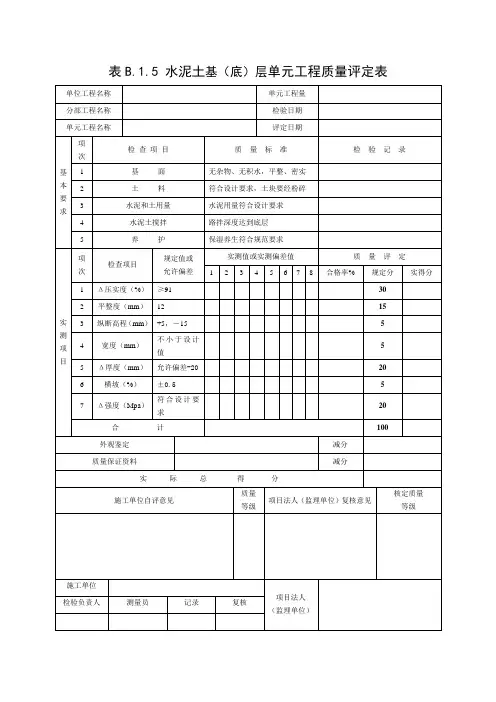

表B.1.5 水泥土基(底)层单元工程质量评定表
表B.1.5-1 水泥土基(底)层现场质量检测报告单
表B.1.6 水泥稳定粒料(碎石、砂砾或矿渣)基(底)层
表B.1.6-1 水泥稳定粒料(碎石、砂砾或矿渣)基(底)层
表B.1.7石灰稳定粒料(碎石、砂砾或矿渣)基(底)层单元工程质量评定表
表B.1.7-1 石灰稳定粒料(碎石、砂砾或矿渣)基(底)层
表B.1.8 填隙碎石(矿渣)基(底)层(路面)单元工程质量评定表
表B.1.8-1 填隙碎石(矿渣)基(底)层(路面)现场质量检测报告单
表B.1.9 沥青砼和沥青碎砾石路面单元工程质量评定表
表B.1.9-1 沥青砼和沥青碎砾石路面现场质量检测报告单
表B.1.10 路肩单元工程质量评定表
表B.1.12-1 土方路基现场质量检测报告单。
水泥混凝土面层-分项工程质量检验评定表
分项工程名称:水泥混凝土面层所属分部工程名称:路面工程 所属建设项目:XXX国道改线配套工程XXX大桥
工程部位: 施工单位:XXX二建设公司监理单位:XXX交通工程咨询监理公司
(桩号、墩台号、孔号) 编号:
基本
要求
符合《公路工程质量检验评定标准》JTJ071-98第5.2.1条的基本要求
实测项目
项
次
检查项目
规定值或
允许偏差
实测值或实测偏差值
质量评定
1
2
3
4
5
6
7
8
9
10
平均、代表值
合格率(%)
规定分
实得分
1
弯拉强度(MPa)
4.5
30
2
板厚度
(mm)
代表值
-5
20
极值
-10
3
平整度(mm)
5
15
4
抗滑构造深度(mm)
0.6
8
5
相邻板高差(mm)
2
8
6
纵、横顺直度(mm)
10
3
7
中线平面偏位(mm)
20
3
8路面宽度(mm)±20 Nhomakorabea5
9
纵断高程(mm)
±10
3
10
横坡(%)
±0.15
5
合计
100
外观鉴定
减分
监理
意见
质量保证资料
减分
工程质量等级评定
得分:质量等级:
检验负责人:检测:记录:复核:年月日
混凝土单元工程质量评定表
实测值
合格数 合格率 (点) (%)
模板平整度:相邻两板 1 面高差
局部不平(用 2m 直尺 2 检查)
2
3
5
2
5
10
3 板面缝隙
1
2
2
4 结构物边线与设计边线 结构物水平断面内部尺
5寸 6 承重模板标高
7 预留孔、洞尺寸及部位
10
15
±20 ±5 ±10
检测结果
共检测 点,其中合格
点,合格率 %
评定意见
5 △铺料间歇时间
符合要求,无初凝现象
上游迎水面 15m 以内无初凝现 象,其他部位初凝累计面积不超 过 1%,并经处理合格
6 积水和泌水
无外部水流入,泌水排出及 无外部水流入,有少量泌水,排除
时。
不够及时
插筋、管路等预埋
7 件保护
保护好,符合要求
有少量位移,但不影响使用
8 混凝土养护
混凝土表面保持湿润,无时 混凝土表面保持湿润,但局部短
主要检查项目全部符合质量标准。一般检查项目 准.检测项目实测点合格率 %.
质量标
工序质量等级
施工单位
监理单位
水利水电工程 混凝土钢筋工序质量评定表
单位工程名称
单元工程量
分部工程名称
施工单位
单元工程名称、部位
检验日期
年月日
项次
检查项目
质量标准
检验记录
△钢筋数量、规格尺寸、安
1 装位置
符合设计图纸
2 焊缝表面和焊缝中
干时湿现象
时间有时干时湿现象
△有表面平整要求
9 的部位
符合设计规定
局部稍超出规定,但累计面积不 超过 0。5%
7.路面分项工程质量检验评定样表
所属工程建设项目(合同段): 施工单位:中国五冶集团有限公司 分项工程编号:
项次
检查项目
规定值或允许偏差
实测值或实测偏差值
质量评定
1
2
3
4
5
6
7
8
9
10
平均值、 代表值
合格率 (%)
合格判定
≥试验室标准密度96%(*98%)
1△
压实度 (%)
≥最大理论密度的92%(*94%)
≥试验段密度的98%(*99%)
矿料级配
沥青含量
马歇尔稳定度
≤1.2 ≤2.0 不大于设计验收弯沉值 ≤120
≤200
满足设计要求 满足设计要求 总厚度:-5%H 上面层:-10%h 总厚度:-10%H 上面层:-20%h
20 ±15 ±20 不小于设计值 ±0.3 满足生产配合比要求 满足生产配合比要求 满足生产配合比要求
外观质量
质量保证资料
工程质量等级评定 检验负责人:
检测:
记录:
复核:
年月日
2 3
4
实测
5
项目
6
7△
8 9
10
11 12△ 13△
14
平整度
Ó(mm) IRI (m/km)
弯沉值 (0.01mm)
渗水系数 (mL/min)
SMA路面
其他沥青 混凝土路面
摩擦系数
构造深度
厚度 (mm)
代表值 合格值
中线平面偏位 (mm)
纵断高程 (mm)
宽度 (mm)
有侧石 无侧石
横 坡 (%)
省道205线绵阳绕城段改线建设工程(游仙区段ห้องสมุดไป่ตู้二期工程公路工程项目
混凝土路面单元工程质量评定表
分部工程名称
进场公路工程 02-12
施工单位
贵州省水电基建处长底电站施工项目部
单元工程名称、部位
检验日期
年 月 日
项次
检 查 项 目
质 量 标 准
检 验 记 录
1
△稳定性、刚度和强度
符合设计要求
2
模板表面
光洁、无污物、接缝严密
项次
检测项目
设计值
允 许 偏 差(mm)
实 测 值
(mm)
合格数(点)
工序质量全部合格,主要工序——钢筋、混凝土浇筑两工序质量 ,
工序质量优良率为 %
施工单位
年 月 日
建设
(监理)
单位
年 月 日
水利水电工程
表1.5-1 基础面或混凝土施工缝处理工序质量评定表
单位工程
发电厂房工程02
单元工程量
分部工程名称
进场公路工程 02-12
施工单位
贵州省水电基建处长底电站施工项目部
工序质量评定表
单位工程
发电厂房工程02
单元工程量
分部工程名称
进场公路工程 02-12
施工单位
贵州省水电基建处长底电站施工项目部
单元工程名称、部位
检验日期
年 月 日
项次
检 查 项 目
质 量 标 准
检 验 记 录
1
伸缩缝制作及安装
涂敷沥青料
混凝土表面洁净干燥,涂刷均匀平整,与混凝土粘接紧密,无气泡圈隆起现象
无不合格料入仓
少量不合格料入仓,经处理尚能基本满足设计要求
3
△平仓分缝
厚度不大于50cm,铺设均匀,分层清楚,无骨料集中现象
局部稍差
7路面工程质量检验评定表.doc
E7.2.2水泥混凝土面层质量检验评定表分项工程名称:所属分部工程名称: 所属建设项目: 工程部位:(桩号、墩台号、孔号)施工单位:监理单位:编号:1、基层质量必须符合规定要求,并应进行弯沉测定,验算的基层整体模量应满足设计要求。
2、水泥强度、物理性能和化学成分应符合国家标准及有关规范的规定。
3、粗基 本 细集料、水、外加剂及接缝填缝料应符合设计和施工规范要求。
4、施工配合比应根据现场测定水泥的实际强度进行计算,并经试验,选择采用最佳配合比。
5、接缝的位置、要 求规格、尺寸及传力杆、拉力杆的设置应符合设计要求。
6、路面拉毛或机具压槽等抗滑措施,其构造深度应符合施工规范要求。
7、面层与其他构造物相接应平顺,检查井井盖顶面高程应高于周边路面 1~ 3mm 。
雨水口标高按设计比路面低 5~8 mm ,路面边缘无积水现象。
8、混凝土路面铺筑后按施工规范要求养生。
项规定值或允许偏差实 测 值 或 实 测 偏 差 值 质 量 评 定检 查 项 目高速公路平均值 合格率权 加权 次其他公路12345得分一级公路 678910(%)值 得分代表值1△ 弯拉强度( MPa ) 在合格标准之内3 2△板厚度 代表值- 53(mm)合格值- 10实平 σ(mm)1.22.03 整IRI(m/km) 2.0 3.2 测度最大间隙h(mm)—5一般路段不小于一般路段不小于项 4 抗滑构造深度( mm )0.7 且不大于 1.1; 0.5 且不大于 1.0;特殊路段不小于 特殊路段不小于目0.8 且不大于 1.20.6 且不大于 1.15 相邻板高差( mm ) 236 纵、横缝顺直度 (mm)10 7 中线平面偏位( mm ) 20 8 路面宽度( mm )±209 纵断高程( mm ) ± 10 ± 15 10横 坡( %)± 0.15± 0.25分 项 工 程 得 分合 计外 观 鉴 定减 分 监理意见质量保证资料 减 分工程质量等级评定评 分:质量等级:222 1 1 1 11检验负责人:检测:记录:复核:年月日E7.3.2 沥青混凝土面层和沥青碎(砾)石面层质量检验评定表分项工程名称:所属分部工程名称:所属建设项目:工程部位:(桩号、墩台号、孔号)施工单位:监理单位:编号:基本 1 、沥青混合料的矿料质量及矿料级配应符合设计要求和施工规范的规定。
水泥混凝土路面单元工程质量评定表
单位工程名称
单元工程量
分部工程名称
施工单位
单元工程名称、部位
评定日期
年月日
项次
检查项目
质量标准
检查记录
1
△路床(槽)面清理和处理(无路基填筑)
路床(槽)面没有不合格土树根、草皮、乱石、水井泉眼、地质探坑等经行开挖、清理至原状土质,按设计要求的填筑材料及配比、分层厚度进行填筑夯实,地质符合设计和有关规定要求
2
△取样检验
符合设计要求
3
△路基
碾压密实,表面干燥、清洁、无浮土,平整度满足要求,质量评定已合格
4
△水泥、砂、碎石等原材料及混凝土配合比
符合设计要求和规范规定
5
摊铺、碾压施工
方法和程序
符合设计要求和规范规定。表面脱皮、蜂窝、裂纹(缝)、麻面、起砂和缺边掉角等病害现象不超过检验面积的0.3%
6
施工缝
应与路面中心垂直,位置宜与缩缝设计吻合;施工缝应采用模板做堵头,留直槎,符合设计要求和规范规定
7
缩缝
宜采用切缝法施工,当混凝土达到设计强度的25%~30%时,采用切缝机进行切割,切割深度不应小于板厚的1/3
8
板缝灌注
缝内应清洁、干燥、填缝料应与混凝土缝壁黏附紧密、灌平
9
△养护
养护及时,混凝土表面保持湿润,符合设计要求和规范规定
10
路肩(路缘石)
符合设计要求和规范规定
项次
检测项目
设计值(mm)
≤30
11
纵断高程
+15 -15
检测结果
共检测点,其中合格点,合格率%
评定意见
单元工程质量等级
主要检测项目全部符合质量标准,一般检查项目
砼路面单元工程质量评定表
项目(工序)名称
质量标准
检验结果
评定
检
查
项目
1
分缝及拉毛
设置符合设计要求和施工规范要求
拉毛与原路面 ̄致
合格
2
传力杆、拉力杆
设置符合设计要求和施工规范要求
施工工具和工艺符合设计要求
合格
3
砼浇筑工序
见附表(水利水电工程混凝土浇筑工序质量评定表)
砼浇筑工序符合设计要求
合格
检测项目
1
混凝土厚度
充许偏差-5mm
道路
评定日期
2020 年11 月 23 日
项次
项目(工序)名称
质量标准
检验结果
评定
检
查
项目
1
分缝及拉毛
设置符合设计要求和施工规范要求
拉毛与原路面 ̄致
合格
2
传力杆、拉力杆
设置符合设计要求和施工规范要求
施工工具和工艺符合设计要求
合格
3
砼浇筑工序
见附表(水利水电工程混凝土浇筑工序质量评定表)
砼浇筑工序符合设计要求
混凝土表面保持湿润,但局部短时间有时干时湿现象。
局部短时间有时干时湿现象。
9
△有表面平整要求的部位
符合设计规定
局部稍超出规定,但累计面积不超过%。
累计面积不超过%。
10
麻面
无
少量麻面,但累计面积不超过%。
11
蜂窝狗洞
无
轻微、少量、不连续,单个面积不超过,深度不超过骨料最大料径,已按要求处理。
12
△露筋
合格
检测项目
1
混凝土厚度
充许偏差-5mm
总测点数
合格点数
水泥混凝土面层质量检验评定表
3
检测结果
共检测点,其中合格点,合格率%
评定意见
单元工程质量等级
主要检查项目全部符合质量标准。一般检查项目质量标准。检测项目实测点合格率%。
施工单位
年月日
建设
(监理)单位
年月日
注:检查频率需满足《市政道路工程质量检验评定标准》要求。
项次
检测项目
允许偏差(mm)
实测点数值
合格数
(点)
合格率
(%)
1
支模
直顺度
5
高程
±5
2
水泥混凝土
△抗压强度
不低于设计规定
3
△抗折强度
不低于设计规定
4
△厚度
+20
-5
5
平பைடு நூலகம்度
5
6
相邻板高差
3
7
宽度
-20
8
中线高程
±20
9
横坡
±10且≤±0.3%
10
纵缝直顺
10
11
横缝直顺
10
12
蜂窝麻面面积
≤2%
13
评定日期
年 月 日
项次
检查项目
质量标准
检验记录
1
模板安装
模板必须支立牢固,不得倾斜、漏浆.
2
板面质量
板面边角应整齐,不得有大于0.3mm的裂缝。并不得有石子外露和浮浆、脱皮、印痕、积水等现象
3
伸缩缝质量
伸缩缝必须垂直,缝内不得有杂物。伸缝必须全部贯通,传力杆必须与缝面垂直
4
切缝质量
切缝直线段应线直,曲线段应弯顺,不得有夹缝,灌缝不得漏缝
水利水电工程
泥结碎石路面单元工程质量评定表
检查项目符合标准,检测项目共检测 点,合格 点, 合格率 %。
施工单位 名 称
监理单 位 名 称
初 检
复 检
终
检
监理单 位 名 称
核定人
检 查 记 录
1
砂石料质量
2
碾
压
检 测 点 偏 差 项 次 检测项目 设计值 允许 偏差 1 1 2 3 4 2 3 4 5 6 7 8 9 10 合格 点数 合格率 (%)
厚 宽
度 度
-3cm ±10cm 5cm ﹤5% 质 量 等 级 监理单位复核意见 核定质 量等级
平整度 压实度 施工单位自评意见
小型农田水利工程
表3.44
泥结碎石路面单元工程质量评定表
单位工程名称 分部工程名称 单元类别 检验日期 年 月 日
单元工程名称、部位 项 次
评定日期
年
月日ຫໍສະໝຸດ 检查项目质 量 标 准 ①石料。可采用轧制碎石或天然 碎石。碎石的扁平吸程颗粒不宜 超过20%,并不得有其他杂质。② 黏土。主要起黏结和填充的作用 。黏土内不得含腐殖质或其他杂 质,黏土量不宜超过石料干重的 20% 碾压施工应符合施工要求
普通混凝土工程评定表
一般混凝土工程评估表单元工程施工质量验收评估表(不划分工序)(一般混凝土)单元工程施工质量验收评估表(划分工序)表2.2.1 基础面处理施工质量原则表2.2.1—1 基础面处理施工质量验收评估表表2.2.1(续) 混凝土施工缝处理质量原则表2.2.1—2 混凝土施工缝处理质量验收评估表模板制作及安装施工质量验收评估表表4.3.2表钢筋制作及安装施工质量原则表—1 钢筋制作及安装施工质量验收评估表表—2钢筋连接施工质量原则(附讲解评估表)表—2钢筋连接施工质量原则评估表表—1 伸缩缝(填充材料)施工质量原则表—1 伸缩缝(填充材料)施工质量验收评估表表—2 排水系统施工质量原则表—2 排水系统施工质量验收评估表表—3冷却及灌浆管路施工质量原则(按上表描述)表—4 铁件施工质量原则表—4 铁件施工质量验收评估表(按上表描述)表-5 止水片(带)施工质量原则表—5 止水片(带)施工质量验收评估表表混凝土浇筑施工质量原则表混凝土浇筑施工质量验收评估表表外观质量原则表外观质量验收评估表碾压混凝土层面处理、缝面处理、模板制作及安装,预埋件、外观质量与一般混凝土部分基本相似,不在反复。
表B—10 -1 混凝土铺筑碾压施工质量原则表—1 混凝土铺筑碾压施工质量验收评估表—2 变态混凝土施工质量原则表B—10表—2 变态混凝土施工质量验收评估表表B—11 碾压混凝土成缝施工质量原则表碾压混凝土成缝施工质量验收评估表混凝土面板工程趾板混凝土评估与一般混凝土部分相似,不在反复。
表B—19 面板基面清理施工质量原则表面板基面清理施工质量验收评估表表B—20 滑膜制作及安装施工质量原则表滑膜制作及安装施工质量验收评估表表B—22—1 预埋件止水片(带)施工质量原则表—1 止水片(带)施工质量验收评估表表B—22—2 伸缩缝施工质量原则表—2 伸缩缝施工质量验收评估表(定性表述定数量测)表B—23 混凝土面板浇筑施工质量原则表混凝土面板浇筑施工质量验收评估表注混凝土面板外观质量评估同一般混凝土沥青混凝土表B—25 基座结合面处理及沥青混凝土结合层面处理施工质量原则表基座结合面处理及沥青混凝土结合层面处理施工质量验收评估表模板制作及安装施工质量原则同一般混凝土模板制作及安装施工质量验收评估表(同一般混凝土)表B—27 沥青混凝土旳铺筑施工质量原则表沥青混凝土旳铺筑施工质量验收评估表(同碾压砼坝)表B—28 沥青混凝土面板整平胶结层(含排水层)施工质量原则表沥青混凝土面板整平胶结层(含排水层)施工质量验收评估表表B—29 防渗层施工质量原则。
