房屋建筑玻璃幕墙安装专项施工方案

房屋建筑玻璃幕墙安装专项施工方案

目录一、工程概况 (4)二、编制依据 (4)三、幕墙施工设计 (5)1、总平布置 (5)2、幕墙板块运输设计 (7)3、幕墙施工作业平台的设计 (9)4、玻璃幕墙的节点构造设计 (10)四、玻璃幕墙产品加工 (16)1、单元板块生产准备 (16)2、单元板块加工生产程序 (18)3、单元板块内框体组框................. 错误!未定义书签。

五、施工准备............................ 错误!未定义书签。

1、技术准备........................... 错误!未定义书签。

2、人员准备 (24)3、材料准备 (26)4、施工进度计划 (31)六、进场材料要求 (31)七、幕墙安装方法 (33)1、安装工艺流程 (33)2、安装方法 (33)3、单元式幕墙安装注意事项............. 错误!未定义书签。

4、单元式幕墙的防水控制工艺........... 错误!未定义书签。

八、质量控制体系、程序及质量控制措施 (54)1、各阶段质量控制措施................. 错误!未定义书签。

2、其他质量保证措施................... 错误!未定义书签。

3、工程质量控制的主要检测手段......... 错误!未定义书签。

九、安全措施............................ 错误!未定义书签。

1、安全生产的技术组织措施............. 错误!未定义书签。

2、板块吊装安全保证措施............... 错误!未定义书签。

3、施工用电安全措施................... 错误!未定义书签。

4、防火安全措施....................... 错误!未定义书签。

5、高空作业防护措施................... 错误!未定义书签。

十、应急预案............................ 错误!未定义书签。

吊挂肋接式全玻幕墙玻璃肋深化设计及安装技术

吊挂肋接式全玻幕墙玻璃肋深化设计及安装技术

吊挂肋接式全玻幕墙玻璃肋深化设计及安装技术裴吉星【摘要】吊挂肋接式全玻璃幕墙,玻璃面板和玻璃肋板均采用吊挂支承,上部主体结构承载了幕墙的所有重量,下支座不参与受力,使玻璃肋在完全自由状态下工作,可以很好地协调主体结构变形对幕墙位移的要求,保证幕墙结构的安全.三亚海棠湾国际购物中心工程为了使室内整体空间达到通透、开放的效果,通长的玻璃肋在一二层层间和主体结构无连接点,而是采用了驳接式的连接形式,玻璃肋总高度达到18m,单块重量约930 kg,受力形式复杂、施工难度较大.此种结构形式在国内比较罕见,特别是在沿海强台风地区更是少见,本文以该工程中吊挂肋接式全玻璃幕墙的应用为例,重点介绍了此种形式幕墙玻璃肋节点深化设计及安装施工要点,并首次提出了强台风条件下的玻璃肋侧向稳定性的构造设计,为类似工程提供借鉴.【期刊名称】《铁道建筑技术》【年(卷),期】2019(000)002【总页数】6页(P41-45,68)【关键词】吊挂肋接式全玻幕墙;玻璃肋安装;连接件【作者】裴吉星【作者单位】中铁建设集团有限公司北京100040【正文语种】中文【中图分类】TU767.61 幕墙工程概况三亚海棠湾国际购物中心工程,地上三层,建筑主体高度29.7 m,建筑总面积约12万 m2。

幕墙作为一种高级建筑外围护结构[1],本工程建筑幕墙采用全玻幕墙系统、隐框玻璃幕墙系统和隐框金属幕墙系统。

建筑西立面采用吊挂驳接式全玻幕墙系统,整个结构由上支座、驳接节点和下支座三个部分做成。

上支座和主体之间的连接采用刚接,上支座和玻璃肋采用专用吊挂式夹具连接,下支座与主体结构采用可滑动铰接连接,如图1所示。

此种结构形式可使下支座不参与受力,只是起到固定玻璃肋的作用,使玻璃肋在完全自由状态下工作,可以很好地协调主体结构变形对幕墙位移要求,保证幕墙结构的安全。

一二层间玻璃肋无连接点,采用驳接式的玻璃肋,如图2、图3所示。

玻璃肋采用19+2.28pvb+19超白钢化夹胶玻璃,玻璃肋宽0.75 m,总长度达18 m,单块重量约930 kg,对连接节点及安装要求很高。

店面玻璃工程安装方案

店面玻璃工程安装方案

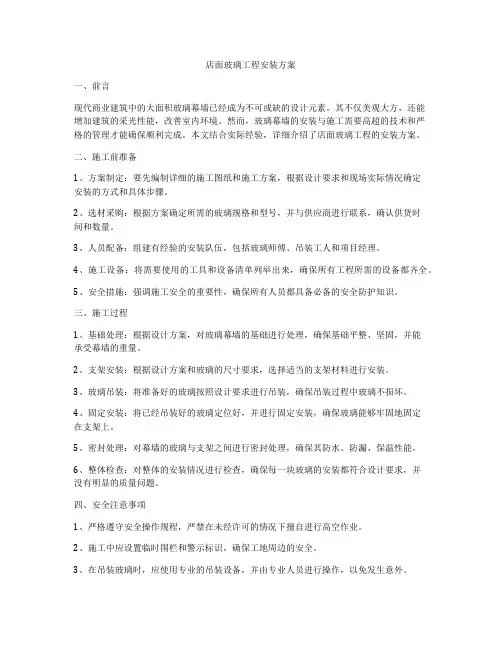

店面玻璃工程安装方案一、前言现代商业建筑中的大面积玻璃幕墙已经成为不可或缺的设计元素。

其不仅美观大方,还能增加建筑的采光性能,改善室内环境。

然而,玻璃幕墙的安装与施工需要高超的技术和严格的管理才能确保顺利完成。

本文结合实际经验,详细介绍了店面玻璃工程的安装方案。

二、施工前准备1、方案制定:要先编制详细的施工图纸和施工方案,根据设计要求和现场实际情况确定安装的方式和具体步骤。

2、选材采购:根据方案确定所需的玻璃规格和型号,并与供应商进行联系,确认供货时间和数量。

3、人员配备:组建有经验的安装队伍,包括玻璃师傅、吊装工人和项目经理。

4、施工设备:将需要使用的工具和设备清单列举出来,确保所有工程所需的设备都齐全。

5、安全措施:强调施工安全的重要性,确保所有人员都具备必备的安全防护知识。

三、施工过程1、基础处理:根据设计方案,对玻璃幕墙的基础进行处理,确保基础平整、坚固,并能承受幕墙的重量。

2、支架安装:根据设计方案和玻璃的尺寸要求,选择适当的支架材料进行安装。

3、玻璃吊装:将准备好的玻璃按照设计要求进行吊装,确保吊装过程中玻璃不损坏。

4、固定安装:将已经吊装好的玻璃定位好,并进行固定安装,确保玻璃能够牢固地固定在支架上。

5、密封处理:对幕墙的玻璃与支架之间进行密封处理,确保其防水、防漏、保温性能。

6、整体检查:对整体的安装情况进行检查,确保每一块玻璃的安装都符合设计要求,并没有明显的质量问题。

四、安全注意事项1、严格遵守安全操作规程,严禁在未经许可的情况下擅自进行高空作业。

2、施工中应设置临时围栏和警示标识,确保工地周边的安全。

3、在吊装玻璃时,应使用专业的吊装设备,并由专业人员进行操作,以免发生意外。

4、施工现场应设置足够的照明设备,以确保夜间施工时的安全。

5、在密封处理时,应选择专业的密封胶水,并按照使用说明进行操作,确保密封效果。

五、总结店面玻璃工程安装是一项需要技术和经验的工程,在施工前的准备工作尤为重要。

点支式玻璃幕墙全玻璃肋支承系统结构设计

点支式玻璃幕墙全玻璃肋支承系统结构设计

5. MPa 0. 1 <5 4MPa
本工程为 了分隔水平空 间,增加立体 美观 ,增设水 平肋 板, 肋总宽 度为 38 m, 9 m 凸出室外 玻璃 面板 10 m, 0 m 两端 与 竖向肋 点支承采用不锈钢驳接件连接 , 与面板采用硅酮 结构 胶 连接 , 考虑抗 震时受轴 向力影响 , 且受均布荷载作用。采用 线性小挠度 理论计算 支承 系统结构 的内力 和位移 , 此时水平
c p ct a a iy.
K y rs p itsp o e a u a lsp ot g yt o g s—b b tees t i ; dl cais e d :on— up r d scri wa; p rn s m f a —i;rt nsma r mo e meh n ; wo — t g s tn lu l i s e l sr i l ea l c
横 向受集 中荷 载作用 , 水平全玻支承系统横 向受均布荷 载作 用( 与面板采用硅 酮结构胶连接 ; 一般 采用硅酮 建筑密封胶
( 8 × . 2 8 10× 7 0 fX . 2 8 10 1 ) 0 0 3 X10 25 % 5 0 0 3 X10 X / 0 0
2 5 4 8 2 0 9 8 0 2)X 10. ( 10 .7 7 54 ) 70/ 4X 0 0× 9 2 9 1 [ 7 / - 5 7 /8 35 .] 3 7 5 21 2 8
: :
: ●
图 2 — 1 1剖 面 图
● 捌


I 删
一一 1 /
2 Байду номын сангаас 绷
图 3 2 2剖 面 图 -
2 规 范中 全玻支 承系统 计算 公式 的适 用范 围

玻璃幕墙施工方案(1)

玻璃幕墙施工方案(1)

玻璃幕墙施工方案(1)
一、施工前准备
在进行玻璃幕墙的施工前,首先要进行全面的施工准备工作。

包括但不限于:
- 确定施工人员及施工团队 - 编制详细的施工计划书 - 检查施工设备及工具的完好
情况 - 调查现场环境,了解周边情况 - 确定施工所需的材料及数量
二、施工流程
1. 基础处理
在进行玻璃幕墙施工前,首先需要对基础进行处理。

具体包括: - 清理基础表面,保证平整 - 检查基础的强度和稳定性 - 根据设计要求进行基础的处理和加固
2. 安装主体结构
2.1 安装主幕墙构架
•按照设计要求,安装主幕墙构架
•对构架进行调整,确保水平和垂直度
2.2 安装隔热层
•将隔热材料按设计要求安装在构架上
3. 玻璃安装
•根据设计图纸,选用合适的玻璃板
•将玻璃板按规定安装在主体结构上
•确保玻璃板的安装位置准确,密封性良好
三、质量控制
在施工过程中,需要严格把控质量,确保施工符合设计要求。

具体控制点包括:- 施工材料的质量检查 - 施工工艺的把控 - 对关键节点进行质量检验 - 完成后的验收工作
四、安全措施
在进行玻璃幕墙施工时,安全是第一位的。

需要做好以下安全措施: - 施工人
员需佩戴相关安全装备 - 设立安全警示标识 - 定期组织安全培训 - 建立健全的应急
预案
五、施工后工作
玻璃幕墙施工完成后,还需要进行相关的清理工作和验收工作,确保工程的完
美交付。

以上便是玻璃幕墙施工方案的简要介绍,希望能为相关施工人员提供一些参考。

幕墙安装工艺做法

幕墙安装工艺做法

幕墙安装工艺做法
幕墙安装是一项复杂的工程,需要按照一定的工艺流程进行操作。

以下是一般的幕墙安装工艺做法:
1.准备工作:确定安装位置和尺寸,清理安装面,检查幕墙材料和配件是否完好无损。

2.安装框架:根据设计图纸和要求,安装幕墙的主体框架,确保框架的平整和牢固。

3.安装玻璃:根据设计要求,将玻璃板逐一安装到框架上,注意保持玻璃的平整和对齐。

4.密封胶条:在玻璃板之间和玻璃板与框架之间填充密封胶条,确保幕墙的密封性和防水性。

5.安装配件:安装幕墙的各种配件,如角码、连接件、护角等,确保幕墙的稳固和美观。

6.调试检查:完成幕墙的安装后,进行调试和检查,确保幕墙的各项功能正常运行。

7.清理整理:清理施工现场,整理工具和材料,保持施工现场的整洁和安全。

以上是一般的幕墙安装工艺做法,具体操作还需根据实际情况和设计要求进行调整和操作。

在进行幕墙安装时,务必严格按照相关规范和标准进行操作,确保安装质量和安全。

点 式 玻 璃 幕 墙简介

点 式 玻 璃 幕 墙简介

点式玻璃幕墙简介一.什么是点式玻璃幕墙点式玻璃幕墙系指用金属连接件和紧固件将建筑玻璃与金属(或玻璃)支承结构连接成整体的新型组合式建筑结构形式,又称点式无框玻璃幕墙。

它具有其他形式不可替代的优点——更通透、更安全、更灵活,使建筑的现代工艺美、技术美得以尽情地渲泻,因此,她受到广大建筑师们的青睐。

二.点式玻璃幕墙的技术特点建筑点式玻璃幕墙与有框(含隐框、半隐框)玻璃幕墙相比,点式玻璃技术有如下特点:1.通透性好由于大片玻璃是通过几个点与支撑结构相连接,因此视线被遮挡的面积降低到最小,使视野开阔到最大限度。

2.安全性采用钢化玻璃,玻璃破坏后成“玻璃雨”,不可能出现大片玻璃坠落的严重伤人事故。

3.灵活性好按驳爪可以自由转动,玻璃安装不会产生安装应力,并且可以适应支承结构受载后产生的变形,使玻璃受力状态良好,不仅如此,用点式连接方法可以最大程度地体现建筑造型的要求。

建筑点式玻璃技术除大量应用于幕墙工程外,造型各异的采光顶也频频选用它。

此外,用点式玻璃技术做的姿态各异的拦河、连廊、悬排雨蓬和别致的门斗,统统对建筑物产生“点睛”的效果。

4.工艺感强点式结构可以使用多种形式,变化无穷,有良好的工艺性、艺术性,便于设计师选择供用。

5.环保节能由于建筑点式玻璃追求明快的风格,因而在玻璃的使用上多选择光污染极小的白玻,超白玻和低幅射玻璃,同时辅以室内或室外遮阳系统,在减小甚至杜绝光污染的同时,可大大降低能耗,尤其是使用中空技术后,效果更加明显。

三.点式幕墙支撑结构布置形式1.钢结构支承体系目前采用较多的是鱼腹式钢架,钢桁架、空间钢架等形式。

例:深圳机场、北京植物园等2.全拉杆(索)结构支承体系采用不锈钢拉杆式钢拉索结构,玻璃通过金属连接件与其固定。

在建筑中充分运用机械加工的精度,使构件显得特别精致细巧,十分漂亮。

为了保证拉杆(索)构件均为受拉构件(>0),因此,施工时要予加拉力,这种柔性连接可降低震动时玻璃的破损率。

明框玻璃幕墙安装施工工艺标准(精)

明框玻璃幕墙安装施工工艺标准(精)

1 定义与适用范围明框玻璃幕墙是指玻璃板镶嵌在铝框内,成为四周有铝框的幕墙构件,将其镶嵌在横梁上,形成横梁、立柱均外露,铝框分格明显的立面的玻璃幕墙。

适用于民用建筑中明框玻璃幕墙安装工程。

2 材料要求2.1幕墙应使用安全玻璃,明框和玻璃板必须符合设计要求的材质、种类、级别、光学性能、规格、颜色应符合有关规范要求。

铝合金型材应进行表面氧化处理。

玻璃外观质量和光学性能应符合规定的国家标准。

2.2橡胶条、橡胶垫应有耐老化阻燃性能试验出厂证明,尺寸符合设计要求,无断裂现象。

连接件、预埋件、紧固件等零配件必须符合设计要求,并进行防腐处理。

密封胶应有出厂证明和防水试验记录。

保温材料的导热系数、防水性能和厚度要符合设计要求。

2.3 幕墙的中空玻璃应采用双道密封。

明框幕墙的中空玻璃应采用聚硫密封胶及丁基密封胶。

2.4幕墙的夹层玻璃应采用聚乙烯醇丁醛(PVB)胶片干法加工合成的夹层玻璃。

点支承玻璃幕墙夹层玻璃的夹层胶片(PVB)厚度不小于0.76mm。

2.5幕墙材料在搬运、存放过程中,应采取措施,妥善保管,防止其破损、变形、生锈。

2.6幕墙玻璃均应进行边缘处理。

3 机具设备3.1机械设备电焊机、砂轮切割机、电钻。

3.2主要工具螺丝刀、钳子、扳手、线坠、经纬仪、水平尺、钢卷尺。

4作业条件4.1主体结构及其他湿作业已全部施工完毕并办完质量验收程序。

主体上预埋件已在施工时按设计要求预埋完毕。

4.2幕墙安装的施工组织设计已完成,并经过审核批准。

4.3对构件已检验、校正完毕。

4.4操作用外架子已搭设好并经完全负责人员检查验收。

4.5各种电动工具的临时电源已预先接好,并进行安全试运转。

4.6幕墙材料应一次进足,并且配套齐全。

5操作工艺5.1弹线根据建筑物轴线弹出纵横轴基准线和水平标高线。

5.2幕墙立柱安装先将连接件与幕墙柱连接。

然后以基准线为准,确定好立柱位置,并调整好垂直后,把连接件与表面清理干净的结构预埋件临时点焊在一起。

幕墙安装规范

幕墙安装规范

幕墙安装规范篇一:玻璃幕墙安装规范玻璃幕墙安装规范本规范适用于一般民用建筑柜式玻璃幕墙玻璃幕墙相关门窗信息)安装工程即主要承重骨架为垂直向的主龙骨和水平向的次龙骨,中间嵌入玻璃幕的构造形式)1.材料要求1空腹式铝合金竖向主龙骨及水平次龙骨:均按设计要求的规格、型号、尺寸加工成型后运至现场。

必须有出厂合格证及必要的试验记录,加工精度及表面镀层均要符合设计规定,要求平直规方、无翘曲、无刮痕。

2玻璃一般均为带色(茶色、黑色、蓝色)采光中空玻璃中空玻璃相关门窗信息)及单层非采光玻璃进场时要进行检查验收。

要有出厂合格证和必要的试验记录,表面镀膜(单层或双层玻璃一侧均镀有金属膜)不允许有划痕和脱落,进场后存放在铁制箱内或专用棚架上。

3橡胶条(胶条相关门窗信息)橡胶垫:须有老化试验的出厂证明,尺寸正确,符合设计规定,无断裂现象。

4铝合金装饰压条:必须颜色一致、无扭曲、损伤。

5连结主龙骨的紧固铁件,主龙骨与次龙骨之间的连接件(连接件相关门窗信息)主龙骨与主龙骨、主龙骨与次龙骨接头的内外套管(或连接件(连接件相关门窗信息)等等均要进行镀锌处理,材质及规格尺寸要符合设计要求。

时场后分类存放。

6螺栓、螺帽、钢钉全部为不锈钢钢材,进场时要有出厂证明,并拆箱抽检。

7密封胶(密封胶相关门窗信息)有出厂合格证,粘结及防水性能应符合设计要求。

8防火、保温材(矿棉或岩棉)导热系数及厚度要符合设计要求。

以上所有材料进场后,均要分规格存放妥当,不得雨淋暴晒。

2.主要机具塔式起重机、外用电梯、电动吊篮、电动真空吸盘(吸玻璃专用设备(设备相关门窗信息)三爪手动吸盘(抬运玻璃工具)焊钉枪、电动改锥、手枪钻、梅花扳手、活动扳手、经纬仪(或激光经纬仪)水准仪、钢卷尺、铁水平尺、钢板尺、钢角尺、电焊机。

3.作业条件1混凝土主体结构已完工并办完质量验收手续。

2预先进行完测量放线。

1选任意层为基准层放出纵、横轴线,用经纬仪(或激光经纬仪)依次定出各层的轴线。

玻璃肋的专项施工方案

玻璃肋的专项施工方案

第三章玻璃肋的专项施工方案本工程存在大量的肋玻璃幕墙,如4#楼入口处立面和采光顶部分的幕墙采用玻璃肋点式支撑体系,2#楼中心艺术大堂立面及采光顶幕墙采用玻璃肋点式幕墙系统。

1#酒店大堂采用玻璃肋点式幕墙系统等。

其中肋玻璃规格最大的为900X12170X95(mm),重量最重可达373Kg左右。

主要规格及位置如下:4#楼玻璃肋点式幕墙剖面图2#楼玻璃肋点式幕墙剖面图1#酒店玻璃肋点式幕墙剖面图因此根据本工程玻璃肋的特点,必须编制专项的施工方案针对玻璃肋的加工、运输及安装进行高度重视。

一、玻璃肋的加工玻璃肋的加工主要在玻璃材料厂家工厂内完成,我们根据最终的施工图纸将玻璃肋的具体尺寸及要求提供给玻璃材料生产厂家,玻璃生产厂家根据具体的加工图纸进行加工生产。

为了确保玻璃肋的加工质量,需要对玻璃肋的采购方面加强控制,具体如下:1、根据建设单位和业主对本工程功能的总体定位,为保证工程达到创优目标管理,严格遵守建设单位的技术要求,并参照相关的规范和标准,对所有采用的玻璃肋材料必须为没有缺陷的材料,我公司直接从产品的生产厂家或指定授权代理商采购做起,以确保本工程的整体质量。

2、材料采购前,我司材料供应部将编制相关玻璃肋的产品资料提交业主、设计、监理单位审核,一旦玻璃肋供应商确定后将提供相应的样品(包括材料的提交日期、审阅、修正和重新提交及开始生产所要求的日期)提交建设单位。

3、材料如期进厂,是正常生产的先决条件。

对此,我们一方面加快设计进程,提前制定材料定额,另一方面,我们将要求材料厂商加快生产进度,保障我方的生产需求。

4、基于本工程特殊情况,根据质量管理体系要求,将质量控制延伸至玻璃肋供货厂商,为了做到这一点,我们将依靠与材料厂家的多年良好的合作关系,派质检员到供货厂,进行现场调度控制,使玻璃肋材料都能按期或提前进厂,并发货前进行检验,缩短不合格产品处理周期,为施工缩短进度争取时间。

此外,进货的玻璃肋要提供质量保证证书,完整的质量检验报告,并严格按照相关标准进行验收。

玻璃幕墙专项施工方案(1)

玻璃幕墙专项施工方案(1)

玻璃幕墙专项施工方案(1)一、前言在建筑行业中,玻璃幕墙作为一种新型现代建筑外墙装饰技术,具有透光性好、隔热性佳、美观大方等特点,被广泛应用于高层建筑、商业建筑等领域。

为了确保玻璃幕墙施工质量,我们制定了本专项施工方案。

二、施工前准备1. 物料准备在进行玻璃幕墙施工前,需要准备好各种材料,包括玻璃、铝框架、密封胶等。

确保所有材料质量合格,符合相关标准。

2. 设备准备准备好施工所需的各种设备,包括起重机、脚手架等,确保施工过程中安全高效进行。

三、施工流程1. 铝框架安装首先进行铝框架的安装,按照设计图纸要求进行精确的定位和安装,确保框架结构稳固可靠。

2. 玻璃安装在铝框架安装完毕后,开始进行玻璃的安装工作。

要注意保护好玻璃表面,避免划伤和污染。

3. 密封胶注射玻璃安装完成后,需要进行密封胶的注射工作,确保玻璃与铝框架之间的密封性能,防止水汽渗入。

四、施工质量控制1. 施工过程监控在施工过程中,需要对每个环节进行严格监控,确保施工质量符合设计要求。

2. 质量检测施工完成后,需要进行质量检测,检查玻璃幕墙的平整度、垂直度等指标,确保达到相关标准要求。

五、安全注意事项1. 确保作业人员安全在施工过程中,要严格执行安全操作规程,确保作业人员的安全。

2. 防止高空坠物在高空作业时,要加强对施工现场及周边的安全防护措施,防止高空坠物事故的发生。

六、总结通过本专项施工方案的实施,可以有效提高玻璃幕墙施工质量,确保施工过程安全顺利进行。

同时,也为今后类似工程的施工提供了有益经验。

精选某大厦幕墙工程单元板块组装技术交底

精选某大厦幕墙工程单元板块组装技术交底
板块组装技术交底
板块组装技术交底
16、北面5层圆弧单元板块位置,有4个单元板块带上悬窗,窗扇与窗框竖向位置采用承重铰链固定,下端需安装执手及锁点、锁座,需工厂根据五金配件实物进行配装,单元板块及窗组装详见装配大样图ZZ.03.1832、XCZZ.03.1101~1102等;
板块组装技术交底
板块组装技术交底
33、锯齿幕墙标准板块,水平分格宽度为1500mm,垂直分格高度随楼层高度的变化而变化,分别为3880、3980、4180、4480、4870、5080、5580及5680mm,锯齿幕墙立柱后端到前控制点(玻璃面与装饰条底面的交线)的距离为639.5mm。具体各部位的控制点位置详见装配图Z.13011.ZPDY.00.1401~1457。 34、锯齿幕墙转角板块,板块的前控制点为玻璃面与装饰条底面的交线最外边缘的点再水平偏移8mm,详见图18。后端控制点为铝竖料Z.13011.XC.00.423、Z.13011.XC.00.408的最外边缘点,详见图19。
板块组装技术交底
板块组装技术交底
板块组装技术交底
13、 单元板块打胶技术要求: (1)、单元板块上玻璃面板与铝型材间需打硅硐结构胶的位置,硅酮结构密封胶的注胶应在洁净的专用注胶室进行,注胶前需将打胶位置按要求进行清洗,且养护环境、温度、湿度条件应符合结构胶产品的使用规定;注胶宽度和厚度须严格按装配图上要求进行。 (2)、单元板块上需打耐候密封胶位置,胶缝的厚度及宽度须按装配图上要求进行打胶,密封前应清洗注胶表面灰尘污物,有泡沫棒填充接缝时,须保证注胶厚度和防止农牧民封胶的三面胶接,为避免密封胶污染玻璃或铝板等外装饰面,应在缝两侧贴保护胶纸,并在注胶刮完胶后撕去保护胶纸,胶在未完全硬化前,不要沾染灰尘和划伤。 (3)、在打单元板块竖向耐候胶及结构胶时,须注意保证胶不能溢入竖向封边板槽口内位置,否则将会导致竖向封边板在打胶后无法安装,玻璃四周的耐候胶、结构胶及单面胶条须通长,所有密封胶施打需平直,多余的密封胶应清先干净,横料两端及其它相同部位外溢的密封胶应清洗干净。

二建-建筑实务建筑幕墙工程施工技术(二)

二建-建筑实务建筑幕墙工程施工技术(二)

二级建造师《建筑工程管理与实务》建筑幕墙工程施工技术(二)全玻幕墙1.全玻幕墙安装的一般技术要求(1)全玻幕墙面板玻璃厚度:单片玻璃不小于10mm;夹层玻璃单片厚度不应小于8mm;玻璃肋截面厚度不应小于12mm,截面高度不应小于100mm。

( 2)全玻幕墙玻璃面板的尺寸一般较大,宜采用机械吸盘安装。

(3)全玻幕墙玻璃上下两端嵌入槽口深度及预留空隙应符合设计和规范要求,以防止玻璃受力弯曲变形后从槽口拔出,或因空隙不足而使玻璃伸缩受限而破损。

嵌入左右两侧的槽口的预留空隙宜相同。

(4)全玻幕墙安装过程中,应随时检测和调整玻璃面板和肋的水平度和垂直度,保证幕墙面顺直、平整。

(5)全玻幕墙面板承受的荷载和作用,是通过胶缝传递到玻璃肋上去的,其胶缝必须采用硅酬结构密封胶。

胶缝的厚度应由设计计算决定。

(6)全玻幕墙允许在现场打注硅酬结构密封胶。

(7)全玻幕墙面板安装的胶缝,一般可以用酸性密封胶。

由于酸性密封胶对镀膜玻璃的膜层、夹层玻璃的夹层材料以及中空玻璃的合片胶缝都有腐蚀作用,所以当全玻幕墙面板采用上述种类的玻璃时,不得采用酸性密封胶。

(8)全玻幕墙的板面不得与其他刚性材料直接接触。

板面与装修面或结构面之间的空隙应符合规范要求2.吊挂式全玻幕墙安装技术要求(1)当全玻幕墙高度超过(玻璃厚度10mm、12mm) , 5m (玻璃厚度15mm) , 6m (玻璃厚度19mm)时,全玻幕墙应悬挂主体结构上。

(2)吊挂全玻幕墙的结构构件应有足够的刚度。

采用钢桁架或钢梁作为受力构件时,其中心线必须与幕墙中心线一致。

(3)吊挂式全玻幕墙的吊夹与主体结构之间应设置刚性水平传力结构。

吊夹安装应通顺平直。

每块玻璃的吊夹应位于同一平面,吊夹的受力应均匀。

(4)吊挂玻璃下端与下槽底应留空隙,以满足玻璃伸长变形要求。

玻璃与下槽底应用弹性垫块支承或填塞。

槽壁与玻璃之间应用硅酮耐候密封胶密封。

(5)吊挂玻璃的夹具不得与玻璃直接接触。

夹具衬垫材料与玻璃应平整结合、紧密牢固。

关于用玻璃肋做龙骨的横明竖隐玻璃幕墙结构方法

关于用玻璃肋做龙骨的横明竖隐玻璃幕墙结构方法
T E C HN O L O G Y IN F O R M A T IO N
高新技 术
关于用玻璃肋做龙骨的横明竖隐玻璃幕墙结构方法
张泽美
(天津华惠安信装饰工程有限公司幕墙设计所
天津
300074)
摘 要: 框架玻璃幕墙是目 前非常常见的一种结构型式, 我结合多年的设计经验, 行研究出一种新型的幕墙框架结构型式: 横明竖隐玻 自 璃幕墙结构, 主龙骨为玻璃肋, 横梁采用普通的明框横梁, 这种结构的好处在于增加了 幕墙的通透性, 又能用于多层连续主龙骨连接的整 体幕墙, 同时由能够满足幕墙结构的各种性能要求, 通过工程的实践证明, 这种结构是安全可靠的。 关键词:横明竖隐玻璃幕墙 玻璃肋 不锈钢连接件 中图分类号:TQ171 文献标识码: A 文童编号: 1672- 3791(2007)12(a卜0010- 01
鉴于这种情况, 我结合多年的设计经验, 一个层高减去 15mm 伸缩缝, 玻璃精磨边倒
自 行研究出 一种新型的幕墙 框架结构型式:横
明竖隐玻璃幕墙结构, 主龙骨为玻璃肋, 横梁
采用普通的明框横梁, 这种结构的好处在于增
骨的连接, 采用了 特殊的不锈钢连接件, 通过螺
栓连接龙骨和横梁, 这样即满足结构需要, 又能 够满足强度要求。这种玻璃幕墙结构的维修 同正常玻璃幕墙一样, 主龙骨是钢化夹胶玻璃, 即使破裂, 也不会马上掉下来, 同肋驳接点玻幕
框架玻璃幕墙是 目前非常常见的一种结 室内看不到铝龙骨 , 人的视野比较开阔, 增加
图:
构型式, 它主要的设计原理是将铝龙骨用为主 要的受力杆件, 通过铁角码与主体连接上, 每 一个层间又通过铝插芯将上下两根铝龙骨连 接在一起, 这样形成连续梁, 横梁同铝龙骨连 接, 形成框架, 玻璃面板通过的结构胶粘接(隐 框)或螺栓连接(明框)把玻璃面板固定在框架 上, 形成建筑物的外维护结构, 这种结构在室 内能够看见铝龙骨, 幕墙通透性相对较差。

隐框(带玻璃肋)、半隐框玻璃幕墙的施工方法

隐框(带玻璃肋)、半隐框玻璃幕墙的施工方法

隐框(带玻璃肋)、半隐框玻璃幕墙的施工方法一、工艺概述本隐框玻璃幕墙位于屋顶部分,外带玻璃肋,既起到装饰作用,又能减轻幕墙的压力作用。

半隐框玻璃幕墙位于各个立面。

铝合金骨架为6063-T5型号型材、表面用氟碳喷涂处理。

面层采用6+12+6钢化中空LOW-E玻璃(充惰性气体)。

面层固定采用结构胶双面胶条,硅酮密封胶嵌缝、塞口。

二、主要施工方法为保证幕墙的装饰效果,采取如下措施控制好质量:1、主梁安装:本工程幕墙铝合金立柱采用双系点结构。

层与层之间设置15mm 伸缩缝。

中间采用套芯连接。

(1)、将主梁通过不锈钢螺栓与支座相连接,支座再通过螺栓与预埋件固定,并调整、固定。

按主梁轴线及标高位将主梁标高偏差调整至不大于3mm,轴线前后偏差调整至不大于2mm,左右偏差调至不大于3mm;立柱与支座挂码间防腐尼龙垫片,以减少幕墙运动时产生的吵音.及防止刚性连接产生的破坏.(2)、主梁的安装顺序:幕墙主梁的安装工作,是从结构的底部向上安装,待埋件的安装校核完毕后就可进行。

先对照施工图检查主梁的尺寸及加工孔位是否正确,然后将副件、芯套、支座、支撑板安装上主梁。

主梁与支座接好后,先放螺栓,调整主梁的垂直度与水平度,然后上紧螺栓,最后紧固定位.(3)、主梁找平、调整主梁的垂直度可用吊锤控制,平面度由两根定位轴线之间所引的水平线控制。

该工程的主梁为每层楼一根,设两个点,主梁为吊装,上下主梁的连接用芯套,上下之间可自由伸缩;2、横梁安装:a、主梁与横梁通过安装铝角码用不锈钢螺丝相连接,要求安装牢固,接缝严密;接缝处布置防腐尼龙垫片以减少幕墙运动时产生的吵音。

及防止刚性连接产生的破坏。

b、相邻两根横梁的安装角码水平标高偏差不大于1mm。

c、同一层安装角码安装应由下向上进行,当安装完一层高度时,应进行检查、调整、校正、固定,使其符合质量要求;d、调整好整幅幕墙的垂直度、水平度后,加固好主梁,然后进行安装角码安装,保证框对角线误差≤1mm。

大跨度悬挑玻璃肋全玻璃幕墙施工工法(2)

大跨度悬挑玻璃肋全玻璃幕墙施工工法(2)

大跨度悬挑玻璃肋全玻璃幕墙施工工法大跨度悬挑玻璃肋全玻璃幕墙施工工法一、前言大跨度悬挑玻璃肋全玻璃幕墙施工工法是一种现代化的建筑外墙装修方法,以其独特的外观和优秀的性能受到了广泛的关注和应用。

本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点大跨度悬挑玻璃肋全玻璃幕墙施工工法具有以下几个特点:1. 创新性设计:采用了独特的悬挑玻璃肋结构,形成了完美的幕墙外观效果。

2. 高度透光性:全玻璃幕墙的设计可以最大限度地利用自然光线,提供舒适的室内环境。

3. 极佳的隔热性能:采用的高隔热材料和技术使得全玻璃幕墙具有出色的隔热性能,降低了建筑能耗。

4. 良好的保温性能:工法采用了优质的保温材料,有效地提高了建筑的保温性能。

5. 强度可靠:通过采用合理的结构设计和优质的材料使用,大跨度悬挑玻璃肋全玻璃幕墙具有良好的强度和抗风性能。

三、适应范围大跨度悬挑玻璃肋全玻璃幕墙施工工法适用于高层建筑、商业综合体、酒店、体育馆、办公楼等各类建筑项目。

四、工艺原理大跨度悬挑玻璃肋全玻璃幕墙施工工法的理论依据是将悬挑玻璃肋与全玻璃幕墙结合,形成具有优异性能的建筑外墙系统。

具体工艺原理包括:1. 结构设计:根据建筑结构的特点和风载荷要求,设计出合理的悬挑玻璃肋结构,并进行优化计算。

2. 材料选择:选用高强度和透明度的玻璃材料,搭配优质的铝合金材料,确保幕墙的整体性能。

3. 施工工序:按照施工计划和安全要求,依次进行基础施工、骨架安装、玻璃安装、密封处理等工序。

4. 质量控制:通过严格的质量监控和检验,确保施工过程中的每一个环节符合设计要求和标准。

五、施工工艺大跨度悬挑玻璃肋全玻璃幕墙施工工艺包括以下几个施工阶段:1. 基础施工:进行地基基础的施工,包括地基处理、基础浇筑、基础验收等工序。

2. 骨架安装:根据设计图纸和施工方案,进行骨架结构的安装和固定,确保幕墙的稳定性和强度。

玻璃肋点式幕墙安装

玻璃肋点式幕墙安装

玻璃肋点式幕墙安装(一)玻璃肋点式幕墙构造特点玻璃肋点式幕墙构造特点:玻璃肋点玻属于全玻璃结构支撑体系,以玻璃肋作支撑结构,用钢爪将面玻固定在肋玻上。

自上而下安装,幕墙玻璃用u型纲槽固定,玻璃就位后,调整其位置直至符合要求。

(二)玻璃肋点式幕墙工艺流程安装钢槽——安装玻璃肋(打结构胶)——驳接爪安装——面玻安装——打结构胶(三)玻璃肋点式幕墙施工工艺1、安装钢槽严格按照放线定位和设计标高施工,钢槽表面和焊缝刷防锈漆。

将下部灰土清理干净。

在每块玻璃的下部都要放置不少于2块氯丁橡胶垫块,垫块宽度同槽口宽度,长度不小于100mm。

2、安装玻璃肋(打结构胶)利用吊挂电动吸盘的手动倒拉链将玻璃徐徐吊高,使玻璃下端超出下部边框少许。

下部工人要及时将玻璃轻轻拉入槽口。

在与两块玻璃接缝处打结构密封胶。

3、驳接爪安装驳接式玻璃幕墙的性能气密性、水密性、抗震性能、荷载传递等重要的幕墙性能指标都是由驳接系统的安装精度来保证的,驳接系统是由驳接座、驳接爪、驳接头等组件有机的连接所构成的,它具有玻璃安装定位、幕墙变形补偿等功能,是点式驳接玻璃幕墙的核心部件。

〈1〉驳接座的安装在结构调整结束后按照控制单元所控制的驳接座安装点进行驳接座的安装,对结构偏移所造成的安装点误差可用偏心座和偏心头来校正,确保驳接座偏心安装尺寸小于3mm,对角线偏差小于5mm,用激光指向仪校准。

〈2〉驳接爪的安装在驳接座焊接安装结束后开始定位驳接爪,将驳接爪的受力孔向下,并用水平尺校准两横向空的水平度(两水平孔的偏差小于0.5mm),安装定位销。

〈3〉驳接头的安装驳接头在安装之前要对其螺纹的松紧度、驳接头与胶垫的配合情况进行100%的检查。

先将驳接头的前部安装在玻璃的固定孔上并销紧,确保每件驳接头内的衬垫齐全,使金属与玻璃隔离,保证玻璃的受力部分为面接触,并保证销紧环锁紧密封,锁紧扭矩10N*m,在玻璃吊装到位后将驳接头的尾部与驳接爪相互联接并锁紧,同时要注意玻璃的内侧与驳接爪的定位距离在规定范围以内。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

玻璃肋点式幕墙安装
(一)玻璃肋点式幕墙构造特点
玻璃肋点式幕墙构造特点:玻璃肋点玻属于全玻璃结构支承体系,以玻璃肋作支承结构,用钢爪将面玻固定在肋玻上。

自上而下安装,幕墙玻璃用u型钢槽固定,玻璃就位后,调整其位置直至符合要求。

(二)玻璃肋点式幕墙工艺流程
安装钢槽→安装玻璃肋(打结构胶)→驳接爪安装→面玻安装→打结构胶
(三)玻璃肋点式幕墙施工工艺
1、安装钢槽
严格按照放线定位和设计标高施工,钢槽表面和焊缝刷放锈漆。

将下部灰土清理干净。

在每块玻璃的下部都要放置不少于2块氯丁橡胶垫块,垫块宽度同槽口宽度,长度不小于100mm。

2、安装玻璃肋(打结构胶)
利用吊挂电动吸盘的手动倒链将玻璃徐徐吊高,使玻璃下端超出下部边框少许。

下部工人要及时将玻璃轻轻拉入槽口。

在与两块玻璃接缝处打结构密封胶。

3、驳接爪安装
驳接式玻璃幕墙的性能气密性、水密性、抗震性能、荷载传递等重要的幕墙性能指标都是由驳接系统的安装精度来保证的,驳接系统是由驳接座、驳接爪、驳接头等组件有机的连接所构成的,它具有玻璃安装定位、幕墙变形补偿等功能,是点式驳接玻璃幕墙的核心部件。

①驳接座的安装
在结构调整结束后按照控制单元所控制的驳接座安装点进行驳接座的安装,对结构偏移所造成的安装点误差可用偏心座和偏心头来校正,确保驳接座在偏心安装尺寸小于3mm,对角线偏差小于5mm,用激光指向仪校准。

②驳接爪的安装
在驳接座焊接安装结束后开始定位驳接爪,将驳接爪的受力孔向下,并用水平尺校准两横向孔的水平度(两水平孔偏差小于0.5mm),安装定位销。

③驳接头的安装
驳接头在安装之前要对其螺纹的松紧度、驳接头与胶垫的配合情况进行100%的检查。

先将驳接头的前部安装在玻璃的固定孔上并销紧,确保每件驳接头内的衬垫齐全,使金属与玻璃隔离,保证玻璃的受力部分为面接触,并保证销紧环锁紧密封,锁紧扭矩10N·m,在玻璃吊装到位后将驳接头的尾部与驳接爪相互联接并锁紧,同时要注意玻璃的内侧与驳接爪的定位距离在规定范围以内。

4、面玻安装
①玻璃到达施工现场后,由现场质检员与安装组长对玻璃的表面质量,公称尺寸进行检测,同时使用玻璃边缘应力仪对玻璃的钢化情况进行全检,玻璃安装顺序采用先上后下,逐层安装调整。

②玻璃垂直运输:采用电动葫芦进行垂直提升,使用12P重型真空吸盘垂直提升到安装平台上进行定位,安装。

在整个过程中减少尺
寸积累误差,在每个控制单元内尺寸公差带为±3mm.
③玻璃安装质量应符合下述要求:
两邻两玻璃面接缝高低差:1.0mm
上、下两块玻璃接缝水平偏差:1.0mm
左、右两块玻璃接缝水平偏差:1.0mm
玻璃外表面垂直接缝偏差:1.0mm
玻璃外表面水平接缝偏差:1.0mm
玻璃外表面平整度:H≤20m,3.0mm
胶缝宽度(与设计比):±1.5mm
5、打结构胶
①在玻璃安装调整结束后进行打胶使玻璃的缝隙密封。

②打胶顺序是先上后下,先竖向后横后
③打胶过程应注意事项:先清洗玻璃,特别是玻璃边部与胶连接处的污迹要清洗擦干,在贴美纹纸后要24小时之内打胶并及时处理,打好的胶不得有外溢,毛刺等现象;打胶时采用双人里外同步对打的方法,保证胶缝填实;在刮胶过程中必须保证横向和纵向胶缝的接口处平滑,如有凸起必须在胶表面固化前修整好,保证在胶缝处排水通畅;在隔日打胶时,胶缝连接处先清洗已打好的胶头,切除圆弧头部以保证两次打胶的连接紧密;如在自检中发现有局部打胶缺陷(如气泡、空心、断缝、表面严重裂纹),必须将该部分切除清理后再进行补胶。
