轻钢龙骨石膏板吊顶施工方案

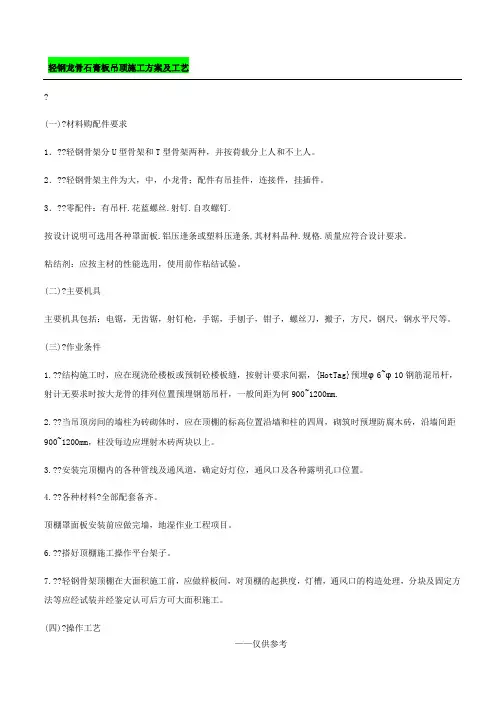

轻钢龙骨石膏板吊顶施工方案及工艺

轻钢龙骨石膏板吊顶施工方案及工艺?(一)?材料购配件要求1.??轻钢骨架分U型骨架和T型骨架两种,并按荷载分上人和不上人。
2.??轻钢骨架主件为大,中,小龙骨;配件有吊挂件,连接件,挂插件。
3.??(二)?(三)?1.??2.??3.??4.??顶棚罩面板安装前应做完墙,地湿作业工程项目。
6.??搭好顶棚施工操作平台架子。
7.??轻钢骨架顶棚在大面积施工前,应做样板间,对顶棚的起拱度,灯槽,通风口的构造处理,分块及固定方法等应经试装并经鉴定认可后方可大面积施工。
(四)?操作工艺1.??工艺流程:弹线?—→?安装大龙骨吊杆—→安装大龙骨—→?安装中龙骨—→?安装小龙骨?—→安装罩棉板—→?安装压条?—→刷防锈漆2.弹线:根据楼层标高线,用尺竖向量至顶[棚设计标高,沿墙,柱四周弹顶棚标高,并沿顶棚的标高水平线,在?墙上划好分挡位置线。
3.安装大龙骨吊杆:在弹好顶棚标高水平线及龙骨位置线后,确定吊杆下端头的标高,按大龙骨位置及吊挂4①.??②.??③.??④.??⑤.??⑥.??5①.??②.??间距为③.??当中龙骨长度需多根延续接长时,用中龙骨连接件?,在吊挂中龙骨的同时相连,调直固定。
6.安装小龙骨:①.??按以弹好的小龙骨线?分挡线,卡装小龙骨掉挂件。
②.??吊挂小龙骨:按设计规定的小龙骨间距,将小龙骨通过吊挂件,吊?挂在中龙骨上,设计无?要求时,一般间距在500~600mm。
③.??当小龙骨长度需多根延续接长时,用小龙骨连接件,在吊挂小龙骨的同时,将相对端头相连接,并先调直后固定。
④.??当采用T型龙骨组成轻钢骨架时,小龙骨应在安装罩面板时,每装一块罩面板先后各装一根卡挡小龙骨。
7.安装罩面板:在以装好并经验收的轻刚骨架下面,按罩面板的规格,拉缝间隙进行分块弹线,从顶棚中间顺中龙骨方向开始先装一行罩面板,作为基准,然后向两侧分行安装,固定罩面板的自攻螺钉间距为1.??吊顶不平:原因在于大龙骨安装时吊杆调平不认真,造成各吊杆点的标高不一致。
轻钢龙骨石膏板吊顶施工方案及工艺

轻钢龙骨石膏板吊顶施工方案及工艺1.准备工作:(1)清理施工区域,确保无杂物和尘土;(2)测量天花板高度,确定吊顶高度和线条位置;(3)根据设计要求和天花板布线要求确定龙骨间距;(4)准备好必要的工具和材料,如轻钢龙骨、石膏板、吊顶龙骨龙骨和连接件等。
2.安装轻钢龙骨:(1)按照设计要求在天花板上标记轻钢龙骨的位置和间距;(2)使用钢丝和吊牙将轻钢龙骨固定在天花板上;(3)根据需要,使用龙骨吊脚架对主龙骨进行支撑;(4)使用水平仪对轻钢龙骨的安装进行检查,确保水平。
3.安装吊顶龙骨:(1)将吊顶龙骨按照设计要求和轻钢龙骨的间距固定在轻钢龙骨上;(2)确保吊顶龙骨与轻钢龙骨的安装平齐、牢固;(3)根据需要,在吊顶龙骨上安装防火、耐湿处理等特殊要求的材料。
4.安装石膏板:(1)根据设计要求和吊顶尺寸,将石膏板切割成适当的尺寸;(2)将石膏板放置在吊顶龙骨上,用螺丝固定石膏板;(3)确保石膏板与吊顶龙骨的接触平整牢固;(4)安装好一块石膏板后,用尺子和水平仪检查其水平和垂直度。
5.补充施工:(1)根据需要,对石膏板的接缝和螺丝孔进行填充和修整;(2)使用石膏板胶带处理石膏板的接缝,保证平整;(3)对石膏板进行打磨和抛光,使其表面平滑;(4)根据设计要求,进行石膏板的装饰和涂料处理。
6.完工验收:(1)对施工的各个环节进行验收,确保安装牢固、工艺合格;(2)检查石膏板的平整度和表面处理情况;(3)清理施工区域,确保无杂物和尘土。
以上是一种常用的轻钢龙骨石膏板吊顶施工方案及工艺。
在施工过程中,需注意安全操作,保证材料质量和工艺验收标准,确保吊顶的质量和使用寿命。
轻钢龙骨石膏板吊顶施工方案

轻钢龙骨石膏板吊顶施工方案
轻钢龙骨石膏板吊顶:
(1)操作程序
弹标高线→固定吊杆→安装主龙骨→主龙骨底拉线→固定次龙骨→按设计标高及质量标准调整、加固龙骨→安装石膏板→石膏板饰面→清洁保护。
(2)施工要点
①吊杆安装
用§8mm内膨胀螺栓将吊杆固定于钢筋混凝土顶棚上,吊杆§8采用通牙螺杆下端套好,配好螺端头外露>3mm,吊杆均匀布置,吊点间距1100mm 以下,有迭级造型时应在其交界自布置吊点。
②龙骨安装
用吊杆与主龙骨连接,并拧紧螺钉卡牢。
主龙骨纵向用连接长。
主龙骨间距1100mm以下,次龙骨间距依板材尺寸而定,一般不大于500mm 。
若>800mm ,次龙骨间应增设小龙骨。
在板材接缝自应安装龙骨横撑。
③石膏板安装
用3.5×25沉头自攻螺钉将石膏板固定在龙骨上,螺钉距板边10~15mm,螺钉间距:板边150~170mm,中间200~300mm为宜,钉头沉入板面0.5~1mm,并不能将纸面弄破,涂以防锈漆后用腻子找平。
板缝处理:留3mm缝隙,嵌腻子,贴玻璃纤维或纸质、布质接缝带,再用腻子刮平顺。
(3)质量标准
①允许偏差:龙骨四周水平线±5mm,面板用2m以检查,表面平整≤3mm,接缝高低<1mm;
②吊点安装牢固、分布合理、符合规范。
重载和接口部应增设吊点;
③面板与龙骨连接紧密、平整,不得有凹凸不平、掉角、翘曲现象。
轻钢龙骨石膏板吊顶工程施工方案

【1】轻钢龙骨石膏板吊顶工程施工方案(一)施工方法首先确认施工部位,测量天花设计标高与实际高度是否相符,如果天棚标高受到其他设施的影响,即报交技术组负责人落实解决。
接着根据确认下来的标高,准确地在墙上1米高处四周弹水平线,且按如下步骤进行严格的施工:1、熟识图纸,了解天棚上的灯具、广播喇叭、空调口、喷淋头和消防探头的具体位置,使主龙骨在吊放时尽量避开;2、主龙骨吊点间必须保证每一平方米内有一吊杆,吊杆应为直径8毫米的钢筋,钢筋如长度不够需要焊接,必须焊固,不可存在虚焊,同时做好防锈处理。
拉爆螺丝应完全拉紧,不得有松动;3、主龙骨的型号必须满足承受吊顶荷载的要求,主龙骨的间距应在800×800之间,次龙骨的间距不得大于400×600;4、轻钢龙骨在施工中应有起拱高度,且应不小于房间短向跨度的起拱1/1000(10米跨内水平线上中心提升1公分高),跨度越大起拱随之增大。
5、全面校正主次龙骨的位置及水平度,其他各专业工种也必须紧密配合,作好各自的隐蔽验收后,才能进行石膏板封闭;6、接到天棚隐蔽工程记录认可表后,开始石膏板的安装,石膏板宜纵向铺设。
安装时自攻螺丝与板边距离应为10~15毫米,螺钉间距以150~170毫米为宜,均匀固定,钉头嵌入板面深度以0.5~1毫米为宜,板与板之间的缝隙应在3~5毫米左右,固定时应从一块板的中间向板的四边固定,不得多点同时操作;7、凡用夹板造型的迭级天棚,应在地面上开线弹墨定位,再用悬垂挂线定出吊装迭级造型的准确位置,安装好吊装的支撑铁件或吊杆,试吊后临时挂起,通线后调平,再把迭级造型紧固。
所用的木方、夹板均要进行防火处理,高级装饰还要进行防虫处理;8、螺钉眼应先刷防锈漆,再用石膏腻子点补,缝隙在填满后必须用纱布封闭,然后根据面层的装饰材料,做好板面的平整和防潮处理。
9、工程质量允许偏差:(用2米靠尺和楔形塞尺检查)石膏板:表面平整3毫米,立面垂直3毫米,接缝高低1毫米。
龙骨吊顶工程施工方案

一、工程概况本工程采用轻钢龙骨石膏板吊顶,适用于办公室、商场、酒店等场所。
龙骨吊顶具有重量轻、安装方便、防火性能好、装饰效果好等优点。
二、施工准备1. 材料准备:轻钢龙骨、纸面石膏板、吊杆、膨胀螺栓、自攻螺丝、水平仪、线锤、电钻、扳手等。
2. 工具准备:冲击钻、电锤、扳手、螺丝刀、水平仪、线锤等。
3. 人员准备:施工人员、技术人员、质检人员等。
三、施工工艺流程1. 弹线:根据设计图纸,确定吊顶标高和龙骨位置,用水平仪在房间内每个墙角上抄出水平点,弹出水平线,用水准线量至吊顶设计高度加上一层板的厚度,用粉线沿墙弹出水准线,即为吊顶次龙骨的下皮线。
2. 安装吊杆:在顶板上打孔,安装膨胀螺栓,吊杆的一端同L30x30x3角码焊接(角码的孔径应根据吊杆和膨胀螺栓的直径确定),另一端与螺纹杆焊接,制作好的吊杆应作防锈处理。
3. 安装主龙骨:将组装好的吊挂件的大龙骨,按分档线位置使吊挂件穿入相应的吊杆螺母,拧好螺母。
4. 安装次龙骨:按设计规定的中龙骨间距,将中龙骨通过吊挂件,吊挂在大龙骨上,设计无要求时,一般间距为500~600mm。
5. 安装小龙骨:按以弹好的小龙骨线分挡线,卡装小龙骨吊挂件。
吊挂小龙骨:按设计规定的小龙骨间距。
6. 安装石膏板:将石膏板按顺序安装在小龙骨上,用自攻螺丝固定,注意板缝对齐,缝隙应小于3mm。
7. 防火处理:在石膏板背后安装矿棉板,涂防火涂料。
8. 装修收尾:安装灯具、风口、烟感探头等设备。
四、施工要点1. 龙骨安装:轻钢龙骨及配件必须采用业主认定产品,吊杆采用可进行高度调节的螺杆,吊杆距主龙骨端部距离不超过100mm,吊点按设计图要求布置,吊杆采用10的圆钢。
2. 石膏板安装:注意板缝对齐,缝隙应小于3mm,安装后应检查平整度和垂直度。
3. 防火处理:在石膏板背后安装矿棉板,涂防火涂料,确保吊顶的防火性能。
4. 装修收尾:安装灯具、风口、烟感探头等设备,注意与吊顶的配合。
轻钢龙骨石膏面板吊顶施工方法

轻钢龙骨石膏面板吊顶施工方法1、施工准备⑴吊顶施工前,应在上一工序完成后进行。
对于原有孔洞应填补完整,无裂漏现象。
⑵对上工序安装的管线应进行工艺质量验收;所预留出口、风口高度应符合吊项设计标高。
2、施工工艺流程弹线→安装主龙骨吊杆→安装主龙骨→安装次龙骨→安装石膏板→涂料→饰面清理→分项验收。
3、施工方法与技术措施(1)根据施工图先在墙、柱上弹出顶棚标高水平墨线,在顶棚上划出吊杆位置,吊杆间距应符合设计要求,如无具体说明,则一般为800-1200mm。
弹线时,既要保证吊杆的间距保持在800-1200mm之间,又要使吊筋、主龙骨位置不与灯具发生冲突。
(2)钻孔安装φ8配套金属膨胀螺栓,悬挂Φ8mm全牙镀锌丝杆。
(3)安装主龙骨,划出次龙骨位置,将次龙骨用卡件连于主龙骨;主龙骨与主挂件,次龙骨与主龙骨应紧贴密实且间距不大于1mm,接着安装横撑龙骨,龙骨水平调正固定后,进行中间质量验收检查,待设备及电气配管的安装,全部该做的隐蔽工程完成后并由业主、土建及监理单位验收合格后方可封板。
(4)轻钢龙骨顶棚骨架施工,先高后低,主龙骨间距和吊杆间距一般控制在800mm~1200mm之间,吊顶副龙骨间距为400mm,横撑龙骨的间距为600mm,吊杆直径为8mm,吊杆应垂直吊挂,旋紧双面丝扣,外露铁件必须刷二度防锈漆,墙边的吊杆距主龙骨端部的距离不超过300mm,排列最后距离超过300mm 应增加一根吊筋,主龙骨和次龙骨要求达到平直。
(5)为了消除顶棚由于自重下沉产生挠度和目视的视差,吊顶龙骨必须起拱,由中间部分起拱,高度一般为房间短向跨度的1/200。
吊杆与结构连接应牢固,凡在灯具、风口等处用附加龙骨加固,龙骨吊杆不得与水管、强弱电、灯具、通风等设备吊杆共用。
(6)吊顶造型采用木基层结合轻钢龙骨做法。
细木工板在地面制作成型,表面经防火处理后吊挂安装。
造型需单独安装吊筋并且要适当减小间距,造型较重则需采用角钢作为吊筋,吊筋与造型通过铁件用对接螺栓固定。
轻钢龙骨石膏板吊顶施工方法

轻钢龙骨石膏板吊顶施工方法一、准备工作1.确定施工区域:根据设计图纸确定施工区域,并清理好施工区域。
2.准备工具与材料:准备好需要用到的工具和材料,如:轻钢龙骨、石膏板、螺丝、螺丝刀、电钻、级尺、质量标准规定的其他工具等。
二、开始施工1.确定龙骨安装位置:根据设计图纸,使用级尺在墙面上标记出龙骨的安装位置。
2.安装龙骨:按照标记的位置,用电钻在墙壁上安装U型、C型或L型轻钢龙骨。
将轻钢龙骨水平放置,然后用螺丝固定在墙壁上。
3.龙骨连接:当有需要连接轻钢龙骨时,可使用轻钢龙骨连接件将两根轻钢龙骨连接在一起,保证连接牢固。
4.安装石膏板:将石膏板放在龙骨上,使用螺丝刀将石膏板与轻钢龙骨固定在一起。
每块石膏板固定4个螺丝,螺丝的位置通常在石膏板的四个角上。
注意螺丝紧固位置不能过于靠近石膏板边缘,以免引起开裂。
5.石膏板接缝处理:当石膏板长度不够时,需要进行拼接。
首先在接缝处涂抹石膏粉状填料,然后将专用的石膏板接缝带贴在接缝处。
接缝带将会加强接缝处的稳定性,并减少开裂的可能性。
接缝处需要涂抹两遍石膏填料,等第一遍涂抹的填料干后,进行第二遍的填补。
6.做防尘罩:当施工空间需要安装轻钢龙骨石膏板吊顶时,施工时会不可避免地产生一些灰尘,这会对其他区域产生影响,因此需要做防尘罩,防止尘土飞扬。
7.进行涂料处理:等石膏板接缝处理完成后,进行涂料处理,使其外观更加美观。
可以使用水性或油性涂料进行刷涂,根据需求可进行多遍涂刷,让表面更加均匀。
三、验收与交付1.验收工程质量:在施工完成后,对轻钢龙骨石膏板吊顶进行验收。
主要查验吊顶是否平整、无开裂、无松动现象,并检查吊顶与墙体之间有无缝隙。
2.清理施工区域:施工完成后,清理施工区域,将垃圾和工具材料进行清理,保持施工环境整洁。
3.交付工程:验收合格后,按照质量要求和设计要求交付工程。
轻钢龙骨石膏板吊顶施工方案

轻钢龙骨石膏板吊顶施工方案轻钢龙骨石膏板吊顶是一种常见的装修方案,它具有安装简便、环保无污染、抗震性能好等特点,因此受到了广大消费者的青睐。
为了保证施工质量和效果,下面将介绍轻钢龙骨石膏板吊顶的施工方案。
一、准备工作1.确保施工区域的地面平整、干净,并清理掉多余杂物和尘土。
2.按照设计图纸的要求,购买合适尺寸的轻钢龙骨和石膏板,并检查其质量是否符合要求。
3.准备好所需的施工工具和材料,如电钻、螺丝刀、吊线工具、螺丝、轻钢龙骨连接件等。
二、安装轻钢龙骨1.根据设计要求确定轻钢龙骨的安装位置和间距,并使用吊线工具标出位置。
2.使用电钻和螺丝刀将轻钢龙骨固定在天花板上,确保其稳定可靠。
3.使用轻钢龙骨连接件将轻钢龙骨连接在一起,保证整个吊顶结构的牢固性。
三、安装石膏板1.根据轻钢龙骨的尺寸,将石膏板切割成适当的大小,并确保切割平整。
2.将石膏板放置在轻钢龙骨上,并使用螺丝将其固定在轻钢龙骨上。
3.相邻石膏板之间的接缝应留出一定的缝隙,以便后续施工时方便进行填充和修补。
4.确保石膏板安装平整,无明显起泡或松动情况,保证吊顶的整体美观度。
四、修补和装饰1.使用专用填缝剂填充石膏板之间的缝隙,并使用刮刀将填缝剂刮平,使吊顶表面光滑。
2.等待填缝剂干燥后,可进行砂纸打磨,以进一步提升石膏板的表面质量。
3.根据需要,可以进行喷涂或刷涂装饰效果,使吊顶更加美观。
五、施工注意事项1.施工过程中要注意安全,佩戴好防护用品,防止尘土和碎片对身体的伤害。
2.施工前要仔细检查材料的质量和规格,确保满足设计要求。
3.在进行轻钢龙骨和石膏板的固定时,要使用适当的螺丝和连接件,确保吊顶的牢固性和稳定性。
4.施工过程中要严格按照设计图纸的要求进行操作,保证施工质量和效果。
5.施工完成后要进行验收,确保吊顶的装饰效果和使用功能符合要求。
综上所述,轻钢龙骨石膏板吊顶施工方案包括准备工作、安装轻钢龙骨、安装石膏板、修补和装饰等步骤。
在施工过程中要注意安全和质量,以确保吊顶的稳定性和美观度。
轻钢龙骨石膏板吊顶施工方法

轻钢龙骨石膏板吊顶施工方法一、施工准备1原材料、半成品要求1.1龙骨:主龙骨是轻钢吊顶龙骨体系中的主要受力构件,整个吊顶的荷载通过主龙骨传给吊杆。
主龙骨的受力模型为承受均布荷载的连续梁。
故主龙骨必需满足强度和刚度的要求。
次龙骨(中、小龙骨)的主要作用是固定饰面板,中、小龙骨多数是构造龙骨,其间距由饰面板尺寸决定。
1.2零配件:吊杆(φ8)、吊挂件、连接件、挂插件、花篮螺丝、自攻钉等。
2.2主要机具包括:电锯、手锯、手刨子、钳子、螺丝刀、板子、方尺、钢尺、钢水平尺等。
2.3作业条件2.3.1顶棚内的各种管线及设备已安装完毕并通过验收。
确定好灯位、通风口及各种明露孔口位置。
2.3.2各种吊顶材料,尤其是各种零配件经过进场验收,各种材料人武配套齐全。
二、操作工艺1工艺流程弹线→固定吊杆→安装与调平龙骨→安装饰面板→细部调整与处理。
2弹线用水准仪在房间内每个墙(柱)角上抄出水平点(若墙体较长,中间也适当抄几个点),弹出水准线(水准线距地面一般1000mm),从水准线量至吊顶设计高度加上20mm (两层石膏板的厚度),用粉线沿墙(柱)弹出水准线,既为吊顶次龙骨的下皮线。
同时,按吊顶平面图,在混凝土顶板弹出的位置。
主龙骨距墙边250mm~300mm内,主龙骨与主龙骨间距800mm~900mm,,并标出吊杆的固定点,吊杆的固定点间距800~900mm。
如遇到梁和管道固定点大于设计和规程要求,应增加吊杆的固定点。
3固定吊杆采用膨胀螺栓固定吊杆挂件,采用φ8的吊杆。
吊杆攻丝与内膨胀螺栓连接,吊杆方向错开,避免主龙骨向一边倾倒。
遇有吊杆预定位置有风管或其障碍物,在风管和障碍物两侧增设2根φ8吊杆。
4安装与调平龙骨4.1安装边龙骨边龙骨的安装应按设计要求弹线,沿墙(柱)上的水平龙骨线把U型镀锌轻钢条用自攻螺丝固定在墙边木绡上(木绡需做防腐处理)间距应不大于吊顶次龙骨的间距。
4.2安装主龙骨主龙骨应吊挂在吊杆上,主龙骨间距800~900mm,主龙骨为轻钢龙骨UC50中龙骨主龙骨应平行房间长向安装。
轻钢龙骨石膏板吊顶施工工艺方法

轻钢龙骨石膏板吊顶施工工艺方法
步骤一:准备工作
1.对施工区域进行清理,确保无杂物和破损物。
2.对吊顶的大小和材料进行测量和购买,确保尺寸准确。
3.准备所需工具和材料,包括电动钻、电动螺丝刀、手工工具、轻钢龙骨、石膏板、螺丝等。
步骤二:安装轻钢龙骨
1.根据吊顶尺寸,在墙壁上进行标线,确定轻钢龙骨的位置。
2.使用电动钻在墙壁上预先打孔,然后使用电动螺丝刀将轻钢龙骨固定在墙壁上。
3.根据吊顶的结构设计,将轻钢龙骨按照规定的间距固定在墙壁上,保持水平。
步骤三:安装石膏板
1.将石膏板放置在轻钢龙骨上,用木工夹固定。
2.根据需要,使用电动螺丝刀将石膏板和轻钢龙骨固定在一起,确保牢固。
步骤四:处理接缝
1.使用石膏粉或龙骨固缝剂来填补石膏板之间的缝隙,使其平整。
2.等待填缝材料干燥,然后进行打磨,使其与石膏板表面平整。
步骤五:涂刷和装饰
1.在石膏板表面涂刷底漆,以增强抗渗透性和附着力。
2.根据需要,选择合适的涂料进行涂刷或选择其他装饰材料进行装饰。
总结:
以上就是轻钢龙骨石膏板吊顶施工的主要步骤。
在施工过程中,需要
特别注意安全,使用合适的工具和材料,保证施工质量。
同时,根据实际
需要和设计要求,进行合理的操作和装饰,以达到美观实用的效果。
轻钢龙骨石膏板吊顶施工方案

轻钢龙骨石膏板吊顶施工方案在建筑装修中,吊顶是一个重要的设计元素,不仅可以美化室内空间,还可以隐藏各种管线和电缆。
而轻钢龙骨石膏板吊顶则是目前市场上较为常见和受欢迎的一种吊顶装饰方式。
今天我们就来探讨一下轻钢龙骨石膏板吊顶的施工方案。
1. 施工准备首先,在施工之前,我们需要准备必要的工具和材料。
常见的工具包括扳手、铅垂线、起尺、电钻等。
而材料方面则需要轻钢龙骨、石膏板、螺丝等。
此外,还需要根据实际情况确定好吊顶的高度和设计图纸。
2. 安装轻钢龙骨在施工过程中,首先需要将轻钢龙骨固定在原有的房顶结构上。
具体的步骤是:使用铅垂线确定好吊顶的水平线,然后根据设计图纸的要求,使用起尺测量出轻钢龙骨的长度,并使用电钻和螺丝将轻钢龙骨固定在房顶结构上。
3. 安装石膏板在轻钢龙骨安装完成后,接下来就是安装石膏板。
将石膏板放置在轻钢龙骨上,使用扳手和螺丝将石膏板固定在轻钢龙骨上。
需要注意的是,石膏板之间的接缝需要处理好,可以使用填缝剂进行填充,以保证整个吊顶的平整度和美观度。
4. 粉饰和油漆在石膏板安装完成后,就可以进行粉饰和油漆的施工了。
可以选择不同的涂料进行粉饰,比如选择环保型的水性涂料,以减少对室内空气的污染。
在进行油漆施工时,可以根据个人喜好选择不同的颜色,使吊顶更加美观和与整体空间风格相协调。
5. 吊顶辅助装饰在吊顶施工完成后,可以根据需要进行吊顶辅助装饰。
比如可以在石膏板上安装射灯或者装饰灯,增加室内的照明效果。
另外,也可以选择吊顶板与石膏板之间的装饰条进行装饰,以增加整个吊顶的层次感和美观度。
总结起来,轻钢龙骨石膏板吊顶施工方案主要包括施工准备、安装轻钢龙骨、安装石膏板、粉饰和油漆、吊顶辅助装饰等多个步骤。
在施工过程中,需要严格按照设计图纸的要求进行操作,以确保施工质量。
同时,在选择材料和装饰方式时,也需要考虑到室内空气质量和个人喜好等因素。
希望以上的内容对于轻钢龙骨石膏板吊顶的施工方案有所帮助。
轻钢龙骨石膏板施工方案三篇

轻钢龙骨石膏板施工方案三篇篇一:轻钢龙骨石膏隔板施工方案XX公司办公楼室内装修工程轻钢龙骨石膏板隔墙施工方案编制单位:XX公司X年X月X日一、编制依据XX公司办公楼室内装修工程工程施工图中电投财务公司办公楼室内装修工程工程施工组织设计《建筑装饰装修工程质量验收规范》GB20210-20XX《墙身-轻钢石膏板》88J2(六)二、工程概况本工程位于北京市西城区西直门外大街德宝二期5号办公、商业(金贸大厦)项目C1座办公楼,项目总建筑面积约30000平方米(其中办公用房22748.53平方米,地下一层产权车位104个、地下三层租用车位126个、地下一层租用房屋2144.06平方米、地下一层免费使用权50年物业用房43.55平方米、地下二层免费使用权50年物业用房117平方米。
)建筑高度47.8米,建筑层数21层,其中地下3层,地上18层(另一层设有设备层)。
建筑层高F1商业用房6米,设备层2.1米;F2-F18办公用房层高3.5米。
三、主要项目施工方法3.1轻质隔墙及隔断工程3.1.1主要材料及配件要求(1)轻钢龙骨主件:沿顶龙骨、沿地龙骨、加强龙骨、竖向龙骨、横向龙骨应符合设计要求。
(2)轻钢骨架配件:支撑卡、卡托、角托、连接件、固定件、附墙龙骨、压条等附件应符合设计要求。
(3)紧固材料:射钉、膨胀螺栓、镀锌自攻螺丝、木螺丝等。
(4)填充隔声材料:按设计要求选用。
(5)罩面板材:12mm防火石膏板、12mm耐水石膏板。
(6)材料经监理甲方确认后方可进料施工。
3.1.2主要机具直流电焊机、电动无齿锯、手电钻、螺丝刀、射钉枪、线坠、靠尺等。
3.1.3作业条件(1)轻钢骨架、石膏罩面板隔墙施工前应先完成基本的验收工作,石膏罩面板安装应待屋面、顶棚和墙抹灰完成后进行。
(2)设计要求隔墙有地枕带时,应待地枕带施工完毕,并达到设计程度后,方可进行轻钢骨架安装。
(3)根据设计施工图和材料计划,查实隔墙的全部材料,使其配套齐备。
吊顶轻钢龙骨石膏板施工方案

2 轻钢龙骨石膏板吊顶1 工艺流程2 操作工艺(1)弹线弹线包括:标高线、顶棚造型位置线、吊挂点布置线、大中型灯位线。
1) 确定安装标高线:根据室内墙上+100cm 水平线,用尺量至顶棚的设计标高划线、弹线。
若室内+100cm 水平线未弹通线或通线偏差较大时,可采用一条塑料透明软管灌满水后,将软管的一端水平面对准墙面上的高度线。
再将软管另一端头水平面,在同侧墙面找出另一点,当软管内水平面静止时,画上该点的水平面位置,再将这两点连线,即得吊顶高度水平线。
用同样方法在其它墙面做出高度水平线。
操作时应注意,一个房间的基准高度点只用一个,各面墙的高度线测点共用。
沿墙四周弹一道墨线,这条线便是吊顶四周的水平线,其偏差不能大于3mm 。
2) 确定造型位置线:对于较规则的建筑空间,其吊顶造型位置可先在一个墙面量出竖向距离,以此画出其它墙面的水平线,即得吊顶位置外框线,而后逐步找出各局部的造型框架线。
对于不规则的空间画吊顶造型线,宜采用找点法,即根据施工图纸测出造型边缘距墙面的距离,从墙面和顶棚基层进行引测,找出吊顶造型边框的有关基本点或特征点,将各点连线,形成吊顶造型框架线。
3) 确定吊点位置:双层轻钢U 、T 型龙骨骨架吊点间距≤1200mm ,单层骨架吊顶吊点间距为800-1500mm (视罩面板材料密度、厚度、强度、刚度等性能而定)。
对于平顶天花,在顶棚上均匀排布。
对于有叠层造型的吊顶,应注意在分层交界处吊点布置,较大的灯具及检修口位置也应该安排吊点来吊挂。
(2)吊杆安装1)吊杆紧固件或吊杆与楼面板或屋面板结构的连接固定有以下四种常见方式:a)用M8或M10膨胀螺栓将∠25×3或∠30×3角钢固定在楼板底面上。
注意钻孔深度应≥60mm,打孔直径略大于螺栓直径2-3mm。
b)用φ5以上的射钉将角钢或钢板等固定在楼板底面上。
c)浇捣混凝土楼板时,在楼板底面(吊点位置)预埋铁件,可采用150×150×6钢板焊接4φ8锚爪,锚爪在板内锚固长度不小于200mm。
轻钢龙骨石膏板吊顶施工方案

轻钢龙骨石膏板吊顶施工方案1、施工工艺流程定位、放线、标高引测→吊杆固定龙骨、灯槽骨架安装→灯孔定位→安装及吊顶验收→安装面板→灯槽面板、施工缝等节点收头。
2、施工准备(1)检查结构施工情况吊顶施工前,应对照吊顶设计图,检查结构尺寸是否同建筑设计相符。
包括变形缝及结构其它节点的构造尺寸是否与吊顶构造节点尺寸相符,解决结构与吊顶施工有冲突之处。
(2)检查设计安装情况吊顶施工前,检查设计中设备管道是否安装完毕,吊顶内的水电管道应安装完毕并试压完毕。
3、施工工艺操作要求(1)弹线定位1)放线主要是弹标高线和龙骨布置线,以设计要求的标高进行复核。
2)确定吊顶标高,将设计标高线弹到四周墙面或柱面上,水平偏差正负5mm,如果吊顶有不同标高,那么应将变截面的位置弹到楼板上,然后,再将角铝或其它封口材料固定在墙面或柱面,封口材料的底面与标高线重合。
吊顶的角铝应同板的色彩一致,角铝用高强水泥钉固定,也可用射钉固定。
(2)吊杆固定1)吊杆固定在混凝土结构上:在吊顶位置用冲击钻钻孔,打设膨胀螺栓,然后将50mm长L40×4角钢开孔固定在Ф8吊杆上,L40×4角钢开孔固定在膨胀螺栓上,Ф8吊杆与L40×4角钢的焊接施工在地面操作。
2)吊杆与龙骨固定:采用吊挂件,吊挂件随龙骨配套供应。
3)吊杆安装时,上端与角钢焊接,双面焊5d螺丝连接,螺纹外露按规范要求。
4)吊杆距主龙骨端部距离不得超过300mm,否则增设吊杆,以免龙骨下坠。
当吊杆与设备相遇时,应调整吊杆构造或增设吊杆,以保证吊顶质量。
(3)安装及调平龙骨1)主、次龙骨宜从同一方向同时安装,其施工顺序:就位→调平、调直→边龙骨固定→主龙骨接长。
2)就位:安装时,根据已确定的主龙骨(大龙骨)位置及确定的标高线,先将其基本就位。
次龙骨应紧贴主龙骨安装就位。
3)调平、调直:龙骨就位后,先从龙骨下挂下定制标尺,在地面用水准仪进行标高控制,然后再满拉纵横控制标高线(十字中心线),从一端开始,一边安装,一边调整,最后再精调一遍,直到龙骨调整平和调直为止。
轻钢龙骨石膏板吊顶施工方案

轻钢龙骨石膏板吊顶施工方案1)工艺流程基层清理→弹线→安装吊杆→安装主龙骨→安装次龙骨→隐蔽验收→安装石膏板→涂料施工→分项验收2)施工方案与技术措施(1)基层清理:吊顶弹线施工前将管道洞口封堵处清理干净,以及顶上的杂物清理干净。
(2)弹线:根据水平控制线确定吊顶标高,并在墙顶上弹出吊顶线作为安装的标准线,以及在标准线上划好龙骨分档间距位置线。
(3)安装吊杆:根据施工图纸要求和施工现场情况确定吊杆的大小和位置,顶棚骨架安装顺序是先高后低,吊杆用膨胀螺栓固定在结构顶板上的,膨胀螺栓采用Ф8。
吊点间距900~1100mm,安装时上端采用膨胀螺栓固定牢固,下端与吊件连接,且安装完毕的吊杆端头外露长度不小于3cm。
(4)安装主龙骨:吊顶为造型吊顶,采用U600主龙骨,吊顶主龙骨间距小于1100mm。
安装主龙骨时,应将主龙骨吊挂件连接在主龙骨上,拧紧螺丝,要求主龙骨端部或接长都要增设吊点,接头和吊杆方向也要错开。
并根据现场吊顶造型的尺寸,严格控制每根主龙骨的标高。
随时拉线检查龙骨的平整度,不得有悬挑过长的龙骨。
(5)安装次龙骨:次龙骨采用其相应的吊挂件固定在主龙骨上,根据吊顶的造型进行叠级安装,采用吊挂件挂在主龙骨上,龙骨间距为400mm,将次龙骨通过挂件吊挂在主龙骨上,注意在吊灯、窗帘盒、通风口周围必须加设次龙骨。
(6 安装横撑龙骨:在两块石膏板接缝的位置安装横撑龙骨,间距1200。
横撑龙骨垂直与次龙骨方向,采用水平连接件与次龙骨固定。
(7)隐蔽检查:在水电安装、试水、打压完毕后,应对龙骨进行隐蔽检查,合格后方可进入下道工序,并办理完交接手续。
(8)安装石膏板面板:在已装好并经验收合格的龙骨下面,从顶棚中间顺中龙骨方向开始安装罩面板,固定罩面板自攻螺钉的间距为150~170mm,两块板间留缝,采用嵌缝剂嵌缝处理。
3)质量标准主控项目(1)轻钢龙骨骨架以及罩面板的材质、规格、品种、式样应符合设计要求。
(2)龙骨骨架的吊杆,垂直主次龙骨的安装间距、位置正确,连接牢固,无松动。
轻钢龙骨石膏板吊顶施工方案

轻钢龙骨石膏板吊顶施工方案介绍轻钢龙骨石膏板吊顶是一种常用于室内装饰的施工方案。
它由轻钢龙骨和石膏板组成,具有安装简便、成本低廉、美观耐用等优点。
本文档将介绍轻钢龙骨石膏板吊顶的施工步骤和注意事项。
施工步骤1. 测量和定位首先,需要进行施工场地的测量和定位。
根据实际情况,确定吊顶的尺寸和位置,确保计划施工的区域与建筑物的结构相符。
2. 安装轻钢龙骨根据测量结果,在天花板上安装轻钢龙骨。
先确定龙骨的横向和纵向位置,然后使用螺丝或其他固定方式将龙骨安装在天花板上。
确保龙骨的平直度和稳固性。
3. 安装石膏板将石膏板剪裁成合适的尺寸,然后将其安装在轻钢龙骨上。
使用螺丝或其他适当的固定件将石膏板固定在龙骨上。
确保石膏板之间的接缝平整且紧密。
4. 防火处理和装饰根据需要,对轻钢龙骨石膏板吊顶进行防火处理。
可以采用防火涂料或其他防火材料对吊顶进行涂覆,以提高吊顶的安全性。
随后,根据设计和装饰要求,进行吊顶的表面处理,如刷漆、喷涂等,使其更美观。
5. 清理和验收最后,对施工现场进行清理,清除杂物和垃圾。
进行吊顶的验收,确保施工质量符合要求,吊顶平整、牢固。
注意事项1. 施工前要进行详细的测量和规划,确保尺寸和位置的准确性。
2. 轻钢龙骨的安装要牢固,确保吊顶的稳定性和承重能力。
3. 石膏板的安装要平整、紧密,确保接缝处无明显的缝隙。
4. 在进行防火处理时,选择合适的材料和方法,确保吊顶的安全性。
5. 在装饰吊顶表面时,注意选择合适的涂料和装饰材料,使吊顶更美观。
以上是轻钢龙骨石膏板吊顶的施工方案和注意事项,希望能对您有所帮助!。
轻钢龙骨石膏板吊顶施工方案

轻钢龙骨石膏板吊顶施工方案1. 引言轻钢龙骨石膏板吊顶施工方案是在建筑装修中常见的一种吊顶装修方式。
它采用轻钢龙骨作为支撑结构,然后将石膏板固定在龙骨上,形成一个平整、美观的吊顶。
本文将详细介绍轻钢龙骨石膏板吊顶的施工流程和注意事项。
2. 施工准备在进行轻钢龙骨石膏板吊顶施工前,需要做一些准备工作。
具体包括:2.1 确定设计方案在开始施工前,需要根据装修设计方案确定轻钢龙骨石膏板吊顶的布置方案。
设计方案要考虑到吊顶的形状、高度和吊顶板的规格。
2.2 准备所需材料和工具施工所需的材料包括轻钢龙骨、石膏板、螺丝等。
工具方面需要准备电钻、吊顶刀、螺丝刀等。
2.3 检查天花板结构在施工前,需要对天花板结构进行检查,确保能够承受轻钢龙骨石膏板吊顶的重量。
3. 施工步骤轻钢龙骨石膏板吊顶的施工步骤如下:3.1 定位和标高首先需要在天花板上确定吊顶的位置和标高。
在墙面上使用水平仪或水平线工具标出吊顶的水平线,然后使用垂直仪或垂直线工具标出吊顶的竖直线。
3.2 安装轻钢龙骨根据设计方案,确定轻钢龙骨的布置位置和间距。
使用电钻在天花板上打孔,再使用膨胀螺丝将轻钢龙骨固定在天花板上。
3.3 安装石膏板将石膏板按照设计方案的尺寸剪裁好,然后将石膏板放在轻钢龙骨上。
使用吊顶刀修剪石膏板的尺寸,确保与轻钢龙骨对齐。
最后使用螺丝将石膏板固定在轻钢龙骨上。
3.4 填充缝隙在石膏板的接缝处和与墙体接触的地方,需要使用填缝剂填充缝隙,确保吊顶表面平整。
3.5 涂装如果需要对吊顶进行涂装,可以在石膏板安装完成后按需进行涂装。
根据需要选择合适的涂料和涂装工具,进行涂装。
4. 施工注意事项在进行轻钢龙骨石膏板吊顶施工时,需要注意以下几点:在施工过程中,务必注意安全。
避免高处作业时的坠落风险,合理使用脚手架和防护措施。
4.2 保护装修材料在施工过程中,要注意保护石膏板和其他装修材料,避免刮擦或破损。
4.3 吊顶板尺寸在安装石膏板时,要确保吊顶板的尺寸与设计方案一致,并与轻钢龙骨对齐。
轻钢龙骨石膏板吊顶施工规范

轻钢龙骨石膏板吊顶施工规范篇一:轻钢龙骨纸面石膏板吊顶工程施工工艺轻钢龙骨纸面石膏板吊顶工程本工程石膏板采用9.5mm厚纸面石膏板,U型轻钢龙骨吊筋间距1200 mm;主龙骨为50*15*1.2的U型龙骨,间距600mm;次龙骨为50*19的U型龙骨,间距400mm。
1、材料要求:1)石膏板:材质、规格及质量性能指标符合设计及规范要求;品牌经过业主认可。
2)龙骨:龙骨采用原厂产品配套镀锌龙骨,符合国标《建筑用轻钢龙骨》(GB11981-89),承载龙骨不低于要求,双面镀锌量不少于120g/m2;3)零配件:镀锌钢筋吊杆、射钉、镀锌自攻螺钉。
2、主要施工机具:电锯、无齿锯、射钉枪、手锯、手刨子、钳子、螺丝刀、扳子、方尺、钢尺、钢卷尺等。
3、施工的相关条件:1)吊顶工程施工在前应熟悉施工图纸及设计说明。
2)施工前应按设计要求对空间尽高、洞口标高和吊顶内管道、设备及其支架标高进行交接检查。
3)吊顶内管道、设备的安装及水管试压进行验收,确定好灯位、通风口及各种露明孔口位置,并核对吊顶高度与其内设备标高是否影响;4)检查所用的材料和配件是否准备齐全。
在安装龙骨之前必须完成墙面的作业项目。
搭设好顶棚施工的操作平台架子;5)石膏板龙骨吊顶在大面积施工前,应做样板间,对顶棚的起拱度、灯槽、通风口的构造处理,分块及固定方法等应经试装并经鉴定后方可大面积施工。
4、施工工艺框图:5、操作工艺:1)基层清理:吊顶施工前将管道洞口封堵处清理干净,以及顶上的杂物清理干净;2)测量放线:根据每个房间的水平控制线确定图示吊顶标高线,并在墙顶上弹出吊顶龙骨线作为安装的标准线,以及在标准线上划好龙骨分档间距位置线;3)安装吊筋:根据施工图纸要求和施工现场情况确定吊筋的大小和位置,吊筋加工要求钢筋与角钢焊接,其双面焊接长度不小于4cm并将焊渣清除干净,在吊筋安装前必须先刷防锈漆;安装吊筋焊接角钢一般为L40*4,吊筋采用Φ8镀锌钢筋。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
轻钢龙骨石膏板吊顶施工方案
施工准备
一、材料准备
1、主材:应按设计要求选材,其规格包括50主龙骨,50副龙骨,纸面石膏板,细木工板,木龙骨。
副材:主龙骨吊件、副龙骨吊挂、主龙骨连接件、副龙骨连接件、支托连接件。
辅材:ф8吊筋、角铁吊件、膨胀栓、螺母、自攻丝、防锈
油漆、焊条。
2、石膏板、细木工板材料,其品种、规格、质量应符合设计要求。
进场材料应有出厂合格证。
二、施工机具准备
电锤、手枪钻、金属切割机、砂轮机、电焊机、气泵、风批、拉铆枪、气带、激光自动安平标线仪、施工线、墨斗、盒尺、手锤、錾子、扫帚、套丝、板牙。
三、施工工艺
吊顶顶棚工艺流程:施工准备→弹吊顶标高水平线→吊杆制作→钻吊筋孔→安装龙骨吊杆→吊装窗帘盒→安装主龙骨→安装次龙骨→安装横撑龙骨→安装纸面石膏板。
1)根据每个房间的具体尺寸结合设计吊顶蓝图进行再细化翻样,原则是以房间中划十字线往四周边返。
灯具、喷淋头、烟感、通风口、检修口位置要求对称、适中、一条线,经审核无误后再进行施工。
2)弹顶棚标高水平线:根据各楼层500mm 水平标高线,用尺竖
向量至顶棚设计标高,沿墙、柱四周用墨斗线弹顶棚标高水平线,其水平允许误差±3mm。
3)吊杆制作:吊杆根据吊顶标高,采用ф8镀锌通丝钢筋加工而成。
吊杆一端与主骨挂件连接,另一端套内膨胀螺丝,固定在楼板上。
4)钻吊筋孔:根据图纸造型尺寸及现场情况,按主龙骨间距≤1.2m尺寸确定吊点位置,用电锤在顶棚上打好吊筋孔。
5)安装主龙骨吊杆:
将制作好的吊杆带内膨胀螺丝的一端安装在打好的吊筋孔内,用扳手拧紧螺母,固定牢固。
吊杆距主龙骨端部不得超过300mm,否则应增设吊杆。
6)安装窗帘盒:采用细木工板制作,用ф8 钢筋吊杆与顶棚吊挂固定。
吊顶立面露明部分附加纸面石膏板封死。
细木工板背面(吊顶内侧)涂刷三遍防火涂料。
7)安装主龙骨:配装吊杆螺母,在主龙骨上安装吊挂件。
并按照分档线位置使吊挂件穿入相应的吊杆螺栓,拧好螺母。
主龙骨相接处装好连接件,拉线调整位置标高、起拱和平直。
起拱高度应不小于房间短向跨度的1/200。
钉固边龙骨,边龙骨采用3*4木方,采用钢排钉固定,间距500mm。
有木窗帘盒处直接直钉固定。
8)安装次龙骨
在主龙骨上卡放次龙骨吊挂件。
吊挂次龙骨,次龙骨间距
400mm,将次龙骨通过吊挂件吊挂在主龙骨上。
当次龙骨需接长时,必须用次龙骨连接件,在吊挂次龙骨的同时相接,调直固定。
石膏板到四周墙边及独立柱四周边时留设10mm 宽凹槽。
9)安装横撑龙骨
在次龙骨上安装水平连接件,连接横撑龙骨,横撑龙骨必须安装在石膏板接缝处。
10)安装石膏板
在安装石膏板前必须对顶棚内的各种管线进行检查验收,并经打压实验合格后,才允许安装纸面石膏板。
纸面石膏板安装:在已安装好并经验收的轻钢龙骨架下面,按板的规格,拉缝间隙(5mm),从顶棚中间顺通长次龙骨方向先装一行纸面石膏板,每组2 人用专用木托架托顶纸面石膏板。
纸面石膏板的长边应沿纵向次龙骨铺设,板材的接缝处,必须安装在次龙骨上。
纸面石膏板与龙骨固定,应从一块板的中间向板的四边固定,不得多点同时作业。
自功螺钉距面纸包封的板边10~15mm 为宜,切割的板边以15~20mm 为宜。
钉距以150~170mm为宜,螺钉应与板面垂直。
弯曲、变形的螺钉应剔除,并在相距50mm的位置另补安螺钉。
钉帽头宜略埋入面板,并不使纸面破损。
钉眼用毛笔涂刷防锈漆处理,最后用嵌缝腻子抹平。
石膏板到四周墙边及独立柱四周边时留设10mm 宽凹槽。
质量标准
一、主控工程
1、吊顶标高、尺寸、起拱和造型应符合设计要求。
2、饰面材料的材质、品种、式样、规格应符合设计要求。
3、吊杆、龙骨和石膏板安装必须牢固。
4、吊杆、龙骨的材质、规格、安装间距及连接方法应符合设计要求。
二、一般工程
1、石膏板表面应洁净、色泽一致、不得有翘曲、裂缝及缺损。
2、石膏板上的灯具、烟感器、喷淋头、风口箅子等设备的位置应合理、美观、与饰面板交接应吻合、严密。
3、石膏板的接缝应均匀一致,角缝应吻合,表面应平整,无翘曲、锤印。
三、允许偏差工程
文明施工及成品保护
一、安全文明施工
1、龙骨、石膏板以及其他材料在进场入库存放、使用过程中应严格管理,保证不变形、不受潮、不生锈等。
2、龙骨、石膏板边角废料及其它施工垃圾要随时清理,不得随意堆放,每天做到工完场清。
二、成品保护措施
1、轻钢骨架、纸面石膏板及其他吊顶材料在入场存放、使用过程中应严格管理,保证不变形、不受潮、不生锈。
2、装修吊顶用吊杆严禁挪做机电管道、线路吊挂用;机电管道、线路如与吊顶吊杆位置矛盾,须经过工程技术人员同意后更改,不得随意改变、挪动吊杆。
3、吊顶龙骨上禁止铺设机电管道、线路。
4、轻钢骨架及纸面石膏板安装应注意保护顶棚内各种管线,轻钢骨架的吊杆、龙骨不准固定在通风管道及其他设备件上。
5、为了保护成品,纸面石膏板安装必须在棚内管道、试水、保温等一切工序全部验收后进行。
6、设专人负责成品保护工作,发现有保护设施损坏的,要及时恢复。
7、工序交接全部采用书面形式由双方签字认可,由下道工序作业人员和成品保护负责人同时签字确认,并保存工序交接书面材料,下道工序作业人员对防止成品的污染、损坏或丢失负直接责任,成品保护专人对成品保护负监督、检查责任。
