音频功率放大器设计实验报告
音频功率放大器设计实验报告
题目：音频功率放大器电路音频功率放大器设计任务1、基本要求（1）频带范围 200Hz —— 10KHz，失真度 < 5%。
（2）电压增益 >= 20dB。
（3）输出功率 >= 1 W (8欧姆负载)。
（4）功率放大电路部分使用分立元件设计。
发挥部分（1）增加音调控制电路。
（2）增加话筒输入接口，灵敏度 5mV，输入阻抗 >> 20欧姆。
（3）输出功率 >= 10W (8欧姆负载)。
（4）其他。
目录1 引言·····························································2 总体设计方案·····················································2.1 设计思路·······················································2.2 总体设计框图···················································3 设计原理分析·····················································3.1设计总原理图3.2设计的PCB电路图···1 引言在现代音响普及中，人们因生活层次、文化习俗、音乐修养、欣赏口味的不同，令对相同电气指标的音响设备得出不同的评价。

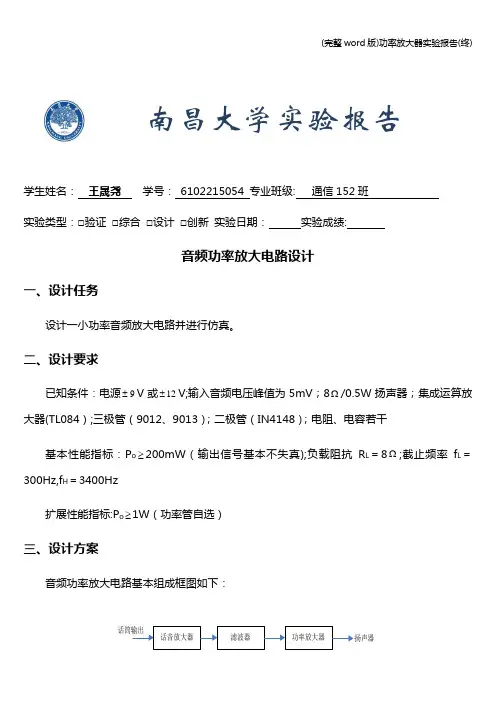

(完整word版)功率放大器实验报告(终)
南昌大学实验报告学生姓名： 王晟尧 学号： 6102215054 专业班级: 通信152班 实验类型：□验证 □综合 □设计 □创新 实验日期： 实验成绩:音频功率放大电路设计一、设计任务设计一小功率音频放大电路并进行仿真。
二、设计要求已知条件：电源9±V 或12±V;输入音频电压峰值为5mV ；8Ω/0.5W 扬声器；集成运算放大器(TL084）;三极管（9012、9013）；二极管（IN4148）；电阻、电容若干基本性能指标：P o ≥200mW （输出信号基本不失真);负载阻抗R L ＝8Ω;截止频率f L ＝300Hz,f H ＝3400Hz扩展性能指标:P o ≥1W （功率管自选）三、设计方案音频功率放大电路基本组成框图如下：话音放大器滤波器功率放大器话筒输出扬声器音频功放组成框图由于话筒的输出信号一般只有5mV左右,通过话音放大器不失真地放大声音信号,其输入阻抗应远大于话筒的输出阻抗；滤波器用来滤除语音频带以外的干扰信号；功率放大器在输出信号失真尽可能小的前提下，给负载R L（扬声器）提供一定的输出功率.应根据设计要求，合理分配各级电路的增益,功率计算应采用有效值。
基于运放TL084构建话音放大器与宽带滤波器，频率要求详见基本性能指标。
功率放大器可采用使用最广泛的OTL （Output Transformerless）功率放大电路和OCL(Output Capacitorless)功率放大电路,两者均采用甲乙类互补对称电路，这种功放电路在具有较高效率的同时，又兼顾交越失真小，输出波形好,在实际电路中得到了广泛的应用.对于负载来说，OTL电路和OCL电路都是射极跟随器，且为双向跟随，它们利用射极跟随器的优点——低输出阻抗,提高了功放电路的带负载能力,这也正是输出级所必需的。
由于射极跟随器的电压增益接近且小于1，所以,在OTL电路和OCL电路的输入端必须设有推动级,且为甲类工作状态，要求其能够送出完整的输出电压；又因为射极跟随器的电流增益很大,所以，它的功率增益也很大，这就同时要求推动级能够送出一定的电流。

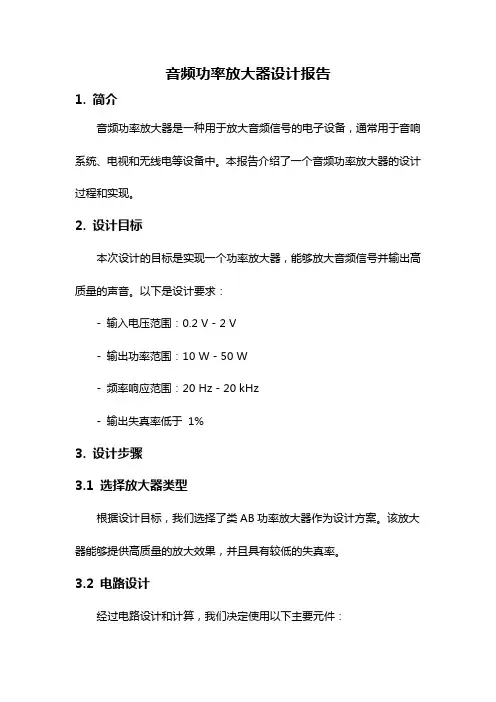

音频功率放大器设计报告
音频功率放大器设计报告1. 简介音频功率放大器是一种用于放大音频信号的电子设备，通常用于音响系统、电视和无线电等设备中。
本报告介绍了一个音频功率放大器的设计过程和实现。
2. 设计目标本次设计的目标是实现一个功率放大器，能够放大音频信号并输出高质量的声音。
以下是设计要求：- 输入电压范围：0.2 V - 2 V- 输出功率范围：10 W - 50 W- 频率响应范围：20 Hz - 20 kHz- 输出失真率低于1%3. 设计步骤3.1 选择放大器类型根据设计目标，我们选择了类AB功率放大器作为设计方案。
该放大器能够提供高质量的放大效果，并且具有较低的失真率。
3.2 电路设计经过电路设计和计算，我们决定使用以下主要元件：- BJT（双极型晶体管）：NPN型三极管- 电容和电感：用于构建频率响应滤波器- 可调电阻：用于调节放大器的增益和偏置- 电源电路：用于提供适当的电压3.3 PCB设计为了实现电路的稳定性和可靠性，我们进行了PCB（Printed Circuit Board）设计。
通过将元件布局在PCB上并进行连接，可以减少干扰和噪声。
3.4 元器件选择根据设计需求和可靠性要求，我们选择了适当的元器件进行组装。
在选择元器件时，我们重点考虑了其性能指标、价格和供应情况。
3.5 调试和测试完成电路装配后，我们进行了调试和测试。
通过连接音频信号源、功率负载和测试仪器，可以确保放大器能够正常工作，并且满足设计要求。
4. 结果和讨论经过测试，该音频功率放大器满足了设计要求，并且具有很好的音质和稳定性。
其输出功率范围为10 W至50 W，输入电压范围为0.2 V至2 V，频率响应范围为20 Hz至20 kHz。
失真率低于1%，音质清晰、饱满。
5. 总结在本次设计过程中，我们成功实现了一个高性能的音频功率放大器。
通过选择合适的放大器类型、进行电路设计和PCB设计、选择优质的元器件以及进行严格的调试和测试，我们达到了设计要求。

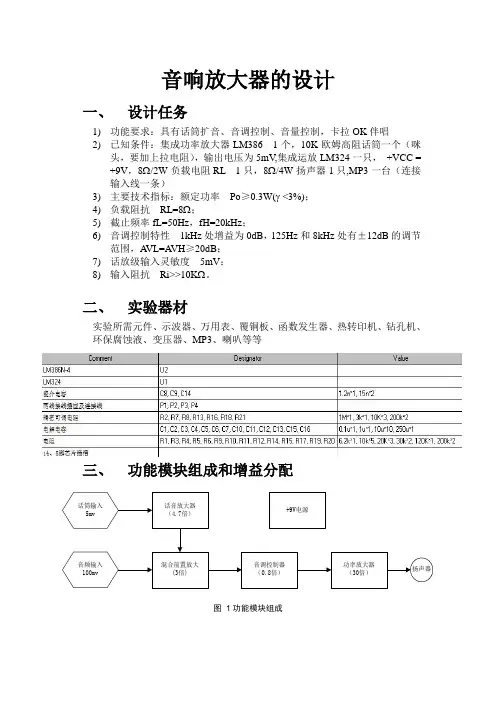

音频放大器 实验报告
音响放大器的设计一、 设计任务1) 功能要求：具有话筒扩音、音调控制、音量控制，卡拉OK 伴唱2) 已知条件：集成功率放大器LM386 1个，10K 欧姆高阻话筒一个（咪头，要加上拉电阻），输出电压为5mV ,集成运放LM324一只， +VCC = +9V ，8Ω/2W 负载电阻RL 1只，8Ω/4W 扬声器1只,MP3一台（连接输入线一条）3) 主要技术指标：额定功率 Po ≥0.3W(γ <3%)；4) 负载阻抗 RL=8Ω；5) 截止频率fL=50Hz ，fH=20kHz ；6) 音调控制特性 1kHz 处增益为0dB ，125Hz 和8kHz 处有±12dB 的调节范围，A VL=A VH ≥20dB ；7) 话放级输入灵敏度 5mV ；8) 输入阻抗 Ri>>10K Ω。
二、 实验器材实验所需元件、示波器、万用表、覆铜板、函数发生器、热转印机、钻孔机、环保腐蚀液、变压器、MP3、喇叭等等三、 功能模块组成和增益分配图 1功能模块组成 话筒输入5mv 话音放大器（4.7倍）音频输入100mv 混合前置放大(3倍)音调控制器（0.8倍）功率放大器（30倍）扬声器+9V 电源四、功能模块设计（一）工作电源（+9V）电源模块由实验室稳压试验箱经过J1、J2接入电路模块，S1为电源开关，W1是7809稳压芯片，期中C3、C4为电源输入的滤波电容，C5、C6为电源输出的滤波电容，D1为发光二极管做上电指示用，P2为4个短接到地上的排针接口，作为测试用的接口。
图2稳压模块（二）话筒输入和话音放大器由于话筒的输出信号一般只有5mV左右，输出阻抗高。
所以话音放大器用来不失真地放大声音信号，输入阻抗需远大于话筒的输出阻抗，且符合阻抗匹配。
第一级设计成增益为：A V1=1+R2/R4=47K/10K=4.7，R2 =75KΩ; R4=10KΩ，放大后输出电压为V o1按设计要求应该达到24mv，原理图如下：图3话音放大器（三）音频输入和混合前置放大器混合前置放大器的作用是将MP3输出的音乐信号与话音混合放大，音频信号输出100MV，话音信号放大3倍，此级电路的电压放大倍数可以表示为：VO2 = - [ (R1/R5)*VO1 + (R1/R9)*V12 ]A V2= VO2/VO1=3其中R11为调节此级电路的输入阻抗的变阻器，用以控制此级电路的音量调控。
音频功率放大器的设计报告666
音频功率放大器的设计报告目录一、设计任务和要求 (2)二、设计方案的选择与论证 (2)三、电路设计计算与分析 (4)UA741介绍 (4)前级电路原理图及仿真结果 (5)TDA2030介绍 (6)音频功放电路原理图及仿真结果 (7)结果与分析 (8)总原理图 (9)PCB图 (10)四、总结及心得 (12)五、附录 (14)六、参考文献 (15)音频功率放大器的设计一、设计任务和要求1、设计任务设计一音频功率放大器，满足：（1）、输出功率为1W---2W；（2）、输出阻抗8-16欧姆；（3）、带宽：100Hz—10KHz；2、设计要求（1）、根据设计指标，确定电路的理论设计；（2）、学会合理的选择电路的元器件；（3）、利用multisim软件完成对相关电路模块的仿真分析；（4）、按时提交课程设计报告，画出设计电路图，交一份A3的图纸，完成相应的答辩；二、设计方案的选择与论证音频功率放大器，简称音频功放，该设备主要用于推动扬声设备发声，因而，在很多电子设备上均有应用，比如，手机、电脑、电视机、音响设备等，是我们生活、学习不可或缺的重要设备，为我们的生活带来了很多便利。
音频功率放大器实际上就是对比较小的音频信号进行放大，使其功率增加，然后输出。
前置放大主要完成对小信号的放大，使用一个同向放大电路对输入的音频小信号的电压进行放大，得到后一级所需要的输入。
后一级的主要对音频进行功率放大，使其能够驱动电阻而得到需要的音频。
设计时首先根据技术指标要求，对整机电路做出适当安排，确定各级的增益分配，然后对各级电路进行具体的设计。
作为模拟电子课程设计课题设计，本课题提出的音频功率放大器性能指标比较低，主要采用理论课程里介绍的运算放大集成电路和功率放大集成电路来构成音频功率放大器。
功率放大器随着科技的进步是不断发展的，从最初的电子管功率放大器到现在的集成功率放大器，功率放大器经历了几个不同的发展阶段：电子管功放晶体管功放集成功放。

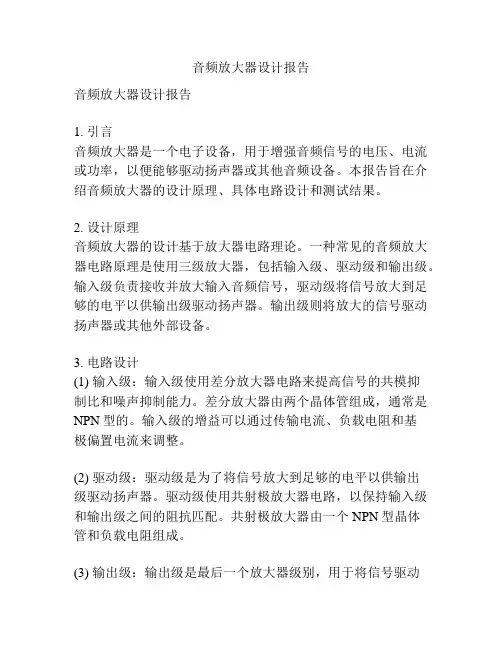

音频放大器设计报告
音频放大器设计报告音频放大器设计报告1. 引言音频放大器是一个电子设备，用于增强音频信号的电压、电流或功率，以便能够驱动扬声器或其他音频设备。
本报告旨在介绍音频放大器的设计原理、具体电路设计和测试结果。
2. 设计原理音频放大器的设计基于放大器电路理论。
一种常见的音频放大器电路原理是使用三级放大器，包括输入级、驱动级和输出级。
输入级负责接收并放大输入音频信号，驱动级将信号放大到足够的电平以供输出级驱动扬声器。
输出级则将放大的信号驱动扬声器或其他外部设备。
3. 电路设计(1) 输入级：输入级使用差分放大器电路来提高信号的共模抑制比和噪声抑制能力。
差分放大器由两个晶体管组成，通常是NPN型的。
输入级的增益可以通过传输电流、负载电阻和基极偏置电流来调整。
(2) 驱动级：驱动级是为了将信号放大到足够的电平以供输出级驱动扬声器。
驱动级使用共射极放大器电路，以保持输入级和输出级之间的阻抗匹配。
共射极放大器由一个NPN型晶体管和负载电阻组成。
(3) 输出级：输出级是最后一个放大器级别，用于将信号驱动扬声器或其他外部设备。
输出级使用集电极跟随器电路，以降低输出阻抗并提供足够的电流。
集电极跟随器由PNP型晶体管和输出电阻组成。
4. 测试结果为了验证音频放大器的设计，我们使用示波器和音频信号发生器进行了实验。
通过逐级增大音频信号的音量，我们能够观察到放大器的各个级别的输出波形和电压。
测试结果显示，音频放大器成功地将输入音频信号放大并输出到扬声器，从而实现了预期的音量增大效果。
5. 结论本报告介绍了音频放大器的设计原理、电路设计和测试结果。
通过合理选择放大器电路并优化各个级别的参数，我们成功地设计出一个能够将音频信号放大的放大器。
未来，我们可以进一步改进和优化设计，以提高放大器的性能和稳定性。
音频功率放大电路的设计 实验报告
课程名称：电路与电子技术实验Ⅱ指导老师：成绩：__________________实验名称：音频功率放大电路的设计类型：___________________同组学生姓名：__________ 一、实验目的和要求（必填）二、实验内容和原理（必填）三、主要仪器设备（必填）四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析（必填）七、讨论、心得一、实验目的和要求1.了解复杂电子电路的设计方法。
2了解集成功率放大器的基本特点。
3了解放大电路的频率特性及音调控制原理。
4.学习复杂电子电路的分模块调试方法。
5. 学习扩音机电路的特性参数的测试方法。
二、实验内容和原理1. 整机电路设计整机电路主要分为：前置电路、音调电路、功放电路、音量调节、退耦电路、电路负载、电源保护电路几部分。
其中主要部分为前置放大电路、音量调节电路、功率放大电路。
2.前置放大电路前置放大级的主要功能是：进行功率放大，同时消除自激震荡。
为了减小噪声，前置级通常选用低噪声的运放。
由A1组成的前置放大级是一个同相比例放大器，具有较高的输入电阻。
前置放大级的放大倍数：输入电阻Rif=R1，输出电阻Rof=03.音调控制级电路音调控制级的主要功能是：分别对高音和低音的信号进行调节，来满足不同声音的要求。
音调控制级通过不同的负反馈网络和输入网络，使得放大器的Af随信号频率的不同而改变，从而达到音调控制的目的。
音调控制级由音调控制网络和运算放大器A2组成，为电压并联型负反馈电路。
调节RP1和RP2可以改变放大器的Af，达到音调控制的效果。
（1）低音部分在低频区，C6、R7支路可视为开路，反馈网络主要由上半部分电路起作用，R5的影响可忽略；低音时上半部分电路实质上是一个一阶有源低通滤波器。
①RP1活动端移至A点转折频率为：②RP1活动端移至B点时转折频率为：（2）高音部分高音时，下半部分电路实质上是一个一阶有源高通滤波器。
①RP2活动端移至C点转折频率为：②RP2活动端移至D点转折频率为：4.功率放大级功率放大级的主要功能：主要进行功率放大。
课程设计报告--音频功率放大器设计
课程设计报告--音频功率放大器设计音频功率放大器设计报告一、引言音频功率放大器是电子工程领域中的一个重要组成部分，它能将输入信号放大并驱动扬声器输出高质量的音频信号。
音频功率放大器设计的主要目标是提高音频信号的功率，同时保持音频信号的稳定和高保真度。
本报告将介绍一个音频功率放大器的设计过程，包括电路设计、原理图设计、仿真和测试结果等。
二、电路设计1. 器件选择首先需要选择适合的放大器芯片和其他必要的元件。
在音频功率放大器设计中，常用的芯片有TDA2030、TDA2050等，选择芯片时需考虑芯片的功率输出、输入电压、高保真度等参数。
2. 电路图设计根据所选芯片的数据手册和设计要求，进行电路图的设计。
电路图设计主要包括输入电路、放大电路、输出功率放大电路等部分。
在设计过程中应注意信号的阻抗匹配、滤波等问题。
三、原理图设计根据电路设计，绘制电路的原理图。
原理图将各个部分的连接关系以及元件的数值等信息展示出来，为后续的仿真和测试提供便利。
四、仿真基于设计好的原理图，进行电路仿真。
使用仿真软件（如Proteus、Multisim等）对电路进行仿真，验证放大器的性能指标，包括功率输出、频率响应、失真度等参数。
五、测试结果根据仿真结果，制作音频功率放大器的实物电路，并进行测试。
测试包括输入信号的幅值、频率、输出功率、失真度等参数的测量。
根据测试结果，评估设计的音频功率放大器的性能和有效性。
六、总结通过本次课程设计，了解了音频功率放大器的设计过程，掌握了电路设计、原理图设计、仿真和测试等技能。
同时也深入了解了音频功率放大器的重要性和应用领域。
在今后的学习和工作中，将进一步拓展音频功率放大器设计的知识，不断提高设计水平，为音频领域的发展做出更大的贡献。
音频功率放大器实习报告
实习报告：音频功率放大器设计与实现一、实习背景与目的随着科技的不断发展，音频功率放大器在各类音响设备中发挥着越来越重要的作用。
本次实习旨在让学员了解音频功率放大器的基本原理，掌握其设计和调试方法，提高实际操作能力。
通过本次实习，我希望能够达到以下目的：1. 了解音频功率放大器的工作原理和主要性能指标；2. 学会使用电子设计工具软件进行音频功率放大器的设计；3. 掌握音频功率放大器的调试方法，优化电路性能；4. 培养独立动手能力和团队合作精神。
二、实习内容与过程1. 音频功率放大器原理学习在实习开始前，我们先学习了音频功率放大器的基本原理。
音频功率放大器是将输入的微弱信号放大，从而驱动扬声器发声的装置。
其主要性能指标包括输出功率、失真、效率等。
了解这些基本原理对于后续的设计和调试工作至关重要。
2. 设计方案选择与单元电路设计在设计音频功率放大器时，我们首先进行了方案选择。
根据实习要求，我们选择了甲乙类互补对称功率放大器。
接下来，我们进行了单元电路设计，包括输入级、驱动级和输出级。
在设计过程中，我们充分考虑了元器件的参数选取，以保证电路的稳定性和性能。
3. 电路仿真与分析利用电子设计工具软件Multisim2001，我们对设计的音频功率放大器电路进行了仿真测试。
通过仿真结果，我们分析了电路的性能，发现了一些问题，如输出功率不足、失真较大等。
针对这些问题，我们进行了优化和改进，提高了电路的性能。
4. 电路调试与优化在实际制作音频功率放大器电路时，我们遇到了一些问题，如元器件损坏、电路连接错误等。
通过团队合作，我们共同解决问题，完成了电路的调试。
在调试过程中，我们不断优化电路参数，使得音频功率放大器能够达到预期的性能。
三、实习收获与总结通过本次实习，我深刻了解了音频功率放大器的工作原理和设计方法，掌握了电路仿真和调试技巧。
在实习过程中，我学会了团队合作和独立动手能力。
同时，我也认识到音频功率放大器设计中的关键因素，如元器件选取、电路稳定性等。
音频放大器实验报告
音频放大器实验报告音频放大器实验报告引言音频放大器是一种用于放大音频信号的电子设备，广泛应用于音响系统、电视机、收音机等各种音频设备中。
本实验旨在通过搭建并测试一个简单的音频放大器电路，探究其工作原理和性能特点。
实验目的1. 了解音频放大器的基本原理和工作方式；2. 掌握音频放大器电路的搭建方法；3. 测试并分析音频放大器的性能指标。
实验器材和材料1. 音频放大器芯片（例如LM386）；2. 电容、电阻、电感等元件；3. 音频信号发生器；4. 示波器；5. 电源供应器；6. 音箱。
实验步骤1. 搭建音频放大器电路根据音频放大器芯片的数据手册，选择合适的电容、电阻和电感等元件，按照电路图连接电路。
确保连接正确并稳定。
2. 连接音频信号发生器和示波器将音频信号发生器的输出端与音频放大器的输入端相连，将示波器的输入端与音频放大器的输出端相连。
确保连接牢固且信号传输畅通。
3. 调节音频信号发生器和示波器调节音频信号发生器的频率和幅度，观察示波器上输出信号的波形和幅度变化。
记录下不同频率和幅度下的输出结果。
4. 测试音频放大器的性能指标通过调节音频信号发生器的频率，测量音频放大器的增益特性曲线。
记录下不同频率下的增益值，并绘制增益特性曲线图。
使用示波器观察音频放大器输出信号的失真情况，并进行分析和评估。
测量音频放大器的频率响应特性，记录下不同频率下的输出幅度，并绘制频率响应曲线图。
测试音频放大器的功率输出，通过连接音箱并调节音频信号发生器的幅度，测量音频放大器能够输出的最大功率。
实验结果与分析根据实验数据，我们可以得出以下结论：1. 音频放大器的增益特性随频率变化而变化。
在低频段，增益较高，而在高频段，增益逐渐下降。
这是由于音频放大器电路的频率响应特性所决定的。
2. 音频放大器的输出信号存在一定的失真。
失真的程度与输入信号的幅度和频率有关。
在输入信号较大或频率较高时，失真程度较高。
这是由于音频放大器的非线性特性所导致的。
实验报告 设计一台OCL音频功率放大器
实验报告系班组实验日期年月日姓名学号指导老师课程设计: 设计一台OCL音频功率放大器一﹑实验目的1．学习基本理论在实践中综合运用的初步经验，掌握模拟电路设计的基本方法、设计步骤，培养综合设计与调试能力。
2．学会OCL音频功率放大器的设计方法和性能指标测试方法。
3．培养实践技能，提高分析和解决实际问题的能力。
二、实验仪器4.7KΩ，47KΩ，4.3KΩ，6.8 KΩ，10 KΩ，22Ω，220Ω，0.5Ω，8Ω电阻；0.01uF，10uF，200uF的电容；D772，B882，TIP41C三极管；二极管；TL082芯片；可变1 KΩ电阻；电烙铁；锡；若干导线；剪刀三、实验原理P O = 6W(一)选择电路形式（二）、各级电压增益分配整机电压增益： iO um U U A = 由 L O O R U P 2= 有 9.68*6===L O O R P U V 691.09.6===i O um U U A 输入级、中间级、输出级增益分别为：321,,u u u A A A 有：321**u u u um A A A A = 输入级为射随器，A U1 = 1 ，取中间级增益都为8、输出级增益为9，稍有富裕。
（三）、确定电源电压通常取最大输出功率P om 比P o 大一些W P P O Om 96*5.1)2~5.1(===最大输出电压可由P om 来计算（峰值）128*9*22===L om om R P U V p考虑到晶体管饱和压降及发射极限流电阻上的压降，电源电压V cc 要大于U om ，一般为： ===128.011Om CC U V η15 V 取V CC =15 V （四）、功率输出级计算1、选择大功率管最大反压：3015*22==≈CC CEM V U V每管最大电流：85.1815==≈L CC CM R V I A 取I CM >=2.5 A 每管最大集电极功耗：8.19*2.02.0==≈Om CM P P W 取P CM >=2.5W 注意二个功放管参数对称、β接近。
TDA2030音频放大器试验报告
1整体设计思路音频功率放大器主要由电源电路、左右声道的功率放大器、音调调节电路3部分组成。
电源电路接口采用全桥组成的桥式整流电路, 它是一个“万能”电源借口；音量调节电路是对音频中的高低音的调节, 可以实现对音频输出的控制；功率放大级是音频功率放大器的主要部分, 它决定输出功率的大小, 要求输出功率高, 输出功率大的特点。
[5]将功率集成块按一定方式组合, 构成音频功率放大集成电路, 其频响宽、噪声低、失真小。
运用已有的集成电路, 可以大大简化了电路的制作过程。
2.电源电路电源电路采用全桥BRIDGE组成的桥式整流电路, 采用外接变压器提供低压交流供电时, 它是一个整流电路, 而在采用外接直流电源供电时, 它又是一个极性保护电路, 可以防止电源接反时对电路的损坏。
电源电路如下图：3.音调调节电路音频信号通过J1, J2输入, 左右两通道元件参数完全相同在L左声道中C1, ,C2, R2, W1等构成高音调节电路；R3, R4, R5, C3, C4, W2等构成低音调节电路。
音频信号经过C5耦合至音量电位器W3进行音量调整, C6是为了防止自激和减少高频噪声而加入的。
其电路如下图：4.集成音频功率放大器TDA2030TDA2030简介: TDA 2030 是一块性能十分优良的功率放大集成电路, 其主要特点是上升速率高、瞬态互调失真小, 在目前流行的数十种功率放大集成电路中, 规定瞬态互调失真指标的仅有包括TDA 2030 在内的几种。
TDA2030 集成电路的另一特点是输出功率大, 而保护性能以较完善。
在TDA 2030集成电路中, 设计了较为完善的保护电路, 一旦输出电流过大或管壳过热, 集成块能自动的减流或截止, 使自己得到保护。
TDA2030集成电路的第三个特点是外围电路简单, 使用方便。
在现有的各种功率集成电路中, 它的管脚属于最少的一类, 总共才5端, 外型如同塑料大功率管, 这就给使用带来不少方便。
音频功率放大器实验报告
音频功率放大器实验报告音频功率放大器实验报告引言：音频功率放大器是一种能够将输入信号放大到足够大的功率输出的电子设备。
它在音响系统、电视机、汽车音响等各种应用中都起到了至关重要的作用。
本实验旨在研究音频功率放大器的工作原理、性能参数以及应用。
一、实验目的本实验的主要目的是通过实际操作，了解音频功率放大器的基本原理和工作过程，掌握其性能参数的测量方法，并对其应用进行初步探索。
二、实验装置与方法实验所需装置包括音频功率放大器、信号发生器、示波器、电阻箱等。
首先，将信号发生器的输出与音频功率放大器的输入相连，通过调节信号发生器的频率和幅度，观察放大器输出的波形和幅度变化。
然后，通过示波器测量放大器的输入输出电压、电流，计算功率放大倍数等性能参数。
三、实验结果与分析在实验过程中，我们观察到音频功率放大器能够将输入信号放大到较大的幅度，并且保持波形的准确性。
通过调节信号发生器的频率，我们发现放大器对不同频率的信号有不同的放大效果。
在低频时，放大器的输出更加稳定，而在高频时，输出波形可能发生畸变。
通过示波器的测量，我们得到了音频功率放大器的输入输出电压、电流数据，并计算出了功率放大倍数。
实验结果显示，放大器的功率放大倍数与输入信号的幅度成正比，而与频率无关。
这说明音频功率放大器对信号的放大是线性的，没有频率响应的变化。
四、实验应用与展望音频功率放大器在现代生活中有着广泛的应用。
它不仅可以用于音响系统、电视机等娱乐设备，还可以应用于医疗设备、通信系统等领域。
在未来的研究中，我们可以进一步探索音频功率放大器的工作原理，优化其性能参数，提高其功率放大倍数和频率响应范围。
此外，随着科技的不断发展，音频功率放大器也在不断更新换代。
新型的功率放大器采用了数字信号处理技术，具有更高的效率和更低的失真。
未来的研究可以关注这些新技术的应用和发展，以满足人们对音频放大器的更高要求。
结论：通过本次实验，我们对音频功率放大器的工作原理、性能参数以及应用有了初步的了解。
音频放大电路实验报告（共9篇）
音频放大电路实验报告(共9篇)音频功率放大器实验报告一、实验目的1）了解音频功率放大器的电路组成，多级放大器级联的特点与性能；2）学会通过综合运用所学知识，设计符合要求的电路，分析并解决设计过程中遇到的问题，掌握设计的基本过程与分析方法；3）学会使用Multisim、Pspice等软件对电路进行仿真测试，学会Altium Designer使用进行PCB制版，最后焊接做成实物，学会对实际功放的测试调试方法，达到理想的效果。
4）培养设计开发过程中分析处理问题的能力、团队合作的能力。
二、实验要求1）设计要求设计并制作一个音频功率放大电路（电路形式不限），负载为扬声器，阻抗8Ω。
要求直流稳压电源供电，多级电压、功率放大，所设计的电路满足以下基本指标：（1）频带宽度50Hz～20kHz，输出波形基本不失真；（2）电路输出功率大于8W；（3）输入阻抗：≥10kΩ；（4）放大倍数：≥40dB；（5）具有音调控制功能：低音100Hz处有±12dB的调节范围，高音10kHz处有±12dB的调节范围；（6）所设计的电路具有一定的抗干扰能力；（7）具有合适频响宽度、保真度要好、动态特性好。
发挥部分：（1）增加电路输出短路保护功能；（2）尽量提高放大器效率；（3）尽量降低放大器电源电压；（4）采用交流220V，50Hz电源供电。
2）实物要求正确理解有关要求，完成系统设计，具体要求如下：（1）画出电路原理图；（2）确定元器件及元件参数；（3）进行电路模拟仿真；（4）SCH文件生成与打印输出；（5）PCB文件生成与打印输出；（6）PCB版图制作与焊接；（7）电路调试及参数测量。
三、实验内容与原理音频功率放大器是一种应用广泛、实用性强的电子音响设备，它主要应用于对弱音频信号的放大以及音频信号的传输增强和处理。
按其构成可分为前置放大级、音调控制级和功率放大级三部分，如图1所示。
v图1 音频功率放大器的组成框图1）前置放大级音频功率放大器的作用是将声音源输入的信号进行放大，然后输出驱动扬声器。
音频放大器设计实训报告
一、引言随着科技的不断发展，音频设备在人们日常生活中扮演着越来越重要的角色。
音频放大器作为音频设备的核心部件，其性能直接影响着音频播放的质量。
为了更好地理解和掌握音频放大器的设计原理和制作方法，我们进行了音频放大器设计实训。
本报告将对实训过程进行详细阐述，包括实训目的、实验原理、实验器材、实验步骤、实验结果与分析以及实验总结。
二、实训目的1. 理解音频放大器的基本原理和设计方法。
2. 掌握模拟电路的基本知识和技能。
3. 提高动手能力和团队合作精神。
4. 分析和解决音频放大器设计过程中遇到的问题。
三、实验原理音频放大器是一种将输入信号放大到足够大的输出功率，以驱动扬声器或其他负载的电路。
本实训采用甲乙类互补对称功率放大器作为实验电路，其原理如下：1. 输入信号经过输入耦合电容C1，进入差分放大电路，放大后的信号分为正负两部分。
2. 正负两部分信号分别经过推动级电路，推动晶体管Q1和Q2。
3. 经过推动级电路的信号进入功率放大级电路，通过晶体管Q3和Q4放大。
4. 放大后的信号经过输出耦合电容C2，驱动扬声器或其他负载。
四、实验器材1. 30W烙铁1个2. 焊锡（若干）3. 软线（若干）4. 电源线30cm（d0.7mm）5. 两孔插头1只6. 25W的220V(50HZ)—24V变压器1个7. 3W整流桥1只8. 2只2200uF的电解电容9. 2只470uF的电解电容10. 3只100nF的电容11. 1个双音频插头12. 1个8Ω10W的喇叭13. 1只10uF的电解电容14. 1只100uF的电解电容15. 3个50K的电位器16. 2个500Ω的电位器17. 3个4.7K的电阻18. 1个220Ω的电阻19. 2个15pF的电容20. 3个3904晶体管21. 2个3906晶体管22. 2个T1P41晶体管23. 2块散热片24. 2个1N4148开关二极管25. 10Ω、220Ω、470Ω、33Ω的电阻各1个五、实验步骤1. 根据电路原理图，搭建甲乙类互补对称功率放大器电路。
音频功率放大器的设计报告
高效率音频功率放大器的设计预习报告
一、实验目的
1、了解高效率功率放大器电路的基本构成
2、了解D类功率放大器电路低功耗、低失真、高效率的特点
3、熟悉D类功率放大器的设计过程
4、了解D类功率放大器电路设计的难点
5、熟悉功率放大管等器件
6、掌握小规模电子电路模块调试、联调方法
二、题目背景
D类功率放大器是基于PWM技术的开关放大器一般主要包括三角波发生器、PWM调制器功率电桥和低通滤波器等几部分
正弦波信号和高频三角波信号经过比较后可以产生PWM 信号只要调制平率告，通过低通滤波器后的波形会更接近原来的信号
三、系统组成框图
由运放构成同相比例放大电路对输入音频信号进行放大和增益调整。
三角波发生器产生大于100KHz的三角波信号调制一片信号生成PWM调制波形，通过双向跟随器驱动互补MOS管输出功率调制信号，再通过低通滤波器输出功率信号驱动负载
2 PWM脉冲宽度调制电路。
功率放大实验报告
一、实验题目集成运放音频功率放大电路分析 二、设计要求音频功率放大电路的设计不仅要求对音频信号进行功率放大以有足够的功率驱动扬声器发声，同时要求音质效果良好。
要实现功率放大，不仅要求对电流进行放大，而且要求有足够的电压放大倍数。
利用集成运放对电压信号进行放大，不仅可减小元器件的数量，而且会使电路更加稳定。
三、设计原理根据设计要求，在输入电压幅度为（5~10）mV 、等效负载电阻RL 为8Ω时，放大通道应满足额定输出功率Po ≥2W 。
设输出电压有效值为Ursm ，输出功率为Po ，则所以，总体电路要求的电压放大倍数为预期的输出电压有效值除以输出电压有效值再加上一定的设计余量，电压放大倍数约为400~1000倍。
单级电路不易实现如此大的放大倍数同时保持电路性能，所以需要采用多级放大电路。
考虑到多级放大电路虽然可以提高电路的增益，但级数太多也会使通频带变窄，所以，下面采用三级放大设计。
四、基本思路 一级、二级电路组合以实现电压放大（各提供约20倍的放大倍数），同时加入改善音质的设计（滤波器）；第三级功放放大电流，同时对电压倍数进行调节。
为了保证电路安全可靠，通常使电路最大输出功率POM 比额定输出功率Po 要大一些，则一般取所以，最大输出电压VOM 应根据最大输出功率POM 来计算：考虑晶体管饱和压降等因素，放大器VOM 总是小于电源电压。
令电源电压利用率：一般为：0.6 ~ 0.8考虑功放的供电电源大小，最后选择电源VCC 为15V 。
一、设计步骤（1）前置放大电路设计前置放大电路的作用是对微弱输入信号进行放大，如图所示电路，为一个反相比例放大器，其电压放大倍数为20。
电路的输入信号约为10mV 、20Hz~30kHz 的交流信号。
V R P U L o rsm 4≥=()OOM P P 2~5.1=LOM OM R P V 2=CC OMV V =η3.1382226.01211=⨯⨯⨯===L OM OM CC R P V V ηη音频功率放大器的设计要求电路有足够的带宽，噪声足够小，以及谐波失真足够小，这就要求选择各级电路中合适的运算放大器。
音频功放实验报告
音频功放实验报告功率放大器制作实验报告日期：2011年3月11日1实验原理图1.1放大电路部分1.2电源部分1.3实验所需器材10uF电解电容220欧电阻4.7K电阻2个33K滑动变阻器2N3094三极管3个2N3906三极管2个TIP41C功率管2个喇叭一个100uF 电容10欧电阻15pF电容2个33K 滑动变阻器二极管2个50K滑动变阻器2个500欧滑动变阻器2个2原理介绍2.1电源部分本电源供给220v，50Hz交流电，输出±17v直流电压。
基本组成部分：电源变压器，整流电路，滤波电路。
电源变压器输入220v，50Hz交流电，输出24v交流电压。
整流桥额定功率2w。
2.2放大电路部分2.2.1本电路采用差分放大电路作为信号输入级本电路采用单输入单输出的差分放大电路。
器件主要为两个2N3904管。
主要起到抑制零点漂移的作用，对于NPN三极管而言的，当I c增加，R c上的压降U Rc增加，那么Uc=Vc-U Rc当然也就随之下降。
一般在两个放大管与V EE之间接的有一个恒流源.在本图中恒流源由33K电阻和两个2N3904管组成，起到稳定电流，抑制共模信号的作用。
由于晶体管电流源具有直流电阻小，交流电阻大的特点，在模拟集成电路中广泛地把它作有源负载使用。
33k电阻为平衡电阻，10uf电解电容为消振，避免自激振荡。
2.2.2激励放大在差分放大电路输出后，输入2N3906管，主要进行激励放大，给输后级电路提供较大的功率信号，以推动功率输出级放大输出。
15pF电容防止产生自激。
在集电极下串联两个二极管，给后面的互补对称电路提供极间电压，防止产生交越失真。
2.2.3互补对称电路采用2N3904与2N3906三极管，当信号处于正半周期时,T1导通,T2截止,T1承担放大任务,有电流流过输出级,而当信号处于负半周期时T1截止,T2导通,放大任务由T2承担。
大大提高了效率，降低了功耗。
同时为了防止交越失真，在两管基极间串联两个二极管。
