水利工程制图与识图试卷
土木建筑工程院2023-2024学年第一学期期末考试《水利工程制图与识图》课程试卷一、填空题（共7题，20分）1.根据投射线与投影面是否垂直，平行投影法又可分为正和。
2.组合体表面连接关系可分为、、三种。
3.基本几何体按表面特征分为和两种。
4.在三面投影体系中，直线的位置分为、和垂三类。
5.水利工程的兴建包括、、、、五部分。
6.分析组合体时通常以为主，为辅助。
7.三视图中的投影规律可概括为长对正、高平齐、宽相等九个字，其中，宽相等是指（2分）中的。
二、选择题（共10题，20分）1.不可见轮廓线一般用什么线表示（）。
A．虚线B．点画线C．实线D．细实线2.点到V面的距离为该点（）的坐标。
A．X轴B．Y轴C．Z轴D．原点3.在尺寸标注中，尺寸线为（）。
A．细实线 B.点画线C．粗实线D．虚线4.绘制圆弧连接图时，应确定（）。
A．切点 B.连接圆弧的圆心C．先定圆心再定切点D．连接圆弧的大小5.水闸、船闸等过水建筑物的进出口处两侧的导水墙称为（）。
A．闸墩 B.翼墙C．进/出水墙 D.导水墙6.斜二测的轴间角是（）。
A．都是90°B．都是120°C．90°，90°，135°D．90°，135°，135°7.三视图采用的投影方法是（）。
A．单面正投影法B．多面正投影法C．斜投影法D．中心投影法8.选择正确的钢筋混凝土构件的B-B剖视图（）。
9.在常用建筑材料图例中，自然土壤的图例是（）。
10.若一直线H和W面投影都垂直于Y轴，则该直线一定为（）。
A．水平线B．正平线C．正垂线D．铅垂线三、根据图形要求判断填空（共3题，20分）1.判断下列平面的空间位置，并指出反映实形的投影（没有显示实形的填无）（10分）。
2.已知圆柱切割后的主、俯视图，下图中正确的左视图是（5分）。
3.正确的斜视图是。
（5分）。
四、作图题（共4题，40分）1.根据立体图画三视图（10分）2.K点在ABC平面上，已知k’，求k（5分）。

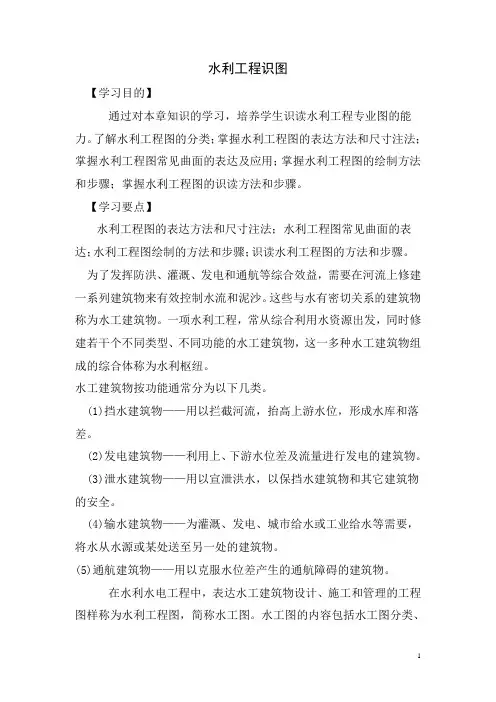

(完整版)水工识图
水利工程识图【学习目的】通过对本章知识的学习，培养学生识读水利工程专业图的能力。
了解水利工程图的分类；掌握水利工程图的表达方法和尺寸注法；掌握水利工程图常见曲面的表达及应用；掌握水利工程图的绘制方法和步骤；掌握水利工程图的识读方法和步骤。
【学习要点】水利工程图的表达方法和尺寸注法；水利工程图常见曲面的表达；水利工程图绘制的方法和步骤；识读水利工程图的方法和步骤。
为了发挥防洪、灌溉、发电和通航等综合效益，需要在河流上修建一系列建筑物来有效控制水流和泥沙。
这些与水有密切关系的建筑物称为水工建筑物。
一项水利工程，常从综合利用水资源出发，同时修建若干个不同类型、不同功能的水工建筑物，这一多种水工建筑物组成的综合体称为水利枢纽。
水工建筑物按功能通常分为以下几类。
(1)挡水建筑物——用以拦截河流，抬高上游水位，形成水库和落差。
(2)发电建筑物——利用上、下游水位差及流量进行发电的建筑物。
(3)泄水建筑物——用以宣泄洪水，以保挡水建筑物和其它建筑物的安全。
(4)输水建筑物——为灌溉、发电、城市给水或工业给水等需要，将水从水源或某处送至另一处的建筑物。
(5)通航建筑物——用以克服水位差产生的通航障碍的建筑物。
在水利水电工程中，表达水工建筑物设计、施工和管理的工程图样称为水利工程图，简称水工图。
水工图的内容包括水工图分类、视图、尺寸标注、图例符号和技术说明等，它是反映设计思想、指导工程施工的重要技术资料。
本章将结合水工建筑物的特点介绍有关水工图的绘制和识读。
第一节水工图的分类与特点一、水工图的分类水利工程的兴建一般需要经过勘测、规划、设计、施工和竣工验收等几个阶段，每个阶段都要绘制相应的图样。
勘测、调查工作是为可行性研究、设计和施工收集资料，提供依据，此阶段要画出地形图和工程地质图等。
可行性研究和初步设计的主要任务是确定工程的位置、规模、枢纽的布置及各建筑物的形式和主要尺寸，提出工程概算，报上级审批，此阶段要画出工程位置图(包括流域规划图、灌区规划图等)、枢纽布置图。
水利工程识图课件
三 水工图的表达方法
(1)平面图 平面图的
布置与水 有关
三 水工图的表达方法
(2)立面图 表达建筑物的各个立面的视图叫立面图（即正、
左、右、后视图）。水工图中立面图的名称与 水流有关，视向顺水流方向观察建筑物所得的 视图称为上游立面图；视向逆水流方向观察建 筑物所得的视图称为下游立面图。立面图主要 表达建筑物的外部形状，上、下游立面的布置 情况等，如图8-2所示下游立面图。
三 水工图的表达方法
(3)剖视图 在水工图中，剖切平面平行于建筑物轴线或顺
河流流向时所得的视图，称为纵剖视图，如图 8-9所示A-A。剖切平面垂直于建筑物轴线或河 流流向时所得的视图，称为横剖视图，如图89所示B-B和C-C。剖视图主要表达建筑物的内 部结构形状及相对位置关系，表达建筑物的高 度尺寸及特征水位，表达地形、地质情况及建 筑材料。
五 水工图的尺寸注法
五 水工图的尺寸注法
四、长度尺寸的注法 对于坝、隧洞、渠道等较长的水工建筑物，沿轴线的长度方向一 般采用“桩号”的注法，标注形式为K±M，Ｋ为公里数，Ｍ为米数。 起点桩号为0+000，起点桩号之前注成Ｋ－Ｍ为负值，起点桩号之前 为Ｋ＋Ｍ为正值。 桩号数字一般垂直于轴线方向注写，且标注在轴 线的同一侧,整齐排列。当轴线为折线时，转折点的桩号应重复标注 。
五 水工图的尺寸注法
二 水工图的分类及特点
水利工程阶段与图纸对应关系
前期规划阶段
2.1 水工图的分类
可行性研究阶段 技术施工阶段 竣工验收阶段
地形图、地质图、规划图
工程位置图、枢纽布置图、 建筑物基本结构图
建筑物结构图、构件配筋图、 施工详图等
竣工图
二 水工图的分类及特点
特点：
水利工程图简介(ppt 31张)
水利工程图的表达方法
3、折断画法
不同形状和材料的形 体，折断线的画法有 所区别……
当仅需表达形体某一部分的形状时，可假想将不要的部分折断， 只画出需要的部分，并在折断处画出折断线。
水利工程图的表达方法
4、断开画法
对于较长且沿长度方向的断面形状一致或按一定规律变化的 形体，可断开后缩短绘制，断裂处用波浪线或折断线表示，但尺 寸应按总长标注。
展开画法
水利工程图的表达方法
8、合成视图
对称或基本对称的同一物体 的图形，可将两个视向相反的视 图或剖视图、断面图各画对称的 一半，并以对称线为界，合成一
个图形，称为合成视图。
9、分层画法 对于多层结构，可按构造层 次分层绘制，相邻层用波浪线分 界，并可用文字注写各层结构的 名称 。
相邻结构层用波浪线 分界，并注写各层结 构的名称。
纵横比例的标注
水利工程图的表达方法
二、规定画法和习惯画法
1、对称形体的省略画法
在不致引起误解时，对具有对称性的形体，可只画1/2或1/4，并 在对称中心线的两端画出对称符号。 图形超出对称线时可不
画对称符号
水利工程图的表达方法
2、相同要素的简化画法 当形体内有多个完全相同且按一定规律排列的结构要素时，可 仅在两端或适当位置画出其完整形状，其余部分以中心线或中心线 交点表示。 n个
水工图
建筑物结构图 施工图 竣工图
博阳河
105国道
导托堤 3.795 km
导托堤
德安县城 南面
樟树陶村
前山水河
枢 纽 布 置 图
水利工程图的表达方法
一、基本表达方法
（一）常用符号
1、水流方向
2、指北针
水利工程图的表达方法
水利工程识图
水闸主要由闸室段、上游连接段和下游 连接段构成。（图——水闸旳构成部分）
1．闸室段
闸室是水闸挡水和泄水旳主体部分。一般涉及底 板、闸墩、闸门、胸墙、工作桥及交通桥等。底 板是闸室旳基础，承受闸室全部荷载，并较均匀 地传给地基，另外，还有防冲、防渗等作用。闸 墩旳作用是分隔闸孔并支承闸门、工作桥及交通 桥等上部构造。边孔靠岸侧闸墩若直接挡土，则 还有挡土及侧向防渗旳作用。闸门旳作用是挡水 和控制下泄水流。
重力坝
重力坝是用混凝土或浆砌石修筑旳大致 积挡水建筑物，一般做成上游面近于铅 直旳三角形断面。在上游水压力旳作用 下，依托坝体本身重力产生旳抗滑力来 维持坝身旳稳定。
重力坝与其他坝型比较，具有下列优点：
（1）重力坝断面较大，坝体材料又有较 大旳抗冲刷能力，做成溢流式重力坝， 能够从坝顶大量泄流，因而一般不必另 行布置河岸溢洪道等泄水建筑物；且在 施工时还可经过较低坝块或预留底孔过 水。所以，与土石坝等坝型相比，重力 坝更易于处理永久性泄洪及导流问题。
胸墙是用来挡水以减小闸门高度。工作桥供安顿 启闭机和工作人员操作之用。交通桥是为连接两 岸交通而设置旳。
2．上游连接段
上游连接段旳主要作用是引导水流平稳旳流入 闸室，保护上游河床及河岸免遭冲刷并有防渗 旳作用。一般有上游护底、防冲槽、铺盖、上 游翼墙及两岸护坡等部分构成。上游翼墙旳作 用是引导水流平顺地进入闸孔并起侧向防渗作 用。铺盖紧靠闸室底板，其作用主要是防渗， 但其表面应满足抗冲要求。护坡、护底和上游 防冲槽(齿墙)是用来预防进闸水流冲刷、保护 河床和铺盖。
（2）重力坝对地形，地质等条件旳适应性较强， 任何形状旳河谷都能够修建重力坝。在地质上， 除承裁能力低旳软基和有难以处理旳断层破碎带 等构造旳岩基外，具有一般强度旳岩基，均可修 建重力坝。当坝旳高度较低时，，甚至可建在土 基上。
水利水电识图ppt版(共65页)PPT
三 水工图的表达方法
(4)剖（断）面图 剖面图表达建筑物组成部分的断面形状及建筑
材料，土石坝剖面图中筑坝材料的分区线应用 中粗实线绘制并注明各区材料名称，当不影响 表达设计意图时可不画剖面材料图例，如图85、8-6所示土坝横断面图。
三 水工图的表达方法
三 水工图的表达方法
5)详图 将物体的部分结 构用大于原图所采 用的比例画出的图 形称为详图。详图 可以画成视图、剖 视图、剖面图，它 与被放大部分的表 达方式无关。必要 时，详图可用一组 视图来表达同一个 被放大部分的结构 。
三 水工图的表达方法
二、特殊表达方法 (一)合成视图： 对称或基本对称的图形，可将两个视向相
反的视图（或剖视图或剖面图）各画一半，并用点画线为 界合成一个图形，分别注写相应的图名，这样的图形称为 合成视图。 (二)拆卸画法： 当视图（或剖视图）中所要表达的结构被 另外的结构或填土遮挡时，可假想将其拆掉或掀去，然后 再进行投影。 (三)简化画法 ：对于图样中的一些细小结构，当其成规律 地分布时可以简化绘制。图中的某些设备可以简化绘制。
三 水工图的表达方法
(二)视图配置和标注 表达建筑物的一组视图应尽可能按投影关系配置。由于水
工建筑物的大小不同，有时允许将某些视图不按投影关系 配置，对于大而复杂的建筑物，可以将某一视图单独画在 一张图纸上。 由于水工建筑物一般都比较庞大，所以水 工图通常采用缩小的比例。为便于画图和读图，建筑物同 一部分的几个视图应尽量采用同一比例。在特殊情况下， 允许在同一视图中的铅垂和水平两个方向采用不同的比例， 但这种视图不能反映建筑物的真实形状。
五 水工图的尺寸注法
二、高度尺寸的注法
水工建筑物的高度，除了注写垂直方向的尺寸外，一 些重要的部位，如建筑物的顶面、底面、水位等均须 标注高程，即标高。常在建筑物立面图和垂直方向的 剖视图、断面图中标注。
水利入门必看，水工图识读及绘制技巧！
水利入门必看，水工图识读及绘制技巧！5.1阅读水工图的顺序一般是由枢纽布置图一建筑结构图一细部构造图，然后再由细部回到总体，这样经过几次反复，直到全部看懂。
读水工图一般可按下列方法进行。
（一）概括了解先看有关专业介绍，设计说明书；按图纸目录，依次或有选择地对图纸进行粗略阅读，分析水工建筑物总体和各部分采用了哪些表达方法；找出有关视图和剖视图之间的投影关系，明确各视图所表达的内容。
（二）深入阅读概括了解之后，还要进一步仔细阅读，其顺序一般是由总体到部分，由主要结构到次要结构，逐步深入。
读水工图时，除了要运用形体分析法外，还需要知道建筑物的功能和结构常识，运用对照的方法读图，即平面图、剖视图、立面图对照着读，图形、尺寸、文字说明对照着读等。
（三）归纳总结通过归纳总结，对建筑物（或建筑物群）的大小、形状、位置、功能、结构特点、材料等有一个完整和清晰的了解。
5.1（一）画图步骤1.根据设计资料及不同设计、施工阶段对图样的不同要求，分析、确定需要表达的主要内容；2.考虑不同的表达方法，并选择其中最佳的视图表达方案；3.选择绘图所需的比例，注意在表达清楚的前提下，尽量采用较小的绘图比例；4.布置视图，使各视图在图纸上位置适中。
(1)估算各视图所占的图纸幅面；(2)各视图应尽量按投影关系配置。
5.画底稿(1)画各视图的作图基准线，如轴线、中心线、主要轮廓线等；(2)注意绘图顺序，应先画主要部分，再画次要部分，最后画细部结构；先画特征明显的视图，再画其他视图，注意投影规律的应用。
(3)标注尺寸；(4)画建筑材料图例；(5)注写文字说明，填写标题栏；6.检查校对，确定无误或改错后描深图线。
（二）抄绘水工图的方法在制图作业中，常采用抄绘水工图的方法进行基本训练，提高学生读图和绘图的能力。
1.基本要求：在不改变建筑物结构及原图表达方案的前提下，另选比例将原图抄绘在指定图纸上并补绘少量视图、剖视图和断面图。
2.抄绘现读图的关系。
水利工程制图与识图试卷
土木建筑工程院2023-2024学年第一学期期末考试《水利工程制图与识图》课程试卷（闭）卷一、填空题（共6题，20分）1.根据投射线的类型，投影法可分为和。
2.图样的比例指图形与其实物相应要素的线性尺寸之比，种类有、和三种，无论采用何种比例，途中所注尺寸均应为物体的。
3.一个标注完整的线性尺寸由、、和四要素组成。
4.三视图间的投影规律，通常概括为九个字：（3分），其中，主视图和俯视图，主视图和左视图，俯视图和左视图。
5.正投影法的基本性质为、和。
6.水利工程的兴建一般需要经过五个阶段：勘测、规划、设计、施工、竣工验收，各阶段所绘制的图样为勘测图、规划图、、施工图和竣工图。
二、选择题（共10题，20分）1.点A（8，12，3）到H面（水平面）的距离为，反映到X坐标的值为（）。
A、3，8B、3，12C、8，3D、12，02.对于地形面的标高投影，相邻两等高线之间的高差称为（）。
A、等高距B、等高线C、等高程D、等高跨3.对于水闸、涵洞、溢洪道等过水建筑物的平面图，常把水流方向选为（）。
A．自右向下B．自右向上C．自右向左D．自左向右4.正等测的轴间角是（）。
A．都是90°B．都是120°C．90°，90°，135°D．90°，135°，135°5.下列比例尺中，属于放大比例的是（）。
A．1：10 B．1：100C．1000：1 D．1：10006.对于水闸、涵洞、溢洪道等过水建筑物的平面图，常把水流方向选为（）。
A．自右向下B．自右向上C．自右向左D．自左向右7.隧洞的装好0+000应标注在什么位置（）。
A．尾端B．中间C．闸门槽D．始端8.已知圆柱截切的主、左视图，正确的俯视图是（）。
9.选择正确的钢筋混凝土构件的B-B剖视图（）。
10.下图断面图例符号的材料类型是（）。
A．石材B．石材C．金属D．钢筋混凝土三、根据图形要求判断填空（共2题，20分）1.判断下列直线的空间位置，并测量线段的实长（没有显示实长的填无）。
水利工程识图与制图课程标准
《水利工程识图与制图》课程标准一、课程概况注：课程类别填公共基础课、专业基础课、专业核心课、岗位方向课。
二、专业对课程要求本课程是水利工程专业的一门专业基础课程，也是主干课程之一。
主要培养学生识读和绘制工程图样的能力和认真严谨的工作习惯。
该技能和工作习惯也是水利工程专业必备的职业素质。
知识要点：技术制图标准和水利水电工程制图标准的常用规定；视图、剖视图、断面图和标注尺寸基本知识；枢纽布置图中各建筑物的布置情况及建筑物与地面的连接关系；常见水工建筑物建筑结构施工图中工程形体的形状和尺寸要求；简单房屋建筑施工图的形状和尺寸要求技能要点：正确应用制图标准相关规定的能力、水利工程制图与识图能力。
三、课程培养目标1、总体目标：本课程的目标最终目标是培养学生基本的职业素质，基本的图示能力和识读能力。
要求学生掌握水利水电制图的基本知识、《水利水电工程制图标准》、投影制图、工程图的图示表达和识读、培养学生认真严谨的工作习惯等。
2、知识目标：（1）熟记技术制图标准和水利水电工程制图标准的常用规定。
（2）能依据工程形体正确绘制其视图、剖视图、断面图和标注尺寸。
（3）能识读枢纽布置图中各建筑物的布置情况及建筑物与地面的连接关系。
（4）能识读常见水工建筑物建筑结构施工图中工程形体的形状和尺寸要求。
（5）能识读简单房屋建筑施工图的形状和尺寸要求3、能力目标：（1）具有正确应用制图标准相关规定的能力。
（2）具有识读水利水电工程图、房建工程图的能力。
4、素养目标：（1）刻苦学习精神——听课专注，思维积极，作业独立完成并正确率高。
（2）规范应用习惯——正确应用国家和行业的相关标准，作风严谨。
（3）团结协作精神——互相帮助、共同学习、共同达成目标。
（4）诚实守信品格——遵守纪律、正确做事，做正确的事。
四、课程设计思路课程设计的基本思路是在进行课程开发时，首先建立课程团队。
由课程负责人、企业专家、课程教学骨干教师构成的课程团队，统筹课程建设的全面工作，共同完成以下关键性工作：（１）以职业能力培养为重点，制定体现就业需求的课程标准。
1-8 水利工程图的表达方法与识读
1-8 水利工程图的表达方法与识读一、读图方法与步骤阅读水工图的顺序一般是由枢纽布置图一建筑结构图一细部构造图，然后再由细部回到总体，这样经过几次反复，直到全部看懂。
读水工图一般可按下列方法进行。
（一）概括了解先看有关专业介绍，设计说明书；按图纸目录，依次或有选择地对图纸进行粗略阅读，分析水工建筑物总体和各部分采用了哪些表达方法；找出有关视图和剖视图之间的投影关系，明确各视图所表达的内容。
（二）深入阅读概括了解之后，还要进一步仔细阅读，其顺序一般是由总体到部分，由主要结构到次要结构，逐步深入。
读水工图时，除了要运用形体分析法外，还需要知道建筑物的功能和结构常识，运用对照的方法读图，即平面图、剖视图、立面图对照着读，图形、尺寸、文字说明对照着读等。
（三）归纳总结通过归纳总结，对建筑物（或建筑物群）的大小、形状、位置、功能、结构特点、材料等有一个完整和清晰的了解。
二、水工图的绘制（一）画图步骤1.根据设计资料及不同设计、施工阶段对图样的不同要求，分析、确定需要表达的主要内容；2.考虑不同的表达方法，并选择其中最佳的视图表达方案；3.选择绘图所需的比例，注意在表达清楚的前提下，尽量采用较小的绘图比例；4.布置视图，使各视图在图纸上位置适中。
(1)估算各视图所占的图纸幅面；(2)各视图应尽量按投影关系配置。
5.画底稿(1)画各视图的作图基准线，如轴线、中心线、主要轮廓线等；(2)注意绘图顺序，应先画主要部分，再画次要部分，最后画细部结构；先画特征明显的视图，再画其他视图，注意投影规律的应用。
(3)标注尺寸；(4)画建筑材料图例；(5)注写文字说明，填写标题栏；6.检查校对，确定无误或改错后描深图线。
（二）抄绘水工图的方法在制图作业中，常采用抄绘水工图的方法进行基本训练，提高学生读图和绘图的能力。
1.基本要求：在不改变建筑物结构及原图表达方案的前提下，另选比例将原图抄绘在指定图纸上并补绘少量视图、剖视图和断面图。
水利工程识图.
②.钢筋结构图：钢筋样式、钢筋数量表
2).其它要素的表示
绘图比例： 图纸序号和总张数：在每张图纸的右下角标题栏内。 标题栏：
3.5 水利工程识图
(1).识图方法及步骤：
由枢纽布置图到建筑物结构图，由主要建筑物结构图到次要建筑物 结构图，由大轮廓图到小构件图。 读枢纽布置图时，以平面图为主。
2).地物的表示：
枢纽附近的道路、河流、房屋、居民点等地形地物情况等。
3).其它要素的表示
绘图比例： 图纸序号和总张数：在每张图纸的右下角标题栏内。 标题栏：
3.3 枢纽布置图
表示整个枢纽在平面和立面的布置情况。
(1).表示方法
1).水利枢纽各组成部分的表示：
坐标系及指北针：表示方位。 各建筑物的平面布置：表示枢纽各组成部分的位置和形式及相互关系。
读建筑物结构图时，先一般构造图，再钢筋结构图。
3.1 水利工程图的组成
施工图 竣工图
表达施工组织和施工方法，指导施工。 由竣工后实际工程绘制的图样。
工程位置图(灌溉区规划图) 枢纽布置图(总体布置图) 建筑物结构图
3.2 工程位置图
表示工程在整个灌溉区内的地理位置。
(1).表示方法
1).水利枢纽的表示：
坐标系及指北针：表示方位。 枢纽标注：表示枢纽的位置和形式。
2).地物的表示：
枢纽附近的道路、河流、房屋、居民点等地形地物情况等。
3).其它要素的表示
绘图比例： 图纸序号和总张数：在每张图纸的右下角标题栏内。 标题栏：
3.4 建筑物结构图
表示枢纽中某一建筑物的图样：结构布置图、分部和细部构造详图。
工程制图--水利工程图
视图、断面图的剖切位置及投影方向，详图表达的部位，各视图的
大概作用，以及有哪些规定画法和习惯画法，为深入读图做准备。 （3）分析形体： 对建筑物的主要组成部分逐一分析识读 。识读水工图， 除想象形状外，还有结构、大小、材料等项内容需一并加以识读。 （4）综合整理：读懂建筑物各主要组成部分及细部结构后，再回到总图 阅读，以便弄清建筑物的总体结构形状。
许多部分被土层覆盖，且内部结构顺水流方向观察时，左边为左岸，右边为右岸。
布置水工图时，习惯上使水流方向为自上向下或自左向右。 当视图与水流方向有关时，顺水流方向时为上游立面图，逆水流 方向为下游立面图。
河流的上下游和左右岸
剖切面平行于轴线或顺水流流 向——纵剖面图 剖切面垂直于轴线或水流流 向——横剖面图
土坝结构图
水利工程图的尺寸标注
一、标高标注
标高数字一律以米 为单位，注写到小数点 以后第三位。在总布置 图中，可注写到小数点 后第二位。 特征水位应在标注 水位的基础上加注特征 水位名称 。 特征水位是指反映水库工作状态的水位, 是规划设计阶段确定主要水工建筑物尺 寸(如坝高、溢洪道宽度、电站装机容 量等)及估算工程效益的基本依据。
（四）视图名称及比例标注
一个视图中铅垂和水平方向 采用不同比例时，应分别标 注纵横比例。
水工图中各视图图名一般 河流横剖面图
纵 1:1000 横 1:5000
150.00
统一标注在图形上方，并在 图名下方绘一粗横线，其长
度应以图名所占长度为准。
当整张图纸中只采用一种 比例时，比例应注写在标题栏 中，否则应和视图名称一起按 照如下形式注写： 平面图 平面图1：200或 1： 200
水利工程图的表达方法
3、折断画法
