1、新建工程,层高选择4.2m
2、导入G-12,定位原点(英文输入法下),分解图纸
3、轴网识别:提取完后,右击,再点击自动识别轴网
4、识别柱体,右击,窗选识别,右击,柱体已出来了
5、钢筋描述转换,转换纵筋、箍筋
6、选择Z4,右击选择柱筋平法,再布置柱筋
7、清空底图。导入G-8
8、图纸重合,分解图纸,识别梁体
9、提取梁体,自动识别梁体,再补上所缺的梁体(用延伸功能)
10、用钢筋描述转换,转换纵筋、箍筋
11、再识别梁筋,布置梁筋,布置完后,清空底图
12、导入J-10门窗表和J-2图,重合图纸,分解图纸
13、识别门窗图,删掉第2列和第四列,构件显示去掉梁体和梁筋
14、再识别砌体墙和门窗线
15、补上飘窗的砌体墙(用跨段组合功能)和上面的一段墙
16、点击建筑一中的飘窗布置,再点击过滤旁的三个点进入
17、点击新建,设置长宽高等数据
18、再点击布置,确定好位置第二个飘窗
20、三维着色,查看三维图,构件显示全部,清空地图,结束

斯维尔快捷键大全

斯维尔快捷键大全

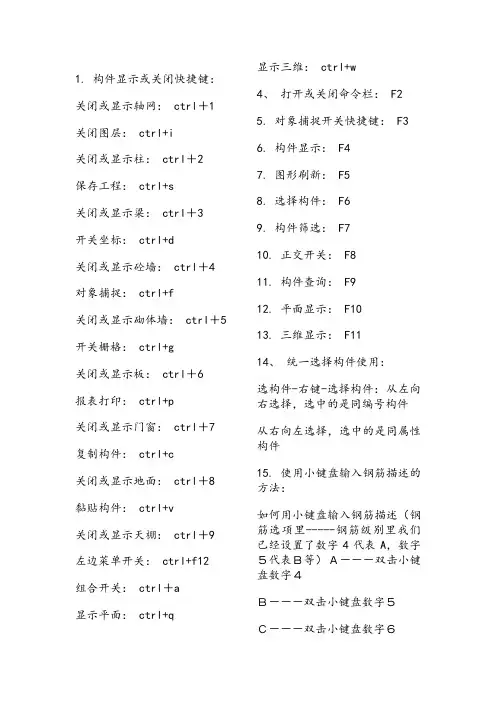

1. 构件显示或关闭快捷键:关闭或显示轴网:ctrl+1关闭图层:ctrl+i关闭或显示柱:ctrl+2保存工程:ctrl+s关闭或显示梁:ctrl+3开关坐标:ctrl+d关闭或显示砼墙:ctrl+4对象捕捉:ctrl+f关闭或显示砌体墙:ctrl+5开关栅格:ctrl+g关闭或显示板:ctrl+6报表打印:ctrl+p关闭或显示门窗:ctrl+7复制构件:ctrl+c关闭或显示地面:ctrl+8黏贴构件:ctrl+v关闭或显示天棚:ctrl+9左边菜单开关:ctrl+f12组合开关:ctrl+a显示平面:ctrl+q显示三维:ctrl+w4、打开或关闭命令栏:F25. 对象捕捉开关快捷键:F36. 构件显示:F47. 图形刷新:F58. 选择构件:F69. 构件筛选:F710. 正交开关:F811. 构件查询:F912. 平面显示:F1013. 三维显示:F1114、统一选择构件使用:选构件-右键-选择构件:从左向右选择,选中的是同编号构件从右向左选择,选中的是同属性构件15. 使用小键盘输入钢筋描述的方法:如何用小键盘输入钢筋描述(钢筋选项里-----钢筋级别里我们已经设置了数字4代表A,数字5代表B等)A---双击小键盘数字4B---双击小键盘数字5C---双击小键盘数字6@---单击小键盘'-'( )---录入分布筋肢数时单击小键盘'+',录入非分布筋时,'+'仍然不变辅助功能的作用参考:1. 图层控制:管理图层,隐藏图层或隔离图层的合理应用(某类型构件的显示和隐藏)2. 构件查询:查询构件属性并可修改,以白色显示的属性栏,如“编号、跨号、平面位置和楼层位置、构件高度(标高、厚度、长度和数量计算公式、材料名称、抗震等级..)按编号修改和隐藏所选构件”3. 构件筛选:利用所设置筛选条件快速查找构件4. 编号修改:也可使用构件编辑、修改编号;构件编辑还可修改其他属性5. 构件转换:类似构件类型之间的转换,如柱转换为独立基础6. 构件分解:主要用于侧壁和老虎窗和飘窗的分解7. 构件对齐:主要用于边梁和边杆等构件对齐8. 构件打断:主要用于带跨的构件,如梁可以用打断命令增加跨数9. 构件辩色:主要用于检查构件书否挂接做法或布置钢筋10 . 跨段组合:调整梁的跨号11. 组合开关:内容整体或局部调整编辑构件12. 布置参考:在不同位置布置相同编号构件13. 识别内外:自动识别构件的内外位置,如柱,梁,墙14. 斜体编辑:有梁墙板和天窗的变斜15. 高度自调:智能调整构件高度16. 属性图示(属性浮示):自己选择要显示的构件属性。

斯维尔三维算量命令合集(自己编辑)

斯维尔三维算量命令合集(自己编辑)

[网点设高] [<-网格显示] [基槽土方] [<-网格挖土]
wdsg wgxs jctf wgwt
[后浇带] [预埋铁件] [<-参数图形]
hjd ymtj CSTX
[压顶布置]
ydbz
[栏杆布置]
lgbz
[扶手布置]
fsbz
[挑檐天沟]
tytg
[腰线布置]
yxbz
[高度调整框] gdtz
[楼梯布置]
lthz
[<-建筑面积] jzmj
[立面展开] [立面切割] [退出展开] [<-清除立面] [构件筛选...] [成块布置] [组合布置] [拷贝楼层...] [构件查询...]
lmzk lmqg tczk qclm gjsx CKBZ zhbz kblc gjcx
[板体变拱]
btbg
[合并拆分]
sczf
[复制进度]
ppjd
[删除进度]
scjd
[钢筋维护]
gjwh
[钢筋显隐]
gjxy
[钢筋三维]
swgj
[钢筋复制]
gjfz
[钢筋删除]
gjsc
[刷新进度]
sxjd
[进度开关]
jdkgБайду номын сангаас
[文字合并] [文字炸开] [相同替换] [还原图元] [补画图元]
wzhb wzzk XTTH hyty bhtz
kgcl
[核对钢筋计算 hdgs
式]
[核对钢筋]
hdgt
[在线支持]
ZXST
[关于...]
gy
[封闭曲线]
fbqx
[个数统计]
gstj

清华斯维尔--三维算量实战手册

清华斯维尔--三维算量实战手册

三维算量实战手册一、CAD基础知识:当然,我们在工程行业也必须要会用CAD。

学会7个命令,成为三维算量高手!A、绘制基本图形对象1、几个基本常用的命令1.1、鼠标操作通常情况下左键代表选择功能,右键代表确定“回车”功能。

如果是3D鼠标,则滚动键起缩放作用。

拖拽操作是按住鼠标左键不放拖动鼠标。

但是在窗口选择时从左往右拖拽和从右往左拖拽有所不同。

窗选:左图从左往右拖拽选中实线框内的物体,只选中了左边的柱子。

框选:右图从右往左拖拽选中虚线框内的物体和交叉的物体,选中了右边的柱子和梁。

1.2、Esc取消操作:当正在执行命令的过程中,敲击Esc键可以中止命令的操作。

1.3、撤销放弃操作:autocad 支持无限次撤销操作,单击撤销按钮或输入u,回车。

1.4、AutoCAD中,空格键和鼠标右键等同回车键,都是确认命令,经常用到。

1.5、经常查看命令区域的提示,按提示操作。

2、绘制图形的几个操作这是cad的绘图工具条,在使用三维算量往往不需要使用,因此已把该工具条隐藏。

为了了解cad概念,以下介绍几个基本的命令。

2.1绘制直线:单击工具条或在命令行中输入L ,回车。

在绘图区单击一点或直接输入坐标点,回车,接着指定下一点,回车,重复下一点,或回车结束操作。

或者输入C 闭合。

举例:绘制一个三角形的三个边:命令行输入:L 回车 指定第一个点:单击一点:回车。

重复单击另一点,回车。

输入:C 回车。

直线闭合,形成一个三角形。

2.2绘制多段线:多段线是由一条或多条直线段和弧线连接而成的一种特殊的线,还可以具备不同宽度的特征。

快捷键:PL 。

在三维算量中定义异形截面、手绘墙、梁等时常用。

举例:绘制一个异形柱截面命令行输入:PL ,回车。

指定下一点,输入w(宽度),输入1,回车,修改了多段线线的宽度为1。

输入快捷键F8,使用cad 的正交功能,,保持直线水平,输入:500。

输入:A,开始绘制圆弧,单击另一点绘制一个圆弧。

斯维尔操作技巧

斯维尔操作技巧

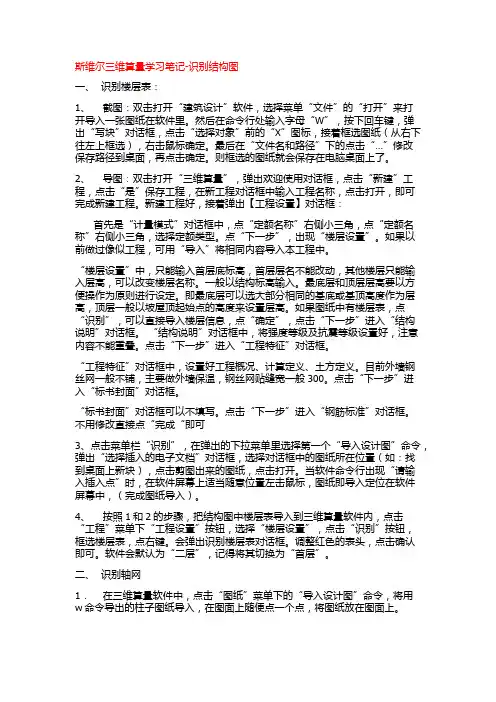

斯维尔三维算量学习笔记-识别结构图一、识别楼层表:1、截图:双击打开“建筑设计”软件,选择菜单“文件”的“打开”来打开导入一张图纸在软件里。

然后在命令行处输入字母“W”,按下回车键,弹出“写块”对话框,点击“选择对象”前的“X”图标,接着框选图纸(从右下往左上框选),右击鼠标确定。

最后在“文件名和路径”下的点击“…”修改保存路径到桌面,再点击确定。

则框选的图纸就会保存在电脑桌面上了。

2、导图:双击打开“三维算量”,弹出欢迎使用对话框,点击“新建”工程,点击“是”保存工程,在新工程对话框中输入工程名称,点击打开,即可完成新建工程。

新建工程好,接着弹出【工程设置】对话框:首先是“计量模式”对话框中,点“定额名称”右侧小三角,点“定额名称”右侧小三角,选择定额类型。

点“下一步”,出现“楼层设置”。

如果以前做过像似工程,可用“导入”将相同内容导入本工程中。

“楼层设置”中,只能输入首层底标高,首层层名不能改动,其他楼层只能输入层高,可以改变楼层名称。

一般以结构标高输入。

最底层和顶层层高要以方便操作为原则进行设定。

即最底层可以选大部分相同的基底或基顶高度作为层高,顶层一般以坡屋顶起始点的高度来设置层高。

如果图纸中有楼层表,点“识别”,可以直接导入楼层信息,点“确定”,点击“下一步”进入“结构说明”对话框。

“结构说明”对话框中,将强度等级及抗震等级设置好,注意内容不能重叠。

点击“下一步”进入“工程特征”对话框。

“工程特征”对话框中,设置好工程概况、计算定义、土方定义。

目前外墙钢丝网一般不铺,主要做外墙保温,钢丝网贴缝宽一般300。

点击“下一步”进入“标书封面”对话框。

“标书封面”对话框可以不填写。

点击“下一步”进入“钢筋标准”对话框。

不用修改直接点“完成“即可3、点击菜单栏“识别”,在弹出的下拉菜单里选择第一个“导入设计图”命令,弹出“选择插入的电子文档”对话框,选择对话框中的图纸所在位置(如:找到桌面上新块),点击剪图出来的图纸,点击打开。

斯维尔快捷键大全

斯维尔快捷键大全

1. 构件显示或关闭快捷键:关闭或显示轴网: ctrl+1 关闭图层: ctrl+i关闭或显示柱: ctrl+2保存工程: ctrl+s关闭或显示梁: ctrl+3开关坐标: ctrl+d关闭或显示砼墙: ctrl+4 对象捕捉: ctrl+f关闭或显示砌体墙: ctrl+5 开关栅格: ctrl+g关闭或显示板: ctrl+6报表打印: ctrl+p关闭或显示门窗: ctrl+7 复制构件: ctrl+c关闭或显示地面: ctrl+8 黏贴构件: ctrl+v关闭或显示天棚: ctrl+9 左边菜单开关: ctrl+f12组合开关: ctrl+a显示平面: ctrl+q 显示三维: ctrl+w4、打开或关闭命令栏: F25. 对象捕捉开关快捷键: F36. 构件显示: F47. 图形刷新: F58. 选择构件: F69. 构件筛选: F710. 正交开关: F811. 构件查询: F912. 平面显示: F1013. 三维显示: F1114、统一选择构件使用:选构件-右键-选择构件:从左向右选择,选中的是同编号构件从右向左选择,选中的是同属性构件15. 使用小键盘输入钢筋描述的方法:如何用小键盘输入钢筋描述(钢筋选项里-----钢筋级别里我们已经设置了数字4代表A,数字5代表B等)A---双击小键盘数字4B---双击小键盘数字5C---双击小键盘数字6@---单击小键盘'-'( )---录入分布筋肢数时单击小键盘'+',录入非分布筋时,'+'仍然不变辅助功能的作用参考:1. 图层控制:管理图层,隐藏图层或隔离图层的合理应用(某类型构件的显示和隐藏)2. 构件查询:查询构件属性并可修改,以白色显示的属性栏,如“编号、跨号、平面位置和楼层位置、构件高度(标高、厚度、长度和数量计算公式、材料名称、抗震等级..)按编号修改和隐藏所选构件”3. 构件筛选:利用所设置筛选条件快速查找构件4. 编号修改:也可使用构件编辑、修改编号;构件编辑还可修改其他属性5. 构件转换:类似构件类型之间的转换,如柱转换为独立基础6. 构件分解:主要用于侧壁和老虎窗和飘窗的分解7. 构件对齐:主要用于边梁和边杆等构件对齐8. 构件打断:主要用于带跨的构件,如梁可以用打断命令增加跨数9. 构件辩色:主要用于检查构件书否挂接做法或布置钢筋10 . 跨段组合:调整梁的跨号11. 组合开关:内容整体或局部调整编辑构件12. 布置参考:在不同位置布置相同编号构件13. 识别内外:自动识别构件的内外位置,如柱,梁,墙14. 斜体编辑:有梁墙板和天窗的变斜15. 高度自调:智能调整构件高度16. 属性图示(属性浮示):自己选择要显示的构件属性。

斯维尔-安装算量操作步骤[优秀范文五篇]

斯维尔-安装算量操作步骤[优秀范文五篇]

斯维尔-安装算量操作步骤[优秀范文五篇]第一篇:斯维尔-安装算量操作步骤安装操作步骤流程:一、新建工程双击软件图标—>新建工程—>否—>输入xx办公楼安装算量—>在查找范围选工程文件保存路径—>选择定额名称—>选择输出模式:清单模式,实物量按定额规则计算—>选择清单名称—>下一步—>根据工程需要,设置楼层属性—>下一步—>工程特征属性,可以不作修改—>完成!二、导入图纸图纸——>导入设计图——>查找范围:找到电子图位置——>选中图纸——>打开——>输入:0,0(定位图纸在坐标最近点)——>框选图纸——>分解设计图!三、喷淋识别识别——>识别设备——>选中工程相应的喷淋头——>设置喷淋头安装高度——>点击提取——>在图纸上选中单个喷淋头——>鼠标右键确认——>输入块的插入点——>右键确认——>框选整个图纸——>点击右键确认——>喷淋头已经识别!识别喷淋管识别——>识别管道——>在弹出来的菜单栏下部选择“喷淋”系统,回路编号为PL-1——>点选管道图层后面的——> 图纸上选择管道图层(此时管道图层隐藏)——>鼠标右键确认——>设置标注图层格式为“DN”——>设置合并间距600,安装高度按工程实际输入——>点击快捷菜单的“喷淋管径”——>选择管径的危险级别和确认管径配喷淋头的个数——>确认——>框选整个图形——鼠标右键确认——检查识别出来的管径和图纸是否一致。

如果不一致——>选择不一致的管径右键“构建查询”进行修改(识别管径也可以修改)。

识别附件识别——>识别附件——>在弹出图库管理里选择需要识别的附件设备——>在识别菜单下部选择识别过的系统类型为“消防-喷淋”系统,回路编号:PL-1——>设置安装高度——>点击“提取”——>选择图纸中的附件设备——>鼠标右键确认——>确定插入点——>右键确认——>框选图纸,把所有同类型的附件选中——>右键确认。

(完整版)斯维尔快捷键命令

(完整版)斯维尔快捷键命令

1. 构件显示或关闭快捷键:关闭或显示轴网:ctrl+1 关闭图层:ctrl+i关闭或显示柱:ctrl+2 保存工程:ctrl+s关闭或显示梁:ctrl+3 开关坐标:ctrl+d关闭或显示砼墙:ctrl+4 对象捕捉:ctrl+f关闭或显示砌体墙:ctrl+5 开关栅格:ctrl+g关闭或显示板:ctrl+6 报表打印:ctrl+p关闭或显示门窗:ctrl+7 复制构件:ctrl+c关闭或显示地面:ctrl+8 黏贴构件:ctrl+v关闭或显示天棚:ctrl+9 左边菜单开关:ctrl+f12组合开关:ctrl+a显示平面:ctrl+q显示三维:ctrl+w4、打开或关闭命令栏:F25.对象捕捉开关快捷键:F36.构件显示:F47.图形刷新:F58.选择构件:F69.构件筛选:F710.正交开关:F811.构件查询:F912.平面显示:F1013.三维显示:F1114、统一选择构件使用:选构件-右键-选择构件:从左向右选择,选中的是同编号构件从右向左选择,选中的是同属性构件15. 使用小键盘输入钢筋描述的方法:如何用小键盘输入钢筋描述(钢筋选项里-----钢筋级别里我们已经设置了数字4代表A,数字5代表B等)A---双击小键盘数字4B---双击小键盘数字5C---双击小键盘数字6@---单击小键盘'-'( )---录入分布筋肢数时单击小键盘'+',录入非分布筋时,'+'仍然不变辅助功能的作用参考:1. 图层控制:管理图层,隐藏图层或隔离图层的合理应用(某类型构件的显示和隐藏)2. 构件查询:查询构件属性并可修改,以白色显示的属性栏,如“编号、跨号、平面位置和楼层位置、构件高度(标高、厚度、长度和数量计算公式、材料名称、抗震等级..)按编号修改和隐藏所选构件”3. 构件筛选:利用所设置筛选条件快速查找构件4. 编号修改:也可使用构件编辑、修改编号;构件编辑还可修改其他属性5. 构件转换:类似构件类型之间的转换,如柱转换为独立基础6. 构件分解:主要用于侧壁和老虎窗和飘窗的分解7. 构件对齐:主要用于边梁和边杆等构件对齐8. 构件打断:主要用于带跨的构件,如梁可以用打断命令增加跨数9. 构件辩色:主要用于检查构件书否挂接做法或布置钢筋10. 跨段组合:调整梁的跨号11. 组合开关:内容整体或局部调整编辑构件12. 布置参考:在不同位置布置相同编号构件13. 识别内外:自动识别构件的内外位置,如柱,梁,墙14. 斜体编辑:有梁墙板和天窗的变斜15. 高度自调:智能调整构件高度16. 属性图示(属性浮示):自己选择要显示的构件属性。

斯维尔快捷键命令(可编辑修改版).

斯维尔快捷键命令(可编辑修改版).

1. 构件显示或关闭快捷键:关闭或显示轴网:ctrl+1 关闭图层:ctrl+i关闭或显示柱:ctrl+2 保存工程:ctrl+s关闭或显示梁:ctrl+3 开关坐标:ctrl+d关闭或显示砼墙:ctrl+4 对象捕捉:ctrl+f关闭或显示砌体墙:ctrl+5 开关栅格:ctrl+g关闭或显示板:ctrl+6 报表打印:ctrl+p关闭或显示门窗:ctrl+7 复制构件:ctrl+c关闭或显示地面:ctrl+8 黏贴构件:ctrl+v关闭或显示天棚:ctrl+9 左边菜单开关:ctrl+f12组合开关:ctrl+a显示平面:ctrl+q显示三维:ctrl+w4、打开或关闭命令栏:F25. 对象捕捉开关快捷键:F36. 构件显示:F47. 图形刷新:F58. 选择构件:F69. 构件筛选:F710. 正交开关:F811. 构件查询:F912. 平面显示:F1013. 三维显示:F1114、统一选择构件使用:选构件-右键-选择构件:从左向右选择,选中的是同编号构件从右向左选择,选中的是同属性构件15. 使用小键盘输入钢筋描述的方法:如何用小键盘输入钢筋描述(钢筋选项里-----钢筋级别里我们已经设置了数字4代表A,数字5代表B等)A---双击小键盘数字4B---双击小键盘数字5C---双击小键盘数字6@---单击小键盘'-'( )---录入分布筋肢数时单击小键盘'+', 录入非分布筋时,'+'仍然不变辅助功能的作用参考:1. 图层控制:管理图层,隐藏图层或隔离图层的合理应用(某类型构件的显示和隐藏)2. 构件查询:查询构件属性并可修改,以白色显示的属性栏,如“编号、跨号、平面位置和楼层位置、构件高度(标高、厚度、长度和数量计算公式、材料名称、抗震等级..)按编号修改和隐藏所选构件”3. 构件筛选:利用所设置筛选条件快速查找构件4. 编号修改:也可使用构件编辑、修改编号;构件编辑还可修改其他属性5. 构件转换:类似构件类型之间的转换,如柱转换为独立基础6. 构件分解:主要用于侧壁和老虎窗和飘窗的分解7. 构件对齐:主要用于边梁和边杆等构件对齐8. 构件打断:主要用于带跨的构件,如梁可以用打断命令增加跨数9. 构件辩色:主要用于检查构件书否挂接做法或布置钢筋10. 跨段组合:调整梁的跨号11. 组合开关:内容整体或局部调整编辑构件12. 布置参考:在不同位置布置相同编号构件13. 识别内外:自动识别构件的内外位置,如柱,梁,墙14. 斜体编辑:有梁墙板和天窗的变斜15. 高度自调:智能调整构件高度16. 属性图示(属性浮示):自己选择要显示的构件属性。

斯维尔操作技巧

斯维尔操作技巧

斯维尔三维算量学习笔记-识别结构图一、识别楼层表:1、截图:双击打开“建筑设计”软件,选择菜单“文件”的“打开”来打开导入一张图纸在软件里。

然后在命令行处输入字母“W”,按下回车键,弹出“写块”对话框,点击“选择对象”前的“X”图标,接着框选图纸(从右下往左上框选),右击鼠标确定。

最后在“文件名和路径”下的点击“…”修改保存路径到桌面,再点击确定。

则框选的图纸就会保存在电脑桌面上了。

2、导图:双击打开“三维算量”,弹出欢迎使用对话框,点击“新建”工程,点击“是”保存工程,在新工程对话框中输入工程名称,点击打开,即可完成新建工程。

新建工程好,接着弹出【工程设置】对话框:首先是“计量模式”对话框中,点“定额名称”右侧小三角,点“定额名称”右侧小三角,选择定额类型。

点“下一步”,出现“楼层设置”。

如果以前做过像似工程,可用“导入”将相同内容导入本工程中。

“楼层设置”中,只能输入首层底标高,首层层名不能改动,其他楼层只能输入层高,可以改变楼层名称。

一般以结构标高输入。

最底层和顶层层高要以方便操作为原则进行设定。

即最底层可以选大部分相同的基底或基顶高度作为层高,顶层一般以坡屋顶起始点的高度来设置层高。

如果图纸中有楼层表,点“识别”,可以直接导入楼层信息,点“确定”,点击“下一步”进入“结构说明”对话框。

“结构说明”对话框中,将强度等级及抗震等级设置好,注意内容不能重叠。

点击“下一步”进入“工程特征”对话框。

“工程特征”对话框中,设置好工程概况、计算定义、土方定义。

目前外墙钢丝网一般不铺,主要做外墙保温,钢丝网贴缝宽一般300。

点击“下一步”进入“标书封面”对话框。

“标书封面”对话框可以不填写。

点击“下一步”进入“钢筋标准”对话框。

不用修改直接点“完成“即可3、点击菜单栏“识别”,在弹出的下拉菜单里选择第一个“导入设计图”命令,弹出“选择插入的电子文档”对话框,选择对话框中的图纸所在位置(如:找到桌面上新块),点击剪图出来的图纸,点击打开。

斯维尔快捷键大全

斯维尔快捷键大全

关闭或显示轴网: ctrl+1关闭图层: ctrl+i关闭或显示柱: ctrl+2保存工程: ctrl+s关闭或显示梁: ctrl+3开关坐标: ctrl+d关闭或显示砼墙: ctrl+4对象捕捉: ctrl+f关闭或显示砌体墙: ctrl+5开关栅格: ctrl+g关闭或显示板: ctrl+6报表打印: ctrl+p关闭或显示门窗: ctrl+7复制构件: ctrl+c关闭或显示地面: ctrl+8黏贴构件: ctrl+v关闭或显示天棚: ctrl+9左边菜单开关: ctrl+f12组合开关: ctrl+a显示平面: ctrl+q显示三维: ctrl+w4、打开或关闭命令栏: F25. 对象捕捉开关快捷键: F36. 构件显示: F47. 图形刷新: F58. 选择构件: F69. 构件筛选: F710. 正交开关: F811. 构件查询: F912. 平面显示: F1013. 三维显示: F1114、统一选择构件使用:选构件-右键-选择构件:从左向右选择,选中的是同编号构件从右向左选择,选中的是同属性构件15. 使用小键盘输入钢筋描述的方法:如何用小键盘输入钢筋描述(钢筋选项里-----钢筋级别里我们已经设置了数字4代表A,数字5代表B等)A---双击小键盘数字4B---双击小键盘数字5C---双击小键盘数字6@---单击小键盘'-'( )---录入分布筋肢数时单击小键盘'+',录入非分布筋时,'+'仍然不变辅助功能的作用参考:1. 图层控制:管理图层,隐藏图层或隔离图层的合理应用(某类型构件的显示和隐藏)2. 构件查询:查询构件属性并可修改,以白色显示的属性栏,如“编号、跨号、平面位置和楼层位置、构件高度(标高、厚度、长度和数量计算公式、材料名称、抗震等级..)按编号修改和隐藏所选构件”3. 构件筛选:利用所设置筛选条件快速查找构件4. 编号修改:也可使用构件编辑、修改编号;构件编辑还可修改其他属性5. 构件转换:类似构件类型之间的转换,如柱转换为独立基础6. 构件分解:主要用于侧壁和老虎窗和飘窗的分解7. 构件对齐:主要用于边梁和边杆等构件对齐8. 构件打断:主要用于带跨的构件,如梁可以用打断命令增加跨数9. 构件辩色:主要用于检查构件书否挂接做法或布置钢筋10 . 跨段组合:调整梁的跨号11. 组合开关:内容整体或局部调整编辑构件12. 布置参考:在不同位置布置相同编号构件13. 识别内外:自动识别构件的内外位置,如柱,梁,墙14. 斜体编辑:有梁墙板和天窗的变斜15. 高度自调:智能调整构件高度16. 属性图示(属性浮示):自己选择要显示的构件属性。

斯维尔软件快捷功能

斯维尔软件快捷功能

✧trl+W →平面视图✧Ctrl+Q →三维视图✧Ctrl+O →打开文件✧Ctrl+S →快速保存✧Ctrl+Z →撤销操作✧Ctrl+A →组合开关✧Ctrl+I →原图开关✧Ctrl+F12 →菜单开关✧Ctrl+1 →隐显轴网✧Ctrl+2 →隐显柱子✧Ctrl+3 →隐显梁体✧Ctrl+4 →隐显砼墙(这几个隐显功能快捷键也可以通过按右键✧Ctrl+5 →隐显砖墙选择构件显示这个功能那里去操作)✧Ctrl+6 →隐显板体✧Ctrl+7 →隐显门窗✧F2 →( 打开“命令行”本文窗口)✧F3 →( “对象捕捉”开关)✧F8 →( “正交”开关)✧F10 →( “极轴”开关)✧X →( 分解设计图)✧M →( 移动)✧co →( 复制)1、E+空格键→(删除)2、Shift+鼠标左键→(选错想恢复)3、按住左键从右下角至左上角框选只要碰到的构件都会自动全选,而如果按住左键从左上角至右下角框选要碰到构件的全部范围才能把碰到的构件选出来。

4、按ESC键可以使操作退出5、方法一、要使画的板变成斜板,先选中要倾斜的板→选板体变斜→再选下面命令行中选择基线坡度变斜方式→选基线→输入坡度方法一、要使画的板变成斜板,先选中要倾斜的板→选板体变斜→再选下面命令行中选择三点变高方式或四点变高方式→确定三点或四点高度6、按PL可以画线7、画方框线时按C健可以闭合8、选要齐的构件,方法一、如柱要和梁平或墙平,先按齐的功能键→再按梁或墙的边→再按左键点住柱的边往与梁或墙齐的那条边方向拖齐选要齐的构件,方法二、先中要齐的那些构件→在下面命令项输入移动命令“M ”→按空格键→再选其中一个构件按左键点住构件的边往与梁或墙齐的那条边方向拖齐,其余的构件也就一齐和梁或墙齐了9、软件最下面命令行中最常用的几个功能是1、正交2、极轴(只能和正交选择一个用),如要画有角度的斜线,设置→极轴追踪中选择要画的角度3、对象捕捉(用左键点击对象捕捉→点击设置→在草图设置框中常用选择的捕捉点是端点、中点、交点、垂足、最近点)10、用D、I+空格键可以测量距离,或者用工具栏的选距离测量,或开启下面命令行中的DYN量距离11、重复命令这个键,作用和功能相当于按空格键和回车键同理12、构件查询功能使用:1、单个构件查询:按左键点击构件查询功能,按左键点击要查询的构件,按右键显示要查询的构件属性,可以在构件属性表中修改构件的属性,也可以到构件属性输入的地方去修改。

斯维尔操作命令

斯维尔操作命令

1、三维算量左边菜单开关快捷键:CTRL+F122、对象捕捉开关快捷键:F3 (如果要修改捕捉模式,在软件最下方的“对象捕捉”按右键,弹出对话框中设置)3、正交开关快捷键:F84、打开或关闭命令栏:F25、打开或关闭屏幕菜单:ctrl+F126、打开会关闭成组开关:ctrl+a7、窗选和框选的使用:(1)窗选:从左向右选择,需要整个图形都包括在框中(2)框选:从右向左选择,只要8、拷贝构件:ctrl+c9、粘贴构件:ctrl+v10、构件显示或关闭快捷键:关闭或显示轴网:ctrl+1关闭或显示柱:ctrl+2关闭或显示梁:ctrl+3关闭或显示砼墙:ctrl+4关闭或显示砌体墙:ctrl+5关闭或显示板:ctrl+6关闭或显示洞口:ctrl+7关闭或显示门:ctrl+8关闭或显示窗:ctrl+9关闭或显示侧壁:ctrl+011、wblock命令:当所有图纸都在一个dwg图形文件里,可以使用wblock命令把图形分割成多个单张图形。

方法:在命令栏中输入wblock,按空格键或回车键,使用界面上的“选择对象”到画面选取柱图或梁图等右键确认,在“文件名”录入图纸名称,核对保存路径无误后确认即可,同样的方法拆离所有图纸成一个一个dwg文件。

12、使用小键盘输入钢筋描述的方法:如何用小键盘输入钢筋描述(钢筋选项里-----钢筋级别里我们已经设置了数字4代表A,数字5代表B等)A---双击小键盘数字4B---双击小键盘数字5C---双击小键盘数字6@---单击小键盘'-'( )---录入分布筋肢数时单击小键盘'+',录入非分布筋时,'+'仍然不变辅助功能的作用参考:1. 图层控制:管理图层,隐藏图层或隔离图层的合理应用(某类型构件的显示和隐藏)2. 构件查询:查询构件属性并可修改,以白色显示的属性栏,如“编号、跨号、平面位置和楼层位置、构件高度(标高、厚度、长度和数量计算公式、材料名称、抗震等级..)按编号修改和隐藏所选构件”3. 构件筛选:利用所设置筛选条件快速查找构件4. 编号修改:也可使用构件编辑、修改编号;构件编辑还可修改其他属性5. 构件转换:类似构件类型之间的转换,如柱转换为独立基础6. 构件分解:主要用于侧壁和老虎窗和飘窗的分解7. 构件对齐:主要用于边梁和边杆等构件对齐8. 构件打断:主要用于带跨的构件,如梁可以用打断命令增加跨数9. 构件辩色:主要用于检查构件书否挂接做法或布置钢筋10. 跨段组合:调整梁的跨号11. 组合开关:内容整体或局部调整编辑构件12. 布置参考:在不同布置相同编号构件13. 识别内外:自动识别构件的内外位置,如柱和梁14. 斜体编辑:有梁墙板和天窗的变斜15. 高度自调:智能调整构件高度16. 属性图示(属性浮示):自己选择要显示的构件属性。

清华斯维尔命令大全

清华斯维尔命令大全

清华斯维尔命令⼤全斯维尔命令汇总第⼀节⼯程管理1、新建⼯程tnew2、打开⼯程 topen3、保存⼯程 tsave4、另存⼯程 tsaveas5、恢复楼层 hflc6、⼯程设置 gcsz第⼆节绘制轴⽹7、绘制轴⽹ hzzw (直线轴⽹、圆弧轴⽹)8、修改轴⽹ xgzx9、合并轴⽹ hbzx10、隐显轴⽹ yxzw (隐藏或显⽰轴线)11、上锁轴⽹ sszw (将当前楼层中所有轴线锁定)12、选排轴号 xpzh14、⾃排轴号 zpzh15、轴号变位 zhbw16、轴号刷新 zhsx17、删除轴号 sczh18、绘制辅轴 hzfz (直线、弧线、多义线)19、弧形辅轴 hxfz (以当前弧形轴⽹的圆⼼为圆⼼)20、平⾏辅轴 pxfz21、转⾓辅轴 zjfz22、选线成轴 xxcz (将CAD命令绘制的普通直线、圆弧等识别成系统轴线)23、线形标注 dimlinear24、⾓度标注 dimangular第三节基础构件布置1、独⽴基础 djbz2、条形基础 tjbz3、筏板布置 fbbz4、坑基布置 kjbz5、基坑布置 jktf6、桩基布置 zjhz第四节构件部分构件布置7、柱体布置 ztbz8、梁体布置 ltbz9、墙体布置 qtbz10、板体布置 btbz11、预制板 ybbz12、后浇板布置 hjd第五节建筑部分构件布置1、构造柱 gzz2、圈梁布置 qlbz3、过梁布置 glbz4、预制过梁 yglbz5、门窗布置 mcbz6、墙洞布置7、板洞布置 bdbz8、飘窗布置 pcbz9、悬挑板布置 xtb10、竖悬板布置 sxb11、扶⼿布置 fsbz12、栏板布置 lbbz13、栏杆布置 lgbz14、压顶布置 ydbz15、挑檐天沟布置 tytg16、腰线布置 yxbz17、脚⼿架布置 jsj18、楼梯布置 lthz19、⽼虎窗布置 lthz第六节部分构件布置1、房间布置 fjhz2、侧壁布置 cbbz3、顶棚布置 tpbz4、轮廓布置 lkbz5、地⾯布置 dmbz第七节其他部分构件布置1、点 dhz2、线 xhz3、⾯ mhz4、路径曲⾯ liqm第七节构件钢筋布置1、暗柱布置 azbz2、暗梁布置 albz3、柱筋布置 zjbz4、梁筋布置 ljbz5、条基筋布置6、板筋布置 bjbz7、筏板筋布置8其他筋布置 qjbz9、表格钢筋 bggj10、⾃动钢筋11、钢筋复制 gjfz12、钢筋删除 gjsc13、钢筋选项 gjxx14、公式定义 gsdy15、钢筋维护 gjwh第⼋节电⼦⽂档1、六导⼊设计图 drtz2、分解设计图 explode3、缩放设计图 scale4、清空设计图 qktz5、图层控制 tckz6、管理图层 layer7、全开图层 qktc8、隔离图层 gltc9、隐藏图层 yctc10识别建筑 sbjz11、识别轴⽹ sbzw12、识别暗柱 sbaz13、识别柱体 sbzt14、识别梁体 sblt15、识别门窗表 sbcb16、识别墙体 sbqt17、识别门窗 sbmc18、识别柱筋 sbzj19、识别梁筋 sblj20、识别板筋 sbbj21、描述转换 mszh22、⽂字查找 wzcz23、⽂字合并 wzhb 24⽂字炸开 wzzk 其他操作1、查询⾯积 area2、组合开关 zhkg3、跨段组合 kdzh4、捕捉设置5、算量选项 slxx6、本地维护 bzzf7、预制维护 yzwh8、定额维护 dewh9、清单维护 qdwh 构件修改1属性匹配 gjpp2、打断 break3、倒⾓ chamfer4、合并 join5、对齐 gjdq构件管理1、定义编号 dybh2、零星算量 lxsl3、图形管理 txgl4、楼层复制 kblc5、构件查询 gjcx6、筛构件筛选 gjsx7、截⾯修改 jmxg8、构件编辑 gjbj9、构件转换 gjzh10、调整夹点 tzjd11、斜体编辑 pbbx12、复制做法 pobx13、基坑放坡 jkfp视图管理1、楼层显⽰ lexs2、构件显⽰ gjxs3、构件辨⾊ gjbs4、CAD界⾯转换 cad 报表设计1、图形检查 txjc2、分析 fx3、统计 tj4、命令代号 yltj5、报表 bb6、核对结构 hdgj7、核对钢筋 hdgj。
