5G频段隔离器环形器

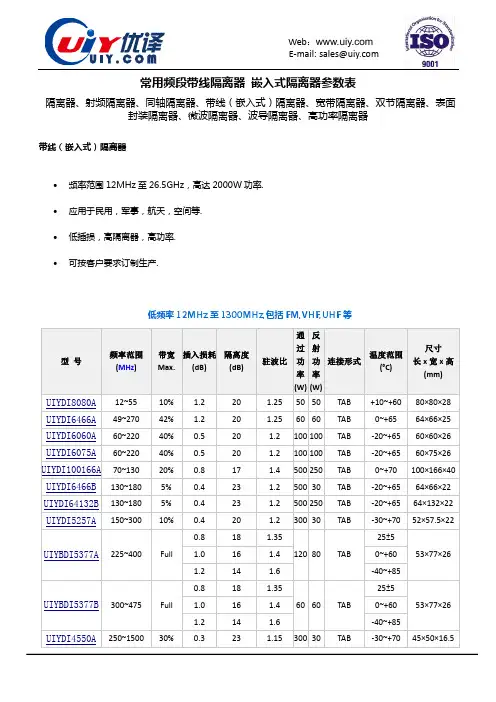

常用频段带线隔离器-嵌入式隔离器参数表
常用频段带线隔离器嵌入式隔离器参数表隔离器、射频隔离器、同轴隔离器、带线（嵌入式）隔离器、宽带隔离器、双节隔离器、表面封装隔离器、微波隔离器、波导隔离器、高功率隔离器带线（嵌入式）隔离器∙频率范围12MHz至26.5GHz，高达2000W功率.∙应用于民用，军事，航天，空间等.∙低插损，高隔离器，高功率.∙可按客户要求订制生产.低频率12MHz至1300MHz,包括FM,VHF,UHF等410MHz至26.5GHz, GSM,CDMA,WCDMA,LTE,L.S.C.X band, etc带线（嵌入式）隔离器：只是输入输出端口是带状线，装上连接器，就是同轴隔离器了，带线隔离器一般可以直接焊在板子上使用。
常见带线隔离器实物图如图一二，图二为带衰减，两者区别为带衰减可承受功率较大。
带线隔离器应用广泛，下面简单介绍常用手机频段使用带线隔离器的产品规格：图一 图二常用手机频段划分：以下分别列出优译三种尺寸带线隔离器指标参数：1919带线隔离器外形设计图2020带线隔离器指标参数表2020带线隔离器外形设计2525带线隔离器指标参数表2525带线隔离器外形设计图延伸阅读关于环形器隔离器的概述：环行器和隔离器是一类微波铁氧体器件，通过铁氧体控制微波信号的传输。
由于其具有非互易性，正向插损很小，而反向时则能量绝大部分被吸收。
环行器和隔离器依靠磁场来完成非互易性的工作，但仅有磁场而没有微波铁氧体，微波信号的传输仍然可以互易。
器件中的微波铁氧体决定了它的谐振频率。
关于优译：优译创立于中国深圳市，注册资金2亿元人民币，是集军民用微波通信器件开发、设计与生产的一体化企业，产品远销海内外。
公司成立于2003年，依托产业优势，凭借过硬的专业技术，以国内、国际双规运营的经验模式，在微波通信行业赢得信誉和口碑，生产的产品频率范围从300KHz 至110GHz, 功率高可达20KW，广泛使用于民用、军事、航天、空间技术等领域。
航空通信频段118-137MHz 射频隔离器环行器
《中国机长》您看了吗？
该作品是根据2018年5月14日四川航空3U8633航班机组成功处置特情真实事件改编的，《中国机长》近日在众多上映电影中广受好评，该片讲述了“中国民航英雄机组”成员与119名乘客遭遇极端险情，在万米高空直面强风、低温、座舱释压的多重考验。
沉浸在影片中的精彩剧情的同时，不知道大家有没有留意到，在飞机航行中，片中有多次提及有关航空频段的信息。
那么关于航空频段，我们一起了解一下相关的射频隔离器和环行器吧。
航空频段一般是在118-137MHz范围内，
针对此频段研发的隔离器环形器产品规格有6060、6075、12060、12075等，其中12060和12075双节隔离器/环形器有着高隔离度性能。
射频隔离器环形器产品特点
✧频率范围:118-137MHz；
✧可用于航空通信频段；
✧低插损,高隔离度,高功率；
✧可按客户要求订制生产；
同轴隔离器环形器产品推荐：指标参考（N/SMA接头均可定制）
同轴隔离器环行器产品尺寸图
同轴隔离器环形器产品实物图
优译专业从事射频微波无源器件(射频隔离器、环行器、衰减器、同轴负载、滤波器等)，集研发、生产、销售、服务为一体。
产品广泛应用于雷达、仪器、导航、微波通信、移动通信、空间技术、图像传输等系统及微波集成电路中。
雷达工作频段隔离器环形器的选择
雷达的工作频率：雷达工作原理核心是雷达发射一定频率的电磁波，并接收目标反射回来的回波，根据回波判定目标的某些状态。
雷达发射的电磁波的频率就是它的工作频率。
雷达波段(radar frequency band) 指雷达发射电波的频率范围。
其度量单位是赫兹(Hz)或周/秒(C/s)。
大多数雷达工作在超短波及微波波段，其频率范围在30~300000兆赫，相应波长为10米至1毫米。
不同波段雷达的波长不同：1、波长短，分辨率高，穿透性差，容易被吸收；2、波长长，分辨率低，穿透性强。
不同波段的雷达功能搜索雷达，工作频段（VHF、UHF、L）；搜索跟踪雷达，工作波段（L、S、C）；火控、成像雷达，工作波段（C、X、Ku）；弹载雷达，工作频段（X、Ku、K、Ka、V、U、W）。
雷达频率选择雷达虽然能在很宽的频率范围内工作，但不同频率具有不同的工作特性，适合不同的用途，因此在设计雷达时须慎重选择频率。
雷达频率对天线发射增益、天线有效接收面积（一定发射增益时）、发射功率、接收机噪声、传播损耗、气象回波等雷达性能的影响较为明显，在很大程度上决定了雷达的类型、作用距离、精度、分辨率、抗干扰能力、体积重量、机动性和费用等重要指标。
因此，雷达频率是雷达诸参数中最重要的参数。
隔离器，环形器产品实物图：L波段（1.0-2.0GHz）同轴隔离器/环形器：Model Number Freq.Range(MHz)Insertion LossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYBCI6466A1T2NF 1.0 ~ 2.00.617 1.410030N-F+10 ~ +70 UIYBCI6466A1T2SF 1.0 ~ 2.00.617 1.410030SMA-F+10 ~ +70 UIYBCC6466A1T2NF 1.0 ~ 2.0 0.6 17 1.4 100 100 N-F +10 ~ +70 UIYBCC6466A1T2SF 1.0 ~ 2.0 0.6 17 1.4 100 100 SMA-F +10 ~ +70S波段（2.0-4.0GHz）同轴隔离器/环形器：Model Number Freq.Range(MHz)Insertion LossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYBCI3234A2T4SF 2.0 ~ 4.00.618 1.310030SMA-F+10 ~ +70 UIYBCI3234A2T4NF 2.0 ~ 4.00.618 1.310030N-F+10 ~ +70 UIYBCC3234A2T4SF 2.0 ~ 4.0 0.6 17 1.35 100 100 SMA-F +10 ~ +70 UIYBCC3234A2T4NF 2.0 ~ 4.0 0.6 17 1.35 100 100 N-F +10 ~ +70C波段（4.0-8.0GHz）同轴隔离器/环形器：Model Number Freq.Range(MHz)Insertion LossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYBCI2122A4T8SF 4.0 ~ 8.00.518 1.310020SMA-F-55 ~ +85 UIYBCI2122A4T8NF 4.0 ~ 8.00.518 1.310020N-F-55 ~ +85 UIYBCC2122A4T8SF 4.0 ~ 8.0 0.5 18 1.3 100 100 SMA-F -55 ~ +85 UIYBCC2122A4T8NF 4.0 ~ 8.0 0.5 18 1.3 100 100 N-F -55 ~ +85X波段（8.0-12.0GHz）同轴隔离器/环形器/嵌入式（带线）隔离器/环形器：Model Number Freq.Range(MHz)Insertion LossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYBCI1318A8T12SF8.0 ~ 12.00.518 1.36010SMA-F-55 ~ +85 UIYBCC1318A8T12SF8.0 ~ 12.00.518 1.36060SMA-F-55 ~ +85 UIYBDI815A8T12 8.0 ~ 12.0 0.5 18 1.3 30 2 TAB -55 ~ +85 UIYBDC815A8T12 8.0 ~ 12.0 0.5 18 1.3 30 30 TAB -55 ~ +85Ku波段（12.0-18.0GHz）同轴隔离器/环形器：Model Number Freq.Range(MHz)Insertion LossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYBCI1318B12T18SF12.0 ~ 18.00.518 1.36010SMA-F-55 ~ +85 UIYBCC1318B12T18SF12.0 ~ 18.00.518 1.36060SMA-F-55 ~ +85K波段（18.0-26.5GHz）同轴隔离器：Model Number Freq.Range(MHz)InsertionLossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYBCI1024A18T265KF18.0 ~ 26.5 1.616 1.6102 2.92mm-F-30 ~ +70 Ka波段（26.5-40.0GHz）同轴隔离器/环形器：Model Number Freq.Range(MHz)InsertionLossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYBCI1318D265T40KF 26.5 ~ 40.0 1.2 15 1.5 10 2 2.92-F -55 ~ +85 UIYBCC1318D265T40KF26.5 ~ 40.0 1.215 1.51010 2.92-F-55 ~ +85优译更多隔离器/环形器产品推荐：射频隔离器环形器。
光纤通信-第五章-光纤线路技术与器件-光环形器
偏振相关型光隔离器
由起偏器、检偏器和旋光器三部分组成。
偏振无关型光隔离器
主要技术指标
插入损耗 回波损耗 隔离度
偏振相关损耗（PDL） 偏振模色散（PMD）
插入损耗(IL)
指在光隔离器通光方向上传输的光信号由 于引入光隔离器而产生的附加损耗。
无源器件和有源器件
无源器件(passive device)：本身不发生 光电或电光转换的器件。如光隔离器、 光耦合器、光环形器等实现连接光路、 分配光功率以及合波和分波等作用。
有源器件(active device)：本身会发生光 电或电光转换的器件，如激光器、光电 检测器、光放大器等。
光隔离器(isolator)
套管结构
由插针和套管组成，都是精密的机械结 构和光学结构
光纤固定在插针里，两个插针在套管中 对接并保证两根光纤的对准 套管 插针
光纤
光纤
插针
可用不锈钢、陶瓷、玻璃、塑料等材料制作
陶瓷材料具有极好的温度稳定性，线膨胀系 数很小，且与石英光纤的线膨胀系数接近，
使用最多
f 2.499±0.0005 f 0.125±0.001
由端口2>端口3;
…… 若端口N输入的光可由
端口1输出，称为环行 器，若不可以，称为准 环行器
应用
双向通信中的重要器件，完成正反向传 输光的分离
单纤双向通信、上/下话路、合波/分波 及色散补偿等
结构
光 分 偏 光 偏分 光 纤 束 振 束 振束 纤 准 合 旋 变 旋合 准 直 束 转 换 转束 直 器 镜 镜 器 镜镜 器
第五章 光纤线路技术及器件
主要内容
一、光隔离器和光环形器 二、光纤的连接 三、光衰减器和光开关 四、光纤耦合器 五、光纤光栅 六、波分复用器件 七、平面及矩形光波导技术及器件 八、光放大器 九、色散补偿技术
黄金频段：10-900MHz低频段射频隔离器,环行器
移动退5兆低频给联通据网友爆料：具体的网络变更为：1、GSM900的高段频谱退出，农村区县压缩5MHz带宽退给联通；2、FDD900从高段移到低段：带宽5MHz保持不变3、NB从高段移到中段：频点数由4个变为5个。
本次变更后，900MH频段分配原则如下：900MH频段分配原则1、FDD900：频点号=3590，带宽5MHz（对应中心频率939MHz）；2、GSM900：9个农村区县共使用34个频点（1020~1023、0~7、33-64）其余区县除此之外还可以继续使用高段25个频点（70-94）；3、NB：使用65~69号GSM频点，对应NB频点号3680、3682、3684、3686、3688。
据了解，对于904-909MHz/949-954MHz和1880-1885MHz频段，将根据中国移动频率腾退和中国联通、中国电信的频率申请情况，分批次、分区域将904-909MHz/949-954MHz和1780-1785MHz/1875-1880MHz频段分别许可给中国联通和中国电信。
黄金频段：900MHz频段随着用户对数据流量需求的增加，GSM网络承载的语音和流量急剧减少，未来GSM将会退出历史舞台，900MHz频段的重耕利用将是大势所趋。
而900MHz频段由于频率低、覆盖能力强，被称为黄金频段，对于无线网络建设具有非常重要的意义。
而中国联通在新获得5M频谱之后，中国联通将会拥有超过10MHz的低频频段，可以有效承载传统GSM语音、LTE900数据、NB-IoT广连接等多项业务。
将可以利用这900MHz低频段的5MHz 频谱进一步提高城区的深度覆盖，而且可以通过较低成本提高农村的广度覆盖，可以说是巨大的利好。
10-900MHz频段射频隔离器/环行器推荐提示：点击以下型号即可跳转查看具体参数！环形器UIYBCC6060F225~400UIYDC2525A200~3600UIYBDC6060F225~400 UIYCC4550A250~1000UIYBCC5377B300~475UIYDC4242A250~1500300~1500UIYBDC5377B300~475 UIYCC5356AUIYDC5356A300~1500————带线环行器优译创立于中国深圳市，主要生产的产品：射频隔离器、环形器、衰减器、负载、合路器、。
无人机通信频段划分-隔离器、环形器
无人机通信频段划分----隔离器、环形器无人机、通信频段、隔离器、环形器、工信部根据《中华人民共和国无线电频率划分规定》及我国频谱使用情况，规定840.5-845MHz、1430-1444MHz和2408-2440MHz频段用于无人驾驶航空器系统。
1、840.5-845MHz可用于无人驾驶航空器系统的上行遥控链路。
其中，841-845MHz也可采用时分方式用于无人驾驶航空器系统的上行遥控和下行遥测链路。
2、1430-1444MHz频段可用于无人驾驶航空器系统下行遥测与信息传输链路，其中，1430-1438MHz频段用于警用无人驾驶航空器和直升机视频传输，其他无人驾驶航空器使用1438-1444MHz频段。
3、2408-2440MHz频段可作为无人驾驶航空器系统上行遥控、下行遥测与信息传输链路的备份频段。
相关无线电台站在该频段工作时不得对其他合法无线电业务造成影响，也不能寻求无线电干扰保护。
4、上述频段的信道配置，所用无线电设备发射功率、无用发射限值和接收机的邻道选择性应符合相关要求。
5、频率使用、无线电台站设置和所用无线电发射设备应符合国家无线电管理及无人驾驶航空器系统管理有关规定。
在此列举一些无人机禁区：机场、高楼林立的CBD、人群聚集的地方、高压线、手机基站、很多人放风筝的地方、钢筋混凝土地面、铁塔、铁矿、深水码头、远离海岸的水面、军事设施等。
市面上以大疆产品为居多，这里简单讲讲，大疆通常为2.4Ghz，也就是约.2400Mhz。
此工作频段位于无人机系统下行链路。
假如你是一位因新奇而去玩的飞手，请注意：远离电场、磁场比较强的设施，防止信号丢失。
下面简单介绍几款隔离器环形器可用于无人机通信频段无人机通信频段隔离器外形尺寸图无人机通信频段环形器指标参数无人机通信频段环形器外形尺寸图以上简单介绍了两款隔离器环形器的指标参数及外形尺寸，无人机通信频段隔离器环形器还有更多尺寸可以选择。
优译主要生产的产品：射频隔离器、环形器、同轴衰减器、负载、合路器、功分器、电桥、滤波器、放大器等微波通讯产品。
环形器的指标测试方法
概述：环行器是一个有单向传输特性的三端口器件，它表明器件从 1 到2，从 2 到 3 和从 3 到1 是导通的，反过来信号从2到1，从3到2和从1到3是隔离的。
改变铁氧体偏置场的方向可改变信号导通的方向在环行器的一个端口端接匹配负载就可以作为隔离器。
环形器由磁化的铁氧体片、传输线和输入输出连接器组成。
环形器的技术指标有：隔离度、插损、驻波、功率等等（如下图为部分同轴环形器的技术指标参数表），那么。
这些指标都是怎么测试出来的呢？下面我们就来看下这些数据是怎么测试出来的：测试仪器：网络分析仪、可程式恒温恒湿试验箱网络分析仪可程式恒温恒湿试验箱反向损耗（隔离度）：环形器：把被测量的环形器的输入端口1接到输入电路，输出端口2接匹配负载，把输出端口3接到输出电路（见图2），在频率范围内扫描，并在常温和正、负极限工作温度下测量反向损耗。
该程序应对所有环形器端口重复进行。
其中，隔离度越高说明产品性能越好。
正向损耗：环形器：把被测量的环形器的输入端口1接到输入电路，输出端口2接到输出电路，把输出端口3接到匹配负载（见图2），在频率范围内扫描，并在常温和正、负极限工作温度下测量反向损耗。
该程序应对所有环形器端口重复进行。
环形器损耗越小，说明产品性能越好。
电压驻波比：环形器：把被测量环形器的输入端口1接到输入电路，输出端口2接到输出电路或匹配负载，把输出端口3接到匹配负载（见图2），在频率范围内扫描，并在常温和正、负极限工作温度下测量电压驻波比，该程序应该对所有环形器端口重复进行。
环形器驻波比值越接近1产品性能越好。
本图摘自隔离器环形器通用规范GJB 1065A-2004下面附上一些常用频段隔离器环形器测试结果图：860-960M同轴环形器测试结果：另附：环形器常见形式实物图：同轴环形器N 同轴环形器SMA 表贴环形器带线环形器波导环形器微带环形器关于优译：优译创立于中国深圳市，注册资金2亿元人民币，是集军民用微波通信器件开发、设计与生产的一体化企业，产品远销海内外。
2-4G及4-8G宽带环形器 高功率环形器介绍
常用的宽带隔离器频段：
L频段：1~2GHz X频段：8~12GHz
S频段：2~4GHz Ku频段：12~18GHz
C频段：4~8GHz
大功率500W, 2-4GHz宽带同轴环行器具体参数
大功率500W, 2-4GHz宽带同轴环行器尺寸图
大功率4-8GHz同轴环形器具体参数
大功率4-8GHz宽带环形器尺寸
其他常用宽带环行器参数
关于优译：
优译创立于中国深圳市，注册资金2亿元人民币，是集军民用微波通信器件开发、设计与生产的一体化企业，产品远销海内外。
公司成立于2003年，依托产业优势，凭借过硬的专业技术，以国内、国际双规运营的经验模式，在微波通信行业赢得信誉和口碑，生产的产品频率范围从300KHz 至110GHz, 功率可高达20KW，广泛使用于民用、军事、航天、空间技术等领域。
优译公司始终秉承“诚信为先、顾客至上、科技引领、敢于创新”的经营理念，坚持以“技术优势为根本，以市场需求为导向”。
公司成立以
来与国内外企业、院校、科研机构进行相互交流并深度合作，为产品开发研究奠定了技术基础。
公司在不断发展和壮大的同时，不断追求更加卓越的企业品质，从专业化公司向多元化企业稳步迈进，欢迎来自世界各地的合作伙伴选择与我们合作，感受优译公司科技创业的力量，期待共同开创美好的明天！优译主要生产的产品：射频隔离器、环形器、衰减器、负载、合路器、功分器、电桥、滤波器、放大器等
微波元器件。
更多产品可参考优译有限公司官网.。
5.4-8.0GHz-波导环形器
波导环形器 5.4-8.0GHz
波导环形器、高频环形器、高功率环形器、波导环行器
◆频率范围2.4-31GHz.
◆应用于民用,军事,航天,空间技术等.
◆低插损，高隔离度，高功率.
◆可按客户要求订制生产.
5.4 to 8.0GHz 波导环形器指标参数
5.4 to 8.0GHz 波导环形器机械制图
优译主要生产：
同轴隔离器、嵌入式（带线）隔离器、宽带隔离器、双节隔离器、表面封装（SMT）隔离器、微带（基片）隔离器、波导隔离器、高功率隔离器、同轴环形器、带线环形器、宽带环形器、双节环形器、表贴环形器、微带环形器、高功率环形器、同轴衰减器、同轴负载、滤波器、电桥、耦合器、双工器等微波通讯产品，更多产品可参考优译官网.。
环形器简介
环形器是单向传输信号的多端口器件。
以3端口正向环行器为例，信号传输可从端口1到2、2到3、3到1。
信号无法从2到1、3到2、1到3，反方向传输信号会被隔离。
环形器的构成：环形器由磁化的铁氧体片、传输线和输入输出连接其组成。
环形器技术指标：环形器测试曲线图同轴环形器、带线环形器、表贴环形器、宽带环形器、双节环形器、微带环形器、波导环形器、高功率环形器。
➢同轴器通常有SMA，N，BNC，7/16等带线环行器安装时用锡线焊接引脚➢具有易装，美观的特点材料成本低，体积稍小表贴环形器微带环形器波导环形器环行器单向传输原理铁氧体旋磁材料在外加高频波场与恒定直流磁场作用下，产生旋磁特性。
该特性使在铁氧体中传播的电磁波发生极化的旋转（法拉第效应），以及电磁波能量强烈吸收（铁磁共振）环形器结构图环形器的应用：1、作为双工器使用：在雷达中，环行器被用作一种类型的双工器，以将信号从发射机路由到天线以及从天线到接收机，而不允许信号直接从发射机到达接收机2、作为隔离器使用：环形器的一个端口接上匹配的负载，可作为隔离器使用。
优译创立于中国深圳市，公司成立于2003年，依托产业优势，凭借过硬的专业技术，以国内、国际双规运营的经验模式，在微波通信行业赢得信誉和口碑，生产的产品频率范围从300KHz 至110GHz, 功率最高可达20KW，广泛使用于民用、军事、航天、空间技术等领域。
主要生产：同轴隔离器、嵌入式（带线）隔离器、宽带隔离器、双节隔离器、表面封装（SMT）隔离器、微带（基片）隔离器、波导隔离器、高功率隔离器、同轴环形器、带线环形器、宽带环形器、双节环形器、表贴环形器、微带环形器、高功率环形器、同轴衰减器、同轴负载、滤波器、电桥、耦合器、双工器等微波通讯产品，更多产品可参考官网。
隔离器环形器是做什么的
概述环形器和隔离器是由铁氧体制成的各向异性的微波无源的器件。
环形器是个三端口器件，隔离器是二端口器件，将环形器的其中一端接上匹配负载，就成了隔离器。
环形器和隔离器提供了一个单向的传输通路，允许射频信号只朝一个方向通过(低损耗)，而在其他方向则产生很大的损耗(隔离)。
隔离器环形器隔离器的作用1、作为源和负载的隔离在信号源和被测器件之间插入一个隔离器，不但可以改善信号源和被测器件的阻抗匹配，也可以防止由于被测器件所产生的反射功率进入信号源。
2、用于功率放大器输入隔离器可以改善功率放大器及其激励放大之间的匹配，以防止放大器自激，而输出隔离器则用于改善放大器和负载的匹配。
输出隔离器对于功率放大器来说有着更大的意义。
只要隔离器中的隔离端电阻的功率容量小于放大器的设计输出功率，则放大器在任何负载条件下均可安全工作，包括开路和短路(VSWR为无穷大，输出功率完全被反射回来并被隔离电阻吸收)。
但是从另一个角度看，一个射频功率放大器的输出功率出奇的好，实际上只是输出隔离器的贡献，如果放大器的真正输出匹配没有调好，也就是功率放大管输出和隔离器输入端口之间的匹配不是最佳状态，则会降低放大器的效率并影响放大器的使用寿命。
3、提高功率合路系统的隔离度在功率合成电路中，隔离器常被用于提高合成系统的隔离度。
若合路器的隔离度为23dB，在合路器的输入端口分别接入隔离度为20dB的隔离器后，则系统的隔离度会提高到43dB，这样就有效防止了由两个放大器之间的串扰所产生的互调。
环形器的作用：1、作为双工器使用来自发射机的信号被直接送到天线发射出去；同样来自天线的接收信号也会直接进入到接收机。
只要环形器有足够的隔离度，那么发射机的信号就不会进入接收机。
为了提高收发隔离度，可以适当增加环形器的级数。
2、作为隔离器使用：环行器的一个端口接上匹配的负载，可作为隔离器使用。
环形器的指标测试方法
一、概述1、环形器的定义：环行器是一个有单向传输特性的三端口器件，它表明器件从1 到2，从2 到3 和从3 到1 是导通的，反过来信号从2到1，从3到2和从1到3是隔离的。
改变铁氧体偏置场的方向可改变信号导通的方向在环行器的一个端口端接匹配负载就可以作为隔离器。
环形器由磁化的铁氧体片、传输线和输入输出连接器组成。
环形器2、环形器的特点：环行器的突出特点是单向传输高频信号能量，它控制电磁波沿某一环行方向传输，而这种单向传输高频信号能量的特性，正是由于采用了铁氧体旋磁材料。
多用于高频功率放大器的输出端与负载之间，起到各自独立，互相“隔离”的作用。
负载阻抗在变化甚至开路或短路的情况下都不影响功放的工作状态，从而保护了功率放大器。
环形器它具有体积小、频带宽、插损小等特点，因而应用十分广泛，可用于雷达/通讯系统里使收/发信号互相隔离，收发可共用同一个天线。
3、环形器技术指标：1、频率范围Frequency Range2、插入损耗Insertion Loss3、反向隔离Isolation4、驻波比VSWR5、输入/输出连接器形式Connector type6、承受功率Power7、工作温度Operating Temperature8、尺寸Dimension二、 测试方法：1、环形器测试前准备事项：a. 确认网络分析议频率范围覆盖环行器频率;b. 确认测试线缆频率范围覆盖环行器频率c. 确认网络分析议校准件频率范围覆盖环行器频率;d. 使用合格的校准件校准网络分析议和测试线缆;e. 如使用2端口网络分析议测试请尽量选用接近50Ω负载；测试时确保环行器1米范围内不能有对环行器磁场产生影响的材料或设备（如磁铁、钢材料、铁材料等）。
2、三端口网络分析议测试同轴环形器的方法(推荐)：3、 二端口网络分析议测试环形器方法：Port 2 from Network Analyzer Port 2 from Network Analyzer 1-22-33-1小结：当使用二端口网络分析议测试环行器隔离度偏低时，通常的问题是负载与环行器端口不匹配造成测试隔离度差，请更换负载或调换端口使用网络分析议线缆测试（因为连接网络分析议线缆测试前已经校准，所以匹配度会好）：a.如图1-2测试时隔离度差说明端口3与负载不匹配，请调换测试端口到图2-3，并查看网络分析议端口2的回波损耗（回波损耗≈隔离度）b.如图2-3测试时隔离度差说明端口1与负载不匹配，请调换测试端口到图3-1，并查看网络分析议端口2的回波损耗（回波损耗≈隔离度）c.如图3-1测试时隔离度差说明端口2与负载不匹配，请调换测试端口到图1-2，并查看网络分析议端口2的回波损耗（回波损耗≈隔离度）三、环行器的应用1、作为隔离器使用当三端口环行器的一个端口在匹配的负载端接时，它可以用作隔离器使用，因为信号可以在其余端口之间仅在一个方向上行进。
射频隔离器环形器应用于5G、VHF、UHF、FM等通讯领域-频率范围：10MHz-110GHz
一、概述：1、射频隔离器/环形器的定义：环形器和隔离器是由铁氧体制成的各向异性的微波无源的器件。
环形器是个三端口器件，隔离器是二端口器件，将环形器的其中一端接上匹配负载，就成了隔离器。
隔离器端口构建图环形器端口构件图2、隔离器/环形器的应用：（1）隔离器常用在微波信号传输系统中，尤其要用于功放的输出级，防止设备输出端过大的反射信号对前级的影响。
（2）环形器通常可作为双工器使用,在环形器的一个端口接上匹配的负载，也可作为隔离器使用实物图如下：同轴环行器同轴隔离器产品实物图：产品实物图：5、当下的5G时代，隔离器/环行器产品当然也是不可或缺的一部分产品，目前都指向小型外形尺寸图：表贴隔离器Model Number Freq.Range(MHz)InsertionLossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYSI10A2496T26902496 ~ 26900.321 1.23010SMT-40 ~ +85 UIYSI10A32T343200 ~ 34000.321 1.23010SMT-40 ~ +85 UIYSI10A33T363300 ~ 36000.3520 1.253010SMT-40 ~ +85 UIYSI10A34T363400 ~ 36000.321 1.23010SMT-40 ~ +85 UIYSI10A47T54700 ~ 50000.321 1.23010SMT-40 ~ +85 UIYSI10A48T54800 ~ 50000.321 1.23010SMT-40 ~ +85外形尺寸图：实物图：6、在欧洲频谱分配中，其中700MHz 也是5G 广覆盖的频段，也可使用如下表贴环形器：Model NumberFreq. Range (MHz)Insertion Loss Max(dB)Isolation Min(dB)VSWR MaxForward Power(W)Reverse Power(W)Connector TypeTemp.(°C)UIYSC25A700T750 700 ~ 750 0.3 23 1.2 100 100 SMT -30 ~ +70 UIYSC25A700T800700 ~ 8000.4201.25100100SMT-30 ~ +70Mechanical Drawing7、5G 毫米波频段24.25-27.5GHz 微带隔离器/环形器：Model Number Freq. Range (GHz) Insertion Loss Max(dB)Isolation Min(dB) VSWR Max Forward Power(W)Reverse Power(W)Connector Type Temp.(°C) UIYMI56A22T26 22 ~ 26 0.7 17 1.35 10 3 Microstrip -55 ~ +85 UIYMI56A2425T27524.25 ~ 27.50.7171.35103Microstrip-55 ~ +85Mechanical DrawingΦ3.1 [1.185]Φ25.4 [1.000]M:UIYXXXXXXX 123XXXXXXXXXX N:XXXXXXXXXΦ25.4 [1.000]9.0 [.354]Φ23.5 [.925]Recommended Land Pattern120°Φ1.2 [.047]1.5 [.059]50 ohm LinesΦ20.0 [.787]Φ27.0 [1.063]微带环行器：优译成立于2003年，注册资金2亿元人民币，是一家集军民用微波通信器件研发、生产、销售和技术服务于一体的综合性企业，优译公司生产的产品频率范围从10MHz到110GHz，功率可高达20KW，广泛应用于军事、航天航空、遥感测控、民用通信等领域。
环形器的工作原理
环形器的工作原理-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII一、概述：环形器的突出特点是单向传输高频信号能量，它控制电磁波沿某一环行方向传输，多用于高频功率放大器的输出端与负载之间，起到各自独立，互相“隔离”的作用。
负载阻抗在变化甚至开路或短路的情况下都不影响功放的工作状态，从而保护了功率放大器。
环形器它具有体积小、频带宽、插损小等特点，因而应用十分广泛，可用于雷达/通讯系统里使收/发信号互相隔离，收发可共用同一个天线。
二、环形器原理基本原理：首先将变送器或仪表的信号，通过半导体器件调制变换，然后通过光感或磁感器件进行隔离转换，然后再进行解调变换回隔离前原信号，同时对隔离后信号的供电电源进行隔离处理。
保证变换后的信号、电源、地之间绝对独立。
环形器单向传输的原理，是由于采用了铁氧体旋磁材料。
这种材料在外加高频波场与恒定直流磁场共同作用下，产生旋磁特性（又称张量磁导率特性）。
正是这种旋磁特性，使在铁氧体中传播的电磁波发生极化的旋转（法拉第效应），以及电磁波能量强烈吸收（铁磁共振），正是利用这个旋磁现象，制做出结型隔离器、环形器。
它具有体积小、频带宽、插损小等特点，因而应用十分广泛。
非线性特性在射频和微波无源器件中，环形器和隔离器的非线性特性比较差，但是，这些器件又往往被用于大功率场合。
环形器和隔离器的非线性特性体现在谐波、正向互调(包括接收频段和发射频段)、接收频段发射互调、反向互调等。
1、谐波在大功率单载信号(f1)的作用下，环形器和隔离器会产生谐波(2f1、3f1等)。
谐波的大小可用绝对值或相对值来表示，但同时必须说明载频的幅度。
研究环形器和隔离器谐波的意义，在于可以充分了解系统间干扰的来源。
另一重要意义是因为二次谐波是产生三阶互调的前提，如果能定量的了解环形器和隔离器的谐波特性，则可以正确设置系统中滤波器和双工器的带外抑制值，以准确的控制系统成本。
射频隔离器环形器的常用频率划分
射频隔离器环形器的常用频率划分
射频隔离器、同轴隔离器、同轴环形器、带线环形器、带线隔离器、宽带隔离器、
宽带环形器、嵌入式隔离器、嵌入式环形器
概述：
射频环形器和隔离器是一类微波铁氧体器件，通过铁氧体控制微波信号的传输。
隔离器是一个有单向传输特性的二端口器件（如图1）。
环形器是一个有单向传输特性的三端口器件（如图2）。
隔离器环形器它具有体积小、频带宽、插损小等特点，因而应用十分广泛。
关于环形器隔离器的概述：
环形器和隔离器是一类微波铁氧体器件，通过铁氧体控制微波信号的传输。
由于其具有非互易性，正向插损很小，而反向时则能量绝大部分被吸收。
环形器和隔离器依靠磁场来完成非互易性的工作，但仅有磁场而没有微波铁氧体，微波信号的传输仍然可以互易。
器件中的微波铁氧体决定了它的谐振频率。
优译提供隔离器，环形器，滤波器，合路器，负载，衰减器，放大器等微波通信产品，生产的产品频率范围从300KHz 至110GHz，功率高可达20KW，包括嵌入式，同轴，贴片SMT，微带等。
由于产品较多，所涉及到产品频率、指标参数、功率、接头形式等可参考优译有限公司官
网.。
优译产品小型化又更进了一步-25.4mm尺寸隔离器环行器最低频率可做到200MHz
优译产品小型化又更进了一步
产品小型化、微型化、集成化是当今世界技术发展的大势所趋。
优译作为射频微波器件制造商，在射频微波器件领域上的研发和生产一直在不断的创新和改进，如今，我们可做的产品频率范围为：10MHz-110GHz。
从去年5G小型化产品的推出，到目前我们产品尺寸小型化又更进了一步：
●2525、S25系列频率最低已可以做到200MHz;
●2020、S20系列频率最低已可以做到450MHz;
●1919系列频率最低已可以做到600MHz;
●1212、S12、S15系列频率最低已可以做到700MHz。
2525、S25系列隔离器环行器产品
1212、S12系列隔离器环行器产品
5G产品S10/SC9系列隔离器环行器
优译专业从事射频微波无源器件(射频隔离器、环行器、衰减器、同轴负载、滤波器等)，集研发、生产、销售、服务为一体。
产品广泛应用于雷达、仪器、导航、微波通信、移动
通信、空间技术、图像传输等系统及微波集成电路中。
