电力电缆金属性接地故障探测技术
交联电力电缆故障点的测寻方法
ቤተ መጻሕፍቲ ባይዱ
２ 电力 电缆故障点位 置的粗测方法
２ ． １惠斯登 电桥法
直流高压闪络测试 法 （ 简称直 闪法 ）用于测量 闪 络 击穿性 故 障 ，即故 障 点 电阻极 高 ，在高 压试 验设 备 （ 高 压信号 发 生 器 ）把 电压升 到一 定值 时就 产 生
作者简介 ：马 韬 内蒙古广播 电影电视局 直属 台技术部配 电室 工程师
利 用传输 线的特性 阻抗 发生变 化时 的回波现 象 ， 在 电缆芯 线 中加 上一 定的 电压 ，使其不 击 穿而 产生 放电故障 。放 电脉 冲在 电缆 中传播 及反射 ，用数字示
波器 测 出三个 以 上脉 冲 的位置 比例 ，算 出故障 点 的 位置 ，本法 适于 高 阻击穿 。
故障。 ２ ． ３ 脉 冲反 射 法
过 负荷 运 行等 都会 使 电缆产 生 击穿 。 电缆 故障 可概
括为接地 、短 路 、断线三类 ，其故障 类型主要有几个
方面 ：三相 电缆一相或两相接地 、两相相间短路 、三
相 完全 短路、一相断线或 多相断线 。 电缆击穿一般分 为高 阻击 穿和 低 阻击 穿 ，用万 用表 电阻档测 量绝 缘 电阻小于 ｌ ０ ｋ（ ２ 者为低 阻击穿 ，大干 ｌ ０ ｋＱ者 为高 阻击穿。对击穿故障点的定位 可分两 步 ：先粗测 电缆 故障 点位 置范 围 ，然后 精测 故障 点的精 确位 置 。
１ 引 言
电力 电缆 网络结 构 日益复杂 ，运行时 间不断增加 使 电缆加速老化 ，导致其故障不断增 多 ，对供 电可靠 性的影 响增大 ，及时 、准确地测寻到 电缆故障 点是 保 证安 全播 出的 基础 。
惠斯 登直流 电桥法是 目前 仍广泛 应用的一种测寻
电力电缆故障定位的步骤和原理
电力电缆故障定位的步骤和原理造成电缆故障的原因是复杂的。
要想对故障点进行快速判断，就需要对电缆的工作环境以及常见原因有所了解，这也是减少电缆故障的一个重要途径。
常见的故障原因主要包括外力破坏、电缆质量、电缆中间头制作不达标、管理存在问题、自然现象造成的损伤以及电缆生产质量等。
因故障导致供电中断后，测试人员应合理选择仪器和测试方法快速寻找故障点。
故障点查找的步骤是先故障分析再测距，最后精确定位。
1、故障分析故障分析是了解故障电缆的基本信息，对其进行综合分析，包括敷设方式、电缆长度、型号、走向，以及接头的位置、长度、预留地点、发生故障前运行状况等，了解路径的施工情况，对故障电缆的类型进行初步判断，对其进行绝缘测试。
发生故障后，可在敷设人员处获得施工详细资料，以此来提升故障定位的准确性。
如果不了解电缆的路径和长度，需要在定位时排查清楚，判断故障类型时可借助故障时保护装置动作情况。
2、测距在定位的过程中，测距是最关键的一步，准确的定位是减少检修时间重要途径，特别是在长电缆中，不能准确定位对检修工作的影响更严重。
在实际应用中，为保证测试的准确，可通过多种方法来验证，必要时可通过电桥法或者脉冲电流来验证。
（1）行波法测距原理该方法进行测距中，电缆会从理论上看做均匀长线，以此来对微观传播过程进行分析。
电缆传输线路中的分布参数包括电感元件、电容、电导、电阻等，在任意点的等效电路图中，每个无限小段的电缆传输线路如下图所示：▲均匀长线的等效电路图在长线理论中，影响故障波形分析和性质分析的重要因素包括波的透射和反射、特性阻抗以及波的速度。
其中波速v和特性阻抗分别为：其中C为光速，μ和分别为电缆芯线周围介质的相对导磁系数和相对介电系数。
可看出电波在电缆中的传输速度与芯线材料和界面剂无关，与介电性能相关，不同的绝缘材料中，电波的传输速度有所不同。
特性阻抗为实数，与频率无关。
两种电缆连接时因不同的波阻抗会在连接处存在阻抗不匹配的情形。
电缆接地故障查找方法
电缆接地故障查找方法电缆接地故障是电力系统中常见的故障之一，如果不及时查找和处理，会给电力系统带来严重的影响。
因此，掌握电缆接地故障的查找方法是非常重要的。
一、故障表现电缆接地故障的主要表现为电压降低、电流增大、线路发热等。
另外，当电缆接地故障发生时，会出现接地电流，这个时候，使用接地电流表可以很容易地检测到故障。
二、故障查找1. 使用绝缘电阻测试仪检测绝缘电阻在查找电缆接地故障时，首先要使用绝缘电阻测试仪检测绝缘电阻。
如果绝缘电阻低于正常范围，说明有可能存在接地故障。
但是，仅仅通过绝缘电阻测试仪无法确定故障位置，需要进一步检测。
2. 使用交流耐压测试仪检测绝缘强度在绝缘电阻测试仪检测后，如果怀疑存在接地故障，可以使用交流耐压测试仪检测绝缘强度。
交流耐压测试仪可以检测电缆绝缘层是否能够承受正常工作电压，如果不能，说明存在故障。
3. 使用接地电流测试仪检测接地电流在确定存在接地故障后，可以使用接地电流表检测接地电流大小及方向。
通过接地电流的大小和方向，可以初步确定故障位置。
4. 使用脉冲反射法检测故障位置脉冲反射法是一种常用的检测电缆接地故障位置的方法。
该方法通过在电缆一端注入脉冲信号，然后在另一端接收反射信号，通过分析反射信号的时间和幅值，可以确定故障位置。
5. 使用局部放电检测仪检测故障位置局部放电检测仪可以检测电缆中的局部放电现象，通过检测局部放电的位置和幅值，可以确定故障位置。
三、故障处理确定电缆接地故障位置后，需要对故障进行处理。
一般情况下，可以采用更换故障电缆或修复故障电缆的方式进行处理。
在更换或修复电缆时，需要注意安全，避免引起其他故障。
电缆接地故障的查找和处理需要专业人员进行，需要掌握各种检测方法和处理方法。
只有掌握这些方法，才能够快速、准确地找到故障位置，并进行有效的处理，保证电力系统的正常运行。
电缆接地故障查找方法
电缆接地故障查找方法
电缆接地故障查找方法
一、电缆接地故障概述
电缆接地故障是指当电缆接地线的接地电阻超过规定标准时，电缆接地线会出现电磁干扰、高压突变等故障。
电缆接地故障会对供电设备产生负面影响，使电缆系统发生热故障、火灾或短路等安全事故。
二、电缆接地故障查找方法
1、检查电缆接地网络是否完整
在检查电缆接地故障之前，首先要检查接地网络是否完整，接地网络必须连接到电气设备的接地系统，如果接地网络没有连接到电气设备，那么就会出现问题。
2、检查电缆接地线的电阻值
检查电缆接地线的电阻值，用专用仪器测量电缆接地线的电阻值，电阻值不能超过规定标准。
3、检查接地系统的绝缘性
检查接地系统的绝缘性，接地系统的绝缘性是否达到规定标准，如果绝缘性不足，会导致电缆接地故障。
4、检查电缆接地线是否腐蚀
检查电缆接地线是否腐蚀，如果发现电缆接地线腐蚀，需要立即更换新的。
5、检查电气设备的电气绝缘
检查电气设备的电气绝缘，确保电气设备的电气绝缘达到规定标
准，以此防止电缆接地故障发生。
三、结论
电缆接地故障的查找方法很重要，必须正确检查接地网络、电缆接地线的电阻值、接地系统的绝缘性、电缆接地线是否腐蚀以及电气设备的电气绝缘，才能有效预防电缆接地故障的发生。

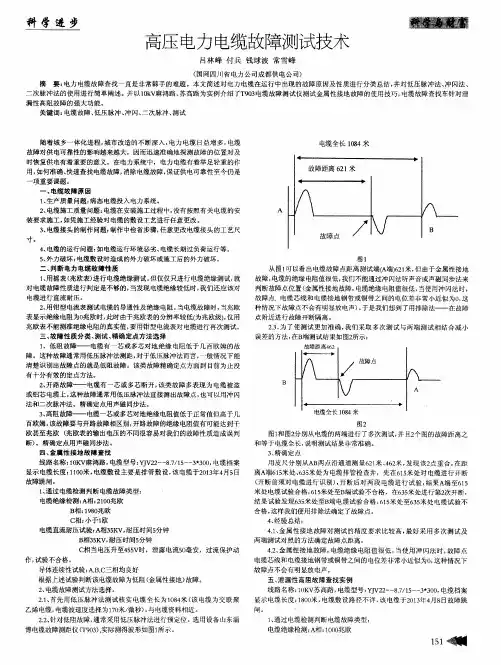

高压电力电缆故障测试技术
图２
图１ 和图２ 分别从 电缆的两端进行 了多次测试， 并且２ 个 图的故障距离之 和等于 电缆全长， 说明测试结果非常准确 。 ３ 、 精确定点 用 皮 尺 分 别 从ＡＢ 两 点沿 通 道 测 量 ６ ２ １ 米、 ４ ６ ２ 米， 发现 该 ２ 点重合 ， 在 距 离Ａ端６ １ ５ 米处 、 ６ ３ ５ 米处为电缆排管检 查井，先 在６ １ ５ 米处对 电缆进行 开断 （ 开 断前 须对 电缆进行识别） ， 开断后对两 段电缆进行试验 ， 结果Ａ 端 至６ １ ５ 米处 电缆试 验合格 ， ６ １ ５ 米 处至Ｂ 端试验不合格 ，在６ ３ ５ 米 处进行第２ 次开断， 结果试验发现６ ３ ５ 米处至Ｂ端电缆试验合格 ， ６ １ ５ 米处至６ ３ ５ 米处 电缆试验 不 合格， 这样我们便用排除法确 定了故障点。 ４ 、 经验 总结： ４ ． １ 、 金属性接地故障对测试的精度要求 比较高， 最好采 用多次测试及 两端测试对照 的方法确定故障点距离。
科 学 进步
高压电力 电缆故障测试技术
吕林 峰 付 兵 钱 球 波 常 雪 峰
（ 国网四Ｊ Ｉ Ｉ 省 电力 公司成都供 电公司） 摘 要： 电力 电缆故障查 找一 直是非常棘手的难题 。本文简述对 电力 电缆在运行 中出现 的故障原因及性质进行分类总结 ， 并对低压脉冲法 、 冲 闪法 、 二次脉冲法的使用进行简单阐述 。并 以１ ０ ｋ Ｖ￣鸿路、 苏高路为实例介绍 了Ｔ ９ ｏ ３ 电缆故障测试仪测试金 属性接地 故障的使用技巧， 电缆故障查找车针对 泄 漏性高阻故障的强大功能 。 关键词 ： 电缆故障 、 低压脉冲 、 冲 闪、 二次脉 冲、 测试
电力电缆的故障分析及检测方法
电力电缆的故障分析及检测方法
电力电缆是输送电能的重要组成部分，若出现故障则会导致供电中断、损失等问题，因此对电力电缆的故障分析及检测十分必要。
下面介绍电力电缆故障的分类及常用的检测方法。
一、故障分类
1.绝缘故障：电缆的绝缘材料损坏或老化，导致电力泄漏、短路等问题。
2.导体故障：电缆中导体损坏、接触不良、电阻过大等问题。
3.接头故障：电缆接头制作不良、防水措施不够、温升过高等问题。
二、常用检测方法
1.局部放电检测：通过检测电缆运行过程中的局部放电信号，判断电缆的绝缘状态，以便及早判断绝缘缺陷的出现。
2.介质损耗测试：通过测试电缆内介质的损耗，判断电缆绝缘状态的好坏。
3.电容测试：通过量取电缆母线、引出线之间的电容值，推算电缆电容率，以判断电缆绝缘状态。
4.高压测试：通过施加高电压测试电缆的绝缘强度，以便检测电缆的耐压性能。
5.电缆局部放电测量：通过检测电缆中存在的局部放电，判断导体两相之间或绝缘层内存在的故障。
6.时域反射法：通过测试电缆上电磁波信号的传输速度，以检测电缆上的绝缘故障的位置。
7.绝缘电阻测量：通过测试电缆的绝缘电阻变化情况，判断电缆的绝缘状况。
总的来说，电力电缆的故障分析及检测需要多种技术手段的综合运用，只有掌握了各种故障的原因和检测方法，才能及时发现问题，保障供电的连续性和稳定性。
电力电缆故障探测
电力电缆故障查找方法与应用电力电缆具有供电安全可靠,受自然气象条件影响少,运行和维护成本相对较少等优点,但在实际的运行中由于城市的施工,电缆附件安装工艺不良,长期过负荷运行等因素致使电缆发生故障,影响供电安全。
如何快速查找故障点,恢复电缆正常供电，是运行维护人员面临的一个挑战。
笔者总结多年的工作经验,给出以下分享。
电力电缆故障点查找一般分四步骤进行：1.故障类型判断2.故障点预定位3.路径确认4.精确定点一、故障类型判断故障判断：用万用表、兆欧表测量电缆的故障电阻，并根据故障电阻大小，判断电缆的故障性质；进一步了解该故障的原因、电缆敷设环境及运行情况等。
电缆故障类型可分为以下5种：1、开路（断线）故障：电缆有一芯或多芯导体断裂或者金属护层断裂。
断线故障一般都伴有经电阻接地的现象。
2、短路故障：电缆的一芯或多芯对地绝缘电阻或者线芯之间绝缘电阻低于10Ω，其中电缆的一芯或多芯对地绝缘电阻低于10Ω的故障也叫死接地故障。
3、低阻故障：电缆的一芯或多芯对地绝缘电阻或者线芯之间绝缘电阻大于10Ω，不高于200Ω（非标准值）。
4、高阻泄露性故障：电缆的一芯或多芯对地绝缘电阻或者线芯之间绝缘电阻大于200Ω。
5、高阻闪络性故障：电缆的一芯或多芯对地绝缘电阻或者线芯之间绝缘电阻非常高，但对电缆进行耐压试验时，当电压加到某一数值，突然出现绝缘击穿的现象。
二、故障点预定位上述故障类型分类的目的是为了选择合适的测试方法，目前电缆故障测距的常用方法主要有电桥法和波反射法（脉冲法）两种。
1、电桥法：测距方法是基于电缆沿线均匀，电缆长度与缆芯电阻成正比的特点。
并根据惠斯通电桥的原理，将电缆短路接地故障点两侧的环线电阻引入电桥回路，测量其比值。
由测得的比值和已知的电缆全长，计算出测量端到故障点的距离。
此方法需要一个截面相同长度相等的完好的相线作为测试辅助相。
适用于短路、低阻与高阻泄露性故障。
2、波反射法（脉冲法）：又分为低压脉冲法、二次（多次）脉冲法、脉冲电流法。
电力电缆接地故障查找的简单方法
电力电缆接地故障查找的简单方法通过对一条0.6/1KV电力电源的一点接地故障的查找、定位，分析了在现场用QJ44型直流双臂电桥测量电缆线芯直流电阻的方法来确定电缆的故障点是一种行之有效的简便方法，并且该方法简单、易行、定位准确，在现场易于实施。
标签：电力电缆；接地故障；查找一、电缆故障情况简介我公司厂房一台通风机电机电源电缆从UJA厂房+8米电缆贯穿件终端接引，送到该厂房+34米处的设备端，敷设长度为78米，电缆规格为4*50mm2。
在启动风机前，用1000V兆Ω表测量电缆绝缘的时候，测得A相对地的绝缘电阻为“零”，其余两相绝缘正常，用万用表测量A相导线与地之间的电阻为0.3？。
从而可以判断A相的绝缘已经损坏，出现了金属性接地故障。
由于此电缆是沿电缆桥架从+8米敷设到+34米，中间跨越了8层楼层，如果不能准确的判定故障点所在的部位，将会给后续的处理带来了不小的难度。
为了查找、确定故障性质以及故障点位置，我们首先用PFL-4000电缆故障定位系统进行了初步测量，从示波图形看，可以确定此电缆A相是一点金属性接地故障。
二、现场测量及结果分析根据上述的初步判断结果，我们经过分析，考虑采用QJ44型直流双臂电桥测量电缆导体线芯的直流电阻，在计算故障点的部位，具体方法如下：1、测量A相电源侧（A1）到故障点（A0）之间的电阻。
将电缆A2、B2短接（用适当的螺栓压紧），将电桥的测量引线C1/P1接在A1端，C2接在B1端，P2接在地线上，测得RA1A0=0.01590Ω；2、测量A相和B相电缆芯之间的电阻将电缆负荷侧A2、B2短接，将电桥的测量引线C1/P1接在A1端，C2/P2接在B1端，测得RA1B1=0.05750Ω；3、测量B相和C相电缆之间的电阻将电缆负荷侧C2、B2短接，将电桥的测量引线C1/P1接在C1端，C2/P2接在B1端，测得RB1C1=0.05750Ω；4、测量电缆A相负荷侧（A2）到故障点（A0）之间的电阻首先将A1、B1短接，将电桥的测量引线C1/P1接在A2端，C2接在B2端，P2接在地线上，测得RA2A0=0.01289Ω；5、计算1）由两相之间电阻值可求得各相电缆的直流电阻值：RA=0.05750/2=0.02875ΩRB=0.05750/2=0.02875ΩRC=0.05750/2=0.02875Ω2）由故障相两侧对故障点电阻之和得出故障相直流电阻值：RA=0.01590+0.01289=0.02879Ω计算结果表明两种方法测量所得的电缆线芯的直流电阻结果非常一致，根据电缆线芯直流电阻与其长度成正比的关系，则从电源侧算起到故障点的大概位置在：LX=0.01590/0.02879×78=43米即：故障点的位置大概在距电源侧43米处。
高压电力电缆接地故障查找技术
⾼压电⼒电缆接地故障查找技术2019-10-13在电⼒传输过程中，受种种因素影响，⾼压电⼒电缆中潜在的故障问题逐渐暴露，给⾼压电⼒电缆供电的稳定性与可靠性带来不利影响。
因此采⽤准确、快速的接地故障查找技术对⾼压电⼒电缆的故障问题进⾏查找，并消除存在的电缆故障问题，对供电的可靠性与稳定性可起到积极作⽤。
⽂章主要从电⼒电缆故障的基本概述出发，对⾼压电⼒电缆接地故障查找技术进⾏了分析，以供参考完善。
【关键词】⾼压电⼒电缆接地故障查找技术电⼒⼯业技术的发展与应⽤，传统的架空线路逐渐被电⼒电缆取代，并成为我国电⼒供电的表现形式。
尤其是近年来，随着城市化进程的脚步加快，为了使⽤城乡规划与城市美化的需求，在城乡结合与城市地区，220kV及以下的电⼒传输均采⽤电⼒电缆进⾏供电。
由于电⼒电缆的敷设都是使⽤直埋与穿管⽅法，在地下进⾏敷设，不利于有关⼈员的检修与巡视，⼀旦出现故障问题，势必增加电⼒电缆故障查找的⼒度。
因此在⾼压电⼒电缆故障查找过程中，采⽤何种⽅式、⼿段以及技术进⾏查找，做好⾼压电⼒电缆查找⼯作是当前急需解决的问题。
1 电⼒电缆故障的基本概述1.1 电⼒电缆故障原因按照电学形式，可将⾼压电⼒电缆故障的原因分成5类，具体可从以下⼏⽅⾯来分析：1.1.1 外⼒破坏是指⾼压电⼒电缆在地下敷设后，受施⼯或者是其他外⼒的破坏，导致⾼压电⼒电缆运⾏出现故障问题，⽆法正常运⾏。
1.1.2 ⽣产质量问题即是电缆本⾝存在的质量问题，导致投⼊电⼒系统使⽤后出现故障。
1.1.3 电缆接头的制作问题有关⼈员在安装电⼒电缆过程中，没有严格按照规定要求来接电缆接头，更改电缆接头的尺⼨与技术具有随意性，给电⼒传输带来安全隐患。
1.1.4 电⼒电缆施⼯质量问题在电⼒电缆的施⼯过程中，部分施⼯⼈员没有根据电缆施⼯要求来敷设，降低了施⼯效率。
1.2 故障性质分类在⾼压电⼒电缆运⾏过程中，出现的故障问题主要包括3⼤类：⾼阻故障、低阻故障以及开路故障灯。
电缆故障探测作业指导书
电缆故障探测作业指导书【作业指导书】电缆故障探测一、引言电缆故障探测是指对电力、通信、石油、化工等行业中使用的电缆进行故障检测和定位的技术活动。
本作业指导书旨在为电缆故障探测作业提供详细的操作指导和注意事项，确保作业的安全性和准确性。
二、作业前准备1. 工具准备- 电缆故障定位仪：确保仪器正常工作，电池电量充足。
- 探测钳：检查钳口是否完好，无损伤或变形。
- 探测杆：检查杆体是否完好，无断裂或变形。
- 接地线：检查接地线是否完好，无断裂或损伤。
- 其他辅助工具：如绝缘胶带、螺丝刀等。
2. 环境准备- 作业区域：确保作业区域没有明显的危险物品或障碍物。
- 人员安排：指定专人负责操作，其他人员保持距离。
三、作业步骤1. 检查电缆- 外观检查：检查电缆外皮是否有明显的划痕、破损或磨损。
- 连接检查：检查电缆连接处是否松动或脱落。
- 绝缘检查：使用绝缘测试仪检测电缆的绝缘电阻是否符合要求。
2. 探测故障点- 接地：将接地线连接到电缆故障定位仪和接地点，确保良好接地。
- 探测钳连接：将探测钳连接到电缆故障定位仪，确保连接牢固。
- 开始探测：根据仪器使用说明，选择合适的探测模式和参数，开始探测故障点。
3. 故障定位- 信号分析：根据仪器显示的信号波形和数值，分析故障点的位置。
- 定位标记：使用绝缘胶带或其他标记物在故障点处进行标记。
4. 故障修复- 故障切除：根据故障点的具体情况，采取相应的修复措施，如切除故障段落。
- 连接修复：使用绝缘连接器或绝缘胶带进行连接修复。
- 绝缘恢复：对修复部位进行绝缘处理，确保绝缘性能符合要求。
四、注意事项1. 安全第一：在进行电缆故障探测作业时，必须严格遵守相关的安全操作规程，佩戴个人防护装备，确保人身安全。
2. 仪器操作：在使用电缆故障定位仪时，必须熟悉仪器的使用说明，正确设置参数和模式，避免误操作。
3. 环境保护：作业过程中应注意环境保护，避免对周围环境造成污染或损害。
接地故障查找方法
接地故障查找方法
1.检查电源线路：首先检查电源线路是否正常，是否有内部短路和接触不良等问题。
2.检查地线：检查接地线路是否完好无损，接地线是否与接地棒紧密接触。
3.检查绝缘：检查系统的绝缘是否达到要求，测量绝缘电阻值，如阻值低于标准要求则需要对绝缘进行修复。
4.查找故障点：使用电路测试仪依次测试电路的各个部分，找到故障点。
5.断路查找：在电路故障的情况下，使用电路测试仪找到故障点时，断路查找是常用的方法。
将电路分成两个部分进行检测，一侧全成型，另一侧依次进行连接，最终找到故障点。
6.测量电流值：在确认故障点后，需要测量故障电路的电流，以确定是否存在电缆阻抗不匹配等问题。
7.更换配件：如果找到故障点，无法修复，必须更换配件。
8.重复测试：在更换配件后，需要进行重复测试以确保故障已得到解决。
配电电缆金属性接地故障查找方法
配电电缆金属性接地故障查找方法摘要：电缆具有运行可靠性高、敷设面积小、配电容量大等优点，可以提高电网功率因数，在中国得到广泛应用。
由于地下布线，当电缆出现故障时很难找到故障点。
介绍了金属接地故障的原因，以及如何在具体案例中快速定位故障点。
关键词：故障查找；金属性接地；定位；解决对策；前言随着运行环境的变化和运行时间的增加，电缆故障逐渐增加。
电缆线路故障的可能性很小，一旦发生故障，就基本上是永久性的。
为了减少配电电缆的故障时间，总结常见的电缆故障原因，研究电缆故障排除设备，制定具体的故障排除步骤，简化设备布线，提高电缆故障的位置准确性，并提供故障排除。
一、配电电缆故障概述1.配电电缆故障分类电缆故障可分为测试故障和运行故障。
根据故障类型，电缆故障分为四类:接地故障、电线故障、闪光灯故障和混合故障。
根据接地电阻，接地故障可分为四类:高强度接地(接地电阻大于100khz)、低强度接地(接地电阻在100ω至100khz之间)、金属接地故障(接地电阻本文主要介绍了金属接地缺陷的研究方法。
当有异物(金属件)直接进入电缆绝缘或直接折断时，容易形成金属接地故障，故障接地电阻主要是几欧姆。
与其他结构成锐角的电缆受连续应力的影响，可能导致绝缘损坏和金属接地故障，通常故障强度超过十至十欧姆。
(2)电缆操作时出现故障。
当电缆的底部(主要是中间连接器和电缆底部)在工作时出现故障时，电缆绝缘会立即受到大容量和电源的影响。
当故障点位于直线段时，地下水和土壤快速进入，容易导致金属接地故障。
接地电阻通常是几欧姆到十欧姆。
2.配电电缆故障主要原因分析一般来说，电缆故障的原因很多，主要是生产质量、安装过程中外部力量的破坏以及现场操作环境恶劣造成的。
(1)生产质量。
电缆制造过程中容易出现质量问题，如控制不良、运转不良、厚度不均、内部空气间隙、工艺粗糙等。
降低制造成本和购买不符合规定和耐水性较差的材料也可能导致所制造电缆的质量下降。
(2)外部损坏。
电缆线路电缆故障的精确定点的四种方法
电缆线路电缆故障的精确定点的四种方法电缆故障的精确定点是故障探测的关键。
目前，比较常用的方法是冲击放电声测法及主要用于低阻故障定点的音频感应法。
实际应用中，往往因电缆故障点环境困素复杂，如振动噪声过大、电缆埋设深度过深等，造成定点困难，成为快速找到故障点的主要矛盾。
1、声测法直接通过听故障点放点的声音信号或看故障点放电的声音信号所转换的其他可视信号来找到故障点的方法称为声测定点法。
声测法是目前电缆故障测试中应用最广泛而又最简便的一种方法，95%以上的电缆故障都用此法进行定点，很少发生判断错误。
声测定点主要是利用故障点的放电声音定点，使用可调压的高压设备，使故障点击穿放电，故障间隙放电时产生的机械振动，传到地面，便听到“啪、啪”的声音，利用这种现象可以十分准确地对电缆故障进行定点。
对于电缆护层已被烧穿的故障，往往可在地面上用人耳直接听到故障点放电声。
对于护层未烧穿的电缆故障或电缆埋设较深时，地面上能听到的放电声太小，则要使用耳机来监听判断进行定点。
声测法是利用直流高压试验设备向电容器充电、储能，当电压达到某一数值时，经过放电间隙向故障线芯放电。
由于故障点具有一定的故障电阻，在电容器放电过程中，此故障电阻相当于一个放电间隙，在放电时将产生机械振动。
根据粗测时所确定的位置，用拾音器在故障点附近反复听测，找到地面振动最大、声音最大处，即为实际电缆故障点位置。
声测法放电电压的大小，由放电间隙来控制，一般在试验时，将放电间隙调至一定位置，将放电电压控制在20~25KV之间，每隔3~4s放电一次即可。
声测试验中如果采用电容量较大的电容器，则应考虑试验设备的容量问题。
一般以采用2KV·A的试验变压器和2-3KV·A的调压器较好。
硅堆也应采用容量较大的硅堆（如2DL—75KV/1A），以防止烧坏。
声测法的优点是容易理解，便于掌握，可信性较高；缺点就是受外界环境影响较大，受人的经验和测试心态的影响较大。
高压电缆接地故障点查找方法
高压电缆接地故障点查找方法摘要：一、高压电缆接地故障点查找方法概述二、高压电缆接地故障原因及危害三、高压电缆接地故障点查找流程1.初步检查2.故障点定位3.故障点确认四、常用高压电缆接地故障检测技术1.电桥法2.跨步电压法3.音频信号法4.直流电阻法5.交流电流法五、案例分析六、高压电缆接地故障预防与处理措施正文：一、高压电缆接地故障点查找方法概述高压电缆接地故障是指高压电缆的绝缘层或保护层发生破损，导致电缆的金属导体与地面接触，从而形成电流泄漏的现象。
接地故障不仅会影响电缆的正常运行，还可能对设备和人员造成安全隐患。
因此，掌握高压电缆接地故障点的查找方法显得尤为重要。
二、高压电缆接地故障原因及危害高压电缆接地故障的原因主要有：电缆质量问题、施工不当、外部损伤、环境因素等。
故障会导致电缆线路的电流分布不均，使电缆温度升高，严重时可能引发火灾；同时，接地故障还可能对周围的设备和人员造成电磁干扰和触电风险。
三、高压电缆接地故障点查找流程1.初步检查：通过对故障电缆进行外观检查，了解故障现象，判断故障类型和范围。
2.故障点定位：采用电桥法、跨步电压法等初步确定故障点的位置。
3.故障点确认：通过音频信号法、直流电阻法等方法精确确定故障点。
四、常用高压电缆接地故障检测技术1.电桥法：通过测量电缆绝缘电阻的变化，判断故障点位置。
2.跨步电压法：在故障电缆两侧施加直流电压，测量电压分布，从而确定故障点。
3.音频信号法：利用高压电缆的传输特性，通过分析音频信号的变化查找故障点。
4.直流电阻法：测量电缆故障点的直流电阻，与正常部位对比，判断故障点。
5.交流电流法：通过检测电缆故障点处的交流电流，分析故障特性。
五、案例分析以某220kV高压电缆为例，采用跨步电压法和音频信号法进行故障检测。
首先，对电缆进行初步检查，发现电缆的一端存在发热现象。
接着，在电缆两侧施加直流电压，测量电压分布，发现故障点位于电缆的中间段。
然后，利用音频信号法对故障点进行精确定位，最终确定故障点位置。
电力电缆故障点定位方法及仪器
电力电缆故障点定位方法及仪器电力电缆故障点有短路及断路两大类，定位方法也有电桥法及波反射法两大类，由测试角度看可细分为下述几类：（一）、短路（击穿）1．低阻短路或称金属性短路，通常由线芯及金属屏蔽层连接引起的。
按波反射法分，100Ω以下才能被称低阻短路，可使用低压脉冲法粗测定位。
难点在于精测定点，此时，脉冲引起的声音很小，可采用护套的跨步定位法，音频法作为辅助手段。
2．高阻短路又可分为可变型高阻及线性高阻。
前者涵盖大部分电缆击穿点，冷态或低电压测量时，电阻较大由几十kΩ到几百MΩ,但随着电压上升,电流急增,等效电阻下降很快,高压电桥,稳定电弧法都是可靠的定位方法,定点使用脉冲声测法,不难解决。
线性高阻短路比较少见,但很棘手.如终端或中间接头中浸水,三芯低压电缆两芯在相邻的不同位置破损,相当于相间或相对地串有水电阻,随着电压升高电流呈线性上升,电阻几乎不下降,甚至电缆可长期运行,但放心不下。
这类故障的定位只能用高压电桥,定点往往比较容易。
只要在附件位置重点查找即可,若在电缆上则需要高压烧穿源将之变为可变高阻短路后进行。
3．闪络型短路电缆故障后，故障点是很高的电阻，尚能承受相当高的电压，这类故障往往发生在电缆直流耐压试验中。
若使用高压电桥或稳定电弧波反射法能顺利找到该类故障，由于在脉冲作用下，声音很大，定点亦不难。
对于ＰＶＣ电缆或无铜带屏蔽的低压电缆，由于波特性不好（衰减很大），无论电阻高低，都可采用电桥法定位。
（二）、断路电力电缆截面较大，断路故障十分少见，往往同时短路，波反射法是首选，定点则可用脉冲声测法，音频探测法。
测试方法略述如下：一、电桥法利用故障点两侧的电缆成芯电阻与比例电阻构成Marray电桥，结合四端法电阻测量的引线，可得高精度定位比例。
电桥法通常被认为不适宜高阻，慧东电气采用开关电源技术作为高压恒流源，并解决了电源对电桥高灵敏放大的干扰难题，将电桥置于高压侧，彻底解决了电桥法用于高阻定位的局限性，使电桥法无盲区、精确、方便的特点得以发挥，是慧东电气的一大贡献。
配电线路接地故 障的探测及定位方法
配电线路接地故障的探测及定位方法摘要:我国中低压配电线路大多采用中性点非有效接地方式，配电线路故障，尤其是单相接地故障的探测及定位对整个线路的运行都有十分重要的作用。
通过分析配电线路接地故障出现的原因，提出了接地故障的探测及定位方法，对配电线路接地故障的探测及定位准确度的提高具有重要意义。
关键词:配电线路；接地故障；探测及定位方法引言10kV配电线路系统通常为小电流系统，当发生接地故障时由于线路整体电流波动较小，因此很难及时对故障进行定位。
需要了解接地故障的情况同时掌握定位方法，才能将接地故障带来的影响进行最小化处理。
1配电线路接地故障产生的原因1.1自然环境因素1)雷雨期是接地故障频发时期，在地势空旷处，配电线路的绝缘子易被击穿和烧毁等，造成用户用电质量下降。
2)随着城市绿化规模的不断扩大，树木越来越多。
在树木的生长过程中，树枝会对电线产生压迫，或在雷雨天气树枝断裂造成线路被压坏，极易发生故障。
3)动物等在活动时触碰到变压器会造成配电线路接地故障。
1.2其他因素1)居民在配电线路周围燃放烟花爆竹造成配电线路故障。
2)小偷私拆变压器造成线路线头暴露在外造成配电线路故障。
3)电气设备老化产生磁化现象导致线路发生故障。
4)工作人员疏于管理，导致配电线路出现故障也不能被发现，最终酿成严重的后果。
2接地故障快速定位方法（1）对10kV配电线路接地故障进行快速定位的人工定位法。
10kV配电线路发生接地故障时，如果没有有效的辅助方法通常既可以通过人力对接地故障进行快速定位。
人工定位法通常指的是人力线路巡回法，工作人员可以通过故障提示沿线路进行巡查，从而对故障发生点进行排查。
当前的10kV配电线路多使用小电流系统，发生接地故障时出现的电流波动较小难以被仪器察觉，这样就会导致故障提提示无效，工作人员无法在第一时间对接地故障发生点进行排查，因此这一定位方法已经逐渐消失在人们的视野中。
（2）对10kV配电线路接地故障进行快速定位的阻抗定位法。
单相金属性接地故障查找及处理
单相金属性接地故障查找及处理
b
10KV单相金属性接地故障查找及处理
接地故障查找及处理：（请记录）
1、复归音响
A、记录内容：时间*时*分；
B、绝缘监察装置屏光示牌发出：“10kV I段母线接地”、“10kV I段母线接地掉牌未复归”信号；
C、电压表指示A相电压为？，B、C相电压为？
D、将故障情况汇报上级或调度；判断为10kＶ*相发生金属性接地故障。
2、车间减负载或负荷转移, 合0.4kv母线联络断路器。
3、用瞬停法或选线按钮逐个查找：拉开10kv側各分路断路器。
此时，如果“10kV I段母线接地”信号消失，可判断接地点在什么分路上，并及时恢复到设备运行状态。
记录内容：时间*时*分，几#主变10kv側断路器出线—几#主变10kv側*相金属性接地故障。
将故障情况汇报上级或调度；
4）检查所内设备时应穿绝缘鞋，带绝缘手套，并两人同时进行。
5）记录内容：时间*时*分：并记录判断接地点在几#主变10kv側（电缆头？母线？变压器桩头？避雷器）。
并汇报上级或调度，要求停电检修。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力电缆金属性接地故障探测技术来源：不详责任编辑：iong 更新时间：2007年08月12日打印放大缩小简介：本文从提高电力电缆金属性接地故障的粗测精度和摸索出一套精确定点的经验着手，结合实际测试情况，总结出一些金属性接地故障的探测方法，以提高工作效率。
[摘要]：本文从提高电力电缆金属性接地故障的粗测精度和摸索出一套精确定点的经验着手，结合实际测试情况，总结出一些金属性接地故障的探测方法，以提高工作效率。
[关键词]：金属性接地粗测精度精确定点随着系统不断扩容，电缆的短路电流也不断增加，对电缆故障点冲击更加厉害，使故障点绝缘电阻有不断减小的趋势，金属性接地故障（绝缘电阻一般在10欧姆以下，实际情况下，几十欧姆的接地电阻也被称作金属性接地）时有发生，其中绝大多数是单相金属性接地，本文重点讨论的就是该类型故障。
据统计，98年1月到5月，共发生故障26次（不包括不需测试的明显故障），其中单相金属性接地故障5次，占到19.2％的比例。
金属性接地故障在对其高压冲击时击穿间隙放电声非常轻，故测试难度较大。
为了较好的掌握金属性接地的探测技术，对常用故障测试的原理（行波法及经典法）进行了研究，采取了一系列的措施提高粗测（仪器测距）的精度并想了一些办法来进行精确定点，通过实际测试获得较好的效果，并总结出金属性接地故障的测试方法。
用几句话来概括：准确测出故障距离，认真核对图纸确定走向，仔细观察现场情况，地毯式耐心听测，全面检查电缆护层，必要时剥除内外护层，通过以上方法，绝大多数情况下都能找到故障点。
一.电力电缆故障性质的分类1．电力电缆故障点等效电路（图1）RF──绝缘电阻，取决于电缆介质的碳化程度。
CF──局部电容，取决于故障点受潮程度，数值较小，一般可以忽略。
G──击穿电压为VG的击穿间隙，VG大小取决于放电通道的距离。
2．电力电缆故障性质的分类（表1） cript>注：(1)实际情况下，RF<100KO 时，可用经典法（电阻电桥法）测量，所以RF<100KO 通常也称作低阻故障。
(2)ZO为电缆波阻抗（后面有详细叙述），一般为10～40O 。
3.金属性接地故障的产生及特点随着系统不断扩容,电缆的短路电流也不断增加,使电缆故障点的绝缘电阻有不断减小的趋势,金属性接地故障时有发生,其中绝大多数是单相金属性接地.故障点的放电能量与放电电流的平方和接地电阻成正比,由于接地电阻很小，故故障点击穿间隙放电时声音较轻,需提高粗测精度并仔细定点.二.电力电缆故障测试流程及波过程1.电力电缆故障的测试流程A．判别故障性质B．根据不同故障性质,使用不同的仪器,运用适当的方法测出故障点的距离(粗测).C．按粗测距离,核对图纸,用定点仪或其他方法精确定点(精测).2．波过程电缆故障粗测通常采用行波法(包括低压脉冲法和高压冲闪法)和经典法(电桥法),要了解行波法,就要知道电缆的波过程.波过程就是行波的传输过程。
电力电缆是传输线的一种。
A.行波的反射与透射。
两个波阻抗不同的电缆相联接，当行波运动到阻抗不匹配点，会产生行波的反射与透射现象。
(图2) /s cript>低阻接地故障的等效电路（图3）行波电压反射系数&BETA;U=UF/UI=(Z2-Z1)/(Z2+Z1)=-1/(1+2&MIDDOT;K) (1)Z2=RF&MIDDOT;Z0/(RF+Z0) K=RF/Z0接地电阻RF越小，&BETA;U 越大，反射波幅值越大。
行波电压反射系数 /s cript>&GAMMA;U=UT/UI=2&MIDDOT;Z2/(Z1+Z2)=2&MIDDOT;K/(1+2&MIDDOT;K) (2)B.向低阻故障电缆注入直流电压E的行波过程（图4）由图4可见经过几次反射，行波逐渐衰减。
三．金属性接地故障粗测方法及如何提高其精度1．低压脉冲法A．原理该方法在测试时，仪器向电缆发出一低压脉冲，然后接收反射脉冲，记录它们的时间差(&DELTA;T),根据脉冲在电缆中的波速度(V),计算出测量点到阻抗不匹配点的距离(L).B.效果由于金属性接地故障接地电阻很小，因此它的反射波幅值较大，容易判别，且受外界影响较小，准确较高，可采用低压脉冲法作为金属性接地故障的测试方法之一。
C.技巧依据波动过程的原理及一定的测试技巧，通过以下几方面来提高测试精度。
1)考虑到线路损耗，尽量选取脉冲宽度宽一些；并从靠近故障点端测试，注意要考虑到盲区大小。
2)考虑到脉冲经几次反射后要衰减，尽量取第一次反射波形。
3)为减小图纸尺寸与实际尺寸不符所带来的偏差，对波速度进行调整。
4)采用比较法，用故障相波形与完好相比较，容易分清拐点，减少视觉误差。
5)采样线尽可能短，最好用裸导线。
接地线应选择电缆接地线，并接触良好。
2.高压冲闪法电缆故障点在高压下击穿，用仪器测量并记录下故障点击穿产生的电压(电流)行波信号，根据行波信号在故障点与测量点的往返时间来计算故障距离。
它又分为脉冲电压法和脉冲电流法。
前者分压器耦合的波形变化不尖锐，准确地找出拐点不容易；后者受接地网杂散电流和电容器本身、测试导线杂散电感的影响，波形经常产生畸变，测试可靠性较差。
对于金属性接地故障。
要求粗测精度要高一些，他们不能满足这个要求，因此较少采用高压冲闪法作为金属性接地故障的测试手段。
3.经典法(电阻电桥法)电桥的测试精度还是很高的，特别对金属性接地故障而言精度更高。
它的误差范围在1％&PLUSMN; 1米内，大多数情况下，它的测量误差较此数值小得多。
因此，经典法也作为金属性接地故障的测试方法之一。
为保证测量的精度，应注意以下几点。
1)不同材料，不同截面的电缆需要进行换算。
2)跨接线应短而粗，联接牢固，减少接触电阻的影响。
3)测试端应靠近故障点。
4)采用正、反接法，测试结果取平均值。
如正反接法测试数据误差较大，应到另端测试校验。
四.精确定点采取的一些方法 /s cript> 1. 由于故障点经长期冲击放电，热量积累，在故障点附近产生局部过热现象，可用手触摸来判断，但必须停止高压冲击并使电缆充分放电才可进行。
2. 许多金属性接地都会因外力损伤引起，因此要仔细观察现场，有无可疑情况。
3.高压设备供给电缆能量由下式可得W＝C&MIDDOT;V2/2 (3)C&NDASH;贮能电容量V&NDASH;高压设备所提供电压为使故障点击穿能量增加，可采取加大球隙，使电缆承受的冲击高压升高和并联电容，增大电容量的方法得以实现。
前者应注意试验电压一般不超过电缆测量泄漏电压所施加电压的50%到70%，以免伤及电缆主绝缘。
电容量的增加，故障点放电时间增加，使听测效果更好。
4.对于相间短路金属性接地可采用音频感应法，这种方法需要相当的故障测试经验和对电缆各方面的情况(如接头位置、埋设深度等)有详细的了解才能取得较好的效果。
其测试原理见图5（简略）五.测试实例1. 97.8.2，合21奚阳～合21奚阳1＃杆，10KV交联电缆，交接故障。
R(A)=10欧姆，全长1215.4米，测试全长1230米，波速度V调整后取170米每微秒。
在合庆站测试，用T-902(山东淄博故障测试仪)的低压脉冲法测得故障点距站155米，用定点仪听测两个多小时未能定点。
8.3，再次进行测试，更为仔细地听测，一小时后在距站162米处找到故障点，故障点放电声音很轻，但与左右两侧有明显区别。
8.5挖出电缆发现故障点确在此处，电缆外护套已损坏。
2. 97年9月16日，荡7助剂～上海助剂厂，10KV油纸电缆运行故障.R(A)=6O ，全长1731.6米，测长1760米，V取157米/&MU; S。
在助剂厂测试，用SDCA-2（西安四方高智能闪测仪）的低压脉冲法测得故障点距厂端201米。
与图纸核对后，发现故障位。
5. 96年9月21日，高居463（新高桥热电厂）～463/1#杆，35KV油纸电缆运行故障。
R(B)=3O ，全长980米.在热电厂测试,463/1#跨接，QF1-A电缆探伤仪(电阻电桥法)测得故障点距杆端224米，(测试时未考虑杆端引下线长度,同时图纸尺寸计算错误)，在距杆端235米附近来回听测，未能定点。
后挖出电缆仍不能定点。
9月23日，只能开断电缆，向两端摇测，往上杆方向电缆为故障段。
再用T-902低压脉冲法在断点测试，故障点距断点26米。
在此位置的电缆上放上细沙，放电时沙粒振落，后剖掉外护层，未看见故障点，去除铠装后发现铅包上有一小洞，绝缘纸已炭化，实际故障点距杆端211.3米.6. 98年4月21日，南11杜邦（高南）～南11杜邦1#杆，10KV油纸电缆运行故障。
R(C)=11O ，全长2247.2米，测长2260米，V取159米/&MU; S。
在高南站测试，用T-902低压脉冲法测得故障点距高南站368米（图8），用QF1-A电缆探伤仪测试，距高南站377.6米。
在两个距离附近听测二小时，未能定点。
而后在375米处向两侧各开挖10米，露出电缆，再进行听测，仍无法定点。
由于地下水较多，电缆浸没在水中，一定程度上影响了听测的效果。
遂决定把电缆抬起来，每隔一段用砖块垫好，并清除电缆表面的泥土。
然后用手在电缆表面触摸，感觉有一处外护层有些凹陷。
再次声测时，加大球隙，用四只电容器并联（一只电容器C=4&MU; F，四只电容器C=16&MU; F），在外护层凹陷处听到轻微放电声，剖除外护套后发现铠装上有两只洞，绝缘纸已炭化，此位置距高南站372.8米.。
