楼梯设计及施工图绘制
第九章 楼梯施工图识读
图9.11 例9.1中楼梯平面、剖面图
[例9.2]某住宅的开间尺寸为2700mm，进深尺寸 为5100mm，层高2700mm，封闭式楼梯间。 内墙240mm，轴线居中；外墙360mm，轴线 外侧为240mm，内侧为120mm；室内外高差 750mm。楼梯间底部有出入口，门高 2000mm。设计该建筑的楼梯。 解：（1）本题为封闭式楼梯间，层高为 2700mm，初步确定步数为16步。 （2） h=2700÷16=168.75mm，踏步宽度b取 260mm。 （3）由于楼梯间下部通行人，故取第一跑步 数多、第二跑步数少的两跑梯段。步数多的第 一跑取9步，第二跑取7步。二层以上则各取8 步
平行双分楼梯
平行双跑楼梯
折行三跑楼梯
剪刀楼梯
9.2 楼梯的设计要求与尺度
9.2.1 楼梯的设计要求
（1）楼梯的设计应严格遵守《民用建筑设计通则》、 《建筑设计防火规范》、《高层建筑设计防火规范》等 的规定。 （2）楼梯在建筑中的位置应方便到达，并有明显的 标志。 （ 3）楼梯一般均应设置直接对外出口，并与建筑入 口关系密切、连接方便。 （ 4）建筑物中设置的多部楼梯应有足够的通行宽度、 合适的坡度和疏散能力，符合防火疏散和人流通行要求。 （ 5）由于采光和通风的要求，通常楼梯沿外墙设置， 可布置在朝向较差的一侧。 （ 6）在建筑剖面设计中，要注意楼梯坡度和建筑层 高、进深的相互关系，也要安排好人们在楼梯下出入或 错层搭接时的平台标高。
图9.14 现浇钢筋混凝土双跑梁板式楼梯 （a）单斜梁式梯段；（b）双斜梁式梯段
斜梁在下面时可布置在一侧（单梁式 ) 、两 侧（双梁式）或中部（梁悬臂式）。（图9.15) 斜梁布置在侧面时有正梁式（明步）、反梁 式（暗步）两种做法。 明步做法是指斜梁在踏步板下面露出一部分， 且踏步外露，这种做法梯段形式较为明快，但在 板下露出的梁其阴角容易积灰（图9.16（a)) 暗步做法是指斜梁上翻包住踏步板，梯段底 面平整且可防止污水污染梯段下面。但凸出的斜 梁将占据梯段一定的宽度（图9.16（b))
房屋建筑学第九章楼梯构造.ppt
3.楼梯段宽（2600-240-100）/2=1130mm 4.楼层半平台进深（5200-240-2000）/2=1480mm，
半平台取1200mm 5.一层入口处梯段高 156*11=1716mm
平台梁高300，踏步4级， 1716+175*4-300=2116mm 第一段梯段长 10*250=2500mm 一层平台进深 5200-240-2500-1200=1260mm
现浇钢筋混凝土楼梯支模现场
钢筋混凝土楼梯主体浇灌结束现场
板式楼梯设计实例之一
板式楼梯设计实例之二
•板式楼梯梯段的传力不 一定是传给平台梁，只 要设计合理的传力途径 即可，不必拘泥于一种 传力方式。
9.3.2 装配式 1.特点：工业化程度高、施工速度快、抗震较差 分：小型构件装配式楼梯；中、大型构件装配式楼梯
9.3 钢筋混凝土楼梯构造 现浇式、装配式、细部构造
9.3.1 现浇式 1.特点：整体性好、尺寸灵活、形式多样,工序多、速度
慢。 2.形式与构造 （1）板式梯段：梯段、平台荷载传给平台梁。受力简单、
底面光洁、易于支模。 （2）梁式梯段：梯段荷载传给斜梁（可一边搁在墙上），
斜梁再传给平台梁，平台也搁在平台梁上，梯段板厚减薄。 分明步、暗步。
9.3.3 细部构造： 踏步及防滑 栏杆及扶手
1.踏步及防滑----表面耐磨，便于清洁，应有防滑措施。
2.栏杆及扶手 （1）扶手及栏杆或栏板常用尺寸 （2）栏杆（栏板）、扶手安装
平接
鹤颈
梯段转折处栏杆扶手处理
硬接
梯段转折处栏杆扶手处理
9.4 台阶与坡道 台阶：踏步宽度300~400mm；高度100~150mm 坡道：坡度1/6~1/12之间，≻1/8时需做防滑处理。 注意：与主体连接考虑变形缝（沉降）
建筑施工图详图的识读与绘制—楼梯施工图的识读与绘制
＞0.4m
03 楼梯的尺度 5、梯井
两个楼梯梯段之间的空隙。公共建 筑梯井宽度大于等于150mm， 住宅、小学、儿童机构≤200mm。
儿童经常使用的，当梯井＞200mm时， 必须采取安全措施。
03 楼梯的尺度 6、栏杆、扶手
儿童使用在500～600mm 高度增设扶手，垂直杆件 间距≤110mm。
340～280 350～300 300 280～260
03 楼梯的尺度 2、踏步的尺度和数量
NH h
N：踏步数；
H：层高；
h：踏步高。
03 楼梯的尺度 3、楼梯梯段
梯段净宽： 从内墙面到扶手中心线或两扶
手中心线之间的水平距离。 大小取决于通行人数、消防疏散 要求。 注：每股人流宽度为0.55+（0～ 0.15）m且不少于两股人流
2、踏步的尺度和数量
b h
楼梯坡度在20°～ 45°，最适宜坡度为30 °
03 楼梯的尺度 2、踏步的尺度和数量
各种类型的建筑常用的适宜踏步尺寸
楼梯 类型 踏步高（mm）
住宅
156～175
踏步宽（mm）
300～260
学校 办公楼
140～160
影剧院 会堂
120～150
医院
150
幼儿园
120～150
室内扶手高度 ≥900mm
室外扶手高度 ≥1050mm
水平栏杆长 度＞500mm
03 楼梯的尺度 7、楼梯的净空高度
平台净高 ≥2000mm
平台净高 ≥2000mm
梯段净高 ≥2200mm
03 楼梯的尺度 梯段长度
L N 1b 2
03 楼梯的尺度 4、平台
中间平台宽度≥梯段的宽度 楼层平台宽度与楼梯间形式相关
楼梯电梯台阶设计建筑施工图设计学习教程二
1.3.3 楼梯的净空高度
包括楼梯段上的净空高度和平台上的净空高度。 (1)楼梯段上的净空高度: 踏步前缘到上部结构底面之间的垂直距离，应不 小于2.2m。 (2)楼梯平台净高度：
确定楼梯段上的净空高度时，楼梯段的计算范围 应从楼梯段最前和最后踏步前缘分别往外300mm算起。
当底层休息平台下做出入口时， 为使平台下净高满足净高要求， 可采用以下几种处理方法： 长短跑梯段:增加楼梯第一跑的 踏步数量，两个梯段形成长短 跑，以此抬高底层休息平台的 高度。
踏面宽和踢面高，
踏面是人脚踩的部分，宽度一般为250~320mm。
踢面高与踏面宽有关，根据人上一级踏步相当于在平
地上的平均步距的经验，踏步尺寸可按下面的经验公 式来确定：2h+b=600-620 式中 h—踢面高度；b—踏面宽度；600~620mm—人的 平均步距。
踢面高：一般为100~200mm
在建筑工程中，常见的民用建筑楼梯踏步尺寸b、h的取值 可按《民用建筑通则》表选定。
思考题：
住宅楼梯平台宽度有哪些规定? 住宅楼梯踏步最小宽度是多少? 最大高度是多 少？其他建筑的楼梯踏步最小宽度是多少？
楼梯设计的步骤
根据房屋的层数，耐火等级和使用人数计算楼 梯总宽度。 确定楼梯数量和每部楼梯的梯段宽度。
根据房屋类型，确定踏部的高(h)和踏步宽(b)，
即确定楼梯的坡度。
建筑施工图设计学习教程
（作者：磨石教育）
楼电梯台阶设计
本节主要内容
1 楼梯设计
2 台阶踏步
3 电梯与自动扶梯自动步道
上节内容回顾
1、概述：
建筑组成；设计三阶段；施工图； 建筑施工图主要内容 建筑平立剖面图 放大图；节点图； 墙身节点；女儿墙节点； 散水节点；其他节点

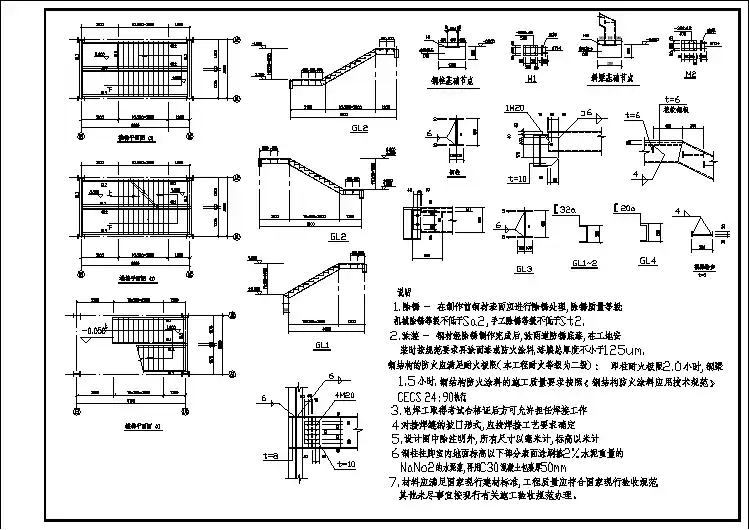

【设计图纸】学生宿舍建筑施工图钢楼梯大样图(精选CAD图例)
施工图设计-楼梯详图的绘制-LDY
设计研发部 楼梯详图的绘制
和楼梯相关的规范条文：
建筑设计防火规范 GB 50016-2014（2018年版） 5．5．3 建筑的楼梯间宜通至屋面，通向屋面的门或窗应向外开启。 楼梯净宽（从面层到扶手中心线）：多层公建 1.1m，高层公建1.2m，高层医疗1.3m； 住宅1.1m , 底层住宅一边带扶手1.0m——
设计研发部 楼梯详图的绘制
民用建筑设计统一标准 GB 50352-2019 楼梯踏步： (防火规范 6．4．7 疏散用楼梯和疏散通道上的阶梯不宜采用螺旋楼梯和扇形踏步；确需采用时，踏步上、
下两级所形成的平面角度不应大于10°，且每级离扶手250mm处的踏步深度不应小于220mm。——幼儿除外， 幼儿使用 的楼梯不应采用扇形、螺旋形踏步； )
楼梯梯井（一般按100取值即可）：
6．8．9 托儿所、幼儿园、中小学校及其他少年儿童专用活动场所，当楼梯井净宽大于0．2m时，必须采取防止少年儿童 坠落的措施（防坠落网等等）。 （防火规范： 6．4．8 建筑内的公共疏散楼梯，其两梯段及扶手间的水平净距不 宜 小于150mm。用于消防水龙带牵管。 对于住宅建筑，也要尽可能满足此要求。 ） ——楼梯井净宽大于0．11m时，必须采取防止儿童攀滑的措施（在扶手上设高度≥50mm 的防滑块或凸出物）。
1
设计研发部 楼梯详图的绘制
敞开楼梯间 不等于 敞开楼梯，后者不能作为疏散楼梯间，且后者上下两 层的防火分区须叠加计算。
设计研发部 楼梯详图的绘制
2. 封闭楼梯间
封闭楼梯间适用于防火等级更高的建筑；应具有自然通风条件。当不能自 然通风时，需要设置机械送风装置。
设计研发部 楼梯详图的绘制
3. 防烟楼梯间
(11) 图名及比例。
绘制施工图的步骤和方法
绘制施工图的步骤和方法1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。
图样的数量在满足施工要求的条件下以少为好.2．选择适当的比例.3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系.同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅.4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的.先用铅笔画底稿，经检查无误后，按“国标"规定的线型加深图线。
铅笔加深或描图上墨时,一般顺序是：先画上部，后画下部；先画左边,后画右边;先画水平线,后画垂直线或倾斜线;先画曲线，后画直线。
建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。
2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。
3）经检查无误后，擦去多余的图线,按规定线型加深。
4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明.在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。
最后，在平面图下方写出图名及比例等.2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方,侧立面图或剖面图可放在所画立面图的一侧。
1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等.2)根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓.3)画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法(如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。
4)检查无误后加深图线，并注写标高、图名、比例及有关文字说明。
3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。
2）画出楼板、屋顶的构造厚度,再确定门窗位置及细部(如梁、板、楼梯段与休息平台等）。
设计院新人绘制楼梯结构施工图方法及步骤心得
楼梯结构施工图绘图方法及步骤一、楼梯结构施工图需表达信息：梯段板、平台板、梯梁、梯柱配筋及对应截面尺寸；结构构件（楼面梁、柱及楼梯结构构件）标高及位置（与轴线距离关系）；节点配筋详图及节点位置；说明。
二、楼梯画图步骤：1.准备事宜:先确定是否为装配式楼梯，确认楼梯在平面图中的具体位置。
○1商业楼梯：构思楼梯结构形式及搭建方式（是否需要设置梯梁、空间是否允许设置）。
○2主楼楼梯：构思楼梯结构形式及搭建方式，是否需要设置滑动支座；楼梯是否参与抗震；剪力墙结构墙体是否有开洞影响梯梁放置。
（建筑）楼梯能否实现；面层厚度（楼梯间内是否有水暖井,由于水暖走线原因，面层需和室内面层一致，和建筑核实）（平台板处及梯段处面层）；梯梁梯柱是否有空间安放；过梁是否需要梯梁下放（框架）；是否有部分入户楼梯使用砖砌踏步（砖砌踏步设置标准）；梁宽大于墙宽时，楼梯间两侧梁宽允许范围；如有三跑楼梯，确定中间平台梯梁梯柱是否有位置安放。
（结构）结构墙肢图确定挡土墙标高（剪力墙结构）；是否存在升降板、上反梁；一层是否有板；是否需要矮墙，特别注意住宅楼梯出屋面处，一般都设有矮墙。
2、画图（楼梯图绘图比例为1：50）：○1剖面图I.删除：建筑图中多余构件（栏杆、砌块墙）、部分标注、填充(若位置基本固定，也可以保留填充，直接刷图层)。
保留：梯段、平台板、标高、碰头线（非打印图层）、轴线、反槛。
（核对完梁高后再删除门窗等构件，可以利用天正中“分解对象”命令删除门窗）II.修改：标高（使用标高检查进行自检）；梯段板及平台板板厚（按跨度确定板厚）；图层修改（图名、轴线、梯段板等）、核对尺寸标注（尤其注意楼梯第一步台阶及最后一步；踏步数统一用*表示，和建筑一致）。
III.增加：梯梁梯柱（核对梯柱能否生根，梯梁能否搭上）；梯段板配筋（根据支座间距离计算梯段板跨度）；平台板标注及板厚标注；柱及梯柱轮廓线、与基础核对基础顶标高；核对顶层平台板位置与楼层平台标高（是否需要补充矮墙）。
施工图绘制步骤
分享施工图绘制步骤设计民工2011-5-2309:201．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。
图样的数量在满足施工要求的条件下以少为好。
2．选择适当的比例。
3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。
同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。
4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。
先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。
铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。
建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。
2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。
3）经检查无误后，擦去多余的图线，按规定线型加深。
4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。
在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。
最后，在平面图下方写出图名及比例等。
2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。
1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。
2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。
3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。
4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。
3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。
钢结构楼梯施工组织设计
目录第一章工程概况................................................ 错误!未定义书签。
第二章施工部署................................................ 错误!未定义书签。
第三章施工准备................................................ 错误!未定义书签。
第四章主要施工方案及技术措施.................................. 错误!未定义书签。
第五章质量保证措施............................................ 错误!未定义书签。
第六章施工进度保证措施........................................ 错误!未定义书签。
第七章安全生产文明施工保证措施................................ 错误!未定义书签。
第八章降低成本措施............................................ 错误!未定义书签。
第一章工程概况1.1基本情况本工程为南翔万商B地块大三层新建钢楼梯工程, 项目位于芜湖市万春西路与中江大道交叉口。
1.2施工现场难点本工程位于芜湖市万春西路与中江大道交叉口, 施工场地窄小, 材料运输受时间的限制。
我们考虑将大部分构件放在加工场预制, 以减少汽车运输的频率和施工现场的压力。
第二章施工部署2.1工程质量目标: 验收一次合格率100%。
2.5机械设备配备2.6施工中执行的规范、规定钢结构工程施工质量验收规范GB50205-2001建筑钢结构焊接规程 JGJ81-91建筑安装工程质量评定统一标准GB50300-2001第三章施工准备3.1技术准备3.1.1图纸、图集、规范、规程等。
3.1.2人员准备: 配备持证人员上岗。
设计院新人绘制楼梯结构施工图方法及步骤心得
楼梯结构施工图绘图方法及步骤一、楼梯结构施工图需表达信息：梯段板、平台板、梯梁、梯柱配筋及对应截面尺寸；结构构件（楼面梁、柱及楼梯结构构件）标高及位置（与轴线距离关系）；节点配筋详图及节点位置；说明。
二、楼梯画图步骤：1.准备事宜:先确定是否为装配式楼梯，确认楼梯在平面图中的具体位置。
○1商业楼梯：构思楼梯结构形式及搭建方式（是否需要设置梯梁、空间是否允许设置）。
○2主楼楼梯：构思楼梯结构形式及搭建方式，是否需要设置滑动支座；楼梯是否参与抗震；剪力墙结构墙体是否有开洞影响梯梁放置。
（建筑）楼梯能否实现；面层厚度（楼梯间内是否有水暖井,由于水暖走线原因，面层需和室内面层一致，和建筑核实）（平台板处及梯段处面层）；梯梁梯柱是否有空间安放；过梁是否需要梯梁下放（框架）；是否有部分入户楼梯使用砖砌踏步（砖砌踏步设置标准）；梁宽大于墙宽时，楼梯间两侧梁宽允许范围；如有三跑楼梯，确定中间平台梯梁梯柱是否有位置安放。
（结构）结构墙肢图确定挡土墙标高（剪力墙结构）；是否存在升降板、上反梁；一层是否有板；是否需要矮墙，特别注意住宅楼梯出屋面处，一般都设有矮墙。
2、画图（楼梯图绘图比例为1：50）：○1剖面图I.删除：建筑图中多余构件（栏杆、砌块墙）、部分标注、填充(若位置基本固定，也可以保留填充，直接刷图层)。
保留：梯段、平台板、标高、碰头线（非打印图层）、轴线、反槛。
（核对完梁高后再删除门窗等构件，可以利用天正中“分解对象”命令删除门窗）II.修改：标高（使用标高检查进行自检）；梯段板及平台板板厚（按跨度确定板厚）；图层修改（图名、轴线、梯段板等）、核对尺寸标注（尤其注意楼梯第一步台阶及最后一步；踏步数统一用*表示，和建筑一致）。
III.增加：梯梁梯柱（核对梯柱能否生根，梯梁能否搭上）；梯段板配筋（根据支座间距离计算梯段板跨度）；平台板标注及板厚标注；柱及梯柱轮廓线、与基础核对基础顶标高；核对顶层平台板位置与楼层平台标高（是否需要补充矮墙）。
楼梯平法三维示意图(识图规则与标准构造详图11~15)
÷8图集号16G101-2-29DT 型楼梯双分平行楼梯/交叉楼梯/剪刀楼梯光面钢筋时，除梯板上部纵筋的跨内端头做90º直角弯钩外，所有末端做180º的弯钩。
2.图中上部纵筋锚固长度0.35Lab用于设计按铰接的情况，括号内数据0.6Lab用于设计考虑充分发挥钢筋抗拉强度的情况，具体3.上部纵筋有条件时可直接伸入平台板内锚固，如图中虚线所示。
4.上部纵筋需伸至支座对边再向下弯折。
低端梯梁锚入长度≥5d 且至少伸过支座中线弯锚长度15d上部纵筋下部受力筋梯板分布筋上部纵筋高端梯梁图集号16G101-2-30DT 型楼梯配筋构造形式/也可直锚见平面图梯板分布筋上部纵筋15d≥0.35L ab (≥0.6L ab )L a高端梯梁L sn/5h≥5d ,＞b /2下部纵筋L aL a下部纵筋b sb s,＞b /2L aL a≥20dL L n低端平板长踏步段水平长L sn(=d s ×m )≥L n/4上部纵筋h (梯板厚度)L n 梯板跨度h sD型楼梯板配构造筋L L n高端平板长bT型楼梯的适用条件为：两梯梁之间的矩形梯板由低端平板,中位平板和高端踏步段构成，高,低踏步段项为楼梯类型代号与序号ETXX;第2项为项为上部纵筋及下部纵筋;第5项为梯板分布筋。
设计配筋可参照【混凝土结构施工图平面整体表示方法制图规制和构造详图（现浇混图集号16G101-2-31 ET型楼梯平面注写方式与适用条件光面钢筋时，除梯板上部纵筋的跨内端头做90º直角弯钩外，所有末端做180º的弯钩。
高端楼层梯梁低端楼层梯梁锚入长度≥5d 且至少伸过支座中线弯锚长度15d上部受力筋下部受力筋下部受力筋梯板分布筋上部受力筋h sb s h上部纵筋≥0.35L (≥0.6L a b )≥5d 且至少伸过支座中线高端楼层梯梁梯板分布筋下部纵筋Lmn 中位平板长(以上表面为准）高端踏步段水平长b s×m h =L hsnL n 梯板跨度b15dL aL ahE 型楼梯板配筋构造T型楼梯的适用条件为：①矩形楼梯由楼层平板,两跑踏步段与层间平板三部分构成,楼梯间内不设置梯梁;墙体位于平板外侧;②楼层平板及层间平板均采用三边支撑,另一边与踏步段相连;③同一楼层内各踏步段的水平相等,高度相等(即等分楼层高度)凡是满足以上条件的楼梯项为楼梯类型代号与序当平板厚度与梯板厚度不同时，板厚标注方式见本图集制图规则第5项为梯板分布筋（梯板分布钢筋也可在平面图中注写或统一说明）原位注写的内容为楼层与层间平板上部横向配筋与伸出长度。
楼梯抗震设计与施工图绘制
楼梯抗震设计与施工图绘制摘要：根据“《建筑抗震设计规范》gb50011-2010第3.6.6条第1款，近年来楼梯抗震设计开始引起设计人员的足够重视。
尤其板式楼梯，在结构分析中通常仅按受弯构件进行分析，在汶川地震中出现了各种类型的破坏，为此本文主要从楼梯结构的受力分析、设计及施工措施（特别是施工图绘制）等方面注意的问题进行探讨，提出其中存在的问题和改进思路。
摘要：楼梯抗震滑动支座详图1. 设计思路主体结构计算时考虑梯板参与工作，采用合适的断面与配筋来抵抗震作用，可归纳为“抗”；另外采用“放”，将半层平台与柱的联系切断，在框架梁靠近框架柱的部位另设独立小柱来支撑梯板或平台板下段采用滑动支座。
2. 设计措施2.1 楼梯抗震设计的结构型式2.1.1 楼梯与主体结构整浇的框架结构（包括梯间四周未用剪力墙和连梁围合的框-剪结构）。
（1）楼梯布置应避免特别不规则，楼梯应参与整体抗震计算；（2）楼梯构件应进行抗震承载力验算，并与正常使用荷载基本组合进行包络设计；（3）楼梯构件应采取如下抗震构造措施：①纵向面筋拉通且不小于最小配筋率，底、面纵筋均按充分考虑钢筋抗拉强度的要求锚固；②梯板按斜支撑构件设计，板厚不宜小于140mm，不应小于120mm 【参照gb50010-2010第9.4.1、9.4.5条】；③梯板两侧设置纵向暗梁，暗梁纵筋一、二级不少于612，三、四级不少于412，箍筋不小于φ6@200【图集11g101-2第8页】；④梯板双层钢筋网之间设置间距不小于φ6@600的拉筋；分布筋末端弯直钩伸至对边【图集11g101-2第44页】2.1.2 楼梯滑动支承于平台板的框架结构（1）楼梯可不参与整体抗震计算；（2）楼梯构件按正常使用荷载基本组合进行承载力计算；（3）楼梯构件采取如下抗震构造措施：？？？①纵向面筋拉通且不小于最小配筋率，底、面纵筋均按充分考虑钢筋抗拉强度的要求锚固；？？？②梯板双层钢筋网之间设置间距不小于φ6@600的拉筋；分布筋末端弯直钩伸至对边【图集11g101-2第40、42页】；？？？③梯梁加强抗剪抗扭构造，箍筋不小于φ8@150，腰筋不小于n214；梯柱截面不小于墙厚×300，砼标号不低于c25，纵筋不小于414，箍筋不小于φ8@100；梯间框架柱（剪力墙端柱）配筋增大10～20%，箍筋加密。
三张详细钢楼梯cad设计详细施工图（有外国的）
画楼梯施工图需要注意的标准
楼梯标准1.踏步设计楼梯踏步宽度b加高度h，宜为b+h=450mm，b+2h》600mm。
踏步高度、宽度具体规定详见下表。
楼梯每一梯段的踏步高度应一致，当同一梯段首末两级踏步的楼面面层厚度不同时，应注意调整结构的级高尺寸，幸免显现高低不等；相邻梯段踏步高度、宽度宜一致，且相差不宜大于3mm。
楼梯踏步应采取防滑方法。
防滑方法的构造应注意舒适与美观，构造高度可与踏步平齐、凹入或略高（不宜超过3mm）；老年建筑的疏散楼梯踏步前缘宜设防滑条，并应具有警示标识（可采纳和踏面不同颜色的防滑条，宽度不宜大于10mm）。
踏步的起、终端应设局部照明。
2.梯段设计楼梯梯段净宽是指完成墙面至扶手中心线之间的水平距离或两个扶手中心线之间的水平距离。
每一梯段的踏步不该超过18级，亦不该少于3级。
疏散用室外楼梯梯段净宽不该小于。
楼梯休息平台的最小宽度不该小于梯段净宽度。
梯段改变方向时，扶手转向端处的休息平台最小宽度不得小于，当有搬运大型物件需要时应适量加宽；持续直跑楼梯的休息平台宽度不该小于。
楼梯梯段和休息平台的最小净宽度要求详见《全国民用建筑工程设计技术方法/计划·建筑·景观（2020年版）》。
楼梯休息平台上部及下部过道处的净高不该小于，梯段净高不宜小于，且包括每一个梯段最高和最低一级踏步的前缘线的前方范围量至上方突出物下缘间的垂直高度，详见图《全国民用建筑工程设计技术方法/计划·建筑·景观（2020年版）》。
框架结构楼梯间的梯段宽度设计：1）框架梁、柱凸出在楼梯间内时，除框架柱在楼梯间四角外，梯段和休息平台的净宽应从凸出部份算起；2）框架梁底距休息平台地面高度小于时，应采取防碰撞的方法。
如设置与框架内侧面齐平的平台栏杆（板）等，休息平台的净宽从栏杆（板）内侧算起，详见图《全国民用建筑工程设计技术方法/计划·建筑·景观（2020年版）》。
楼梯坡度，不该大于30°。
楼梯CAD平面、立面设计大样施工图
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3、 板式楼梯结构样图
4、板式楼梯
1.讲解 国家建筑标准设计图集《11G101-2》 （现浇混凝土支座负筋单位面积至少为受力底筋单位面积的 1/2（支座均按铰接设计） 新图集未强制要求用铰接设计，但不按铰接设 计时，要求必须标明支座负筋为何种构造。 2：分布钢筋: 配筋不宜小于单位宽度上的受力钢筋的15% ， 且配筋率不宜小于0.15%; 分布钢筋直径不宜 小于6mm ，间距不宜大于250mm;
现浇混凝土楼梯 设计与绘制图
高成结构顾问中心
内容
1、现浇混凝土楼梯设计规范 2、现浇混凝土楼梯分类 3、梁板式楼梯样图 4、板式楼梯 1.讲解11G101-2图集 2.梯板配筋 3. 11G-101-2与03G-101-2 计算及支座配筋区别 5、绘图比例 6、楼梯设计常见问题 7、楼梯校对清单 8、板式楼梯统一计算表 9、人防楼梯
5、楼梯的绘图比例
1 平面和剖面1:50 2 大样图常用比例1:25, 1:20, 1:10 和 1:5.
6.楼梯设计常见问题
6.1、楼梯建筑净高不够
《民用建筑设计通则》GB 50352-2005）。
6.1 楼梯建筑净高不够
6.2 楼梯标高是否正确
楼层与踏步面层不一致。 在楼层处建筑通常为画图方便未按结构真实标高画，而是将建
1、楼梯的设计规范
主要规范:
1、《混凝土结构设计规范》
2、《建筑结构荷载规范》
3、 国家建筑标准设计图集《11G101-2》
（现浇混凝土板式楼梯）
2、楼梯分类
现浇混凝土楼梯分类： 梁式楼梯和板式楼梯
梁式楼梯：适用于大跨度（建议7米以上） 板式楼梯：适用于小跨度（建议7米以下）
3、 梁式楼梯结构样图
筑面层统一高度。在楼层处要检查建筑是否按楼层结构标高。
6.3 楼梯梯梁、楼层梁高度及梯板厚度按照实际绘制
建筑楼梯梯板厚度往往未考虑结构板厚而是按统一厚度画
出，在楼梯2个平台板净高较矮（2500左右及以下的）， 一定要注意楼板是否按实际高度。
6.3 楼梯梯梁、楼层梁高度及梯板厚度按照实际绘制
建筑楼梯通常未考虑结构梁，结构一定检查建筑楼梯的楼
6.6 建筑防火墙基础（首层及避难层）
漏防火墙基础
有防火墙基础
当建筑是莱鸟时，请提醒建筑将防火墙一定在剖面上画出来。
6.7 楼梯轴线是否正确
6.8 楼梯起步梁与模板图是否对得上
6.9 楼梯梯柱是否落在楼层梁上
7、楼梯校对清单
8、楼梯统一计算表格
防止
同一 项目 不同 结果
9、人防楼梯
1.设计按塑性计算，荷载按人防等级加载。 2.人防主要出入口按人防楼梯计算，非主要出入口按普通楼梯计算。 3.人防楼梯图集《防空地下式结构设计》国家建筑标准设计图集 FD01~05中的07FG03防空地下室板式钢筋混凝土楼梯
4.2 板式楼梯配筋
摘自《混凝土结构设计规范》
4.3 11G-101-2与03G-101-2 支座配筋区别
4.3 11G-101-2与03G-101-2 支座配筋区别
新图集未强制要求支座负筋面积至少为受力底筋的1/2，但要求不满足 1/2的要标明平直段的锚固长度不小于0.6La，弯折长度15d的构造要求.
作业
谢谢
层梁高是否正确。
6.4 梯梁影响建筑下层门高
在两个休息平台不高（2.7米以下），检查梯梁是否影响建筑门净高。
6.5 梯柱是挡住下层建筑门洞
只考虑结构布置方便有利，未注意影响建筑使用，影响程度非常严重。
6.6 建筑防火墙基础（首层及避难层）
建筑平面无特别提示说明，有的建筑剖面也无特别说明。 （首层一般是室内通室外才有防火隔墙，或是消防通道，其余无）
