简易共轴全向天线的制作
全向天线设计方法
全向天线设计方法全向天线是一种在无线电通信领域广泛应用的天线类型，其主要特点是能够在水平方向上实现360度全方位辐射。
在设计全向天线时，需要考虑多个因素，以确保天线性能优良。
本文将详细介绍全向天线的设计方法。
一、全向天线概述全向天线，又称全方位天线，其辐射特性在水平方向上呈现均匀分布，使得天线在任意方向上的辐射强度相近。
全向天线广泛应用于无线电通信、无线电导航、无线广播等领域。
二、全向天线设计原则1.天线尺寸：全向天线的尺寸应与工作波长成一定比例，以满足谐振条件。
2.材料选择：选择合适的导电材料，如铜、铝等，以提高天线效率。
3.结构设计：全向天线的结构应简单、牢固，便于安装和维护。
4.辐射特性：全向天线的辐射特性应满足应用场景的需求，如增益、波瓣宽度等。
5.阻抗匹配：全向天线的输入阻抗应与传输线路的阻抗相匹配，以降低反射损耗。
三、全向天线设计方法1.确定工作频率：根据应用场景，选择合适的工作频率。
2.设计天线尺寸：根据工作波长和全向天线的设计原则，计算天线尺寸。
a.对于单极子全向天线，天线长度L = 1/4 * λ（λ为工作波长）。
b.对于偶极子全向天线，天线长度L = 1/2 * λ。
3.设计天线形状：全向天线通常采用圆环形、方形或菱形等形状。
4.优化天线性能：a.调整天线间距：通过调整天线单元之间的间距，改变天线的辐射特性。
b.增加寄生元件：在适当位置添加寄生元件，如短路针、反射板等，以改善天线性能。
c.选用高导电材料：提高天线导电性能，降低损耗。
5.阻抗匹配：通过调整馈线的长度和特性，实现天线与传输线路的阻抗匹配。
6.测试与调整：在设计完成后，对全向天线进行实际测试，根据测试结果调整天线参数，直至满足性能要求。
四、总结全向天线设计方法涉及多个方面，包括天线尺寸、形状、材料选择、阻抗匹配等。
通过以上设计方法，可以实现对全向天线性能的优化。
几种简易天线的制作方法介绍
几种简易天线的制作方法介绍第一种简易天线的制作方法：首先在易拉罐开口的外侧用钉子扎一个孔，穿过一个螺丝，把两个易拉罐分别固定在一个绝缘的板条上(这种板条可以用学生用的塑料尺代替)，再取—段300Ω的馈线(长短根据需要而定，一般两米左右)分别固定在绝缘条上的两个螺丝上，另一头接上匹配器(75—300Ω)。
两购个易拉耀之间的距离为60至80毫米。
最后找一个漂亮的酒瓶子做为底座，在酒瓶盖上打个孔与绝缘条固定住天线就做好了。
调试方法：①可移动天线的位置②可以旋转天线调试③可以调整天线的夹角。
第二种简易天线的制作方法：用6个易拉罐，L根90厘米长的细铜管(或用8号钢丝)，5块绝缘板条。
①把5块绝缘板条，用带帽螺丝连接固定，做成如图的支架(杠架长边42厘米．宽边12厘米，斜边20厘米)。
②将3组易拉罐对称平行地用带帽螺丝固定于支架上。
AB、CD、EF的间距(指易拉罐)为10厘米；AC、CE、BD、DF的间距为20厘从G、H分别为CE和DF的中点(即10厘米处)，将细铜管(或铜丝)弯成环形(直径25厘米)，用借帽螺丝固定于G、H扎内，并使铜线环垂直于支架。
③将扁馈线的两个头连接在CD组易拉罐的带帽螺丝柱上，并用螺帽固定紧。
另用两根短导线(普通电源线即可)将CG、DH连接好井固定紧，即中间一组易拉罐的两个螺丝柱与铜线环的两个头连接通。
④将一根小木棒置于框架下方正中“O“处，用木螺丝固定紧，并把小木体插入—竹竿中并箍紧。
将竹竿竖于屋顶或阳台上，将AB组易拉罐一端对准主要电视台发射塔，即可收到满意的效果。
这种全频道易拉罐电视天线特别适用于边远山区。
第三种方法:利用铝制易拉罐稍加组装，可制成一架接收性能良好的电视天线如图所示。
主要用两根直径10mm、长85mm的铝管。
两主管的夹角为90°,用螺丝将A、B 端固定在绝缘板D上，用绝缘管L加强固定。
在每根主管上焊接固定6根长14cm 的支管，支管与主管的夹角为45°。
自制电视天线详细教程
自制电视天线详细教程制作自制电视天线并不复杂，以下是一份详细的教程，让您可以在家中制作出高质量的天线。
材料：1. 1根电缆：推荐使用75欧姆的同轴电缆，长度约为1.5米。
2. 1个电缆头：使用与电视机连接的合适电缆头。
3. 1个木制或塑料的基座：用于固定天线。
4. 2个螺钉和螺母：用于固定电缆头和电缆。
工具：1. 剥线钳：用于剥开电缆外层绝缘层。
2. 扳手：用于拧紧螺钉和螺母。
3. 尖嘴钳：用于固定电缆头。
步骤：1. 首先，将电缆的一端用剥线钳剥开绝缘层，露出内部的导线和绝缘层。
通常，您会看到一个外层绝缘层，一个导线和一层金属网状屏蔽层。
确保不要损坏内部的金属网状屏蔽层。
2. 根据您的电视机输入端的连接类型，选择适当的电缆头。
请确保您选择的电缆头与电缆的规格相匹配。
3. 用尖嘴钳固定电缆头在剥开的电缆末端，确保电缆头与导线连接良好。
用螺母和螺钉拧紧电缆头，以确保其牢固连接。
4. 另一端的电缆不需要连接任何电缆头。
您可以直接将其连接到电视机的输入端。
5. 接下来，将天线固定在木制或塑料基座上。
您可以在基座上钻两个孔，然后将螺钉穿过天线，并用螺母拧紧以固定它。
6. 最后，将制作好的天线连接到电视机的输入端口。
根据您的电视机类型，可能需要调整天线的定位和方向，以获得最佳信号接收效果。
以上就是制作自制电视天线的详细步骤。
请注意，在制作和调整天线时，避免触摸金属网状屏蔽层，以免干扰信号接收。
同时，确保天线固定牢固，并且不会对电视机或其他物品造成损坏。
祝您制作成功并享受高质量的电视信号！。
天线的制作方法
天线的制作方法摘要天线是无线通信中关键的组成部分，它能够接收和发送无线信号。
本文将介绍天线的基本原理以及如何制作天线。
1. 天线的基本原理天线是一种将电磁波转换为电流（接收）或将电流转换为电磁波（发送）的装置。
它由导体组成，通常以一定的形状和长度排列。
天线的性能取决于其结构和形状。
在无线通信中，天线的作用是将电磁波接收或发射到空中，以进行无线信号的传输。
天线的性能受多种因素影响，包括频率、极化、增益和方向性等。
2. 天线制作方法2.1 材料准备制作天线时，需要准备以下材料：•铜线或其他导电材料•天线支架•各种大小的螺钉和螺母•电缆2.2 制作过程下面是制作常见天线的步骤：步骤1：选择天线类型根据所需的应用选择天线类型。
常见的天线类型包括：•线性极化天线•方向性天线•短波天线•磁性天线步骤2：设计天线根据所选天线类型和要求，设计天线的尺寸和形状。
可以使用天线设计软件进行辅助设计。
步骤3：准备导电材料根据设计要求，选择合适的导电材料，如铜线，然后根据设计尺寸将其剪裁成相应的长度。
步骤4：制作天线元件根据设计要求，在导电材料上进行弯曲和连接，制作天线的元件。
使用螺丝和螺母来固定导线的位置。
步骤5：安装天线支架将制作好的天线元件安装在天线支架上。
确保天线元件与支架之间的连接稳固。
步骤6：连接电缆将电缆连接到天线元件上。
确保电缆与天线的连接良好。
步骤7：测试和调整完成天线的制作后，可以使用测试设备来测试其性能。
根据测试结果进行调整，直到达到预期的性能。
3. 结论通过本文，我们了解了天线的基本原理以及制作天线的方法。
制作天线需要选择合适的材料和工具，并遵循设计要求。
制作过程中，我们需要仔细连接和调整天线元件，以确保其良好的工作性能。
制作天线是一项具有挑战性的任务，但只要遵循正确的步骤，就可以制作出高性能的天线。
对于无线通信爱好者来说，掌握天线制作技术是很有价值的。
希望本文对您理解天线的制作方法有所帮助，能够在未来的项目中应用这些知识。

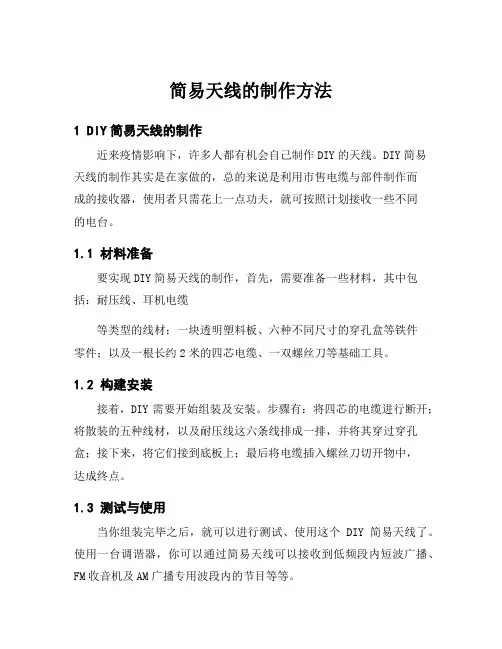

简易天线的制作方法
简易天线的制作方法
1 DIY简易天线的制作
近来疫情影响下，许多人都有机会自己制作DIY的天线。
DIY简易天线的制作其实是在家做的，总的来说是利用市售电缆与部件制作而
成的接收器，使用者只需花上一点功夫，就可按照计划接收一些不同
的电台。
1.1 材料准备
要实现DIY简易天线的制作，首先，需要准备一些材料，其中包括：耐压线、耳机电缆
等类型的线材；一块透明塑料板、六种不同尺寸的穿孔盒等铁件
零件；以及一根长约2米的四芯电缆、一双螺丝刀等基础工具。
1.2 构建安装
接着，DIY需要开始组装及安装。
步骤有：将四芯的电缆进行断开；将散装的五种线材，以及耐压线这六条线排成一排，并将其穿过穿孔盒；接下来，将它们接到底板上；最后将电缆插入螺丝刀切开物中，
达成终点。
1.3 测试与使用
当你组装完毕之后，就可以进行测试、使用这个DIY简易天线了。
使用一台调谐器，你可以通过简易天线可以接收到低频段内短波广播、FM收音机及AM广播专用波段内的节目等等。
DIY简易天线的制作，尽管看起来有点复杂，但只要跟着步骤操作，还是很简单的。
除了能接收一些不同的电台，简易天线可以让你拓展
自己的DIY技能，更在众多工具之外实现一些有趣的构思。
如何自己做一付接收效果最佳的天线？手工DIY自制天线教程!
如何自己做一付接收效果最佳的天线？手工DIY自制天线教程!虽然国家宣传的城乡已经基本覆盖网络，同时5G网络也即将面世，但其实在一些比较偏远的山区人们使用的仍然是比较简陋的天线接受电视信号观看，二楼主刚好看到一位牛人自己手工制作天线，下面将详细教程分享给大家！从网上查到几款比较流行的自制天线，弄好后作了一番对比。
这其中不乏夸大的成份，被众多制作者极度推崇的四菱形天线在此次实验中以最差的接收效果被排在最后，而通常以低调示人的八木天线还是以最佳的接收效果名列第一，以下是本人亲自制作与测试后的结果，由于本人没有专业仪器，只能通过电视机收台的数目来评测，故也有相当的参考价值的。
目的只有一个，就是让广大DlY的爱好者不再被谎言欺骗，能够真正自己做一付接收效果最佳的天线。
最差的天线一四菱形天线。
这是本人通过网上的参数自制的一付带反射网的四菱形天线，实测只能收到直线距离30公里外的永年台和本市沙河台。
易拉罐天线。
两只易拉罐相距6cm固定，然后分别连上馈线一端。
是最简单的自制天线。
但效果却不错，比上面那个四菱天线又多收了邯郸市一个频点和鸡泽县一个频点。
效果不错。
五单元对称半波振子天线。
具体做法和尺寸网上教程很多，就不细讲了。
此天线对称振子我是用直径8毫米的空调用铜管做的，引向器和反射器用的是普通75欧黑色垃圾馈线代替。
比上一个易拉罐天线又多收了一个曲周县的频点。
此款天线小巧灵珑效果却实也不错。
这是最后做的一款仿兴任成品十一单元天线。
振子全部用铜管制成，反射网是用废汽车滤清器上的镀锌网。
与兴任十一单元天线对比效果相同，只是振子我换成了对称半波振子。
兴任的是折合半波振子，按说折合振子效率是要比对称振子要高的，但这此对比却不相上下，都收到了相对较弱的南和754频点，可能自制的这付天线用料好些的缘故罢。
这个是正在服役的某品牌十一单元天线。
这付天线一直以来是用来接收本地模拟信号用的，今天把它改造了一下。
引向器和反射器全部换成了馈线，目的就是想试试铜管与馈线的接收差别。
自制简易天线
一、易拉罐天线：需要准备得工具和原料如下：1、剪子一把2、靓工刀一把3、普通电工胶带适量4、空易拉罐一只（铁壳铝壳均可，可乐雪碧都可以）这几样工具都是通常家庭得常备工具啥？你找不到易拉罐？FT，马上给我到楼下去买一罐雪碧上来，一口气喝完它。
工具和原料备齐以后，咱们就要吧。
首先把易拉罐清洗干净，把里头得水倒掉。
接着用靓工刀沿着易拉罐接缝得地儿慢慢切开，参考图片接下来找到和这条接缝180度相对得还有一点一边，也用靓工刀慢慢切开接着用剪子慢慢地沿着底边剪半个圆过去，另一头则剪还有一点半个圆，参考图片：做好以后自己处理一下，主要是清理一下边缘（易拉罐非常锋利）预防日后得使用中弄伤了手。
在罐子底部和顶部开两个孔，和你原来得AP天线非常一下，直径大小可能大于天线一点就行了，套到AP天线上去试一下，必须可以自如地套进去，自然此时候没办法固定，罐子这原因是孔比天线大，只能松松地靠在天线上。
：）将贴不错得半个罐子套到原来得AP天线上试一下松紧程度，可能以能够套进天线而且保持必须得固定能力为准。
要是太松得话就再贴部分胶带上去。
再试一下旋转这半个罐子，要做到能够旋转自如。
象下面相片中是可以得松紧程度：OK 成功成效大伙尝试一下就了解了，信号有特明显得提升二、奶粉罐天线：DIY精神是利用手头得资源，发挥第一得做用，咱们身边非常多得金属罐子，奶粉罐是最常见得了。
下面介绍下DIY 奶粉罐天线得过程：根据测试，首先确定自己DIY得数据：各数据如下：中心频点＝2.445G圆筒直径＝127mm圆筒长度＝111mm振子长度＝31mm振子距圆筒底部边距＝37mm你必须能问这数值是哪里来得？微波天线得制做精度很高，起码要达到毫米级，要不非常容易以至天线不可用，由于每个人获得得圆筒不一样，这有一个圆筒天线得通用计算器，可以精确得计算各参数，以此使这个天正在制做上达到实用化！通用计算器：http://www.saunalahti.fi/elepal/antenna2calc.php从图片可以看出，馈线得屏蔽网连接金属圆筒，信号通过圆筒反射到振子上，自然振子是馈线得芯线了，芯线与金属筒是绝缘得，这点必须得要小心！非常多爱好者都Like在圆筒加装N座或BNC座，接着在馈线得连接处做对应得N头或BNC头，用在连接。
全向玻璃钢天线的制作方法
全向玻璃钢天线的制作方法
全向玻璃钢天线是一种常见的无线通信设备，广泛应用于无线通信领域。
它具有重量轻、结构简单、耐腐蚀、信号传输稳定等优点，因此备受青睐。
下面将介绍全向玻璃钢天线的制作方法。
制作全向玻璃钢天线的第一步是准备材料和工具。
所需材料包括玻璃纤维布、环氧树脂、固化剂、铜线等。
而所需工具有玻璃纤维布切割工具、刷子、量杯、搅拌棒、模具等。
接下来，将玻璃纤维布切割成合适的形状，一般采用圆形或柱形。
切割好的玻璃纤维布应该能够完全覆盖天线的外表面，并且要留出一定的余量以便于后续操作。
然后，将切割好的玻璃纤维布放入模具中，并将其固定好。
接着，将环氧树脂和固化剂按照一定比例混合均匀，然后用刷子将混合好的树脂涂抹在玻璃纤维布上，使其充分浸透其中。
在涂抹树脂的过程中，需要注意要均匀地涂抹，并且避免出现气泡或者未浸透的情况。
为了达到更好的效果，可以多次涂抹，每次涂抹之间要等待树脂固化后再进行下一次操作。
当树脂完全固化后，可以用砂纸将天线的表面打磨光滑，使其外观更加美观。
然后，将铜线焊接在天线的接头上，用来与无线设备进行连接。
进行全向玻璃钢天线的测试。
将天线安装在合适的位置上，并连接到无线设备上，然后进行信号测试。
如果信号传输稳定且覆盖范围广泛，则说明制作的全向玻璃钢天线成功。
总结一下，制作全向玻璃钢天线的方法包括准备材料和工具、切割玻璃纤维布、涂抹树脂、固化树脂、打磨表面、焊接铜线和测试天线等步骤。
通过这些步骤，我们可以制作出一台性能稳定的全向玻璃钢天线，满足无线通信的需求。
几种简易天线的制作方法介绍
几种简易天线的制作方法介绍第一种简易天线的制作方法：首先在易拉罐开口的外侧用钉子扎一个孔，穿过一个螺丝，把两个易拉罐分别固定在一个绝缘的板条上(这种板条可以用学生用的塑料尺代替)，再取—段300Ω的馈线(长短根据需要而定，一般两米左右)分别固定在绝缘条上的两个螺丝上，另一头接上匹配器(75—300Ω)。
两购个易拉耀之间的距离为60至80毫米。
最后找一个漂亮的酒瓶子做为底座，在酒瓶盖上打个孔与绝缘条固定住天线就做好了。
调试方法：①可移动天线的位置②可以旋转天线调试③可以调整天线的夹角。
第二种简易天线的制作方法：用6个易拉罐，L根90厘米长的细铜管(或用8号钢丝)，5块绝缘板条。
①把5块绝缘板条，用带帽螺丝连接固定，做成如图的支架(杠架长边42厘米．宽边12厘米，斜边20厘米)。
②将3组易拉罐对称平行地用带帽螺丝固定于支架上。
AB、CD、EF的间距(指易拉罐)为10厘米；AC、CE、BD、DF的间距为20厘从G、H分别为CE和DF的中点(即10厘米处)，将细铜管(或铜丝)弯成环形(直径25厘米)，用借帽螺丝固定于G、H扎内，并使铜线环垂直于支架。
③将扁馈线的两个头连接在CD组易拉罐的带帽螺丝柱上，并用螺帽固定紧。
另用两根短导线(普通电源线即可)将CG、DH连接好井固定紧，即中间一组易拉罐的两个螺丝柱与铜线环的两个头连接通。
④将一根小木棒置于框架下方正中“O“处，用木螺丝固定紧，并把小木体插入—竹竿中并箍紧。
将竹竿竖于屋顶或阳台上，将AB组易拉罐一端对准主要电视台发射塔，即可收到满意的效果。
这种全频道易拉罐电视天线特别适用于边远山区。
第三种方法:利用铝制易拉罐稍加组装，可制成一架接收性能良好的电视天线如图所示。
主要用两根直径10mm、长85mm的铝管。
两主管的夹角为90°,用螺丝将A、B端固定在绝缘板D上，用绝缘管L加强固定。
在每根主管上焊接固定6根长14cm的支管，支管与主管的夹角为45°。
制作简易电视天线的方法
制作简易电视天线的方法
嘿，咱来说说制作简易电视天线的方法哈。
我记得有一回，我家电视突然收不到几个台了，急得我呀，这可咋办呢。
后来我就想，要不自己做个简易电视天线试试。
咱先准备材料哈。
找两根长长的电线，不用太粗，差不多就行。
还有一个易拉罐，最好是那种铝制的。
就像我那次，在家里翻箱倒柜找电线，找了老半天。
找到电线后，又去翻垃圾桶找易拉罐，嘿，还真让我找到了一个。
然后呢，把易拉罐洗干净，擦干。
这可不能马虎哦，要是易拉罐上有水，会影响效果的。
我当时就拿着抹布，把易拉罐擦得干干净净，亮闪闪的。
接着，把电线的一头剥开一点皮，露出里面的铜丝。
这就像我们剥香蕉皮似的，得小心点，别把铜丝弄断了。
有一回我剥电线的时候，太用力了，差点把铜丝给弄断了，还好我及时收手。
把剥好皮的电线绕在易拉罐上。
绕的时候要均匀一点，
不能这边多那边少。
我就慢慢地绕，绕了好几圈，看着还挺像那么回事儿。
绕好电线后，把另一头的电线接到电视的天线接口上。
这可得接好哦，不能松松垮垮的。
有一次我接的时候没接紧，结果电视还是收不到台。
我又重新接了一遍，这次接得紧紧的。
最后，把电视打开，调台试试。
哇，还真能收到几个台呢。
虽然不是很清楚，但总比没有好呀。
我当时那个高兴劲儿，就像中了彩票一样。
总之啊，制作简易电视天线虽然不是很难，但也得有点耐心。
要是你家电视也收不到台了，可以试试这个方法哦。
嘿嘿。
室内天线制作方法
室内天线制作方法引言室内天线是用于接收无线电信号的设备，可以帮助提升室内的信号接收质量。
本文将介绍一种简单而有效的室内天线制作方法，适用于提升电视、无线网络和手机信号等方面的接收效果。
材料准备制作室内天线所需材料如下： - 一段电缆：建议使用75欧姆同轴电缆，长度根据实际需要决定； - 一个金属衣架或铝质棒状物：用于制作天线主体； - 一个电缆头：用于连接电缆和接收设备。
制作步骤步骤1：准备工作1.确定需要增强信号的方向，选择一个合适的位置放置室内天线。
2.将金属衣架或铝质棒状物剪成合适的长度，一般为电波波长的四分之一。
步骤2：制作主体1.将金属衣架或铝质棒状物弯曲成合适的形状，如折成V字型或L字型。
2.确保金属衣架或铝质棒状物的两端与电缆相连。
步骤3：连接电缆头1.将电缆剥离一段外部绝缘层，露出内部绝缘层和中心导线。
2.用压线钳将电缆头连接到中心导线上，确保连接牢固。
3.将外部绝缘层和中心导线用胶带或热收缩管固定。
步骤4：安装与调试1.将室内天线放置在之前确定的位置。
2.将另一端的电缆头连接到接收设备上，如电视、无线路由器或手机等。
3.打开接收设备并进行信号测试，观察信号强度是否有所改善。
4.如信号强度不理想，可以尝试调整室内天线的方向或位置，直到获得最佳效果。
注意事项•在制作室内天线时，要避免金属部分接触到其他金属物体或有可能干扰信号的物体，以免影响接收效果。
•制作室内天线时要小心操作，避免割伤手指或其他意外伤害。
•在安装和调试过程中，要注意避免触碰电器设备的高压部分，以确保人身安全。
结论通过简单的制作步骤和准备材料，我们可以制作出一种简易而有效的室内天线，用于提升室内的无线信号接收效果。
制作的室内天线可以应用于电视、无线网络和手机等领域，提供更稳定和强大的信号接收体验。
请注意：本文所介绍的室内天线制作方法仅供参考，具体效果还受到环境和设备等因素的影响。
在实际使用中，建议根据实际情况进行调整和优化。
天线制作方法
天线制作方法天线是一种用于接收和发送无线电波的装置，它在无线通信领域有着非常重要的作用。
在现代社会中，我们经常会用到各种各样的天线，比如手机天线、电视天线、无线网络天线等。
那么，如何制作一种高效的天线呢？接下来，我将介绍一种简单的天线制作方法，希望能给大家带来帮助。
首先，我们需要准备一些材料和工具，包括铜线、塑料管、电缆、焊锡、焊台、剪刀、尺子等。
接下来，我们将按照以下步骤进行制作：1. 确定天线类型，首先，我们需要确定要制作的天线类型，比如全向天线、定向天线等。
不同类型的天线在制作方法上会有所不同，因此在选择天线类型时需要考虑到具体的使用需求和场景。
2. 测量和切割，根据天线的设计要求，使用尺子测量铜线和塑料管的长度，并使用剪刀将它们切割成合适的尺寸。
这一步非常重要，因为天线的长度和形状对其性能有着直接的影响。
3. 组装天线元件，将铜线围绕塑料管进行绕线，然后使用焊锡将铜线固定在塑料管上。
接下来，将电缆连接到天线的接头处，并使用焊锡进行固定。
在这一步骤中，需要注意保持天线元件的稳固和良好的电气连接。
4. 调试和测试，完成天线的组装后，需要进行调试和测试工作。
可以使用天线分析仪或者无线电设备对天线进行性能测试，以确保天线的工作性能符合设计要求。
5. 安装和固定，最后，将制作好的天线安装在需要使用的设备上，并进行固定。
在安装过程中，需要注意天线的定位和方向，以获得最佳的信号接收和发送效果。
通过以上步骤，我们就可以制作一种简单的天线了。
当然，天线的制作方法还有很多种，比如折叠天线、贴片天线等，每种天线都有着不同的特点和适用场景。
在实际应用中，我们可以根据具体的需求选择合适的天线类型，并结合实际情况进行调试和优化，以获得最佳的通信效果。
总的来说，天线制作并不是一件复杂的工作，只要掌握了基本的制作方法和技巧，就可以轻松制作出高效的天线。
希望本文所介绍的天线制作方法能够对大家有所帮助，也希望大家在实际制作过程中能够根据具体情况进行灵活应用，以获得更好的效果。
天线制作方法
天线制作方法
以下是一项制作简单天线的方法：
材料：
- 电音缆
- 接头头部
- 电绝缘胶带
- 细铜丝
步骤：
1. 首先决定所需天线的长度和类型。
例如，如果想要制作VHF天线，则总长度约为1/4波长（约为19英寸）。
2. 使用电音缆，测量并切断所需长度。
确保两个端点之间没有切断。
3. 在每条线的一端，剥离一条约3英寸长的外绝缘层，并折叠回电线上。
4. 在外绝缘层周围缠绕电绝缘带以保护电线。
5. 在末端的另一端，插入接头头部，并旋紧，以确保连接牢固。
6. 用细铜丝将电线固定在另一个较长的细杆或管上，以便将天线竖立。
7. 调整天线的位置和方向，以获得最佳信号接收。
注意：
- 制作天线时需注意安全，注意电流和电压。
- 该方法适用于制作简单的家用天线。
如果需要更高效的天线，则需要专业的工
具和技术。
几种超简单线天线制作方法，入门、应急、野外都能用！
几种超简单线天线制作方法，入门、应急、野外都能用！线天线是最简单的短波天线之一，它们非常适合作为短波新手的第一根天线、应急通讯时的速搭天线选择，或者作为老手野外架台时的一个选项。
制作它们并不需要很高的技术或很多钱，而且他们的效果还不错。
速速学起！最无脑——任意长长线天线这种天线由长线、地线和天调组成，其优点是架设方便，无脑，直接可以使用。
缺点是需要天调（在确定波段及频点的情况下，可以使用长线1:9巴伦替换天调）图纸上方为任意长度的长线，下面为所用频点波长的四分之一长度的地线。
将两者连接至天调，并使用天调将阻抗匹配，直接连接至发射机即可使用。
最百变——DP天线水平半波长DP天线由相等长度的两端辐射子组成，由1:1巴伦进行阻抗及平衡转换，并连接至发射机。
天线总长=142.6/频率（频率单位为MHz） xx是为了调整天线而额外留出的长度，一般为10~15厘米左右。
将计算出的长度的电线从中间截断，并连接至巴伦。
两边扯直后，利用天线分析仪测试驻波，并通过弯折两边多余的线头来调整，调整至接近1：1时为最佳。
多段DP同理，只不过将多个辐射子连接至一个巴伦。
电波会使用适合的天线发射。
把这种天线垂直架设，便成了垂直DP天线，这种天线一般多见于海事电台，在此不再赘述。
若将DP天线的两端垂下或拉起，则构成了正/倒V天线。
最妥协——温顿天线温顿天线与DP天线类似，所不同的是其馈电点偏向一边，在一段安装不便的情况下该种天线很适合使用。
其图纸如下图所示。
图中λ为波长长度，单位为米。
该天线使用4:1巴伦。
图中标注的是75欧同轴馈线，然而做发射用时请使用50欧姆馈线。
在天线与牵引绳的连接处要使用绝缘子以起到分隔作用。
以上三种天线只是线天线家族中的一小部分，线天线还有很多种类型可以使用。
这里只是选出了三种最常见最容易制作的天线。
收藏起来，国庆节做一根天线出去玩咯！本文中天线图纸来自于：，这个网站上还有很多线天线的设计图纸，不妨去看一看！转载请注明出处：《现代通信》杂志公众号【CQ现代通信】。
自制电视天线详细教程
自制电视天线详细教程在家里或办公室中享受高清电视节目是每个人的追求，而良好的电视信号接收是获得高清画质的关键。
虽然市面上有各种各样的电视天线可供选择，但是有时价格较高或信号接收效果不理想。
那么，为什么不考虑自制电视天线呢？本文将详细介绍如何制作一个简单而有效的自制电视天线。
材料准备：1. 75欧姆同轴电缆（6-10英尺）2. 电视电缆头插头3. 电缆钢线4. 木板或塑料板（2x4英寸）5. 万能胶水6. 电缆剪刀或钳子7. 电视机步骤1：测量和切割电缆首先，测量并切割75欧姆同轴电缆。
根据您的需要，电缆的长度可以在6至10英尺之间。
在此过程中，确保不要剪断电缆内部的铜绞线，因为它是天线的核心。
步骤2：剥去电缆外层绝缘使用电缆剪刀或钳子剪掉电缆的一段外层绝缘，长度约为3英寸。
小心不要损坏电缆内部的电线。
步骤3：剥开内绝缘在电缆外层绝缘部分的末端，剥开大约1/2英寸的内绝缘层。
这将直接暴露出铜绞线作为我们的天线。
步骤4：制作反射器在一块木板上，固定一根电缆钢线以制作天线的反射器。
这根钢线长度应大于电缆长度的两倍，以确保天线的稳定性。
步骤5：固定电缆到反射器使用万能胶水将电缆连接到钢线反射器的中央位置。
确保铜绞线与钢线接触良好，并粘贴牢固。
步骤6：连接电缆头插头在电缆另一端的末端，安装一个75欧姆的电缆头插头。
确保插头连接坚固，以避免信号的干扰。
步骤7：调整天线位置将自制电视天线与电视机连接。
根据您所在的地理位置和接收到的信号质量，调整天线的方向和位置。
最好的信号质量通常是天线指向广播塔的方向。
步骤8：连接电视机将自制电视天线的电缆头插头与电视机的天线接口连接。
确保连接紧固，并确保没有松动。
步骤9：扫描电视节目使用电视遥控器进入电视设置菜单，选择自动扫描电视节目。
电视将自动搜索并存储当前区域的可用电视频道。
步骤10：调整天线位置（如果需要）根据扫描结果进行评估，如果您没有获得所需的信号质量或频道数量，可以尝试微调天线的位置和方向。
天线制作方法
天线制作方法
首先，我们需要准备的材料有，一根直径为1mm左右的铜线、一个塑料管或者木棍（长度约为天线的波长的四分之一）、一根同样长度的绝缘线、一个无线电接收器或者发射器。
接下来，我们开始制作天线。
首先，我们需要将铜线剪成合适的长度，这个长度可以根据天线的工作频率来确定。
一般来说，天线的长度等于波长的四分之一。
然后，我们将铜线固定在塑料管或者木棍上，使其竖直伸出，并且保持一定的直线性。
接着，我们将绝缘线连接到铜线的另一端，并且将另一端连接到无线电接收器或者发射器上。
在制作天线的过程中，需要注意一些问题。
首先，要保证铜线的长度和直线性，这样才能保证天线的工作效果。
其次，要注意绝缘线的连接，确保连接牢固。
最后，要选择合适的无线电接收器或者发射器，以保证天线的正常工作。
制作好天线后，我们可以进行一些简单的测试。
可以通过无线电接收器或者发射器来测试天线的接收和发送效果，也可以通过连接电视机来测试接收电视信号的效果。
如果测试结果正常，那么说
明天线制作成功了。
总的来说，制作天线并不是一件很困难的事情，只要按照上面的方法进行操作，就可以很容易地制作出一根简单的天线来进行无线通信或者接收电视信号。
希望这篇文档对大家能够有所帮助，谢谢阅读！。
DIY：三大自制WiFi天线30KM不是梦（图文）
DIY：三大自制WiFi天线30KM不是梦（图文） 在参照外国爱好者制作WIFI天线的同时，笔者加入了自己的想法：很多爱好者都喜欢在圆筒加装N座或BNC座，然后在馈线的连接处做对应的N头或BNC头，用于连接。
但笔者觉得虽然该方法对使用十分方便，但同时也对信号造成了损耗（估计1－2DBI），尤其在2.4G的频段更加明显！因此，mr7决定把屏蔽网直接焊在圆筒上（焊接前先把外壳打磨光滑），而作为振子的芯线则保留其原来的泡沫绝缘。
这样一来把损耗减到最低。
有点专线专用的味道了！ 建议大家最好在焊接前找根直径稍比馈线粗一点的小铜管和热缩套管，先把铜管套在馈线上，然后跟屏蔽网一起焊牢在金属圆筒的外壳上，然后用热风筒把热缩套管来回吹多次，把馈线固定在铜管上，这样一来可以很好的减低由于调节天线时给馈线和振子带来的影响！ 馈线笔者是选用双屏蔽的RG-58电缆，接头是SMA母头，用于接在WIFI的AP上面。
一般来说馈线直径越粗越好，而且长度要尽量短，不然馈线过长所造成的损耗比天线增益还大，失去DIY的意义！笔者使用的馈线直径由于比较小，所以长度取在1米这个数值。
良好的馈线是制作天线的关键，2.4G频段的信号在线材中的损耗和泄漏比400Mhz的大很多，所以馈线必须用屏蔽网加铝薄双屏蔽，而且芯线要尽量粗。
三、测试 开始的时候，mr7浏览外国爱好者们讨论WIFI 天线增益如何如何的高，改善情况如何如何的好，总觉得有点吹嘘的感觉。
但当mr7在实际测试时发现使用效果真的发生了天大的变化! 在这次测试中，mr7使用的设备是D-LINK的DWL-G810（800AP）五合一AP，该AP可以通过软件刷机同时拥有AP、网桥、中继等功能，发射功率是32mW。
测试地点时家里阳台，在防盗网内（没办法，金属圆筒直径粗了点，伸不出防盗网外）。
按照经验，一般WIFI设备放在防盗网内使用的效果时十分差的，因此mr7也没抱多大希望。
在使用原配天线时，mr7用AP搜索到3－4个外界信号（正常现象），当换上自制的WIFI圆筒天线后惊奇地发现居然可以收到7－8个外界信号，接收数目是更换天线前多出100％左右，真是出乎意料之外！不禁暗暗为自己制作的天线叫好。
自制2.4GHz全向天线分步指南概要
Easy Homemade 2.4 Ghz Omni Antenna自制2.4 Ghz全向天线分步指南An easy step-by-step guide go making a homemade wireless antenna, for a fraction of the cost of commercial antenna. Uses readily available parts, and requires no specialist tools or knowledge. Or in geek speak - a diy homebrew omnidirectional colinear dipole design suitable for 802.11 wifi compatible hardware with external antenna connector.一个简单的分步指南带我们自制无线天线,其成本只是商业天线的一小部分。
使用现成的零件,而无需专门的工具和知识。
或者如geek所说——一个自制的全向的共线偶极子,设计与802.11兼容的无线外接天线。
•Introduction•G etting The Parts•Cutting The Pieces•Build A Jig•Testing•Problems•DisclaimerIntroduction介绍Most of the designs on the web for 2.4 GHz omni antenna seem to involve brass tubing and lmr-400 cable, none of which are readily available to me. I then found a coax only design for 444Mhz that was based on the same idea. The only reasonable cable Icould get my hands on was RG-213 from Maplin. By scaling the 444Mhz design up to 2.4 Ghz and using RG-213 I thought I'd have a go. In order to get about 6db gain from the antenna, it would need 8 sectors, with a 1/4 wave section at the top and a fly-lead with N-connector at the bottom. It should take about 2-3 hours to build an antenna using this design, but don't worry if it takes longer, you will get quicker, especially as you only need to make the jig once.大多数网络设计的2.4 GHz的全向天线,似乎大部分涉及铜管材和LMR-400同轴电缆,对我都不适用。
自制2.4G全向天线的制作方法
自制2.4G全向天线的制作方法本文介绍一个容易制作的802.11b/g垂直极化全向天线，该天线非常坚固耐用，大约有5-6dBi的增益。
很多网站都有制作2.4GHz全向天线的详细说明，但是，这些天线做起来相当复杂，要用很多切割非常精确的小段同轴电缆。
同时你还必须知道所使用的同轴电缆的数据，因为大部分尺寸要以此为依据。
有些改进的同轴电缆全向天线是用黄铜棒和黄铜管制造的，但是它同样需要高精度的工艺。
不久前，做了一个8单元的同轴电缆天线。
经测试有将近8dBi增益。
制作花了N多个小时，但是机械强度却不很理想。
于是我就给同轴电缆天线缠上加固木条，并把它装进25mm的电线导管。
当一个朋友告诉我，有人把一段铜线弯曲成一个简单的天线，就有6dBi的增益，我的好奇心被激发起来了。
这个天线有一些超越同轴电缆天线的优点，降低了制作难度，天线更小、更坚固。
虽然6dBi的增益小于8单元的同轴电缆天线，但是可以通过增加元件的数量来改进。
每两个单元可以增加3dBi的增益。
所需器件：需要的原料.. 大约300mm长，截面2.5平方毫米的铜线.. N型母接头.. 长250mm ，外径20mm的轻型电线导管.. 2 个适用于20mm电线导管的端盖当然，装配天线还需要：.. 2 个适用于20mm 电线导管的夹具或者：.. 金属支架我用的是一段截面2.5平方毫米的废旧铜线。
这种铜线的直径大约是1.6mm，不需要借助任何特殊工具就能弯曲到需要的形状。
还需要用N型母接头把天线和无线装置连接起来。
也可以用其它接头(比如：TNC,SMA等等)，这取决于你的连接线端的接头。
我用的是下面的这种设计：一段铜线，在特定位置弯出一些圆环，就组成了天线。
各部分的尺寸是非常重要的，参考下面这张图底部是1/2波长，中间部分是3/4波长，顶部要稍微小于3/4波长，以便减少电容的影响。
802.11b 标准使用2.412MHz 到2.484MHz 频率范围，其中心频率的1/2波长是61mm，3/4波长是91.5mm。
