壁挂炉培训
壁挂炉培训资料
使用效果案例
总结词
通过分析使用效果案例，可以让学员更好地了解壁挂炉在不同使用场景下的实际 效果，以便更好地掌握使用技巧和节能方法。
详细描述
选取5个以上不同使用场景的使用效果案例进行讲解，包括但不限于舒适度、节 能性、维护保养等方面，同时对影响使用效果的因素进行分析和讲解。
故障排除案例
总结词
通过分析故障排除案例，可以让学员更好地掌握壁挂炉常见 故障的排除方法和技巧，以便在遇到问题时能够迅速解决。
保温性能的利用
利用壁挂炉的保温性能，降低热损失，提高能 源利用效率。
3
合理设置水温
根据实际需要合理设置水温，避免过高或过低 ，减少能源消耗。
壁挂炉的环保措施
使用清洁能源
01
使用天然气、太阳能等清洁能源代替煤炭等传统能源，减少污
染物排放。
选择低氮燃烧器
02
选择低氮燃烧器，降低氮氧化物排放量，减少对环境的影响。
详细描述
首先检查散热是否良好，确保散热片不被堵塞或覆盖。其次检查风机是否正 常工作，可以清洗或更换风机。另外，还需要检查水泵是否正常工作，避免 产生异常噪音。
壁挂炉水压异常
总结词
壁挂炉水压异常可能是由于管道漏水、水泵故障、水阀未开启等原因引起的。
详细描述
首先检查管道是否漏水，排除漏水问题。其次检查水泵是否正常工作，可以清洗 或更换水泵。另外，还需要检查水阀是否开启，确保水流畅通。如果以上方法都 不能解决问题，建议寻求专业维修人员的帮助。
04
壁挂炉的节能环保
节能环保的概念
节能环保的定义
节能环保是指通过采取先进的技术和措施，提高能源利用效 率，减少能源消耗和污染物排放，对于实现可持续发展、促进经济转型、提高人民生 活质量等方面具有重要意义。
壁挂炉培训讲义
壁挂炉培训讲义
家用燃气壁挂炉的基础知识
壁挂炉培训讲义
6、水泵壁挂炉培训讲义Fra bibliotek工作示意图
壁挂炉培训讲义
水泵的功能、作用
n 功能：提供系统水流动时克服系统阻力的动力。 n 不同的采暖系统，由于散热设备和管路布置的不同，其阻力系数不同，对于水 泵来说，由于阻力系数不同，其运行的状态也不同，但运行状态点不会偏离其特 性曲线，原则上不同的系统需采用不同的水泵，以确保系统在最佳状态下运行， 如暖气片系统中，由于采暖水温差可达到20~35℃，系统中水流量相对较小，那么 系统阻力也小，采用较小扬程的水泵可满足系统的要求，但在风机盘管和地暖采 暖的系统中，由于采暖设备的受最高采暖温度和温差的限制（最高采暖温度为 60~65℃，最高温差为15~20℃），采暖温差只能控制在10~20℃，这样系统中水流 量大，系统阻力大，必须采用大扬程大流量的水泵，因此在设计过程中要充分考 虑到通用性，在尽量减少更改的情况下能满足各种系统的需求，避免由于水泵原 因造成额外安装成本的增加。
壁挂炉培训讲义
2、热交换器
• 一次水通过 • 卫浴水通过
壁挂炉培训讲义
热交换器的功能、作用
n 功能：用于将燃烧产生的高温烟气的热量传递给流经其内的水。 n 主换热器根据结构特点可分为单管式与套管式两种，由于两种主换热器结构的 不同，所配置的部件也将不同，所需的控制过程也不同，作为采暖洗浴两用炉单 管式的洗浴水需加配板式换热器换热，依此我们可将壁挂炉分为板换式和套管式。 两种主换热器的结构原理是相同的，功能主体都是由散热片与椭圆管组成，散热 片用于吸收高温烟气的热量，然后传递给流经椭圆管的媒质，而椭圆管主要用于 流通传热媒质，同时吸收高温烟气的热量传递给媒质，因此，主换热器的散热片 片数越多，椭圆管的回程越多，换热效率就越高。
壁挂炉培训资料
安装后应进行验收测试，确保 系统正常运行。
壁挂炉的调试步骤与注意事项
调试步骤 确保壁挂炉连接的供暖系统已充满水，并处于关闭状态；
打开壁挂炉的电源，启动循环泵；
壁挂炉的调试步骤与注意事项
等待系统压力达到额定值后，打开供 暖出水阀和回水阀；
根据实际情况调节壁挂炉的温度设定 和供暖模式。
壁挂炉的调试步骤与注意事项
无法启动
温度不稳定
了解可能导致壁挂炉无法启动的原因，如 电源问题、燃气阀门关闭等，并学会如何 排除故障。
了解可能导致壁挂炉温度不稳定的因素， 如水压不稳、热交换器堵塞等，并学会如 何调整和维护。
噪音过大
漏水或水压过高
了解可能导致壁挂炉噪音过大的原因，如 风机故障、燃烧器调整不当等，并学会如 何排除故障。
壁挂炉的安全使用年限一般为10年，超过使用年限应及时更换 ，以免因部件老化导致安全问题。
在可能接触到热水或蒸汽的部位，应安装温度传感器和安全阀 ，以防止烫伤和压力过高导致爆炸。
壁挂炉的环保知识及排放标准
01
02
03
减少氮氧化物排放
通过优化燃烧技术和使用 低氮燃烧器，减少氮氧化 物的排放，降低对环境的 影响。
注意事项
调试时应逐步升温，避免温度过高导致设备损坏或造成 安全隐患；
调试前应检查供暖系统和壁挂炉是否完好无损，确保不 存在安全隐患；
调试后应检查系统的运行状态，确保正常运行。
壁挂炉的安装与调试实例分析
实例一
分析
实例二
分析
某用户在安装壁挂炉时未按照 厂家提供的安装规范进行操作 ，导致泄漏和安全事故。
壁挂炉分类
根据燃烧方式和热效率的不同，壁挂炉可分为自然循环壁挂炉、强制循环壁挂 炉和冷凝式壁挂炉等。

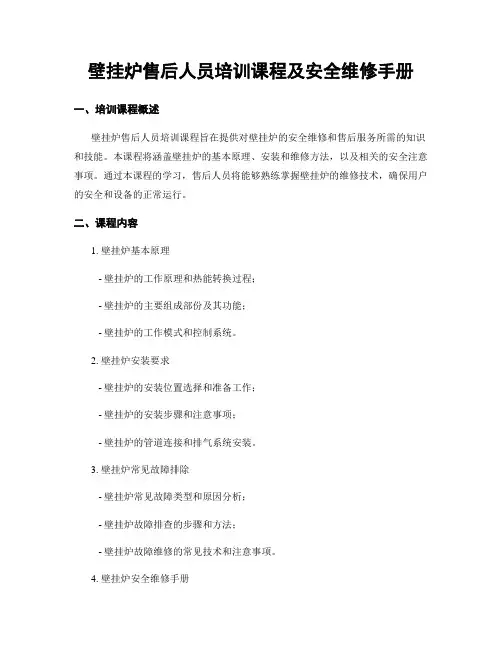

壁挂炉售后人员培训课程及安全维修手册
壁挂炉售后人员培训课程及安全维修手册一、培训课程概述壁挂炉售后人员培训课程旨在提供对壁挂炉的安全维修和售后服务所需的知识和技能。
本课程将涵盖壁挂炉的基本原理、安装和维修方法，以及相关的安全注意事项。
通过本课程的学习，售后人员将能够熟练掌握壁挂炉的维修技术，确保用户的安全和设备的正常运行。
二、课程内容1. 壁挂炉基本原理- 壁挂炉的工作原理和热能转换过程；- 壁挂炉的主要组成部份及其功能；- 壁挂炉的工作模式和控制系统。
2. 壁挂炉安装要求- 壁挂炉的安装位置选择和准备工作；- 壁挂炉的安装步骤和注意事项；- 壁挂炉的管道连接和排气系统安装。
3. 壁挂炉常见故障排除- 壁挂炉常见故障类型和原因分析；- 壁挂炉故障排查的步骤和方法；- 壁挂炉故障维修的常见技术和注意事项。
4. 壁挂炉安全维修手册- 壁挂炉安全维修的基本原则和流程；- 壁挂炉维修工具和设备的使用方法；- 壁挂炉维修过程中的安全措施和应急处理方法。
5. 壁挂炉售后服务技巧- 售后人员的服务态度和沟通技巧；- 售后人员应具备的专业知识和技能；- 如何处理用户投诉和解决问题的方法。
三、培训方式和时间安排1. 培训方式- 理论课程：通过讲座、演示和案例分析等方式进行；- 实践操作：通过摹拟维修和实际维修操作进行。
2. 培训时间安排- 理论课程：估计为期3天，每天6小时；- 实践操作：估计为期2天，每天6小时。
四、培训师资力量1. 培训师资- 培训师具备丰富的壁挂炉维修经验和相关资质；- 培训师熟悉壁挂炉的工作原理和常见故障排除方法；- 培训师具备良好的教学能力和沟通技巧。
2. 培训师资力量保障- 培训机构将确保培训师的数量和素质满足培训需求；- 培训机构将定期对培训师进行培训和考核，确保其专业水平。
五、培训后的考核与评估1. 培训考核- 培训结束后，将进行理论和实践的考核；- 理论考核包括选择题和简答题，实践考核包括维修操作和故障排除。
2. 培训评估- 培训结束后，将进行培训效果评估；- 培训机构将采集学员的反馈意见和建议，以不断改进培训质量。
壁挂炉培训资料
壁挂炉培训资料 12
点火针 感应针
功能：用于引燃燃气和检测燃烧情况 是否正常
壁挂炉培训资料 13
创尔特壁挂炉目前均采用双极放电点火系统及独 立式火焰检测针。双极放电系统能有效的保证在燃气 通道正常时，机器能正常点火燃烧；检测火焰的目的 是为了防止残火和燃烧状态不正常，以保障机器安全 可靠的运行。
1 壁挂炉基本知识 2 壁挂炉基本零部件 3 新款壁挂炉系列介绍 4 参数设置
壁挂炉培训资料 1
壁挂炉培训资料 2
工作原理：通过机器内部的水路换热系统，提高水体温度。产生的
热水输送到散热系统各个终端，实现供暖（洗浴）的目的！ 壁挂炉仅是供暖系统中的一部分，与散热器，地暖管等散热器材
配套使用，才能实现供暖功能。
风机在不同的结构中，运行的状态是不同的。选型的主要
条件为燃烧时的空气过量系数、燃烧系统的阻力。燃气要充
分燃烧除了理论燃烧的空气外，还需有一定的空气余量才能
保证燃气充分燃烧。过量系数过大，即风机选型过大，烟气
流速增大，使得烟气在燃烧室滞留的时间减短，烟气与主换
热器的换热时间不够，换热效率降低。同时过量空气带出的
创尔特点火电极点火时的点火电压为14000V。
注意：当控制器地线接触不良时，点火 功能：使燃气充分燃烧， 产生 明火及高温烟气的场所。
壁挂炉培训资料 15
燃烧器总成由燃烧器和分流管两部分组成 一般功率（输入）18KW的壁挂炉燃烧器由9个喷嘴的分流管和9片火
排片构成。功率（输入）20—28KW以上壁挂炉的燃烧器由13个喷咀的分 流管和13个火排片构成！
壁挂炉培训资料
壁挂炉的定义与分类
1
壁挂炉的工作原理
2
3
燃气壁挂炉通过将天然气燃烧产生的热量传递给热交换器，再通过热交换器将热量传递给采暖系统或热水供应系统。
燃气壁挂炉工作原理
电壁挂炉利用电热元件将电能转化为热能，通过散热系统将热量传递给采暖系统或热水供应系统。
电壁挂炉工作原理
空气源热泵壁挂炉利用热泵技术，从室外环境中吸收热量，通过制冷剂循环传递给采暖系统或热水供应系统。
壁挂炉未来发展趋势
05
壁挂炉相关法律法规与标准
壁挂炉生产、销售相关的法律法规
壁挂炉使用相关的法律法规
壁挂炉安装相关的法律法规
壁挂炉相关法律法规
Hale Waihona Puke 壁挂炉相关标准及规范明确壁挂炉产品的技术要求、试验方法、标志、包装、运输和贮存等要求。
壁挂炉产品标准
壁挂炉安全标准
壁挂炉能效标准
壁挂炉环保标准
规定壁挂炉的安全性能要求，涉及燃气系统安全、电气安全、热安全等方面。
壁挂炉使用方法及注意事项
03
壁挂炉维护与保养
每月对壁挂炉进行一次全面检查，包括燃烧器、热交换器、安全阀等关键部件。
定期检查
每季度对壁挂炉进行清洗，包括燃烧室、烟道、热交换器等部位，以防止积碳和堵塞。
清洗
根据需要更换磨损或损坏的零部件，如燃气阀、水泵等。
更换零部件
壁挂炉定期保养方法
壁挂炉常见故障及解决方法
空气源热泵壁挂炉工作原理
03
空气源热泵壁挂炉组成结构
空气源热泵壁挂炉主要由压缩机、冷凝器、蒸发器和控制系统等组成。
壁挂炉的组成结构
01
燃气壁挂炉组成结构
燃气壁挂炉主要由燃烧器、换热器、控制系统和安全保护装置等组成。
壁挂炉培训课程(壁挂炉基础知识)PPT课件
燃气热水高器温加烟热气水--原--理--：----释--放→热水量
1. 2
壁挂炉 的分类
壁挂炉
1. 3
工作原 理
1. 参数解 4读
1. 内部结 5 构201简9/1介2/1
低热值
高热值
1m³燃气完全燃烧后其 烟气被冷却至原始温度
烟气中的水蒸气 仍为蒸气状态时 放出的热量
烟气中的水蒸气以 凝结水状态排出时 所放出的热量
1. 2
壁挂炉 的分类
壁挂炉
1. 3
工作原 理
1. 参数解 4读
1. 内部结 5 构简介
强排式
热水器运行时,烟气通过 烟道被强制排到室外,但 燃烧时所需的氧气仍取 自室内
——产品培训与应7用中心
第一章 认识壁挂炉
1. 1
什么是 壁挂炉
平衡式
1. 2
壁挂炉 的分类
壁挂炉
1. 3
工作原 理
1. 参数解 4读
壁挂炉输出功率 （W）
生活热水温升 （℃)
备注:额定的生活热水流量是在标准状况下，温升为25℃时的流量
例：L1PB-26EB1，输出功率为23700W，自来水温度5℃，需要热 水42℃，能出多少水？
G=0.86Q/△T=0.86×23700/（42-5） =550.9L/h=9.18L/min
——产品培训与应20用中心
高热值：显热+潜热，一般比低热值高10% 冷凝技术：回收潜热，提高输出功率！
——产品培训与1应2 用中心
第一章 认识壁挂炉
1. 1
什么是 壁挂炉
V 按换热方式分(针对两用型壁挂炉)
1. 2
壁挂炉 的分类
壁挂炉
1. 3
工作原 理
壁挂炉培训讲义
壁挂炉培训讲义第一部分：壁挂炉的基本原理和结构1. 壁挂炉的工作原理- 壁挂炉是一种常见的采暖设备，其工作原理是利用燃气或柴油等能源燃烧产热，然后通过热交换器将热能传递给室内空气，起到取暖的作用。
2. 壁挂炉的结构- 壁挂炉通常由燃烧室、热交换器、排烟管道、控制系统等部分组成。
第二部分：壁挂炉的安装和维护1. 壁挂炉的安装- 壁挂炉的安装应由专业人员进行，保证安全可靠，确保热交换器、排烟管道等部件符合规范。
2. 壁挂炉的维护- 定期清洗燃烧室和热交换器，保持通风良好，定期清洁和更换过滤器，确保燃气管道和电路安全可靠。
第三部分：壁挂炉的使用和安全注意事项1. 正确使用壁挂炉- 确保燃烧室和排烟管道无阻塞，保持良好的通风，做好节能控制，避免短时间频繁开启和关闭壁挂炉。
2. 安全注意事项- 使用壁挂炉时，应确保燃气管道和电路安全可靠，预防泄露和漏电，避免使用劣质燃料，保证壁挂炉的正常运行。
第四部分：壁挂炉故障排除和维修1. 壁挂炉常见故障- 壁挂炉常见的故障包括排烟不畅、燃烧不稳、燃气泄漏等。
2. 故障排除和维修- 对于壁挂炉的故障，应及时联系专业维修人员进行处理，不得私自操作，确保安全。
结语- 壁挂炉是一种常见的取暖设备，正确使用和维护壁挂炉是保证其安全和效果的关键，希望大家能够认真学习并严格遵守相关规定。
第五部分：节能环保与壁挂炉的使用1. 节能环保- 壁挂炉是一种高效节能的取暖设备，但我们也需要在日常使用中注意一些节能环保的小细节，比如合理设置温度、定期清洁燃烧室和热交换器、避免短时间频繁的开启和关闭等，以减少能源浪费，保护环境。
2. 能耗监测- 壁挂炉使用者可以安装能耗监测设备，通过实时监测壁挂炉的使用情况，合理调整取暖设备的温度和使用时长，从而达到节能环保的效果。
第六部分：壁挂炉的更换和升级1. 更换壁挂炉- 当旧的壁挂炉出现严重故障，或者使用寿命已经较长时，需要考虑更换新的壁挂炉。
更换壁挂炉时，需要选择符合当地规范要求的壁挂炉，并且进行专业安装。
壁挂炉培训资料
壁挂炉噪音过大
风机噪音
燃气阀噪音
其他噪音
循环泵噪音
总结词
壁挂炉水压异常会影响到壁挂炉的正常运行和采暖效果，需要及时排查和解决。
水压过低
水压过低会导致壁挂炉无法正常启动和运转。排查方法：检查壁挂炉底部补水阀门是否开启，如未开启需打开阀门，如补水后水压仍低则需检查采暖系统是否存在漏水点。
水压过高
水压过高会导致壁挂炉采暖系统受损。排查方法：关闭壁挂炉补水阀门，打开底部排水阀将水排出，如压力仍无法降低则需检查采暖系统是否存在堵塞或其他故障。
根据使用频率和环境，定期进行专业保养，延长设备使用寿命
介绍常见故障的排查方法，方便用户自行解决简单问题
壁挂炉常见故障与排除方法
03
总结词
点火是壁挂炉正常运行的第一步，若无法正常点火则需要进行排查。
燃气压力不足
燃气压力过低，导致点火失败。排查方法：检查燃气管道是否畅通，调整燃气压力至正常范围（1000-3000Pa）。
根据使用目的和燃料类型，壁挂炉可分为天然气壁挂炉、燃油壁挂炉、燃气壁挂炉等。
壁挂炉分类
壁挂炉的定义与分类
壁挂炉工作原理
壁挂炉通过将燃气与空气混合，在燃烧室内实现高效燃烧，将热能转化为热水或蒸汽，然后通过散热器或地暖等末端设备向用户供暖。
自动控制系统
壁挂炉内置自动控制系统，可实时监测水温、压力等参数，确保燃烧和供暖过程的稳定性和安全性。
壁挂炉的工作原理
壁挂炉的组成结构
包括燃气进气管、燃气阀、燃烧室等部件，用于燃气供应和控制。
燃气系统
水路系统
控制系统
安全保护系统
包括水箱、水泵、换热器等部件，用于热水的存储、输送和转换。
包括温度传感器、控制器、电磁阀等部件，用于实时监测和控制壁挂炉的工作状态。
扬子壁挂炉培训资料
统，燃烧器燃烧所需要
的空气全部从室外吸入，
燃烧产物排放到室外大
气中去。同轴平衡烟道
的吸排气筒为一同心套
筒，外层套筒吸入室外空气，内管排放烟气。壁挂炉工作时依靠炉
内浮力(抽力)吸入室外空气，而炉内静压力状况不受室外风力影响，
因为当风吹到外墙上的空气吸入口时，同样也吹到烟气排除口上，
杂的部件。本公司生产的燃气壁挂炉使用比例燃气调节阀
采用日本技术而生产的。燃气阀能根据用户的需求自动调
节燃气供应量。壁挂炉所有故障最终都反映在燃气调节阀
处于不开启状态。
4-15、温度检测及控制
用于采集系统内
水的温度信号，并
与设定值比较。用
于控制燃烧器的开
关和调节燃烧火焰
的大小，使输出热
量与系统需求的热
7．停气自动恢复：由于某种原因断气时，机器会自动停止
工作，处于停机状态，每二十分钟自动检测一次，来气后自
动恢复。
8．停电复位保护：壁挂炉具备电系统过压保护及停电时安
全复位功能。停电时机器会熄灭，水泵、风机会停止工作。
当电源重新接通时，无需人工操作就能动使壁挂炉恢复到停
电前状态。
壁挂炉完善的安全装置:
9．熄火保护功能：电离火焰控制装置在火焰熄灭时，切断
燃气供应并显示E5，防止残火及不完全燃烧。
10．预吹扫功能：预吹风排出残余气体并防止点火爆燃。
11．防卡死装置：循环泵停止工作每过24小时，自动启动60
秒。
12．防冻保护：为保护壁挂炉不会冻坏，当水温低于6℃ 时
，壁挂炉会自动启动采暖系统，以最小火燃烧，21℃ 才停止
开,系统立刻关闭电磁阀,
燃烧器关闭，系统显示
壁挂炉培训资料
关注壁挂炉的能效等级，选择高效节能的产 品，有助于降低使用成本。
品牌信誉
选择知名品牌和有良好口碑的产品，确保产 品质量和售后服务。
安全性能
考察壁挂炉的安全功能，如防冻保护、防干 烧保护等，以确保使用安全。
壁挂炉安装位置与环境要求
01
02
03
安装位置
壁挂炉通常安装在厨房、 生活阳台或储藏室等通风 良好的地方，远离易燃易 爆物品和潮湿环境。
联技术，满足消费者对舒适度和节能环保的需求。
新型壁挂炉技术及发展方向
冷凝技术
新型壁挂炉采用先进的冷凝技术，通过高效换热器和回收 系统，将烟气中的余热回收利用，提高了热效率，降低了 能源消耗。
智能控制技术
新型壁挂炉采用智能控制技术，通过互联网和物联网技术 ，实现远程控制和智能互联，为消费者提供更加便捷和智 能化的生活体验。
壁挂炉环保节能措施
使用低排放技术，减少废气中 二氧化碳和其他有害物质的排 放。
采用智能控制系统，根据室内 温度自动调节壁挂炉温度，节 约能源。
定期维护和保养壁挂炉，确保 其高效运行和节能效果。
使用高效燃烧器，提高燃烧效 率，减少能源浪费。
壁挂炉废弃物的处理与回收
废气处理
壁挂炉废气中可能含有有害物 质，应通过高效过滤器和除尘 器进行处理，减少对环境和人
壁挂炉的组成部分
燃气壁挂炉组成部分
燃气壁挂炉主要由燃烧器、热交换器、热水循环泵、安全阀、温度控制器和电路 系统等组成。
电壁挂炉组成部分
电壁挂炉主要由电热管或电热丝、热交换器、热水循环泵、温度控制器和电路系 统等组成。
02
CATALOGUE
壁挂炉选购与安装
壁挂炉选购要点
壁挂炉培训课程(壁挂炉销售技巧)
讲解技巧：
A：要利用CO防护系统演示灯箱 B、类比汽车的安全气囊和ABS功能 C、引用当地的安全事故
——产品培训与应用中心
第二章 壁挂炉产品介绍 一、安全篇
目的：让客户相信A.O.史密斯壁挂炉使用是安全的 2、防冻功能 目的：让客户明白A.O.史密斯壁挂炉具备高等级的防冻功能。
讲解内容： A：在通电、通气、通水时，独有的关机状态下依然能够防冻功能 B：两级防冻保护：安全、节能
讲解技巧： A：如果客户在突发性降温时没能提前开机就会把壁挂炉和管道冻坏，人性 化的防冻功能让客户高枕无忧 B：引用当地或行业内的安全事故
——产品培训与应用中心
第二章 壁挂炉产品介绍
一、安全篇
目的：让客户相信A.O.史密斯壁挂炉使用是安全的 3、G型机智能保养提示 目的：让客户明白壁挂炉如果不定期保养，会存在安全隐患，影响炉体寿命 讲解内容：
1、产品结构与工作原理 2、产品的核心卖点 3、市场主要竞品与我司对比的劣势 4、室内装修装饰知识与流程 5、采暖系统安装知识 6、采暖系统设计知识
——产品培训与应用中心
——产品培训与应用中心
——产品培训与应用中心
第二章 壁挂炉产品介绍
三、舒适篇
目的：让客户明白A.O.史密斯壁挂炉既快又好 1、超宽域功率输出 目的：让客户明白输出范围大，能够满足客户不同时段的采暖和热水需求
讲解内容： A、分段燃烧功能 B、更低的最小输出功率完美匹配生活热水需求 C、结构上采用双层旋翼结构
讲解技巧：
通过15%-100%宽域调节、水流量计、智能控制中枢解决了壁挂炉了行业困 扰多年，生活用水温度不稳定的问题。
3、系统施工全程监理（视当地情况）。 讲解：专业监理人员进行全程监理。
壁挂炉培训心得体会
壁挂炉培训心得体会壁挂炉培训心得体会篇一：培训资料1、采暖方式有哪些？1市政供暖；2小区供暖；3分户供暖2、分户采暖系统运行条件？水电气壁挂炉水的安全压力3bar=0.3mpa电220V/50Hz气天然气3、壁挂炉的额定功率=输出功率4、额定热负荷=输入功率5、热效率=输出功率/输入功率=93%/108%6、分户供暖的优点？1自行设定温度；2分时段控制；3采暖不受时间限制；4节能，环保7、分户供暖的组成？热源、末端散热、控制系统、生活热水系统1Kw=860Kcal8、热水产率：提供生活热水每分钟流量30Kw：14L/minQ=c*m*△T热量=比热*流量*温差30Kw=1*流量*温差流量=30Kw/30K=30Kw*860Kal/Kw÷30K÷60min7、壁挂炉用什么类型燃气？天然气860Kcal/m3常用煤气：人工煤气、城市煤气4000Kcal/m3液化气压缩天然气8、壁挂炉耗气量：运行费用和什么有关？热效率、系统优化、室内设定温度9单位换算功率1000w=1Kw=860大卡压力105Pa=1bar/1000mbar=104mm水柱H2o1bar=0.1mpa流量1m3/h=1000L/h=16.67L/min重量1000000g=1000kg=1t民用燃气压力20mbar=200mm水柱H2o=2000Pa静压＞17mbar动压＜20mbar10、壁挂炉的技术类型、产品分类11、壁挂炉品牌情况⑴德国：菲斯曼、威能、沃乐夫（三代、五代为主）⑵法国、意大利：依玛、法罗力、贝雷塔、八喜、阿里斯顿（以经济性为主）⑶非欧盟：中国、土耳其、日本、韩国。
12、家庭供暖采用壁挂炉形式⑴按安装形式分：壁挂式、落地式⑵按主要换热材料分：不锈钢，铜，铸铁⑶按燃烧技术分：冷凝、非冷凝13壁挂炉组成原理：燃烧室、水路系统、控制器、排气系统。
14、壁挂炉型号分类（菲斯曼）⑴国产①非冷凝（普通）vitopend100(a1Jc/a1Hc)单/双功能20/24/30/36②冷凝vitodens100(wH1d)单功能19/26/35双功能26/35⑵进口①非冷凝vitopend100cc单/双功能24.8/31②冷凝vitodens100(wB1c)单功能19/26/35双功能26/3515、壁挂炉选型⑴采暖需求①采暖期先后②冬季采暖：公寓80-100w/㎡，别墅100-120w/㎡⑵生活热水Q=c*m*△T温差25K例：300㎡的房间，5个卫生间=5个花洒8-10L/min；一个浴缸150-200L，10-15min注满，设计时为1个浴缸和1个花洒，25L/min16、水箱的选用200L水箱，25L/min*10min=250L短时最大放水量（10min），加热水进水温度80℃，出水45℃。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
胀水箱容积就越大，对于相同大小的采暖面积，采用不同的散热终端，水容量也不 同，对于供暖水温差和最高采暖水温度的不同系统，对膨胀水箱的要求也不相同。
22
铜管
真材实料，超厚铜管用料， 热效率高，传导快！
23
补水阀 泄压阀
• 功能：当系统缺水或压力不足时，给锅炉补充水。 • 补水阀可分为手动补水与自动补水两种，出于安全性考虑，手动补水阀使用更普
遍。由于整个采暖系统为密闭系统，水压降低只有两种情况，一种是系统有气体 排出，使得系统水压降低，但在初次使用时，系统中气体已经排出，即使是有也 不会对系统水压造成太大变化；第二种情况就是系统漏水，这种情况下使用手动 补水阀可避免无人看管的情况下不会向室内泄露更多的水，而使用自动补水阀的 情况下，系统将会源源不断向室内跑水，造成更大的损失。
28
热交换器
n 功能：用于将燃烧产生的高温烟气的热量吸收后传递到流经 其内部管道的水，达到换热效果
n 换热器根据结构特点可分为单管式与套管式两种，由于两种 主换热器结构的不同，所配置的部件也将不同，所需的控制 过程也不同，作为采暖洗浴两用炉，单管式的洗浴水需加配 板式换热器换热，依此我们可将壁挂炉分为板换式和套管式。 两种主换热器的结构原理是相同的，功能主体都是由散热片 与椭圆管组成，散热片的设置是为了跟有效的吸收高温烟气 附带的热量，然后传递给流经椭圆管的媒质，而椭圆管主要 用于流通传热媒质，同时吸收高温烟气的热量传递给媒质， 因此，主换热器的散热片片数越多，椭圆管的回程越多，换 热效率就越高。
为低速100Ω和高速66Ω) 。
18
风压开关
功能：用于检测烟管的通畅情况及 风机的运行情况
19
风压开关是由两个采压点、皮膜和行程开关开关构成， 它的关键部分在于两个采压点必须有一定的压力差，使 得皮膜带动行程开关动作，接通信号。为了与壁挂炉匹 配，利用流体力学中的理论设计了文丘里管来采集负压， 而正压的采集点目前有两种情况，一种是与负压在同一 条件下采集全压，这种情况下风压的波动相对较小；另 外一种是采集空气室内的全压，由于与负压采集点环境 条件不同，所以风压的波动相对较大。
21
水泵
功能：其作用是提供循环动力，实 现系统水的循环。
由于水泵是壁挂炉工作运行最频繁， 运行时间最长的零部件，所以对其稳 定性、可靠性和噪音要求非常高。 “创尔特” 壁挂炉采用质量可靠、性 能优良进口(威乐、格兰富)水泵，最 大扬程为7米，可以耐120℃的高温， 设计寿命为连续工作十几万个小时， 其阻值通常为235—245Ω 。
29
套管与板换的区别
n 从功能上看，两种壁挂炉没有仍何差异，都能够快捷、高效地向房间 输送热量，根据用户需求即时地供应卫生热水，但由于两种壁挂炉的 结构不同，导致了两种壁挂炉有以下几个方面的区别。
一、 套管式壁挂炉（上图）在结构上比板换式（下图）精简了板式换热器， 由于没有板式换热器，因此作为切换采暖与加热卫生用水回路的部 件—电动三通阀被相应精减，由于套管式壁挂炉采用了集成换热器， 减少了壁挂炉管路及接口的数量，减少了机组内部接口出现泄漏的机 率；同时由于机组主要部件（板式换热器、电动三通阀等）的精减， 简化了设备的内部控制，降低了机组零部件出现故障的频率。降低整 机成本。
创尔特点火电极点火时的点火电压为14000V。
注意：当控制器地线接触不良时，点火针也会 进行故障报警。
14
燃烧器
分流管 功能：使燃气充分燃烧， 产生 明火及高温烟气的场所。
15
燃烧器总成由燃烧器和分流管两部分组成 一般功率（输入）18KW的壁挂炉燃烧器由9个喷嘴的分流管和9片火
排片构成。功率（输入）20—28KW以上壁挂炉的燃烧器由13个喷咀的分 流管和13个火排片构成！
2.卫生热水限制温度过高 保护—限定卫生热水温度 不超过60℃，以避免洗浴 水结垢及高温热水对人员 的烫伤。
3.水压过低保护—当供暖 系统内水的压力大于 0.5bar时，机器才可以正 常启动，充分保障供暖系 统内充满水，确保热量的 正常输出 。
4.抗氧腐蚀保护——高效 自动排气阀确保采暖水中 空气的排出，使水系统氧 含量降到最低，提高系统 抗氧腐蚀能力，延长产品 使用寿命。
1 壁挂炉基本知识 2 壁挂炉基本零部件 3 新款壁挂炉系列介绍 4 参数设置
1
2
工作原理：通过机器内部的水路换热系统，提高水体温度。产生的
热水输送到散热系统各个终端，实现供暖（洗浴）的目的！ 壁挂炉仅是供暖系统中的一部分，与散热器，地暖管等散热器材
配套使用，才能实现供暖功能。
3
散热片采暖：通过水路系统，将热水输送到房间不同区域的散热
11
目前创尔特M型、JNG18壁挂炉上主要使用通断阀，K型、 Z型、H型、 V型、 KA型、VA型、HA型使用比例燃气阀。
比例燃气阀：采用三道阀门控制，第一、第二道阀门 为安全启闭阀，安全启闭阀在接受到信号后能迅速的打开 和关闭，确保燃烧的安全。第三道阀门为比例阀，比例阀 在接受到信号后，按照指令开启阀门的大小，输出满足热 量需求的燃气量，但比例阀不可能无限小的开启，需给其 规定最小开启度和最大开启度，以满足燃烧和热量需求。
通断式燃气阀：通断式燃气阀不能根据外界热量需求 进行燃气供应量调节，只能手动调节档位，创尔特通断式 气阀分为三个档位：大火、中火、小火档位。
12
点火针 感应针
功能：用于引燃燃气和检测燃烧情况 是否正常
13
创尔特壁挂炉目前均采用双极放电点火系统及独 立式火焰检测针。双极放电系统能有效的保证在燃气 通道正常时，机器能正常点火燃烧；检测火焰的目的 是为了防止残火和燃烧状态不正常，以保障机器安全 可靠的运行。
密闭式膨胀水箱的优点
1、容纳采暖系统媒质水受热膨胀后多出来的水 体积。 2、断绝了与大气相通，解决了氧腐蚀问题。 3、系统循环时只需用于克服管道的沿程阻力和 局部阻力，越层安装不存在问题。
32
强磁过滤器
• 功能：吸附并阻断采暖系统中安装过程遗留的生料带、丝麻等杂物和未清理干 净的微小铁屑跟随系统水循环。
分流管上喷嘴的大小和火排的形状是影响燃烧状况的主要因素：喷嘴 过大，容易造成燃烧不充分，产生黄焰，烟气综合状况达不到标准；喷 嘴过小，燃烧又有可能达不到要求。
如果火排的形状设计不合理，也会造成燃烧不稳定等等不良影响。同 时影响燃烧状况的因素还有气源气质、管道压力、风机的特性，排烟管 的长度等。
16
风机
条件为燃烧时的空气过量系数、燃烧系统的阻力。燃气要充
分燃烧除了理论燃烧的空气外，还需有一定的空气余量才能
保证燃气充分燃烧。过量系数过大，即风机选型过大，烟气
流速增大，使得烟气在燃烧室滞留的时间减短，烟气与主换
热器的换热时间不够，换热效率降低。同时过量空气带出的
热量也增多，使热效率降低。而过量系数过小，燃气不能充
补水阀 泄压阀
54
燃气入口
ห้องสมุดไป่ตู้
泄压阀口
采暖补水口
采暖循环输出
生活用水入口
生活热水出口
泄水口 采暖循环输入
75
65 52 15 70
24
安全阀
功能：用于采暖系统水超压时放水泄压，保护系统管路不受 损坏。
安全阀设定的最高动作压力为3kgf/cm2，对于采暖系统中采暖 设备和各连接口承受的压力设计值为3kgf/cm2，因此为保护 采暖系统中采暖设备和管路不受破坏，当由于用户误操作引 起系统超压，安全阀自动打开放水泻压。
二、 由于结构上的原因，套管式壁挂炉在使用卫生用水时水泵是不运转的， 而板式换热壁挂无论是在采暖状态，还是在卫生热水状态下机组的水 泵都是运行的。由于板式换热壁挂炉的这种运行特点，一方面会使作 为壁挂炉核心配件之一的水泵的寿命大大减少，另一方面水泵作为壁 挂炉功率最大的电器元件，不间断的运行会使用户的用电量相应地增 加。增加用户的使用成本。
30
三、板式换热壁挂炉的板式换热器，内部结构分为许多网格式的狭小夹缝（如下左图 示），此结构很容易使水垢附着在夹层的换热面上，随着使用时间的延长，机组热 水产率会不断下降；而套管式壁挂炉的热水流径截面为圆形大截面管道，相比较而 言，不易结垢。
板式换热器剖面图
套管式热交换器剖面图
31
密闭式膨胀水箱功能
7
8
壁挂炉构成：燃烧系统 水路系统 控制系 统
9
通过燃烧将燃气的热值转为所需的热能 密闭燃烧室 风压开关 风机 燃烧器 燃烧室 点火针 燃气阀
10
燃气阀
功能：自动控制部件检测到的电信号通过电路板转换 成用于调节燃气阀通断及阀门通道大小的机械动作， 并将各安全部件检测到的安全信号转换成机械的通断 动作 。 1、截止阀：通过电控输出的电信号控制阀体开启/关 闭,使通往机器的燃气(开启/关闭）。 2、比例阀：通过电控调节比例阀的电流，使出气压力、 流量按一定的函数关系变化的调节性能。
26
水流开关
功能：用于检测壁挂炉运行时采暖系统、卫生用水系 统是否有足够水流流过。
由一个霍尔元件、一个水轮组成。用于检测在采暖、 卫生用水状态时系统中的水的流动状况。系统中水量 过小将造成系统很快过热。
霍尔元件
水轮
27
不同品牌的壁挂锅炉中使用的水流开关的工作原理不尽相同，有 根据涡轮转速检测流量，有根据压差检测流量，有根据浮子的运 动检测流量等。多用于即热式两用壁挂炉，当有洗浴水通过时， 壁挂炉风机或电动三通会投入运行，在采用板式换热器的壁挂炉 中水流开关的另外一个作用是用于控制三通阀在采暖和洗浴之间 进行切换。 创尔特壁挂炉的水流检测开关是根据涡轮转速检测流量，当系统 有水流通过时，材质为磁铁的水轮开始旋转，水轮的运转会产生 一个交变磁场，当水流量大于3L/Min时磁场的作用配合霍尔元件 给电控一个电信号，电控接收到信号后给风机发出工作指令，风 机开始运行。
