《建筑电气工程设计常用图形和文字符号》
00DX001《建筑电气工程设计常用图

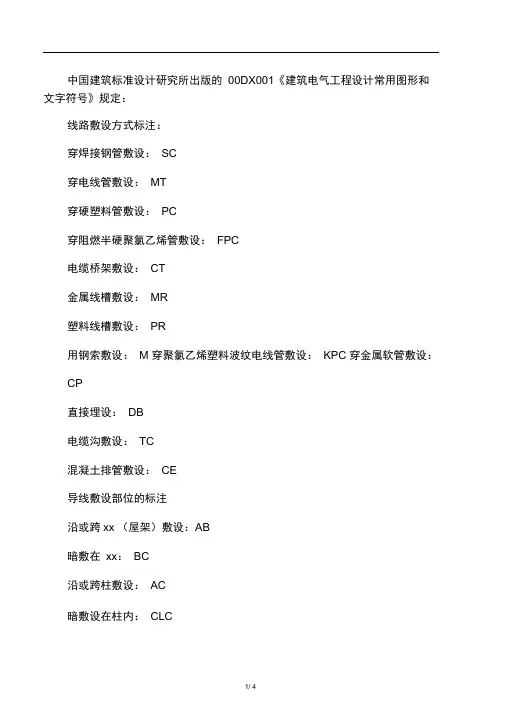

中国建筑标准设计研究所出版的00DX001《建筑电气工程设计常用图形和文字符号》规定：线路敷设方式标注：穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨xx （屋架）敷设：AB暗敷在xx：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FJDG--紧定式电线管，KBG--扣压式电线管一，导线穿管表示MT-电线管PC-PV（塑料硬管FPC阻燃塑料硬管CT桥架MR-金属线槽M-钢索CP金属软管PR塑料线槽RC镀锌钢管二，导线敷设方式的表示DB-直埋TC电缆沟BC暗敷在xxCLC暗敷在柱内WC-暗敷在墙内CE沿天棚顶敷设CC暗敷在天棚顶内SCE吊顶内敷设F-地板及地坪下SR沿钢索BE沿屋架，xxWE扌沿墙明敷三，灯具安装方式的表示CS链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL柱上穿焊接钢管敷设：SC穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注沿或跨XX （屋架）敷设：AB 暗敷在xx：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面KPC敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC| 评论1。
gjbt-532建筑电气工程设计常用图形和文字符号
gjbt-532建筑电气工程设计常用图形和文字符号根据标准GJBT-532 (图集号00DX001):建筑电气工程设计常用图形和文字符号平面施工图中一般电缆线的标注标写格式:a b – c ( dxe + fxg) i — j h1 2 3 其中:a---线缆编号b---线缆型号(可省)c---线缆根数d---电缆线芯数e---线芯截面积f---PE、N线芯数(可省)g---PE、N线芯截面积i---线缆敷设方式以及穿管管径或桥架截面规格j---线缆敷设部位h---线缆敷设安装高度(M)上述字母代号无内容时可省略施工图的电缆标注方式必须在该套施工图中给予说明1、关于线缆编号a、b的规定:电缆编号一般格式为:a1a2a3a1—用两个字母表达电缆属性，如JK:监控信号线;TX:通讯网络线;DY:强电电源线等。
a2—用数字表达电缆序号;a3—用字母或数字表达电缆敷设的楼层、区域或其他需要的信息2、表达线缆敷设方式的代号:SC---穿焊接钢管敷设MT---穿电线管敷设PC---穿硬塑料管敷设FPC---穿阻燃半硬聚氯乙烯管敷设CT---电缆桥架敷设MR---金属线槽敷设PR---塑料线槽敷设 M---用钢索敷设KPC---穿聚氯乙烯塑料波纹电线管敷设CP---穿金属软管敷设 DB---直接埋地敷设TC---电缆沟敷设CE---混凝土排管敷设穿管管径或桥架截面规格一般以紧跟在敷设方式代号后面的数字表达，单位mm3、表达电缆线路敷设部位的代号:AB---沿梁或跨梁敷设 BC---暗敷设在梁内AC---沿柱或跨柱敷设 CLC---暗敷设在柱内 WS---沿墙面敷设WC---暗敷设在墙内CE---沿天棚或顶板面敷设 CC---暗敷在屋面或顶板内 SCE---吊顶内敷设F---地板或地面下敷设下面是赠送的中秋节演讲辞，不需要的朋友可以下载后编辑删除～～～谢谢中秋佳节演讲词推荐中秋,怀一颗感恩之心》老师们,同学们:秋浓了,月圆了,又一个中秋要到了!本周日,农历的八月十五,我国的传统节日——中秋节。
建筑电气工程设计常用图形和文字符号CAD版本（非常全面）
建筑电气工程设计常用图形和文字符号
建筑电气工程设计常用图形和文字符号电力设备的标注方法(新)序号名称标注方式说明示例1 用电设备ａ－ｂa-设备编号或设备位号b-额定功率(KW或KVA) P01B37kw 热煤泵的位号为p01B,容量为37kw2 概略图电气箱(柜\屏)标注) －a+b/c a-设备种类代号b-设备安装位置的位置代号c-设备型号-AP1+1.B6/XL21-15动力配电箱种类代号-AP1,位置代号+1.B6即安装位置在一层B.6轴线,型号为AP13 平面图电气箱(柜、屏)标-a A设备种类代号-AP1动力配电箱—AP1，在不会引起混淆时可取消前缀“-”即表示为AP14 照明、安全、控制变压器标注a b/c d a-设备种类代号b/c- 一次电压/二次电压d-额定容量TL1 220/36V500VA照明变压器TL1，变比220/36V，容量500VA5 照明灯具标注a- b c*d*L fea-灯数b-型号或编号（无则省略）c-每盏照明灯具的灯泡数d-灯泡安装容量e-灯泡安装高度（m）“-”表示吸顶安装f-安装方式L-光源种类5-BYS80 2*40*FL CS3．55盏BYS-80型灯具，灯管为二根40W荧光灯管，灯具链吊安装，安装高度距地3.5米6 线路的标注a b-c(d*e+f*g)i-jh a-线缆编号b-型号（不需要可省略）c-线缆根数d-电缆线芯数e-线芯截面（mm2）f-PE、N线芯数g-线芯截面（mm2）i-线缆敷设方式j-线缆敷设部位h-线缆敷设安装高度上述字母无内容则省略该部分WP201YJV-0.6/1kv-2(3*150+2*70)SC80-WS3.5电缆号为WP201电缆型号、规格为YJV-0.6/1KV(3*150+2*70)2根电缆并联连接敷设方式为穿DN80焊接钢管沿墙明敷线缆敷设安装高度距地3.5米7 电缆桥架标注A*bc a-电缆桥架宽度(㎜)b-电缆桥架高度(㎜)c-电缆桥架安装高度(m)8 电缆与其他设施交叉点标注a-b-c-de-fa-保护管根数b-保护管直径(㎜)c-保护管长度(m)d-地面标高(m)e-保护管埋设深度(m)f-交叉点坐标6-DN100-1.1m- -0.3m-1.1m-A=168.288;B=299.999电缆与设施交叉,交叉点坐标为A=168.288;B=299.999,埋设6根长1.1mDN100焊接钢管,钢管埋设深度为1.1m(地面标高为-0.3m)9 电话线路的标注a-b(c*2*d)e-f a-编号b-型号(不需要时可省略)c-导线对数d-线缆截面e-敷设方式和管径f-敷设部位W1-HPVV(25*2*0.5)M-WSW1为电话电缆号电话电缆的型号、规格为HPVV(25*2*0.5)电话电缆敷设方式为用钢索敷设,电话电缆沿墙面敷设10 电话分线盒、交接箱的标注a*b dc a-编号b-型号(不需要标注可省略)c-线序d-用户数#3*NF-3-10 61~12#3电话分线盒的型号规格为NF-3-10,用户数为6户,接线线序为1~1211 断路器整定值的标注a cb a-脱扣器额定电流b-脱扣器整定电流c-短延时整定时间(瞬断不标注) 500A0.2S500A*3断路器脱扣器额定电流为500A,动作整定值为500A*3,短延时整定值为0.2S12 相序标注L1L2L3UVW 交流系统电源第一相交流系统电源第二相交流系统电源第三相交流系统设备端第一相交流系统设备端第二相交流系统设备端第三相标注线路用文字符号(新)序号中文名称英文名称常用文字符号单字母双字母三字母1 控制线路Control line W WC2 直流线路Direct-current line W WD3 应急照明线路Emergency lighting line W WE WEL4 电话线路Telephone line W WF5 照明线路Illuminating(lighting)line W WL6 电力线路Power line W WP7 声道(广播)线路Sower line W WS8 电视线路TV.line W WV9 插座线路Socket line W WX线路敷设方式和敷设部位文字符号(新)序号名称文字符号英文名称线路敷设方式1 穿焊接钢管敷设SC Pun in welded steel conduit2 穿电线管敷设MT Run in electrical metallic tubing3 穿硬塑料管敷设PC Run in rigid PCV conduit4 电缆桥架敷设CT Installed in cable tray5 金属线槽敷设MR Installed in metallic raceway6 塑料线槽敷设PR Installed in PVC raceway7 用钢索敷设M Supported by messenger wire8 穿聚氯乙烯塑料波纹电线管敷设KPC Run in corrugated PVC conduit9 穿金属软管敷设CP Run in flexible metal conduit10 直接埋设DB Ddirect burying11 电缆沟敷设TC Installed in cable trough12 混凝土排管敷设CE Installed in concrete encasement导线敷设部位13 沿或跨梁(屋架)敷设AB Along or across beam14 暗敷在梁内BC Concealed in beam15 沿或跨柱敷设AC Along or across column16 暗敷设在柱内CLC Concealed in column17 沿墙面敷设WS On wall surface18 暗敷设在墙内WC Concealed in wall19 沿顶棚或顶板面敷设CE Along ceiling or slab surface20 暗敷设在屋面或顶板CC Concealed in ceiling or slab21 吊顶内敷设SCE Recessed in ceiling22 地板或地面下敷设F In floor or ground灯具安装方式文字符号(新)序号名称文字符号英文名称1 线吊式自在器线吊式SW Wire suspension type2 链吊式CS Catenary suspension type3 管吊式DS Conduit suspend type4 壁装式W** Wall mounted type5 吸顶式C* Ceiling mounted type6 嵌入式R Flush type7 顶棚内安装CR Recessed in ceiling8 墙壁内安装WR Recessed in wall9 支架上安装S Mounted on support10 柱上安装CL Mounted on column11 座装HM Holder mounting**当图形能区别时也可不注.*也可在标注安装高度处打一横线,而不必注明符号.导线或电缆敷设方式的标注符号(二)序号中文名称旧代号新代号英文1 暗敷A C Concealed2 明敷M E Exposcd3 铝皮线卡QD AL Alnminum Clip4 电缆桥架CT* Cablc tray5 金属软管 F Flexible metallie conduit6 厚壁钢管(水煤气管) GG RC Gas tube (pipe)7 穿焊接钢管敷设G SC* Stccl Conduit8 穿电线管敷设DG T* Eletrical metallic Tubing9 穿硬聚氯乙烯管敷设VG PC Poly Chre10 穿阻燃半硬聚氯乙烯管敷设ZVG FPC Fric Poly Chre11 瓷瓶或瓷柱敷设CP K Porcelain insulator(knob)12 塑料线槽敷设XC PR Plastic Raccway13 钢线槽敷设GC SR Stcll Raccway14 金属线槽敷设MR Metrallic racewqy15 电缆桥架敷设CT Cablc Tray16 瓷夹板敷设CJ PL17 塑料夹敷设VJ PCL18 穿蛇皮管敷设SPG CP19 塑料阻燃管PVC注:*表示是重点,在建筑工程中经常用.导线敷设部位的标注(二)序号名称旧代号新代号英文1 沿钢索敷设S SR Supported by messenger wire2 沿屋架或跨屋架敷设LM BE Rack Exposed3 沿柱或跨柱敷设ZM CLE Column Exposed4 沿墙面敷设QM WE* Wall Exposed5 沿天棚面或顶板面敷设PM CE Ceiling Exposed6 在能进入的吊顶内敷设PNM ACE Ssuspended ceiling Exposed7 暗敷设在梁内LA BC* Beam Concealed8 暗敷设在柱内ZA CLC Column Concealed9 暗敷设在墙内QA WC* Wall Concealed10 暗敷设在地面或地板内DA FC* Floor Concealed11 暗敷设在屋面或顶板内PA CC Ceiling Cconcealed12 暗敷设在不能进入的吊顶内PNA ACC* Suspended ceiling Concealed 注:*表示是重点,在建筑工程中经常用.灯具安装方式的标注文字符号(二)序号名称旧代号新代号英文1 线吊式X CP* Wire(cord) pendant2 自在器线吊式X CP Wire(cord) pendant3 固定线吊式X1 CP14 防水线吊式X2 CP25 吊线器式X3 CP36 链吊式L Ch* Chain pendand7 管吊式G P Pipe (conduit) erected8 壁装式B W* Wall mounted9 吸顶式或直附式D S* Ceiling mounted (Absorbed)10 嵌入式(嵌入不可进人的顶栅) R R* Recessed in11 顶栅内安装(嵌入可进人的顶栅) DR CR* Coil recessed12 墙壁内安装BR WR Wall Recessed13 台上安装T T Table14 支架上安装J SP15 柱上安装Z CL Column16 座装ZH HM电气线路与管道间最小距离(㎜)管道名称配线方式穿管配线绝缘导线的配线裸导线配线蒸气管平行管道上1000 1000 1500管道下500 500 1500交叉300 300 1500暖气、热水管平行管道上300 300 1500管道下200 200 1500交叉100 100 1500通风、给排水及压缩空气管平行100 200 1500交叉50 100 1500钢管的理论重量计算(钢的想对密度为7.85)的公式为:P=0.02466S(D-S)式中P=钢管的理论重量,kg/mD=钢管公称外径,㎜S=钢管的公称壁厚,㎜明配管管卡间最大距离敷设方式导管种类导管直径(㎜)15~20 25~32 32~40 50~60 65以上管卡间最大距离支架或沿墙明敷壁厚>2㎜刚性导管1.5 2.0 2.5 2.5 3.5壁厚≤2㎜刚性导管1.0 1.5 2.0刚性绝缘导管1.0 1.5 1.5 2.0 2.0 ----复制自天工网。
DX001 《建筑电气工程设计常用图形和文字符号》
中国建筑标准设计研究所出版的00DX001 《建筑电气工程设计常用图形和文字符号》规定：线路敷设方式标注：穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FJDG--紧定式电线管，KBG--扣压式电线管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC1|评论。
00DX001 建筑电气工程设计常用图形和文字符号.pdf
→00DX001 建筑电气工程设计常用图形和文字符号→00G514 吊车轨道联结及车挡→00G514（六）吊车轨道连接及车挡→01D203-2 6~10kV配电所二次接线（直流操作部分）→01D303-3 常用水泵控制电路图→01G123 贮水罐选用及安装→01R405 压力表安装图集→01R409 管道穿墙、屋面防水套管→01S201 室外消火栓安装→01S302 雨水斗→01SJ914 住宅卫生间→01SS105 常用小型仪表及特种阀门选用安装→01架空输电线路图集---部件制造图→01架空输电线路图集---低压杆型及设备安装图→0205R103 热交换站工程设计施工图集→0298S102 98S102 卧式水泵隔振及其安装→02D501-2 等电位联结安装→02J915 公共建筑卫生间→02R110 燃气（油）锅炉房工程设计施工图集→02R111 小型立、卧式油罐图集→02R112 拱顶油罐图集→02S101 矩形给水箱→02S106 中小型冷却塔选用及安装→02S403 钢制管件→02S404 防水套管→02S515 排水检查井→02S515 排水检查井图集→02S701 砖砌化粪池→02SS104 二次供水消毒设备选用与安装→02SS405-1 硬聚氯乙烯（PVC-U）给水管安装→02SS405-1～4 给水塑料管安装→02SS405-2 无规共聚聚丙乙烯（PP-R）给水管安装→02SS405-3 铝塑复合给水管安装→02SS405-4 交联聚乙烯（PE-X）给水管安装→03D501-3 利用建筑物金属体做防雷接地装置→03D501-4 接地装置安装→03R102 蓄势式电锅炉房设计施工图集→03S401 管道和设备保温、防结露及电伴热→03S402 室内管道支架及吊架→03S402 室内管道支架及吊架图集(pdf格式)→03S407-1 建筑给水金属管道安装-铜管→03SG520-1 钢吊车梁→03SG520-2 钢吊车梁→03SS408 住宅厨、卫给排水管道安装→04D701-1 电气竖井设备安装→04D701-3 电缆桥架安装→04DX003 民用建筑工程电气施工图设计深度图样→04DX003 民用建筑工程电气施工图设计深度图样→04FD01 防空地下室电气设计示例→04FD02 防空地下室电气设备安装→04FK02 防空地下室通风设备安装图集→04FS01 防空地下室给排水设计图集→04FS02 防空地下室给排水设施安装→04G325 吊车轨道联结及车挡（适用于混凝土结构）→04S516 混凝土排水管道基础及接口→04S520 埋地塑料排水管道施工→04SG518-3 门式刚架轻型房屋钢结构（有吊车）→04X501—1火灾报警及消防控制→05D702-4 用户终端箱→05G525 吊车轨道联结及车挡（适用于钢结构）→05K232 分(集)水器分汽缸→05MR101 城市道路施工图设计深度图样→05RM0404 城市道路路缘石(XXXX年新标准)→05S108 倒流防止器安装→05SDX006 建筑电气常见问题分析及图示→05SDX006 民用建筑工程设计常见问题分析及图示（电气专业）》→10kV及以下供配电设计与安装图集（上册）→10KV及以下配电线路工程图集：设计·加工·安装.第二版→10KV及以下配电装置工程图集：设计·加工·安装→10kV开闭所配电站箱式变电站电缆分接箱典型方案图集→35～110KV送电线路工程图集：设计·加工·安装（上、下册）→35～110KV送电线路工程图集：设计·加工·安装.（上、下册）→35～110KV小型化无人值班变电站标准工程图集→86D170 380（220V）架空线路安装→86D171 6-10KV瓷横担架空线路安装→86D173 6-10千伏山区架空线路安装→86D265 杆上变压器台→86D266 落地式变压器台→86D468 钢管明配线安装→86SD566 利用建筑物金属体作防雷和接地装置安装→87J432 作业台钢梯及栏杆→87S159 管道和设备保温→87SR416-1 室外热力管道安装-地沟敷设→87SR416-2 室外热力管道地沟→88D263 变配电所常用设备构件安装（10KV及以下）→88D264 变压器室布置（200~1600KV A）→88D369 电气设备在轻钢龙骨隔墙及吊顶上的安装→89D174 35KV瓷横担架空线路→89D364 吊车移动电缆安装→89D462 钢索配线安装→90D367 常用低压配电设备安装→90D370 交流380伏鼠笼型电动机控制原理图→90D763 水箱及水池水位自动控制安装→90S319 水池附件→90S319水池附件→90S346 冷却塔→90T911（二）R型离心热水泵基础及安装→90T911（一）IS型离心水泵基础及安装→91D363 吊车裸滑触线安装→91D701-2 封闭式母线安装→92DQ13 防雷与接地装置图集→92S220 排水设备附件→92S220 排水设备附件构造及安装→92S220排水设备附件→92S303 医院卫生设备安装→93D165 户内电力电缆终端头→93D166 户外电力电缆终端头→93SD168 电力电缆终端头及接头→93T921-1 汽-水换热器→94D164 35KV及以下电缆敷设→94D801 爆炸和火灾危险环境电气线路和电气设备安装→94K101-1 轴流式通风机安装图→94K101-2 玻璃钢屋顶风机基础及安装→94K302 卫生间通风器安装图集→94R404 动力管道焊制管件设计选用图→94T903 集气罐制作及安装→94X104 地下通讯电缆敷设→95(03)G325 吊车轨道联结→95（03）G325 吊车轨道联结03局部修改→95G325 吊车轨道联结→95R402 室内热力管道支吊架→95R418 热力设备及管道保温（憎水膨胀珍珠岩制品）→95R419 低温设备及管道保冷（憎水膨胀珍珠岩制品）→95S223 排出口→95S235 雨水口→95S517排水管道出水口→95S518-1 雨水口（一）铸铁井圈→95S518-2 雨水口（二）混凝土井圈→95SS103 立式水泵隔振及其安装→96K150-1 筒形风帽及附件→96K150-2 圆伞形风帽→96K150-3 圆锥形风帽→96R311 燃油拱顶储罐选用图→96S341 建筑排水用PVC管安装→96S341 建筑排水用硬聚氯乙烯（PVC-U）管道安装→96SD181 线槽配线安装→96SD469 常用灯具安装→96SX501 火灾报警及消防控制→97D267 附设式变压器室布置(35kV)→97D374 低压母线分段断路器二次接线→97R407 热力设备与管道疏水装置→97SD576 等电位联结安装→97X700 智能建筑弱电工程设计施工图集（上、下册）→98D467 硬塑料管配线安装→98G359(三) 悬挂运输设备轨道→98K101-3 离心通风机安装图（A式在钢支架上安装）→98R109 常压密闭水箱→98S176 气压给水→98S176 增压稳压设备国标图集→98S205 消防增压稳压设备选用及安装(隔膜式气压罐)→98T901 管道及设备保温→98T902 管道及设备保冷→98系列建筑标准设计图集---防雷与接地工程→98系列建筑标准设计图集---燃气工程→99(03)D501-1建筑物防雷设施安装→99D163 矿物绝缘电缆敷设→99D176 6-10kV以下铁横担架空绝缘线路安装→99D268 干式变压器安装→99D270 35变6（10）KV变配电所二次接线（交流操作部分）→99D303-2 常用风机控制电路图→99D501-1、99（03）D501-1建筑物防雷设施安装→99K103 防排烟设备安装图集→99S202 室内消火栓安装→99S203 消防水泵接合器安装→99S304 给排水卫生设备安装图集→99SD767 液位测量装置安装→CR312.1 粗燃油过滤器→CR312.2 中燃油过滤器→CR312.3 细燃油过滤器→CR315 中间油箱→CR316.1 油罐保温→CR316.2 油管保温→D301-1~2 室内管线安装XXXX年合订本→D565(二）独立避雷针→D565(一) 独立避雷针→D701-1~3 封闭式母线及桥架安装（XXXX年合订本）→DQ1 金属管敷设→FK01-02 防空地下室通风设计XXXX年合订本→JB 4737-95-T 椭圆形封头→JB4710-92(钢制塔式容器)→JB-T 6296.1-92汽轮机管道附件弯头、三通、缩节→JB-T 6296.2-92汽轮机管道附件多焊衬环→JB-T 6296.3-92汽轮机管道附件氩弧焊多焊衬环→JB-T 6296.4-92汽轮机管道附件压力表针阀→JB-T 6296.6-92汽轮机管道附件螺塞→JS1-1 给水工程标准图集→K110-1～3 通风机附件安装200年合订本→K120-1～2(XXXX合订本) 风管蝶阀→N105 水泵进出口软性接头→PS1-1 排水工程标准图集→R108(二）圆形开式水箱→R108(一)方形开式水箱→R901 弹簧压力表安装图→R902 工业用玻璃水银温度计安装图→S01 给水图集→S1 给排水标准图集合订本(下)→S143 套筒阀门井→S143 元形立式阀门进及阀门套筒→S143 元形立式阀门井及阀门套筒→S144 阀门井→S144 矩形卧式阀门井→S145 水表井→S147 井盖铁爬梯及阀门开关把→S151(一) 水箱→S160 栓室水栓→S2 给排水标准图集合订本（上）→S2 给排水标准图集合订本（下）→S203 消防水泵接合器安装XXXX年局部修改版→S231 圆形雨水井→S3 给排水标准图集合订本（上）→S305 小型潜水排污泵选用与安装→S312 防水套管→S515 排水检查井XXXX年局部修改版→S517 排水管道出水口XXXX年局部修改版→S775(一) 40吨无阀滤池→S775_1_40吨无阀滤池→T905（二）圆形膨胀水箱→T905（一）方形膨胀水箱→T906（二）圆形凝结水箱→T906（一）方形凝结水箱→TJ16 单轨吊车梁通用图集→常用低压电器设备与成套装置外形安装尺寸及接线方案标准工程图集→城市居住区建筑电话通信设计安装图集→工艺管道安装设计施工图册(第三分册管道支吊架)→关于给排水国家标准设计图集号调整的情况→管架标准图→化工设备图册贮罐、计量罐→计算机防雷图集→建筑安装工程施工图集（第二版）01 消防、电梯、保温、水泵、风机工程→建筑安装工程施工图集（第二版）03 电气工程→建筑安装工程施工图集（第二版）04 给水排水卫生煤气工程→建筑安装工程施工图集（第二版）06 弱电工程→建筑安装工程施工图集（第一版）03 电气工程→建筑电气安装工程图集——设计·施工·材料第一集（第二版）→建筑电气设计实例图册（1）→建筑电气设计图集→建筑工程各类水泵电气控制图集→建筑工程设计施工安装图解全集→凯泉水泵系列安装图大样（16个）→冷却塔的组成和分类→辽SJ802-2 XXXX厨房卫生间垂直排烟系统→林德标准的管道支吊架图集→排水工程标准图集→排水工程标准图集S1（上）→配电线路典型装置图集→实用电气控制线路图册→室内消火栓安装修编简介→通信管道人孔和管块组群图集→卫生工程标准图集→增强聚丙烯（FRPP）管室外排水管道设计通用图→智能建筑设计与施工系列图集2 消防系统→智能建筑设计与施工系列图集3 通信网络系统→住宅电气安装图集全套→_微机开关电源显示器电路图集（二）→→《防雷与接地装置》92DQ13图集→《强制性条文应用示例》一电气专业→→01D203-2 6~10kV配电所二次接线（直流操作部分）→01D303-3 常用水泵控制电路图→01R405 压力表安装图集→01s201室外消火栓→01s302雨水斗→01SS105常用小型仪表及特种阀门选用安装→0205R103热交换站工程设计施工图集→02R110 燃气（油）锅炉房工程设计施工图集→02S515排水检查井→03D501-3利用建筑物金属体做防雷接地装置→03D501-4接地装置安装→03K404 低温热水地板辐射供暖系统施工安装→03S402室内管道支架及吊架→04D701-1 电气竖井设备安装→04D701-3 电缆桥架安装→04DX101-1→04FD01 防空地下室电气设计示例→04FD02 防空地下室电气设备安装→05d702-4用户终端箱→05K232 分(集)水器分汽缸→05SDX006（小）→10kV及以下变配电工程通用图集→10kV及以下供配电设计与安装图集（上、中、下册）→10kV及以下供配电设计与安装图集（上册）→10kV及以下供配电设计与安装图集（下册）→10kV及以下供配电设计与安装图集（中册）→10KV及以下配电线路工程图集：设计·加工·安装第二版→10KV及以下配电装置工程图集：设计·加工·安装→10kV开闭所配电站箱式变电站电缆分接箱典型方案图集→12层住宅楼电气→27.98S205 消防增压稳压设备选用及安装(隔膜式气压罐)→35～110kV变电工程通用图集：设计·加工安装·设备材料→35～110KV送电线路工程图集：设计·加工·安装（上、下册）→35～110KV小型化无人值班变电站标准工程图集：设计、加工安装、设备材料、概算→35KV线路部件加工图→90S319水池附件→90S346(1)冷却塔→90T911（二）R型离心热水泵基础及安装→90T911（一）IS型离心水泵基础及安装→91D701-2 封闭式母线安装→92S213(1)化粪池1→92S220排水设备附件→92s340或92S303→93T921-1汽-水换热器→94T903集气罐制作及安装→95S223排出口→95S235雨水口→96D301-1 线槽配线安装→96SX501 火灾报警及消防控制→98T901管道及设备保温→98T902管道及设备保冷→98系列建筑标准设计图集燃气工程→99(03)S203水泵结合器→99D303-2 常用风机控制电路图→99D501-1建筑物防雷设施安装→99J201-1平屋面建筑构造→99S304卫生设备安装→J925-XXXX 压形钢板、夹芯板屋面及墙体建筑构造（1）→T905（二）圆形膨胀水箱→T905（一）方形膨胀水箱→T906（二）圆形凝结水箱→T906（一）方形凝结水箱→安全设施标志标识标准化图册→玻璃钢屋顶风机基础及安装94K101-2→常用低压电器设备与成套装置外形安装尺寸及接线方案标准工程图集→初步设计深度图样05K602→挡土墙04J008→等电位联结安装(02D501-2)→低温热水地板辐射供暖系统安装→地暖图集→地下人防通风设备安装图集FK02→电气设计禁忌500例→电气设计禁忌手册→电气图→防排烟设备安装图99K103→风管蝶阀K120-1～2(XXXX合订本)→风管支吊架图集→钢筋混凝土梁图集→钢制管件02S403→高层钢结构建筑设计资料集→给水工程标准图集→管道工程施工及验收标准规范实务全书→国标图集04S901《民用建筑工程给水排水施工图设计深度图样》_高程表→国标图集04S901《民用建筑工程给水排水施工图设计深度图样》2_原理图→国标图集04S901《民用建筑工程给水排水施工图设计深度图样》设备和主要材料表→国标图集04S901《民用建筑工程给水排水施工图设计深度图样》图纸目录、说明及图例→华北地区98J1-工程做法→化粪池大样→家庭常用电子电器产品电路图集1→建筑安装工程施工图集（4）给水工程→建筑安装工程施工图集(电气工程)→建筑电气安装工程图集——设计·施工·材料第一集（第二版）→建筑电气工程设计常用图形和文字符号00DX001→建筑电气设计实例图册→建筑工程各类水泵电器控制图集→建筑工程设计施工安装图解全集→建筑工程设计施工系列图集工业管道工程（上、下册）→建筑设计施工安装图集全解→建筑围墙图集→建筑与装饰设计灯具图集→矩形钢筋混凝土清水池国标图集→矩形水箱图0102S101→空调机维修实用图集大全→矿物绝缘电缆敷设-99d163→离心通风机安装图（A式在钢支架上安装）98K101-3→牛脚→暖通空调常用标准图集→暖通空调常用图集→→CLass100无尘台设计图→→R OOFTOP风冷机组大样→→厂房地板辐射采暖图→→除尘器标准大样图→→阀门图块→→风机房平面布置大样图→→风机盘管、风口选用图→→风机盘管安装详图→→风口保温安装大样图纸→→高压蒸汽管道接点详图→→管道常用管件大样图→→管道管件图块→→管道横断面及支墩详图→→柜式空调机组配管图→→锅炉地基及辅机布置图→→过滤器风口安装祥图→→换热器总安装示意图→→空调机组各功能段样图→→空调设备侧视图大全→→→泵-聯軸式→→→泵-同軸式→→→風車-離心式吊掛→→→風車-離心式落地→→→風車-箱型吊掛→→→風車-箱型落地→→→風車-軸流吊掛→→→空調箱-吊掛式1→→→空調箱-吊掛式2→→→空調箱-立式1→→→空調箱-立式2→→→空調箱-臥式1→→→空調箱-臥式2→→→冷卻水塔-200~1K RT→→→冷卻水塔-3~605RT→→→冷卻水塔-70~175RT→→→冷卻水塔-低噪音方型→→→冷卻水塔-方型→→→主機-離心式→→→主機-螺旋式→→→主機-往復式→→空调箱标准大样图→→冷气机安装大样图→→暖通空调控制大样图二→→暖通空调控制大样图一→→皮带机标准大样图→→普通闸阀标准大样图→→室外空冷机组配管图→→水泵安装标准大样图→→水泵接管及浮动基础图→→水泵配管标准图→→水泵图块→→水泵轴测标准大样图→→水泥窑余热锅炉图→→酸雾净化塔局部大样图→→通风机标准大样图→→卫生洁具图块→→小天鹅中央空调产品库→→新风机组控制大样图→→仪器仪表图块→→制冷设计常用图例→→→常用制冷阀件图块→→→制冷设计常用图例→→综合楼空调施工图→排水工程标准图集→排水工程标准图集S1（上）→排水检查井图集02S515→青岛现场安全文明施工标准图籍→→01.木工棚、钢筋棚做法示意图→→02.和灰机、搅拌机防护棚示意图→→03.安全通道示意图（多层）→→04.安全通道示意图（高层）→→05.总、分配电箱防雨棚做法示意图Ⅰ→→06.总、分配电箱防雨棚做法示意图Ⅱ→→07.总分箱护栏及地面硬化图→→08.总分箱护栏及硬化地面尺寸图→→09.楼梯楼层阳台临边防护示意图→→10.屋面和楼层临边防护图→→11.基坑周边防护栏示意图→→12.洞口防护图→→13.电梯井口、内防护图→→14.脚手架搭设安全色踢脚板图→→15.脚手架内平网设置图→→16.脚手架外排阳角处做法示意图→→17.型钢悬挑处双斜支撑系统示意图→→18.落地式钢管接料平台→→19.悬挑式钢接料平台→→20.接料平台门正立面图→→21.接料平台门侧立面图→→22.接料平台门俯视图→→23.限重牌→→24.轮子锯钢丝网防护挡板图→人防通风FK01→弱电产品标准图集→→1.封面→→10.多层住宅访客对讲一层平面图→→11.多层住宅访客对讲标准层平面图→→12.高层大厦型访客对讲一层平面图→→13.高层大厦型访客对讲标准层平面图→→14.小区别墅报警及访客系统图→→15.小区别墅抄表及访客系统图→→16.小区别墅抄表、报警及访客系统图→→2.目录→→3.前言→→4.对讲图集→→5.带感应卡访客对讲系统图→→6.带感应卡可视访客对讲系统图→→7.别墅访客对讲一层平面图→→8.别墅访客对讲二层平面图→→9.别墅访客对讲三层平面图→→别墅访客对讲二层平面图→→别墅访客对讲三层平面图→→别墅访客对讲一层平面图→→带感应卡访客对讲系统图→→带感应卡可视访客对讲系统图→→对讲图集→→→1.前言→→→10.小区别墅联网系统图→→→11.三带一访客对讲系统图→→→12.多层住宅访客对讲一层平面图→→→13.多层住宅访客对讲标准层平面图→→→14.高层大厦型访客对讲一层平面图→→→15.高层大厦型访客对讲标准层平面图→→→16.别墅访客对讲一层平面图→→→17.别墅访客对讲二层平面图→→→18.别墅访客对讲三层平面图→→→2.目录→→→22.小区智能化一卡通系统方框图→→→23.电视监控系统示意图→→→24.医院护理呼叫系统图→→→25.医院护理呼叫系统图(单联网)→→→26.住宅小区四表远传系统图→→→3.直通式非可视访客对讲系统图→→→4.单元户户访客对讲系统图→→→5.高层大厦型访客对讲系统图→→→6.小区抄表和访客对讲联网系统图→→→7.小区多路报警和访客对讲联网系统图→→→8.小区抄表,多路报警和访客对讲联网系统图→→→9.门禁和访客对讲系统图→→对讲图集→→多层住宅访客对讲标准层平面图→→多层住宅访客对讲一层平面图→→封面→→高层大厦型访客对讲标准层平面图→→高层大厦型访客对讲一层平面图→→目录→→前言→→小区别墅报警及访客系统图→→小区别墅抄表、报警及访客系统图→→小区别墅抄表及访客系统图→施工图设计深度图样05K601→→1_图纸目录、说明及图例→→→07_住宅采暖设计及施工说明(下分双管式)→→→12_公共建筑采暖图纸目录、设计及施工说明、图例(下供下回双管系统) →→→17_空调通风图纸目录、使用标准图纸目录→→→18-19_空调通风设计及施工说明→→→43-44_图例→→→45_电制冷水冷式制冷机房图纸目录、设计及施工说明、图例→→→53_燃油蒸汽锅炉房设计施工说明、图纸目录、图例→→→60_水-水热交换站设计及施工说明→→→64_室内燃气管线设计及施工说明→→→66_液化气自然气化瓶组间设计及施工说明→→→68_室外热力管线图纸目录、设计及施工说明、图例（直埋敷设）→→2_系统、流程、原理图→→→20-21_空调水路系统流程图→→→22_空调通风风路系统流程图→→→27_防排烟系统流程图→→→34-35_空调自控原理图→→→39_户式中央空调水系统图（水管型式）→→→46_电制冷水冷式制冷机房管路系统流程图→→→54_燃油蒸汽锅炉房管路系统流程图→→→61_水-水热交换站管路系统流程图→→3_立管图→→→08_住宅采暖立管图(下分双管式)→→→13_公共建筑采暖立管图(下供下回双管系统)→→4_设备表→→→72-78_设备表→实用电气控制线路图册→室内管道支架及吊架03S402→室内热力管道支吊架→数字万用表电路图集→水表井及安装(S145)→水电站机电设计图集→水箱标准图→通风机附件安装K110-1～3→通用图例集→筒形风帽及附件96K150-1→卫生工程标准图集→屋面变形缝图集→现代UPS电源及电路图集→小型水电站机电设计图集→压力表安装图01R405→一户一表工程图集→硬塑料管配线安装98D467→园林景观设计详细图集→圆伞形风帽96K150-2→圆形钢筋砼清水池→圆锥形风帽96K150-3→智能建筑弱电工程设计施工图集97X700 （上、下册）→中南通用加固图集→轴流式通风机安装图94K101-1。
00DX001-建筑电气工程设计常用图形和文字符号
→00DX001 建筑电气工程设计常用图形和文字符号→00G514 吊车轨道联结及车挡→00G514（六）吊车轨道连接及车挡→01D203—2 6~10kV配电所二次接线(直流操作部分）→01D303-3 常用水泵控制电路图→01G123 贮水罐选用及安装→01R405 压力表安装图集→01R409 管道穿墙、屋面防水套管→01S201 室外消火栓安装→01S302 雨水斗→01SJ914 住宅卫生间→01SS105 常用小型仪表及特种阀门选用安装→01架空输电线路图集-——部件制造图→01架空输电线路图集—-—低压杆型及设备安装图→0205R103 热交换站工程设计施工图集→0298S102 98S102 卧式水泵隔振及其安装→02D501-2 等电位联结安装→02J915 公共建筑卫生间→02R110 燃气(油）锅炉房工程设计施工图集→02R111 小型立、卧式油罐图集→02R112 拱顶油罐图集→02S101 矩形给水箱→02S106 中小型冷却塔选用及安装→02S403 钢制管件→02S404 防水套管→02S515 排水检查井→02S515 排水检查井图集→02S701 砖砌化粪池→02SS104 二次供水消毒设备选用与安装→02SS405—1 硬聚氯乙烯（PVC—U）给水管安装→02SS405-1～4 给水塑料管安装→02SS405—2 无规共聚聚丙乙烯（PP-R）给水管安装→02SS405—3 铝塑复合给水管安装→02SS405-4 交联聚乙烯（PE—X)给水管安装→03D501—3 利用建筑物金属体做防雷接地装置→03D501—4 接地装置安装→03R102 蓄势式电锅炉房设计施工图集→03S401 管道和设备保温、防结露及电伴热→03S402 室内管道支架及吊架→03S402 室内管道支架及吊架图集(pdf格式)→03S407—1 建筑给水金属管道安装-铜管→03SG520—1 钢吊车梁→03SG520-2 钢吊车梁→03SS408 住宅厨、卫给排水管道安装→04D701-1 电气竖井设备安装→04D701—3 电缆桥架安装→04DX003 民用建筑工程电气施工图设计深度图样→04DX003 民用建筑工程电气施工图设计深度图样→04FD01 防空地下室电气设计示例→04FD02 防空地下室电气设备安装→04FK02 防空地下室通风设备安装图集→04FS01 防空地下室给排水设计图集→04FS02 防空地下室给排水设施安装→04G325 吊车轨道联结及车挡（适用于混凝土结构）→04S516 混凝土排水管道基础及接口→04S520 埋地塑料排水管道施工→04SG518—3 门式刚架轻型房屋钢结构（有吊车）→04X501—1火灾报警及消防控制→05D702—4 用户终端箱→05G525 吊车轨道联结及车挡(适用于钢结构）→05K232 分(集)水器分汽缸→05MR101 城市道路施工图设计深度图样→05RM0404 城市道路路缘石（2005年新标准)→05S108 倒流防止器安装→05SDX006 建筑电气常见问题分析及图示→05SDX006 民用建筑工程设计常见问题分析及图示（电气专业)》→10kV及以下供配电设计与安装图集(上册）→10KV及以下配电线路工程图集：设计·加工·安装。
DX 建筑电气工程设计常用图形和文字符号
→00DX001 建筑电气工程设计常用图形和文字符号→00G514 吊车轨道联结及车挡→00G514（六）吊车轨道连接及车挡→01D203-2 6~10kV配电所二次接线（直流操作部分）→01D303-3 常用水泵控制电路图→01G123 贮水罐选用及安装→01R405 压力表安装图集→01R409 管道穿墙、屋面防水套管→01S201 室外消火栓安装→01S302 雨水斗→01SJ914 住宅卫生间→01SS105 常用小型仪表及特种阀门选用安装→01架空输电线路图集---部件制造图→01架空输电线路图集---低压杆型及设备安装图→0205R103 热交换站工程设计施工图集→0298S102 98S102 卧式水泵隔振及其安装→02D501-2 等电位联结安装→02J915 公共建筑卫生间→02R110 燃气（油）锅炉房工程设计施工图集→02R111 小型立、卧式油罐图集→02R112 拱顶油罐图集→02S101 矩形给水箱→02S106 中小型冷却塔选用及安装→02S403 钢制管件→02S404 防水套管→02S515 排水检查井→02S515 排水检查井图集→02S701 砖砌化粪池→02SS104 二次供水消毒设备选用与安装→02SS405-1 硬聚氯乙烯（PVC-U）给水管安装→02SS405-1～4 给水塑料管安装→02SS405-2 无规共聚聚丙乙烯（PP-R）给水管安装→02SS405-3 铝塑复合给水管安装→02SS405-4 交联聚乙烯（PE-X）给水管安装→03D501-3 利用建筑物金属体做防雷接地装置→03D501-4 接地装置安装→03R102 蓄势式电锅炉房设计施工图集→03S401 管道和设备保温、防结露及电伴热→03S402 室内管道支架及吊架→03S402 室内管道支架及吊架图集(pdf格式)→03S407-1 建筑给水金属管道安装-铜管→03SG520-1 钢吊车梁→03SG520-2 钢吊车梁→03SS408 住宅厨、卫给排水管道安装→04D701-1 电气竖井设备安装→04D701-3 电缆桥架安装→04DX003 民用建筑工程电气施工图设计深度图样→04DX003 民用建筑工程电气施工图设计深度图样→04FD01 防空地下室电气设计示例→04FD02 防空地下室电气设备安装→04FK02 防空地下室通风设备安装图集→04FS01 防空地下室给排水设计图集→04FS02 防空地下室给排水设施安装→04G325 吊车轨道联结及车挡（适用于混凝土结构）→04S516 混凝土排水管道基础及接口→04S520 埋地塑料排水管道施工→04SG518-3 门式刚架轻型房屋钢结构（有吊车）→04X501—1火灾报警及消防控制→05D702-4 用户终端箱→05G525 吊车轨道联结及车挡（适用于钢结构）→05K232 分(集)水器分汽缸→05MR101 城市道路施工图设计深度图样→05RM0404 城市道路路缘石(2005年新标准)→05S108 倒流防止器安装→05SDX006 建筑电气常见问题分析及图示→05SDX006 民用建筑工程设计常见问题分析及图示（电气专业）》→10kV及以下供配电设计与安装图集（上册）→10KV及以下配电线路工程图集：设计·加工·安装.第二版→10KV及以下配电装置工程图集：设计·加工·安装→10kV开闭所配电站箱式变电站电缆分接箱典型方案图集→35～110KV送电线路工程图集：设计·加工·安装（上、下册）→35～110KV送电线路工程图集：设计·加工·安装.（上、下册）→35～110KV小型化无人值班变电站标准工程图集→86D170 380（220V）架空线路安装→86D171 6-10KV瓷横担架空线路安装→86D173 6-10千伏山区架空线路安装→86D265 杆上变压器台→86D266 落地式变压器台→86D468 钢管明配线安装→86SD566 利用建筑物金属体作防雷和接地装置安装→87J432 作业台钢梯及栏杆→87S159 管道和设备保温→87SR416-1 室外热力管道安装-地沟敷设→87SR416-2 室外热力管道地沟→88D263 变配电所常用设备构件安装（10KV及以下）→88D264 变压器室布置（200~1600KV A）→88D369 电气设备在轻钢龙骨隔墙及吊顶上的安装→89D174 35KV瓷横担架空线路→89D364 吊车移动电缆安装→89D462 钢索配线安装→90D367 常用低压配电设备安装→90D370 交流380伏鼠笼型电动机控制原理图→90D763 水箱及水池水位自动控制安装→90S319 水池附件→90S319水池附件→90S346 冷却塔→90T911（二）R型离心热水泵基础及安装→90T911（一）IS型离心水泵基础及安装→91D363 吊车裸滑触线安装→91D701-2 封闭式母线安装→92DQ13 防雷与接地装置图集→92S220 排水设备附件→92S220 排水设备附件构造及安装→92S220排水设备附件→92S303 医院卫生设备安装→93D165 户内电力电缆终端头→93D166 户外电力电缆终端头→93SD168 电力电缆终端头及接头→93T921-1 汽-水换热器→94D164 35KV及以下电缆敷设→94D801 爆炸和火灾危险环境电气线路和电气设备安装→94K101-1 轴流式通风机安装图→94K101-2 玻璃钢屋顶风机基础及安装→94K302 卫生间通风器安装图集→94R404 动力管道焊制管件设计选用图→94T903 集气罐制作及安装→94X104 地下通讯电缆敷设→95(03)G325 吊车轨道联结→95（03）G325 吊车轨道联结03局部修改→95G325 吊车轨道联结→95R402 室内热力管道支吊架→95R418 热力设备及管道保温（憎水膨胀珍珠岩制品）→95R419 低温设备及管道保冷（憎水膨胀珍珠岩制品）→95S223 排出口→95S235 雨水口→95S517排水管道出水口→95S518-1 雨水口（一）铸铁井圈→95S518-2 雨水口（二）混凝土井圈→95SS103 立式水泵隔振及其安装→96K150-1 筒形风帽及附件→96K150-2 圆伞形风帽→96K150-3 圆锥形风帽→96R311 燃油拱顶储罐选用图→96S341 建筑排水用PVC管安装→96S341 建筑排水用硬聚氯乙烯（PVC-U）管道安装→96SD181 线槽配线安装→96SD469 常用灯具安装→96SX501 火灾报警及消防控制→97D267 附设式变压器室布置(35kV)→97D374 低压母线分段断路器二次接线→97R407 热力设备与管道疏水装置→97SD576 等电位联结安装→97X700 智能建筑弱电工程设计施工图集（上、下册）→98D467 硬塑料管配线安装→98G359(三) 悬挂运输设备轨道→98K101-3 离心通风机安装图（A式在钢支架上安装）→98R109 常压密闭水箱→98S176 气压给水→98S176 增压稳压设备国标图集→98S205 消防增压稳压设备选用及安装(隔膜式气压罐)→98T901 管道及设备保温→98T902 管道及设备保冷→98系列建筑标准设计图集---防雷与接地工程→98系列建筑标准设计图集---燃气工程→99(03)D501-1建筑物防雷设施安装→99D163 矿物绝缘电缆敷设→99D176 6-10kV以下铁横担架空绝缘线路安装→99D268 干式变压器安装→99D270 35变6（10）KV变配电所二次接线（交流操作部分）→99D303-2 常用风机控制电路图→99D501-1、99（03）D501-1建筑物防雷设施安装→99K103 防排烟设备安装图集→99S202 室内消火栓安装→99S203 消防水泵接合器安装→99S304 给排水卫生设备安装图集→99SD767 液位测量装置安装→CR312.1 粗燃油过滤器→CR312.2 中燃油过滤器→CR312.3 细燃油过滤器→CR315 中间油箱→CR316.1 油罐保温→CR316.2 油管保温→D301-1~2 室内管线安装2002年合订本→D565(二）独立避雷针→D565(一) 独立避雷针→D701-1~3 封闭式母线及桥架安装（2004年合订本）→DQ1 金属管敷设→FK01-02 防空地下室通风设计2004年合订本→JB 4737-95-T 椭圆形封头→JB4710-92(钢制塔式容器)→JB-T 6296.1-92汽轮机管道附件弯头、三通、缩节→JB-T 6296.2-92汽轮机管道附件多焊衬环→JB-T 6296.3-92汽轮机管道附件氩弧焊多焊衬环→JB-T 6296.4-92汽轮机管道附件压力表针阀→JB-T 6296.6-92汽轮机管道附件螺塞→JS1-1 给水工程标准图集→K110-1～3 通风机附件安装200年合订本→K120-1～2(2002合订本) 风管蝶阀→N105 水泵进出口软性接头→PS1-1 排水工程标准图集→R108(二）圆形开式水箱→R108(一)方形开式水箱→R901 弹簧压力表安装图→R902 工业用玻璃水银温度计安装图→S01 给水图集→S1 给排水标准图集合订本(下)→S143 套筒阀门井→S143 元形立式阀门进及阀门套筒→S143 元形立式阀门井及阀门套筒→S144 阀门井→S144 矩形卧式阀门井→S145 水表井→S147 井盖铁爬梯及阀门开关把→S151(一) 水箱→S160 栓室水栓→S2 给排水标准图集合订本（上）→S2 给排水标准图集合订本（下）→S203 消防水泵接合器安装2003年局部修改版→S231 圆形雨水井→S3 给排水标准图集合订本（上）→S305 小型潜水排污泵选用与安装→S312 防水套管→S515 排水检查井2003年局部修改版→S517 排水管道出水口2003年局部修改版→S775(一) 40吨无阀滤池→S775_1_40吨无阀滤池→T905（二）圆形膨胀水箱→T905（一）方形膨胀水箱→T906（二）圆形凝结水箱→T906（一）方形凝结水箱→TJ16 单轨吊车梁通用图集→常用低压电器设备与成套装置外形安装尺寸及接线方案标准工程图集→城市居住区建筑电话通信设计安装图集→工艺管道安装设计施工图册(第三分册管道支吊架)→关于给排水国家标准设计图集号调整的情况→管架标准图→化工设备图册贮罐、计量罐→计算机防雷图集→建筑安装工程施工图集（第二版）01 消防、电梯、保温、水泵、风机工程→建筑安装工程施工图集（第二版）03 电气工程→建筑安装工程施工图集（第二版）04 给水排水卫生煤气工程→建筑安装工程施工图集（第二版）06 弱电工程→建筑安装工程施工图集（第一版）03 电气工程→建筑电气安装工程图集——设计·施工·材料第一集（第二版）→建筑电气设计实例图册（1）→建筑电气设计图集→建筑工程各类水泵电气控制图集→建筑工程设计施工安装图解全集→凯泉水泵系列安装图大样（16个）→冷却塔的组成和分类→辽SJ802-2 2002厨房卫生间垂直排烟系统→林德标准的管道支吊架图集→排水工程标准图集→排水工程标准图集S1（上）→配电线路典型装置图集→实用电气控制线路图册→室内消火栓安装修编简介→通信管道人孔和管块组群图集→卫生工程标准图集→增强聚丙烯（FRPP）管室外排水管道设计通用图→智能建筑设计与施工系列图集2 消防系统→智能建筑设计与施工系列图集3 通信网络系统→住宅电气安装图集全套→_微机开关电源显示器电路图集（二）→→《防雷与接地装置》92DQ13图集→《强制性条文应用示例》一电气专业→→01D203-2 6~10kV配电所二次接线（直流操作部分）→01D303-3 常用水泵控制电路图→01R405 压力表安装图集→01s201室外消火栓→01s302雨水斗→01SS105常用小型仪表及特种阀门选用安装→0205R103热交换站工程设计施工图集→02R110 燃气（油）锅炉房工程设计施工图集→02S515排水检查井→03D501-3利用建筑物金属体做防雷接地装置→03D501-4接地装置安装→03K404 低温热水地板辐射供暖系统施工安装→03S402室内管道支架及吊架→04D701-1 电气竖井设备安装→04D701-3 电缆桥架安装→04DX101-1→04FD01 防空地下室电气设计示例→04FD02 防空地下室电气设备安装→05d702-4用户终端箱→05K232 分(集)水器分汽缸→05SDX006（小）→10kV及以下变配电工程通用图集→10kV及以下供配电设计与安装图集（上、中、下册）→10kV及以下供配电设计与安装图集（上册）→10kV及以下供配电设计与安装图集（下册）→10kV及以下供配电设计与安装图集（中册）→10KV及以下配电线路工程图集：设计·加工·安装第二版→10KV及以下配电装置工程图集：设计·加工·安装→10kV开闭所配电站箱式变电站电缆分接箱典型方案图集→12层住宅楼电气→27.98S205 消防增压稳压设备选用及安装(隔膜式气压罐)→35～110kV变电工程通用图集：设计·加工安装·设备材料→35～110KV送电线路工程图集：设计·加工·安装（上、下册）→35～110KV小型化无人值班变电站标准工程图集：设计、加工安装、设备材料、概算→35KV线路部件加工图→90S319水池附件→90S346(1)冷却塔→90T911（二）R型离心热水泵基础及安装→90T911（一）IS型离心水泵基础及安装→91D701-2 封闭式母线安装→92S213(1)化粪池1→92S220排水设备附件→92s340或92S303→93T921-1汽-水换热器→94T903集气罐制作及安装→95S223排出口→95S235雨水口→96D301-1 线槽配线安装→96SX501 火灾报警及消防控制→98T901管道及设备保温→98T902管道及设备保冷→98系列建筑标准设计图集燃气工程→99(03)S203水泵结合器→99D303-2 常用风机控制电路图→99D501-1建筑物防雷设施安装→99J201-1平屋面建筑构造→99S304卫生设备安装→J925-2001 压形钢板、夹芯板屋面及墙体建筑构造（1）→T905（二）圆形膨胀水箱→T905（一）方形膨胀水箱→T906（二）圆形凝结水箱→T906（一）方形凝结水箱→安全设施标志标识标准化图册→玻璃钢屋顶风机基础及安装94K101-2→常用低压电器设备与成套装置外形安装尺寸及接线方案标准工程图集→初步设计深度图样05K602→挡土墙04J008→等电位联结安装(02D501-2)→低温热水地板辐射供暖系统安装→地暖图集→地下人防通风设备安装图集FK02→电气设计禁忌500例→电气设计禁忌手册→电气图→防排烟设备安装图99K103→风管蝶阀K120-1～2(2002合订本)→风管支吊架图集→钢筋混凝土梁图集→钢制管件02S403→高层钢结构建筑设计资料集→给水工程标准图集→管道工程施工及验收标准规范实务全书→国标图集04S901《民用建筑工程给水排水施工图设计深度图样》_高程表→国标图集04S901《民用建筑工程给水排水施工图设计深度图样》2_原理图→国标图集04S901《民用建筑工程给水排水施工图设计深度图样》设备和主要材料表→国标图集04S901《民用建筑工程给水排水施工图设计深度图样》图纸目录、说明及图例→华北地区98J1-工程做法→化粪池大样→家庭常用电子电器产品电路图集1→建筑安装工程施工图集（4）给水工程→建筑安装工程施工图集(电气工程)→建筑电气安装工程图集——设计·施工·材料第一集（第二版）→建筑电气工程设计常用图形和文字符号00DX001→建筑电气设计实例图册→建筑工程各类水泵电器控制图集→建筑工程设计施工安装图解全集→建筑工程设计施工系列图集工业管道工程（上、下册）→建筑设计施工安装图集全解→建筑围墙图集→建筑与装饰设计灯具图集→矩形钢筋混凝土清水池国标图集→矩形水箱图0102S101→空调机维修实用图集大全→矿物绝缘电缆敷设-99d163→离心通风机安装图（A式在钢支架上安装）98K101-3→牛脚→暖通空调常用标准图集→暖通空调常用图集→→CLass100无尘台设计图→→R OOFTOP风冷机组大样→→厂房地板辐射采暖图→→除尘器标准大样图→→阀门图块→→风机房平面布置大样图→→风机盘管、风口选用图→→风机盘管安装详图→→风口保温安装大样图纸→→高压蒸汽管道接点详图→→管道常用管件大样图→→管道管件图块→→管道横断面及支墩详图→→柜式空调机组配管图→→锅炉地基及辅机布置图→→过滤器风口安装祥图→→换热器总安装示意图→→空调机组各功能段样图→→空调设备侧视图大全→→→泵-聯軸式→→→泵-同軸式→→→風車-離心式吊掛→→→風車-離心式落地→→→風車-箱型吊掛→→→風車-箱型落地→→→風車-軸流吊掛→→→空調箱-吊掛式1→→→空調箱-吊掛式2→→→空調箱-立式1→→→空調箱-立式2→→→空調箱-臥式1→→→空調箱-臥式2→→→冷卻水塔-200~1K RT→→→冷卻水塔-3~605RT→→→冷卻水塔-70~175RT→→→冷卻水塔-低噪音方型→→→冷卻水塔-方型→→→主機-離心式→→→主機-螺旋式→→→主機-往復式→→空调箱标准大样图→→冷气机安装大样图→→暖通空调控制大样图二→→暖通空调控制大样图一→→皮带机标准大样图→→普通闸阀标准大样图→→室外空冷机组配管图→→水泵安装标准大样图→→水泵接管及浮动基础图→→水泵配管标准图→→水泵图块→→水泵轴测标准大样图→→水泥窑余热锅炉图→→酸雾净化塔局部大样图→→通风机标准大样图→→卫生洁具图块→→小天鹅中央空调产品库→→新风机组控制大样图→→仪器仪表图块→→制冷设计常用图例→→→常用制冷阀件图块→→→制冷设计常用图例→→综合楼空调施工图→排水工程标准图集→排水工程标准图集S1（上）→排水检查井图集02S515→青岛现场安全文明施工标准图籍→→01.木工棚、钢筋棚做法示意图→→02.和灰机、搅拌机防护棚示意图→→03.安全通道示意图（多层）→→04.安全通道示意图（高层）→→05.总、分配电箱防雨棚做法示意图Ⅰ→→06.总、分配电箱防雨棚做法示意图Ⅱ→→07.总分箱护栏及地面硬化图→→08.总分箱护栏及硬化地面尺寸图→→09.楼梯楼层阳台临边防护示意图→→10.屋面和楼层临边防护图→→11.基坑周边防护栏示意图→→12.洞口防护图→→13.电梯井口、内防护图→→14.脚手架搭设安全色踢脚板图→→15.脚手架内平网设置图→→16.脚手架外排阳角处做法示意图→→17.型钢悬挑处双斜支撑系统示意图→→18.落地式钢管接料平台→→19.悬挑式钢接料平台→→20.接料平台门正立面图→→21.接料平台门侧立面图→→22.接料平台门俯视图→→23.限重牌→→24.轮子锯钢丝网防护挡板图→人防通风FK01→弱电产品标准图集→→1.封面→→10.多层住宅访客对讲一层平面图→→11.多层住宅访客对讲标准层平面图→→12.高层大厦型访客对讲一层平面图→→13.高层大厦型访客对讲标准层平面图→→14.小区别墅报警及访客系统图→→15.小区别墅抄表及访客系统图→→16.小区别墅抄表、报警及访客系统图→→2.目录→→3.前言→→4.对讲图集→→5.带感应卡访客对讲系统图→→6.带感应卡可视访客对讲系统图→→7.别墅访客对讲一层平面图→→8.别墅访客对讲二层平面图→→9.别墅访客对讲三层平面图→→别墅访客对讲二层平面图→→别墅访客对讲三层平面图→→别墅访客对讲一层平面图→→带感应卡访客对讲系统图→→带感应卡可视访客对讲系统图→→对讲图集→→→1.前言→→→10.小区别墅联网系统图→→→11.三带一访客对讲系统图→→→12.多层住宅访客对讲一层平面图→→→13.多层住宅访客对讲标准层平面图→→→14.高层大厦型访客对讲一层平面图→→→15.高层大厦型访客对讲标准层平面图→→→16.别墅访客对讲一层平面图→→→17.别墅访客对讲二层平面图→→→18.别墅访客对讲三层平面图→→→2.目录→→→22.小区智能化一卡通系统方框图→→→23.电视监控系统示意图→→→24.医院护理呼叫系统图→→→25.医院护理呼叫系统图(单联网)→→→26.住宅小区四表远传系统图→→→3.直通式非可视访客对讲系统图→→→4.单元户户访客对讲系统图→→→5.高层大厦型访客对讲系统图→→→6.小区抄表和访客对讲联网系统图→→→7.小区多路报警和访客对讲联网系统图→→→8.小区抄表,多路报警和访客对讲联网系统图→→→9.门禁和访客对讲系统图→→对讲图集→→多层住宅访客对讲标准层平面图→→多层住宅访客对讲一层平面图→→封面→→高层大厦型访客对讲标准层平面图→→高层大厦型访客对讲一层平面图→→目录→→前言→→小区别墅报警及访客系统图→→小区别墅抄表、报警及访客系统图→→小区别墅抄表及访客系统图→施工图设计深度图样05K601→→1_图纸目录、说明及图例→→→07_住宅采暖设计及施工说明(下分双管式)→→→12_公共建筑采暖图纸目录、设计及施工说明、图例(下供下回双管系统) →→→17_空调通风图纸目录、使用标准图纸目录→→→18-19_空调通风设计及施工说明→→→43-44_图例→→→45_电制冷水冷式制冷机房图纸目录、设计及施工说明、图例→→→53_燃油蒸汽锅炉房设计施工说明、图纸目录、图例→→→60_水-水热交换站设计及施工说明→→→64_室内燃气管线设计及施工说明→→→66_液化气自然气化瓶组间设计及施工说明→→→68_室外热力管线图纸目录、设计及施工说明、图例（直埋敷设）→→2_系统、流程、原理图→→→20-21_空调水路系统流程图→→→22_空调通风风路系统流程图→→→27_防排烟系统流程图→→→34-35_空调自控原理图→→→39_户式中央空调水系统图（水管型式）→→→46_电制冷水冷式制冷机房管路系统流程图→→→54_燃油蒸汽锅炉房管路系统流程图→→→61_水-水热交换站管路系统流程图→→3_立管图→→→08_住宅采暖立管图(下分双管式)→→→13_公共建筑采暖立管图(下供下回双管系统)→→4_设备表→→→72-78_设备表→实用电气控制线路图册→室内管道支架及吊架03S402→室内热力管道支吊架→数字万用表电路图集→水表井及安装(S145)→水电站机电设计图集→水箱标准图→通风机附件安装K110-1～3→通用图例集→筒形风帽及附件96K150-1→卫生工程标准图集→屋面变形缝图集→现代UPS电源及电路图集→小型水电站机电设计图集→压力表安装图01R405→一户一表工程图集→硬塑料管配线安装98D467→园林景观设计详细图集→圆伞形风帽96K150-2→圆形钢筋砼清水池→圆锥形风帽96K150-3→智能建筑弱电工程设计施工图集97X700 （上、下册）→中南通用加固图集→轴流式通风机安装图94K101-1古希腊哲学大师亚里士多德说：人有两种，一种即“吃饭是为了活着”,一种是“活着是为了吃饭”.一个人之所以伟大，首先是因为他有超于常人的心。
00DX001 《建筑电气工程设计常用图形和文字符号》
00D X001《建筑电气工程设计常用图形和文字符号》中国建筑标准设计研究所出版的00DX001 《建筑电气工程设计常用图形和文字符号》规定：线路敷设方式标注：穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FJDG--紧定式电线管，KBG--扣压式电线管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC1|评论。
建筑电气工程设计常用图形和文字符号
YJV22--4*16 代表聚乙烯绝缘聚氯乙烯护套的电缆，22代表铠装（即在四条线的外面有一层铁皮包裹），一共4芯，截面积为16平方毫米。
YJV-3X4-SC25-HDPE50；YJV：交联聚乙烯电缆，3*4：三根四平方的。
SC25：电缆穿25的焊接钢管敷设，HDPE50是指50的波纹管敷设BV-5×16 SC32：导线型号为铜芯塑料绝缘线，5根16mm2，穿焊接钢管敷设。
BV-2×2.5：导线型号为铜芯塑料绝缘线，2根2.5mm2。
VV-5x2.5-SC32/WC/FC 指5*2.5平方的VV（规格）电缆穿32的焊接钢管沿墙或地面暗敷设。
FPC(15)-WC：穿阻燃半硬聚氯乙烯管敷设。
WP1-BV(3×50＋1×35)CT CE 表示：1号动力线路，导线型号为铜芯塑料绝缘，3根50mm2、1根35mm2，沿顶板面用电缆桥架敷设。
WL2-BV(3×2.5)SC15 WC 表示：2号照明线路、3根2.5mm 2铜芯塑料绝缘导线穿钢管沿墙暗敷。
ZR-BV 阻燃型铜芯聚氯乙烯绝缘电线。
NH-B-YJV铜芯交联聚乙烯绝缘聚氯乙烯护套B类成束阻燃型耐火电力电缆。
TMY-3（80*8）+1（60*6）：80*8表示ABC三相为80*8的铜排60*6为零排。
TMY是硬铜母（铜排母线）的意思。
RVS：铜芯pvc护套双绞线，通常用于公共广播系统/背景音乐系统布线，消防系统布线。
RVV：铜芯pvc内护pv外护平行护套线，通常用于弱电电源供电等。
BV，BV电线，全称是铜芯聚氯乙烯绝缘电线。
因为分类和用途是用来分布电流用的，属于布电线类，用字母B表示；绝缘材料为聚氯乙烯，用字母V表示，因而得。
开关器件符号说明：TIMS-125/80/43002 其中4表示四级；300：热磁脱扣器；2：电机保护用。
DZ47-60/3P-25：小型断路器，型号DZ47-60，三相25A。
C65N-16A：2P是指适使用C65小规格的断路器，最大分断电流为6000A，额定电流为16A，2P指双极的，VE-30mA指漏电保护电流为30mAC65N-C16/3P：C65指断路器型号，N表示分断电流为6000A，C16表示保护照明线路用，容量为16A，3P表示3极JDZ10-6 6000/100 0.2/1 （电压互感器）：J 电压互感器V oltage transformer；D 单相Single phase；Z 浇注式Casting type；10 设计序号Design Number；6电压等级（kV）V oltage class(kV)；6000/100 额定电压比；0.2/1准确等级电度表型号DD28；DD10；DD862。
00DX001 《建筑电气工程设计常用图形和文字符号》
中国建筑标准设计研究所出版的00DX001 《建筑电气工程设计常用图形和文字符号》规定：线路敷设方式标注：穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FJDG--紧定式电线管，KBG--扣压式电线管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC1|评论。
建筑电气工程设计常用图形和文字符号
电缆敷设方式与代号线管的代号及敷设方式一、线管的代号根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：1、电缆电线穿管，先计算要穿的导线总截面积（电线、电缆的外径的平方x0.7854x电线根数）计算结果应小于或等于管·子截面的40％。
一般电气设计都在电气说明书上一穿管表供参考。
其它电工书或电线电缆产品介绍的册子也有表供查阅。
2、还有先算导线的总截面积，然后留出约1/3的余量，例如：0.666平方毫米的导线，用1平方毫米管内径的穿管。
3、在什么情况下，应将电缆加上穿管保护？管子直径怎样选择？①、电缆引入引出建筑物，隧道处，楼板及主要墙壁；②、引出地面两米高，地下 250mm 深；③、电缆与地下管道交叉或接近时距离不合规定者；④、电缆与道路，电车轨道和铁路交叉时；⑤、厂区可能受到机械损伤及行人易接近的地点。
4、选择管径时，内径要比外径大 50 ％。
5、W（无拼音首）D（低）Z（阻）B级--YJ（交联聚乙烯）Y（聚烯烃）W（无拼音首）D（低）：无卤低烟（习惯称低烟无卤）WDZB-YJY---低烟无卤B级阻燃--交联聚乙烯绝缘聚烯烃护套电力电缆WDZBN-YJY--低烟无卤B级阻燃耐火--交联聚乙烯绝缘聚烯烃护套电力电缆WDZC-BYJ---低烟无卤C级阻燃--铜芯交联聚乙烯绝缘电线如有F：WDZC-BYJ（F）---低烟无卤C级阻燃--铜芯辐照交联聚乙烯绝缘电线四、线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设五、线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设六、线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内七、配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位1表示2根导线2表示3根导线N表示n根导线八、电缆的敷设：工序：材料一运输、保管—电缆管敷设及电缆桥架安装—电缆安装前的绝缘电阻测试—电缆敷设。
建筑电气工程设计常用图形和文字符号
→00DX001 建筑电气工程设计常用图形和文字符号→00G514 吊车轨道联结及车挡→00G514（六）吊车轨道连接及车挡→01D203-2 6~10kV配电所二次接线（直流操作部分）→01D303-3 常用水泵控制电路图→01G123 贮水罐选用及安装→01R405 压力表安装图集→01R409 管道穿墙、屋面防水套管→01S201 室外消火栓安装→01S302 雨水斗→01SJ914 住宅卫生间→01SS105 常用小型仪表及特种阀门选用安装→01架空输电线路图集---部件制造图→01架空输电线路图集---低压杆型及设备安装图→0205R103 热交换站工程设计施工图集→0298S102 98S102 卧式水泵隔振及其安装→02D501-2 等电位联结安装→02J915 公共建筑卫生间→02R110 燃气（油）锅炉房工程设计施工图集→02R111 小型立、卧式油罐图集→02R112 拱顶油罐图集→02S101 矩形给水箱→02S106 中小型冷却塔选用及安装→02S403 钢制管件→02S404 防水套管→02S515 排水检查井→02S515 排水检查井图集→02S701 砖砌化粪池→02SS104 二次供水消毒设备选用与安装→02SS405-1 硬聚氯乙烯（PVC-U）给水管安装→02SS405-1～4 给水塑料管安装→02SS405-2 无规共聚聚丙乙烯（PP-R）给水管安装→02SS405-3 铝塑复合给水管安装→02SS405-4 交联聚乙烯（PE-X）给水管安装→03D501-3 利用建筑物金属体做防雷接地装置→03D501-4 接地装置安装→03R102 蓄势式电锅炉房设计施工图集→03S401 管道和设备保温、防结露及电伴热→03S402 室内管道支架及吊架→03S402 室内管道支架及吊架图集(pdf格式)→03S407-1 建筑给水金属管道安装-铜管→03SG520-1 钢吊车梁→03SG520-2 钢吊车梁→03SS408 住宅厨、卫给排水管道安装→04D701-1 电气竖井设备安装→04D701-3 电缆桥架安装→04DX003 民用建筑工程电气施工图设计深度图样→04DX003 民用建筑工程电气施工图设计深度图样→04FD01 防空地下室电气设计示例→04FD02 防空地下室电气设备安装→04FK02 防空地下室通风设备安装图集→04FS01 防空地下室给排水设计图集→04FS02 防空地下室给排水设施安装→04G325 吊车轨道联结及车挡（适用于混凝土结构）→04S516 混凝土排水管道基础及接口→04S520 埋地塑料排水管道施工→04SG518-3 门式刚架轻型房屋钢结构（有吊车）→04X501—1火灾报警及消防控制→05D702-4 用户终端箱→05G525 吊车轨道联结及车挡（适用于钢结构）→05K232 分(集)水器分汽缸→05MR101 城市道路施工图设计深度图样→05RM0404 城市道路路缘石(2005年新标准)→05S108 倒流防止器安装→05SDX006 建筑电气常见问题分析及图示→05SDX006 民用建筑工程设计常见问题分析及图示（电气专业）》→10kV及以下供配电设计与安装图集（上册）→10KV及以下配电线路工程图集：设计·加工·安装.第二版→10KV及以下配电装置工程图集：设计·加工·安装→10kV开闭所配电站箱式变电站电缆分接箱典型方案图集→35～110KV送电线路工程图集：设计·加工·安装（上、下册）→35～110KV送电线路工程图集：设计·加工·安装.（上、下册）→35～110KV小型化无人值班变电站标准工程图集→86D170 380（220V）架空线路安装→86D171 6-10KV瓷横担架空线路安装→86D173 6-10千伏山区架空线路安装→86D265 杆上变压器台→86D266 落地式变压器台→86D468 钢管明配线安装→86SD566 利用建筑物金属体作防雷和接地装置安装→87J432 作业台钢梯及栏杆→87S159 管道和设备保温→87SR416-1 室外热力管道安装-地沟敷设→87SR416-2 室外热力管道地沟→88D263 变配电所常用设备构件安装（10KV及以下）→88D264 变压器室布置（200~1600KVA）→88D369 电气设备在轻钢龙骨隔墙及吊顶上的安装→89D174 35KV瓷横担架空线路→89D364 吊车移动电缆安装→89D462 钢索配线安装→90D367 常用低压配电设备安装→90D370 交流380伏鼠笼型电动机控制原理图→90D763 水箱及水池水位自动控制安装→90S319 水池附件→90S319水池附件→90S346 冷却塔→90T911（二）R型离心热水泵基础及安装→90T911（一）IS型离心水泵基础及安装→91D363 吊车裸滑触线安装→91D701-2 封闭式母线安装→92DQ13 防雷与接地装置图集→92S220 排水设备附件→92S220 排水设备附件构造及安装→92S220排水设备附件→92S303 医院卫生设备安装→93D165 户内电力电缆终端头→93D166 户外电力电缆终端头→93SD168 电力电缆终端头及接头→93T921-1 汽-水换热器→94D164 35KV及以下电缆敷设→94D801 爆炸和火灾危险环境电气线路和电气设备安装→94K101-1 轴流式通风机安装图→94K101-2 玻璃钢屋顶风机基础及安装→94K302 卫生间通风器安装图集→94R404 动力管道焊制管件设计选用图→94T903 集气罐制作及安装→94X104 地下通讯电缆敷设→95(03)G325 吊车轨道联结→95（03）G325 吊车轨道联结03局部修改→95G325 吊车轨道联结→95R402 室内热力管道支吊架→95R418 热力设备及管道保温（憎水膨胀珍珠岩制品）→95R419 低温设备及管道保冷（憎水膨胀珍珠岩制品）→95S223 排出口→95S235 雨水口→95S517排水管道出水口→95S518-1 雨水口（一）铸铁井圈→95S518-2 雨水口（二）混凝土井圈→95SS103 立式水泵隔振及其安装→96K150-1 筒形风帽及附件→96K150-2 圆伞形风帽→96K150-3 圆锥形风帽→96R311 燃油拱顶储罐选用图→96S341 建筑排水用PVC管安装→96S341 建筑排水用硬聚氯乙烯（PVC-U）管道安装→96SD181 线槽配线安装→96SD469 常用灯具安装→96SX501 火灾报警及消防控制→97D267 附设式变压器室布置(35kV)→97D374 低压母线分段断路器二次接线→97R407 热力设备与管道疏水装置→97SD576 等电位联结安装→97X700 智能建筑弱电工程设计施工图集（上、下册）→98D467 硬塑料管配线安装→98G359(三) 悬挂运输设备轨道→98K101-3 离心通风机安装图（A式在钢支架上安装）→98R109 常压密闭水箱→98S176 气压给水→98S176 增压稳压设备国标图集→98S205 消防增压稳压设备选用及安装(隔膜式气压罐)→98T901 管道及设备保温→98T902 管道及设备保冷→98系列建筑标准设计图集---防雷与接地工程→98系列建筑标准设计图集---燃气工程→99(03)D501-1建筑物防雷设施安装→99D163 矿物绝缘电缆敷设→99D176 6-10kV以下铁横担架空绝缘线路安装→99D268 干式变压器安装→99D270 35变6（10）KV变配电所二次接线（交流操作部分）→99D303-2 常用风机控制电路图→99D501-1、99（03）D501-1建筑物防雷设施安装→99K103 防排烟设备安装图集→99S202 室内消火栓安装→99S203 消防水泵接合器安装→99S304 给排水卫生设备安装图集→99SD767 液位测量装置安装→CR312.1 粗燃油过滤器→CR312.2 中燃油过滤器→CR312.3 细燃油过滤器→CR315 中间油箱→CR316.1 油罐保温→CR316.2 油管保温→D301-1~2 室内管线安装2002年合订本→D565(二）独立避雷针→D565(一) 独立避雷针→D701-1~3 封闭式母线及桥架安装（2004年合订本）→DQ1 金属管敷设→FK01-02 防空地下室通风设计2004年合订本→JB 4737-95-T 椭圆形封头→JB4710-92(钢制塔式容器)→JB-T 6296.1-92汽轮机管道附件弯头、三通、缩节→JB-T 6296.2-92汽轮机管道附件多焊衬环→JB-T 6296.3-92汽轮机管道附件氩弧焊多焊衬环→JB-T 6296.4-92汽轮机管道附件压力表针阀→JB-T 6296.6-92汽轮机管道附件螺塞→JS1-1 给水工程标准图集→K110-1～3 通风机附件安装200年合订本→K120-1～2(2002合订本) 风管蝶阀→N105 水泵进出口软性接头→PS1-1 排水工程标准图集→R108(二）圆形开式水箱→R108(一)方形开式水箱→R901 弹簧压力表安装图→R902 工业用玻璃水银温度计安装图→S01 给水图集→S1 给排水标准图集合订本(下)→S143 套筒阀门井→S143 元形立式阀门进及阀门套筒→S143 元形立式阀门井及阀门套筒→S144 阀门井→S144 矩形卧式阀门井→S145 水表井→S147 井盖铁爬梯及阀门开关把→S151(一) 水箱→S160 栓室水栓→S2 给排水标准图集合订本（上）→S2 给排水标准图集合订本（下）→S203 消防水泵接合器安装 2003年局部修改版→S231 圆形雨水井→S3 给排水标准图集合订本（上）→S305 小型潜水排污泵选用与安装→S312 防水套管→S515 排水检查井2003年局部修改版→S517 排水管道出水口2003年局部修改版→S775(一) 40吨无阀滤池→S775_1_40吨无阀滤池→T905（二）圆形膨胀水箱→T905（一）方形膨胀水箱→T906（二）圆形凝结水箱→T906（一）方形凝结水箱→TJ16 单轨吊车梁通用图集→常用低压电器设备与成套装置外形安装尺寸及接线方案标准工程图集→城市居住区建筑电话通信设计安装图集→工艺管道安装设计施工图册(第三分册管道支吊架)→关于给排水国家标准设计图集号调整的情况→管架标准图→化工设备图册贮罐、计量罐→计算机防雷图集→建筑安装工程施工图集（第二版）01 消防、电梯、保温、水泵、风机工程→建筑安装工程施工图集（第二版）03 电气工程→建筑安装工程施工图集（第二版）04 给水排水卫生煤气工程→建筑安装工程施工图集（第二版）06 弱电工程→建筑安装工程施工图集（第一版）03 电气工程→建筑电气安装工程图集——设计·施工·材料第一集（第二版）→建筑电气设计实例图册（1）→建筑电气设计图集→建筑工程各类水泵电气控制图集→建筑工程设计施工安装图解全集→凯泉水泵系列安装图大样（16个）→冷却塔的组成和分类→辽 SJ802-2 2002厨房卫生间垂直排烟系统→林德标准的管道支吊架图集→排水工程标准图集→排水工程标准图集S1（上）→配电线路典型装置图集→实用电气控制线路图册→室内消火栓安装修编简介→通信管道人孔和管块组群图集→卫生工程标准图集→增强聚丙烯（FRPP）管室外排水管道设计通用图→智能建筑设计与施工系列图集 2 消防系统→智能建筑设计与施工系列图集 3 通信网络系统→住宅电气安装图集全套→_微机开关电源显示器电路图集（二）→→《防雷与接地装置》92DQ13图集→《强制性条文应用示例》一电气专业→→01D203-2 6~10kV配电所二次接线（直流操作部分）→01D303-3 常用水泵控制电路图→01R405 压力表安装图集→01s201室外消火栓→01s302雨水斗→01SS105常用小型仪表及特种阀门选用安装→0205R103热交换站工程设计施工图集→02R110 燃气（油）锅炉房工程设计施工图集→02S515排水检查井→03D501-3利用建筑物金属体做防雷接地装置→03D501-4接地装置安装→03K404 低温热水地板辐射供暖系统施工安装→03S402室内管道支架及吊架→04D701-1 电气竖井设备安装→04D701-3 电缆桥架安装→04DX101-1→04FD01 防空地下室电气设计示例→04FD02 防空地下室电气设备安装→05d702-4用户终端箱→05K232 分(集)水器分汽缸→05SDX006（小）→10kV及以下变配电工程通用图集→10kV及以下供配电设计与安装图集（上、中、下册）→10kV及以下供配电设计与安装图集（上册）→10kV及以下供配电设计与安装图集（下册）→10kV及以下供配电设计与安装图集（中册）→10KV及以下配电线路工程图集：设计·加工·安装第二版→10KV及以下配电装置工程图集：设计·加工·安装→10kV开闭所配电站箱式变电站电缆分接箱典型方案图集→12层住宅楼电气→27.98S205 消防增压稳压设备选用及安装(隔膜式气压罐)→35～110kV变电工程通用图集：设计·加工安装·设备材料→35～110KV送电线路工程图集：设计·加工·安装（上、下册）→35～110KV小型化无人值班变电站标准工程图集：设计、加工安装、设备材料、概算→35KV线路部件加工图→90S319水池附件→90S346(1)冷却塔→90T911（二）R型离心热水泵基础及安装→90T911（一）IS型离心水泵基础及安装→91D701-2 封闭式母线安装→92S213(1)化粪池1→92S220排水设备附件→92s340或92S303→93T921-1汽-水换热器→94T903集气罐制作及安装→95S223排出口→95S235雨水口→96D301-1 线槽配线安装→96SX501 火灾报警及消防控制→98T901管道及设备保温→98T902管道及设备保冷→98系列建筑标准设计图集燃气工程→99(03)S203水泵结合器→99D303-2 常用风机控制电路图→99D501-1建筑物防雷设施安装→99J201-1平屋面建筑构造→99S304卫生设备安装→J925-2001 压形钢板、夹芯板屋面及墙体建筑构造（1）→T905（二）圆形膨胀水箱→T905（一）方形膨胀水箱→T906（二）圆形凝结水箱→T906（一）方形凝结水箱→安全设施标志标识标准化图册→玻璃钢屋顶风机基础及安装 94K101-2→常用低压电器设备与成套装置外形安装尺寸及接线方案标准工程图集→初步设计深度图样 05K602→挡土墙 04J008→等电位联结安装(02D501-2)→低温热水地板辐射供暖系统安装→地暖图集→地下人防通风设备安装图集FK02→电气设计禁忌500例→电气设计禁忌手册→电气图→防排烟设备安装图 99K103→风管蝶阀K120-1～2(2002合订本)→风管支吊架图集→钢筋混凝土梁图集→钢制管件02S403→高层钢结构建筑设计资料集→给水工程标准图集→管道工程施工及验收标准规范实务全书→国标图集04S901《民用建筑工程给水排水施工图设计深度图样》_高程表→国标图集04S901《民用建筑工程给水排水施工图设计深度图样》2_原理图→国标图集04S901《民用建筑工程给水排水施工图设计深度图样》设备和主要材料表→国标图集04S901《民用建筑工程给水排水施工图设计深度图样》图纸目录、说明及图例→华北地区98J1-工程做法→化粪池大样→家庭常用电子电器产品电路图集1→建筑安装工程施工图集（4）给水工程→建筑安装工程施工图集(电气工程)→建筑电气安装工程图集——设计·施工·材料第一集（第二版）→建筑电气工程设计常用图形和文字符号00DX001→建筑电气设计实例图册→建筑工程各类水泵电器控制图集→建筑工程设计施工安装图解全集→建筑工程设计施工系列图集工业管道工程（上、下册）→建筑设计施工安装图集全解→建筑围墙图集→建筑与装饰设计灯具图集→矩形钢筋混凝土清水池国标图集→矩形水箱图0102S101→空调机维修实用图集大全→矿物绝缘电缆敷设-99d163→离心通风机安装图（A式在钢支架上安装）98K101-3→牛脚→暖通空调常用标准图集→暖通空调常用图集→→CLass100无尘台设计图→→ROOFTOP风冷机组大样→→厂房地板辐射采暖图→→除尘器标准大样图→→阀门图块→→风机房平面布置大样图→→风机盘管、风口选用图→→风机盘管安装详图→→风口保温安装大样图纸→→高压蒸汽管道接点详图→→管道常用管件大样图→→管道管件图块→→管道横断面及支墩详图→→柜式空调机组配管图→→锅炉地基及辅机布置图→→过滤器风口安装祥图→→换热器总安装示意图→→空调机组各功能段样图→→空调设备侧视图大全→→→泵-聯軸式→→→泵-同軸式→→→風車-離心式吊掛→→→風車-離心式落地→→→風車-箱型吊掛→→→風車-箱型落地→→→風車-軸流吊掛→→→空調箱-吊掛式1→→→空調箱-吊掛式2→→→空調箱-立式1→→→空調箱-立式2→→→空調箱-臥式1→→→空調箱-臥式2→→→冷卻水塔-200~1K RT→→→冷卻水塔-3~605RT→→→冷卻水塔-70~175RT→→→冷卻水塔-低噪音方型→→→冷卻水塔-方型→→→主機-離心式→→→主機-螺旋式→→→主機-往復式→→空调箱标准大样图→→冷气机安装大样图→→暖通空调控制大样图二→→暖通空调控制大样图一→→皮带机标准大样图→→普通闸阀标准大样图→→室外空冷机组配管图→→水泵安装标准大样图→→水泵接管及浮动基础图→→水泵配管标准图→→水泵图块→→水泵轴测标准大样图→→水泥窑余热锅炉图→→酸雾净化塔局部大样图→→通风机标准大样图→→卫生洁具图块→→小天鹅中央空调产品库→→新风机组控制大样图→→仪器仪表图块→→制冷设计常用图例→→→常用制冷阀件图块→→→制冷设计常用图例→→综合楼空调施工图→排水工程标准图集→排水工程标准图集S1（上）→排水检查井图集02S515→青岛现场安全文明施工标准图籍→→01.木工棚、钢筋棚做法示意图→→02.和灰机、搅拌机防护棚示意图→→03.安全通道示意图（多层）→→04.安全通道示意图（高层）→→05.总、分配电箱防雨棚做法示意图Ⅰ→→06.总、分配电箱防雨棚做法示意图Ⅱ→→07.总分箱护栏及地面硬化图→→08.总分箱护栏及硬化地面尺寸图→→09.楼梯楼层阳台临边防护示意图→→10.屋面和楼层临边防护图→→11.基坑周边防护栏示意图→→12.洞口防护图→→13.电梯井口、内防护图→→14.脚手架搭设安全色踢脚板图→→15.脚手架内平网设置图→→16.脚手架外排阳角处做法示意图→→17.型钢悬挑处双斜支撑系统示意图→→18.落地式钢管接料平台→→19.悬挑式钢接料平台→→20.接料平台门正立面图→→21.接料平台门侧立面图→→22.接料平台门俯视图→→23.限重牌→→24.轮子锯钢丝网防护挡板图→人防通风FK01→弱电产品标准图集→→1.封面→→10.多层住宅访客对讲一层平面图→→11.多层住宅访客对讲标准层平面图→→12.高层大厦型访客对讲一层平面图→→13.高层大厦型访客对讲标准层平面图→→14.小区别墅报警及访客系统图→→15.小区别墅抄表及访客系统图→→16.小区别墅抄表、报警及访客系统图→→2.目录→→3.前言→→4.对讲图集→→5.带感应卡访客对讲系统图→→6.带感应卡可视访客对讲系统图→→7.别墅访客对讲一层平面图→→8.别墅访客对讲二层平面图→→9.别墅访客对讲三层平面图→→别墅访客对讲二层平面图→→别墅访客对讲三层平面图→→别墅访客对讲一层平面图→→带感应卡访客对讲系统图→→带感应卡可视访客对讲系统图→→对讲图集→→→1.前言→→→10.小区别墅联网系统图→→→11.三带一访客对讲系统图→→→12.多层住宅访客对讲一层平面图→→→13.多层住宅访客对讲标准层平面图→→→14.高层大厦型访客对讲一层平面图→→→15.高层大厦型访客对讲标准层平面图→→→16.别墅访客对讲一层平面图→→→17.别墅访客对讲二层平面图→→→18.别墅访客对讲三层平面图→→→2.目录→→→22.小区智能化一卡通系统方框图→→→23.电视监控系统示意图→→→24.医院护理呼叫系统图→→→25.医院护理呼叫系统图(单联网)→→→26.住宅小区四表远传系统图→→→3.直通式非可视访客对讲系统图→→→4.单元户户访客对讲系统图→→→5.高层大厦型访客对讲系统图→→→6.小区抄表和访客对讲联网系统图→→→7.小区多路报警和访客对讲联网系统图→→→8.小区抄表,多路报警和访客对讲联网系统图→→→9.门禁和访客对讲系统图→→对讲图集→→多层住宅访客对讲标准层平面图→→多层住宅访客对讲一层平面图→→封面→→高层大厦型访客对讲标准层平面图→→高层大厦型访客对讲一层平面图→→目录→→前言→→小区别墅报警及访客系统图→→小区别墅抄表、报警及访客系统图→→小区别墅抄表及访客系统图→施工图设计深度图样 05K601→→1_图纸目录、说明及图例→→→07_住宅采暖设计及施工说明(下分双管式)→→→12_公共建筑采暖图纸目录、设计及施工说明、图例(下供下回双管系统) →→→17_空调通风图纸目录、使用标准图纸目录→→→18-19_空调通风设计及施工说明→→→43-44_图例→→→45_电制冷水冷式制冷机房图纸目录、设计及施工说明、图例→→→53_燃油蒸汽锅炉房设计施工说明、图纸目录、图例→→→60_水-水热交换站设计及施工说明→→→64_室内燃气管线设计及施工说明→→→66_液化气自然气化瓶组间设计及施工说明→→→68_室外热力管线图纸目录、设计及施工说明、图例（直埋敷设）→→2_系统、流程、原理图→→→20-21_空调水路系统流程图→→→22_空调通风风路系统流程图→→→27_防排烟系统流程图→→→34-35_空调自控原理图→→→39_户式中央空调水系统图（水管型式）→→→46_电制冷水冷式制冷机房管路系统流程图→→→54_燃油蒸汽锅炉房管路系统流程图→→→61_水-水热交换站管路系统流程图→→3_立管图→→→08_住宅采暖立管图(下分双管式)→→→13_公共建筑采暖立管图(下供下回双管系统)→→4_设备表→→→72-78_设备表→实用电气控制线路图册→室内管道支架及吊架03S402→室内热力管道支吊架→数字万用表电路图集→水表井及安装(S145)→水电站机电设计图集→水箱标准图→通风机附件安装K110-1～3→通用图例集→筒形风帽及附件 96K150-1→卫生工程标准图集→屋面变形缝图集→现代UPS电源及电路图集→小型水电站机电设计图集→压力表安装图01R405→一户一表工程图集→硬塑料管配线安装98D467→园林景观设计详细图集→圆伞形风帽 96K150-2→圆形钢筋砼清水池→圆锥形风帽 96K150-3→智能建筑弱电工程设计施工图集97X700 （上、下册）→中南通用加固图集→轴流式通风机安装图 94K101-1。
00DX001 《建筑电气工程设计常用图形和文字符号》
中国建筑标准设计研究所出版的00DX001 《建筑电气工程设计常用图形和文字符号》规定：线路敷设方式标注：穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC页脚内容1沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FJDG--紧定式电线管，KBG--扣压式电线管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟页脚内容2BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT页脚内容3穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE页脚内容4地板或地面下敷设：FC1|评论页脚内容5。
D 《建筑电气工程设计常用图形和文字符号》
中国建筑标准设计研究所出版的00DX001 《建筑电气工程设计常用图形和文字符号》规定：线路敷设方式标注：穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FJDG--紧定式电线管，KBG--扣压式电线管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC1|评论。
00DX001 《建筑电气工程设计常用图
中国建筑标准设计研究所出版的00DX001《建筑电气工程设计常用图形和文字符号》规定：线路敷设方式标注：穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨xx（屋架）敷设：AB暗敷在xx：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FJDG--紧定式电线管，KBG--扣压式电线管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在xxCLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，xxWE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨xx（屋架）敷设：AB暗敷在xx：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC1|评论。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《建筑电气工程设计常用图形和文字符号》YJV22--4*16 代表聚乙烯绝缘聚氯乙烯护套的电缆，22代表铠装（即在四条线的外面有一层铁皮包裹），一共4芯，截面积为16平方毫米。
YJV-3X4-SC25-HDPE50；YJV：交联聚乙烯电缆，3*4：三根四平方的。
SC25：电缆穿25的焊接钢管敷设，HDPE50是指50的波纹管敷设BV-5×16 SC32：导线型号为铜芯塑料绝缘线，5根16mm2，穿焊接钢管敷设。
BV-2×2.5：导线型号为铜芯塑料绝缘线，2根2.5mm2。
VV-5x2.5-SC32/WC/FC 指5*2.5平方的（规格）电缆穿32的焊接钢管沿墙或地面暗敷设。
FPC(15)-WC：穿阻燃半硬聚氯乙烯管敷设。
WP1-BV(3×50＋1×35)CT CE 表示：1号动力线路，导线型号为铜芯塑料绝缘，3根50mm2、1根35mm2，沿顶板面用电缆桥架敷设。
WL2-BV(3×2.5)SC15WC 表示：2号照明线路、3根2.5mm 2铜芯塑料绝缘导线穿钢管沿墙暗敷。
Z R-BV阻燃型铜芯聚氯乙烯绝缘电线。
NH-B-YJV铜芯交联聚乙烯绝缘聚氯乙烯护套B类成束阻燃型耐火电力电缆。
T M Y-3（80*8）+1（60*6）：80*8表示A B C三相为80*8的铜排60*6为零排。
TMY是硬铜母（铜排母线）的意思。
RVS：铜芯pvc护套双绞线，通常用于公共广播系统背景音乐系统布线，消防系统布线。
RVV：铜芯pvc内护p v外护平行护套线，通常用于弱电电源供电等。
BV，B V电线，全称是铜芯聚氯乙烯绝缘电线。
因为分类和用途是用来分布电流用的，属于布电线类，用字母B表示；绝缘材料为聚氯乙烯，用字母V表示，因而得。
开关器件符号说明：TIMS-125/80/43002 其中4表示四级；300：热磁脱扣器；2：电机保护用。
DZ47-60/3P-25：小型断路器，型号DZ47-60，三相25A。
C65N-16A：2P是指适使用C65小规格的断路器，最大分断电流为6000A，额定电流为16A，2P指双极的，VE-30mA指漏电保护电流为30mAC65N-C16/3P：C65指断路器型号，N表示分断电流为6000A，C16表示保护照明线路用，容量为16A，3P表示3极JDZ10-6 6000/100 0.2/1 （电压互感器）：J 电压互感器Voltage transformer； D 单相Single phase；Z 浇注式Casting type；10 设计序号Design Number；6电压等级（kV）Voltage class(kV)；6000/100 额定电压比；0.2/1准确等级电度表型号DD28；DD10；DD862。
第一个字母D 代表电度表；第二个字母T 代表三相（单相为D）；后面的数字是各生产厂商定的。
DD－单相, 如DD862DT－三相四线, D T862DS－三相三线如D S862F－复费率, 如D D SF855Y－预付费, 如D D SY855S－电子式, 如D D S855敷设方式和敷设部位敷设方式：SC:穿焊接钢管敷设；CT:用电缆桥架敷设;敷设部位：W E：沿墙面敷设；W C：暗敷设在墙内；F C：暗敷设在地面或地板内；C C：暗敷设在屋面或顶板内；B M G1是负荷开关，SB是塑壳断路器，BM7是分断能力10KA的微断。
IP防护等级：IP40：4（接触电气设备保护和外来物保护等级）——防护1.0mm直径和更大的固体外来体探测器（球体直径为1.0mm,不应完全进入）。
0（电气设备防水保护等级）——无防护IP30：3（接触电气设备保护和外来物保护等级）——防护2.5mm直径和更大的固体外来体探测器（球体直径为2.5mm,不应完全进入）。
0（电气设备防水保护等级）——无防护IP20：2（第一个数字）——防护12.5mm直径和更大的固体外来体探测器（球体直径为12.5mm,不应完全进入）。
0（第二个数字）——无防护。
IP54：5（第一个数字）——防护灰尘，不可能完全阻止灰尘进入，但灰尘进入的数量不会对设备造成伤害。
4（第二个数字）——防护喷水，从每个方向对准柜体的喷水都不应引起损害。
术语说明色别应为L1相黄色，L2相绿色，L3相红色。
回路：电流通过器件或其他介质后流回电源的通路。
通常指闭合电路。
通路：能构成电流的流通能形成闭合回路的路(也就是电流能从电源正极流出,再从负极流进)称之为通路。
通路是在电路中，处处连通的电路。
高压断路器：在电路正常时，用来接通或切断负荷电流；在电路发生故障时，用来切断巨大的短路电流。
断路器具有可靠的灭弧装置，其灭弧能力很强。
它能在负荷情况下接通和断开电路，当系统产生短路故障时，能迅速切断短路电流。
它还能在保护装置的作用下自动切除短路故障。
高压负荷开关：是用来在额定电压和额定电流下接通和切断高压电路的专用开关。
它只允许接通和开断负荷电流，但不允许开断短路电流，即它仅能作为控制和过载保护元件，不能用作故障保护元件。
它与高压熔断器配合使用时，可代替断路器。
负荷开关按灭弧介质的不同，分为固体产气式、压气式和油浸式三种。
前两种有明显的外露可见断口，因此还能起到隔离开关的作用。
具有简单的灭弧装置，可以带负荷分，合电路的控制电器。
能通断一定的负荷电流和过负荷电流，但不能断开短路电流，必须与高压熔断器串联使用，借助熔断器来切除短路电流。
隔离开关：是以空气为绝缘介质，在无负荷的情况下接通或断开电路的电器。
它在断开位置时形成明显可见的、足够的断开距离，把需要检修的电器与电源可靠地隔离，以保证检修工作的安全；在合闸状态时，能可靠地通过正常工作电流和短路故障电流。
它在配电装置中的用量最多，通常是断路器的3～4 倍。
其主要用途如下：(1)检修与分段隔离。
(2)倒换母线。
(3)分、合空载电路。
是一种没灭弧装置的控制电器，其主要功能是隔离电源，以保证其它电气设备的安全检修，因此不允许带负荷操作。
但在一定条件下，允许接通或断开小功率电路。
高压熔断器：是在电网中人为设置的一个最薄弱的元件，用以保护电器装置免遭过电流或短路电流作用而引起损坏。
当过电流流过时，元件本身发热熔断，借灭弧介质的作用使电路开断，达到保护电力线路和电气设备的目的。
熔断器在电压低于35kV 的小容量电网中被广泛采用(熔断器的价格最便宜)。
电流互感器：将电路中流过的大电流变换成小电流(额定值为5A)，供给测量仪表(如电流表、电能表、功率表)和继电器的电流线圈，这样就可以用小电流的仪表间接测量大电流。
电流互感器通常有一个一次绕组(匝数少)和一个或两个二次绕组(匝数多)。
一次绕组是串联在电路中的。
一、二次绕组互相绝缘并且绕在同一个铁心之上，通过电磁感应，把一次绕组的大电流按一定比例变换成二次绕组的小电流。
特别要注意：在使用中电流互感器的二次侧不允许开路。
电压互感器：将高电压(6、10、35kV 等)降为低电压(一般额定值为100V)，供给测量仪表(电压表、电能表、功率表)和继电器的电压线圈，这样就可以用低压仪表间接测量高压。
电压互感器的基本结构是两个或三个互相绝缘的线圈绕在同一铁心上所组成，一次绕组匝数多，二次绕组匝数少，通过电磁感应，把高电压按一定比例变换成低电压。
电压互感器的一次绕组是与高压电路并联的。
特别要注意：在使用中电压互感器的二次侧不允许短路。
电压互感器实质上就是一个降压变压器，原边绕组的匝数多，副边绕组的匝数少。
接触器主要的技术数据有额定电压、额定电流(均指主触头)、电磁线圈额定电压等。
应用中一般选其额定电流应大于负载工作电流，通常负载额定电流为接触器额定电流的70％～80％。
电气接线:是指电气设备在电路中相互连接的先后顺序。
按照电气设备的功能及电压不同，电气接线可分为电气主接线(一次接线)和二次接线。
（1）电气主接线(一次接线) 电气一次接线泛指发、输、变、配、用电能电路的接线。
（2）电气二次接线为保证一次电路正常、安全、经济运行而装设的控制、保护、测量、监察、指示及自动装置电路，称为副电路，也称为二次电路（二次接线）。
变压器变压器起着变换电压的作用，常用的10kV变电所中变压器将高压l0kV 变为低压380／220V。
根据冷却方式的不同，通常采用的配电变压器有油浸式变压器和干式变压器。
接地系统形式ICE将系统接地分为TN，TT，IT三种形式，第一个字母说明电源对大地的关系：T——一点与大地直接连接：I——与大地隔离或一点经阻抗与大地连接：第二个字母说明电气装置外露导电部分对大地的关系T——外露导电部分直接接地：N——外露导电部分与电源的中性点连接而接地。
在TN系统中按中性线（N）线和保护接地线（PE线）的分开或合并又分为三种形式：TN-C系统——在全系统中N线和PE线是合为一根的；TN-S系统——在全系统中N线和PE线是合为两根的；TN-C-S系统——在全系统中仅前一部分（通常为电源至电气装置金线总配电箱的一段线路），N线和PE线合为一根（称为PEN）线，此后都分为两根。
重复接地：在中性点直接接地的低压系统中采用保护接零时，将零线上的一点或多点再次与大地作可靠的连接。
箱式变电站=高压开关柜+变压器+低压开关柜断路器：用来接通、分断电路，有过热、过载、短路等功能；脱扣器：断路器的辅助部件，有热脱扣、短路脱扣、电磁分励脱扣等，配合断路器达到上述功能；分励脱扣器：属于电磁脱扣部件的1种，通过外加电信号完成断路器。
受控脱扣的功能。
如消防状态需要切断正常供电回路，通过24VDC信号施加在断路器的分励脱扣器线圈上，使断路器分断。
断路器与分励脱扣器可以是一体的，也可以是组合装配的。
短路脱扣、漏电脱扣、分励脱扣都属于电磁脱扣原理断路器=动静触点+灭弧装置+热敏元件+电磁铁+传动机构+调节整定附件+操作手柄+连接端子+外壳。
电缆热稳定能力：发生短路时，短路电流流过电缆，电缆不会发生永久性、不可逆故障，因此对电缆提出最小截面的要求。
电缆热稳定计算比较复杂，需要知道电网的数据，要先计算短路电流，还跟继电保护开关动作时间有关。
(高压电缆由供电局选择)开关电器说明：1 脱扣器顾名思义低压的“脱扣”，对应于高压的“保护”，主要是在故障时发出跳闸命令，使得配套的开关跳闸，防止事故扩大。
类型很多参照前面，现在电子脱扣器应用的越来越广泛。
2 继电器二次回路中用的，可以理解为得电或失电后，位置状态会发生变化，从而控制回路的通断，或者输出节点给其他回路。
3 空气开关ACB-air circuit break，这就要说到开关的灭弧介质，字面上理解空气开关灭弧介质就是空气对应于真空开关之类。
4 接触器有些场合需要频繁的投切电源，对开关的损坏太大，因为开关的触头是有寿命的。
