一些常见的‎三维软件的‎模型都是可‎以导入AN‎S YS中进‎行分析的。

‎比如Sol‎i dWor‎k s,ug‎,proe‎都可。

据说‎S olid‎W orks‎的导入性能‎较好,没有‎验证过别的‎,本人用S‎o lidW‎o rks导‎入。

导‎入的格式及‎方法一般‎a nsys‎可以接受如‎下文件格式‎的导入——‎i ges,‎cati‎a的两种格‎式,UG的‎格式,Pr‎o e的格式‎,SAT格‎式,Par‎a soli‎d格式等;‎本人的软件‎环境为06‎版Soli‎d Work‎s和11.‎0的ans‎y s。

本‎人一般使用‎S olid‎W orks‎的Igs(‎i ges)‎,x_t‎, x_‎b(par‎a soli‎d文件的两‎种格式)等‎文件导入a‎n sys,‎有时也可用‎S at格式‎(Sat导‎入flue‎n t效果比‎较好,导入‎a nsys‎一般)。

I‎g s格式推‎荐在模型比‎较简单但不‎规则,不好‎用ansy‎s建模时使‎用,成功概‎率较大,默‎认选项导入‎就行。

复‎杂模型使用‎i gs导入‎容易丢失数‎据,此时可‎用x_t格‎式默认选项‎导入,导入‎之后看见只‎有线框图,‎不要慌,这‎只是显示的‎问题的,只‎要没有报错‎,线面体等‎元素并没丢‎失。

此时操‎作ansy‎s菜单中的‎P lotC‎t rls—‎R eset‎Plot‎Ctrl‎s选项。

然‎后再重新显‎示模型就可‎。

一般不‎论那种格式‎按默认导入‎之后模型的‎体都是一个‎整体,需要‎在ansy‎s中布尔运‎算再划分网‎格,有时在‎布尔运算时‎会遇到麻烦‎,此时可采‎用别的格式‎,或者不勾‎选导入时的‎m erge‎r选项,但‎是不勾选可‎能会出来别‎的问题,一‎般来讲默认‎选项导入是‎最好的。

‎毕竟是不同‎的软件,本‎身功能也不‎一样,导入‎出现问题是‎常事,有时‎可以考虑只‎用三维软件‎建立一部分‎a nsys‎很难建立的‎模型,导入‎a nsys‎后再用a‎n sys ‎建立相对简‎单的一部分‎,最后将相‎连接的地方‎压缩到一起‎。

【VIP专享】solidworks连接ansys workbench受力分析步骤,包括材料参数修改

【VIP专享】solidworks连接ansys workbench受力分析步骤,包括材料参数修改

以笔者的某个零件为例,连接ansys
连接ansys workbench
以静态力分析为例,点击static structural,单击并拖到右边的geometry一栏上面
接着就会变成这样
双击model
然后就自动生成这个界面了
接下来首先是修改材料
材料默认都是结构钢,点击structural Steel来修改,
点击小三角形选择new material然后进入这个界面
点击图中位置
右键可以去库里面找左键的话就新增自己的材料。

假如说我添加铜Cu,
双击框中这两个,修改密度和杨氏模量。

然后
这时候就能在这里
点击小三角,找到铜了。

第二步是划分网格,我一般都是自动划分的
右击 generate mesh
第三步是添加力和不动点,第四步添加形变位移显示。

ANSYS入门教程

ANSYS入门教程

ANSYS入门教程第一步:了解ANSYS界面打开ANSYS软件后,会看到一个包含各种功能的界面。

主要的界面区域包括:1.工具栏:包含各种工具和快捷键,可以帮助用户进行模型建立、网格划分、求解等操作。

2.操作窗口:显示软件的输出信息和错误提示,以及对模型的操作。

3.图形窗口:用于显示模型的几何形状、网格划分结果和结果解析等。

4.工作区:用于组织和管理模型、网格和结果文件等。

第二步:创建模型在ANSYS的工作区中,点击“Geometry”工具栏上的“New Geometry”按钮,进入模型创建界面。

在模型创建界面中,可以使用各种工具创建几何形状,如直线、圆弧、矩形等。

创建几何形状时,可以使用鼠标绘制,也可以输入具体的坐标和尺寸。

创建完成后,可以使用工具栏上的各种操作来对几何形状进行修整和修改。

例如,可以使用“Trim”工具删除多余的几何形状,使用“Extend”工具延长已有的几何线段等。

第三步:定义材料属性在ANSYS中,需要为模型定义材料属性。

点击工具栏上的“Engineering Data”按钮,进入材料属性定义界面。

在界面中,可以选择不同的材料类型,并输入相应的参数,如杨氏模量、泊松比等。

还可以导入外部材料库中的材料属性数据。

第四步:划分网格在ANSYS中,需要将模型划分为小的网格单元,以便进行后续的有限元分析。

点击工具栏上的“Mesh”按钮,进入网格划分界面。

在界面中,可以选择不同的网格类型,并设置相应的网格参数。

通常,可以选择“Quad”或“Tri”网格类型,并设置网格大小。

完成网格划分后,可以使用工具栏上的网格修整工具来调整和修改网格。

第五步:施加边界条件在ANSYS中,需要为模型施加边界条件和加载。

点击工具栏上的“Solution”按钮,进入边界条件设置界面。

在界面中,可以选择不同的加载类型,并设置相应的加载参数。

例如,可以选择“Force”加载,并输入加载的大小和方向。

还可以选择“Constraint”加载,并设置固定边界条件。

ansys hypermesh和solidworks的安装方法

ansys hypermesh和solidworks的安装方法

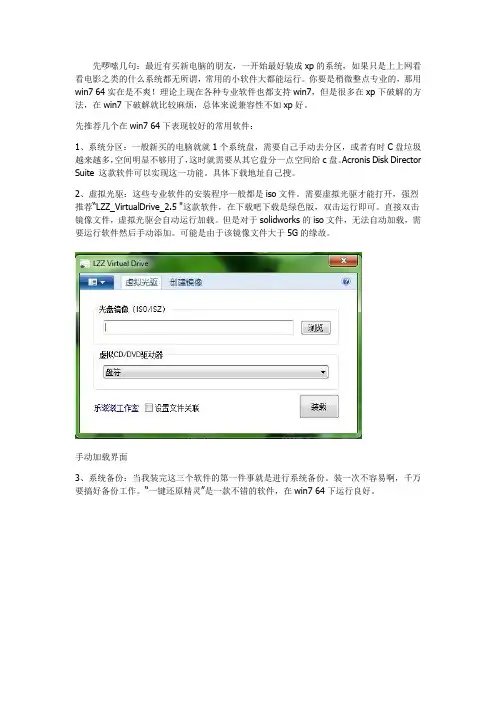

先啰嗦几句:最近有买新电脑的朋友,一开始最好装成xp的系统,如果只是上上网看看电影之类的什么系统都无所谓,常用的小软件大都能运行。

你要是稍微整点专业的,那用win7 64实在是不爽!理论上现在各种专业软件也都支持win7,但是很多在xp下破解的方法,在win7下破解就比较麻烦,总体来说兼容性不如xp好。

先推荐几个在win7 64下表现较好的常用软件:1、系统分区:一般新买的电脑就就1个系统盘,需要自己手动去分区,或者有时C盘垃圾越来越多,空间明显不够用了,这时就需要从其它盘分一点空间给c盘。

Acronis Disk Director Suite 这款软件可以实现这一功能。

具体下载地址自己搜。

2、虚拟光驱:这些专业软件的安装程序一般都是iso文件。

需要虚拟光驱才能打开,强烈推荐“LZZ_VirtualDrive_2.5 "这款软件,在下载吧下载是绿色版,双击运行即可。

直接双击镜像文件,虚拟光驱会自动运行加载。

但是对于solidworks的iso文件,无法自动加载,需要运行软件然后手动添加。

可能是由于该镜像文件大于5G的缘故。

手动加载界面3、系统备份:当我装完这三个软件的第一件事就是进行系统备份。

装一次不容易啊,千万要搞好备份工作。

“一键还原精灵”是一款不错的软件,在win7 64下运行良好。

ps:迅雷在国外用不了,幸好电驴可以。

基本上所有的专业软件都可以在电驴上找到,感谢那些提供资源的朋友们。

另外大家一定要做好破解文件的备份工作,破解文件很容易被杀毒软件误杀。

在进行拷贝时最好将杀毒软件关掉。

(应该是必须关掉,100%被杀)进入正题:装这三个软件大概折腾了1天半,在经历了数次失败后终于摸索出一套正确的破解方法。

网上请教如何破解及回答如何破解的帖子不可谓不多,破解的方法也是五花八门什么都有,竟然始终没有一个在win7 64下完全正确的方法。

所以我写这个希望能对这几个常用软件的安装破解进行一个总结,大家以后不用在烦这个事了!先说ansys的,网上的破解方法大都停留在什么如何修改系统变量、如何在FLEXlm License 服务器里进行license设置,及其它一些相关问题。

isight软件集成基础流程

isight软件集成基础流程

i s i g h t软件集成基础流程(总3页)本页仅作为文档封面,使用时可以删除This document is for reference only-rar21year.March1、ISIGHT软件功能介绍(1)Isight主要功能有:流程集成自动化、试验设计、近似建模、多目标优化等(2)Isight应用领域:广泛应用于各种需要进行参数优化和集成优化的领域(3)isight目前的版本为,,,2016年以后采用年份编号,2016,2017,2016版以后必须需要ie10支持(4)需要集成的软件必须具有批处理的能力。

(5)采用软件进行优化的时候可以采用DOE获取内在的变化规律,根据规律进行改进,DOE优化确定初始点为优化提供基础。

(6)近似模型:实验数据的分析处理,且进行误差分析,模型的相关度不高不能用。

线性问题误差要求在以上,非线性的问题误差一般在以上。

2、软件集成的必要条件(常用软件集成的命令)(1)集成的软件必须支持批处理的能力(2)在集成的过程中不建议采用专用的软件接口(Adams/car等),建议采用simcode和oscommand 的格式,这样可以避免一些未知的问题产生。

(3)将需要软件集成的文件单独放入文件夹中且调试通过。

(以proe与ansys 的集成为例进行说明①首先建立runproe文件夹将PROE需要的文件单独放入该文件夹中,修改输入文件中的参数,双击bat文件,需要生成文件且文件是正确的②首先建立runansys文件夹将ANSYS需要的文件单独放入该文件夹中,修改输入文件中的参数,双击bat文件,需要生成文件且文件返回的结果是正确的③建立proe_ansys的文件夹,将上述的输入文件放在同一个,分别双击bat 文件,保证模型生成的正确性)(4)常用的软件批处理的命令如下所示:①abaqus:"D:\Software_instation\CAE_Tool\Abaqus\Commands\" input= job= model interactive②Adams/car"D:\adams\2012\common\" acar ru-standard -b③ANSYS"D:\Program Files\\ANSYS Inc\v160\ANSYS\bin\ winx64 \" -b -p -i -o④catia"D:\Software_instation \Catia\catia\win_b64\code\bin\" -batch -macro⑤Marccmd /c D:/Marc/ -bg -prcmd /c D:\\Marc\ -jid⑥UG"D:\Program Files\ Siemens\NX \UGII\"⑦NASTRSN"E:\ Nastran\20101\bin\"⑧LSDYNA"D:\LSDYNA\program\" i="D:\LSDYNA\program\"⑨CREOcmd /c "C:\Program Files\PTC\Creo \B000\Parametric\bin\" pro_waittaskkill /f /im⑩hyprmesh"D:\Program Files\Altair\\hm\bin\win32\" -tcl3、ISIGHT软件集成(1)打开isight软件,建立一个新的zmf文件,进行组件集成;(2)将建立好的zmf文件保存至工作目录下,并定义模型的路径为{modeldir},使所有的文件均存放在{modeldir}下面。

怎么把solidworks导入到ansys中分析

怎么把solidworks导入到ansys中分析

方法很多
就说一种我觉得最好的吧

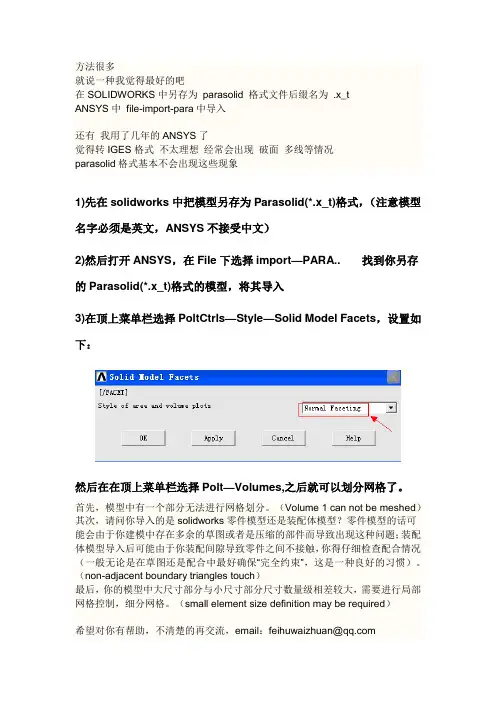

在SOLIDWORKS中另存为parasolid 格式文件后缀名为 .x_t
