超前地质预报

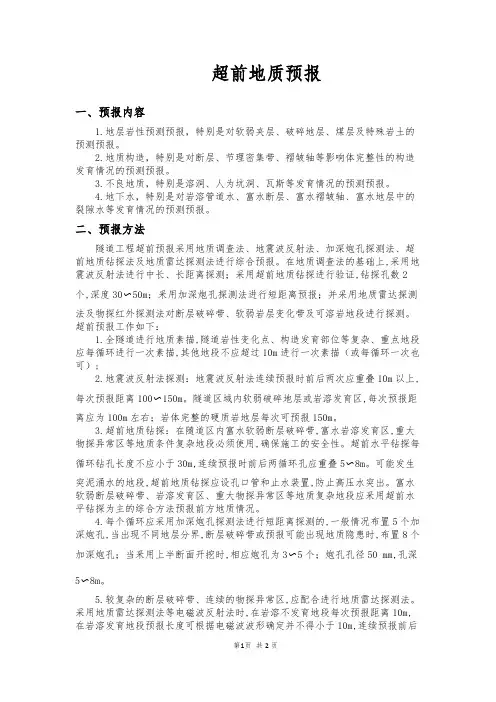

超前地质预报一、预报内容1.地层岩性预测预报，特别是对软弱夹层、破碎地层、煤层及特殊岩土的预测预报。
2.地质构造，特别是对断层、节理密集带、褶皱轴等影响体完整性的构造发育情况的预测预报。
3.不良地质，特别是溶洞、人为坑洞、瓦斯等发育情况的预测预报。
4.地下水，特别是对岩溶管道水、富水断层、富水褶皱轴、富水地层中的裂隙水等发育情况的预测预报。
二、预报方法隧道工程超前预报采用地质调查法、地震波反射法、加深炮孔探测法、超前地质钻探法及地质雷达探测法进行综合预报。
在地质调查法的基础上,采用地震波反射法进行中长、长距离探测；采用超前地质钻探进行验证,钻探孔数2个,深度30〜50m；釆用加深炮孔探测法进行短距离预报；并采用地质雷达探测法及物探红外探测法对断层破碎带、软弱岩层变化带及可溶岩地段进行探测。
超前预报工作如下：1.全隧道进行地质素描,隧道岩性变化点、构造发育部位等复杂、重点地段应每循环进行一次素描,其他地段不应超过10m进行一次素描（或每循环一次也可）;2.地震波反射法探测：地震波反射法连续预报时前后两次应重叠10m以上,每次预报距离100〜150m。
隧道区域内软弱破碎地层或岩溶发育区,每次预报距离应为100m左右；岩体完整的硬质岩地层每次可预报150m。
3.超前地质钻探：在随道区内富水软弱断层破碎带,富水岩溶发育区,重大物探异常区等地质条件复杂地段必须使用,确保施工的安全性。
超前水平钻探每循环钻孔长度不应小于30m,连续预报时前后两循环孔应重叠5〜8m。
可能发生突泥涌水的地段,超前地质钻探应设孔口管和止水装置,防止高压水突出。
富水软弱断层破碎带、岩溶发育区、重大物探异常区等地质复杂地段应釆用超前水平钻探为主的综合方法预报前方地质情况。
4.每个循环应采用加深炮孔探测法进行短距离探测的,一般情况布置5个加深炮孔,当出现不同地层分界,断层破碎带或预报可能出现地质隐患时,布置8个加深炮孔；当釆用上半断面开挖时,相应炮孔为3〜5个；炮孔孔径50 mm,孔深5〜8m。
超前地质预报技术交底

利用在隧道开挖工作面上的炮眼钻孔加深来探测前方围岩的地质情况，在每一循环钻设炮眼时布设3~5个钻孔加深3m以上作为探测孔。
根据不同地质条件及其不同的要求，将钻探法分类，如下表：
超前地质预报钻探分类表
钻探类型
适用条件
适用风险等级
主要手段
ZT-1
所有段落
坍方风险为高度、变形风险为中度
加深炮眼（5孔）
本段根据不同地质情况，结合不同风险等级采取不同的物探方法组合措施，如下表：
超前地质预报物探分类表
物探类型
适用条件
适用风险等级
主要物探手段
WT-1
软弱夹层，非可溶岩与可溶岩接触带，地表物探异常带、差异风化带及可能出现其它不良地质体。含炭（煤）地层。
坍方风险及变形风险为中度
TSP203
WT-2
非可溶岩地段断层及其破碎带、可溶岩岩溶中度发育地段、可能出现的节理密集带。
（2）电磁波反射法：采用地质雷达探测，利用电磁波在隧道开挖工作面前方岩体中的传播与反射，根据传播速度和反射脉冲波走时进行超前地质预报的一种物探方法，主要用于岩溶探测，亦可用于断层破碎带、软弱夹层等不均匀体的探测，每25m一次，一次范围为30m，两次重叠长度应在5m以上。
（3）红外探测法：根据一切物质都在向外辐射红外电磁波的原理，通过接收和分析红外辐射信号进行超前地质预报的一种物探方法。主要适用于定性判断探测点前方有无水体存在及其方位，不能定量给出水量大小等参数，每25m一次，一次范围为30m，两次重叠长度应在5m以上。
2. 超前地质预测预报的方法及其内容
根据具体隧道地质情况、风险源及其风险等级，采取不同的超前探测方法，分别为地质调查法、物探法及超前钻探法。
2.1 地质调查法
