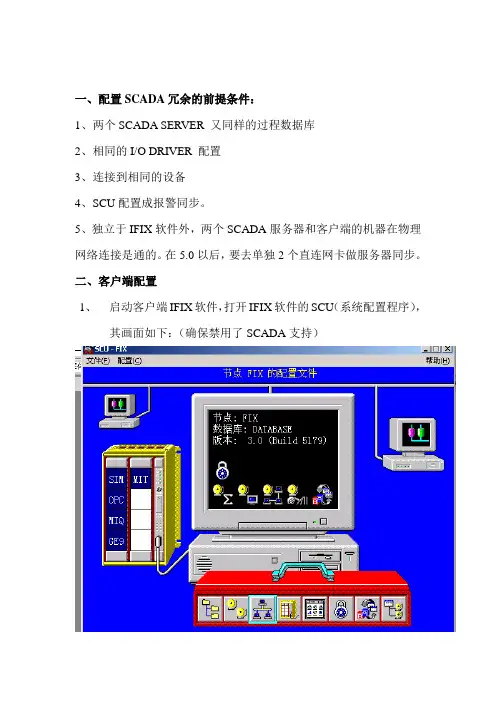

一、配置SCADA冗余的前提条件：1、两个SCADA SERVER 又同样的过程数据库2、相同的I/O DRIVER 配置3、连接到相同的设备4、SCU配置成报警同步。
5、独立于IFIX软件外，两个SCADA服务器和客户端的机器在物理网络连接是通的。
在5.0以后，要去单独2个直连网卡做服务器同步。
二、客户端配置1、启动客户端IFIX软件，打开IFIX软件的SCU（系统配置程序），其画面如下：（确保禁用了SCADA支持）2、打开系统配置的网络配置，打开的画面如下：画面（一）3、网络中选择网络连接的协议，如TCP/IP协议。
4、删除所有已经配置的远程节点5、在远程节点名中输入用户定义的逻辑节点的名称。
（在图中有标注）。
关于远程逻辑节点名的使用是这样的，假设我们取的远程的节点名称是PROD_1,二两个SCADA 服务器的名称分别是SCADA10P(主)和SCADA10B（备），那么在数据连接，VBA脚本，调度，动画的数据源中引用格式是FIX32.PROD_1.TANKEVEL.F_CV 而不是FIX32.SCADA10P_1.TANKEVEL.F_CV。
6、然后选择上图中的按纽，进入下面的画面：主的SCADA服务器的物理节点名7、在上面的画面中的设置如下：首先选中“启用逻辑节点名（E）”复选框，在主节点名中输入主的SCADA服务器的物理节点名，在备节点名中输入备用SCADA服务器的物理节点名，最后单击画面的“确定”按纽关闭画面，返回到画面（一），单击画面（一）的“确定”按纽，返回到SCU配置画面。
8、打开下面的画面：（SCU—配置—本地启动）选中“本地节点别名”，单击“确定”按纽，返回到SCU配置画面。
9、保存SCU配置，退出SCU配置。
10、修改系统的HOST文件，该文件的目录是WNNT：\SYSTEM32\drivers\etc\host.ini ，将两个SCADA 服务器的IP地址、节点名称、机器名称信息添加到该文件当中，如：192.168.0.1taida1 taida1192.168.0.2taida2 taida2修改完毕后，保存该文件，重新启动IFIX ！客户端配置完毕。
W2000C机型SCADA系统介绍
1.1 SCADA系统1.1.1 系统概述W2000M SCADA系统由上海电气风电设备有限公司根据风电市场的特殊要求，通过自主设计开发完成的。
系统采用高速光纤以太网交换机组成通讯网络，通讯速率可达100Mbps。
系统支持Turbo Chain双环冗余网络结构，具有强大的冗余能力，当一条通讯线路遇到故障时，能够在20ms的时间内迅速切换到另一条通讯线路，从而保证整个通讯的安全、稳定和可靠。
系统数据服务器采用实时工业数据库，使用方便友好，系统数据存储容量大，计算分析速度快，可以实现各种统计功能。
W2000M SCADA系统具备完全意义上的可拓展能力，可以根据业主的具体要求开发特殊的服务功能。
1.1.2 系统通讯结构SCADA系统采用高速以太网作为通讯网络，能够支持星型、环型、总线型、倒树形等多种通讯结构。
根据风电场实际布置情况，通常采用星型和环形。
1.1.2.1 星型网络结构图表1星型网络结构图对于风电机组的安装位置离开中控室较近的情况，可以采用星型网络结构，如上图所示。
在这种通讯网络结构下，风电机组将信号直接发送位于中控室的以太网交换机上，因此每一台风电机组的通讯线路都是独立的，这可以从最大程度上避免风电机组之间由于通讯线路问题而产生的干扰。
1.1.2.2 环形网络结构对于风电机组的安装位置离开中控室比较远的情况，使得风电机组不能够采用星型网络通讯结构的情况下，可以采用环形通讯网络，如下图所示。
图表2环形通讯网络结构SCADA系统采用Turbo Chain冗余技术，位于风机控制柜中的交换机和位于中控室的交换机组成双环冗余网络，网络自愈时间小于20ms。
从环型网络的结构区分，可以将环型网络分为首尾相连形的环型网络和交叉形的环型网络，图中直线代表光纤。
首尾相连形的环形通讯结构要求风力发电机在地理位置的分布上呈环形结构。
1#风机的交换机与2＃风机的交换机相连，2#风机的交换机与3＃风机的交换机相连，以此类推，最后6#风机的交换机连接到1#风电机组，形成一个完整的冗余通讯环。
远动系统(SCADA)系统概述
远------远距离,广域 动----控制, (开环的,由人控制)
1.2 远动系统的构成
调度端(主站 master station) 执行端（RTU Remote Terminal Unit)) 通道： 有线、无线、网络
简单远动系统示意图
调度主站
通信塔 调制解调器
通信塔
卡
分为两级监控体系：监控站点和监控中心 监控中心：
（1)中央监控电脑 （2)中央监控软件
监控站点
（1）网络视频服务器（或硬盘录像机） （2）多台 摄像机 （3） 云台(可选) （4） 云台解码器(可选、控制云台用) （5） 报警装置（可选）
视频信号经过MPEG-4或H.264方式压缩后通过网络接 口传送到监控中心。
遥信YX 遥控YK 遥测YC 遥调YT
遥视（ 视频监控系统）
电气化铁道牵引供电远动系统
西安电调中心
电力贯通线电动隔离开关
1.4 应用领域
电气化铁道牵引供电系统 铁路水电系统 电力系统 自来水系统 交通监控系统
1.5远动发展趋势：综合主控系 统
各种独立的监控系统，有机地综合在一个 主控中心
灯光及智能化设备的控制
变电站的灯光应具有定时开关或远方控制的功能；
而一些智能化的设备，如探头、门禁等也可做到远方控制。
4.4变电站视频监控系统的功能
1．多路监控
对任意多路的视频图像同时进行监控（受限于网 络带宽）
也可多幅监控画面循环显示
2．视频录像
采用硬盘实时记录多路监控信号 MPEG-4、H.264压缩格式。 监控中心的用户可以通过总控软件，对全局的场景
4.视频监控系统
SCAD系统方案演示
冗余控制
•
在重要工业现场以及关键设备中，高可靠性已成为考核系统和设备的重要 指标。这种情况下，容错技术成为了满足连续性生产要求，提高控制系统的 可靠性和可用性的关键也是首选手段
• 冗余就是容错技术常见也是现行的最稳定可靠的方式
• 冗余系统（redundant system）是指为增加系统的可靠性，而采取两套或两 套以上相同、相对独立配置的设计连接组成的系统。通过提供系统运行所需 的所有关键组件的冗余的方法，达到容错能力的系统或者系统的结构，当系 统发生故障时,冗余配置的部件介入并承担故障部件的工作,由此减少系统的故 障时间。
机房控制器
机房控制器除具备阀井控制器的功能外还具有
• • • • 1）以太网接口和RS串行接口。 2）多路数字与模拟量输入接口，可监控多种数据 3）控制输出通道能同时实现对阀门的控制和其他控制输出。 5）工作于自主采集自主上传模式，要求每个采集数据和状态信息带 有时间戳。 • 电源及UPS电源监控、柴油发电机运行监视，机房温湿度检测、火灾 监控及视屏信号传输等。
冗余控制
网络系统冗余
•
采用冗余网卡和冗余网络接口。正常工作时，冗余的两条数据高速 通路同时并行运行，自动分摊网络流量，并考虑了负载均衡的冗余设 计，使系统网络通信带宽提高。当其中一路故障（网卡损坏或出现线 路故障）时，另一路自动地承担全部通信负载，保证通信的正常进行
阀井自控站
阀井控制器
• • • • • • • • • 1）处理速度快，指令执行速度≤0.06 ms/ K指令，动态内存分配； 2）采用机架结构，所有模块均支持带电热插拔方便维护； 3）具备多任务处理能力，且可以任意设置任务为定时任务或事件任务。支持多优先级 的任务设置； 4）CPU自带USB编程口，高可靠性的CPU间数据传输和互锁 5）实时监测与数据备份并带有本地存储作数据保护，当通讯中断时数据存储于本地通 讯恢复时自动将数据上传。 *6) 阀井控制器RTU电池供电功耗低工作时间长， * 7）阀井控制器RTU防爆防湿 8）网络接口高速而齐全并支持主流协议同时可由上位机实时监控 9）编程环境友好且适用范围广
城市热网SCADA系统解决方案
城市热网SCADA系统解决方案一、方案概述集中供热是由集中热源所产生的蒸汽、热水通过管网供给一个城市或部分地区生产和生活使用的供热方式，它具有舒适、节能、环保、安全等特点，由于我国城市规模的不断扩大，城市集中供热网覆盖的范围也越来越大，换热站的数量越来越多，供热面积越来越大，所以实现城市集中供热是城市能源建设的一项基础设施，是城市现代化的一个重要标志，也是国家能源合理分配和利用的一项重要措施。
目前，热网监控系统主要存在的问题如下：1. 各换热站大都采用人工监控，一方面浪费人力；另一方面在出现事故隐患时操作人员很难及时发现，容易造成设备事故的发生。
2. 各换热站都独立运行，难以达到供热系统整体最佳状态，易造成热力失衡，影响供热效果而且造成能源的极大浪费。
3. 供热的管线、线路覆盖地域范围大，对于动态生产数据的实时性要求也越来越高。
本方案主要就是针对现热网监控系统中所存在的问题而提出，一个稳定高效的热网监控系统，需要配有可靠的硬件设备和功能强大、运行可靠、高效数据存储、灵活的数据分析、界面友好的工业软件系统，而且要充分考虑到企业经济效益、智能控制的需求。
二、方案亮点1. 降低能耗该方案解决了热网运行失调现象，实现了热网平衡运行，大大提高了供热效果。
起到了节能降耗的作用，监控中心根据室外温度的变化，自动调节热力站供水温度，从而最大程度的节约了能耗，并且提高供热的服务质量。
2. 实时监控该方案设计的热网监控中心的数据与现场数据保持同步，系统24小时在线运行，杜绝了用户偷水的想法，现场计量出现故障可以在最短的时间内发现，并将故障时间记录备案，避三、系统架构本方案中所设计系统主要由三部分构成：热力站、通讯网络、监控中心，如下图1所示。
四、系统功能1. 热力站热力站的硬件设备可以分为三部分组成，如下图2所示：负责测量参数和执行动作的传感器与执行器等；负责现场逻辑运算与信息交换的现场控制器及网络设备；负责现场运行参数展示设备。
SCADA系统
2、SCADA系统功能
（6）风电场数据分析功能
2、SCADA系统功能
（6）风电场数据分析功能 如风机可利用率，风机可利用率也是检测风 机性能的重要指标之一。风机可利用率的计算要 考虑风机可能遇到的各种情况，分析各种情况对 风机造成的停机归类，最终得出一个比较合理的 计算公式。
Company Logo
1、SCADA系统概念
SCADA（Supervisory Control And Data Acquisition）系统，即数据采集与监控系统。SCADA 系统是以计算机为基础的DCS与电力自动化监控系统。 它应用的领域很广，可以应用于电力、冶金、石油、 化工等领域的数据采集与监控等诸多领域。 在电力系统中，SCADA系统应用最为广泛，技术发 展也最为成熟。它在“远动系统”中占重要地位，可以 对现场的设备进行监视和控制，以实现数据采集、设备、 制、测量、参数调节以及各类信号报警等功能，即所谓 的“四遥”功能。
2、SCADA系统功能
（7）风电场设备控制功能 此功能提供远程启动、停止、复位风机及对 风机的功率进行远程调节，也可以通过特定的接 口或者协议控制变压器的合闸和断开。
2、SCADA系统功能
（8）系统异常报警功能 主要是检测SCADA系统自身异常报警，如： 网络异常报警、RTU异常报警以及监控中心设备 异常报警等。
1、SCADA系统概念
风电场SCADA系统是建立在3C+S技术上的风电场 自动化调度监测调度系统。 通过SCADA系统可以实现对风电场的风机、测风塔 等进行远程实时监测、控制和诊断，实现风电场的优化 运行，以及远程启动、停止、复位、和标定，最大限度 的减少劳动力密集型的现场考察和管理。 SCADA系统设计到组态软件、数据传输链路、工 业隔离安全网关等。
冗余
冗余：双PLC，双PLC网卡，双SCADA服务器，客户端双网卡。
①服务器双网卡配置：网络连接中如下：本地连接TCPIP属性:本地连接2 TCPIP属性:②SCADA服务器IFIX设置：1, SCU—SCADA设置：⊙ SCADA邻居中输入冗余的另一台服务器本地节点名称，⊙选MBE，点击配置：点Connect, 如下为冗余配置：下为点状态下配置：⊙MBE配置如下：A．:add channel, 增加网络，下例为双网卡配置。
B．: add Device ，添加PLC，下例为双PLC冗余。
IP为PLC-主CPU1的IP地址。
IP为PLC-备CPU1的IP地址。
C．Reply：SCADA服务器与PLC通讯等待应答的时间，若超过此时间认为网络故障。
单位秒。
Reries：SCADA服务器与PLC通讯错误后重试的次数，超过后认为故障，准备切换。
Delay：切换前的等待时间，看故障能否恢复。
单位秒。
⊙此三项设置在主备中都要设置。
D．Common配置主备次序参照PLC配置为：6位地址，16位数据E．: add DataBLock。
Boolean型BlockINT型Block⊙注意点使Block有效。
⊙点可监视各位的数据变化：F．选中Device0设备，点，可实时监视当前使用的PLC和网络配置，观察冗余切换是否正确。
当前的网络和PLC：2,路径设置：SCADA服务器路径设置为本地路径。
3, 网络设置：A．点，发送—定义显示客户端节点等待SCADA服务器确认一个请求的时间量。
如果这个定时器时间结束，则会话结束。
接收—定义显示客户端节点等待SCADA应答的时间量。
以TCP/IP协议运行iFIX时，发送或接收定时器的有效会话超时值大于此值。
如果这个定时器时间结束，则会话结束。
保持激活—如果一个已建立的连接上无任何操作，一个显示客户端节点发出信息之前等待的时间量。
未激活—如果一个已建立的动态连接上无任何操作，一个显示客户端节点将该动态连接从正在进行的连续表中删除之前等待的时间量。
SCADA系统介绍
SCADA在制药行业中的作用： 制药行业各方面都要求遵循质量规范，其中数据的准确性和完 整性是药品生产过程质量控制中重要的一环。
在制药过程涵盖的各个领域和阶段，如固体制剂、无菌制剂、 生物制药等，SCADA 系统都能进行数据采集，从而保证对生产关 键工艺参数的采集准确性，并确保其有明确的验证文件支持。同时， 为了防止意外，SCADA系统还需要配备有UPS，并具备灾难恢复机 制，遇到突发状况能够迅速还原，最大程度减少数据损失。
网络式SCADA系统具有两种体系结构： 1.客户机／服务器结构（Client／Server结构，简称C/S结构）
C／S结构中的服务器通常采用高性能的PC或工作站，并配备使 用大型数据库系统。客户机需要安装专用的客户端软件。 C／S结构中客户机和服务器之间的通信以“请求－响应”的方 式进行。客户机先向服务器发出请求，服务器再响应这个请求。 C／S结构最重要的特征是：它不是一个主从环境，而是一个平 等的环境，即C／S系统中各计算机在不同的场合既可能是客户机， 也可能是服务器。如在SCADA系统中，当SCADA服务器向PLC请 求数据时，它是客户机，而当其他操作站向SCADA服务器请求服务 时，它就是服务器。这种结构可以充分利用两端硬件环境的优势， 将任务合理分配到客户端和服务器端来实现，降低了系统的通讯开 销。
通信网络
通信网络是SCADA系统能够实现数据通信的基础， 是SCADA系统的重要组成部分。 现在在SCADA系统中，普遍采用适配标准TCP/IP协 议的以太网通讯方案，结合已经采用以太网通讯的上层 MES、ERP架构，可以实现以太网一网到底。 以太网通讯具有诸多优势，如通讯距离长，数据传 输量大，成本低，施工简单等等。 在SCADA系统中，各下位机之间通过现场总线进行 连接，各上位机之间则通过局域网络进行连接，还可以 通过设置WEB服务器，用于提供远程监控网络。
长输管道SCADA系统优化升级中引发服务器冗余故障研究
长输管道SCADA系统优化升级中引发服务器冗余故障研究作者：苏豪育来源：《科技创新导报》 2015年第9期苏豪育（中油管道西安输油气分公司陕西西安 710018）摘要：在对某长输管线SCADA系统进行优化升级工作时，引发了服务器冗余故障，为了解决这一问题。
该文针对SCADA系统服务器，提出了重启服务器网卡后，依据802.3协议将A、B服务器设定使用相同的工作方式、速率及master attribute中的配置，同时在数据库中重新下载AB通道控制器，最终成功地解决了SCADA系统优化升级中引发的服务器冗余故障。
关键词：SCADA系统服务器冗余中图分类号：TP333.4 文献标识码：A 文章编号：1674-098X（2015）03（c）-0033-021 故障描述按照《某长输管线SCADA系统程序优化升级》的工作计划，工作人员到某站进行程序升级，升级进行过程中发现STATION界面显示A、B服务器出现不冗余（HMI系统配置页面中，冗余服务器冗余状态指示灯显示：红色，not synchronization），B服务器为停止状态（红色，stoped），且link 0、link 1均为红色failed状态。
在进行ping测试后发现B服务器的大小网段IP均不通，立即前往机柜间查看服务器状态，发现A、B服务器状态均为primary状态。
在停止B服务器server服务后，更换B服务器的交换机端处网线网口，重启B服务器后。
此时两块网卡均正常的收发包。
程序升级完成后，此时进行服务器同步，服务器能够正常同步（A（primary）同步B（back up））。
站上工作人员要求切换主备服务器，切换后再次出现问题。
发现此次同步过程中在发送文件的过程中左上角提示“synchronization error occurred”。
B服务器的link 0（active link）出现红色failed（网卡状态只有发包没有收包）状态。
SCADA系统的冗余环网连接
SCADA系统的冗余环网连接2004-5-12 16:01:36未知来源供稿简介如今所有正在应用的成功的SCADA ( 管理控制和数据采集) 系统提供了高级的控制和实时的监视，这些都使当前的以太网和因特网连接技术能在世界范围内得到应用。
使用以太网连接信息和控制层的设备可以提高工厂的效率，并且由此盈利。
当实现一个SCADA系统时，系统设计者必须考虑到一个非常重要的问题，即，如果系统的硬件和软件出现故障怎么办？大多数设备都是有良好的可靠性设计，这当然是不用说的，但是故障仍然会发生的，特别是在设备被使用在要求的环境中。
一个典型的情况就是所谓的“单个设备点的故障”。
即，当只有一个设备（比如一台计算机）出现故障，整个系统都瘫痪了。
如果系统所应用的某些场合是和过程是非常重要的，或者系统停机的代价是非常高的话，那么为整个系统建立一个冗余是解决这个问题的一条途径。
这里有许多不同的方法，每个都使用不同的设备来为系统提供冗余。
例如，在应用软件这个水平上，您可以建立双服务器来提供备份以防主计算机和软件出现故障，并且在现场您可以连接平行的设备（如PLC）和相同的现场设备。
但是，所有的设备仍然需要连接到网络上，为了使系统的可靠性最大化，您同样必须建立一个冗余的以太网络。
冗余网络拓扑）的以太网交换机来实现这种拓扑网络。
当以太网交换机安装了这几个协议之一后，就可以建立一个环网了，一个网段会被自动从逻辑上阻塞，这样广播数据包风暴就不会引起问题了。
如果另一个网段出现故障，前面阻塞的网段将会运行起来，让系统连续运转。
单环拓扑只能提供1层的传输媒介冗余。
如果您需要建立一个完全冗余的系统，双环和设备的冗余连接就需要考虑了（比如：计算机装配有双网卡，PLC带有冗余模块，等等）。
基于SCADA系统的冗余模型可靠性分析
基于SC A D A 系统的冗余模型可靠性分析R el i abi l i t y A nal ys i s of R edundant M odelB as ed on SC A D A Sys t em孙威SU N W ei(辽宁轨道交通职业学院,沈阳110023)(G ui daoj i aot ong Pol yt echni c I ns t i t ut e ,Shenyang 110023,Chi na )摘要:SCA D A 系统冗余配置是长输管道监测保护的常见形式。
本文以可靠性理论为背景,建立了二模冗余系统的可靠度稳定性模型[1]。
以此模型对实践中的冗余配置系统进行分析比较,无论是串-并联或并-串联组合,系统稳定安全性都增加。
A bs t ract :The r edundantconf i gur at i on ofSCA D A sys t em i s a com m on f or m ofl ong-di st ance pi pel i ne m oni t or i ng and pr ot ect i on.Bas ed on t he r el i abi l i t y t heor y,t hi s paper es t abl i shes t he r el i abi l i t y s t abi l i t y m odel of t he t wo-m odul e r edundant s yst em.Thi s m odel anal yz es and com par es t he r edundantconf i gur at i on s ys t em s i n pr act i ce.W het her i ti s a s er i es -par al l elor a par al l el -ser i es com bi nat i on,t he s t abi l i t y oft he s ys t em i ncr eas es.关键词:SCA D A ;冗余系统;可靠性K ey w ords :SCA D A ;r edundants ys t em ;r el i abi l i t y 中图分类号:TE832文献标识码:A 文章编号:1006-4311(2019)05-0146-040引言基于SCA D A 系统的高可靠性需求,系统硬件设备繁多,冗余技术就是系统稳定的关键因素[2]。
120-121-00005-环网之间的冗余连接
环网之间的冗余连接一、前言： (3)二、设备： (3)三、拓扑结构 (5)四、OSM/ESM作为备用管理器 (7)1、要求： (7)2、设置： (7)3、接线： (7)4、工作原理 (8)5、进阶 (8)五、SCALANCE 作为备用管理器 (9)六、运行期间如何替换Standby Master (9)附：ITP XP电缆线序图 (10)一、前言：某些情况下，需要在不同的环网之间交换数据，可以将不同环网进行互联，SIMATIC NET 中的OSM/ESM交换机和SCALANCE系列交换机支持在环网间构建冗余结构，进一步增强网络的安全性和可靠性二、设备：下表给出了关于哪些模块类型可以在冗余环上使用，哪些模块类型可以用作冗余管理器以及哪些模块类型可以用作备用管理器的概述对于OSM/ESM，光学端口和电气端口总数为8个的交换机支持备份管理器功能，如OSM TP62，OSM ITP62, OSM ITP53; 对于SCALANCE,只有带IRT 功能的交换机和X300/X400系列的交换机具备备份管理器功能，如X202-2IRT，X310，X414-3E。
三、拓扑结构A、两个OSM环网之间的冗余B、OSM环网同由同类型交换机组成的多个环网之间的冗余C、OSM环网同由不同类型交换机组成的多个环网之间的冗余D、OSM环网的多个端口同多个环网之间的冗余四、OSM/ESM作为备用管理器1、要求：首先确定环网中的哪两台OSM/ESM用于备用网络，➢型号相同➢固件版本一致➢两台交换机的距离不超过40米2、设置：通过DIP开关进行设置，将其中一台OSM/ESM的Stby开关设置到on的位置，另外一台则设置到off位置3、接线：连接备用同步线，支持备份管理器的OSM/ESM都会有一个九针的D形Standby-sync接口，将ITP XP 9/9标准电缆分别连接到两台OSM/ESM的Standby-sync接口，订货号6XV1850-0Cxxx，需要注意的是：ITP XP 9/9标准电缆的最大长度为100米，但是当作为备用管理同步电缆应用时，最大长度不能超过40米将两条TP/ITP电缆分别从两台OSM/ESM的PORT1（默认状态下必须使用PORT1）连接到另外一个环网中的两台交换机的任意端口（Standby-sync接口除外）,两台交换机通过这条电缆相互侦测对方的工作状态注：此时，Stby开关置于off位置的交换机（备用管理器）作为Stby-Master，而Stby开关置于off位置的交换机作为Stby-Slave4、工作原理正常工作时，两个环网间的数据交换通过Stby-Master通道；当Stby-Master 通道发生故障时，Stby-Slave会通过ITP XP电缆侦测到Stby-Master的状态并自动开始工作，数据交换通过Stby-Slave通道进行；当故障排除后，Stby-Maste会通知Stby-Slave，然后将数据交换重新切换回Stby-Master通道，网络重构时间<0.3S5、进阶➢可以通过OSM/ESM上的Fault和Stby状态灯来了解备用管理器的工作状态➢如果是一个环网同多个环网进行冗余，那么只需要在该环网内设置备用管理器（Stby Manager）即可，而并不要在其它环网内都设置备用管理器（Stby Manager）➢对于支持RM 和Stby功能的OSM/ESM，可以同时既作为备用管理器（Stby Manager）又作为冗余管理器（Redundant Manager）,这就意味着，在一个环网中只需要2台OSM/ESM即可同时完成RM 和Stby功能，而不是3台OSM/ESM➢当需要与多个环网进行冗余连接时，必须通过WEB方式登录到OSM/ESM 的管理页面，在下图所示页面内组态更多的PORT，用于同其它环网的冗余连接，默认情况下只有PORT1被设置成Standby 端口五、SCALANCE 作为备用管理器工作原理根OSM/ESM大同小异，区别在于：➢Stby-Master和Stby-Slave之间不再需要专用的ITP XP 电缆进行同步➢取消了DIP开关，Standby Manager 和Redundant Manager的设置以及Standby Port的选取都是通过WEB进入管理界面实现的➢需要为备份连接定义名称，而且两台参与备份功能的交换机的连接名称必须一致➢启用Standby Manager功能的交换机必须处于Redundancy Client模式➢与OSM/ESM不同，SCALANCE 交换机不支持同时既做Standby Manager 又做Redundant Manager六、运行期间如何替换Standby Master为防止替换备件造成网络中断，应按照以下步骤进行：1、首先确定已经把把备件交换机设置成Standby Master2、移除Standby Master上的电源端子块3、移除Standby Master上的信号线（TP或ITP电缆）和同步线（ITP XP电缆）4、将步骤b移除下来的信号线（TP或ITP电缆）和同步线（ITP XP电缆）连接到备件交换机上5、将步骤a移除下来的电源端子块连接到备件交换机上6、Stby-Slave的替换不需要特殊步骤附：ITP XP电缆线序图SIAS ENG. 王勇2007-9-7。
SCADA系统网络设备配置手册
文件名称：《SCADA系统网络设备配置手册》文件编号：编制：审核：批准：生效日期：受控编号：国电联合动力技术有限公司国电风电设备调试所网络设备的配置和使用目录一、24口交换机的配置 (2)1.124口交换机的初始化配置 (5)1.2设置交换机的VLAN和TRUNK (6)二、路由器的配置 (7)2.1路由器的初始化配置 (7)2.2设置路由器F0/0为4个子接口 (8)三、清除交换机及路由器口令 (9)3.1清除交换机口令 (9)3.2清除路由器口令 (10)3.3设置交换机及路由器的口令和主机名 (10)四、天融信防火墙现场修改配置 (11)4.1网关—网关 (11)4.2修改超时时间 (12)4.3导入一个已经配置好的风场防火墙的CFG文件 (13)4.4修改内外网接口IP地址 (15)4.5修改默认路由 (17)4.6重新添加虚接口 (19)4.7重新添加静态隧道 (20)4.8修改隧道保护子网 (22)4.9修改地址转换 (23)4.10查看第二阶段是否协商成功 (24)4.11重启VPN引擎 (25)4.12地址转换 (26)五、交换机配置手册 (28)5.1研华交换机 (28)5.2摩莎交换机 (32)5.3东土交换机 (34)一、24口交换机的配置24口交换机主要是为了配置vlan，大概有人会问为什么要配置vlan？这是因为同一网段如果起广播风暴的话就会导致整个网络瘫痪，所以在一个风场中一般要组成几个不同网段的环网。
一般情况下我们都是利用windows提供的超级终端软件配置交换机，用超级终端配置交换机之前要先用com线把交换机和电脑连起来，com线的com端接到电脑的com口上，com线的水晶头接到24口交换机的CONSOLE端口上。
超级终端软件的打开路径是windows的开始菜单—程序—附件—通讯—超级终端，打开超级终端后会出现如下对话框。
写入任意名称选择一个图标单击确定就可以了，会出现如下对话框：单击确定，出现如下对话框：单击还原为默认值，出现如下对话框：单击确定后如下图：在vlan>后输入en后回车，系统会提示输入密码，输入密码后就可以按照如下说明来配置交换机了。
赛远的远程SCADA冗余通讯系统方案
赛远的远程SCADA冗余通讯系统方案一、引言目前，越来越多的工程项目要求监控系统将现场设备信息纳入其中，通过SCADA系统可以将不同的信号通过不同的传输通道传递到中控室，但现场设备的复杂性，如各种通讯协议不利于系统的信息共享，速度慢。
因而需要一种设备能将现场通讯设备中的信息协议转换，进行工业数据的远程传输，并可以进行标准的OPC协议对接，进行远程的控制器诊断。
但是单一的通讯通道由于受通道的稳定性影响较大，对于一些监控数据需要具有连续的实时性，不能中断的场合，采用通信冗余则提高了监控系统可靠性。
在此介绍一种采用赛远工业远程通讯冗余系统作为通讯管理机实现通信冗余的方案。
现场信息采集和控制系统，大部分采用可编程控制器(PLC)，PLC具有可靠性高、抗干扰能力强；编程简单、使用方便；功能完善、通用性强；设计安装简单、维护方便；体积小、重量轻、能耗低等特点，这是区别于计算机的重要特征。
PLC解决了工业领域中普遍关心的可靠、安全、灵活、方便、经济等问题。
PLC的功能齐全，通常来说，来自于欧美的PLC通讯功能比较强大，可适用各种层次工业自动化网络的不同需要，实现PLC与计算机、PLC与PLC、PLC 与其他智能控制装置之间的通讯联网。
PLC与计算机联网，可发挥各自所长，PLC用于现场设备的直接控制，计算机用于对PLC的编程、监控与管理；PLC 与PLC联网能够扩大控制地域，PLC与智能控制装置（如智能仪表）联网，可有效地对智能装置实施管理。
但各个品牌的PLC的协议是不同的，如：Modbus、Profibus DP、Profinet、Ethernet/IP、EtherCAT、CANopen、DeviceNet等，如何通过同一套系统进行协议转换，并进行稳定的发送和接收数据，支持使用局域网和广域网的OPC进行数据传输，方便地进行协议转换，支持灵活多变的设计方案，包括通讯的通道单冗余和双冗余方案，是当前在做工业通讯项目中遇到的普遍难题。
SCADA系统操作手册
江西天然气管网一期工程SCADA系统操作手册与用户指南编制单位：中油龙慧自动化工程有限公司2009年11月版权所有未经中油龙慧自动化工程有限公司的书面许可，本手册的任何部分不能被复制，储存于一个可检索系统，或以任何包括电子、机械、复印、记录或其它方式进行传播。
我们对使用这里所包含的信息，不履行版权或专利责任。
本手册中的信息可能在不事先声明的情况下被修改，对此中油龙慧自动化工程有限公司不承担责任。
本手册所描述的软件（含系统软件、应用软件及在上述软件基础上组态开发的软件）是在授权或不扩散协议下完成的。
本软件、手册只能按合同规定的条款使用或拷贝。
2009年中油龙慧自动化工程有限公司版权所有地址：廊坊金光道54号邮编：065000电话：传真：0316-注册商标本手册所有作为注册商标或服务商标的条款都被相应大写。
中油龙慧自动化工程有限公司不能确保这里的信息的准确性。
使用本手册中的任何内容不应被认为影响任何注册商标或服务商标的有效性。
例如：Vijeo Citect是Schneider Electric的注册商标Windows、Windows XP、Microsoft Office Excel 是Microsoft Corporation 的注册商标。
目录一、系统概述 (2)二、故障分级 (3)三、MMI 操作 (5)3.1．登陆 (5)3.2．操作画面窗口介绍 (6)3.2.1．上窗口菜单 (6)3.2.2．下窗口菜单 (6)3.3.操作画面主画面介绍 (6)3.3.1．主菜单页面 (6)3.3.2．工程简介页面 (7)3.3.3．系统配置页面 (8)3.3.4．控制流程图页面 (9)3.3.5．撬的控制流程图 (13)3.3.6．趋势图页面 (14)3.3.7．流量参数一览表页面 (17)3.3.8．模拟量参数一览表页面 (17)3.3.9．阀门状态设置一览表 (18)3.3.10．报警页面 (19)3.3.11．事件记录页面 (20)3.3.12．帮助页面 (20)3.3.13．工程师页 (21)3.4历史归档和报表归档的注意事项 (23)四站控PLC上电部分 (24)引言本手册的阅读对象应该是负责SCADA系统操作维护的工程师，具有一定的计算机和自动化的基础知识，了解江西天然气管网工程SCADA系统的结构、功能和控制原理。
基于SCADA系统的冗余模型可靠性分析
基于SCADA系统的冗余模型可靠性分析孙威【摘要】SCADA系统冗余配置是长输管道监测保护的常见形式.本文以可靠性理论为背景,建立了二模冗余系统的可靠度稳定性模型[1].以此模型对实践中的冗余配置系统进行分析比较,无论是串-并联或并-串联组合,系统稳定安全性都增加.【期刊名称】《价值工程》【年(卷),期】2019(038)005【总页数】4页(P146-149)【关键词】SCADA;冗余系统;可靠性【作者】孙威【作者单位】辽宁轨道交通职业学院,沈阳110023【正文语种】中文【中图分类】TE8320 引言基于SCADA系统的高可靠性需求，系统硬件设备繁多，冗余技术就是系统稳定的关键因素[2]。
本文从现场实践提出二模冗余系统可以提高平均无故障时间MTBF 和故障间隔时间。
1 SCADA冗余系统配置搭建输气管道SCADA系统包括：站控系统-SCS、RTU和连接通信系统，根据系统大小，具体要求，可设置备用调度中心-DDC等[3]。
经前期工程运行情况，二期工程的SCS都采用冗余配置，如图1所示。
图1 典型SCS站SCADA配置图LAN是由连接工业计算机或工作）的PLC或RTU构成。
其中，PLC、RTU、站控计算机都是冗余配置；LAN连接到通讯站的通信设备，并与另一个冗余局域网通信[7]。
SCADA系统冗余配置是长输管道SCS硬件组成如表1所示。
二模冗余是基于冗余架构的。
如图2所示。
服务器、通信、控制器等SCS内系统都实现冗余。
不同于热备份，二模冗余可以执行一样工作或执行不同的项目，使资源更加合理分配。
表1 SCS硬件配置硬件公司型号PLC ESD RTU服务器/操作员站串口服务器打印机交换机路由器UPS AB Honeywell BB DELL MOXA HP Hirschmann Cisco山特Controllogix系列Safety Manager Controlwave Mirco Dell T5500 NPort 5630 HP5200 MS20系列Cisco 2811 2000VA图2 冗余服务器2 可靠性数学模型假定在时间间隔内，系统可靠得概率，表示为：式中N——样品数；S——残留样品数；t——时间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SCADA系统的冗余环网连接
2004-5-12 16:01:36未知来源供稿
简介
如今所有正在应用的成功的SCADA ( 管理控制和数据采集) 系统提供了高级的控制和实时的监视，这些都使当前的以太网和因特网连接技术能在世界范围内得到应用。
使用以太网连接信息和控制层的设备可以提高工厂的效率，并且由此盈利。
当实现一个SCADA系统时，系统设计者必须考虑到一个非常重要的问题，即，如果系统的硬件和软件出现故障怎么办？大多数设备都是有良好的可靠性设计，这当然是不用说的，但是故障仍然会发生的，特别是在设备被使用在要求的环境中。
一个典型的情况就是所谓的“单个设备点的故障”。
即，当只有一个设备（比如一台计算机）出现故障，整个系统都瘫痪了。
如果系统所应用的某些场合是和过程是非常重要的，或者系统停机的代价是非常高的话，那么为整个系统建立一个冗余是解决这个问题的一条途径。
这里有许多不同的方法，每个都使用不同的设备来为系统提供冗余。
例如，在应用软件这个水平上，您可以建立双服务器来提供备份以防主计算机和软件出现故障，并且在现场您可以连接平行的设备（如PLC）和相同的现场设备。
但是，所有的设备仍然需要连接到网络上，为了使系统的可靠性最大化，您同样必须建立一个冗余的以太网络。
冗余网络拓扑
为了建立一个冗余的网络，环状拓扑提供了一个最简单的设计和节约费用的解决方案。
理论上，以太网不能作为环网连接，因为由广播产生的数据包会引起传输负荷增大导致阻塞。
解决的方法就是使用配备了生成树协议（802.1D）或者快速生成树协议（802.1w）的以太网交换机来实现这种拓扑网络。
当以太网交换机安装了这几个协议之一后，就可以建立一个环网了，一个网段会被自动从逻辑上阻塞，这样广播数据包风暴就不会引起问题了。
如果另一个网段出现故障，前面阻塞的网段将会运行起来，让系统连续运转。
单环拓扑只能提供1层的传输媒介冗余。
如果您需要建立一个完全冗余的系统，双环和设备的冗余连接就需要考虑了（比如：计算机装配有双网卡，PLC带有冗余模块，等等）。
