电气预埋管线施工工艺要求1.前言电气预埋管线在建筑工程中起着至关重要的作用。
电气预埋管线施工过程中必须要遵循一系列的规定和条例以保证施工工作的顺利进行和电气安全。
本文将详细介绍电气预埋管线施工的工艺要求。
2.施工工艺要求2.1 施工资料施工前，电器箱、容器、管件、线槽等必须清点后验收，并按规范要求存储。
2.2 埋地管道准备为了保证电气预埋管线的施工效率和质量，建议在盖板前、地面完成接线前适当排布电线盘。
预埋管道施工前，应先在地面测量出管道走向和位置，并留出一定的余量，以便调整接头位置。
2.3 管线敷设管线敷设前，应先在管道口处设置位置标识，然后按照电气规范对电缆进行分类，并按序号敷设。
在敷设过程中要注意电缆的绕线方向，所有电缆皆需贯穿线管。
2.4 预置盖板在管道敷设完毕后，需要在管道口预置盖板，以防止沙土等杂物脱落进管道中。
2.5 接入箱和接头盒布置在电气预埋管线敷设完毕后，还需将接入箱和接头盒等布置好，保证电缆正常的接入和转接。
2.6 地面管道准备在地面上制作电缆分支盒，并应使用隔离管，以方便后期维修及使用。
2.7 钢筋绑扎在地面管道敷设后，还需要进行钢筋绑扎工作，以保证地面管道的稳定和安全。
2.8 填充工作在管道敷设完毕后，需要进行填充工作，以保证地面管道的固定和稳定。
2.9 后续工作电气预埋管线施工完毕后，还需要进行测试和保养等后续工作，以确保施工质量和电气安全。
3.总结本文详细介绍了电气预埋管线施工的工艺要求，包括施工资料准备、管道敷设、盖板预置、接入箱和接头盒布置、钢筋绑扎、填充工作、后续工作等。
在实际施工过程中，电气施工人员需要遵循相应的规范和要求，确保电气预埋管线的施工质量和电气安全。

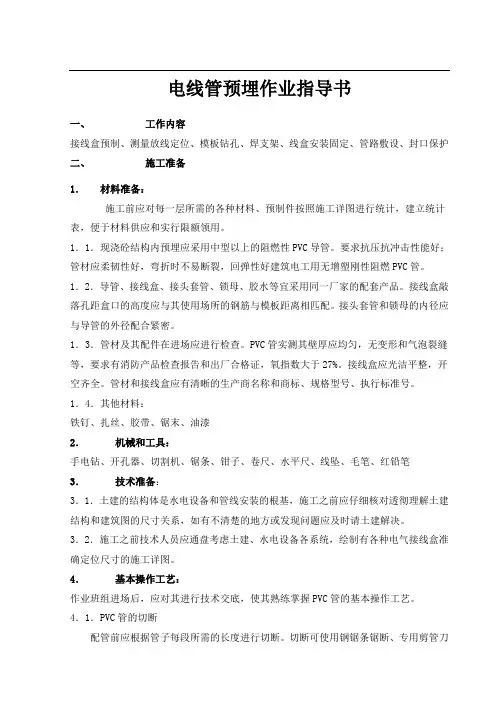

建筑电气施工中电线管预埋施工工艺
电线管预埋作业指导书一、工作内容接线盒预制、测量放线定位、模板钻孔、焊支架、线盒安装固定、管路敷设、封口保护二、施工准备1．材料准备：施工前应对每一层所需的各种材料、预制件按照施工详图进行统计，建立统计表，便于材料供应和实行限额领用。
1．1．现浇砼结构内预埋应采用中型以上的阻燃性PVC导管。
要求抗压抗冲击性能好；管材应柔韧性好，弯折时不易断裂，回弹性好建筑电工用无增塑刚性阻燃PVC管。
1．2．导管、接线盒、接头套管、锁母、胶水等宜采用同一厂家的配套产品。
接线盒敲落孔距盒口的高度应与其使用场所的钢筋与模板距离相匹配。
接头套管和锁母的内径应与导管的外径配合紧密。
1．3．管材及其配件在进场应进行检查。
PVC管实测其壁厚应均匀，无变形和气泡裂缝等，要求有消防产品检查报告和出厂合格证，氧指数大于27%。
接线盒应光洁平整，开空齐全。
管材和接线盒应有清晰的生产商名称和商标、规格型号、执行标准号。
1．4．其他材料：铁钉、扎丝、胶带、锯末、油漆2．机械和工具：手电钻、开孔器、切割机、锯条、钳子、卷尺、水平尺、线坠、毛笔、红铅笔3．技术准备：3．1．土建的结构体是水电设备和管线安装的根基，施工之前应仔细核对透彻理解土建结构和建筑图的尺寸关系，如有不清楚的地方或发现问题应及时请土建解决。
3．2．施工之前技术人员应通盘考虑土建、水电设备各系统，绘制有各种电气接线盒准确定位尺寸的施工详图。
4．基本操作工艺：作业班组进场后，应对其进行技术交底，使其熟练掌握PVC管的基本操作工艺。
4．1．PVC管的切断配管前应根据管子每段所需的长度进行切断。
切断可使用钢锯条锯断、专用剪管刀剪断，在预制时还可使用砂轮切割机成捆切断。
不论是用哪种方法，都应该一切到底，禁止用手来回折断。
切口应垂直，切口的毛刺应随手清理干净。
4．2．PVC管的弯制PVC管的柔韧性很好，在常温下即可用弯簧来直接弯曲，较为简便易行。
将弯簧插入管内需要弯曲处，两手分别握住弯曲处弯簧两端，膝盖顶住被弯曲处略微移动，双手均匀用力，煨至比所需角度略小，待松手后弯管回弹，便可获得所需角度。

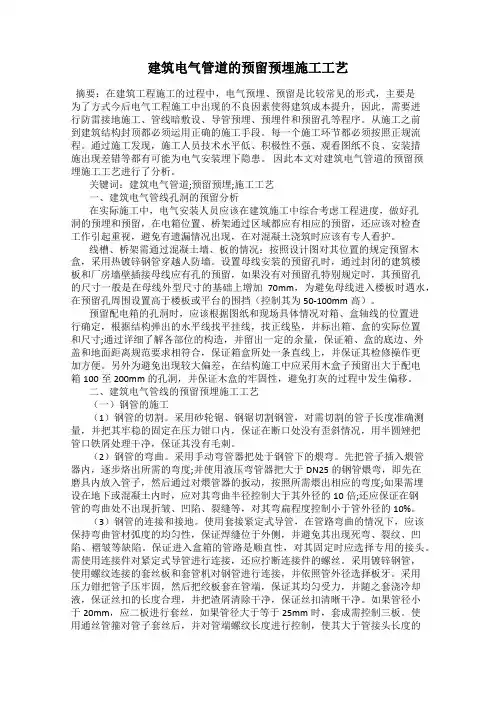

建筑电气管道的预留预埋施工工艺
建筑电气管道的预留预埋施工工艺摘要：在建筑工程施工的过程中，电气预埋、预留是比较常见的形式，主要是为了方式今后电气工程施工中出现的不良因素使得建筑成本提升，因此，需要进行防雷接地施工、管线暗敷设、导管预埋、预埋件和预留孔等程序。
从施工之前到建筑结构封顶都必须运用正确的施工手段。
每一个施工环节都必须按照正规流程。
通过施工发现，施工人员技术水平低、积极性不强、观看图纸不良、安装措施出现差错等都有可能为电气安装埋下隐患。
因此本文对建筑电气管道的预留预埋施工工艺进行了分析。
关键词：建筑电气管道;预留预埋;施工工艺一、建筑电气管线孔洞的预留分析在实际施工中，电气安装人员应该在建筑施工中综合考虑工程进度，做好孔洞的预埋和预留，在电箱位置、桥架通过区域都应有相应的预留，还应该对检查工作引起重视，避免有遗漏情况出现，在对混凝土浇筑时应该有专人看护。
线槽、桥架需通过混凝土墙、板的情况：按照设计图对其位置的规定预留木盒，采用热镀锌钢管穿越人防墙。
设置母线安装的预留孔时，通过封闭的建筑楼板和厂房墙壁插接母线应有孔的预留，如果没有对预留孔特别规定时，其预留孔的尺寸一般是在母线外型尺寸的基础上增加70mm，为避免母线进入楼板时遇水，在预留孔周围设置高于楼板或平台的围挡（控制其为50-100mm高）。
预留配电箱的孔洞时，应该根据图纸和现场具体情况对箱、盒轴线的位置进行确定，根据结构弹出的水平线找平挂线，找正线坠，并标出箱、盒的实际位置和尺寸;通过详细了解各部位的构造，并留出一定的余量，保证箱、盒的底边、外盖和地面距离规范要求相符合，保证箱盒所处一条直线上，并保证其检修操作更加方便。
另外为避免出现较大偏差，在结构施工中应采用木盒子预留出大于配电箱100至200mm的孔洞，并保证木盒的牢固性，避免打灰的过程中发生偏移。
二、建筑电气管线的预留预埋施工工艺（一）钢管的施工（1）钢管的切割。
采用砂轮锯、钢锯切割钢管，对需切割的管子长度准确测量，并把其牢稳的固定在压力钳口内，保证在断口处没有歪斜情况，用半圆矬把管口铁屑处理干净，保证其没有毛刺。
常规电气预埋管施工技术规范(SC,JDG,PVC)
常规电气预埋管施工技术规范(SC,JDG,PVC)电气保护管的敷设通常采用暗配方式，数量庞大，保护管为焊接钢管，规格从SC15到SC50不等，其中SC15、SC20、SC25占据了大部分，它们被暗敷在地面、楼板、墙体和柱子上。
在施工过程中，暗配管必须保证一次性预埋成功，没有弥补和返工的余地。
因此，在预埋时必须注意保证预埋管位置准确，无遗漏现象。
此外，预埋管必须做好封堵，防止水泥进入管内，造成管路不通或者预埋管、盒报废。
在准备工作中，需要进行图纸会审，对土建结构设计图与下道工序相关的设备安装、建筑装饰等图纸进行对照审核，以确定预留埋件、预留孔洞的位置、大小、规格、数量、材质等是否相互吻合，编制预埋件、预留孔埋设计划。
如果发现预埋件不吻合，应及时向驻地监理及设计院以书面报告的形式进行汇报，待得到设计院的变更设计或监理的正式批复书后，再将预埋件、预留孔洞单独绘制成图，责成专人负责技术指导、检查，并作好技术交底工作。
测量放线是准备工作的另一个重要环节。
根据设计要求，分段对预埋件、预留孔洞进行测量放线，测量放线应执行测量“三级”复核制。
安装标高均应符合土建标高线，等土建标高确定之后，在进行安装施工。
加工控制也是准备工作的关键环节之一。
预留孔洞模型应按设计大小、形状进行加工制作，其精度应符合设计要求。
预埋件应按设计规定的材质、大小、形状进行加工制作，并严格按测量放线位置正确安装，保证焊接牢固，支撑稳固，不变形和不位移。
孔洞的填料均采用塑料带包裹湿锯末，以便验收后便与清理。
在浇注混凝土过程中派专人配合校对，看管模具、埋件，以免移位，如有移位，及时改正。
检查验收是准备工作的最后一个环节。
预留孔洞模型安装、预埋件安装完成后，由总工程师、质检、工序技术人员组织检查验收，重点检查预埋位置、数量、尺寸、规格是否符合设计要求。
自检合格后，报请驻地监理工程师检查验收，并手续，签认后，方能进行下道工序施工。
验收过的预留孔洞、预留管道等成品，要采取有效的保护措施，有条件施工的及时施工，没有条件施工的应派专人看护。
装修电气工程施工工艺
一、电管敷设--管线预留、墙面开槽管线安装要求
1、混凝土结构墙严禁开槽，管线必须采用预埋方式。 2、砌体墙上开槽：为减小开槽导致墙体结构安全的破坏程度，必须采用专用 工具，严禁胡乱剔凿。 3、开槽尺寸要求：宽度比管的外径大10mm左右，槽深不小于管外径15mm。 4、暗配电管固定牢固，固定点间距不大于1000mm。 5、多根电线管墙面暗敷，要求管间分开留有间距并固定牢固。线槽恢复时应 抹灰外挂钢丝网，防止墙面裂缝。
三、开关插座接线要求及电线、电缆敷设
1、插座的接线分色及对应位置：单项两孔插座，面对插座的右孔或上孔与相线连接， 左孔或下孔与零线连接；单孔三项插座面对插座的右孔与相线连接，左孔与零线连接。 （左零右相） 2、当接插有触电危险家用电器的电源时，采用能断开电源的带开关插座，开关断开 相线；洗衣机插座、厨台插座应采用带开关插座。卫生间开关插座使用防溅盒防护。 3、开关、插座盒内的导线应留有一定的余量，一般以控不应超过管内截面积的40%；导线在管内不得有 接头和扭结，接头应设在接线盒（箱）内。 5、多相供电时，同一建筑物、构筑物的电线绝缘层颜色选择应一致，即保护地线 （PE线）--黄绿相间色、零线—淡蓝色、A相—黄色、B相—绿色、C相—红色。
二、室内开关、插座预埋及面板安装
5、卫生间、未封闭阳台位置开关插座必须安装防溅盒。 6、开关、插座面板安装高度允许偏差：并列安装的高差不大于0.5mm；同一 房间的高差不大于5mm。开关水平位置：距门开启方向的门框边水平位置控 制在0.15m～0.2m范围内。 7、面板应紧贴墙面，四周无缝隙，安装牢固，表面无损坏、整洁无污染。 8、厨房、卫生间灯及排气扇开关应设于房间外侧；浴霸控制开关设在房间内 侧；当厨房外有工作阳台时，阳台灯开关设在厨房内侧。

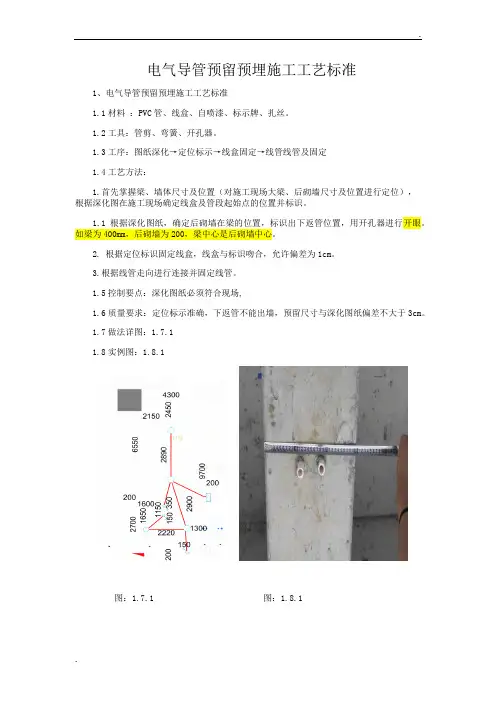

4-电气导管预留预埋施工工艺标准
电气导管预留预埋施工工艺标准1、电气导管预留预埋施工工艺标准1.1材料：PVC管、线盒、自喷漆、标示牌、扎丝。
1.2工具：管剪、弯簧、开孔器。
1.3工序：图纸深化→定位标示→线盒固定→线管线管及固定1.4工艺方法：1.首先掌握梁、墙体尺寸及位置（对施工现场大梁、后砌墙尺寸及位置进行定位），根据深化图在施工现场确定线盒及管段起始点的位置并标识。
1.1根据深化图纸，确定后砌墙在梁的位置，标识出下返管位置，用开孔器进行开眼。
如梁为400mm，后砌墙为200，梁中心是后砌墙中心。
2.根据定位标识固定线盒，线盒与标识吻合，允许偏差为1cm。
3.根据线管走向进行连接并固定线管。
1.5控制要点：深化图纸必须符合现场,1.6质量要求：定位标示准确，下返管不能出墙，预留尺寸与深化图纸偏差不大于3cm。
1.7做法详图：1.7.11.8实例图：1.8.1图：1.7.1 图：1.8.1后砌墙配管施工工艺标准2. 后砌墙配管施工工艺标准2.1材料：PVC管、线盒、墨斗、钉子、扎丝。
2.2工具：管剪、弯簧。
2.3工序：弹线定位→割槽→线盒固定→线管敷设及固定2.4工艺方法1.根据深化图纸，在后砌墙处确定线盒位置进行弹线定位，按照弹出的水平线用小线、水平尺测量出线盒的准确位置并标出尺寸。
2. 按弹出的水平线，用专用割槽机割槽，槽体宽度为线管的1.5倍，（为避免开关线管穿门洞过梁处，土建项目制作过梁前，安装项目人员提供尺寸）。
3．线槽剔好后，先用水把洞、槽四壁浇湿，再用高标号水泥砂浆填入洞内将线盒稳端正，待水泥砂浆凝固后，接入线管。
4、线管敷设完成后用钢钉缠绕扎丝进行固定，固定间距为1m。
2.5控制要点：线盒水平位置最大偏差为3cm，槽体垂直偏差不大于2cm。
2.6质量要求：线盒水平位置最大偏差为3cm，接线盒安装平整，2.7做法详图：2.7.12.8实例图：2.8.1图：2.7.1 图：2.8.1。
电气预埋管线施工工艺要求
一、 施工准备（一） 混凝土墙内PVC 管施工准备1、 作业条件在土建墙体、梁、柱钢筋绑扎完成后，支立模板前进行。
2、 材料要求（1） PVC 管的材质必须合格,氧指数≥27%,设计有待殊要求时必须符合设计要求。
进场材料必须有产品合格证，以及有效的氧指数检测报告.（2） 外观检查,管材内外壁光滑,无凸棱凹陷、气泡等缺陷.（3） 用卡尺测量内外径必须符合国家标准,管壁厚度均匀一致。
（4） 各种附件如灯头盒、开关插座盒、管接头、盒接头、粘合剂等必须使用配套的阻燃制品，同时应有出厂合格证、“CCC ”认证标志和认证证书复印件。
3、 主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、弯管弹簧、剪管器、热风机、电炉子、工具袋、电工常用工具等。
（二）混凝土墙内焊接钢管施工准备1、作业条件在土建墙体、梁、柱钢筋绑扎完成后，支立模板前进行。
2、 材料要求1、钢管的材质必须合格,有出厂合格证，设计有待殊要求时必须符合设计要求。
2、外观检查钢管壁厚均匀、焊缝均匀、无劈裂、毛刺砂眼、棱刺和凹扁等缺陷。
3、锁紧螺母外形完好、丝扣清晰.无翘曲变形等缺陷。
4、铁制灯头盒、开关盒等的金属板厚度必须符合国标或标准图集的要求。
3、 主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、手动弯管器、液压弯管器、压力案子、套丝扳、套丝机、工具袋、电工常用工具等。
二、 质量要求质量要求符合《建筑电气工程施工质量验收规范》（GB50303—2002）的规定。
三、工艺流程（一）混凝土墙内PVC管路施工主要工艺流程预留箱盒位置→敷设管路→管路连接→切断→弯曲（二）混凝土墙内焊接钢管施工主要工艺流程顶留箱盒位置→敷设管路→管路连接→切断→套丝→弯曲→跨接地线→变形缝的处理→管路防腐四、操作工艺（一）混凝土墙内PVC管操作工艺1、顶留箱盒位置为了保证箱盒位置及标高的准确，现阶段我们采取先预留箱盒位置后安装箱盒的办法。
随着土建施工工艺的发展，本项工艺也会有新的发展。
电气管路的预埋方案
电气管路的预埋方案1）在结构施工时，电气应密切配合土建及其它工种做好各种管路的敷设，根据暗配电箱的外型尺寸，先预留洞口后注箱。
暗开关、插座、灯头盒随配管一次性到位固定牢固。
管路、箱、盒及孔、洞、沟槽预埋预留时注意加强检查，绝不能有遗漏，浇筑混凝土时应设专人看护。
暗开关、插座盒固定时，要按照墙体的混凝土保护层及墙面做法，然后用2根ф8的钢筋，在线盒的上、下侧水平固定。
钢筋两端绑扎在结构钢筋上，根据保护层的厚度，把线盒上、下、左、右侧点焊在辅助钢筋上，以防线盒移位造成管路堵塞。
2）现浇混凝土柱、墙上的接线盒内施工方法。
在土建绑完墙体双层钢筋后，根据土建1m水平线，按图纸加上地面厚度，弹线定位，定出暗配箱、暗开关、插座盒的位置、标高，考虑保护层的厚度及墙面做法。
然后敷设管路，从配电箱至开关、插座、灯位，然后反管路按1m一个固定点绑牢。
3）现浇混凝土楼板内，管路敷设主要方法。
待土建支完混凝土模板，土建绑底层钢筋后，根据图纸灯位房间四周墙的厚度，测灯位弹十字线，固定灯头盒，灯头盒用锯末掺泥封堵，配管时先连接好与墙相连管子，再连接一段与盒相连的管子，管与盒连接采用锁母连接。
4）管口不能出现斜口，管与管采用通丝管箍连接。
管子进入箱盒时，丝扣的长度在15mm左右，锁紧跟母后，丝扣外漏2～3扣为宜。
5）管子敷设连接紧密,管口光滑、护口齐全，严禁熔焊连接。
穿过设备基础处加套保护管，加套的保护管在隐蔽工程记录中标示正确。
6）线路进入电气设备和器具的管口位置要正确，补偿装置应平整、管口光滑、护口牢固，与管子连接可靠，盒（箱）内清洁无杂物。
7）按照电气图纸对照土建留洞图、设备基础图查看留洞、设备基础的位置和尺寸，对土建预留洞口及设备基础进行位置、尺寸核对和检查。
在土建支设设备基础模板时，电气专业应检查设备基础的预留位置、尺寸和模板的牢固情况。
如果土建预留不符合设备专业要求，应及时向项目部提出并协调。
8）电线管路敷设至设备基础时，应对照土建图纸及设备基础线进行敷设。
电线管预埋安装施工工艺标准
电线管预埋安装施工工艺1、施工时应注意：（1）塑料管不应有折扁、裂缝，管无杂物，切断口应平整，管口应刮光；（2）塑料电线管的连接采用胶水粘接，在管接头两端应与楼板底筋绑扎牢固；（3）塑料管粘接必须牢固严密，并在管道口塞上塑料管塞，防止灌桨、塞管；（4）砼楼板、墙及砖结构各种开关、插座底盒、灯位接线盒与管连接必须采用接线头连接，严禁将塑料管直接伸入接线盒；（5）暗敷于砼的接线盒要求用湿水泥纸或塑料泡沫填满部，不准用水泥纸包其外面。
预埋在楼板、剪力墙的塑料线管、接线盒应固定牢固，以防移位。
2、明配管路的施工方法，一般为配管沿墙、支架、吊架敷设，管子在敷设前应按设计图纸或标准图，加工好各种支架、吊架和大钢管的预弯制。
3、支架、吊架制作一般采用角钢。
4、测量定位（1）明配管应在建筑物装饰面完成后进行。
在配管前应按设计图纸确定配电设备位置，各种箱、盒及用电设备位置，并将箱、盒与建筑物固定牢固，然后根据明配管线应横平竖直的原则，顺线路的水平方向和垂直方向进行弹线定位，支吊架固定点的距离应均匀，管卡与终端、转弯中点、电气器具或接线盒边缘距离为150～500mm.（2）明配管弯曲半径应不小于管外径6倍，同时不应小于所穿入电缆的最小允许弯曲半径。
（3）配管时要注意每根电缆管弯头不宜超过3个，直角弯不宜超过2个。
（4）管路超过一定长度，应加装接线盒，其位置便于穿线。
明配管在通过建筑物伸缩缝各沉降缝应采取补偿措施。
5、电线管暗敷设形式：（1）现浇混凝土楼板、墙、柱、梁配管随墙砌砖配管。
（2）暗敷管路都须与土建主体工程密切配合施工并由土建主体工程施工中应给建筑物标高。
（3）配管要尽量减少转弯，沿最短路径，经综合考虑确定合理管路敷设部位和走向，确定正确盒箱的正确位置。
（4）根据现场实际敷设施工图，加工好各种管弯和盒箱。
（5）测定盒、箱位置根据施工图要求，确定盒、箱轴线位置，根据土建标出的水平线为基准，连通器找平，标出盒箱的实际安装位置。
电气配管安装工艺及施工方法
电气配管安装工艺及施工方法电气配管采用塑料管进行安装，主要使用PVC50、PVC32、PVC25口径的管子进行安装。
（一）电气线管敷设、安装一般规定1、电气线管在预埋施工前，应具下列条件：1）施工图纸及其它技术文件齐全，且已进行图纸技术交底，满足施工要求；2）施工方案、施工技术、材料机具供应等能保证正常施工；3）施工人员应经过建筑电气安装技术专业培训，熟悉安装专业规范。
2、提供的电气安装材料应符合设计规定，并附有产品说明书、检查报告和质量合格证书。
3、不得使用设计规定外的材料，在采购材料时应把好质量关；如发现所购材料质量有异常，应在使用前进行技术鉴定或复检，存在质量缺陷的不得用于工程中。
（二）电气线管敷设安装要点1、电气线管嵌砖砌体墙暗敷时，应配合土建施工进度预埋。
根据设计图走向及线管规格在砖砌体墙现浇过梁内预埋穿管钢套管，其套管规格以大于电气线管规格两级为宜；土建砌体施工完成结构验收后，墙面抹灰前应再进行凿槽安装。
2、当主体结构验收后进入装置阶段再沿墙、楼地面按线管走向定位→弹线→切割机切槽→凿槽→墙体配电箱体装置→开关盒、插座盒装置→电气线管敷设→管槽、洞修补的程序进行施工。
3、电气线管暗敷时应注意工艺，线管弯曲半径应符合规范要求。
4、电气线管在墙面、地面敷设完成后应固定完好，在保证线管畅通的条件下方可进行隐蔽。
（三）电气线管、箱体预留、预埋施工方案1、装置准备：认真熟悉图纸，根据电气平面布置图，井井有条的预留、预埋，并进一步核对位置及尺寸。
2、穿越楼板的电气线管应根据施工图上具体位置，在楼板模板上定好点位，将事先加工好的预留钢套管刷上脱模剂后绑扎在模板上，要求位置准确、牢固。
套管安装完成后，在混凝土浇筑完成后时，掌握好时机将套管取出。
3、当电气线管预埋在剪力墙里面时，需确保线管畅通无阻，其施工程序如下：1）在剪力墙的钢筋绑扎完成后关模板前，对照图纸准确位置确定好线管走向，将电气线管、线盒牢固绑扎于钢筋上，以防浇筑混凝土时偏位；2）关好模板的同时，将预埋好的线盒在模板位置涂上油漆，做好标记；4、管路在转角、首尾端等处用铁丝把管路绑扎在钢筋上，绑扎牢固，直线段宜恰当增设固定点。
电气工程预留预埋施工方案
1.1.1电气工程预留预埋施工方案1.电气管路暗敷设、主要工艺流程主要工艺流程如图所示、材料进场检验电线管进场检查验收见表所示表电线管进场检查验收、强、弱电暗配管施工1强、弱电暗配管预留预埋总体原则：本工程强、弱电暗配管均采用焊接钢管;配电箱除图纸注明外,其它区域配电箱采用嵌入式安装;悬挂式安装的配电箱的进出线管路敷设采用暗配管,配电箱后部墙体内加套箱,嵌入式配电箱的进出线采用暗配管;敷设于混凝土中的钢管保护层厚度不得小于15mm,消防管路应敷设在不燃烧体结构内且保护层厚度不应小于30mm,并列敷设的管子间距不小于25mm;2钢管切断：钢管切断使用型钢切割机无齿锯切割,操作时要用力均匀平稳,不能用力过猛,以免过载或砂轮崩裂;管子切断后,断口处截面要与管轴线垂直,管口锉平、刮光,使管口整齐光滑,严禁用电气焊切割钢管;3钢管弯曲：用钢管本身进行煨制,严禁在管路弯曲处采用冲压弯头连接管路,以防穿线时卡阻和损坏导线绝缘层;钢管的弯曲采用冷煨方式,冷煨钢管的工具有手动和液压弯管器;在弯管时不但要掌握一定的技巧,在弯管过程中还要特别注意,弯曲处不应有褶皱、凹穴和裂缝现象,弯扁程度不大于管外径的10%；暗配时管弯曲半径,不应小于管外径的6倍；埋设于混凝土楼板或墙体内钢管弯曲半径,不应小于管外径的10倍;4钢管除锈、防腐：管内壁除锈,可用圆形钢丝刷,两头各绑一根钢丝,来回拉动钢丝刷,把管内铁锈清除干净;管子外壁可用钢丝刷或电动除锈机除锈;埋入混凝土内的钢管外壁不需防腐处理;5钢管的连接：钢管在配管中管子的连接,分为管与管的连接和管与盒箱的连接;1管与盒箱连接：暗配的钢管与盒箱连接采用锁紧螺母或护圈帽固定,用锁紧螺母固定的管端螺纹宜外露锁紧螺母23扣;钢管与盒箱连接时,钢管管口使用金属护圈帽护口保护导线时,将套丝后的管端先拧上锁紧螺母根母,顺直插入盒与管外径相一致的敲落孔内,露出23扣的管口螺纹,再拧上金属护圈帽护口,把管与盒连接牢固;2管与配电箱固定时,无论使用那种护圈帽均要在箱体内外用锁紧螺母固定,露出23扣的管口螺纹再拧护圈帽;为了使入箱管长度一至,可在箱内使用木制平托板,在箱体的适当位置用木方或普通砖顶住平托板;在入箱管管口处先拧好一个锁紧螺母,留出适当长度的管口螺纹,经进箱口插入箱体顶在平托板上,待墙体工程施工完后拆去箱内托板,在管口处拧上锁紧螺母和护圈帽,管与配电箱的连接;3钢管与钢管套管焊接连接：套管长度宜为管外径的3倍,管与管的对口处应位于套管的中心;套管采用焊接连接时,焊缝牢固严密;使用套管连接时,套管可用大一级管径的管制作,套管内径与连接管外径应吻合,当没有合适管径做套管时,也可将较大管径的套管顺长度方向切开一条缝隙,将套管缝隙处用手锤击打对严做套管;施工中严禁不同管径的管直接套接连接;6管路敷设加固1现浇混凝土墙体内配管：现浇混凝土墙施工时,在绑扎钢筋后进行定位,然后把管路与钢筋固定好,将盒与模板固定牢,即时焊好接地跨接线,即把所有插入盒内管子相互间焊接在一起,并与盒接好,将管、盒与钢筋固定牢固,也可在盒后另加设ф6钢筋套子,后部顶在另一侧模板上,使盒被模板夹紧夹牢,稳固盒防止移位;现浇混凝土墙体内设置配电箱,与钢筋专业相配合,在箱体上、下侧按箱体标高,焊接或绑扎各两根附加钢筋,固定牢固箱体;在配合土建支模时,使配电箱紧贴模板;当箱体位置与钢筋网有矛盾时,可将影响安装的钢筋弯曲绑扎或切断后再进行绑扎,并在箱体处增绑附加钢筋,以防设置箱体处对墙体强度的削弱;2现浇混凝土墙体内安装配电箱,随土建施工进行预埋,如箱体未到现场,在不得已情况下才可采用后安装箱体的做法;后安装箱体时,用比箱体高的简易木箱套,预埋在墙体内,配电箱引上管敷设至木箱套上部,待拆除模板后先拆下木箱套再安装配电箱箱体,在原引上管处接管,对准箱体进管口进行连接;在安装配电箱时,严禁将箱体直接安装在木箱套内,也不应使管子敷设不到位,更严禁用电焊、气焊切割箱体;3现浇混凝土墙体内配管,沿最近的路径在两层钢筋网中间敷设,一般把管子绑扎在内壁钢筋的里边一侧,这样可避免或减少管与盒连接时的弯曲;当敷设的钢管与钢筋有冲突时,可将竖直钢筋沿墙面左右弯曲,横向钢筋上下弯曲;现浇混凝土墙体内配电箱引上管,要求敷设部位准确,随着钢筋绑扎时,与配电箱箱体连接敷设一次到位,并与钢筋一起固定绑扎牢固;4现浇混凝土楼板内配管：现浇混凝土楼板在模板支好后,未铺钢筋前进行定位划线,待钢筋底网绑扎垫起后敷设管、盒,并且固定好,由于楼模板采用木模板,故选外侧带耳朵的86盒,可以直接在木模板上固定;固定时预埋在混凝土内的管子直径不能超过混凝土厚度的1/2；并列敷设的管子间距不小于25mm,使管子周围均有混凝土包裹;如果间距过小,浇注的混凝土将会被较密集的管子挡住而下不去,在管子下面形成空洞,造成土建质量隐患;配管时可以分别进行连接,先连接与墙或梁上预埋管相连接的带弯的管子,最后连接中间部分由管与管之间进行连接的直管段;在管子敷设时,原则是先敷设带弯曲的管子,后敷设直管段的管子;7暗配管接地线连接：本工程施工时,所有电气金属保护管均应可靠接地,管之间连接采用套管焊接,不再跨接地线,过接线盒处要用圆钢焊接起来;8验收程序：自检、互检、专检合格后,报监理工程师验收;只有监理工程师验收合格后,才能进入下一道工序;2.预留孔洞在土建绑扎钢筋前根据施工图纸确定所留孔洞位置,并提交给结构专业;按照孔洞的尺寸加工木盒,待土建绑扎钢筋完毕后,与其配合将木盒嵌入,并将木盒固定牢固;混凝土浇注完,拆模后要进行技术复核;3.预留套管要确保位置准确,预埋管道的数量、型号与设计相符,坡度符合设计要求,管路畅通;。
现浇楼板电气管线预埋规范
现浇楼板电气管线预埋规范篇一:电气管线预埋电气管线预埋5.4.1工艺流程5.4.2材质要求1、钢管:管材壁厚符合设计及规范要求、壁厚均匀、焊缝均匀，无劈裂、砂眼、刺棱和凹瘪现象。
具有材质检验报告及出厂合格证书。
2、接线盒:钢质灯头盒、开关盒、接线盒等应符合《建筑电气通用图集》(92DQ系列)的要求，镀锌层无剥落，无变形开焊，敲落孔完整无缺，面板安装孔与地线焊接脚齐全，并有出厂合格证。
5.4.3施工方法1、本工程设计使用的焊接钢管施工前应集中进行管内壁除锈防腐处理，可以采用拖刷法或灌漆法进行。
2、将管子放在架子上，用圆形钢丝刷两头各绑一根钢丝穿入管内，站在管子两端的人来回拉动管内钢丝带动所绑1物，把管内铁锈及小毛刺清理干净，换用棉丝或布条沾防锈漆在管内来回拉动，反复多次沾漆，直至使管内壁涂漆均匀。
3、灌漆法1:把钢管在架子上交错倾斜放置，用透明塑料软管将管子串接一体，在最上层管口处灌入防锈漆，有最下一层管口处自然排出至架下设置的油漆回收桶(槽)内，施工时注意管子倾斜角度不宜过大，以防油漆流动过快不能满管流动，造成管内壁刷漆不全面。
4、灌漆法2:如图5-4-1所示，搭设架子、设置油漆回收槽，灌漆时适当转动钢管，以增加油漆在管内的停留时间，确保管内壁过漆均匀。
油漆桶图5-4-1 焊管内壁灌漆大样图5、钢管切断:钢管切断常用钢锯及砂轮切割机进行，将需要切断的管子长度量准确并做好标记，放在台虎钳上卡牢固。
1) 使用钢锯切断时，要注意保持锯条与钢管的垂直，避免切口出现马蹄口，推锯时稍加用力使其发生切割作用，但用力不能太猛，以免拗断锯条或伤人;回锯时不加用力，锯稍抬起，尽量减少锯条磨损;当管子快要切断时，要减慢锯速，若管子悬空端较长的情况下，应由人抬住或有支架支撑，使管子平稳的锯断，防止拗断锯条及伤人;钢锯使用过程中2为防止锯条过热，可以适当在锯条上涂抹润滑油; 2) 使用砂轮切割机进行切断作业时，应采用纤维增强型砂轮片，人员身体不能处于砂轮片运行方向同一平面上，操作时用力均匀平稳，以防砂轮片崩裂伤人。
管线预埋敷设标准
管线预埋敷设标准
1\电气管线
工艺流程
测量定位箱盒位置→预制管路→固定盒箱→管路连接→变形缝、接地处理→隐蔽验收→临时封堵→混凝土浇筑及看护→清理及修复
施工工艺
（1）根据优化后末端点位，测量定位，为保证线盒安装水平高度统一，每面墙应设两个以上水平基准点，用于确定每面墙的线盒高度。
（2）提前对各型管材进行内防腐、套丝等相关材料准备工作，根据定位的线盒位置，进行相关管路预制，使用管材专用工具进行煨弯，根据国标图集《硬塑料管配线安装》98D301-2中1.3.2的规定及图集《钢导管配线安装》03D301-3中30页中的要求，敷设于混凝土内的电气管线，弯曲半径应大于10d。
SC钢管内壁防腐专用工具煨弯
（3）结构墙体内，线盒采用两根直径不小于6mm的圆钢制成上下附加筋支架，与结构钢筋绑扎固定。
管路入盒应煨制“灯叉”弯，盒体与混凝土外沿平齐。
严禁与结构钢筋焊接固定。
附加钢筋固定线盒
（4）应根据管材的材质选取管路对应的连接方式，做到接口紧密、固定牢固。
A、PVC、可挠性金属管管路敷设应使用管材自带专用配件；
B、镀锌管管路敷设采用丝接；
C、SC管对接采用套管焊接的形式连接，入盒（箱）采取丝接。
PVC管入盒 SC管套管焊接
（5）变形缝、接地处理管线过变形缝应采用软管进行变形补偿，钢制管材、线盒在管管、管盒（箱）之间，应按要求做接地处理，SC管应注意跨接地线与金属盒的焊接地线焊接连接时采取双面施焊, 并确保搭接长度，不小于圆钢直径6d。
PVC管过变形缝 SC管线盒跨接接地。
电线管预埋安装施工工艺
电线管预埋安装施工工艺1、施工时应注重：〔1〕塑料管不应有折扁、裂缝，管内无杂物，切断口应平坦，管口应刮光；〔2〕塑料电线管的连接采纳胶水粘接，在管接头两端应与楼板底筋绑扎牢固；〔3〕塑料管粘接必须牢固严密，并在管道口塞上塑料管塞，防止灌桨、塞管；〔4〕砼楼板、墙及砖结构内各种开关、插座底盒、灯位接线盒与管连接必须采纳接线头连接，严禁将塑料管直截了当伸进接线盒内；〔5〕暗敷于砼内的接线盒要求用湿水泥纸或塑料泡沫填满内部，不准用水泥纸包其不处。
预埋在楼板、剪力墙内的塑料线管、接线盒应固定牢固，以防移位。
2、明配管路的施工方法，一般为配管沿墙、支架、吊架敷设，管子在敷设前应按设计图纸或标准图，加工好各种支架、吊架和大钢管的预弯制。
3、支架、吊架制作一般采纳角钢。
4、测量定位〔1〕明配管应在建筑物装饰面完成后进行。
在配管前应按设计图纸确定配电设备位置，各种箱、盒及用电设备位置，并将箱、盒与建筑物固定牢固，然后依据明配管线应横平竖直的原那么，顺线路的水平方向和垂直方向进行弹线定位，支吊架固定点的距离应均匀，管卡与终端、转弯中点、电气器具或接线盒边缘距离为150～500mm.〔2〕明配管弯曲曲折折曲曲折折折折半径应不小于管外径6倍，同时不应小于所穿进电缆的最小准许弯曲曲折折曲曲折折折折半径。
〔3〕配管时要注重每根电缆管弯头不宜超过3个，直角弯不宜超过2个。
〔4〕管路超过一定长度，应加装接线盒，其位置便于穿线。
明配管在通过建筑物伸缩缝各沉落缝应采取补偿措施。
5、电线管暗敷设形式：〔1〕现浇混凝土楼板、墙、柱、梁内配管随墙砌砖配管。
〔2〕暗敷管路都须与土建主体工程紧密配合施工并由土建主体工程施工中应给建筑物标高。
〔3〕配管要尽量减少转弯，沿最短路径，经综合考虑确定合理管路敷设部位和走向，确定正确盒箱的正确位置。
〔4〕依据现场实际敷设施工图，加工好各种管弯和盒箱。
〔5〕测定盒、箱位置依据施工图要求，确定盒、箱轴线位置，依据土建标出的水平线为基准，连通器寻平，标出盒箱的实际安装位置。
建筑电气施工中电线管预埋施工工艺
建筑电气施工中电线管预埋施工工艺在建筑电气施工中，电线管的预埋施工工艺起着至关重要的作用。
电线管的预埋施工工艺是指在建筑的施工过程中，提前预留好电线管的位置，并进行固定，以便后续的电线线缆敷设。
本文将详细介绍建筑电气施工中电线管预埋施工工艺。
首先，在进行电线管预埋施工之前，施工人员需要提前制定详细的工程施工方案。
施工方案应包括电线管的位置、长度、数量等参数，并根据建筑设计图纸进行详细设计。
其中，施工人员需要仔细测量每个电线管的长度，确保预埋的电线管能够准确地满足电力系统的需求。
在进行电线管预埋施工之前，施工人员需要对施工现场进行清理，并保持清洁。
施工人员应清除施工现场的杂物和尘土，确保施工环境整洁。
同时，施工人员还需要对预留的电线管位置进行标记，以便清晰、准确地进行后续的施工工作。
在进行电线管预埋施工过程中，施工人员需要选择适当的工具和材料。
常用的电线管材料有钢管、塑料管等，施工人员应根据具体需求选择合适的材料。
同时，施工人员还需要配备相应的工具，如锤子、电钻、切割工具等，以便能够高效地进行电线管预埋施工工作。
接下来，施工人员需要进行电线管的定位和固定。
在预留位置的基础上，施工人员需要使用墙面定位器等工具准确测量电线管的位置，并进行标记。
然后，施工人员将钢管或塑料管等材料按照标记的位置进行切割和定位，并使用螺丝等固定材料进行固定，确保电线管稳固可靠。
在预埋电线管的施工过程中，施工人员还需要注意保护电线管不受损。
施工人员在进行切割和固定电线管的过程中应小心谨慎，避免损坏电线管的表面和内部。
同时，在施工现场周围设置警示标志，提醒其他人员注意电线管的存在，避免对电线管产生不必要的破坏。
最后，在电线管预埋施工完成后，施工人员应进行验收和记录。
施工人员应仔细检查每个电线管的固定情况和位置是否符合要求，并记录在施工记录表中。
如发现问题应及时进行整改和修复，确保。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、施工准备（一）1、2、混凝土墙内PVC管施工准备作业条件在土建墙体、梁、柱钢筋绑扎完成后,支立模板前进行。
材料要求（1）PVC管的材质必须合格,氧指数≥27%,设计有待殊要求时必须符合设计要求。
进场材料必须有产品合格证,以及有效的氧指数检测报告。
（2）（3）（4）外观检查,管材内外壁光滑,无凸棱凹陷、气泡等缺陷。
用卡尺测量内外径必须符合国家标准,管壁厚度均匀一致。
各种附件如灯头盒、开关插座盒、管接头、盒接头、粘合剂等必须使用配套的阻燃制品,同时应有出厂合格证、“CCC”认证标志和认证证书复印件。
3、主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、弯管弹簧、剪管器、热风机、电炉子、工具袋、电工常用工具等。
（二）1、2、3、混凝土墙内焊接钢管施工准备作业条件在土建墙体、梁、柱钢筋绑扎完成后,支立模板前进行。
材料要求1、钢管的材质必须合格,有出厂合格证,设计有待殊要求时必须符合设计要求。
2、外观检查钢管壁厚均匀、焊缝均匀、无劈裂、毛刺砂眼、棱刺和凹扁等缺陷。
3、锁紧螺母外形完好、丝扣清晰。
无翘曲变形等缺陷。
4、铁制灯头盒、开关盒等的金属板厚度必须符合国标或标准图集的要求。
主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、手动弯管器、二、液压弯管器、压力案子、套丝扳、套丝机、工具袋、电工常用工具等。
质量要求项序项目允许偏差或允许值主控项目1金属导管、金属线槽的接地或接零第14.1.1条2金属导管的连接第14.1.2条3防爆导管的连接第14.1.3条4绝缘导管在砌体剔槽的埋设第14.1.4条一般项目1电缆导管的弯曲半径第14.2.3条2金属导管的防腐第14.2.4条3柜、台、箱、盘内导管管口高度第14.2.5条4暗配导管的埋设深度，明配导管的固定第14.2.6条5线槽固定及外观检查第14.2.7条6防爆导管的连接、接地、固定和防腐第14.2.8条7绝缘导管的连接和保护第14.2.9条8柔性导管的长度、连接和接地第14.2.10条9导管和线槽在建筑物变形缝处的处理第14.2.11条三、工艺流程（一）混凝土墙内PVC管路施工主要工艺流程预留箱盒位置→敷设管路→管路连接→切断→弯曲（二）混凝土墙内焊接钢管施工主要工艺流程顶留箱盒位置→敷设管路→管路连接→切断→套丝→弯曲→跨接地线→变形缝的处理→管路防腐四、操作工艺（一）混凝土墙内PVC管操作工艺1、顶留箱盒位置为了保证箱盒位置及标高的准确,现阶段我们采取先预留箱盒位置后安装箱盒的办法。
随着土建施工工艺的发展,本项工艺也会有新的发展。
具体做法:根据设计图纸要求在配电箱的位置处预留一个比箱体尺寸大的洞口,一般可要求左右各大50～100mm,上下各大150～200mm。
这项工作必须提前考虑,对各种规格配电箱分别制作木套箱,钢筋绑扎时,通知钢筋工在配电箱位置做好预留洞和洞口钢筋加强工作。
木套箱的做法可以参照土建门窗洞模板的做法。
对于接线盒或开关、插座盒,留洞尺寸可定为150×250mm。
这些洞的预留一般采取预埋聚苯板的办法。
施工前加工定做或现场制作150×250×100mm的聚苯板块,施工中固定在所需要的位置。
PVC管要插入木套箱或聚苯板中,管路排列要严格按照进人配电箱或盒的要求,管口必须封堵严密,以免灰浆渗入造成管路堵塞。
2、敷设管路管路必须敷设在钢筋网内侧,分两种情况,第一种是从楼地面内引出的管路,第二种是从墙上箱盒向外引的管路。
（1）对于从楼地面内引出的管路,应在土建楼层放线后及时检查,对超出墙体线的管路,要及时进行处理，如果是根部超出,必须进行剔凿然后重新接管,如果是上部超出墙体线只需将其扳正,但要注意不能用力过猛,避免管路拆断或变形。
（2）对于从墙上箱盒向外引的管路,必须从木套箱或聚苯板中引出,并连按牢固紧密。
为了避免混凝土浇捣时的冲击,竖向管路应沿竖筋绑扎固定,横向管路沿水平筋固定,并绑扎在水平筋的下侧。
需要进入楼板的管路伸出墙体后与钢筋固定,管日必须封堵严密,可以采用管堵封堵或将管折回头并绑扎的办法。
3、管路连接包括管路与管路的连接和管路与箱盒的连接两种情况:（1）管路与管路的连接:使用与管路配套的套管和专用粘接剂。
连接前注意首先要清除被连接管端的灰浆,保证粘接部位清洁干燥,用小毛刷涂抹胶粘剂,要均匀、不漏刷、不流坠。
涂好后平稳地插入套管中,插接要到位。
必要时可用力转动套管保证连接可靠。
套管连接的管路应保持平直。
（2）管路与箱盒的连接:本项工作应在土建对+0.5m水平控制线进行核查后,配合箱盒的安装同时进行,使用配套的盒接头和胶粘剂。
首先测定好箱盒位置,根据其位置截取适当长度的管路,如果原来管路长度不够时,可采取接短管的办法,使其长度满足使用要求。
按照上面套管与管路连接的办法,把盒接头与各管路连接,把盒接头的另一端插入箱盒,并用配套的锁母固定,然后把箱盒固定在合适的位置。
4、管路的切断对于直径在20mm以下的管路可以使用专用的剪管器(割管器)进行剪切,注意不能使切断的管口发生变形,对于直径在20mm以上的管路可以使用钢锯锯断,但必须用钢锉把管囗内外的毛刺修整平齐。
不能出现斜口,以避免接管时出现质量问题。
5、管路的弯曲对于直径在25mm以下的管路,使用配套的弯管弹簧,首先将与管规格相配套的弯管弹簧插入需要煨弯的部位,如果管路长度大于弯管弹簧的长度,可用铁丝拴牢弹簧的一端,拉到合适的位置,两手抓住弯管弹簧的两端位置,用膝盖顶住被弯曲部位,两端用力逐渐煨出所需要的弯度,注意不能用力过快过猛,以免管路发生变形。
对于直径在32mm以上的管路,使用弯管弹簧会有一定的困难,这时可以使用热煨法,首先将弯管弹簧插人管内,对规格较大的管路,没有配套的弯管弹簧时,可以把细砂灌入管内并振实,堵好两端管口,用电炉或热风机对需要弯曲部位进行均匀加热,加热到可以弯曲时,将管子的一端固定在平整的木板上,逐步煨出所需要的弯度,然后用湿布抹擦弯曲部位使其冷却定型。
冷天施工时可以把细砂炒热并把管路拿到室内预制。
（二）混凝土墙内钢管操作工艺1、预留箱盒位置基本与PVC管的方法相同,但为了以后安装箱盒施工方便,钢管进入木套箱或聚苯板内最好不超过5mm,以便采用接短管的办法进箱盒。
2、敷设管路与PVC管的方法相同,但管口的封堵只能使用管堵。
3、管路连接包括管路与管路的连接和管路与箱盒的连接两种情况。
（1）管路与管路的连接:混凝土墙内暗敷设的管路采用套管焊接的方法连接,为了保证连接质量,一般需要特别加工定做套管,要求套管的内径比所连接的钢管外径大2mm,套管的长度为所连接的钢管外径的2.2倍。
连接时首先把钢管的一端插入套管的1/2处,电焊点焊固定后插入另一端,然后焊接,要求焊接牢固、严密,不得有夹渣、咬肉等质量问题。
（2）管路与箱盒的连按:本项工作应在土建对50线进行核查后,配合箱盒的安装同步进行。
首先测定好箱盒位置,根据其位置截取适当长度的短管,短管的一端应提前套好丝扣,丝扣的长度在15mm左右,按照管路与管路的连接方法,把短管的另一端与原来管路连接,注意进箱的钢管如果有多根时应排列整齐,两管之间的距离应大于所用锁母边沿宽度的两倍,保证锁母的安装,管路连接后上好锁母,以供安装配电箱或接线盒时使用。
4、管路的切断切断管路使用砂轮锯或钢锯,注意锯出的管口应平齐,不得有斜口。
锯断后应清除管口毛刺。
5、管路的套丝管路套丝一般使用手动套丝扳或套丝机,使用套丝机时,应注意加油润滑,使用手动套丝扳时,应注意均匀用力,管径大于32mm时,必须分三次套成,以保证丝扣完整清晰。
6、钢管的弯曲对管径在25mm及以下的钢管可在现场使用手动弯管器现场弯制,可用脚踩住钢管的一端然后扳动弯管器,逐步弯出所需要的弯度。
对管径在32～80mm的钢管一般使用液压弯管器,注意选取与钢管规格相对应的弯管模具,模具放好后.压动拉杆或开动电动弯管器的液压泵,注意观察钢管的弯曲情况,达到所需要的弯曲后,及时停止液压动作。
对管径在80mm以上的钢管,最好到专业厂家加工定做,必要时可以采用热煨法现场制作,热煨时首先要把细砂炒干,用木楔或钢板封住钢管的一端,从另一端灌入干砂,边灌边用手锤敲打,使之密实,然后用杰楔堵住管口用氧炔焰或烘炉转动加热, 烧红后煨出所需的弯度。
随煨弯随冷却。
要求弯曲半径不小于钢管外径的6倍,埋人地下或混凝±内时,弯曲半径不小于钢管外径的10倍,弯扁程度不大于钢管外径的l/10。
7、跨接地线对箱盒两端的钢管必须焊接跨接地线,跨按地线的焊接长度不小于圆钢筋直径的管径圆钢扁铁15～40ф6－50～63ф1025×370以上ф8×2（25×3）×2五、8、变形缝的处理在变形缝的两侧各顶埋一个接线箱,在变形缝的一侧把短管的一端用根母和锁母固定在箱底部,在另一侧的接线箱底部的垂直方向开长孔,其孔径长宽尺寸不小于管直径的2倍,在变形缝两侧的钢管及接线箱上焊接补偿跨接地线。
9、管路的防腐埋入混凝土墙的钢管内壁必须做防腐处理,一般可采用灌防锈漆的办法,做好内壁防腐的钢管应注意保持通风干燥,以保证防锈漆千透。
外壁不需要防腐处理。
应注意的质量问题1、由于PVC管在接头内插接不到位,胶粘剂涂抹不均匀,造成管接头松动,可在涂抹胶粘剂后将管及时插入并用力转动,使之插接到位。
2、PVC管煨弯时出现凹扁现象,可选用配套的弯管弹簧,且热煨时保证煨弯部位受热均匀。
3、钢管煨弯时出现凹扁过大,弯曲半径不够的情况,注意在使用手动弯管器时,受力点要适当移动；使用液压弯管器时,模具要配套,焊接钢管的焊缝不应放在侧面;钢管直径大于80mm时,最好到专业厂家加工定做。
4、跨接地线焊接长度不够,焊缝不饱满,出现夹渣、咬肉等质量问题,是由于操作人员责任心不强,应加强自检、互检,并加强技术培训。
六、成品保护要求1、其他工种不得敲打或弯折电线管路,管路敷设完成后,要及时套好管堵,其他工种不得随意拆除。
2、变形缝两侧的接线箱做好后要及时封堵,以免造成污染和堵管。
