低频低压减负荷及故障解列装置讲义

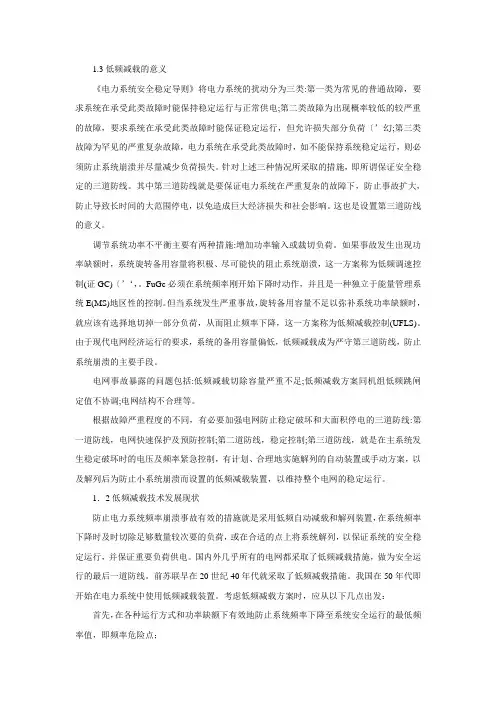

低频减载(自动装置原理课设)
1.3低频减载的意义《电力系统安全稳定导则》将电力系统的扰动分为三类:第一类为常见的普通故障，要求系统在承受此类故障时能保持稳定运行与正常供电;第二类故障为出现概率较低的较严重的故障，要求系统在承受此类故障时能保证稳定运行，但允许损失部分负荷〔’幻;第三类故障为罕见的严重复杂故障，电力系统在承受此类故障时，如不能保持系统稳定运行，则必须防止系统崩溃并尽量减少负荷损失。
针对上述三种情况所采取的措施，即所谓保证安全稳定的三道防线。
其中第三道防线就是要保证电力系统在严重复杂的故障下，防止事故扩大，防止导致长时间的大范围停电，以免造成巨大经济损失和社会影响。
这也是设置第三道防线的意义。
调节系统功率不平衡主要有两种措施:增加功率输入或裁切负荷。
如果事故发生出现功率缺额时，系统旋转备用容量将积极、尽可能快的阻止系统崩溃，这一方案称为低频调速控制(证GC)〔’‘，。
FuGc必须在系统频率刚开始下降时动作，并且是一种独立于能量管理系统E(MS)地区性的控制。
但当系统发生严重事故，旋转备用容量不足以弥补系统功率缺额时，就应该有选择地切掉一部分负荷，从而阻止频率下降，这一方案称为低频减载控制(UFLS)。
由于现代电网经济运行的要求，系统的备用容量偏低，低频减载成为严守第三道防线，防止系统崩溃的主要手段。
电网事故暴露的问题包括:低频减载切除容量严重不足;低频减载方案同机组低频跳闸定值不协调;电网结构不合理等。
根据故障严重程度的不同，有必要加强电网防止稳定破坏和大面积停电的三道防线:第一道防线，电网快速保护及预防控制;第二道防线，稳定控制;第三道防线，就是在主系统发生稳定破坏时的电压及频率紧急控制，有计划、合理地实施解列的自动装置或手动方案，以及解列后为防止小系统崩溃而设置的低频减载装置，以维持整个电网的稳定运行。
1．2低频减载技术发展现状防止电力系统频率崩溃事故有效的措施就是采用低频自动减载和解列装置，在系统频率下降时及时切除足够数量较次要的负荷，或在合适的点上将系统解列，以保证系统的安全稳定运行，并保证重要负荷供电。
微机电力自动装置原理课件 第6章 自动低频减载
第6章 常用的输入输出接口芯片
问题1、什么叫频率崩溃现象？
电力系统功率缺少，频率下降，水泵汽泵转速下降，发 电机转速下降，发电机输出电压下降。功率进一步减 少---系统电压、频率进一步下降到47~48HZ。中枢点 上频率低于某临界值。系统频率就崩溃瓦解。 问题、什么叫电压崩溃现象？ 电力系统功率缺少，频率下降，水泵汽泵转速下降，发 电机转速下降，发电机输出电压下降。系统功率进一
18
第6章 常用的输入输出接口芯片
（二） 自动低频减载装置的工作顺序
A、规则：对于各种可能发生的事故都要求自动低 频减载装置能作出恰当的反应。切除相应的负荷， 既不能过多也不能过少，只有分批切除，以适应不 同功率缺额的需要。所以根据启动频率的不同，低 频减载可以分若干级，也就是若干轮。 B、如何确定自动低频减载装置的工作级数？ （1）选择第一级启动频率f1.他在48。5~49HZ之间。
2
第6章 常用的输入输出接口芯片 （2）设双回输电线路传输的功率为PA比较交大，当其中一回路发 生三相短路时，继电器保护装置正确动作，将故障电路拆除。但是 由于输送的功率PA已经超出一回路运行的暂态稳定极限功率，如 不及时减少传输功率，则可能由于系统稳定遭到破坏而导致系统解 列，同样会造成受端B系统更严重的缺电，使系统遭到破坏。
4、电力系统频率动态特性fx(t)的求解 忽略负载负载机械拖动机械的转动惯量的影响。 只考虑发电机组转动惯量在频率调节的作用。将电力系统等值于发 电机组
11
第6章 常用的输入输出接口芯片
（1）同步发电机的运动方程为
2WkN d J M ; J ; 2 dt N J转子转动惯量， 转子机械角速度， M轴上的不平衡转矩。 当机械角速度不大时。 转矩标么值与功率标么 值相等。机械 角速度标么值 电角度标么值。表达式 为： 2WkN d d * TG PT * PL* (6 7C ) PG N N dt dt PT *为以PG N 为基准的机组输入功率 标么值。 PL*为以PG N 为基准的负荷功率标么 值。
低频减载及其它安全自动装置
综合应用案例分析
案例二
某大型水电站
背景
应用
结果
该水电站采用多种安全自动装 置，包括低频减载装置、安全 门、紧急停机程序等，以确保 大坝和机组的安全运行。
低频减载装置在检测到电网频 率异常时自动切除部分负荷； 安全门在检测到大坝水位过高 时自动开启泄洪；紧急停机程 序在检测到机组异常时自动停 机。
该水电站成功避免了多次因自 然灾害或设备故障而引发的事 故，保障了大坝和机组的安全 运行，确保了电力供应的稳定 性。
02
CATALOGUE
安全自动装置
定义与重要性
定义
安全自动装置是指在电力系统出现异常情况时，能够自动地、迅速地切除故障部分或降低系统出力， 以保障整个电力系统的安全稳定运行的设备。
重要性
随着电力系统的规模不断扩大，安全自动装置在保障电力系统的安全稳定运行中发挥着越来越重要的 作用。它能够有效地防止系统崩溃、大面积停电等严重事故的发生，减少损失，提高电力系统的可靠 性。
低频减载及其它安 全自动装置
目录
• 低频减载装置 • 安全自动装置 • 低频减载与安全自动装置的关系 • 实际应用案例分析 • 维护与保养建议
01
CATALOGUE
低频减载装置
定义与工作原理
定义
低频减载装置是一种用于电力系统安全自动装置，用于防止电力系统出现低频 振荡或功率振荡，从而保护电力系统的稳定运行。
挑战
随着可再生能源的大量接入和分布式电源的普及，电力系统的结构和特性将发生深刻变化，对低频减载和安全自 动装置提出了更高的要求和挑战。如何适应这些变化，提高装置的性能和可靠性，是未来需要重点关注和研究的 问题。
04
CATALOGUE
微机电力自动装置原理课件第6章自动低频减载
五、自动低频减载装置
• （一）装置原理接线-----图6-6 • 1、由：电力系统+变电站+自动低频减载装置等组成。 • 2、自动低频减载装置由：f---低频继电器+△t延时单元+EX跳闸执行单元（每个单
元管不同的功率）等组成。 • 3、 f---低频继电器：有模拟式和数字式俩种。数字式的见图6-8、6-9。他由三个
df* dt
TX
PGN PLN
df* dt
TX 系统等值机组惯性时间与TG相当。 PL PLN KLf ;所以PT* PL* KL*f* 若功率缺额为Ph得：
TX
PGN df* PLN K L* dt
f*
Ph* K L*
Txf
df* dt
f*
t
解微分方程得：f * Txf (1 eTxf )
率缺额为Phmax 1200MW;负荷调节效应系数KL* 2，希望系统恢复频率fh 48HZ,求接入低频
减载装置的功率PLmax ？
17
•
解：希望恢复频率的标么值为：
f*
50 48 50
0.04
PL max
1200
25000 1 2 0.04
0.04
870(M W )
所以减去870(M W )的负荷，才能使频率
第六章 电力系统自动低频减载及 其他安全自动控制装置
6.1 6.2 自动低频减载 6.3 其他安全装置
1
6.1 概述
•
6.1.1电力系统自动低频减载的含义
•
电网出现严重故障时,所以发电机都满负荷发电也依然
不能满足功率缺额条件下,电网频率不断往下掉.即出现低频的情况
发生，.电力系统自动控制装置一检测到出现低频的情况，立即将
9690低频低压解列装置使用说明书
03．事件记录 按“确定”键后，进入菜单，显示如下：
1.保护事件 2.遥信事件
4
9690 低频低压解列装置说明书
3.自检事件
4.事件清除
保护事件：可以记录 64 条保护动作的事件记录，记录编号为 0000~0063，按“确定”
第二部分 保护装置详细说明············································································· 10 一．9690 低频低压解列装置········································································· 10
5
9690 低频低压解列装置说明书
1 开关合位信号 对应开入量 1-14，第四排显示的是光标所在位置的开入量编号和名称。该通道采集到
开入量以后，则对应的位置由数字“0”变成“1”， 注意：开入量的电源为 DC24V，内供的，外面应接入的必须是无源节点。如果开入量
为电源 DC220V 或者 DC110V 的，则电源由外部提供，公共端接-220V，开入量信号接+220V. 开入量电源如果是非内供 24V，则需在订货时说明。
PASSWORD1 PASSWORD2 Address Baud Rate
Parity Address-2 Baud Rate-2 Parity-2 Language
MAC IP Sub Mask Gateway
名称 二次保护电压比例系数 二次保护电流比例系数 二次测量电压比例系数 二次测量电流比例系数 二次测量功率比例系数 接线方式 未定义 滚动显示项目选择 1 滚动显示项目选择 2 一级密码（改定值、投退用） 二级密码（做开出试验用） 装置通讯地址 装置通讯波特率 校验方式 装置通讯地址 装置通讯波特率 校验方式 未定义 MAC 地址 1 IP 地址设置 1 子网掩码 1 网关 1

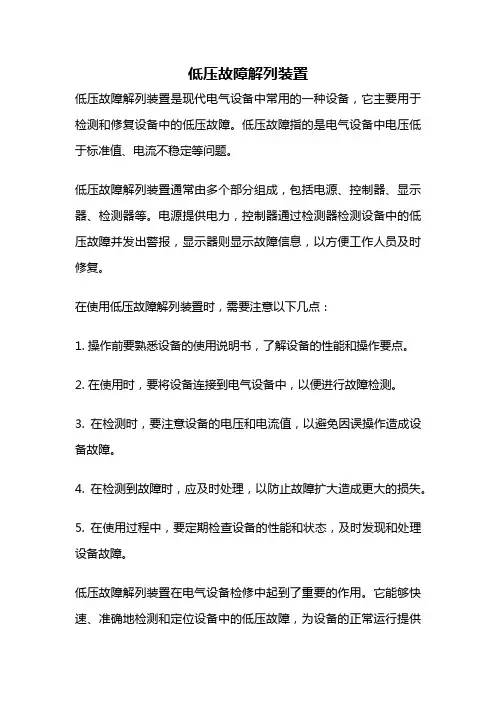

低压故障解列装置
低压故障解列装置
低压故障解列装置是现代电气设备中常用的一种设备，它主要用于检测和修复设备中的低压故障。
低压故障指的是电气设备中电压低于标准值、电流不稳定等问题。
低压故障解列装置通常由多个部分组成，包括电源、控制器、显示器、检测器等。
电源提供电力，控制器通过检测器检测设备中的低压故障并发出警报，显示器则显示故障信息，以方便工作人员及时修复。
在使用低压故障解列装置时，需要注意以下几点：
1. 操作前要熟悉设备的使用说明书，了解设备的性能和操作要点。
2. 在使用时，要将设备连接到电气设备中，以便进行故障检测。
3. 在检测时，要注意设备的电压和电流值，以避免因误操作造成设备故障。
4. 在检测到故障时，应及时处理，以防止故障扩大造成更大的损失。
5. 在使用过程中，要定期检查设备的性能和状态，及时发现和处理设备故障。
低压故障解列装置在电气设备检修中起到了重要的作用。
它能够快速、准确地检测和定位设备中的低压故障，为设备的正常运行提供
了有力的保障。
同时，它也提高了工作效率，减少了工作人员的工作量，降低了工作强度，具有很高的应用价值。
低压故障解列装置是电气设备检修中不可或缺的重要设备之一。
只有在正确使用和维护的情况下，才能发挥出其最大的功效。
低频低压减负荷及故障解列装置讲义
UFV-200A频率电压紧急控制装置
低频功能说明：
只考虑并列运行，认为两段母线为一个系统（无论两段母 线电压等级是否一致），因此该系统的频率值应该相同，切 除负荷或机组也应该统一处理（本装置基本型认为两段母线 电压始终为一个系统）。 两组母线电压均正常时，装置首先选用Ⅰ母电压、频率进 行判断，如果满足动作条件,则再经Ⅱ母电压、频率判断确认。 判断的电压、频率取同一段母线的电压、频率。 当一组母线电压消失或PT断线时装置自动选用另一组母线电 压进行判断，装置延时发出PT断线的告警信号。 当两组母线电压均不正常时，装置本系统的低频、低压判 断。
故障解列装置
系统中哪些地方可考虑设置故障解列装置：
～
大系统
～
小系统
（1）系统间联络线的适当地点。 （2）地区系统中由主系统受电的终端变电站母线联络开关。 （3）地区电厂的高压侧母线联络开关。 （4）专门划作系统事故紧急启动电源专用厂用电的发电机组 母线联络开关。Leabharlann RCS-9612A故障解列装置
适用范围：
适用于110KV以下电压等级的负荷侧或小电源侧的故障解列装置 。
功能：
二段零序过压解列保护； 二段低压解列保护； 二段低周解列等； 二段母线过压解列保护； 二段高周解列等；
故障解列装置与低周、低压减负荷装置区别： 安装的地点（动作的开关不同）不同。 功能不一致。 低周、低压减负荷装置有滑差闭锁，故障解列装置没有，可以保证故 障情况下动作。
rcs941保护装臵内臵低压低频减负荷功能在功率缺额的受端小电源系统中当大电源切除后发供严重不平衡时将造成频率或电压降低如低频减负荷不能满足安全运行要求时必须在某些地点装设故障解列装臵低频率或低电压解列装臵在功率缺额的小电源系统中一般表现为频率下降但当功率缺额过大而无功不足时可能因电压低有功功率下降频率不降低
第六章 电力系统自动低频减载装置 《电力系统自动装置(第2版)》教学课件
The End ！
§6-2 自动低频减载装置的工作原理 三、自动低频减载装置动作顺序
统允许2)的最最末低一频级率起受动“频频率率f n崩的溃选”择或：“电电力压系崩 溃’’的限制。对于高温高压的火电厂，在频 率低于46～46.5Hz时，厂用电已不能正常工作； 在频率低于45Hz时，就有“电压崩溃”的危险。 因此，最末一级的起动频率宜整定为46～ 46.5Hz．
式中 df／dt3——频率变化率闭锁定值； Tfas2为加速切第二、三级延时定值。
§6-3 微机频率电压紧急控制装置 三、微机频率电压紧急控制装置动作原理
（5）低频二、三、四、五级动作条件分别如下：
f≤f2
t≥Tfs2
f≤f3
t≥Tfs3
f≤f4
t≥Tfs4
f≤f5
t≥Tfs5
式中 f2 、f3、 f4、 f5——分别为低频第二、第三、
（3）低频一级、加速第二级动作条件： f≤f1 df／dt2＞︱df／dt︱≥df／dt1 t≥Tfas1
式中 df／dt2——加速切第二、三级定值； Tfas1——加速切第二级延时值。
§6-3 微机频率电压紧急控制装置 三、微机频率电压紧急控制装置动作原理
（4）低频第一级、加速第二、三级动作条件： f≤f1 df／dt3＞︱df／dt︱≥df／dt2 t≥Tfas2
当系统发生短路故障时，母线电压突然降低，此时本装置立即闭 锁出口，不再进行低电压判断。而当保护动作切除故障后，装置安 装处的电压迅速回升，但如果恢复不到正常数值，但大于klUn(故障 切除后应回升到的电压定值，该定值应大于相邻线路三相短路时的 残压值，建议值一般为额定电压的0.7-0.8倍)，装置立即解除闭锁 ，允许装置快速切除相应的负荷，使电压恢复。本装置不需要与保 护二、三段的动作时间相配合，但需要用户设定 tus( 等待短路故 障切除时间)，一般应大于后备保护的动作时间，若后备保护最长时 间为4秒，则tus应设为4.5～5秒。超过tus以后电压还没有回升到 k1Un以上，装置将闭锁出口，并发出异常告警信号。
自动低频减负荷装置原理及误动防范措施
自动低频减负荷装置原理及误动防范措施[摘要]自动低频减负荷是为防止电力系统失去稳定性和避免电力系统发生大面积停电而设计的一种自动保护装置。
它可以在电力系统发生频率变化时启动，满足电力系统频率稳定性的要求。
[关键词]按频率减负荷误动防范措施一、电力系统稳定运行的要求电力系统稳定运行必须同时满足三种稳定性的要求：即同步运行稳定性、频率运行稳定性、电压稳定性。
针对电力系统的这些要求，我们必须设置一些自动装置，当系统发生故障时，按照预定的控制原因迅速做出反应，采取必要的措施避免事故扩大。
二、按频率自动减负荷装置的工作原理1．通常系统发生有功缺额时，系统频率按系统动态特性下降，其频率下降速度一般较慢，当功率缺额在40%以内时一般小于3 Hz /s；而接有大容量电动机负载的母线一旦失去电源，由于转子的惯性功能，电枢尚有电动势发生，使母线尚存有电压反馈，但由于它是由转子动能发电的，故其频率下降速率很大，据统计下降速率大于3 Hz /s。
2．最大功率缺额的确定若切除的负荷功率为Pqe，则系统的功率缺额由Pq变成Pq -Pqe，系统的总有功负荷由Pfhe变为Pfhe-Pqe，于是得到系统的稳定频率为f=f(1-1/K×Pq -Pqe/Pfhe-Pqe)。
若要使系统的恢复频率稳定为Phf，则切除的负荷功率可得Pqe= (Pq -Kf×Pfhe) /(1-Kf)；为了保证系统的频率能够恢复到所希望的数值，使系统恢复到稳定运行状态，应根据系统容量的配置以及接线方式，分析出可能发生的系统最严重的有功功率缺额Pqmax，而实际到自动按频率减负荷装置上的负荷不应小于Pqmax所对应的Pqemax。
3．自动按频率减负荷装置的动作顺序在发生有功功率缺额的事故，应该按照事故时有功功率缺额的多少来动作，相应切除一定数量的负荷，使每次动作后系统频率都恢复到希望的数值附近。
当前普遍采用的自动按频率减负荷装置分成若干级，每级动作频率不同，所断开的负荷也不相同，当系统发生某个数值的有功功率缺额的故障，系统频率急剧下降达到fn-1时，自动按频率减负荷装置的第n-1级动作，断开相应的负荷，如果n-1级动作后系统频率继续下降，则说明第n-1级动作后所断开的负荷功率仍不足以抵偿系统的有功功率缺额，系统频率将再度下降；当系统频率降低到fn时，第n级自动按频率减负荷装置动作，再断开相应的负荷。
低频减载及其它安全自动装置
• ②当频率下降到47~48Hz时， • 火电厂厂用机械→锅炉和汽轮机→发电机出力下降，
46~47Hz以下时，频率下降更快，恶性循环将引起 频率崩溃。
低频减载及其它安全自动装置
• ③当频率下降到46~47Hz时， • 异步电动机和变压器的励磁电流↑、无功损耗↑,引起
系统电压↓. • 还会引起励磁机出力↓→发电机电势↓→全系统电压
Txf
df* dt
f*
Ph* KL*
•当系统出现功率缺额或者功率过剩时，系统频率fx(t) 的动态特性可用指数曲线来描述。
fe
•在事故初期，频率下
降的速度与功率缺额
c
b
成正比
fb
fa
a
低频减载及其它安全自动装置
c
2021/3/6 North China Electric Power University
等值机的惯性 时间常数
TX
d*
dt
PT*
PL*
d* d* df*
dt dt dt
转换为以负荷 在额定频率时TX 的总功率为基
PGNdf* PLN dt
PT*PL*
PLPLNKLf
准功率
TXPLP NG K NL*dd tf*f* K P Lh**
低频减载及其它安全自动装置
TXPLP NG K NL*dd tf*f* K P Lh**
第六章 按频率自动减负荷及其它
安全自动装置
低频减载及其它安全自动装置
• §6-1概述 • §6-2按频率自动减负荷 • §6-3自动解列装置 • §6-4水轮机组低频自起动装置
低频减载及其它安全自动装置
第一节 概述
第六章电力系统自动低频减载及其他安全控制装置ppt课件
（1）最大功率缺额的确定
f
1 KL
Ph
f fNfh
Ph.m axPL.m PLNPL.m a
ax KL*f*
x
PL.m axPh.m 1a K xK L*L *P f*LN f*
•根据系统负荷、系统恢复频率以及最大功率缺额 Ph.max，可以 计算出接到自动低频减载装置的功率总数。
page15
（2）自动低频减载装置的动作顺序 病原体侵入机体，消弱机体防御机能，破坏机体内环境的相对稳定性，且在一定部位生长繁殖，引起不同程度的病理生理过程
•系统运行方式有很多种，事故的严重程度也很大差别，而对于自 动低频减载装置都必须做出恰当的反应，切除相应数量的负荷。 •解决的办法——只有分批断开负荷功率，采用逐步修正的办法， 才能取得较为满意的结果。 •尽管频率动态方程表明频率下降速率载有有功缺额的信息，但是， 在实际应用中，按频率降低值来切除负荷，即按频率自动减载。
page2
病原体侵 入机体 ，消弱 机体防 御机能 ，破坏 机体内 环境的 相对稳 定性， 且在一 定部位 生长繁 殖，引 起不同 程度的 病理生 理过程
电力系统典型事故
存在问题：如果由调度人员在很短的时间内正确判断事故并
且完成相应的上述操作，显然是不可能的。原因是远动信息传 输和操作命令的传达都需要一定的时间，如此长的时间势必会 失去及时处理事故的良机。
•一般希望系统切除负荷后的恢复频率要小于系统额定频率 fh fN
•自动低频减载装置的最大可能断开的功率PL.ma要x 小于最大功率
缺额 Ph.m ax
PL.m axPh.m ax
page14
病原体侵 入机体 ，消弱 机体防 御机能 ，破坏 机体内 环境的 相对稳 定性， 且在一 定部位 生长繁 殖，引 起不同 程度的 病理生 理过程
第二节 低频减载及低压减载
第二节低频减载及低压减载一、自动低频减载的基本原理这部分我们将要介绍自动低频减载的基本原理：低频减载又称自动按频率减负载，或称低周减载（简称为AFL），是保证电力系统安全稳定的重要措施之一。
当电力系统出现严重的有功功率缺额时，通过切除一定的非重要负载来减轻有功缺额的程度，使系统的频率保持在事故允许限额之内，保证重要负载的可靠供电。
图11-7 自动低频减载（负载）的工作原理基本级的作用是根据系统频率下降的程序，依次切除不重要的负载，以便限制系统频率继续下降。
例如，当系统频率降至f1时，第一级频率测量元件启动，经延时△t1后执行元件CA1动作，切除第一级负载△P1；当系统频率降至f2时，第二级频率测量元件启动，经延时△t2后元件CA2动作，切除第二级负载△P2。
如果系统频率继续下降，则基本级的n级负载有可能全部被切除。
当基本级全部或部分动作后，若系统频率长时间停留在较低水平上，则特殊级的频率测量元件fsp启动，以延时△tsp1后切除第一级负载△Psp1；若系统频率仍不能恢复到接近于fn，则将继续切除较重要的负载，直至特殊级的全部负载切除完。
基本级第一级的整定频率一般为47.5-48.5Hz，最后一级的整定频率一般为46-46.5 Hz，相领两级的整定频率差取0.4-0.5 Hz。
当某一地区电网内的全部自动按频率减负载装置均已动作时，系统频率应恢复到48-49.5 Hz以上。
特殊级的动作频率可取47.5～48.5Hz，动作时限可取15～25s，时限级差取5s左右。
1. AFL的基本要求：能在各种运行方式和功率缺额的情况下，有效地防止系统频率下降至危险点以下。
切除的负载应尽可能少，无超调和悬停现象。
应能保证解列后的各孤立子系统也不发生频率崩溃。
变电站的馈电线路故障或变压器跳闸造成失压，负载反馈电压的频率衰减时，低频减负载装置应可靠闭锁。
电力系统发生低频振荡时，不应误动。
电力系统受谐波干扰时，不应误动。
2. 对自动低频减载闭锁方式的分析：（1）时限闭锁方式。
低频低压减载和过负荷联切技术规范
110kV低频低压减载装置和过负荷联切装置通用技术规范本规范对应的专用技术规范目录110kV低频低压减载装置和过负荷联切装置采购标准技术规范使用说明1、本物资采购标准技术规范分为标准技术规范通用部分和标准技术规范专用部分。
2、项目单位根据需求选择所需设备的技术规范。
技术规范通用部分条款、专用部分标准技术参数表和使用条件表固化的参数原则上不能更改。
3、项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“项目单位技术差异表”，并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值范围；③根据实际使用条件，需要变更环境温度、湿度、海拔高度和耐受地震能力等要求。
经招标文件审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分表格中，随招标文件同时发出并视为有效，否则将视为无差异。
4、投标人逐项响应技术规范专用部分中“1标准技术参数表”、“2项目需求部分”和“3投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的投标人响应部分的表格。
投标人还应对项目需求部分的“项目单位技术差异表”中给出的参数进行响应。
”项目单位技术差异表”与“标准技术参数表”和“使用条件表”中参数不同时，以差异表给出的参数为准。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“投标人技术偏差表”外，必要时应提供证明参数优于招标人要求的相关试验报告。
5、对扩建工程，如有需要，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
6、技术规范范本的页面、标题等均为统一格式，不得随意更改。
7、一次设备的型式、电气主接线和一次系统情况对二次设备的配置和功能要求影响较大，应在专用部分中详细说明。
1总则11.1引言11.2供方职责12技术规范要求12.1使用环境条件12.2保护装置额定参数22.3装置功率消耗22.4110KV低频低压减载和过负荷联切装置总的技术要求2 2.5110KV低频低压减载装置的具体技术要求42.6110KV过负荷联切装置的具体技术要求42.7柜结构的技术要求43试验53.1试验要求53.2性能试验53.3现场试验54技术服务、设计联络、工厂检验和监造54.1卖方提供的样本和资料54.2技术资料，图纸和说明书格式64.3供确认的图纸64.4买卖双方设计的图纸64.5其他资料和说明书64.6卖方提供的数据64.7图纸和资料分送单位、套数和地址74.8设计联络会议74.9工厂验收和现场验收74.10质量保证74.11项目管理74.12现场服务84.13售后服务84.14备品备件,专用工具，试验仪器81总则引言提供设备的厂家、投标企业应具有ISO9001质量保证体系认证证书，宜具有ISO14001环境管理体系认证证书和OHSAS18001只业健康安全管理体系认证证书及年检记录，宜具有AAA级资信等级证书、重合同守信用企业证书并具备良好的财务状况和商业信誉。
继电保护安全自动装置课件——第五章电力系统自动低频减载及其他安全自动控制装置
频率降低较大时对系统运行的影响 ➢ 对汽轮机的影响
➢ 发生频率崩溃现象
➢ 发生电压崩溃现象
精品文档
2、电力系统频率(pínlǜ)静态特性
KL
Ph f
KL*
Ph f
• 50 PLe
f
Ph • 50 K L* PLe
f
Ph* % 2 K L*
精品文档
3、电力系统(diàn lì xì tǒnɡ)频率动态 特性
频率崩溃
电压崩溃
46 46.5 Hz
精品文档
自动低频减载装置是在电力系统发生事故时系统频率下降过程中，按照频率的 不同数值按顺序地切除负荷。也就是将接至低频减载装置的总功率分配在不同 起动频率值来分批地切除，以适应不同功率缺额的需要。根据起动频率的不同 低频减载可分为若干级。 1．第一级起动频率f1的选择 由系统频率动态特性曲线所示的规律可知，在事故初期如能及早切除负荷功率， 这对于延缓频率下降过程是有利的。因此第一级的起动频率值宜选择得高些， 但又必须计及电力系统动用旋转备用容量所需的时间延迟，避免因暂时性频率 下降而不必要地断开(duàn kāi)负荷的情况，所以一般第一级的起动频率整定在 48.5—49Hz。在以水电厂为主的电力系统中，由于水轮机调速系统动作较慢， 所以第一级起动频率宜取低值。 2．末级起动频率fN的选择 电力系统允许的最低频率受“频率崩溃”或“电压崩溃”的限制，对于高温高 压的火电厂，在频率低于46～46.5Hz时，厂用电已不能正常工作。在频率低于 45Hz时，就有“电压崩溃”的危险。因此，末级的起动频率以不低于46～ 46.5Hz为宜。
