电线接头接法图示

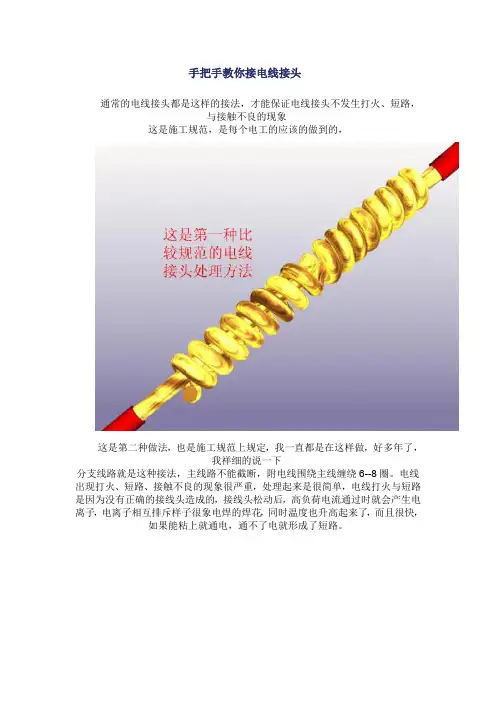

手把手教你接电线接头
手把手教你接电线接头通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象这是施工规范，是每个电工的应该的做到的，这是第二种做法，也是施工规范上规定，我一直都是在这样做，好多年了，我祥细的说一下分支线路就是这种接法，主线路不能截断，附电线围绕主线缠绕6--8圈。
电线出现打火、短路、接触不良的现象很严重，处理起来是很简单，电线打火与短路是因为没有正确的接线头造成的，接线头松动后，高负荷电流通过时就会产生电离子，电离子相互排斥样子很象电焊的焊花，同时温度也升高起来了，而且很快，如果能粘上就通电，通不了电就形成了短路。
现在接线头如果说究的话，电线应该用防火胶布缠在里面，它的作用就是防止电打火烧坏东西，这是在吊顶内很重要，特别是现在很多吊顶材料用了木方做龙骨，更需要这样做，我在做工的时候都用它了，（吊顶内）。
每一根电线的末端都要做这样的处理，这样有效的避免触电的危险，也是从细微处看工人的做工是否专业电线的打火，短路，接触不良，等等的故障不止是在接头上，还有一处是在接线盒内，有很多的现象是新房子水电都没有问题，装修结束后问题就现来了，再说一下电线盒内线头接法。
看着乱其实是有规律的，红的是火线，篮的是零线，花的是地线，套线帽是一次性，有的工人打开后把线接好用胶布简单的处理一下就完事了，这是不正确的上属电线盒内的接头处理是这样的这是线路中有外接电源时的接法，通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象，分支线路就是这种接法，主线路不能截断，附电线围绕主线缠绕6--8圈。
所以大家注意地线的重要性，在拉插座的同时不要忘了地线，在电器件内有连线、短路、机壳带电时地线就可以把电源传下去，输入给大地扩散出去，达到保护人和机器安全的，在这它的最大作用是导线。
家装电线安装方法1、一般用于插座的为单芯线2.5平方电线，3匹以上空调用单芯线4平方电线，单芯线6平方电线用于总进线，双色线用于接地线。
电线接头接法图解
电线接头接法图解一、导线连接的基本要求导线连接是电工作业的一项基本工序，也是一项十分重要的工序。
导线连接的质量直接关系到整个线路能否安全可靠地长期运行。
对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。
二、常用连接方法需连接的导线种类和连接形式不同，其连接的方法也不同。
常用的连接方法有绞合连接、紧压连接、焊接等。
连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。
绞合连接是指将需连接导线的芯线直接紧密绞合在一起。
铜导线常用绞合连接。
（1）单股铜导线的直接连接。
小截面单股铜导线连接方法如图1所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。
图1大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。
图2不同截面单股铜导线连接方法如图3所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。
（2）单股铜导线的分支连接。
单股铜导线的T字分支连接如图4所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。
图3。
图4单股铜导线的十字分支连接如图5所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
可以将上下支路芯线的线头向一个方向缠绕[见图5(a)]，也可以向左右两个方向缠绕[见图 5(b)]。
图5（3）多股铜导线的直接连接。
多股铜导线的直接连接如图6所示，首先将剥去绝缘层的多股芯线拉直，将其靠近绝缘层的约1/3芯线绞合拧紧，而将其余2/3芯线成伞状散开，另一根需连接的导线芯线也如此处理。

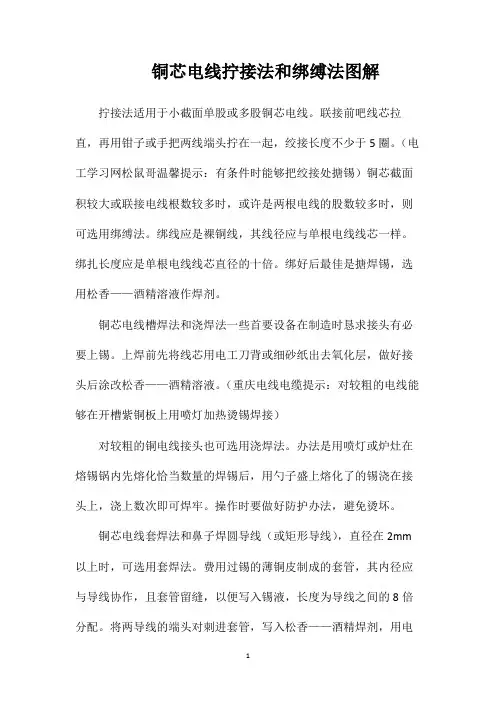

铜芯电线拧接法和绑缚法图解
铜芯电线拧接法和绑缚法图解拧接法适用于小截面单股或多股铜芯电线。
联接前吧线芯拉直，再用钳子或手把两线端头拧在一起，绞接长度不少于5圈。
（电工学习网松鼠哥温馨提示：有条件时能够把绞接处搪锡）铜芯截面积较大或联接电线根数较多时，或许是两根电线的股数较多时，则可选用绑缚法。
绑线应是裸铜线，其线径应与单根电线线芯一样。
绑扎长度应是单根电线线芯直径的十倍。
绑好后最佳是搪焊锡，选用松香——酒精溶液作焊剂。
铜芯电线槽焊法和浇焊法一些首要设备在制造时恳求接头有必要上锡。
上焊前先将线芯用电工刀背或细砂纸出去氧化层，做好接头后涂改松香——酒精溶液。
（重庆电线电缆提示：对较粗的电线能够在开槽紫铜板上用喷灯加热烫锡焊接）
对较粗的铜电线接头也可选用浇焊法。
办法是用喷灯或炉灶在熔锡锅内先熔化恰当数量的焊锡后，用勺子盛上熔化了的锡浇在接头上，浇上数次即可焊牢。
操作时要做好防护办法，避免烫坏。
铜芯电线套焊法和鼻子焊圆导线（或矩形导线），直径在2mm 以上时，可选用套焊法。
费用过锡的薄铜皮制成的套管，其内径应与导线协作，且套管留缝，以便写入锡液，长度为导线之间的8倍分配。
将两导线的端头对刺进套管，写入松香——酒精焊剂，用电
铬铁焊套即妥。
（电工学习网松鼠哥提示：焊接决不行选用酸性焊剂）
较粗的电线一般选用线鼻子焊。
焊接时将铜芯电线和铜线鼻子取出氧化层，然后将线芯插铜线鼻子，放入熔锡锅浸渍数分钟，则被焊好。

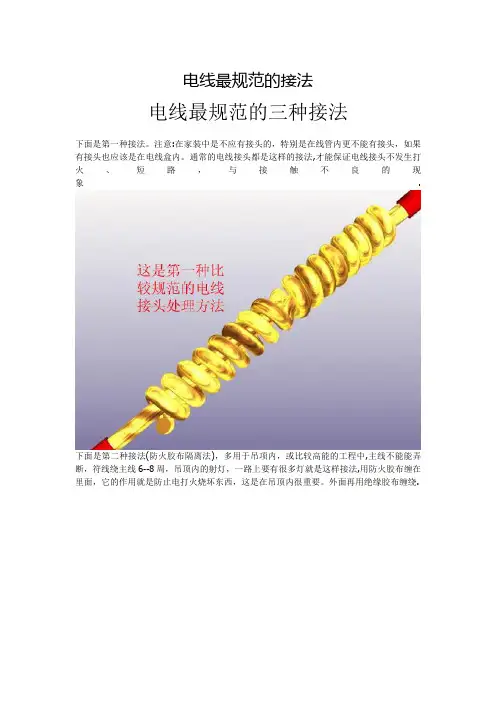

电线最规范的接法
电线最规范的接法电线最规范的三种接法下面是第一种接法。
注意:在家装中是不应有接头的，特别是在线管内更不能有接头，如果有接头也应该是在电线盒内。
通常的电线接头都是这样的接法,才能保证电线接头不发生打火、短路，与接触不良的现象.下面是第二种接法(防火胶布隔离法)，多用于吊项内，或比较高能的工程中,主线不能能弄断，符线绕主线6--8周，吊顶内的射灯，一路上要有很多灯就是这样接法,用防火胶布缠在里面，它的作用就是防止电打火烧坏东西，这是在吊顶内很重要。
外面再用绝缘胶布缠绕.下面是第三种接法，就是压线冒接线法，这种方法是最规范和最实用的，但是它需要专用工具来做,压线冒的压线钳来压线，把压电线用的专用钳子,套在压线冒上，用力压紧就行了.另外还要说一下，压线冒的大小根据所压线经的大小与根数有关我们常用的是T4型的，就是直径毫米的，能压四根四平方毫米的电线.我们见过很多电线的事故发生,有一部分是电线超负荷的使用造成的,另一部分是电线的接头松动造成的.电线线盒内的接头不付合规范,电线不受负载情况下，没有一点事，只要一推上电闸就会跳闸，并且电线的接线盒内就会"啪啪”几声的冒火，后再出现跳闸声，这种现象全部是由于,电线的接头不规范，电压在受负载的情况下,接触不良造成的. 下面是第一种接法。
注意：在家装中是不应有接头的，特别是在线管内更不能有接头，如果有接头也应该是在电线盒内。
通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象。
导线的几种连接方法1．剖削导线绝缘层可用剥线钳或钢丝钳剥削导线的绝缘层，也可用电工刀剖削塑料硬线的绝缘层，如图3—1所示.用电工刀剖削塑料硬线绝缘层时，电工刀刀口在需要剖削的导线上与导线成450夹角，如图3—1b)所示，斜切入绝缘层，然后以250度角倾斜推削,如图3-1c)所示。
最后将剖开的绝缘层折叠,齐根剖削如图3—1d）所示。
剖削绝缘时不要削伤线芯。
2．单股铜芯导线的直线连接和T形分支连接（1）单股铜芯导线的直线连接先将两线头剖削出一定长度的线芯,清除线芯表面氧化层，将两线芯作X形交叉，并相互绞绕2～3圈，再扳直线头，如3—2b）示。

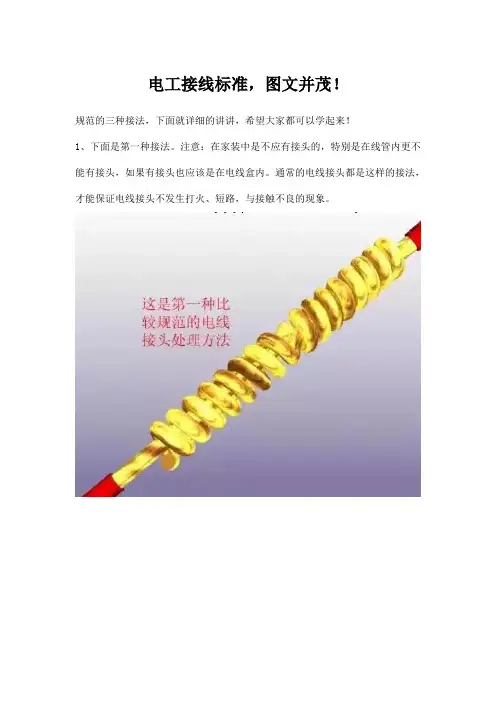

电工的三种接线标准
电工接线标准，图文并茂！
规范的三种接法，下面就详细的讲讲，希望大家都可以学起来！
1、下面是第一种接法。
注意：在家装中是不应有接头的，特别是在线管内更不能有接头，如果有接头也应该是在电线盒内。
通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象。
下面是第二种接法(防火胶布隔离法)，多用于吊项内，或比较高能的工程中，主线不能能弄断，符线绕主线6--8周，吊顶内的射灯，一路上要有很多灯就是这样接法，用防火胶布缠在里面，它的作用就是防止电打火烧坏东西，这是在吊顶内很重要。
外面再用绝缘胶布缠绕。
下面是第三种接法，就是压线冒接线法，这种方法是最规范和最实用的，但是它需要专用工具来做，压线冒的压线钳来压线，把压电线用的专用钳子，套在压线冒上，用力压紧就行了。
另外还要说一下，压线冒的大小根据所压线经的大小与根数有关我们常用的是T4型的，就是直径毫米的，能压四根四平方毫米的电线。
视频是基础的电路图，配合接线标准，可谓是一套宝贵的资料。
电线最规范的接法
电线最规范的接法 Revised at 2 pm on December 25, 2020.电线最规范的接法电线最规范的三种接法下面是第一种接法。
注意：在家装中是不应有接头的，特别是在线管内更不能有接头，如果有接头也应该是在电线盒内。
通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象。
下面是第二种接法(防火胶布隔离法)，多用于吊项内，或比较高能的工程中，主线不能能弄断，符线绕主线6--8周，吊顶内的射灯，一路上要有很多灯就是这样接法，用防火胶布缠在里面，它的作用就是防止电打火烧坏东西，这是在吊顶内很重要。
外面再用绝缘胶布缠绕。
下面是第三种接法，就是压线冒接线法，这种方法是最规范和最实用的，但是它需要专用工具来做，压线冒的压线钳来压线，把压电线用的专用钳子，套在压线冒上，用力压紧就行了。
另外还要说一下，压线冒的大小根据所压线经的大小与根数有关我们常用的是T4型的，就是直径毫米的，能压四根四平方毫米的电线。
我们见过很多电线的事故发生，有一部分是电线超负荷的使用造成的，另一部分是电线的接头松动造成的。
电线线盒内的接头不付合规范，电线不受负载情况下，没有一点事，只要一推上电闸就会跳闸，并且电线的接线盒内就会"啪啪"几声的冒火，后再出现跳闸声，这种现象全部是由于，电线的接头不规范，电压在受负载的情况下，接触不良造成的。
下面是第一种接法。
注意：在家装中是不应有接头的，特别是在线管内更不能有接头，如果有接头也应该是在电线盒内。
通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象。
导线的几种连接方法1．剖削导线绝缘层可用剥线钳或钢丝钳剥削导线的绝缘层，也可用电工刀剖削塑料硬线的绝缘层，如图3—1所示。
用电工刀剖削塑料硬线绝缘层时，电工刀刀口在需要剖削的导线上与导线成450夹角，如图3—1b)所示，斜切入绝缘层，然后以250度角倾斜推削，如图3—1c)所示。
主线和分线的接法
主线和分线的接法
电线接线的接法有以下几种：
1. 第一种接法：割断电线的绝缘外衣，裸露较长的一段导线4-6厘米，连接的两个电线接头相互缠绕彼此7-9圈。
2. 第二种接法：割断电线的绝缘外衣，裸露较长的一段导线4-6厘米，将其中一根电线弯折成钩状，另外一个电线从钩状电线中间套过，然后绕着钩状电线缠绕8-10圈，牢牢锁住两根电线。
3. 第三种接法（分支线路接法）：主线路不能截断，副电线围绕主线缠绕6—8圈，然后用防火胶布缠在里面，它的作用就是防止电打火烧坏东西，最后，外面再用绝缘胶布缠绕。
4. 第四种接法（压线帽接法）：把压电线用的专用压线钳，套在压线冒上，选择合适的槽口，用力压紧即可。
以上接法仅供参考，请根据实际情况选择合适的接法，并确保接线的安全。
如果不确定如何操作，建议寻求专业电工的帮助。
电线接头接法图示
电线接头接法图示一、导线连接的基本要求导线连接是电工作业的一项基本工序，也是一项十分重要的工序。
导线连接的质量直接关系到整个线路能否安全可靠地长期运行。
对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。
需连接的导线种类和连接形式不同，其连接的方法也不同。
常用的连接方法有绞合连接、紧压连接、焊接等。
连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。
绞合连接是指将需连接导线的芯线直接紧密绞合在一起。
铜导线常用绞合连接。
（1）、单股铜导线的直接连接。
小截面单股铜导线连接方法如图1所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。
图1大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。
图2不同截面单股铜导线连接方法如图4-48所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。
（2）、单股铜导线的分支连接。
单股铜导线的T字分支连接如图4-49所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。
单股铜导线的十字分支连接如图5所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
可以将上下支路芯线的线头向一个方向缠绕[见图5(左)]，也可以向左右两个方向缠绕[见图5(右)]。
图5（3）、多股铜导线的直接连接。
多股铜导线的直接连接如图6所示，首先将剥去绝缘层的多股芯线拉直，将其靠近绝缘层的约1/3芯线绞合拧紧，而将其余2/3芯线成伞状散开，另一根需连接的导线芯线也如此处理。
电线最规范的接法
电线最规范的接法电线最规范的三种接法下面是第一种接法。
注意：在家装中是不应有接头的，特别是在线管内更不能有接头，如果有接头也应该是在电线盒内。
通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象。
下面是第二种接法(防火胶布隔离法)，多用于吊项内，或比较高能的工程中，主线不能能弄断，符线绕主线6--8 周，吊顶内的射灯，一路上要有很多灯就是这样接法，用防火胶布缠在里面，它的作用就是防止电打火烧坏东西，这是在吊顶内很重要。
外面再用绝缘胶布缠绕。
下面是第三种接法，就是压线冒接线法，这种方法是最规范和最实用的，但是它需要专用工具来做，压线冒的压线钳来压线，把压电线用的专用钳子，套在压线冒上，用力压紧就行了。
另外还要说一下，压线冒的大小根据所压线经的大小与根数有关我们常用的是T4 型的，就是直径毫米的，能压四根四平方毫米的电线。
我们见过很多电线的事故发生，有一部分是电线超负荷的使用造成的，另一部分是电线的接头松动造成的。
电线线盒内的接头不付合规范，电线不受负载情况下，没有一点事，只要一推上电闸就会跳闸，并且电线的接线盒内就会"啪啪"几声的冒火，后再出现跳闸声，这种现象全部是由于，电线的接头不规范，电压在受负载的情况下，接触不良造成的。
下面是第一种接法。
注意：在家装中是不应有接头的，特别是在线管内更不能有接头，如果有接头也应该是在电线盒内。
通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象。
导线的几种连接方法1.．剖削导线绝缘层可用剥线钳或钢丝钳剥削导线的绝缘层，也可用电工刀剖削塑料硬线的绝缘层，如图3—1 所示。
用电工刀剖削塑料硬线绝缘层时，电工刀刀口在需要剖削的导线上与导线成450 夹角，如图3—1b) 所示，斜切入绝缘层，然后以250 度角倾斜推削，如图 3 —1c) 所示。
最后将剖开的绝缘层折叠，齐根剖削如图3—1d) 所示。
多股电缆线接头的正确接法
多股电缆线接头的正确接法
方法/步骤
1、需要准备好工具，包括结缘黑胶布、钢丝钳、一字螺丝刀、砂布，电工刀。
2、用电工刀把电线剥皮，约剥开20cm.
3、随后用砂纸去除剥开的铜线的氧化层。
4、把多股铜线从15cm处分开，剩下的5cm用钢丝钳拧紧，或者用其中一股来餐绕紧固。
5、另一头也采用同样的方法操作。
6、把分开的线头交叉相互对接。
7、双头对接至15cm处时顺方向把导线压下。
8、拿起其中一根进行缠绕。
9、其余的也分别分组缠绕。
10、用钢丝钳把缠绕的导线顺着缠绕方向拧紧。
11、把所有的操作好后使用绝缘黑胶布包扎好即可。
电线接头接法图解
一、单股铜芯导线的直线连接①先将两导线芯线线头成X形相交。
②互相绞合2～3圈后扳直两线头。
③将每个线头在另一芯线上紧贴并绕6圈，用钢丝钳切去余下的芯线，并钳平芯线末端。
二、单股铜芯导线的T字形连接①将支路芯线的线头与干线芯线十字相交，在支路芯线根部留出5mm，然后顺时针方向缠绕6～8圈后，用钢丝钳切去余下的芯线，并钳平芯线末端。
②小截面的芯线可以不打结。
三、双股线的对接将两根双芯线线头剖削成图示中的形式。
连接时，将两根待连接的线头中颜色一致的芯线按小截面直线连接方式连接。
用相同的方法将另一颜色的芯线连接在一起。
四、7股铜芯线的直线连接方法①先将剥去绝缘层的芯线头散开并拉直，再把靠近绝缘层1/3线段的芯线绞紧，然后把余下的2/3芯线头按图示分散成伞状，并将每根芯线拉直。
②把两伞骨状线端隔根对叉，必须相对插到底。
③捏平叉入后的两侧所有芯线，并应理直每股芯线和使每股芯线的间隔均匀；同时用钢丝钳钳紧叉口处消除空隙。
④先在一端把邻近两股芯线在距叉口中线约3根单股芯线直径宽度处折起，并形成90°。
⑤接着把这两股芯线按顺时针方向紧缠2圈后，再折回90°并平卧在折起前的轴线位置上。
⑥接着把处于紧挨平卧前邻近的2根芯线折成90°，并按步骤⑤方法加工。
⑦把余下的3根芯线按步骤⑤方法缠绕至第2圈时，把前4根芯线在根部分别切断，并钳平；接着把3根芯线缠足3圈，然后剪去余端，钳平切口不留毛刺⑧另一侧按步骤④～⑦方法进行加工。
五、7股铜芯线的T字形连接方法①将分支芯线散开并拉直，再把紧靠绝缘层1/8线段的芯线绞紧，把剩余7/8的芯线分成两组，一组4根，另一组3根，排齐。
用旋凿把干线的芯线撬开分为两组，再把支线中4根芯线的一组插入干线芯线中间，而把3根芯线的一组放在干线芯线的前面。
②把3根线芯的一组在干线右边按顺时针方向紧紧缠绕3~4圈，并钳平线端；把4根芯线的一组在干线的左边按逆时针方向缠绕4~5圈。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、导线连接的基本要求
导线连接是电工作业的一项基本工序，也是一项十分重要的工序。
导线连接的质量直接关系到整个线路能否安全可靠地长期运行。
对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。
需连接的导线种类和连接形式不同，其连接的方法也不同。
常用的连接方法有绞合连接、紧压连接、焊接等。
连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。
绞合连接是指将需连接导线的芯线直接紧密绞合在一起。
铜导线常用绞合连接。
（1）、单股铜导线的直接连接。
小截面单股铜导线连接方法如图1所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。
图1
大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。
图2
不同截面单股铜导线连接方法如图4-48所示，先将细导线的芯线在粗导线的芯线上紧密缠绕 5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。
（2）、单股铜导线的分支连接。
单股铜导线的T字分支连接如图4-49所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。
单股铜导线的十字分支连接如图5所示，将上下支路芯线的线头紧密
缠绕在干路芯线上5～8圈后剪去多余线头即可。
可以将上下支路芯线的线头向一个方向缠绕[见图5(左)]，也可以向左右两个方向缠绕[见图 5(右)]。
图5
（3）、多股铜导线的直接连接。
多股铜导线的直接连接如图6所示，首先将剥去绝缘层的多股芯线拉直，将其靠近绝缘层的约1/3芯线绞合拧紧，而将其余2/3芯线成伞状散开，另一根需连接的导线芯线也如此处理。
接着将两伞状芯线相对着互相插入后捏平芯线，然后将每一边的芯线线头分作3组，先将某一边的第1组线头翘起并紧密缠绕在芯线上，再将第2组线头翘起并紧密缠绕在芯线上，最后将第3组线头翘起并紧密缠绕在芯线上。
以同样方法缠绕另一边的线头。
图6
（4）、多股铜导线的分支连接。
多股铜导线的T字分支连接有两种方法，一种方法如图4-52所示，将支路芯线90°折弯后与干路芯线并行[见图7(a)]，然后将线头折回并紧密缠绕在芯线上即可[见图7(b)]。
图7
另一种方法如图8所示，将支路芯线靠近绝缘层的约1/8芯线绞合拧
紧，其余7/8芯线分为两组[见图8(a)]，一组插入干路芯线当中，另一组放在干路芯线前面，并朝右边按图8(b)所示方向缠绕 4～5圈。
再将插入干路芯线当中的那一组朝左边按图8(c)所示方向缠绕4～5圈，连接好的导线如图8(d)所示。
图8
（5）、单股铜导线与多股铜导线的连接。
单股铜导线与多股铜导线的连接方法如图9所示，先将多股导线的芯线绞合拧紧成单股状，再将其紧密缠绕在单股导线的芯线上5～8圈，最后将单股芯线线头折回并压紧在缠绕部位即可。
（6）、同一方向的导线的连接。
当需要连接的导线来自同一方向时，可以采用图10所示的方法。
对于单股导线，可将一根导线的芯线紧密缠绕在其他导线的芯线上，再将其他芯线的线头折回压紧即可。
对于多股导线，可将两根导线的芯线互相交叉，然后绞合拧紧即可。
对于
单股导线与多股导线的连接，可将多股导线的芯线紧密缠绕在单股导线的芯线上，再将单股芯线的线头折回压紧即可。
图9
图10
（7）、双芯或多芯电线电缆的连接。
双芯护套线、三芯护套线或电缆、多芯电缆在连接时，应注意尽可能将各芯线的连接点互相错开位置，可以更好地防止线间漏电或短路。
图11(a)所示为双芯护套线的连接情况，图 11(b)所示为三芯护套线的连接情况，图11(c)所示为四芯
电力电缆的连接情况。
图11
铝导线虽然也可采用绞合连接，但铝芯线的表面极易氧化，日久将造成线路故障，因此铝导线通常采用紧压连接。
三、导线连接处的绝缘处理
为了进行连接，导线连接处的绝缘层已被去除。
导线连接完成后，必须对所有绝缘层已被去除的部位进行绝缘处理，以恢复导线的绝缘性能，恢复后的绝缘强度应不低于导线原有的绝缘强度。
导线连接处的绝缘处理通常采用绝缘胶带进行缠裹包扎。
一般电工常用的绝缘带有黄蜡带、涤纶薄膜带、黑胶布带、塑料胶带、橡胶胶带等。
绝缘胶带的宽度常用20mm的，使用较为方便。
1、一般导线接头的绝缘处理
一字形连接的导线接头可按图12所示进行绝缘处理，先包缠一层黄蜡带，再包缠一层黑胶布带。
将黄蜡带从接头左边绝缘完好的绝缘层上开始包缠，包缠两圈后进入剥除了绝缘层的芯线部分[见图12(a)]。
包缠时黄蜡带应与导线成55°左右倾斜角，每圈压叠带宽的1/2[见图
12(b)]，直至包缠到接头右边两圈距离的完好绝缘层处。
然后将黑胶布带接在黄蜡带的尾端，按另一斜叠方向从右向左包缠[见图12(c)、图12(d)]，仍每圈压叠带宽的1/2，直至将黄蜡带完全包缠住。
包缠处理中应用力拉紧胶带，注意不可稀疏，更不能露出芯线，以确保绝缘质量和用电安全。
对于220V线路，也可不用黄蜡带，只用黑胶布带或塑料胶带包缠两层。
在潮湿场所应使用聚氯乙烯绝缘胶带或涤纶绝缘胶带。
图12
2、T字分支接头的绝缘处理
导线分支接头的绝缘处理基本方法同上，T字分支接头的包缠方向如图13所示，走一个T字形的来回，使每根导线上都包缠两层绝缘胶带，每根导线都应包缠到完好绝缘层的两倍胶带宽度处。
图13
3、十字分支接头的绝缘处理
对导线的十字分支接头进行绝缘处理时，包缠方向如图14所示，走一个十字形的来回，使每根导线上都包缠两层绝缘胶带，每根导线也都应包缠到完好绝缘层的两倍胶带宽度处。
