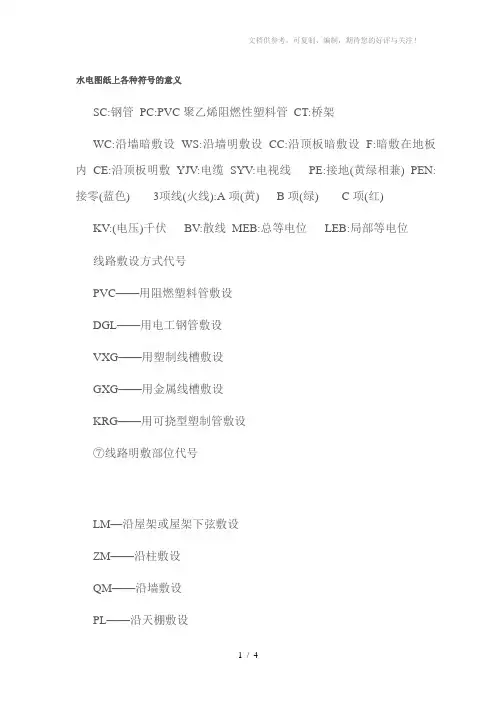

sc：钢管PC:PVC聚乙烯阻燃性塑料管CT:桥架WC沿墙暗敷设WS沿墙明敷设CC:沿顶板暗敷设F: 暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线P E :接地（黄绿相兼）PEN:接零（蓝色）3项线（火线）:A项（黄）B项（绿）C项（红）千伏KV:（）电压散线BV:总等电位MEB:局部等电位LEB: 线路敷设方式代号——用阻燃塑料管敷设PVC——用电工钢管敷设DGL ——用塑制线槽敷设VXG ——用金属线槽敷设GXG ——用可挠型塑制管敷设KRG⑦线路明敷部位代号—沿屋架或屋架下弦敷设LM ——沿柱敷设ZM ——沿墙敷设QM ——沿天棚敷设PL③线路暗敷部位代号——暗设在梁内LA —暗设在柱内ZA —暗设在墙内QA．PA暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA-暗设在不能进入的吊顶内④照明灯具安装方式代号D――吸顶式L――链吊式G ------ 管吊式B――壁装式R 嵌入式BR ------ 墙壁内安装(4) 设备标注方法' ⑦配电线路的标注方法ab(c x d)e -------- f 其中：a--回路编号b-- 导线型号c-- 导线根数d-- 导线截面e-- 敷设方式及穿管管径f-- 敷设部位表示 2 根导线表示 3 根导线表示n 根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a-- 灯数b-- 型号或编号c-- 每盏照明灯具的灯泡个数d-- 灯泡容量，W e-- 灯泡安装高度，m f-- 安装方式光源种类，白炽灯或荧光灯L-- 水电安装符号pc :硬质塑料管ct ：电缆桥架cp :金属软管SR钢线槽RC水煤气管导线敷设部位：CT：电缆桥架敷设SR沿钢索敷设CLE沿柱或跨柱敷设WE沿墙面敷设CC 沿现浇板内暗敷设CE 沿天棚面或顶棚面敷设AC 吊顶内敷设ACE 在能进入的吊顶在敷设BC:暗敷设在梁内CLC 暗敷设在柱子内wc 暗敷设在墙内WE 沿墙明敷设FC 预埋在地面内cc 暗敷设在顶板内SR 沿钢线槽敷设BE 沿屋架或跨屋架敷设CLE 沿柱或跨柱敷设WE 沿墙面敷设CE 沿天棚面或顶棚面敷设ACE 在能进入人的吊顶内敷设BC 暗敷设在梁内CLC 暗敷设在柱内WC 暗敷设在墙内CC 暗敷设在顶棚内ACC 暗敷设在不能进入的顶棚内FC 暗敷设在地面内SCE 吊顶内敷设, 要穿金属管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC阻燃塑料硬管CT-桥架MR金属线槽钢索M-CP-金属软管PR-塑料线槽RC镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC暗敷在柱内WC暗敷在墙内CEN沿天棚顶敷设CC暗敷在天棚顶内SCE吊顶内敷设F-地板及地坪下SR■沿钢索BE-沿屋架，梁WE沿墙明敷三，灯具安装方式的表示CS饶吊DS-管吊W墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC CE沿天棚或顶板面敷设：暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE地板或地面下敷设：FC 赞同线管的代号及敷设方式一、线管的代号SC:焊接钢管TC:电线管PC:硬质塑料管CT 电缆桥架CP 金属软管SR 钢线槽RC水煤气管二、导线敷设部位：SR沿钢索敷设CLE沿柱或跨柱敷设WE沿墙面敷设CE 沿天棚面或顶棚面敷设ACE 在能进入的吊顶在敷设BC:暗敷设在梁内CLC 暗敷设在柱子内WC 暗敷设在墙内FC 预埋在地面内CC 暗敷设在顶板内根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX00173 页规定线路敷设方式标注穿焊接钢管敷设SC 穿电线管敷设MT 穿硬塑料管敷设PC 穿阻燃半硬聚氯乙烯管敷设FPC 电缆桥架敷设CT 金属线槽敷设MR 塑料线槽敷设PR 用钢索敷设M 穿聚氯乙烯塑料波纹电线管敷设KPC 穿金属软管敷设CP 直接埋设DB 电缆沟敷设TC混凝土排管敷设CE 导线敷设部位的标注沿或跨梁（屋架）敷设AB 暗敷在梁内BC 沿或跨柱敷设AC 暗敷设在柱内CLCWS&墙面敷设：暗敷设在墙内WC 沿天棚或顶板面敷设CE 暗敷设在屋面或顶板内CC 吊顶内敷设SCE 地板或地面下敷设 F 另外，JDG--紧定式电线管，KBG--扣压式电线管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC阻燃塑料硬管CT-桥架MR金属线槽M-钢索CP-金属软管PR-塑料线槽RC镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC暗敷在柱内WC暗敷在墙内CEN沿天棚顶敷设CC暗敷在天棚顶内SCE吊顶内敷设F- 地板及地坪下SRN沿钢索BE-沿屋架，梁WE沿墙明敷三，灯具安装方式的表示CS饶吊DS-管吊W•墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MRPR塑料线槽敷设：用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注沿或跨梁（屋KPC架）敷设：AB 暗敷在梁内：BC沿或跨柱敷设：AC 暗敷设在柱内：CLC沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC吊顶内敷设：SCE 地板或地面下敷设：FC 电缆电线穿管，先计算要穿的导线总截面积（电线、电缆的外径的平方x0.7854x 电线根数）计算结果应小于或等于管?子截面的40％。

一般电气设计都在电气说明书上一穿管表供参考。

其它电工书或电线电缆产品介绍的册子也有表供查阅。

还有先算导线的总截面积，然后留出约1/3 的余量，例如：0.666 平方毫米的导线，用 1 平方毫米管内径的穿管。

在什么情况下，应将电缆加上穿管保护？管子直径怎样选择？答：在下列地点要管：①、电缆引入引出建筑物，隧道处，楼板及主要墙壁；②、引出地面两米高，地下250mm深：③、电缆与地下管道交叉或接近时距离不合规定者；④、电缆与道路，电车轨道和铁路交叉时；⑤、厂区可能受到机械损伤及行人易接近的地点。

选择管径时，内径要比外径大50 ％。

线路敷设方式代号PVC用阻燃塑料管敷设DG 用电工钢管敷设VXG-—用塑制线槽敷设GX——用金属线槽敷设KRG用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM沿柱敷设QM沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA-暗设在柱内—暗设在墙内QA．PA暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA-暗设在不能进入的吊顶内④照明灯具安装方式代号D――吸顶式L――链吊式G ------- 管吊式B――壁装式R ------- 嵌入式BR ----- 墙壁内安装（4）设备标注方法'⑦配电线路的标注方法a ----- b（c x d）e -- f其中：a--回路编号b-- 导线型号c-- 导线根数d-- 导线截面e-- 敷设方式及穿管管径f-- 敷设部位表示 2 根导线表示 3 根导线表示n 根导线⑦照明灯具标注方法一般标注方法：电缆的敷设：工序：材料一运输、保管—电缆管敷设及电缆桥架安装—电缆安装前的绝缘电阻测试—电缆敷设。

（1）、电缆敷设前应检查桥架的齐全和油漆的完整，电缆型号、电压、规格应符合设计，并有产品合格证。

（2）、电缆敷设时，在其终端与电缆桥架或电缆沟内应留有备用长度。

（3）、电缆在桥架上垂直敷设时，电力电缆首末端及转弯、接头两端应作固定。

（4）、塑料绝缘电缆的弯曲半径不小于电缆外径的10 倍。

（5）、电缆敷设时，电缆应从盘的上端引出，应避免电缆在支架上及地面磨擦拖拉，电缆表面不得有机械损伤。

（6）、电缆敷设时不宜交叉，电缆应排列整齐，电缆终端头、电缆连接处、电缆井的两端应装设标志牌、标志牌应注明线路编号（当设计无编号时，则应标明型号、规格及起讫地点），牌子字迹应清晰，不易脱落。

标志牌规格宜统一，应能防腐，挂装牢固。

（7）、电缆进入电缆沟、建筑物、盘（柜）以及穿入管子时，出入口应封闭，管口应密封。

（8）、电缆终端头与电缆接头制作前应作好检查，保证相位正确，采用绝缘材料应符合要求。

3、配线工程工序：配管—管内穿线1）本工程均为暗配管线，暗敷于装修可燃材料顶棚内、明敷于潮湿场所或埋地敷设的线路应采用金属管布线，明敷或暗敷于干燥场所的线路可采用PVC 电线管。

穿金属管的交流线路，不同回路、不应同管敷设，同一回路不应分管敷设。

金属管明敷时的固定点间距，以及和其它管道同侧敷设和交叉时的净距，均应符合施工规范及设计要求。

管线线路较长时，宜适当加装接线盒，直线部分不超过30m 一个弯不超过20m 二个弯不超过15m 三个弯不超过8m 金属管敷设完后，应对根数、管径、起始点进行检查，对遗漏者及不符合图纸和现行施工规范要求的应进行修补。

2）管内穿线宜在建筑物的抹灰及地面工程结束后进行。

在穿线之前，应将管中的积水及杂物清除干净。

导线在管内不得有接头和扭结，其接头应在接线盒内连接。

3）导线穿入钢管后，在导线出管口处，应装护口保护导线，在不进入盒（箱）内的垂直管口，穿入导线后，应将管口作密封处pc：硬质塑料管ct ：电缆桥架cp :金属软管SR钢线槽RC水煤气管导线敷设部位：CT：电缆桥架敷设SR沿钢索敷设CLE沿柱或跨柱敷设WE 沿墙面敷设CC 沿现浇板内暗敷设CE 沿天棚面或顶棚面敷设AC 吊顶内敷设ACE 在能进入的吊顶在敷设BC:暗敷设在梁内CLC 暗敷设在柱子内wc 暗敷设在墙内WE 沿墙明敷设FC 预埋在地面内cc 暗敷设在顶板内SR 沿钢线槽敷设BE 沿屋架或跨屋架敷设CLE 沿柱或跨柱敷设WE 沿墙面敷设CE 沿天棚面或顶棚面敷设ACE 在能进入人的吊顶内敷设BC 暗敷设在梁内CLC 暗敷设在柱内WC 暗敷设在墙内暗敷设在顶棚内CC．ACC 暗敷设在不能进入的顶棚内FC 暗敷设在地面内SCE 吊顶内敷设, 要穿金属管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC阻燃塑料硬管CT-桥架MR金属线槽M-钢索CP-金属软管PR-塑料线槽RC镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC暗敷在柱内WC暗敷在墙内CEN沿天棚顶敷设CC暗敷在天棚顶内SCE吊顶内敷设F- 地板及地坪下SRN沿钢索BE-沿屋架，梁WE沿墙明敷三，灯具安装方式的表示CS饶吊DS-管吊W•墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：CP穿金属软管敷设：直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CEKPC暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE。
