由磁系、转盘、分选室、清洗系统、传动装置构成
由两个螺旋管、转环、给矿系统、冲洗系统等主 要部分组成。转环穿过线圈并转动。转环分成若 干个小的分选室，分选室内装有钢毛聚磁介质。 该机处理量大。分选下限低(30μm) ，是处理细 粒物料较有效的设备。磁路合理，漏磁少，设备 轻。
萨拉型转环高梯度磁选机(连续式)
1弱磁筒； 2可调给矿斗；3感应卸矿辊； 4强磁辊；5极矩调节装置
物料—上部给料斗—弱磁给矿筒— 可调给矿斗—辊间高磁场区，磁性 物料被吸在磁辊上，并随着转动。 随磁辊转角的转变，磁场逐渐减弱， 最后，吸在磁辊上的少量磁性较强 的矿物，由感应辊卸下。
CS-1型湿式电磁感应辊式强磁选机
CS-1型电磁感应辊式强 磁选机由马鞍山矿山研究院和 广西八一锰矿协作于1979年 试制而成，这是我国第一台大 型双辊湿式强磁选机。

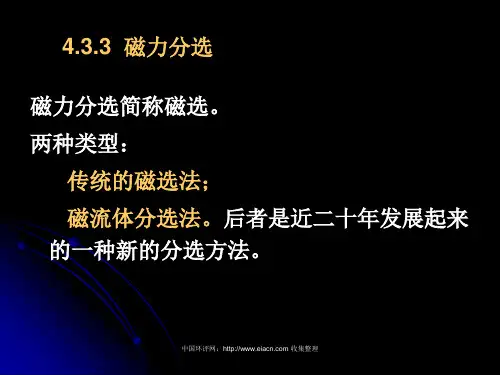

磁选机分类
根据磁选机磁场强度的高低，分成弱磁场磁选机和强磁场磁选机两大类
弱磁场磁选机
强磁场磁选机
磁极表面磁场强度： 800－1600 kA / m
磁场力： 3－12 10 7 kA 2 / m 3
强磁选机特点
强磁场磁选机简称强磁选机，用于分选弱磁性有用成分，例如各种弱 磁性铁矿、锰矿、黑钨矿、钛铁矿、铌铁矿、钽铁矿、独居石；也可用于 蓝晶石和玻璃砂等非金属原料除去含铁杂质；近年还研究用于一些难选硫 化矿的分离，如铜-钼分离、铜-铅分离、铜-锌分离和黄铜矿与黄铁矿分离。 强磁选机的磁感应强度在0.8～2T（8000～20000G）之间，多采用电磁 磁系，只有少数强磁选机采用永磁磁系。
构造：主要由给矿箱、电磁铁 芯、磁极头、分选辊、精矿及 尾矿箱等构成
3
筒式强磁选机
筒式强磁选机
实物图
DPMS系列永磁筒式强磁选机
该筒式磁选机是一种结构简单的磁选设备， 物料由振动给料斗均匀地给到正在运转的圆筒面 上。圆筒内固定的磁体产生的磁场力使磁性不同 的物料得到有效的分离。由于磁场极性沿轴向交 替变化，虽然磁场强度只有0.8-0.9T，但磁力比 原来锰矿用的要高2-3倍，所以，物料入选粒度粗， 处理量大，质量轻，体积比电磁感应辊式强磁选 机小。耗电仅为后者的1/40，机重为1/20，且维 修少，操作简便，是一种比较先进的磁选机。
☆强磁场的磁系与结构：均为闭合磁系，常采用电磁体磁极
常 见 磁 系
☆工作机构:转筒、转盘、齿辊百度文库磁介质(齿板、球钢毛)
