【国家电网 培训课件】线路保护原理之零序电流保护

【国家电网 培训课件】线路保护原理之零序电流保护

当用线路TV时,零序方向电流保护不会误动作
(2)两处断线
M
U0 2
U0 Z NK 0 2
N ZR0
ZS0
I0
U0
U0 I0 ZS0
M U0
2
Z NK 0
U0
2
N ZR0
ZS0
I0
U0
两端非全相运行时:
当用母线TV时,躲不过定值的零序方向电流保护应退出,否则会误动 作 当用线路TV时,零序方向继电器动作与系统参数有关,可能动作也可 能不动
线路保护原理之零序电流保护
零序电 流保护
零序电流 零序方向 方向保护 继电器
基本原理 阶梯形时限特性 影响因素
设置 基本原理 实现方法 性能评述
零序电流 电压获取
一、零序电流方向保护 (一) 基本原理
对保护1来说,显然短路点越近I0’越大。
(二) 时限特性
反应一端电气量的保护 由于无法区分本线路末端短路还是相邻线路始端短路, 为了相邻线路始端短路不越级跳闸,本线路末端短路 只能靠延时段切除, 故反应一端电气量的保护都要做成多段式——阶梯型 时限特性。
方向零序电流保护定值及保护范围说明
零序I段: 整定:按躲过本线路末端接地短路时流过本保护的最大零
序电流整定,不加方向的零序电流I段,还要躲过保护安装 处背后母线接地短路时流过保护的最大零序电流。 保护范围:只能保护本线路的一部分,一般只能保护本线 路全长的85%左右。
零序II段: 整定:带有短延时。 保护范围:尽可能切除本线路范围内的故障。
方向零序电流保护定值及保护范围说明
零序电流III段: 整定:在本线路末端金属性接地短路时有一定的灵敏系数。 保护范围:可靠保护本线路的全长。

零序电流保护2

零序电流保护2

零序电压滤过器
• 1、原理 • 2、构成方式:
零序电压滤过器
• (1)从TV开口三角处获取 • 三个单相电压互感器或三相五柱式电压互感器的 次级绕组接成开口三角形,即首尾相连得到的电 压就是3Uo。 3Uo • 发动机中性点经电压互感器或消弧线圈接地时, 通过他们的二次侧也可以获取零序电压 • (2)自产零序电压 • 微机保护根据数据采集系统得到的三相电压值再 用软件进行矢量相加获得。用于判别故障方向。
零序电流保护与电流保护的比较
• 不同点: • ①零序保护:考虑零序电压、零序电流、 零序分支系数。 • ②整定原则:零序保护比较复杂。 • ③灵敏度校验:零序保护采样三倍零序电 流。
中性点直接接地短路的零序电流及 方向保护
• 接 地 短 路 时 的 零 序 等 效 网 络
中性点直接接地短路的零序电流及 方向保护
• 零序分量的特点; • (1)零序电压:故障点最高,离故障点越 远电压越低,中性点变压器接地处电压为 零。 • (2)零序电流:其数值和分布与变压器中 性点接地的多少和位置有关,而与电源的 数目和位置无关。
• 3、动作时限(阶梯形原则)
零序电流保护与电流保护的比较
• 相同点: • ①I段不保护全长,只保护部分,动作时间 最短(瞬时或0.1s延迟)。 • ②II段保护本线全长加下线部分,较短延迟, 0.5s或1s。 • ③III段保护本线全长加下线全长,动作时 限按阶梯形原则。 • ④I段时间最短,范围最小;III段时间最长, 范围最长。
零序电流速断保护(零序I段)
• 无时限零序电流速断保护工作原理,与无时限电 流速断保护相似,靠整定零序电流的大小来获得 选择性。 • 1、整定计算原则 • (1)躲开下线出口处单相接地或两相接地短路时 可能出现的最大零序电流,即 • 注意:①本线末端;②故障类型:单相或两相接 地;③整定时按照最大运行方式考虑(系统的零 序阻抗最小)。

零序电流保护—零序电流保护原理

零序电流保护—零序电流保护原理
形侧连接一套反应过电压保护就构成了零序电压保 护,用于监视网络的单相接地,称为绝缘监察装置。 它利用接地后出现的零序电压,带延时动作于信号。
01
绝缘监察装置的原理接线图
如图为绝缘监察装置的接线原理图
02
绝缘监察装置的原理
• 正常运行时,系统三相电压对称且没有零序电压,所以三只 电压表读数相等,过电压继电器KV不会动作
• 正序、负序分量可以相互平衡,合成后为零,不会流向中 性点;而零序电流是三个大小相等、方向相同的电流,如 图(c)所示,是不能相互平衡抵消的。
正序、负序、零序电流相量图
02
阶段式零序电流保护的基本逻辑图
基本逻辑图
03
零序电流保护优越性
• 中性点直接接地电网发生接地故障时会出现很大的 零序电流
• 利用这一特点,在中性点直接接地电网中,由于其 保护简单可靠、灵敏度高,保护区较稳定,得到了 广泛的应用
认知零序电流保护定义、绝缘 监察装置原理及其接线图、保 护优缺点及排除故障方法
教学目标
要求学生通过学习,了解并掌握认知零序电流保护定 义、绝缘监察装置原理及其接线图、保护优缺点及排除故 障方法等知识。
教学重点
1
认知零序电流保护定义
2
认知零序电流保护优缺点
3 认知零序电流保护保护排线圈接地和中性点不接地方式的电网发生单相 接地时,由于其短路回路的电抗值较大,或根本不能构成短路回 路,因而故障电流很小,故通常称这两种接地方式的电网为小接 地电流电网(或小接地电流系统)
03
电网接地保护概述
• 小接地电流电网发生单相接地时,不但故障电流很小,而 且电网上的线电压仍然保持对称关系,因此不影响对负荷 的正常供电,电网可以短时继续运行1~2小时

输电线路的零序电流保护

输电线路的零序电流保护

2、 不接地系统单相接地故障的保护方式 (1)无选择性绝缘监视装置
信号
(2)零序电流保护
❖ 要构成零序电流保护,需要取出零序电流, 零序电流滤过器就是取出零序电流的工具。
❖ 零序电流滤过器有两种形式,一种是将三相 电流互感器二次侧同极性并联,构成零序电 流滤过器,另一种是用于电缆引出的线路的 零序电流互感器。
故障相电压降低,非故障相电压升高。
相 电 压
单相金属性接地时,故障相电压为零, 非故障相电压升高为线电压值。


要求:保护装置有选择地发出信号,
必要时应动作于跳闸。
E C E B
E A
I0 L 2
I0 L 2
I0 L1
I0 L1 I0 L3
K
I0 L3
U kA 0
U kB E B E A U kC EC E A
电流的相位关系,取决于母线背后元件的零序阻抗 (一般为70o~80o),而与被保护线路的零序阻抗和故 障点的位置无关。
(4)、对于发生故障的线路,两端零序功率方向与正 序功率方向相反,零序功率方向实际上都是由线路流 向母线的。
零序电流保护
❖ 作为接地短路保护的后备保护,一般配置 三段式或四段式零序电流保护。 (1)零序电流Ⅰ段为速动段保护; (2)零序电流Ⅱ段为带时限零序电流速 段保护; (3)零序电流Ⅲ段为零序过电流保护。
4、故障相电压下降,非故障相 电压升高。
小电流系统的接地保护
❖ 由于零序电流很小,依靠零序电流构成保护, 其灵敏度往往达不到要求。一般采取如下措 施:
零序电压的获取方法
❖ (1) 从TV开口三角处获取 可由三个单相电压互感器或三相五柱式电
压互感器的次级绕组接成开口三角,即首尾 相连得到的电压就是3U0电压。

零序电流保护

零序电流保护

零序电流保护

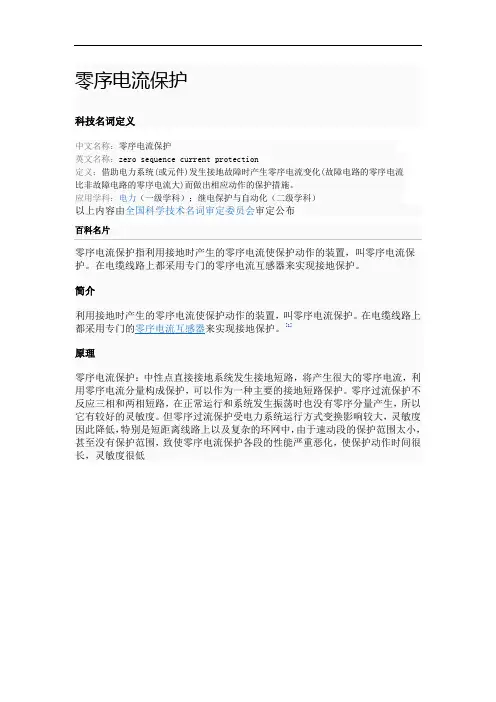

科技名词定义
中文名称:零序电流保护
英文名称:zero sequence current protection
定义:借助电力系统(或元件)发生接地故障时产生零序电流变化(故障电路的零序电流
比非故障电路的零序电流大)而做出相应动作的保护措施。

应用学科:电力(一级学科);继电保护与自动化(二级学科)
以上内容由全国科学技术名词审定委员会审定公布
零序电流保护指利用接地时产生的零序电流使保护动作的装置,叫零序电流保护。

在电缆线路上都采用专门的零序电流互感器来实现接地保护。

简介
利用接地时产生的零序电流使保护动作的装置,叫零序电流保护。

在电缆线路上都采用专门的零序电流互感器来实现接地保护。

[1]
原理
零序电流保护:中性点直接接地系统发生接地短路,将产生很大的零序电流,利用零序电流分量构成保护,可以作为一种主要的接地短路保护。

零序过流保护不反应三相和两相短路,在正常运行和系统发生振荡时也没有零序分量产生,所以它有较好的灵敏度。

但零序过流保护受电力系统运行方式变换影响较大,灵敏度因此降低,特别是短距离线路上以及复杂的环网中,由于速动段的保护范围太小,甚至没有保护范围,致使零序电流保护各段的性能严重恶化,使保护动作时间很长,灵敏度很低。

零序电流保护

零序电流保护

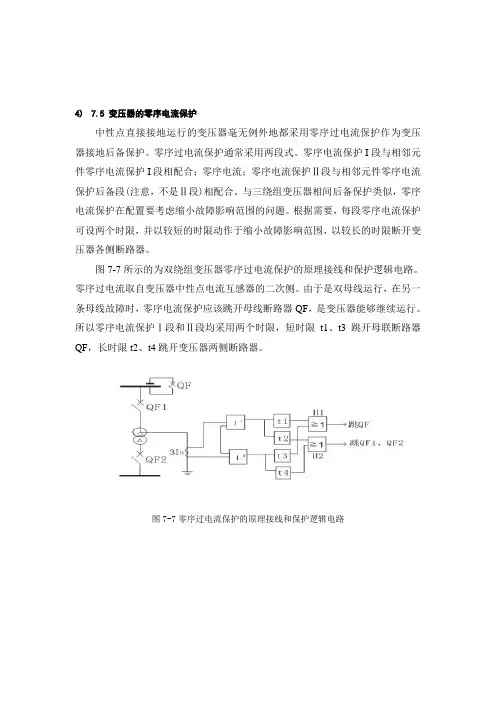

4)7.5 变压器的零序电流保护中性点直接接地运行的变压器毫无例外地都采用零序过电流保护作为变压器接地后备保护。

零序过电流保护通常采用两段式。

零序电流保护Ι段与相邻元件零序电流保护Ι段相配合;零序电流;零序电流保护Ⅱ段与相邻元件零序电流保护后备段(注意,不是Ⅱ段)相配合。

与三绕组变压器相间后备保护类似,零序电流保护在配置要考虑缩小故障影响范围的问题。

根据需要,每段零序电流保护可设两个时限,并以较短的时限动作于缩小故障影响范围,以较长的时限断开变压器各侧断路器。

图7-7所示的为双绕组变压器零序过电流保护的原理接线和保护逻辑电路。

零序过电流取自变压器中性点电流互感器的二次侧。

由于是双母线运行,在另一条母线故障时,零序电流保护应该跳开母线断路器QF,是变压器能够继续运行。

所以零序电流保护Ⅰ段和Ⅱ段均采用两个时限,短时限t1、t3跳开母联断路器QF,长时限t2、t4跳开变压器两侧断路器。

图7-7零序过电流保护的原理接线和保护逻辑电路8.3 变压器一次侧零序过电流保护的整定计算8.3.1 DS-26E 型时间继电器DS-20系列时间继电器作为辅助元件用于各种保护盒和动控制线路中,使被控制元件的动作可得到调节的延时。

(1)时间整定范围1.2-5s ,额定电压220V 。

(2)触点形式一副瞬时转换触点、一副滑动动合触点和一副终止动合主触点。

(3)动作值和返回值在基准条件下,继电器的可靠动作电压,对于DS-26E 不大于85%额定电压。

继电器的可靠返回电压不小于5%额定电压。

(4)整定误差在基准条件下,继电器延时主触点整定误差±1.05。

(5)延时一致性在基准条件下,继电器延时主触点延时一致性见下表。

表4-3 时间继电器延时整定时间/s延时一致性/s 1.551020 0.07 0.16 0.26 0.58.3.2 零序电流的整定计算(1)零序电流保护的一次动作电流的整定计算A U S I I N NN OP 0.315220*3120*311max ..0==== (8-24)240512000==TA n (8-25) A n I K K I TA op bra rel set 575.12400.315*1*2.1**0max..0max ..0=== (8-26) 其中: I 0.OP —主变压器零序过电流保护动作电流I 0.op.max —零序过电流保护相关段最大一次动作电流(一般为额定电流) K rel —可靠系数,一般取1.15-1.2 K 0.bra.max —系统最小运行方式时主变压器零序电流的最大分支系数 n TAO —主变压器零序电流互感器TA0的变比,其值为240(2)零序过电流保护灵敏系数校验()57.618240*575.11000*866.0*270*0.010.0===TA op k senn I I K (8-27) 其中:)1(0k I —线路出口单相接地时保护安装处零序电流最小值(A ) K 0.sen —其值应大于等于2(3)动作时间的整定值:S t t t op op 9.04.05.0max ..0.0=+=∆+= (8-28)其中:t 0.op.max —出线配合相关段零序过电流保护最长动作时间0.5S t ∆—动作时间级差,微机保护取0.3-0.4s 故保护装置满足整定要求。

5零序电流保护

5零序电流保护
X T1.0 A ′ Xk0 ′ X k′0
B X T 2.0
& U k0
与线路、接地变压器的数目和位置相关, 与线路、接地变压器的数目和位置相关,和发电机 没有关系。 没有关系。
3.3中性点直接接地系统零序电流及方向保护 3.3中性点直接接地系统零序电流及方向保护 二、零序分量的特点
T1 A 1
(2)与下级线路零序III段保护配合 (2)与下级线路零序III段保护配合 与下级线路零序III
III III III I set2 = K rel I set1 / K 0.bmin
3.3中性点直接接地系统零序电流及方向保护 3.3中性点直接接地系统零序电流及方向保护 四、三段式零序电流保护
3.零序T1 A 1
k
2
B
T2
5.保护安装处零序电压与电流的相位关系 5.保护安装处零序电压与电流的相位关系 正方向故障: 正方向故障:
X T1.0 A ′ Xk0 ′ X k′0
B X T 2.0
& U0
&′ I0
& U k0
夹角取决于保护背后系统的零序阻抗, 夹角取决于保护背后系统的零序阻抗,与被保护 线路、故障位置、 线路、故障位置、过渡电阻无关
K sen 3 I 0 min = III I set
要求 Ksen≥1.5
3.3中性点直接接地系统零序电流及方向保护 3.3中性点直接接地系统零序电流及方向保护 四、三段式零序电流保护
3.零序电流Ⅲ 3.零序电流Ⅲ段保护 零序电流 (4)灵敏度校验 (4)灵敏度校验
k
远后备:应按下级线路末端接地短路时, 远后备:应按下级线路末端接地短路时,流过 保护的3I0min来校验

零序电流保护

零序电流保护

二、变电所多台变压器的零序电流保护
当变电所有多台变压器并列运行时,只允许一部分变压器中性点接地。

中性点接地的变压器可装设零序电流保护,而不接地运行的变压器不能投入零序电流保护。

当发生接地故障时,变压器接地保护不能辨认接地故障发生在哪一台变压器。

若接地故障发生在不接地的变压器,接地保护动作,切除接地的变压器后,接地故障并未消除,且变成中性点不接地系统在接地点会产生较大的电弧电流,使系统过电压。

同时系统零序电压加大,不接地的变压器中性点电压升高,其零序过电压可能使变压器中性点绝缘损坏。

为此,变压器的零序保护动作时,首先应切除非接地的变压器。

若故障依然存在,经一
零序电流保护的整定计算:
动作电流:
(1)与被保护侧母线引出线零序电流第三段保护在灵敏度上相配合,所以
(2)与中性点不接地变压器零序电压元件在灵敏度上相配合,以保证零序电压元件的灵敏度高于零序电流元件的灵敏度。

设零序电压元件的动作电压为U dz.0,则
U dz.0=3I0X0.T
零序电流元件的动作电流为
动作电压整定:按躲开正常运行时的最大不平衡零序电压进行整定。

根据经验,零序电压继电器的动作电压一般为5V。

当电压互感器的变比为nTV时,电压继电器的一次动作电压为
U dz.0=5n TV
变压器零序电流保护作为后备保护,其动作时限应比线路零序电流保护第三段动作时限长一个时限阶段。


灵敏度校验:按保证远后备灵敏度满足要求进行校验。

零序电流保护

零序电流保护
消弧线圈两端的电压为零序电压 当系统采用过补偿方式时,流过故障线路的零
序电流等于线路对地电流和接地点残余电流之 和
3.中性点不接地电网中单相接地保护
绝缘监察装置:出现零序 电压,动作于信号,并带 一定延时,保护动作无选 择行
零序电流保护:用零序电流互感器构成, 动作于信号或跳闸
零序功率方向保护:零序电流保护不能满足灵
小结
接地短路特征及其零序参数分布特点 三段式零序电流保护的保护范围和动作时限
配合 零序功率方向继电器的接线 小电流接地系统接地短路的特点及其零序保

. ..
I I I D L c
补偿方式
欠补偿:可能产生谐振 完全补偿:产生谐振,系统出现谐振过电压 过补偿:常用补偿方式,故障、非故障线路容
性无功功率方向均由母线流向线路,避免或减 少谐振过电压故障相电压为零,非故障相对地电压升为线电 压,出现零序电压同时出现零序电流
2019/10/17
6
零序电流互感器的不平衡电流
I I I .
1
.
.
3
k
nTA
0
unb
正常运行时由于励磁电流不等,会产生不平衡电流 利用零序电流滤过器可以减小或消除不平衡电流
2019/10/17
7
阶段式零序电流保护
1.零序电流速断保护(Ⅰ段)
此保护不带时限,动作电流按下述原则整定 (并取其中较大者): 躲过下一线路出口接地短路可能出现最大零序电流 躲开断路器三相触头不同期合闸时所出现的最大零 序电流 采用单相重合闸时,系统可能出现非全相运行状态 下又产生振荡,装设两个零序Ⅰ段(灵敏Ⅰ段在重 合闸起动时将其闭锁)
当电力系统出现不对称运行时,也会出现零序 电流,可能使零序电流保护启动。

02 2 电流保护之零序电流保护

02 2 电流保护之零序电流保护

I II set 2
=
K II rel
K o.b
II set1
第二章 电网的电流保护
上海电力学院
第三节 中性点直接接地电网中接地短路的零序电流及方向保护
四、零序限时电流速 断(II段)保护
助增零序电流概念:
I II set 2
=
K II rel
K o.b
II set1
第二章 电网的电流保护
上海电力学院
二、零序电流过滤器
Ij = Ia + Ib + Ic = 3I0
零序电流互感 器安装时必须将电 缆头的接地线从铁 芯窗口中穿过,以 防正常时杂散电流 沿电缆外铁皮流过 铁芯而保护误动作
三个单相电流互感器 零序电流互感器(无不平衡电流) 正常运行时由于三相励磁电流不相等,或流过的电流有非周期分量,
一、零序电压过滤器
Umn = Ua + Ub + Uc = 3U0
三个单相电压互感器 三相五柱式电压互感器 发电机中性点 三输入加法器
正常运行时由于互感器误差存在,或电压中有三次谐波,使二次侧有 不平衡电压存在。
第二章 电网的电流保护
上海电力学院
第三节 中性点直接接地电网中接地短路的零序电流及方向保护
第二章 电网的电流保护
中性点直接接地电网中电流特 点:
4。故障点零序电压最高,距离 越远零序电压越低。 5。零序功率方向与正序功率方 向相反,由线路流向母线。 6。零序电流与零序电压、零序 阻抗关系:


U A0 = (− I ′0)Z0
上海电力学院
第二章 电网的电流保护
上海电力学院
第三节 中性点直接接地电网中接地短路的零序电流及方向保护

零序电流保护资料共46页文档

零序电流保护资料共46页文档
44、卓越的人一大优点是:在不利与艰 难的遭遇里百折不饶。——贝多芬
45、自己的饭量自己知道。——苏联

零序电流保护资料
41、学问是异常珍贵的东西,从任何源泉吸 收都不可耻。——阿卜·日·法拉兹
42、只有在人群中间,才能认识自 己。——德国
43、重复别人所说的话,只需要教育; 而要挑战别人所说的话,则需要头脑。—— 玛丽·佩蒂博恩·普尔
6、法律的基础有两个,而且只有两个……公平和实用。——伯克 7、有两种和平的暴力,那就是法律和礼节。——歌德
8、法律就是秩序,有好的法律才有好的秩序。——亚里士多德 9、上帝把法律和公平凑合在一起,可是人类却把它拆开。——查·科尔顿 10、一切法律都是无用的,因为好人用不着它们,而坏人又不会因为它们而变得规矩起来。——德谟耶克斯

零序电流的保护与整定 精品

零序电流的保护与整定 精品

零序电流的保护与整定1 绪论1.1 本课题研究背景及意义在中性点直接接地的电网中,接地故障占故障总次数的绝大多数,一般在90%以上。

线路的电压等级愈高,所占的百分比愈大。

母线故障、变压器差动保护范围内高压配电装置故障的情况也类似,一般也约占70%~80%。

明显可见,接地保护是高压电网中最重要的一种保护[4]。

该电网为中性点直接接地电网,对于系统中发生的接地故障,必须配置相应的保护装置。

一般装设多段式零序电流方向保护,根据重合闸方式的不同,零序电流方向保护可采用三段式或四段式,根据非全相运行时,线路零序电流大小的不同,零序电流保护可能有两个一段或两个二段。

对重要线路,零序电流保护的第二段在动作时限和灵敏系数上均应满足一定要求。

当电网结构比较复杂时,运行方式变化又很大时,零序保护的灵敏度可能变坏,应考虑选择接地保护,以改善接地保护性能,但是为了保护经高阻抗接地故障时相邻线路有较多的后备保护作用,同时也为选择性的配合,在装设接地保护的线路仍设有多段式零序电流方向保护。

因此合理配置与正确使用零序保护装置,是保障电网安全运行地重要条件。

从电网安全运行地角度出发,电网对継电保护装置提出了严格地“四性”要求,即选择性、速动性、灵敏性、可靠性;因此,电网中継电保护定值的整定计算工作,一直是継电保护人员地一项重要工作,它直接关系到电网运行的安全,做好这项工作是电网安全运行地必要条件。

本设计中,我通过零序电流保护和自动装置的设计配置原则,综合运用所学专业知识,对电网的零序电流保护科学地进行整定。

1.2 继电保护的发展概况机电保护技术是随着电力系统的发展而发展起来的。

电力系统中的短路是不可避免的。

短路必然伴随着电流的增大,因而为了保护发电机免受短路电流的破坏,首先出现了反应电流超过一预定值的过电流保护。

19世纪90年代出现了装于断路器上并直接作用与断路器的一次式(直接反应于一次短路电流)的电磁型过电流继电器。

1901年出现了感应型过电流继电器。

零序方向电流保护共59页文档

零序方向电流保护共59页文档
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路,那么,任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远,吾将上下而求索。——屈原 75、内外相应,言行相称。——韩非
零序方向电流保护
46、法律有权打破平静。——马·格林 47、在一千磅法律里,没有一盎司仁 爱。— —英国
48、法律一多,公正就少。——托·富 勒 49、犯罪总是以惩罚相补偿;只有处 罚才能 使犯罪 得到偿 还。— —达雷 尔
50、弱者比强者更能得到法律的保护 。—— 威·厄尔
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
动作时限整定:按照阶梯原则进行整定,但Y,d接 线前后的保护不必进行动作时限配合。
阶段式零序电流保护接线
11
方向性零序电流保护
1.零序过电流保护方向问题
2020/7/16
2.零序功率方向继电器接线
电流线圈同极性连接,电压线圈反极性连接
2020/7/16
3.三段式零序方向电流保护
原理接线
地电容电流 故障元件上零序电流等于所有非故障元件对地电容电
流之和,并滞后零序电压90度,电容性无功功率实际 方向由线路流向母线
2020/7/16
2.中性点经消弧线圈接地系统单相接地故障特点
流过故障点总电流
. ..
I I I D L c
补偿方式
欠补偿:可能产生谐振 完全补偿:产生谐振,系统出现谐振过电压 过补偿:常用补偿方式,故障、非故障线路容
对高压线路接地保护的的技术要求
对中性点直接接地时,发生单相接地时要求保 护应尽快有选择性地动作,切除故障
对中性点非直接接地时,发生单相接地时,应 装设用于信号的保护,以便采取措施消除接地 故障,防止故障扩大
当断路器三相合闸不同期,产生的最大三相不 平衡电流时不致引起零序电流保护误动
零序电流保护与综合重合闸配合使用时,在非 全相运行期间不应误动
保护安装处零序电压、电流间的相位 差与故障点的位置无关。
2020/7/16
零序电流滤过器
.
.
.
.
.
IkIaIbIc3I0
2020/7/16
5
零序电流互感器的不平衡电流
I I I .
1
.
3
.
k
nTA
0 unb
正常运行时由于励磁电流不等,会产生不平衡电流 利用零序电流滤过器可以减小或消除不平衡电流
现快速动作 在零序网络基本稳定条件下,保护范围比较稳定 反映零序电流的绝对值,受故障过渡电阻的影响 保护定值不受负荷电流影响,也不受其他中性点不接
地电网短路故障的影响,所以保护延时段灵敏度允许 整定较高
小接地电流系统的零序保护
1.中性点不接地系统单相接地故障特点
零序电流分布情况
特点
发生单相接地故障时,系统中出现零序电压 非故障元件上有零序电流,其大小3I。等于本线路对
2020/7/16
14
4.在接地系统中怎样获取零序电流
线路零序电流保护的零序电流,一般取自线路由三相电流互 感器组成的零序电流滤过器3I.=Ia+Ib+Ic
变压器则可以自变压器中性点电流互感器取得零序电流
5.零序电流保护有什么优点?
结构及工作原理简单 整套保护中环节少,特别是对于近处故障,可以实
3.零序过电流(零序Ⅲ段)保护
零序过电流保护主要作为本线路零序Ⅱ段的近后备 保护和相邻线路、母线、变压器接地短路的远后备 保护
动作电流整定:1)躲过下一线路出口相间短路时所 出现最大不平衡电流,即:Iact’’’=KreIunb.max 2)与相邻线路零序Ⅲ段进行灵敏度配合,以保证动 作的选择性。即Iact.2’’’=Kre Iact.1’’’/K0fz
零序电流保护在运行中应注意的问题
当电流回路断线时,可能造成保护误动作,但 它比距离保护电压回路断线的几率要小得多, 可以利用相邻电流互感器零序电流闭锁的方法 来防止这种误动作。
当电力系统出现不对称运行时,也会出现零序 电流,可能使零序电流保护启动。
地理位置靠近的平行线路,当一条线路故障时, 也可能一引起另一条线路出现感应零序电流, 造成反方向侧零序方向继电器误动作。
性无功功率方向均由母线流向线路,避免或减 少谐振过电压
2020/7/16
21
故障特点
故障相电压为零,非故障相对地电压升为线电 压,出现零序电压同时出现零序电流
消弧线圈两端的电压为零序电压 当系统采用过补偿方式时,流过故障线路的零
序电流等于线路对地电流和接地点残余电流之 和
3.中性点不接地电网中单相接地保护
2020/7/16
6
阶段式零序电流保护
1.零序电流速断保护(Ⅰ段)
此保护不带时限,动作电流按下述原则整定 (并取其中较大者): 躲过下一线路出口接地短路可能出现最大零序电流 躲开断路器三相触头不同期合闸时所出现的最大零 序电流 采用单相重合闸时,系统可能出现非全相运行状态 下又产生振荡,装设两个零序Ⅰ段(灵敏Ⅰ段在重 合闸起动时将其闭锁)
零序电流滤过器和零序电压滤过器产生的不平 衡电流,应在允许范围内,并在正常运行方式 下不误动
小结
接地短路特征及其零序参数分布特点 三段式零序电流保护的保护范围和动作时限
配合 零序功率方向继电器的接线 小电流接地系统接地短路的特点及其零序保

此课件下载可自行编辑修改,仅供参考! 感谢您的支持,我们努力做得更好!谢谢
2.限时零序电流速断(零序Ⅱ段)保护
动作参数整定:与下一线路Ⅰ段进行配合 灵敏度校验:以被保护线路末端作校验点,要
求Ksen≥1.5 灵敏度不满足要求时的处理方法:
(1)零序Ⅱ段与下一线路Ⅱ段进行配合(减小 动作电流,加长动作时限--1.0~1.2S) (2)保留0.5S零序Ⅱ段,同时再增加一段按前 述条件整定零序Ⅱ段 (3)从电网全局考虑,改用接地距离保护
零序电流保护
阶段式零序电流保护构成原理
接地故障特点
发生接地故 障时,系统 内将出现零 序电流、零 序电压
零序分量参数的特点
零序电压的分布:故障点的零序电压 最高,离故障点越远处零序电压越低;
零序电流的分布:决定于线路零序阻 抗和中性点接地变压器的零序阻抗, 而与电源数目和位置无关;
零序功率的实际方向:由线路流向母 线,与短路功率方向相反;
绝缘监察装置:出现零序 电压,动作于信号,并带 一定延时,保护动作无选 择行
零序电流保护:用零序电流互感器构成, 动作于信号或跳闸
零序功率方向保护:零序电流保护不能满足灵 敏度要求或接线复杂网络中使用,能有效区分、 故障线路与非故障线路,继电器接入3I0和 3U0,故障线路3I0滞后3UO90度,功率方向 继电器的方向元件有选择性能动作
