建筑施工图识图大全必备精品PPT课件
合集下载
2024版建筑施工图识图大全ppt课件[1]
23
电气系统安装施工图解读
2024/1/30
配电系统图识读
讲解配电系统图的组成、符号含义及阅读方法,包括进线方式、 配电箱设置、保护开关选型等。
照明平面图识读
分析照明平面图的布局、灯具类型、控制方式等,以及照明线路的 走向、敷设方式和保护措施。
动力及弱电系统图识读
介绍动力设备及弱电系统的安装施工图解读方法,包括电机控制、 通信网络、安全防范等系统。
13
平面图识图要点
了解平面形状和尺寸
掌握建筑物的平面布局、房间功能及 尺寸等信息。
分析门窗位置和尺寸
确定门窗的开启方式、尺寸和位置, 满足通风采光需求。
查看墙柱定位轴线
了解承重墙、柱的位置和尺寸,判断 结构类型。
2024/1/30
14
立面图识图要点
1 2
掌握立面造型和材质 了解建筑物的外观造型、材质和颜色等信息。
验收内容
具体阐述施工图验收的内容,包括图纸的完整性、 准确性、合规性等方面的检查。
2024/1/30
29
问题处理和改进措施
问题处理
针对施工图审查和验收过程中发现的问题,提出相应的处 理措施,如整改、返工、重新设计等。
改进措施
针对问题产生的原因,提出相应的改进措施,如加强设计 管理、提高设计质量、优化审查流程等。
建筑施工图与 BIM技术的融合
BIM技术是一种基于三维模型 的建筑设计、施工和运营管 理方法,未来建筑施工图将 与BIM技术更加紧密地融合, 实现设计、施工和运营全过 程的信息共享和协同工作。
2024/1/30
33
THANKS
感谢观看
2024/1/30
34
楼梯结构图
最全的建筑施工图识图PPT课件
除建筑结构标准图集外还有给水排水电气设备道路桥梁等方面的标准15建筑工程图中常用比例backback16图线宽度back17back18风向玫瑰19常见门窗图例20总平面图中常见图例back21在施工图的编排中通常将图纸目录作为整套施工图的首页将建筑设计说明作为第二页若整个建筑施工图不是很复杂时可将建筑设计说明总平面图及门窗表等编排在同一张施工图内若没有总平面图也可将建筑设计说明和首层平面图放在一起
除建筑、结构标准图集外,还有给水 排水、电气设备、道路桥梁等方面的标准 图。
建筑工程图中常用比例
Back Back
图线宽度
Back
Back
风向玫瑰
常见门窗图例
总平面图中常见图例
Back
建筑设计说明书
在施工图的编排中,通常将图纸
目录作为整套施工图的首页,将建筑设计
说明作为第二页,若整个建筑施工图不是
建筑设计说明书
3.标高
在房屋建筑中,规范规定用标高表示建筑物 的高度。标高分为相对标高和绝对标高两种。
以建筑物底层室内地面为零点的标高称为相 对标高;以青岛黄海平均海平面的高度为零点的 标高称为绝对标高。建筑设计说明中原则上要说 明相对标高与绝对标高的关系,例如“相对标高 ±0.000相当于绝对标高190.570m”,这就说明 该建筑物底层室内地面设计在比海平面高 190.57m的水平面上。
1 01
2 0A
3.组合较复杂的平面图中的定位轴线也可采用分区标号, 编号的注写形式应为“分区号—该分区编号”。分区号 采用阿拉伯数字或大写拉丁字母表示。
定位轴 线分区 编号
圆形平面图中定位轴线的编号,其径向轴线宜用阿拉伯 数字表示,从左下角开始,按逆时针顺序编写;其圆周 轴线宜采用大写拉丁字母表示,从外向内顺序编写。
除建筑、结构标准图集外,还有给水 排水、电气设备、道路桥梁等方面的标准 图。
建筑工程图中常用比例
Back Back
图线宽度
Back
Back
风向玫瑰
常见门窗图例
总平面图中常见图例
Back
建筑设计说明书
在施工图的编排中,通常将图纸
目录作为整套施工图的首页,将建筑设计
说明作为第二页,若整个建筑施工图不是
建筑设计说明书
3.标高
在房屋建筑中,规范规定用标高表示建筑物 的高度。标高分为相对标高和绝对标高两种。
以建筑物底层室内地面为零点的标高称为相 对标高;以青岛黄海平均海平面的高度为零点的 标高称为绝对标高。建筑设计说明中原则上要说 明相对标高与绝对标高的关系,例如“相对标高 ±0.000相当于绝对标高190.570m”,这就说明 该建筑物底层室内地面设计在比海平面高 190.57m的水平面上。
1 01
2 0A
3.组合较复杂的平面图中的定位轴线也可采用分区标号, 编号的注写形式应为“分区号—该分区编号”。分区号 采用阿拉伯数字或大写拉丁字母表示。
定位轴 线分区 编号
圆形平面图中定位轴线的编号,其径向轴线宜用阿拉伯 数字表示,从左下角开始,按逆时针顺序编写;其圆周 轴线宜采用大写拉丁字母表示,从外向内顺序编写。
建筑施工图识图

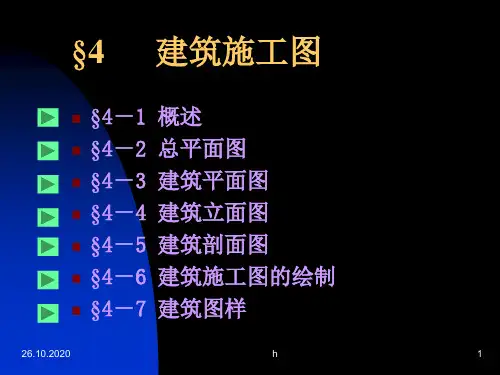

§4 建筑施工图
§4-1 概述 §4-2 总平面图 §4-3 建筑平面图 §4-4 建筑立面图 §4-5 建筑剖面图 §4-6 建筑施工图的绘制 §4-7 建筑图样
26.10.2020
h
1
§4-1 概 述
建筑 设计
方案设计 研究探讨建筑空间组合 的可能性与合理性。
初步设计 将方案设计征求各方意 见,修改综合。
5 .卫生器具、水池、工作台、厨、柜、隔 断、重要设备位置;
26.10.2020
h
37
6 .地下室、地坑、地沟、各种检查孔、墙上 预留洞、高窗等的位置、大小尺寸、标高; 隐蔽或在剖切剖面以上的用虚线表示;
7 .有剖面图时要标注剖切符号及编号;
8 .在需要画详图的位置标注索引符号;
9 .在首层平面图上画出指北针;
度,以m为单位; (2)总平面图; (3)平面图; (4)立面图与剖面图; (5)特殊情况
26.10.2020
h
17
图4-1-7 标高符号
26.10.2020
h
18
2.定位轴线
定位轴线在施工图中常以单点长画线表示房 屋的墙、柱等重要构件的轴线,并进行编号, 以便图纸的阅读和施工定位;
轴线用细单点长画线画出,轴线编号用细实 线画出,φ8,详图φ10;
(2)内部尺寸
室内孔洞、设备、器具等的大小、位置尺寸, 内墙厚度尺寸等;
楼面标高(一般用相对标高):起居室、卫生 间、厨房、设备间等的标高;
(3)其它楼层与首层平面相同的细部尺寸可省略;
26.10.2020
h
40
7 .门、窗图例及编号; 8 .室内其它细部的配置、位置等情况; 9 .室外台阶、花池、散水、雨水管等的位
§4-1 概述 §4-2 总平面图 §4-3 建筑平面图 §4-4 建筑立面图 §4-5 建筑剖面图 §4-6 建筑施工图的绘制 §4-7 建筑图样
26.10.2020
h
1
§4-1 概 述
建筑 设计
方案设计 研究探讨建筑空间组合 的可能性与合理性。
初步设计 将方案设计征求各方意 见,修改综合。
5 .卫生器具、水池、工作台、厨、柜、隔 断、重要设备位置;
26.10.2020
h
37
6 .地下室、地坑、地沟、各种检查孔、墙上 预留洞、高窗等的位置、大小尺寸、标高; 隐蔽或在剖切剖面以上的用虚线表示;
7 .有剖面图时要标注剖切符号及编号;
8 .在需要画详图的位置标注索引符号;
9 .在首层平面图上画出指北针;
度,以m为单位; (2)总平面图; (3)平面图; (4)立面图与剖面图; (5)特殊情况
26.10.2020
h
17
图4-1-7 标高符号
26.10.2020
h
18
2.定位轴线
定位轴线在施工图中常以单点长画线表示房 屋的墙、柱等重要构件的轴线,并进行编号, 以便图纸的阅读和施工定位;
轴线用细单点长画线画出,轴线编号用细实 线画出,φ8,详图φ10;
(2)内部尺寸
室内孔洞、设备、器具等的大小、位置尺寸, 内墙厚度尺寸等;
楼面标高(一般用相对标高):起居室、卫生 间、厨房、设备间等的标高;
(3)其它楼层与首层平面相同的细部尺寸可省略;
26.10.2020
h
40
7 .门、窗图例及编号; 8 .室内其它细部的配置、位置等情况; 9 .室外台阶、花池、散水、雨水管等的位
《建筑制图和识图》PPT课件
附加轴线的编号应以分数表示。在两个轴线间的附加轴 线,应以分母表示前一轴线的编号,分子表示附加轴线的编 号,编号采用数字如1/1,1/A
h
13
h
14
h
15
建筑制图与识图
5. 索引符号和详图符号 工程图中某一局部无法表达清楚时,通常放大单独绘制,称
为详图,为便于查找和对照阅读,通常用索引符号和详图符号 表示基本图与详图的关系。
三、设备施工图 包括给排水、通风采暖、电气设备、综合布线、智能控制 等项目,涉及较多技术范畴
注:本课程讨论建筑施工图
h
3
建筑制图与识图
➢建筑施工图概述
建筑施工图是表达建筑物的外部形状、内部布置、内外装修、 构造及施工要求的工程图样,是根据正投影原理和国家有关建筑制
图标准以及建筑行业的习惯表达方式绘制的,是建筑施工、编制 建筑工程概预算、工程验收与决算的重要技术依据。
(3)新建工程的建设区域总体布置,建筑、道路、绿化等布局情况
(4)新建建筑的定位及层数。定位有两种办法,相对尺寸与坐标
(5)有关的标高和尺寸,在总平面图上,标高、距离
均以米为单位,注至小数点后2到3位
(6)未来计划扩建工程位置
(7)指北针或风向频率玫瑰图
(8)图例
(9)比例
h
34
读图步骤如下: (1)阅读标题栏和图名、比例,通过阅读标题栏可以知道工程名 称、性质、类型等 (2)读设计说明,在总平面图中常附有设计说明,一般包括如下 内容:有关建设依据和工程概况的说明,如工程规模、主要 技术经济指标、用地范围等;确定建筑物位置的有关事项; 标高及引测点说明、相对标高与绝对标高的关系;补充图例 说明等 (3)了解新建建筑的位置、层数、朝向等 (4)了解新建建筑的周围环境状况 (5)了解新建建筑物首层地坪、室外设计地坪的标高以及周 围地形、等高线等 (6)了解原有建筑物、构筑物和计划扩建的项目等 (7)了解其它新建的项目,如道路、绿化等 (8)了解当地常年主导风向
h
13
h
14
h
15
建筑制图与识图
5. 索引符号和详图符号 工程图中某一局部无法表达清楚时,通常放大单独绘制,称
为详图,为便于查找和对照阅读,通常用索引符号和详图符号 表示基本图与详图的关系。
三、设备施工图 包括给排水、通风采暖、电气设备、综合布线、智能控制 等项目,涉及较多技术范畴
注:本课程讨论建筑施工图
h
3
建筑制图与识图
➢建筑施工图概述
建筑施工图是表达建筑物的外部形状、内部布置、内外装修、 构造及施工要求的工程图样,是根据正投影原理和国家有关建筑制
图标准以及建筑行业的习惯表达方式绘制的,是建筑施工、编制 建筑工程概预算、工程验收与决算的重要技术依据。
(3)新建工程的建设区域总体布置,建筑、道路、绿化等布局情况
(4)新建建筑的定位及层数。定位有两种办法,相对尺寸与坐标
(5)有关的标高和尺寸,在总平面图上,标高、距离
均以米为单位,注至小数点后2到3位
(6)未来计划扩建工程位置
(7)指北针或风向频率玫瑰图
(8)图例
(9)比例
h
34
读图步骤如下: (1)阅读标题栏和图名、比例,通过阅读标题栏可以知道工程名 称、性质、类型等 (2)读设计说明,在总平面图中常附有设计说明,一般包括如下 内容:有关建设依据和工程概况的说明,如工程规模、主要 技术经济指标、用地范围等;确定建筑物位置的有关事项; 标高及引测点说明、相对标高与绝对标高的关系;补充图例 说明等 (3)了解新建建筑的位置、层数、朝向等 (4)了解新建建筑的周围环境状况 (5)了解新建建筑物首层地坪、室外设计地坪的标高以及周 围地形、等高线等 (6)了解原有建筑物、构筑物和计划扩建的项目等 (7)了解其它新建的项目,如道路、绿化等 (8)了解当地常年主导风向
建筑识图基础知识(课堂PPT)
第一章 建筑识图基础知识
1
目录
第一节 制图基本规定 第二节 建筑施工图编制概况 第三节 建筑总平面图 第四节 建筑平面图 第五节 建筑立面图 第六节 建筑剖面图 第七节 建筑详图
2
第一节 制图基本规定
绘制建筑施工图,不能各行其是。否则,无法进行设计、
施工和验收工程,这就必须有统一的标准,即建筑制图国家
比例的注写
15
第一节 制图基本规定
五、定位轴线
定位轴线是用来确定建筑物主要结构及构件位置的尺寸基准线。 定位轴线用细点划线表示,端部画细实线圆,直径8~10毫米。 定位轴线圆的圆心应在定位轴线的延长线上或延长线的折线上。圆内注明编号。 定位轴线的编号
①宜标注在图样的下方或左侧。 ②横向编号应用阿拉伯数字,从左至右顺序编写; ③竖向编号应用大写拉丁字母,从下至上顺序编写, ④大写拉丁字母中的I、O、Z三个字母不得用为轴线编号,以免与数字 1、0、2混淆。
1:50 1:100 1:200
1:200 1:400
详图
1:1 1:2 1:5 1:10 1:20 1:25 1:50
可用比例 1:2500 1:10000
1:150 1:300 1:400
1:500 1:3 1:15 1:30 1:40 1:60
14
第一节 制图基本规定
比例应用阿拉伯数字表示。比例宜注写在图名的 右侧,字的基准应取平;比例的字高宜比图名的 字高小一号或二号。 一般情况下,一个图样应选用一种比例,特殊情 况下,同一图样可选择两种比例。
27
标高 标高
绝对标高 在我国绝对标高是以青岛附近黄海平均海平面为零点,以 次为基准的标高。
相对标高 相对标高一般是以新建建筑物底层室内主要地面为基准的标 高。
1
目录
第一节 制图基本规定 第二节 建筑施工图编制概况 第三节 建筑总平面图 第四节 建筑平面图 第五节 建筑立面图 第六节 建筑剖面图 第七节 建筑详图
2
第一节 制图基本规定
绘制建筑施工图,不能各行其是。否则,无法进行设计、
施工和验收工程,这就必须有统一的标准,即建筑制图国家
比例的注写
15
第一节 制图基本规定
五、定位轴线
定位轴线是用来确定建筑物主要结构及构件位置的尺寸基准线。 定位轴线用细点划线表示,端部画细实线圆,直径8~10毫米。 定位轴线圆的圆心应在定位轴线的延长线上或延长线的折线上。圆内注明编号。 定位轴线的编号
①宜标注在图样的下方或左侧。 ②横向编号应用阿拉伯数字,从左至右顺序编写; ③竖向编号应用大写拉丁字母,从下至上顺序编写, ④大写拉丁字母中的I、O、Z三个字母不得用为轴线编号,以免与数字 1、0、2混淆。
1:50 1:100 1:200
1:200 1:400
详图
1:1 1:2 1:5 1:10 1:20 1:25 1:50
可用比例 1:2500 1:10000
1:150 1:300 1:400
1:500 1:3 1:15 1:30 1:40 1:60
14
第一节 制图基本规定
比例应用阿拉伯数字表示。比例宜注写在图名的 右侧,字的基准应取平;比例的字高宜比图名的 字高小一号或二号。 一般情况下,一个图样应选用一种比例,特殊情 况下,同一图样可选择两种比例。
27
标高 标高
绝对标高 在我国绝对标高是以青岛附近黄海平均海平面为零点,以 次为基准的标高。
相对标高 相对标高一般是以新建建筑物底层室内主要地面为基准的标 高。
建筑制图与识图完整PPT课件
建筑制图与识图
.
第一章 建筑制图基本知识
.
第一节 绪论
(一)建筑制图课程的目的和任务
1、目的:掌握建筑制图与识图在建筑制图中的重要性 2、任务: (1)学习投影(主要是正投影法)的基本理论及其运用; (2)学习贯彻制图国家标准及其它有关规定; (3)培养绘制和阅读房屋建筑工程图样的基本能力; (4)培养空间想象能力和绘图技能; (5)培养计算机绘图的基本能力。
(3) 虚线与虚线、点画线、虚线点与其它线段相交时,应交 于线段处。实线与虚线连接时,则应留一间距。它们的 正确画法和错误画法如图所示。(图见后面 )
(4) 点画线或双点画线的两端不应是点。 (5) 图线不得与文字、数字或符号重叠、相交。不可避免时,
应首先保证文字等的清晰。
.
图线画法
正确
错误
图线应用的正误对比
.
(2)字母和数字
1)拉丁字母示例:
字母和数字示例
斜体
直体
.
2)阿拉伯数字示例:
斜体
直体 斜体
直体
.
3、比例
比例是指图形与其实际相应要素的线性尺寸之比,需要按比例绘制建 筑房屋图样时,应由下表规定的系列中取适当的比例。优先取用原值 比例1:1。
国标规定的比例
原值比例
优先使用 1:1
放大比例
优先使用 可使用
.
第二节 绘图工具及其使用
(一)制图工具
1、图板和丁字尺:图板用来铺放和固定图纸;丁字尺用来画水平方向平行线 2、三角板:有45度和60度两种。丁字尺和三角板配合使用时,可以画出不同度 数的斜线和相互平行或垂直的线。 3、比例尺:比例尺供绘图时量取不同比例的尺寸用,又称三棱尺。一般是以米为 单位。最常见的形式它的三个棱面上分别刻有:1:100、1:200、1:300、1: 400、1:500和1:600的比例刻度。 4、曲线板:曲线板是用来画非圆曲线的。 5、绘图铅笔: 6、圆规:圆规是画圆和圆弧的工具。使用时,应先调整针脚,使针尖略长于铅芯, 且插针和铅芯脚都与纸面大致保持垂直。 7、分规: 8、墨线笔: 9、其他用品
.
第一章 建筑制图基本知识
.
第一节 绪论
(一)建筑制图课程的目的和任务
1、目的:掌握建筑制图与识图在建筑制图中的重要性 2、任务: (1)学习投影(主要是正投影法)的基本理论及其运用; (2)学习贯彻制图国家标准及其它有关规定; (3)培养绘制和阅读房屋建筑工程图样的基本能力; (4)培养空间想象能力和绘图技能; (5)培养计算机绘图的基本能力。
(3) 虚线与虚线、点画线、虚线点与其它线段相交时,应交 于线段处。实线与虚线连接时,则应留一间距。它们的 正确画法和错误画法如图所示。(图见后面 )
(4) 点画线或双点画线的两端不应是点。 (5) 图线不得与文字、数字或符号重叠、相交。不可避免时,
应首先保证文字等的清晰。
.
图线画法
正确
错误
图线应用的正误对比
.
(2)字母和数字
1)拉丁字母示例:
字母和数字示例
斜体
直体
.
2)阿拉伯数字示例:
斜体
直体 斜体
直体
.
3、比例
比例是指图形与其实际相应要素的线性尺寸之比,需要按比例绘制建 筑房屋图样时,应由下表规定的系列中取适当的比例。优先取用原值 比例1:1。
国标规定的比例
原值比例
优先使用 1:1
放大比例
优先使用 可使用
.
第二节 绘图工具及其使用
(一)制图工具
1、图板和丁字尺:图板用来铺放和固定图纸;丁字尺用来画水平方向平行线 2、三角板:有45度和60度两种。丁字尺和三角板配合使用时,可以画出不同度 数的斜线和相互平行或垂直的线。 3、比例尺:比例尺供绘图时量取不同比例的尺寸用,又称三棱尺。一般是以米为 单位。最常见的形式它的三个棱面上分别刻有:1:100、1:200、1:300、1: 400、1:500和1:600的比例刻度。 4、曲线板:曲线板是用来画非圆曲线的。 5、绘图铅笔: 6、圆规:圆规是画圆和圆弧的工具。使用时,应先调整针脚,使针尖略长于铅芯, 且插针和铅芯脚都与纸面大致保持垂直。 7、分规: 8、墨线笔: 9、其他用品
建筑识图与制图 课件(超全完整版)
近代手工制图 现代电脑绘图、BIM
国家规范
建筑识图与制图
第一部分:制图基本知识和技能 第一节:建筑制图基本知识
一、建筑制图的国家规范
为了保证图纸的规范性,国家相关部门颁布了一系列制图标准,以确保我们的图纸都是 说的“普通话”。
一、建筑制图的国家规范
图幅 图线 字体 比例 尺寸
一、建筑制图的国家规范 3、字体
B、拉丁字母和数字
直体、斜体(75°) 拉丁字母、阿拉伯数字及罗马数字的字高应不小 于2.5mm
一、建筑制图的国家规范 4、比例
比例=图距:实距 1:500
原始比例:1:1 缩小比例:1:1000 (分母越大,图越小) 扩大比例:5:1
1:1000
1:500 1:1000
3、尺寸起止符号(中实线)——尺寸的起止点。用中粗斜短线绘 制,有箭头和45°短划两种。标注直径、半径、角度一般用箭头。 4、尺寸数字——表示尺寸的大小。 尺寸数字用阿拉伯数字标注, 一般写在尺寸线的上方。
一、建筑制图的国家规范 5、尺寸标注 绘制
一、建筑制图的国家规范 5、尺寸标注
B、尺寸排列与布置
A、制图工具
二、建筑制图的基本技能 绘图工具
图纸(绘图纸) 铅笔(B、H)、针管笔 图板、丁字尺、三角板
比例尺 圆规 擦线板 刀片 刷子
二、建筑制图的基本技能 绘图工具
B、使用方法
铅笔:用H和B代表铅芯的软硬度。
“H”表示硬性铅笔,色浅。H前边的数字越大,表示铅芯越硬(浅); “B”表示软性铅笔,色浓。B前边的数字越大,表示铅芯越软(浓); “HB”是中性铅,表示铅芯软硬适当。 一般情况下,画底稿:用2H或3H
边学边练
一、建筑制图的国家规范 1、图幅
建筑识图ppt课件
3.结构施工图 (简称结施) —第2.3节 结构施工图主要表示承重构件的布置、类型、规格,以及 构造做法、所用材料、配筋形式和施工要求等内容。其基本图 纸包括基础图、结构平面布置图和各构件的结构详图等。
完整最新版课件
17
2.1 概述
4.设备施工图 (简称设施) —2.4 设备施工图主要表示室内给水排水、采暖通风、电气照明 和信息传送等设备的布置、安装要求和线路敷设等内容。 给水排水施工图:包括管道平面布置图、管道系统轴测图、 详图等; 采暖通风施工图:包括平面图、系统图、安装详图等; 电气照明施工图:包括平面图、系统图、接线原理图以及 详图等。
6
2.1 概述
三
V(a’)
面
W(a’’)
正
投
影
图
H(a)
完整最新版课件
7
投三 V
影面 规正 律投
影 图 的 展 开 及 正
H
长对正
等宽 相
完整最新版课件
W
齐高 平
8
完整最新版课件
9
2.1 概述
2.1.2 房屋建筑图的设计阶段
一般建设项目按两个阶段进行设计,即初步设计阶段和施 工图设计阶段。
对于技术要求复杂的项目,可在两设计阶段之间,增加技 术设计阶段。
3、楼梯踏步、扶手、栏杆详图
踏步详图表明踏步截面形状、大小、材料、面 层及防滑条做法。
栏杆和扶手详图表明其形式、大小、材料和连
接方式等。
完整最新版课件
40
完整最新版课件
41
2.2 建筑施工图
(三)木门窗详图:
门窗详图一般由门窗立面图和节点详图组成。 立面图:主要表示门窗的外形、开启方式和方 向以及门窗的主要尺寸和节点索引符号等内容。 节点详图:主要表示门框、门扇,窗框、窗扇 各部位的断面形状、材料和构造关系。
完整最新版课件
17
2.1 概述
4.设备施工图 (简称设施) —2.4 设备施工图主要表示室内给水排水、采暖通风、电气照明 和信息传送等设备的布置、安装要求和线路敷设等内容。 给水排水施工图:包括管道平面布置图、管道系统轴测图、 详图等; 采暖通风施工图:包括平面图、系统图、安装详图等; 电气照明施工图:包括平面图、系统图、接线原理图以及 详图等。
6
2.1 概述
三
V(a’)
面
W(a’’)
正
投
影
图
H(a)
完整最新版课件
7
投三 V
影面 规正 律投
影 图 的 展 开 及 正
H
长对正
等宽 相
完整最新版课件
W
齐高 平
8
完整最新版课件
9
2.1 概述
2.1.2 房屋建筑图的设计阶段
一般建设项目按两个阶段进行设计,即初步设计阶段和施 工图设计阶段。
对于技术要求复杂的项目,可在两设计阶段之间,增加技 术设计阶段。
3、楼梯踏步、扶手、栏杆详图
踏步详图表明踏步截面形状、大小、材料、面 层及防滑条做法。
栏杆和扶手详图表明其形式、大小、材料和连
接方式等。
完整最新版课件
40
完整最新版课件
41
2.2 建筑施工图
(三)木门窗详图:
门窗详图一般由门窗立面图和节点详图组成。 立面图:主要表示门窗的外形、开启方式和方 向以及门窗的主要尺寸和节点索引符号等内容。 节点详图:主要表示门框、门扇,窗框、窗扇 各部位的断面形状、材料和构造关系。
建筑识图 PPT课件
手绘效果图
建筑识图
NO.2 基础CAD识图
—如何能看懂这样的CAD图纸
按照建筑图分类方法:
方案设计图
初步设计图
建筑设计
结构设计
施工图 水电,暖通
方案设计
总平面包括内容: 设计说明书:包括技术指标、设计思想等。 图面表达:区域位置、红线、蓝线、绿线控制(包括角点坐标、 场地标高、地形地貌) 总平布局:功能排布、人车组织、消防设计、人防、绿化、日照 分析等。 尺寸标注:建筑间距、标高、退界、离界尺寸等。 文字表述:构筑物名称、性质、主要出入口、应急出入口、地库 出口、配电、煤气调压、消防回车场等
(3)平、剖面未能表示的屋顶、檐口、女儿墙、窗台等标高或高度。 (4)关系密切,相互间有影响的相邻建筑部分立面。 (5)特殊造型或必要的建筑构造图
立面图
3、剖面图 剖面应剖在层高、层数不同,内外空间复杂的部位,应绘出下列内容:
(1)内、外墙,柱,轴线及编号,内外门窗,幕墙、地面、楼板、屋顶、 檐口、女儿墙、出屋顶烟囱,天窗,挡风板、楼梯、电梯、平台、雨 篷、阳台、地沟、地坑、台阶、坡道等。
一张好的家配图应具备: 颜色鲜明,不单调 较好的体现房型特点 尽量规避房型弱势
常用图纸类型介绍
效果图
效果图
通常可以理解为设计者的设ห้องสมุดไป่ตู้意图和构思进行形象化再现的形式。有手绘效果图与电脑效果 图两种
效果图特征:
能更好的展现品质感,给 客户以高贵感
多用于终端直接呈现给客 户
室内效果图 小区平面效果图
(2)简要注明立面建议选用材料及细部做法,必要时应有放大立面效果, 配合透视图,将建筑形态表达清楚。
(3)立面使用符号的表达 A.幕墙 幕墙一般采用细线将设计师意图中的墙面分割表达出来,所 绘线条一般为龙骨或玻璃拼接方式。 B.柱式 立面均以投影的方式来表达建筑形态,柱式均以设计师的概 念进行表达,必须结合建筑物的平面加以比照才能更透彻地了解设计 师意图。 C.标高与尺寸 立面图除了表达建筑物基本形态外,尚需表达窗高、 总高及立面细部的相关尺寸。
建筑识图
NO.2 基础CAD识图
—如何能看懂这样的CAD图纸
按照建筑图分类方法:
方案设计图
初步设计图
建筑设计
结构设计
施工图 水电,暖通
方案设计
总平面包括内容: 设计说明书:包括技术指标、设计思想等。 图面表达:区域位置、红线、蓝线、绿线控制(包括角点坐标、 场地标高、地形地貌) 总平布局:功能排布、人车组织、消防设计、人防、绿化、日照 分析等。 尺寸标注:建筑间距、标高、退界、离界尺寸等。 文字表述:构筑物名称、性质、主要出入口、应急出入口、地库 出口、配电、煤气调压、消防回车场等
(3)平、剖面未能表示的屋顶、檐口、女儿墙、窗台等标高或高度。 (4)关系密切,相互间有影响的相邻建筑部分立面。 (5)特殊造型或必要的建筑构造图
立面图
3、剖面图 剖面应剖在层高、层数不同,内外空间复杂的部位,应绘出下列内容:
(1)内、外墙,柱,轴线及编号,内外门窗,幕墙、地面、楼板、屋顶、 檐口、女儿墙、出屋顶烟囱,天窗,挡风板、楼梯、电梯、平台、雨 篷、阳台、地沟、地坑、台阶、坡道等。
一张好的家配图应具备: 颜色鲜明,不单调 较好的体现房型特点 尽量规避房型弱势
常用图纸类型介绍
效果图
效果图
通常可以理解为设计者的设ห้องสมุดไป่ตู้意图和构思进行形象化再现的形式。有手绘效果图与电脑效果 图两种
效果图特征:
能更好的展现品质感,给 客户以高贵感
多用于终端直接呈现给客 户
室内效果图 小区平面效果图
(2)简要注明立面建议选用材料及细部做法,必要时应有放大立面效果, 配合透视图,将建筑形态表达清楚。
(3)立面使用符号的表达 A.幕墙 幕墙一般采用细线将设计师意图中的墙面分割表达出来,所 绘线条一般为龙骨或玻璃拼接方式。 B.柱式 立面均以投影的方式来表达建筑形态,柱式均以设计师的概 念进行表达,必须结合建筑物的平面加以比照才能更透彻地了解设计 师意图。 C.标高与尺寸 立面图除了表达建筑物基本形态外,尚需表达窗高、 总高及立面细部的相关尺寸。
建筑施工图识读与绘制PPT课件
1.表示地形测量坐标系 2.表示自设坐标系 坐标数字平行于建筑标注
“78.85”为原地面标高 “77.85”为设计标高 “-0.50”为施工高度 “-”表示挖方(“+”表示填方)
“78.85”为原地面标高
“77.85”为设计标高
29
1.1 建筑工程施工图概述 方格网交叉点标高
“-0.50”为施工高度
1.1 建筑工程施工图概述
1.1.2 建筑工程施工图的分类 ❖ 建筑工程施工图按照专业分工的不同,可以分为 ❖(1)建筑施工图 简称建施,基本图纸包括:建筑总平面图、各层平
面图、各个立面图、必要的剖面图、建筑施工详图及施工说明书等。 ❖(2)结构施工图 简称结施,基本图纸包括:基础图、柱网布置图、
13
钢筋混凝土
14
多孔材料
15
纤维材料
16
泡沫塑料材料
1.1 建筑工程施工图概述
包括实心砖、多孔砖、砌块等砌体。断面较窄不易绘 出图例线时,可涂红
包括耐酸砖等砌体
指非承重砖砌体
包括铺地砖、马赛克、陶瓷锦砖、人造大理石等
包括与水泥、石灰等混合而成的材料 (1)本图例指能承重的混凝土及钢筋混凝土 (2)包括各种强度等级、骨料、添加剂的混凝土 (3)在剖面图上画出钢筋时,不画图例线 (4)断面图形小,不易画出图例线时,可涂黑 包括水泥珍珠岩、沥青珍珠岩、泡沫混凝土、非承重 加气混凝土、软木、蛭石制品等 包括矿棉、岩棉、玻璃棉、麻丝、木丝板、纤维板等
建筑施工图 识读与绘制
目录
1 知识1.1 建筑工程施工图概述 2 知识1.2 建筑施工图识读
1.1 建筑工程施工图概述
1.1 建筑工程施工图 概述
1.1 建筑工程施工图概述
1.1.1 建筑工程施工图的产生 ❖ 建筑施工图是为了满足建筑工程各项具体技术要求而由设计人员提供
“78.85”为原地面标高 “77.85”为设计标高 “-0.50”为施工高度 “-”表示挖方(“+”表示填方)
“78.85”为原地面标高
“77.85”为设计标高
29
1.1 建筑工程施工图概述 方格网交叉点标高
“-0.50”为施工高度
1.1 建筑工程施工图概述
1.1.2 建筑工程施工图的分类 ❖ 建筑工程施工图按照专业分工的不同,可以分为 ❖(1)建筑施工图 简称建施,基本图纸包括:建筑总平面图、各层平
面图、各个立面图、必要的剖面图、建筑施工详图及施工说明书等。 ❖(2)结构施工图 简称结施,基本图纸包括:基础图、柱网布置图、
13
钢筋混凝土
14
多孔材料
15
纤维材料
16
泡沫塑料材料
1.1 建筑工程施工图概述
包括实心砖、多孔砖、砌块等砌体。断面较窄不易绘 出图例线时,可涂红
包括耐酸砖等砌体
指非承重砖砌体
包括铺地砖、马赛克、陶瓷锦砖、人造大理石等
包括与水泥、石灰等混合而成的材料 (1)本图例指能承重的混凝土及钢筋混凝土 (2)包括各种强度等级、骨料、添加剂的混凝土 (3)在剖面图上画出钢筋时,不画图例线 (4)断面图形小,不易画出图例线时,可涂黑 包括水泥珍珠岩、沥青珍珠岩、泡沫混凝土、非承重 加气混凝土、软木、蛭石制品等 包括矿棉、岩棉、玻璃棉、麻丝、木丝板、纤维板等
建筑施工图 识读与绘制
目录
1 知识1.1 建筑工程施工图概述 2 知识1.2 建筑施工图识读
1.1 建筑工程施工图概述
1.1 建筑工程施工图 概述
1.1 建筑工程施工图概述
1.1.1 建筑工程施工图的产生 ❖ 建筑施工图是为了满足建筑工程各项具体技术要求而由设计人员提供
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
详图与被索引图 不在同一张图纸上
2 详图编号
详图在本张图上
5 详图编号 8 详图所在图纸的编号
2
详图号
5
详图编号
3
被索引的图纸编号
注:索引符号用细实线引出,并用直径10mm的细实线圆绘制;
详图符号用直径14mm粗实线绘制。
15
二、总平面图和施工总说明
(一) 总平面图图示方法和用途 (二) 总平面图的基本内容 (三) 阅读总平面图应注意事项 (四) 施工总说明
对非承重墙或次要承重构件,编写附加定位轴线。 定位轴线用细点划线绘制,其端部绘制直径为 8mm 的细实线圆,在圆圈中书写轴线编号。 规定竖向轴线编号用阿拉伯数字,自左向右顺序编写; 横向轴线编号用拉丁字母(除I、O、Z),自下而上顺 序编写。 附加定位轴线的编号采用分数表示,分母表示前一轴 线的编号;分子表示附加轴线编号。
10
(五)建筑施工图的有关规定
我国2001年颁布了《房屋建筑制图 统一标准》、《建筑制图标准》、《总图 制图标准》等国家制图标准,在绘制和阅 读建筑施工图时,应严格遵守国家标准中 的有关规定。
11
1、定位轴线及其编号
定位轴线是房屋施工时砌筑墙身、浇筑柱梁、安装 构件等施工定位的重要依据。规定主要承重构件,应绘 制其定位轴线,并编注轴线号。
(二)建筑总平面图的基本内容
1、表明新建建筑物、原有房屋、构筑物等的具体位置。 2、图例、名称和绘图比例。建筑物、构筑物等均采用
图例来表示,并注明建筑物、构筑物的名称。建筑总 平面图的绘制比例一般采用 1:500、1:1000、1: 2000。 3、表明标高。建筑物首层地面标高、室外地坪标高。 复杂地形应绘制等高线。 4、表示总平图范围的整体朝向。
2、设计总说明书 主要说明该项工程的概貌和总体要求。而对中、小型
工程的总说明书一般放在建筑施工图内。
5
3、建筑施工图(简称:建施)<动画>
主要表达建筑物的内外形状、尺寸、结构构造、材 料做法和施工要求等。其基本图纸包括:总平面图、建 筑平、立、剖面图和建筑详图。
建筑施工图是房屋施工时定位放线,砌筑墙身,制 作楼梯、安装门窗、固定设施以及室内外装饰的主要依 据,也是编制工程预算和施工组织计划等的主要依据。
6
4、结构施工图(简称:结施)<动画>
主要表达各种承重构件的平面布置,构件的类型、 大小、构造的做法以及其它专业对结构设计的要求等。 基本图纸包括:结构说明书、基础图、结构平面图和构 件详图。
结构施工图是房屋施工时开挖地基,制作构件,绑 轧钢筋,设置预埋件,安装梁、板、柱等构件的主要依 据,也是编制工程预算和施工组织计划等的主要依据。
7
5、设备施工图(简称:设施)<动画>
设备施工图包括建筑给排水施工图、采暖通风施工图、 电气照明施工图。
建筑给水排水施工图:主要表达给水、排水管道的 布置和设备安装。
建筑采暖通风施工图:主要表达供暖、通风管道的 布置和设备的安装。
建筑电气照明施工图:主要表达电气线路布置和接 线原理图。
设备施工图是室内布置管道或线路、安装各种设备、 配件或器具的主要依据,也是编制工程预算的主要依据。
12
附加定位轴线的表示方法及含义
1 A
表示A号轴线后附加的第一根轴线
1 0A
表示A号轴线之前附加的第一根轴线
13
2、标高尺寸
标高是标注建筑物高度方向的一种尺寸形式,可分为 绝对标高和相对标高,均以米为单位。
绝对标高是以青岛附近黄海平均海平面为零点测出 的高度尺寸,它仅使用在建筑总平面图中。
相对标高是以建筑物室内主要地面为零点测出的高 度尺寸。
基本构件通常有:基础、墙体、柱、梁、楼板 或地面、屋顶、楼梯、门窗等。此外,还有台阶 或坡道、雨蓬、阳台、雨水管、明沟或散水坡等 其它构件。
4
(二)房屋施工图的内容和用途
一套完整的施工图应包括以下几方面内容:
1、图纸目录 说明该项工程是由哪几个工种的图纸所组成的,各工
程图纸的名称、张数和图号顺序,目的是为了便于查找 图纸。
建筑物按其使用功能上的不同可分为: 工业建筑(厂房、动力车间等)
建筑物
农业建筑(谷仓、拖拉机站等)
民用建筑
居住建筑(住宅、公寓等) 公共建筑(学校、商场等)
3
各类建筑仅在使用要求、空间组合、外形处理、 结构形式、规模大小等方面各不相同,但构成房 屋建筑的基本构件大体相同,这些构件在房屋结 构中发挥各自的作用。
8
(三)建筑施工图的图示特点
1、建筑施工图中的图样是依据正投影法原理绘制的。 2、房屋的平、立、剖面图采用小比例绘制,对无法表
达清楚的部分,采用大比例绘制的建筑详图来进行 表达。 3、房屋构、配件以及所使用的建筑材料均采用国标规 定的图例或代号来表示。 4、为了使建筑施工图中的各图样重点突出、活泼美观, 采用了多种线型来绘制。
9
(四)阅读建筑施工图的一般方法
一幢房屋从施工到建成,需要有全套房屋施工图作 指导。阅读这些施工图时应按图纸目录顺序即总说明、 建施、结施、设施,要先从大的方面看,然后再依次 阅读细小部分,即先粗看后细看。
简单地说,先整体后局部;先文字说明后图样;先 基本图样后详图,先图形后尺寸等依次仔细阅读,并 应注意各专业图样之间的关系。
16
(一)总平面图图示方法和用途
建筑总平面图是采用俯视投影的图示方法,绘 制新建房屋所在基地范围内的地形、地貌、道路、 建筑物、构筑物等的水平投影图。其用途有两个:
1、反映新建、拟建工程的总体布局以及原有建 筑物和构筑物的情况。 2、根据总平面图可进行房屋定位、施工放线、 填挖土方等的主要依据。
17
第六章 建筑施工图
一、房屋图概述 二、建筑总平面图 三、建筑平面图 四、建筑立面图 五、建筑剖面图 六、建筑详图
1退
一、房屋施工图概述
(一)房屋基本构件及其作用 (二)房屋施工图内容和用途 (三)房屋施工图的图示特点 (四)阅读房屋图的一般方法 (五)房屋施工图的有关规定
2
(一)房屋基本构、配件及其作用
标高标注的三种形式及使用场合:
±0.000
45°
9.600
﹣0.450
3
14
3、索引符号和详图符号
在施工图中,由于房屋体形大,房屋的平、立、剖 面图均采用小比例绘制,因而某些局部无法表达清楚, 需要另绘制其详图进行表达。
对需用详图表达部分应标注索引符号,并在所绘详图 处标注详图符号。
详图与被索引图 同在一张图纸上
