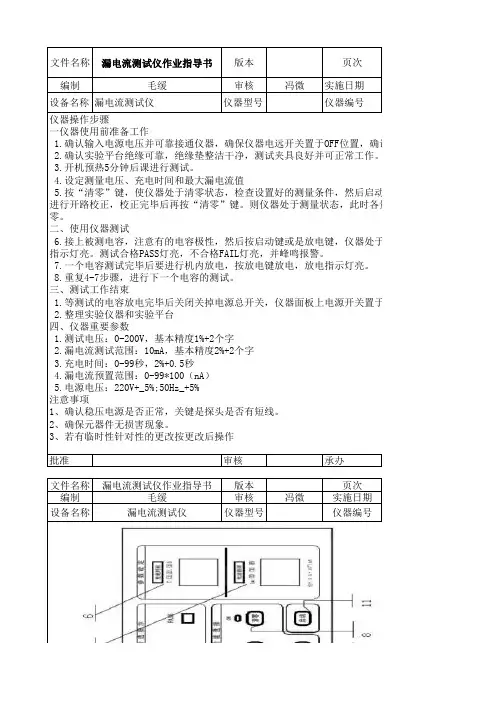

文件名称 漏电流测试仪作业指导书 版本
页次
编制
毛缓
审核
冯微 实施日期
设备名称 漏电流测试仪
仪器型号
仪器编号
仪器操作步骤 一仪器使用前准备工作 1.确认输入电源电压并可靠接通仪器，确保仪器电远开关置于OFF位置，确认接地可靠。 2.确认实验平台绝缘可靠，绝缘垫整洁干净，测试夹具良好并可正常工作。 3.开机预热5分钟后课进行测试。 4.设定测量电压、充电时间和最大漏电流值 5.按“清零”键，使仪器处于清零状态，检查设置好的测量条件，然后启动键，仪器对夹具 进行开路校正，校正完毕后再按“清零”键。则仪器处于测量状态，此时各量程档底数应为 零。 二、使用仪器测试 6.接上被测电容，注意有的电容极性，然后按启动键或是放电键，仪器处于充电状态，充电 指示灯亮。测试合格PASS灯亮，不合格FAIL灯亮，并峰鸣报警。 7.一个电容测试完毕后要进行机内放电，按放电键放电，放电指示灯亮。 8.重复4-7步骤，进行下一个电容的测试。 三、测试工作结束 1.等测试的电容放电完毕后关闭关掉电源总开关，仪器面板上电源开关置于OFF位 2.整理实验仪器和实验平台 四、仪器重要参数 1.测试电压：0-200V，基本精度1%+2个字 2.漏电流测试范围：10mA，基本精度2%+2个字 3.充电时间：0-99秒，2%+0.5秒 4.漏电流预置范围：0-99*100（nA） 5.电源电压：220V+_5%;50Hz_+5% 注意事项 1、确认稳压电源是否正常，关键是探头是否有短线。 2、确保元器件无损害现象。 3、若有临时性针对性的更改按更改后操作
ETCR 007AD 直流 交流钳形漏电流传感器 用户手册说明书

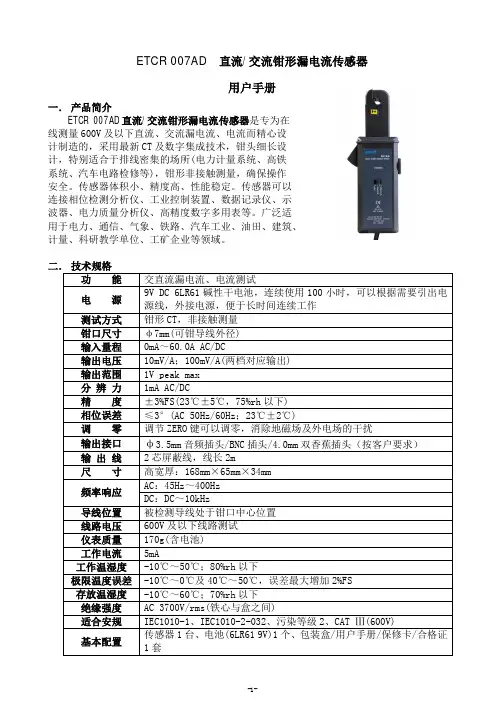

ETCR 007AD 直流/交流钳形漏电流传感器用户手册一． 产品简介ETCR 007AD 直流/交流钳形漏电流传感器是专为在线测量600V 及以下直流、交流漏电流、电流而精心设计制造的，采用最新CT 及数字集成技术，钳头细长设计，特别适合于排线密集的场所(电力计量系统、高铁系统、汽车电路检修等)，钳形非接触测量，确保操作安全。
传感器体积小、精度高、性能稳定。
传感器可以连接相位检测分析仪、工业控制装置、数据记录仪、示波器、电力质量分析仪、高精度数字多用表等。
广泛适用于电力、通信、气象、铁路、汽车工业、油田、建筑、计量、科研教学单位、工矿企业等领域。
二． 技术规格功 能 交直流漏电流、电流测试电 源 9V DC 6LR61碱性干电池，连续使用100小时，可以根据需要引出电源线，外接电源，便于长时间连续工作测试方式 钳形CT ，非接触测量钳口尺寸 φ7mm(可钳导线外径)输入量程 0mA ～60.0A AC/DC输出电压 10mV/A ；100mV/A(两档对应输出)输出范围 1V peak max分 辨 力 1mA AC/DC精 度 ±3%FS(23℃±5℃，75%rh 以下)相位误差 ≤3°(AC 50Hz/60Hz ；23℃±2℃)调 零 调节ZERO 键可以调零，消除地磁场及外电场的干扰输出接口 φ3.5mm 音频插头/BNC 插头/4.0mm 双香蕉插头（按客户要求） 输 出 线 2芯屏蔽线，线长2m尺 寸 高宽厚：168mm ×65mm ×34mm频率响应 AC ：45Hz ～400Hz DC ：DC ～10kHz导线位置 被检测导线处于钳口中心位置线路电压 600V 及以下线路测试仪表质量 170g(含电池)工作电流 5mA工作温湿度 -10℃～50℃；80%rh 以下极限温度误差 -10℃～0℃及40℃～50℃，误差最大增加2%FS存放温湿度 -10℃～60℃；70%rh 以下绝缘强度 AC 3700V/rms(铁心与盒之间)适合安规 IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V)基本配置 传感器1台、电池(6LR61 9V)1个、包装盒/用户手册/保修卡/合格证1套三．原理及结构采用分割式铁芯和霍尔元件(hole element)组合，能同时检测交流和直流漏电流、电流，当被测电流I通过传感器时，霍尔元件感应输出一个霍尔电压V H，可以通过检测霍尔电压V H，来计算被测试电流I，霍尔电压V H比例于被测试电流I。
便携式直流接地查找仪技术说明书

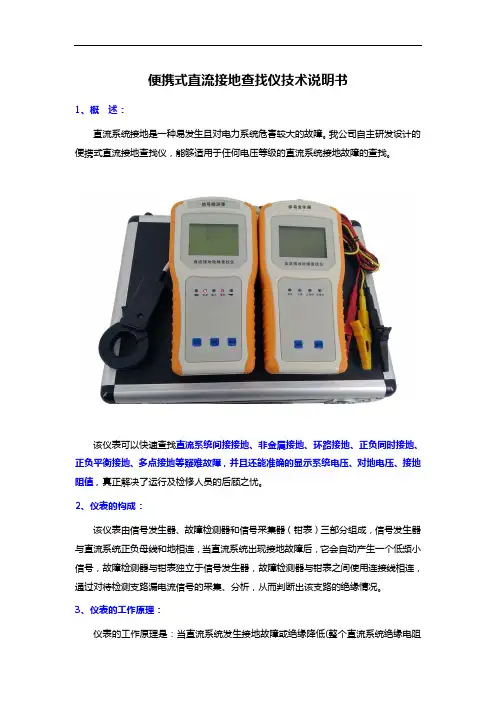

便携式直流接地查找仪技术说明书1、概述：直流系统接地是一种易发生且对电力系统危害较大的故障。
我公司自主研发设计的便携式直流接地查找仪，能够适用于任何电压等级的直流系统接地故障的查找。
该仪表可以快速查找直流系统间接接地、非金属接地、环路接地、正负同时接地、正负平衡接地、多点接地等疑难故障，并且还能准确的显示系统电压、对地电压、接地阻值，真正解决了运行及检修人员的后顾之忧。
2、仪表的构成：该仪表由信号发生器、故障检测器和信号采集器（钳表）三部分组成，信号发生器与直流系统正负母线和地相连，当直流系统出现接地故障后，它会自动产生一个低频小信号，故障检测器与钳表独立于信号发生器，故障检测器与钳表之间使用连接线相连，通过对待检测支路漏电流信号的采集、分析，从而判断出该支路的绝缘情况。
3、仪表的工作原理：仪表的工作原理是：当直流系统发生接地故障或绝缘降低(整个直流系统绝缘电阻小于报警整定值)，直流系统电压监测仪表发出警报时，将信号发生器接入直流系统的正、负母线和地之间。
信号发生器自动判断直流系统电压等级，自动判断接地故障的极性、接地程度，自动分析绝缘监测平衡电桥回路接线方式和平衡电桥电阻大小，形成信号输出的智能反馈，向直流正负母线和地间，发射适宜系统检测，对系统无影响的低频信号，并实时显示系统电压、正对地电压、负对地电压和系统对地绝缘总阻抗。
故障检测器检测各回路对地绝缘的直流信号漏电流，并模拟显示接地回路绝缘状态，判断出接地故障回路（支路），并继续沿故障回路（支路）检测出接地故障，将故障点准确定位。
信号发生器、故障检测器均采用微计算机技术，具有集成程度高，判断速度快，检测灵敏度高、抗干扰能力强、故障定位准确等特点。
在软件处理上利用了模糊控制理论和通信的噪声理论，并依据直流系统的特点优化了算法，即使系统有大分布电容的干扰、电磁脉冲干扰和其它噪声干扰的影响，也能准确地判断出接地故障点，为接地故障的查找提供了有力的保障。
漏电流测试仪使用说明书
漏电流测试仪使用说明书(总10页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--漏电流测试仪使用说明书一、操作说明使用本仪器之前建议用户阅读一下本技术说明书，了解熟悉本仪器的使用方法和工作原理。
仪器在接通电源之前，应将电压调节旋钮向左旋至最小，工作选择按钮置于放电位置，否则电压输出接线柱与外壳间有极化电压输出，会使连接测试夹具时触电。
在使用仪器过程中，转换电压量程开关时，注意要将电压调节旋钮向左旋至最小，以免电压表受冲击而损坏。
１、面板上各器件之功能说明（１）右下角的电源开关按至ON位置即接通电源，此时相邻的绿色指示灯即有亮的指示。
（２）中间的电压调节旋钮是控制施加在被测电容器上的直流极化电压数值的，可以从电压表显示器上显示出来，其范围由其左边的电压量程开关决定。
其中TH2685C量程为0 ～50V/0 ～200V，TH2686C量程为0 ～200V/0 ～500V，TH2687C量程为0 ～200V/0～650V，TH2688C量程为0 ～25V/0～75V。
（３）右上的时控开关及时间拨盘是控制仪器内线路从充电自动转换至测试状态的延时时间，当时控开关处于OFF时，其时间拨盘不起作用，时间显示器无显示，此时测量即为手控测试。
当时控开关处于ON时，充电时间的计算是从被测电容器接上仪器进行充电的瞬间就自动算起的，面板右上的充电指示灯（黄色）是指示充电时间的。
时间显示窗口显示被测电容器充电时间的倒记数时间值，当时间窗口倒记数显示为０时，充电指示灯熄灭，仪器进入测试状态。
（４）右侧中间的置限开关及置限电位器是由于被测电容器漏电流分选而设置的，在正常测试时，置限开关处于OFF位置，当置限开关处于ON时，仪器则处于门限预置状态，此时仪器夹具上不应有任何被测元件，电流表指示出其预置电流值，结合电流量程开关，调节预置电流旋钮，将电流表的指针调到需要的预置数值上，以后在测试过程中，遇有漏电流超过这个门限值的，仪器的蜂鸣器立即鸣响，左边的不良指示灯即亮，以示超差。
交流电压变送器说明书T1.0
交流电压变送器1.产品概述该变送器能够测量单相交流电流，隔离变送输出1路、2路相互独立的DC 0/4～20mA、0/1～5V、0/2～10V 信号或者一路DC 0/4～20mA、0/1～5V、0/2～10V 信号和一路485通讯。
2.型号说明BD100- / -BD100-电量变送器输入类型： AV-交流电压11-一进一出 12-一进两出 I-电流输出 V-电压输出 C-485通信 A-98.0mm*66.5mm*22.5mm 输出类型：C-99.0mm*112.0mm*22.5mm3.技术参数技术参数输入输入信号AC 0～100V/0～500VA输出输出信号第一路DC 4～20mA、0～20mA、0～5V、1～5V、0～10V、2～10V 第二路DC 4～20mA、0～20mA、0～5V、1～5V、0～10V、2～10V，RS485负载电阻电流输出时：≤550Ω；电压输出时：≥30K精度等级0.2%温度系数200ppm/℃响应时间≤350ms电源供电电压DC 20～35V，AC/DC 85～265V功耗≤1.9W电源保护反向保护（24V 供电）一般特性工作温度-20℃～60℃储存温度-40℃～80℃相对湿度≤95%RH，不结露，无腐蚀性气体场所海拔≤2500m 防护等级IP20外形尺寸99.0mm*112.0mm*22.5mm重量约160g 绝缘参数EMC 标准GB/T 18268绝缘强度辅助电源、输入、输出两两之间AC 2000V/1min绝缘电阻≥100MΩ安装方式TS35导轨式安装4.外形及安装（单位：mm）BD100-AV/□-C12壳体尺寸图909911222.535.55.指示灯含义1.绿灯：上电后，电源1S闪烁一次。
RS485通讯连接成功后，50ms闪烁一次。
2.红灯：发生过压、过流时，红灯点亮（过压、过流报警值为满度信号的120%）。
6.接线方式注：仪表接线采用可拆卸的接线端子，导线采用横截面积为0.5mm²～2.5mm²屏蔽线。
漏电流测试仪使用说明书
漏电流测试仪使用说明书一、操作说明使用本仪器之前建议用户阅读一下本技术说明书，了解熟悉本仪器的使用方法和工作原理。
仪器在接通电源之前，应将电压调节旋钮向左旋至最小，工作选择按钮置于放电位置，否则电压输出接线柱与外壳间有极化电压输出，会使连接测试夹具时触电。
在使用仪器过程中，转换电压量程开关时，注意要将电压调节旋钮向左旋至最小，以免电压表受冲击而损坏。
１、面板上各器件之功能说明（１）右下角的电源开关按至ON位置即接通电源，此时相邻的绿色指示灯即有亮的指示。
（２）中间的电压调节旋钮是控制施加在被测电容器上的直流极化电压数值的，可以从电压表显示器上显示出来，其范围由其左边的电压量程开关决定。
其中TH2685C量程为0 ～50V/0 ～200V，TH2686C量程为0 ～200V/0 ～500V，TH2687C 量程为0 ～200V/0～650V，TH2688C量程为0 ～25V/0～75V。
（３）右上的时控开关及时间拨盘是控制仪器内线路从充电自动转换至测试状态的延时时间，当时控开关处于OFF时，其时间拨盘不起作用，时间显示器无显示，此时测量即为手控测试。
当时控开关处于ON时，充电时间的计算是从被测电容器接上仪器进行充电的瞬间就自动算起的，面板右上的充电指示灯（黄色）是指示充电时间的。
时间显示窗口显示被测电容器充电时间的倒记数时间值，当时间窗口倒记数显示为０时，充电指示灯熄灭，仪器进入测试状态。
（４）右侧中间的置限开关及置限电位器是由于被测电容器漏电流分选而设置的，在正常测试时，置限开关处于OFF位置，当置限开关处于ON时，仪器则处于门限预置状态，此时仪器夹具上不应有任何被测元件，电流表指示出其预置电流值，结合电流量程开关，调节预置电流旋钮，将电流表的指针调到需要的预置数值上，以后在测试过程中，遇有漏电流超过这个门限值的，仪器的蜂鸣器立即鸣响，左边的不良指示灯即亮，以示超差。
在置限过程中，不良指示灯亮及蜂鸣器报警是正常现象。
直流漏电流传感器-霍尔电流传感器 产品说明书
直流漏电流传感器直流漏电流传感器是一种利用磁通门原理将被测直流电流转换成与该电流成比例输出的直流电流或电压信号的测量模块，原副边之间高度绝缘。
通常输出标准的直流DC4-20mA,DC0-5V,DC0-10V等信号，此标准信号可以被多种采集设备采集，如PLC,RTU,DAS卡等，用于多种电流监控的场合。
符合标准：霍尔电流传感器产品符合JB/T7490-2007《霍尔电流互感器行业标准》功能用途（应用场合））：功能用途（应用场合近年来国家对各行业的电气火灾的强制规定，使得直流供电系统得到了很大发展空间，直流供电系统广泛应用于各种发电厂，通信基站，消防领域中的断路器控制电源，应急电源等，在直流系统中直流漏电流传感器是不可或缺的一个重要元器件，对于设备的直流泄漏电流进行检测，广泛应用于直流输电、蓄电检测、直流屏、电源、大型医疗卫生设备、光伏、风力发电、通信基站等行业货设备中，第一时间对设备的漏电情况进行反馈，后端的漏电保护等原件会在第一时间采取相关措施，避免事故发生，安全使用、生产作业。
技术指标直流漏电流传感器辅助电源±15V(±13V～±17V)响应时间≤300mS失调电压40mV准确级1级工作温度-25~70℃温度系数400ppm输出负载≥10k输入过载能力输入量程最大值10倍/3S；输入量程最大值3倍/2h工作电流≤15mA耐压 2.5kV执行标准JB/T11205-2011直流漏电流传感器外观结构及选型说明：霍尔（闭环）电流传感器根据外形分为三种类型：AHLC-LTA、AHLC-EA、AHLC-EB,外观如下：直流漏电流传感器安装方式环境要求：1、工作场所：无雨雪直接侵袭、无腐蚀性气体和剧烈震动的场所；2、工作环境温度：-25℃～+70℃；贮存环境温度：-40℃～+80℃；3、工作环境相对湿度：<95%RH，不结露；4、海拔高度：≤2000m；5、采用螺丝固定安装；6、接线端子采用绿色可插拔端子范例型号：AHLC-LTA辅助电源：DC ±15V输入：200mA输出：5V作者简介：戴金花，女，本科，江苏安科瑞电器制造有限公司，主要研究方向为电量传感器设计，Email:2880157871@ 手机：188********QQ:2880157871分类AHLC-LTAAHLC-EA AHLC-EB输入信号1010～～1000mA 1010～～1000mA 1010～～1000mA 输出信号5V 5V 5V。
直流系统接地故障检测仪使用说明新
直流系统接地故障检测仪目录一、概述 (2)二、工作原理 (3)三、技术指标 (5)四、仪器结构 (6)五、注意事项 (9)六、装箱清单 (10)附录1 (11)附录2 (12)一、概述本公司是专业从事电力系统高科技产品开发、生产、销售的产业一体化公司,公司自成立以来开发出便携式直流系统接地故障测试仪，该系列产品已在现场的大量应用中获得极大的成功，已经成为国内最成功的产品，广泛应用于全国各个省市。
本产品是新一代直流接地故障测试仪。
它能够适用于任何电压等级的直流系统，配备了高精度的检测钳表，通过对多种信号的高效处理大大提高了检测范围与抗干扰能力；采用了优秀的算法和先进的模糊控制计算理论，将被检测绝缘支路的优势程度以数值的形式表示出来，充分体现了人工智能的优越性；对于接地点位置的断定，它们更是拥有准确的判断力，每次检测都能够指出接地点位置及方向。
本装置以系统安全为首要前提，按行业标准的最高要求，以可靠的低频信号方式进行检测，并在现场进行了大量的实际应用，对系统无任何影响。
发电厂、变电站的直流系统为控制、保护、信号和自动装置提供电源，直流系统的安全连续运行对保证发供电有着极大的重要性。
由于直流系统为浮空制的不接地系统，如果发生两点接地，就可能引起上述装置误动、拒动，从而造成重大事故。
因此当发生一点接地时，就应在保证直流系统正常供电的同时准确迅速地探测出接地点，排除接地故障，从而避免两点接地可能带来的危害。
本产品用于在不断电情况下查找发电厂、变电站直流系统接地点的准确位置。
各种类型的接地故障，均能迅速地查找出接地点，准确率达到100％。
本仪器与国内外同类型的仪器相比具有以下优点：1、使用简单。
本仪器只需打开电源开关就可直接使用,无需别的按键操作。
2、安全可靠。
本仪器无需停浮充电机及其它电源，对直流系统没有任何影响。
3、适用电压等级多。
直流系统220V、110V、48V、24V都可以使用。
4、适用范围广。
任何类型电厂、变电站、煤矿、化工厂等供电部门都可使用。
HDT1直流接地测试装置使用说明书V2
HDT1直流接地测试装置使用说明书北京京航智汇科技有限公司版本号：V2.0目录1 概述 (1)1.1 适用范围 (1)1.2 型号说明 (1)1.3技术指标 .................................................................................. 错误！未定义书签。
2 工作原理及主要功能.......................................................................... 错误！未定义书签。
2.1 工作原理.................................................................................. 错误！未定义书签。
2.2 主要功能及特点介绍 ............................................................... 错误！未定义书签。
3 用户操作说明 (3)3.1 HDT1面板说明 (3)3.2 液晶显示界面 (3)4 机箱尺寸图 (12)4.1 机箱外观图 (12)4.2 机箱尺寸图 (12)1 概述1.1 适用范围目前国内已有上百家厂家数百种直流绝缘监测装置设备，其选线原理与方法也是各种各样，然而，不管是巡检装置还是便携装置，国内目前没有统一的检验标准，也没有检测手段，相关部门也不能定期对以上设备进行检验。
另外，各厂家在生产直流接地检测设备时，没有系统地进行功能性、安全性的检测，技术指标很不规范，用户选用产品时，仅凭各生产厂家宣传，没有可参考、对照的技术指标，因而难以选择到合符实际情况的产品。
由于以上种种原因，导致这些产品的实际应用中，接地告警电阻值是否准确不知道，接地选线也经常不正确，对系统安全运行埋下隐患。
综上，我公司研发出HDT1直流接地测试装置（以下简称HDT1），用于测试个内直流绝缘监测装置测，HDT1可模拟常见的直流接地故障、交流窜入直流系统故障，可对运行的直流绝缘监测装置、便携式接地查找装置、交流窜入直流监控装置等进行测试与校验，可用于供电部门、发电厂、生产厂家或教研单位。
漏电流传感器
漏电流传感器一、漏电流传感器的介绍信瑞达漏电流传感器依据互感器电磁隔离、磁调制工作原理将被测交流微电流、直流微电流转换成直流电流、直流电压并隔离输出标准模拟信号或数字信号的装置,执行标准：GB/T 13850-1998。
广泛应用于直流及交流供电系统的母线及各支路绝缘情况实时监测。
传感器通用技术条件：漏电流传感器的引用标准及规则是GB/T13850-1998，它的相对湿度是≤93%，准确度等级是0.5、1.0级，贮藏条件是温度-40~ 70℃相对湿度是20~90%，无凝露，工作温度是-10~55℃，平均无故障时间是≥80000h 。
二、漏电流传感器的原理:漏电流传感器用于直流mA级微小电流的隔离、穿孔式测量，可按用户需求定制不同可定制。
漏电流传感器环绕安装在直流回路的正负出线上，当装置运行时，实时检测各支路传感器输出的信号，当支路绝缘情况正常时，流过传感器的电流大小相等，方向相反，其输出信号为零；当支路有接地时，漏电流传感器有差流流过，传感器的输出不为零。
因此通过检测各支路传感器的输出信号，就可以判断直流系统接地支路。
该原理选线精度高，不受线路分布电容的影响。
三、漏电流传感器的应用漏电流传感器广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域高精度、小相位误差的交流漏电流、电流、功率和电能测量，可连接各种高精度数字多用表或数据记录仪，使用非常方便。
四、漏电流传感器的分类LF系列漏电流传感器按照输入形式分为以下两大类：1.模拟量输出漏电流传感器2.数字量输出直流漏电流传感器五、szxrdt智能漏电流传感器简介szxrdt智能漏电流传感器是直流绝缘监测系统中重要组成部分之一，其环绕安装在直流回路的正负出线上，当装置运行时，实时检测各支路传感器输出的信号，当支路绝缘情况正常时，流过传感器的电流大小相等，方向相反，其输出信号为零；当支路有接地时，漏电流传感器有差流流过，传感器的输出不为零。
Fluke 数字漏电流计应用说明书
Application NoteF r o m t h e F l u k e D i g i t a l L i b r a r y @ w w w.f l u k e.c o m /l i b r a r yPower interruptions Unfortunately the unconditional availability of electrical power can never be taken for granted. In fact, quite frequently interrup-tions occur of various durations. Many of these pass unnoticed, but some may prevent your equipment from working prop-erly. The longest interrupts are obviously the ones that make all lights go down and all equip-ment stop. But sometimes, we see only a single piece of equip-ment blink as if the power has been interrupted, after which operation continues immediately with nothing else apparently indicating that anything has happened. This then raises ques-tion of whether the ‘hiccough’ was due to a power malfunction, or to the fact that the affected piece of equipment itself is faulty.An oscilloscope from the ScopeMeter 190 Series II can be a valuable tool in finding answers here, as it allows you to detect these short-duration interrupts of the electrical power system.Pulse width triggering ScopeMeter 190 Series II oscil-loscopes are equipped with a pulsewidth-trigger mode. This trigger mode is able to detect, for instance, the pulse width in Electrical energy is the driving force of today’s world. It is available almost everywhere you go, and is capable of driving all sorts of equipment from heating and cook-ing equipment, through motors and ventilators to the PC that this application note is written on. And it’s available all the time. Or is it?a repetitive signal. But it is also capable of detecting the absence of a signal for a certain amount of time, for instance of the mains voltage.When the oscilloscope is used to monitor the mains signal, an interruption will trigger the oscilloscope and the waveform information will be “frozen” in the oscilloscope’s memory. If more such events should occur, the scope screen will automati-cally be updated for each such event, and the successive events will be stored in the REPLAY-memory. The whole sequence of events can then be re-played and analyzed from the scope screen which also displays a date- and timestamp. The replay screens can be copied to a PC for documenting and archiving.Here’s a set-up that allows you to detect the moments that the mains voltage is interrupted.Instrument set-up The mains voltage is a sinusoidal ac voltage. This means that it is half the time positive and half the time negative. A full cycle takes 20 ms if the line frequency is 50 Hz, or 16.6 ms for 60 Hz systems.Given this ac voltage, we can set-up the ScopeMeter to detect if the mains voltage is inter-rupted. To do so, we set up the ScopeMeter to recognize the Measuring short interrupts on the mains with a Fluke ScopeMeter ®190 Series II absence of any voltage for longer than ¾ of a cycle, this is 15 ms (or 12.5 ms for a 60 Hz system), as this can only happen during an interrupt of the normal cycle.Connect the ScopeMeter probe to input A, and connect the probe ground clip (alligator) to the mains neutral. Connect the probe tip to the ‘live’ mains line. Be careful in making these connections as the mains system carries hazardous voltage! Use only the safety-designed acces-sories described with the Fluke ScopeMeter.Alternatively, if a low-voltage transformer is part of the system under test, measure on the low-voltage side of that transformer as this provides the necessary safety barrier.Select the ScopeMeter to work in ‘Scope’ mode, and make sure the instrument is in ‘Auto’ mode (see upper right corner of the screen). If it is not in ‘Auto’ mode,2 Fluke Corporation Measuring short interrupts on the mains with a ScopeMeter ® 190 Series II press the green AUTO/MANUAL button to set the indicator in the upper-right corner to read ‘Auto’. A continuous sinewave will now be visible. Change the time-base setting to give about 2 or3 cycles per horizontal division, so select 20 or 40 ms/div (see figure 1).Change the horizontal trigger position to a position to the right of the screen, e.g. at a position three divisions from the right side of the screen. Look at the ∫-symbol in Figure 1. A continu-ous sinewave will remain visible and is repeatedly refreshed on screen. The vertical position of the ∫-symbol marks the voltage level that the trigger system is responding to.Now select the ‘Trigger’ menu, and press F4 (Trigger options) and select “Pulse Width on A” from the menu. Press Enter. You will notice that a new menu layer appears. Select the negative oriented pulses (‘U’-shaped pulses) and the condition ‘Pulsewidth >t ’, select ‘Update on trigger’ in order to catch suc-cessive interrupts rather than only one.Press Enter until all selections are made, and the menu text is switched off again. The up and down controls (s and t) can now be used to change the time dura-tion of the interrupts that the scope will respond to. Set this to 15 ms (or 12.5 ms when working on a 60 Hz system). The oscil-loscope is now ready to respond to any short-term interrupt of the mains voltage.Figures 3 and 4 provide some examples of power interrupts that were captured.Conclusion Malfunctioning of electronic equipment is sometimes related to short-duration interrupts of the mains supply. This calls for a tool to find such interrupts, complete with date and time of occur-rence. Fluke ScopeMeter 190 Series II oscilloscopes are capa-ble of conveniently detecting and storing such power inter-rupts. Even if many such events occur over a longer period of time, up to 100 individual events can be stored, complete with date- and time-indicator, making longer-term power monitoring easier than ever.Fluke Corporation PO Box 9090, Everett, WA 98206 U.S.A.Fluke Europe B.V. PO Box 1186, 5602 BD Eindhoven, The NetherlandsFor more information call: In the U.S.A. (800) 443-5853 or Fax (425) 446-5116 In Europe/M-East/Africa +31 (0) 40 2675 200 or Fax +31 (0) 40 2675 222 In Canada (800)-36-FLUKE or Fax (905) 890-6866 From other countries +1 (425) 446-5500 or Fax +1 (425) 446-5116 Web access: ©2005-2011 Fluke Corporation. Specifications subject to change without notice. Printed in U.S.A. 4/2011 2543312B A-EN-N Pub_ID: 10616-eng, rev 01Modification of this document is not permitted without written permission from Fluke Corporation.Fluke. Keeping your worldup and running.Figure 1: 60 Hz mains voltage using AUTO-mode.Figure 2: Menu layer for pulse-width triggersettings.Figure 3: Power disruption due to a loosecontact in the wiring.Figure 4: Interrupt as stored in the replay-memory. Note the date- and time-markers that were automatically attached to the recording.。
EDU01直流配电监控模块用户手册
付边高压 端口
电池电流 75mV 分流器负极采样信号输入端口 负载电流 75mV 分流器正极采样信号输入端口 负载电流 75mV 分流器负极采样信号输入端口 1#～3#硅链继电器输出端口，断电时常开输出, 保留备用
硅链控制继电器公共端
EDU01 故障告警干接点输出接口，常开输出 T＋ RS485 通信口正极端口 T－ RS485 通信口负极端口 C＋ CAN 通信口正极端口 C－ CAN 通信口负极端口 EDU01 模块 12V 输出电源地 EDU01 模块 12V 输出电源正极 用跳线帽连接 2、3 脚，可以增加 CAN 线的匹 配电阻
正负极同时输入，差分 采集 正负极同时输入，差分 采集，最大±100mV 正负极同时输入，差分 采集，最大±100mV 正负极同时输入，差分 采集。
1 kΩ 母线对地电阻
±10％
0～2KΩ 2～50KΩ
2 注意事项
有电源输入，小心触电。
3．EDU01 包含多个直流电源输入，在维修之前需断开所有电源。
CAN
20#充电模块
1#充电模块 CAN 2#充电模块 CAN 3#充电模块
CAN
20#充电模块
1#充电模块 CAN 2#充电模块 CAN 3#充电模块
CAN
20#充电模块
1# 48V模块 CAN 2# 48模块
银河电气 CSA101-G050T01 电流传感器使用说明书
CSA101-G050T01电流传感器使用说明书V1.1本手册为湖南银河电气有限公司产品电流传感器用户手册，本手册为用户提供安装调试、操作使用及日常维护的有关注意事项，在安装、使用前请仔细阅读。
本手册随产品一起提供，请妥善保管、以备查阅和维护使用。
声明我们非常认真的整理此手册，但我们对本手册的内容不保证完全正确。
因为我们的产品一直在持续的改良及更新，故我方保留随时修改本手册的内容而不另行通知的权利。
同时我们对不正确使用本手册所包含内容而导致的直接、间接、有意、无意的损坏及隐患概不负责。
安全操作知识◆产品使用前，请您务必仔细阅读用户手册。
◆需对产品进行搬动时，请您务必先断电并将与之相连的所有连接线缆等拔掉。
◆如果发现机壳、稳固件、电源线、连接线缆，或相连的设备有任何损坏，请您立即将装置与电源断开。
◆如果对设备的安全运行存在疑虑，应立即关闭设备和相应附件，并在最快时间内与本公司技术支持部门取得联系，沟通解决。
1.产品概述CSA101-G050T01是一种能在原边、副边完全隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流传感器，它主要用于要求准确度高的计量检定和计量校准领域，以及要求高灵敏度、高稳定性和高可靠性的电能质量分析、功率分析仪、医疗、航空航天、导弹、舰艇等领域。
2.技术特点●极高的准确度●极好的线性度●极高的稳定性●极高的灵敏度●极高的分辨率●极低的温度漂移●极低的失调电流●极低的插入损耗●抗干扰能力强●响应速度快●极低的噪声●极小的角差●宽频带●模拟量输出3.应用场合●计量检定与校准●实验室电流测量●仪器仪表（如功率分析仪）●医疗设备（如核磁共振MRI）●电池组检测●电力控制●电源●舰船●新能源●轨道交通●航空航天●工业测量4.电气性能项目符号测试条件数值单位最小标称最大原边额定电流I PN-- -- ±100 -- Adc 测量范围I PM1分钟/小时-- -- ±120 Adc 工作电压V c全范围±12 -- ±15 Vdc 电流消耗I c I PM范围内±10 ±60 ±90 mA 电流变比K N输入：输出2000:1 -- 额定输出电流I SN原边额定电流--±50--mAVc：±12，I PN：±100 Adc 0 -- 50 Ω测量电阻R MVc：±15，I PN：±100 Adc 0 -- 100 Ω5.精度-动态参数项目符号测试条件数值单位最小标称最大精度X e输入直流，@25±20℃-- -- 0.02 % 线性度εL-- -- -- 20 ppm 零点失调电流I o25±10℃-- -- 5 uA 零点失调电流I oT全工作温度范围内-- -- 10 uA 响应时间t r-- -- -- 1 us 电流跟随速度di/dt -- 200 -- -- A/us 频带宽度(- 3 dB) F -- 0 -- 100 kHz6.一般特性项目符号测试条件数值单位最小标称最大工作温度范围T A-- -40 -- +85 ℃存储温度范围T S-- -45 -- +90 ℃质量m 58±5 g7.安全特性项目符号测试条件数值单位最小标称最大耐受电压原、副边之间副边与外壳之间V d50Hz,1min 5 kV瞬态隔离耐压原、副边之间V w50us 10 kV 相比漏电起痕指数CTI IEC-60112 275 V8.外形尺寸及端口定义8.1、外形尺寸(单位：mm)图1 外形图外形图说明：外形尺寸、安装定位尺寸公差按照GB/T1804-2000 C级标准执行。
多一漏电测试仪使用说明书
多一漏电测试仪使用说明书
多一型漏电保护器测试仪,可丈量漏电保护器动作电流、分断时间:还可丈量沟通电压。
线路及设施漏电流等。
多一测试仪为90年XX省电力科技项目,产品标准参照GB6829-86等相关标准制定,经省级鉴定存案,编号xxxxxxx-xx。
本仪器采纳集成电路,体积小、功能多、正确度高、性能价钱比高,便于携带使用、能测试各样种类的漏电保护器。
测试结果以数字显示,直观,分辨力高,在测漏电保护器动作电流和分断时间时,操作只要几秒钟,显示结果自动暂存数秒钟后自动复零,操作极其方便。
本仪器丈量沟通电压范围宽,能合适任何低电压系统。
本仪器能检测线路漏电流以及用电设施在工作地点上总的漏电流。
在测漏电流时,方便安全靠谱,并有过流保护举措。
多一测试仪不需另接电源,只用一节9V叠层电池,就能连续工作200小时以上。
仪器配有包装兼工作背袋,可随身携带进行测试。
多一测试仪可宽泛应用于供电部门,农电部门,漏电保护器生产厂家,建筑、刊矿山、机床等行业的劳动安检部门以及广大电工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
五、传感器的正确使用
1. 本系列变送器为螺钉固定安装，请按实际尺寸固定在支架上，一次电流母线从孔中心中心穿过互感器即可。 2. 变送器输出为 5.08mm 间距的接线端子；电压信号输出型变送器距采集器较远时，请采用屏蔽线传输信号，屏蔽
线应一端接地； 3. 请严格按照变送器端子定义图规定连接输入输出信号，否则变送器可能会损坏或输出值会发生错误。 4. 变送器出厂时，已按《产品标准》准确调定，用户连接无误后即可通电工作。变送器对于辅助电源没有特殊要
GDB-L1S21-211 20mA
GDB-L1S21-261 0～5V
0.5 200mS 5mA 0.5 200mS 6V 0.5 200mS 5mA
300 S63 +12V -10～60℃
300 S21 +12V -10～60℃ Φ21 穿心输入：10mA、20mA、 300 S21 +12V -10～60℃ 30mA、40mA、50mA、100mA
注：定货型号应包括：传感器输入/输出规格（标称值）、供电电源等；
三、传感器外型尺寸图及端子定义图
1. 外型尺寸图（单位：mm）
2、端子定义及接线说明示意图（具体请参照产品标签所示接线图）:
第2页共3页
GDB-LT1 磁调制式直流漏电流传感器使用手册
四、主要技术指标
1. 输入信号：直流； 2. 输入规格：10mA、20mA、30mA、40mA、50mA 等各量程可选； 3. 短时输入过载能力：10 倍标称输入电流，可持续 5s； 4. 精度等级：±0.5%F.S； 5. 线性范围： 电流 1％～100％标称值； 6. 输出规格： 4～20mA、0～5V 等标准直流信号；具体规格见产品标签； 7. 输出负载能力：电压输出型 5mA；电流输出型≤250（12V 电源）； 8. 输出纹波：≤10mV； 9. 响应时间：≤200ms（或≤100ms）； 10. 隔离耐压：2500VDC，1min； 11. 环境温度：－10℃～＋60℃； 12. 温度漂移：≤300PPM(-10℃～＋60℃范围内) 13. 辅助电源：12VDC±10%；具体规格见产品标签； 14. 电源消耗电流：≤40mA；
防雷措施。 5. 本产品采用阻燃 ABS 塑料外壳封装，外壳极限耐受温度为＋85℃，收到高温烘烤时会发生变形，影响产品性能。
产品请勿在热源附近使用或保存，请勿把产品放进高温箱内烘烤。 6. 请勿损坏或者修改产品的标签、标志，请勿拆卸或改装变送器，否则本公司将不再对该产品提供“三包”（包换、
包退、包修）服务。
第3页共3页
S63
Φ63 开孔，螺钉固定安装
2
直流
1
电流 Iz：4～20mA
6
电压 Vz：0～5V
1 单电源两隔离
2、变送器型号及参数表(在标准条件下测试)：
GDB-LT1 直流漏电流传感器型号及参数表 (在标准条件下测试)：
产品型号
温漂
输出类 精度等 响应 负载能
结构
(PPM/℃
型 x 级 时间 力
形式
)
4～
六、注意事项
1. 变送器为一体化结构，不可拆卸，同时应避免碰撞和跌落。 2. 变送器在有强磁干扰的环境中使用时，请注意输入线的屏蔽，输出信号应尽可能短。集中安装时，最小安装间
隔不应小于 10mm。 3. 只能使用变送器的有效接线端，其它端子可能与变送器内部电路有连接，不能另图它用。 4. 本系列变送器内部未设置防雷击电路，当变送器输入、输出馈线暴露于室外恶劣气候环境之中时，应注意采取
GDB-LT1 系列直流漏电流传感器是应用磁调制原理研制而成的一种新型电流传感器，其小电流的稳定性好，初级 与次级之间高大小，进而判断整个直流系统是否出现接地故障。本产品采用 磁调制隔离原理，穿孔结构输入，隔离测量直流母线对地漏电流。
本产品采用单 12V 电源供电，现场应用方便。具有小电流的稳定性好、精度高、输入／输出间绝缘度高、低漂移、 宽温度范围、性能稳定、体积小、安装方便等优点。可广泛应用于讯号系统、线路检测、漏电流监测系统、电流差值 测量等领域。
GDB-LT1 磁调制式直流漏电流传感器使用手册
GDB-LT1 直流漏电流传感器
目录：
一、传感器产品简介 二、传感器选型及参数表 三、传感器外型尺寸及端子定义图 四、主要技术指标 五、传感器的正确使用 六、注意事项
使用说明书
版本记录：
V1.0 2009-5-21 版本创建
一、GDB-LT1 直流漏电流传感器产品简介
二、GDB-LT1 直流漏电流传感器选型及参数表
1、 GDB-LT1 直流漏电流传感器/变送器型谱表
GDB 产品类型 线制代号 结构类型 输入类型 输出类型 辅助电源
型号
说明
－□ □ □ □ □ □
L
漏电流传感器/变送器
LT
磁调制式直流漏电流传感器/变送器
1
单相/1 路输入
S21
Φ21 开孔，螺钉固定安装
GDB-LT1S63-211
0.5 200mS 6V
20mA
300 S63
工作温度 电源
(℃)
输入标称值 系列
+12V -10～60℃ Φ63 穿心输入：10mA、20mA、 30mA、40mA、50mA、100mA
第1页共3页
GDB-LT1 磁调制式直流漏电流传感器使用手册
GDB-LT1S63-261 0～5V 4～
