气动调节阀的原理

气动调节阀的原理1、气动薄膜调节阀的原理：是以压缩空气作为动力，通过电气阀门定位器来控制气源压力的大小，使空气作用于调节阀的橡胶膜片，膜片的收缩与扩张再带动阀杆上下动作，从而达到控制介质的目的。

调节器（DCS信号）通过电气阀门定位器将电信号转换为气信号作用在调节阀的膜片上。

膜片压缩弹簧带动调节阀阀芯动作来控制阀门开度，从而实现对被调介质的调节。

根据工艺需要，调节阀分为气开阀（故障关）和气关阀（故障开）。

2、什么是泄露量泄漏量是指在规定的试验条件下和阀门关闭情况下，流过阀门的流体流量。

气动调节阀泄漏量大，调节阀全关时阀芯与阀座之间有空隙，造成阀全关时介质的流量大，被控参数难以稳定。

3、造成气动调节阀泄漏量大的原因①气动调节阀制造质量引起的内漏阀门制造厂家在生产过程中对阀门材质、加工工艺、装配工艺等控制不严，致使密封面研磨不合格、对麻点、沙眼等缺陷的产品没有彻底剔除，造成了气动调节阀内漏。

解决方案：重新加工密封面。

②执行机构零位设定不准确，没有达到阀门的全关位解决方案：重新调整零位，调节限位。

③执行机构的推力不够大阀门向下推关闭时，执行机构的推力不够大，在没有压力的时候调试很容易就达到全关位，而有下推力时，不能克服液体向上的推力，所以关不到位。

解决方案：更换大推力的执行机构。

④气动调节阀控制部分影响阀门的内漏气动调节阀的传统控制方式是通过阀门限位开关、过力矩开关等机械的控制方式，由于这些控制元件受环境温度、压力、湿度的影响，造成阀门定位失准，弹簧疲劳、热膨胀系数不均匀等客观因素，造成气动调节阀的内漏。

解决方案：重新调整限位。

⑤介质的冲刷、气动调节阀老化引起的内漏气动调节阀调整好后经过一定时间的运行，由于阀门的气蚀和介质的冲刷、阀芯与阀座产生磨损、内部部件老化等原因，则会出现气动调节阀行程偏大、气动调节阀关不严的现象，造成气动调节阀泄漏量变大，随着时间的推移，气动调节阀内漏现象会越来越严重。

解决方案：重新调整执行器，并定期进行维护、校正即可。

气动调节阀的结构和原理

气动调节阀的结构和原理
气动调节阀是一种可以通过气动信号控制流体介质的流量、压力、温度等参数的调节阀。

它由执行机构、阀体、阀芯、阀座、导向机构等部分组成。

气动调节阀的结构主要包括：
1. 执行机构：执行机构将气动信号转化为机械动作，带动阀芯和阀座的开启和关闭。

2. 阀体：阀体是调节阀的主要部分，其内部有流体通道。

阀座和阀芯通常位于阀体内部，通过控制阀芯的位置来调节流体介质的通路。

3. 阀芯：阀芯是阀体内活动的零件，通常由柱状或圆柱状的构件组成。

阀芯与阀座紧密配合，可依靠阀芯的上下运动控制介质的流量。

4. 阀座：阀座是阀体内固定的部分，通常由金属或弹性材料制成。

它的形状与阀芯相呼应，通过与阀芯接触产生密封，控制流体的通道。

5. 导向机构：导向机构用于引导阀芯的运动轨迹，确保阀芯与阀座的良好配合。

气动调节阀的工作原理：
1. 当气动信号输入执行机构时，执行机构将气动信号转化为机械动作，推动阀芯与阀座分离或接触。

2. 当阀芯与阀座接触时，阀体内的流体介质通过阀芯与阀座之间的通道流过。

根据阀芯的位置，调节阀的开度大小，从而控制介质的流量或压力等参数。

3. 当气动信号停止或调节信号作用于执行机构方向变化时，阀
芯位置发生相应的变化，从而改变阀体内的通道大小，调整介质通路，实现对流体参数的调节。

通过控制气动信号的大小和方向，气动调节阀可以精确地控制流体介质的流量、压力、温度等参数，保证工业过程的正常运行和控制。

气动调节阀工作原理

气动调节阀工作原理气动调节阀是一种通过气动装置控制阀芯位置，从而调节介质流量和压力的装置。

它是工业自动化控制系统中的重要组成部分，广泛应用于石油、化工、冶金、电力、制药等行业。

气动调节阀的组成结构主要包括阀体、阀芯、活塞、活塞杆、弹簧、双向气动装置和配气阀等。

其工作原理如下：1. 当气动调节阀工作时，外部信号将会通过气动装置传递给阀芯。

气动装置中的膜片接收到信号后，会使阀体上的配气阀切换方向，控制进气和排气的通道，从而控制气动室的气源。

2. 根据进气和排气的流动方向不同，气动室的气源将通过活塞的两侧进入。

进气通道内的气流会使活塞推向阀芯底部，从而打开阀芯与阀座之间的通道，介质可以通过阀芯流动。

3. 当阀芯完全打开时，介质的流量也达到最大。

此时，阀芯与阀座之间的介质压力会作用在活塞的上方，同时另一侧则是活塞下方进气通道内的气流。

活塞的上下两侧同时受到了不同的力，活塞会产生一个上升的力矩。

4. 在活塞升至规定高度时，配气阀会自动切换通道，使进气通道关闭，排气通道打开。

此时，气动室内的气体被排出，活塞上方的介质压力也得以释放。

5. 排气通道内的气流会使活塞向下移动，阀芯与阀座之间的通道逐渐关闭，介质的流量也会逐渐减小。

当介质流量减小到一定程度时，气动装置会再次切换通道，使进气通道打开，排气通道关闭，气动室内的气体会重新进入，活塞上方介质压力增加。

6. 通过不断地调整活塞上、下两侧介质压力的大小，气动调节阀可以实现对介质流量和压力的精确调节。

根据不同的工艺要求，可通过改变控制信号的大小来调整阀芯的位置，从而实现不同的控制效果。

值得注意的是，气动调节阀的工作过程中需要保持稳定的气源供应，以确保阀芯位置的准确控制。

此外，气动调节阀还需要进行定期的维护和检修，以确保其正常运行。

气动调节阀工作原理

气动调节阀工作原理1. 引言气动调节阀是一种常用的工业自动控制装置，用于调节流体介质的流量、压力、温度等参数。

本文将介绍气动调节阀的工作原理，包括组成结构、工作原理和控制原理等内容。

2. 组成结构气动调节阀主要由执行器、阀体和控制装置等部分组成。

2.1 执行器执行器是气动调节阀的核心组件，其工作原理基于气动力学原理。

执行器包括以下几个关键部分：•活塞或膜片：执行器中的活塞或膜片作为驱动力的转换器，将气动信号转变为力或位移信号。

•气缸：气缸是执行器中的能量转换部分，通过气源提供的气体压力产生气压力或气动力，推动活塞或膜片实现阀门开闭。

•弹簧：弹簧通常用于执行器的复位，当气源压力消失时，弹簧将活塞或膜片恢复到原始位置。

2.2 阀体阀体是气动调节阀的主体部分，其主要作用是控制流体介质的流量或压力。

阀体中包括阀门、阀座和流道等关键组成部分。

•阀门：阀门可以是旋转门或直角门，通过执行器的推拉运动来实现阀门的开闭。

•阀座：阀座是阀门与流道之间的接触面，用于控制流体的通断。

•流道：流道是阀体中的通道，通过改变通道的大小和形状，来调节介质的流量。

2.3 控制装置控制装置是气动调节阀的控制单元，用于对执行器进行信号的输入和输出。

控制装置通常包括以下几个重要组成部分：•信号输入装置：用于接收来自仪表或自动控制系统的控制信号。

•接收阀：接收阀将来自信号输入装置的信号进行放大和调节，然后输出给执行器。

•位置传感器：位置传感器用于检测执行器当前的位置，并将位置信息反馈给控制装置。

3. 工作原理气动调节阀的工作原理基于控制装置对执行器的控制。

当控制装置接收到来自仪表或自动控制系统的信号后，会通过接收阀对执行器的活塞或膜片施加压力。

根据压力的变化，执行器将推动活塞或膜片，进而打开或关闭阀门。

3.1 阀门开启当控制装置向执行器发送信号时，气源提供的气体压力将作用于执行器的活塞或膜片。

活塞或膜片会受到气压力的推动，向相应的方向移动，从而将阀门逐渐打开。

气动调节阀的结构和工作原理

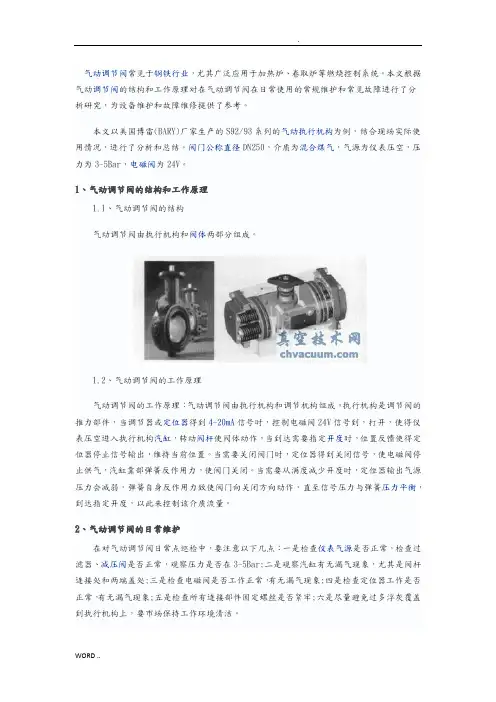

气动调节阀常见于钢铁行业，尤其广泛应用于加热炉、卷取炉等燃烧控制系统。

本文根据气动调节阀的结构和工作原理对在气动调节阀在日常使用的常规维护和常见故障进行了分析研究，为设备维护和故障维修提供了参考。

本文以美国博雷(BARY)厂家生产的S92/93系列的气动执行机构为例，结合现场实际使用情况，进行了分析和总结。

阀门公称直径DN250，介质为混合煤气，气源为仪表压空，压力为3-5Bar，电磁阀为24V。

1、气动调节阀的结构和工作原理1.1、气动调节阀的结构气动调节阀由执行机构和阀体两部分组成。

1.2、气动调节阀的工作原理气动调节阀的工作原理：气动调节阀由执行机构和调节机构组成。

执行机构是调节阀的推力部件，当调节器或定位器得到4-20mA信号时，控制电磁阀24V信号到，打开，使得仪表压空进入执行机构汽缸，转动阀杆使阀体动作，当到达需要指定开度时，位置反馈使得定位器停止信号输出，维持当前位置。

当需要关闭阀门时，定位器得到关闭信号，使电磁阀停止供气，汽缸靠部弹簧反作用力，使阀门关闭。

当需要从满度减少开度时，定位器输出气源压力会减弱，弹簧自身反作用力致使阀门向关闭方向动作，直至信号压力与弹簧压力平衡，到达指定开度，以此来控制该介质流量。

2、气动调节阀的日常维护在对气动调节阀日常点巡检中，要注意以下几点：一是检查仪表气源是否正常，检查过滤器、减压阀是否正常，观察压力是否在3-5Bar;二是观察汽缸有无漏气现象，尤其是阀杆连接处和两端盖处;三是检查电磁阀是否工作正常，有无漏气现象;四是检查定位器工作是否正常，有无漏气现象;五是检查所有连接部件固定螺丝是否紧牢;六是尽量避免过多浮灰覆盖到执行机构上，要市场保持工作环境清洁。

3、气动调节阀常见故障原因分析3.1、气动调节阀无反馈信号气动调节阀的信号线由一对控制信号线和一对反馈信号线组成。

当PLC给阀门一个信号时，信号在调节阀的定位器中进行信号转换，通过气源压力来控制阀杆动作。

气动调节阀选型及计算

气动调节阀选型及计算一、气动调节阀选型要考虑的因素1.工作条件：包括工作压力、温度、流量范围等。

根据工作条件选择耐压和耐温能力的阀门。

2.流体性质：包括流体介质、粘度、颗粒物含量等。

选择合适的材质和结构，以满足流体的要求。

3.阀门类型：包括截止阀、调节阀、蝶阀、球阀等。

根据需要选择适合的阀门类型。

4.尺寸：包括阀门的通径、连接方式等。

根据管道系统的尺寸，选择合适的阀门尺寸。

5.控制方式：包括手控、气动控制、电动控制等。

根据控制方式选择合适的气动调节阀。

二、气动调节阀计算方法1.流量计算：根据管道系统的需求，计算流体的流量。

流量的单位一般为标准立方米/小时（Nm3/h）或标准立方米/秒（Nm3/s）。

2.压力损失计算：根据流量和流体性质，计算气动调节阀的压力损失。

根据流量和压力损失曲线，选择合适的阀门型号。

3.动态特性计算：根据管道系统的要求，计算气动调节阀的开启时间、关闭时间、超调量等动态特性。

通过调节阀的参数和控制系统的调节，使阀门的动态特性满足要求。

4.使用寿命计算：根据气动调节阀的材料、结构和工作条件，计算阀门的使用寿命。

一般根据阀门的设计寿命和工作条件的要求，选择合适的气动调节阀。

总结：气动调节阀选型及计算是一个复杂的过程，需要考虑多个因素。

通过对工作条件、流体性质、阀门类型和尺寸等因素的综合分析，可以选择合适的气动调节阀。

在计算过程中，需要考虑流量、压力损失、动态特性和使用寿命等因素。

根据计算结果，选择合适的阀门型号和参数，以满足管道系统的要求。

气动调节阀选型及计算

气动调节阀选型及计算执行器就是控制系统的终端控制元件,就是重要的环节,气动调节阀在常用的执行器中约占85﹪以上。

控制系统中因气动调节阀造成不能投运或运行不良者有占50﹪-60﹪以上。

其中除提供的工艺参数出入较大,阀制造质量欠佳与使用不当外,选型与计算的方法不妥则就是一个相当突出的因素。

因此,如何合理正确地选择与计算气动调节阀就就是自控设计中至关重要的问题了。

调节阀按调节仪表的控制信号,直接调节流体的流量,在控制系统中起着十分重要的作用。

要根据使用条件与用途来选择调节阀。

选择调节阀项目有:结构型式、公称通经、压力－温度等级、管道连接、上阀盖型式、流量特性、材料及执行机构等。

深入研究各个项目与它们之间的相互关系,就是极其重要的。

选择调节阀必须知道控制系统的各种工艺参数,以及调节仪表、管道连接等基本条件,才能正确地选择调节阀。

下面为一般选用调节阀的基本准则:(图一、图二)调节阀的选择工艺流体条件流体名称、流量、进/出口确认选择条件压力、全开/全关时压差、温度、比重、粘度、泥浆等。

选择品种规格调节仪表条件流量特性、作用型式、调节仪表输出信号等。

写出规格书管道连接条件公称压力、法兰连接型式、材料等。

(图二)选型与计算(定尺寸)就是选择一个调节阀的两个重要部分。

它们就是不同的,然而又就是互相关联的。

以往,各工业部门的自控设计的选阀工作有些基本上没有考虑到它们之间的内在联系。

对国内一般产品来说,用一组工艺参数计算两个不同阀型的流通能力,临界条件下的计算结果最大可相差40％以上。

不同结构的调节阀有其各自的压力恢复特性。

此特性用压力恢复系数F L或最大有效压差比X T表示。

一般的单、双座阀等属于低压力恢复阀,F L与X T较大;蝶阀与球阀等属于高压力恢复阀,F L与X T较小;偏心旋转阀则介于两者之间。

参数F L与X T的引入有助于在计算中根据已知的工艺参数来确定真正有效压差,以计算出精确的流通能力。

F L与X T的数值必须在阀型选定之后才能获得,而阀型的选定不仅与流体的性状、压力、温度、腐蚀性等因素有关,并且与流通能力、可调范围、允许压差等参数有关;但就是这些参数必须经计算后才能得到,而往往由于这些参数的限制又必须改选阀型;因此问题的关键就在于要设计出一套合理的方法与步骤,把选型与计算作为一个有机的整体综合起来考虑。

气动调节阀工作原理

气动调节阀工作原理
气动调节阀是一种常见的工业控制阀，它通过气动执行器来实现对流体介质的
调节和控制。

其工作原理主要包括阀体结构、气动执行器、调节机构和工作过程等几个方面。

首先，阀体结构是气动调节阀的重要组成部分，它通常由阀体、阀座、阀芯和
密封件等部件组成。

阀芯是气动调节阀的关键部件，它通过对阀座的开合来控制介质的流量和压力。

密封件则起到密封作用，保证阀门的密封性能。

其次，气动执行器是气动调节阀的动力来源，它通常由气缸、活塞、阀盖和气
源接口等部分组成。

气动执行器通过接收控制信号，驱动阀芯的运动，从而实现对介质流量和压力的调节。

气动执行器的性能直接影响着气动调节阀的控制精度和响应速度。

调节机构是气动调节阀的控制部分，它通常由位置调节器、气源调节阀和控制
阀等组成。

位置调节器用于接收控制信号，并将其转换为阀芯的移动位置，从而实现对介质流量和压力的精确控制。

气源调节阀和控制阀则用于调节气动执行器的气源压力和流量，保证气动执行器的正常工作。

最后，气动调节阀的工作过程是一个动态调节的过程，它通常包括介质的流动、阀芯的移动和控制信号的传递等几个环节。

当控制信号发生变化时，位置调节器会调整阀芯的位置，从而改变介质的流量和压力。

气动执行器则根据位置调节器的指令，驱动阀芯的运动，实现对介质的动态调节和控制。

综上所述，气动调节阀的工作原理主要包括阀体结构、气动执行器、调节机构
和工作过程等几个方面。

了解其工作原理对于正确选择、安装和维护气动调节阀具有重要意义，也有助于提高工业生产过程的自动化控制水平。

气动调节阀气路系统工作原理

气动调节阀气路系统工作原理1.空气源：气动调节阀的气路系统需要一个空气源来提供动力。

空气源通常由压缩空气提供，通过气源过滤器、减压阀和润滑器等装置，将气源的压力和纯度调节到合适的工作条件。

2.电磁阀：电磁阀是气动调节阀的控制核心。

它的主要作用是控制气源的流通，使气动调节阀的执行机构能够进行定位和调节。

电磁阀通常由一个线圈和一个磁阀芯组成。

当线圈接通电源时，磁阀芯会受到电磁力的作用，从而改变气源的通道，调整流量或压力。

3.执行机构：执行机构是气动调节阀的关键部件，它的主要作用是根据电磁阀的控制信号，将输入的气源压力转换为阀门的运动力，从而实现流体的调节。

执行机构通常由一个活塞或齿轮机构组成，其设计原理类似于液压缸或电动执行机构。

根据不同的情况，执行机构可以选择气动膜片、活塞或齿轮等不同结构形式。

4.传感器：传感器是气动调节阀的感知器件，它通过感知流体的压力、温度、流量或位置等参数，将感知到的信息反馈给控制系统，以实现对气动调节阀的调节和控制。

传感器通常由压力传感器、温度传感器、流量传感器和位移传感器等组成。

5.配管：配管是气动调节阀的连接通道，它负责将气源和流体介质引导到执行机构和控制系统中。

为了确保系统的稳定性和安全性，配管需要具备良好的密封性能和耐压能力。

综上所述，气动调节阀的气路系统工作原理是通过控制电磁阀的开关状态来改变气源的流通通道，然后通过执行机构将气源压力转换为阀门运动力，实现对流体的流量和压力进行调节和控制。

配合传感器的反馈信号，可以实现高精度的流体控制，广泛应用于工业生产、制造和自动化系统中。

气动压力调节阀原理

气动压力调节阀原理
气动压力调节阀是一种用于调节气体压力的装置，它根据输入信号调节输出气压。

其工作原理如下：
1. 气动压力调节阀由阀体、阀芯、弹簧、密封件等部件组成。

阀体上有两个气体进口口和一个气体出口口。

2. 当气体进入调节阀时，一部分气体流向输入口1，通过阀芯
和出口口排出；另一部分气体流向输入口2，经过调节阀芯的
控制，调节后的气体流出。

3. 调节阀芯受输入信号的控制，通过对输入口2进气量的调节来控制输出口的压力。

4. 当输入信号增大时，调节阀芯向上移动，减小输入口2的进气量，降低输出口的压力。

5. 当输入信号减小时，调节阀芯向下移动，增加输入口2的进气量，提高输出口的压力。

6. 弹簧的作用是使阀芯始终处于稳定的工作状态，当输入信号稳定时，阀芯与弹簧达到平衡，维持稳定的输出压力。

通过不断调节输入信号大小，气动压力调节阀可以实现对输出气压的精确控制。

它在工业生产中广泛应用，如气动线路控制、气动执行元件的控制等。

气动调节阀的结构和原理

气动调节阀的结构和原理一、气动调节阀的结构1.阀体：阀体是气动调节阀的主要组成部分，通常由铸铁、碳钢、不锈钢等材料制成。

它的内部有通道，用于流体的流动。

2.阀芯：阀芯是气动调节阀的流体控制部分，它可以根据控制信号的变化来调整阀的开度。

常见的阀芯形状有直线型、角型和等百分比型。

3.气动执行机构：气动执行机构是气动调节阀的关键部件，它接收控制信号，通过将蓄气室内的气压转换为力推动阀芯的移动，从而改变阀的开度。

4.配套附件：配套附件包括定位器、传感器、调节装置等，用于配合气动调节阀的工作，提高控制精度和稳定性。

二、气动调节阀的工作原理当气动调节阀接收到控制信号后，气动执行机构会收到压力信号，将之转换为力，推动阀芯的移动。

当阀芯向上移动时，流道的通口面积变大，流体介质的流量增大；反之，阀芯向下移动时，流道的通口面积变小，流体介质的流量减小。

实际上，通过调节气动执行机构的输入气压、调整阀芯的行程，可以精确地控制阀的开度，从而实现对流体介质流量、压力等参数的调节。

三、气动调节阀的应用1.流量控制：气动调节阀可用于控制不同介质的流量，如气体、液体等。

2.压力控制：通过调节气动调节阀的开度，可以实现对流体介质的压力控制。

3.温度控制：气动调节阀可用于调节热媒、冷媒等介质的进出口温度，实现温度控制。

4.液位控制：气动调节阀可用于调节容器内流体的液位，实现液位控制。

5.流体分配：气动调节阀可用于将流体分配到不同的管道或系统中，实现流体的分配控制。

综上所述，气动调节阀具有结构简单、控制精度高、响应速度快等特点，在工业自动控制中起着重要的作用。

气动调节阀原理

气动调节阀原理
气动调节阀是一种利用气动执行器控制阀门开启度的自动调节阀。

其工作原理如下：
1. 弹簧平衡：气动调节阀的执行器内装有弹簧，通过调节弹簧的紧度来实现阀门的平衡状态。

当输入的控制信号为0时，弹簧将阀门关闭，实现密封状态。

2. 控制信号：气动调节阀的执行器接收到来自控制系统的信号，通常是气压或电信号。

当控制信号改变时，执行器内的气体将发生变化，从而改变阀门的开启度。

3. 阀门开启度调节：根据控制信号的变化，执行器内的气体将推动阀门的开闭。

当控制信号增加时，执行器内的气压增加，阀门打开度逐渐增大；反之，当控制信号减小时，执行器内的气压减小，阀门打开度逐渐减小。

4. 反馈调节：气动调节阀通常配备有反馈装置，用于监测阀门的开启度，并将实际开启度反馈给控制系统。

控制系统根据实际开启度进行调节，将控制信号精确地控制在期望的范围内，以实现阀门的精确调节。

综上所述，气动调节阀通过控制信号的变化和执行器内气体的压力变化，实现阀门的开启度精确调节。

这种调节阀在工业自动化控制中广泛应用，具有调节精度高、响应速度快、可靠性高等优点。

气动调节阀工作原理

气动调节阀工作原理第一部分：驱动机构气动调节阀的驱动机构通常由气动执行器组成，分为气动薄膜驱动器和气动活塞驱动器两种类型。

气动薄膜驱动器以气动信号为驱动力，在进气和出气压力的作用下，通过伸缩薄膜驱动活塞杆的运动，以实现阀门的开启和关闭。

气动活塞驱动器则是靠压缩空气推动活塞进行工作。

第二部分：调节机构调节机构是气动调节阀的核心部件，用于调节阀门的开度，进而控制流量、压力或液位等参数。

常见的调节机构有阀板式、阀盘式、阀球式和阀瓣式等。

调节机构可根据不同需求进行选择，并使用反馈机构进行精确调节。

阀板式调节机构：阀门的开闭由阀板上下移动完成。

当调节信号输入时，驱动机构使阀板作上下运动，改变通道的大小，从而实现流量调节。

阀盘式调节机构：阀门的开闭由阀盘左右移动完成。

当调节信号输入时，驱动机构使阀盘作左右运动，改变通道的大小，实现流量调节。

阀球式调节机构：阀门的开闭通过阀球的旋转来完成。

当调节信号输入时，驱动机构使阀球作旋转运动，改变通道的大小，实现流量调节。

阀瓣式调节机构：阀门的开闭通过阀瓣的上下移动来完成。

当调节信号输入时，驱动机构使阀瓣作上下运动，改变通道的大小，实现流量调节。

第三部分：反馈机构为了实现精确的调节，气动调节阀通常需要反馈机构来监测和反馈实际参数，并校正输出信号。

常见的反馈机构有阀位反馈器和压力反馈器。

阀位反馈器：用于监测阀门的实际开度，并将实际开度信号反馈给调节器，使调节器能根据反馈信号进行调节。

压力反馈器：用于监测介质的实际压力，并将实际压力信号反馈给调节器，使调节器能根据反馈信号进行调节。

以上是气动调节阀的工作原理及其组成部分的详细介绍。

气动调节阀在工业自动化控制中起到了非常重要的作用，广泛应用于石油、化工、电力、冶金、造纸、食品等行业，对于控制工艺流程具有重要的意义。

气动调节阀的结构和原理

气动调节阀的结构和原理气动调节阀是一种控制流体流量和压力的装置，通过气动执行机构将气压信号转换为阀芯运动，在调节阀的进口和出口之间形成阀门开度来控制流体的通断和调节。

本文将详细介绍气动调节阀的结构和工作原理。

一、气动调节阀的结构气动调节阀的结构主要由阀体、阀芯、活塞、气动执行器和配管组成。

1.阀体：阀体是气动调节阀的主要组成部分，一般采用铸造或锻造而成，通常具有高强度、耐腐蚀性和密封性能好的特点。

2.阀芯：阀芯是气动调节阀的关键部件之一，负责控制流体的通断和调节。

阀芯通常呈圆柱形，安装在阀体内部的流道上，可以根据气动执行机构的指令上下移动，从而改变流道的通断程度。

3.活塞：活塞是气动调节阀中的另一重要部件，也是连接阀芯和气动执行机构之间的机械传动部件。

活塞通常呈圆柱形，与阀芯相连，通过气动执行机构的压力变化，驱动活塞上下运动，从而带动阀芯的移动。

4.气动执行机构：气动执行机构是实现气动调节阀控制功能的关键部分，通常由气缸、活塞和气源组成。

当气源输入到气缸内部，气缸的活塞会受到气压力的作用，带动活塞和阀芯运动。

5.配管：配管是将气源和气动执行机构之间进行连接的管道系统，通常由管道、接头和阀门组成。

配管的设计和布置对气动调节阀的工作性能有很大的影响，需要根据具体的应用场景进行合理的设计。

二、气动调节阀的工作原理气动调节阀的工作原理主要包括控制信号的输入、气动执行机构的工作和阀芯的调节。

1.控制信号的输入：控制信号一般由外部控制系统发送给气动调节阀，可以是4-20mA电信号、0-10V电信号或数字信号等。

根据不同的控制要求和信号类型，可以选择不同的控制器和信号转换装置。

2.气动执行机构的工作：当控制信号进入气动执行机构时，通过气缸内部的阀门和活塞的协同作用，将气压信号转换为阀芯的运动。

-当控制信号的压力变化时，气动执行机构会根据信号的大小和方向，调整气缸内部的阀门位置，进一步调整阀芯的运动。

-当气压输入气缸的上方时，活塞会被推向下方，进而带动阀芯向下运动，从而增加流道的通断程度。

气动调节阀的结构和原理

气动调节阀的结构和原理气动调节阀是一种通过气压力驱动来改变阀门位置，从而调节介质流量或压力的阀门。

它采用气动执行器作为执行机构，通过接收来自控制系统的信号，将阀门的位置调整到所需位置，实现介质流量的调节。

气动调节阀在工业生产中被广泛应用，特别是在需要对介质进行精确控制的场合。

一、气动调节阀的结构气动调节阀的结构一般包括阀体、阀座、阀芯、执行器和附件等部件。

1.阀体：气动调节阀的阀体一般为铸钢、高强度合金钢或不锈钢材质，具有优良的耐压性和耐腐蚀性。

阀体内部一般有导流通道，用于引导介质流动，并设置有阀座和阀芯的安装位置。

2.阀座：阀座是控制介质流通的关键部件，它与阀芯配合形成关闭密封，阀座一般采用耐磨、耐腐蚀的材质，以保证阀门的长期使用寿命。

3.阀芯：阀芯是气动调节阀的主动部件，它负责调节介质的通断和流量。

阀芯的结构和形状会影响阀门的流体特性和流态特性，一般采用单阀芯或双阀芯结构。

4.执行器：执行器是气动调节阀的关键部件，它接收来自控制系统的信号，通过气动驱动将阀门的位置调整到所需位置。

执行器的类型有气动膜片执行器、气缸式执行器和液压执行器等。

5.附件：气动调节阀的附件包括位置传感器、手动操作装置、气动控制阀等，用于对阀门的位置、工作状态进行监测和控制。

二、气动调节阀的原理气动调节阀的工作原理基本上是通过控制气压信号来改变阀门位置，从而实现介质流量或压力的调节。

其工作过程主要包括定位、调节和反馈等步骤。

1.定位：当气动调节阀接收到来自控制系统的信号时，执行器通过气压信号驱动，将阀门的位置调整到所需位置，即定位到控制系统发来的指令位置。

2.调节：一旦阀门定位到指定位置后，气动调节阀就开始对介质进行调节，通过改变阀门的开度来调节介质的流量或压力。

这一过程是根据传感器检测到的介质参数信号，执行器实时调整阀门位置，使介质流量或压力保持在设定值范围内。

3.反馈：气动调节阀在工作过程中会不断接收来自传感器的反馈信号，执行器会根据传感器反馈的信息，实时调整阀门的位置，以确保介质流量或压力的稳定控制。

气动调节阀的工作原理

气动调节阀的工作原理
气动调节阀是一种通过气源控制阀芯位置，从而改变介质流通
面积，实现流量、压力、温度等参数调节的控制阀。

其工作原理主
要包括气源供给、阀芯调节和介质流通三个方面。

首先，气动调节阀的工作原理之一是气源供给。

气动调节阀需
要通过气源供给来实现阀芯的位置调节。

通常情况下，气源通过气
管进入阀体内部，然后通过气压控制装置控制气源的压力和流量，
从而控制阀芯的运动。

气源供给是气动调节阀正常工作的基础，也
是实现阀芯位置调节的前提。

其次，气动调节阀的工作原理还包括阀芯调节。

阀芯是气动调
节阀的关键部件，通过阀芯的运动来改变介质的流通面积，从而实
现对介质流量、压力、温度等参数的调节。

当气源通过气压控制装
置控制阀芯的运动时，阀芯会随之移动，改变介质流通的通道面积，从而实现对介质参数的调节。

阀芯调节是气动调节阀实现控制功能
的核心。

最后，气动调节阀的工作原理还涉及介质流通。

介质流通是气
动调节阀实现参数调节的物理过程。

当气动调节阀处于工作状态时，
介质会通过阀体的流通通道，受到阀芯位置的影响，从而实现对介质流量、压力、温度等参数的调节。

介质流通是气动调节阀实现控制功能的具体表现。

综上所述，气动调节阀的工作原理主要包括气源供给、阀芯调节和介质流通三个方面。

通过气源的供给，控制阀芯的位置，从而实现对介质参数的调节。

气动调节阀在工业自动化控制系统中具有广泛的应用，是实现流程控制和参数调节的重要设备。

气动调节阀工作原理

气动调节阀工作原理
气动调节阀是一种常用于工业自动化系统中的控制元件，它能够根据输入的电气信号控制流体介质的流量、压力或液位。

气动调节阀的工作原理如下：
1. 气动执行机构：气动调节阀的核心部分是气动执行机构，它包括活塞、气动膜片和弹簧等部件。

当输入的电气信号改变时，气动执行机构会相应地调整阀门的开度。

2. 气源：气动调节阀需要通过气源提供压缩空气来驱动气动执行机构。

通常，气源会通过管道连接到气动调节阀的入口。

3. 压缩空气的作用：当气源通过入口进入气动执行机构时，压缩空气会使气动膜片受到压力从而产生力量，这个力量会使活塞运动。

同时，弹簧也起到了平衡力的作用，使活塞保持在一定位置。

4. 出口压力调节：根据输入的电气信号，调节阀会调整阀门的开度，从而改变流体介质通过阀门的流量。

当阀门开度增大时，流量也会增大；反之，阀门开度减小时，流量也会减小。

通过这种方式，调节阀能够根据需要控制流体介质的压力。

综上所述，气动调节阀的工作原理是通过气源提供压缩空气驱动气动执行机构，根据输入的电气信号调整阀门的开度来控制流体介质的流量、压力或液位。

气动调节阀的工作原理

气动调节阀的工作原理
气动调节阀的工作原理是通过气动执行元件控制阀门开启度来实现流体流量或压力的调节。

其主要由阀体、阀门、驱动装置和执行机构组成。

当气动调节阀处于关闭状态时，阀门通过执行机构对阀座进行压力封闭，阻止流体通过流道。

当执行机构收到气动信号后，驱动气体进入执行机构，将阀门向开启的方向移动，从而改变了流道的通畅程度。

流体经过调节阀时，通过阀门开启度的变化，实现流量或压力的调节。

气动调节阀的执行机构通常由气缸和阀杆组成。

当气动信号到达执行机构时，气缸会将活塞向前或向后移动，带动阀杆和阀门的开启或关闭动作。

阀杆与阀门通过连接杆相连接，使阀门完成相应的开启度调节。

气动调节阀的驱动装置一般是气动执行机构，它通过气动信号的输入来控制阀门的开启度。

气动信号可以是气源压力的改变，也可以是通过气动控制器发送的信号。

驱动装置的工作原理是将气源压力转化为力或运动以控制阀门的开启度。

总之，气动调节阀通过气动执行元件控制阀门的开启度，从而实现对流体流量或压力的调节。

它具有结构简单、响应速度快、控制精度高等特点，在工业自动化控制系统中广泛应用。

气动调节阀气路系统工作原理

气动调节阀气路系统工作原理
气动调节阀是一种常见的工业控制阀，其主要作用是控制流体介质的流量、压力、温度等参数。

气动调节阀的工作原理是通过控制一个称为气路系统的气体管路，来控制调节阀的开度和闭合状态。

下面我们来详细了解一下气动调节阀的气路系统工作原理。

气路系统主要由以下几个部分构成：
1. 气源部分：气动调节阀的气路系统需要一个气源来提供气体压力，通常采用的是压缩空气。

2. 执行器部分：执行器是气动调节阀的关键部件，其作用是根据气压变化控制阀门的开度和闭合状态。

执行器一般由活塞、弹簧、阀门等组成。

3. 控制部分：控制部分是指气路系统中的控制元件，包括气压调节阀、电磁阀、手动阀等。

这些控制元件通过控制气体在管路中的流动来控制执行器的运动。

气动调节阀的工作原理如下：
1. 当气源提供气体压力时，气体通过气路系统进入执行器。

2. 当气体压力作用于执行器中的活塞时，活塞会向上或向下运动，从而控制阀门的开度和闭合状态。

3. 控制部分通过控制气源的压力和流量，来调节执行器中的气压变化，从而实现对阀门的精准控制。

4. 当需要改变阀门的开度或关闭阀门时，控制部分会改变气源的压力和流量，使执行器中的气压变化，从而实现阀门的调节控制。

总之，气动调节阀的气路系统工作原理是通过控制气源的压力和流量，来控制执行器的运动，从而控制阀门的开度和闭合状态。

这种控制方式具有响应速度快、精度高、可靠性好等优点，被广泛应用于各种工业控制系统中。
