第十四章 气动安装调试使用维护
气动设备维修手册
气动设备维修手册一、前言气动设备是工业生产中常用的一类设备，其正常运行对于生产工艺的稳定性和安全性至关重要。
本手册的目的是为了提供一份详实的气动设备维修指南，帮助操作人员在设备出现故障时能够迅速进行维修。
二、常见故障及解决方案1. 气动系统漏气问题的处理当气动设备出现漏气现象时，首先需要检查气动系统的元件和连接部位是否紧固。
若发现松动的元件，应当及时进行紧固处理。
另外，还需要仔细检查气动系统的密封件是否完好，如发现有损坏的密封件，应当进行更换。
2. 无法正常启动的处理方法若气动设备无法正常启动，首先需要检查气源压力是否正常。
确认气源压力正常后，再仔细检查气动设备控制元件是否出现故障，必要时进行更换。
此外，还需要检查电气元件是否正常连接，如发现异常，应当及时进行修复。
3. 气动设备工作不稳定的调整方法当气动设备在工作过程中出现不稳定的情况时，需要先检查元件的清洁程度，确保元件表面无杂质。
若清洁无效，可考虑调整气动设备的供气压力，提高系统的稳定性。
如果问题仍然存在，可能是气动元件的磨损导致，此时需要将磨损严重的元件进行更换。
4. 噪音问题的解决方案气动设备在正常工作时会产生一定的工作噪音，但若噪音过大，则可能存在问题。
对于此类情况，首先应当检查气动设备的连接是否紧固，如果连接部位松动，应当及时进行处理。
另外，还需要检查气源的压力是否过高，如发现过高的压力，需适当进行调整。
5. 温度过高的处理方法当气动设备在工作过程中出现温度过高的情况时，需要先检查设备的冷却系统是否正常工作。
如果冷却系统工作正常，那么可能是设备的负载过大，此时需要调整设备的负载，保持在正常范围内。
三、维护和保养1. 定期清洁气动设备的外表面和内部元件，防止灰尘和杂质对设备的损害。
2. 检查气动设备的密封件是否完好，如发现有损坏的密封件，应及时更换。
3. 注重润滑工作，定期对气动设备进行润滑油的更换，确保设备的正常运行。
4. 定期检查气动设备的连接部位是否紧固，如发现松动的连接，应及时进行紧固处理。
气动执行器安全操作及保养规程
气动执行器安全操作及保养规程气动执行器是一种常用的工业执行器，在工业自动化控制中起着非常重要的作用。
为了确保气动执行器的正常工作和延长使用寿命，操作者需要了解安全操作和保养规程。
安全操作规程选择合适的气动执行器在选择气动执行器时，应根据工作环境、工艺要求、执行器的负载、工作压力等因素进行选择。
在使用期间不得随意更换执行器，以免影响系统的正常工作。
正确安装气动执行器在安装气动执行器时，一定要遵守产品说明书上的说明，安装时保持气动执行器与支撑面垂直，紧固螺栓时应注意力度，以免螺栓断裂。
安装好后应根据气动执行器的使用要求，接入气源和管路，接线时应保持接口干净、牢固。
操作前检查气动执行器在正式使用之前，应对气动执行器进行检查，以免出现故障。
具体操作如下：1.检查气源管路与气动执行器的连接是否紧固；2.检查气源压力是否正常；3.检查气动执行器的密封性，包括活塞密封圈、气回路等；4.检查输出轴的转动是否灵活。
正确操作气动执行器在正式操作之前，应先了解气动执行器的操作方式和使用要求，遵守以下规程：1.操作人员应具备一定的技术能力和操作知识；2.操作时应遵守产品使用说明中的规定；3.操作时应按照气动执行器的技术参数和工作要求进行操作；4.操作时应保证环境清洁、无影响因素。
停止操作在停止操作气动执行器时，应先将气源切断，等待气动执行器的反应时间之后才能够将输出轴移动到新的位置。
停机时应检查气动执行器的密封性和输出轴的位置，以确保气动执行器的正常。
保养规程定期检查气动执行器气动执行器在使用过程中，需要进行定期的检查和保养，以防止故障和延长执行器的使用寿命。
具体操作步骤如下：1.定期检查气源管路；2.定期检查气动执行器的密封性；3.定期更换气动执行器的密封圈或者气缸铜垫片等易损配件；4.定期更换润滑油。
清洁气动执行器在使用气动执行器的过程中，执行器会受到外界的影响而污染，需要进行清洁。
清洁时，应先切断气源，然后使用温水或中性洗涤剂清洗外壳及所有移动部分，注意不要在清洗时将水和洗涤剂流入气缸内，使用干燥布擦干后进行操作。
气动调节阀及阀门定位器的安装、校验与维护
气动调节阀及阀门定位器的安装、校验与维护知识目标1、了解气动调节阀的结构特点、使用方法2、掌握调节机构的流量特性3、气动调节阀的正反作用选择4、熟悉气动调节阀的选型步骤5、掌握气动调节阀及阀门定位器的安装、校验与维护一、调节阀的构成调节阀由执行机构和调节机构两个部分构成执行机构指产生推力或位移的装置调节机构指直接改变能量或物料输送量的装置。
辅助装置阀门定位器——利用负反馈原理改善调节阀的性能.手操机构——用于人工直接操作调节阀.作用接受来自控制器的控制信号通过其本身的开度的变化达到调节流量的目的。
1按使用的能源形式分类气动调节阀采用气动执行机构。
电动调节阀采用电动执行机构。
液动调节阀2按使用的调节机构分类1、直行程式调节机构直通双座调节阀、直通单座调节阀、笼式套筒调节阀、三通调节阀、角型调节阀、高压调节阀、隔膜调节阀、波纹管密封调节阀、超高压调节阀、小流量调节阀、低噪音调节阀。
2、角行程式调节机构蝶阀、凸轮挠曲调节阀、V型球阀、O型球阀同一类型的气动调节阀和电动调节阀分别采用气动执行机构和电动执行机构。
气动调节阀的执行机构和调节机构是统一的整体其执行机构有薄膜式和活塞式两类或赛式行程长适用于要求有较大推力的场合而薄膜式行程较小只能直接带动阀杆。
化工厂一般均采用薄膜式。
1特点优点结构简单、动作可靠稳定、输出力大、安装维护方便、价格便宜和本质安全防爆。
缺点响应时间大信号不适于远传采用电/气转换器或电/气阀门定位器使传送信号为电信号现场操作为气动信号。
2作用方式正作用当输入信号增大时调节阀的开度增大即流过调节阀的流量增大。
气动调节阀通常称为气开阀反作用当输入信号增大时流过调节阀的流量减小。
气动调节阀通常称为气关阀3气动执行机构气动执行机构接受气动调节器或阀门定位器输出的气压信号并将其转换成相应的输出力F和直线位移l以推动调节机构动作。
薄膜式与活塞式执行机构又可分为有弹簧和无弹簧两种1气动薄膜式执行机构结构1-上膜盖2-波纹膜片3-下膜盖4-支架5-推杆6-压缩弹簧7-弹簧座8-调节件9-连接阀杆螺母10-行程标尺2工作原理当信号压力通入由上膜盖1和膜片2组成的气室时在膜片上产生一个向下的推力使推杆5向下移动压缩弹簧6当弹簧的反作用力与信号压力在膜片上产生的推力相平衡时推杆稳定在一个对应的位置推杆的位移l即为执行机构的输出也称行程。

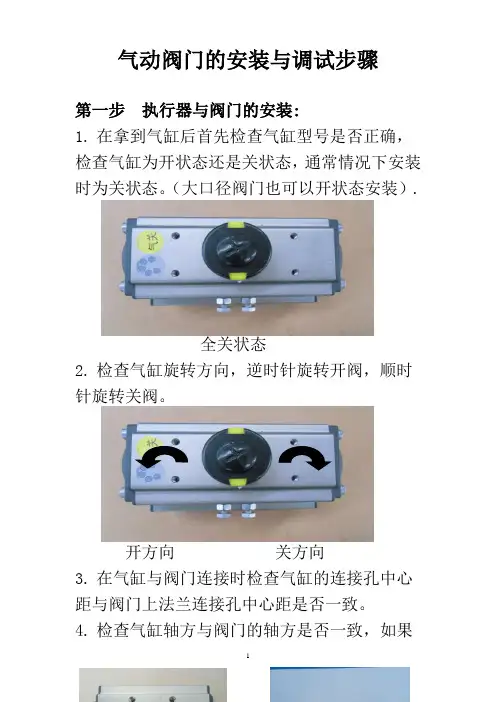

气动阀门的安装与调试步骤
第一步执行器与阀门的安装:1.在拿到气缸后首先检查气缸型号是否正确，检查气缸为开状态还是关状态，通常情况下安装时为关状态。
（大口径阀门也可以开状态安装）.全关状态2.检查气缸旋转方向，逆时针旋转开阀，顺时针旋转关阀。
开方向关方向3.在气缸与阀门连接时检查气缸的连接孔中心距与阀门上法兰连接孔中心距是否一致。
4.检查气缸轴方与阀门的轴方是否一致，如果轴方不一致可加装方套。
5.安装时气缸要与阀门状态保持一致。
（注意不能一个为开状态一个为关状态，否则阀门旋转方向会相反）。
阀门全关执行器全关状态6. 安装状态：（客户无特殊要求外）蝶阀与执行器成90度安装。
球阀与执行器安装为平行状态。
蝶阀安装状态球阀安装状态第二步安装电磁阀：（根据客户需求）1.在安装好气动执行器后如需要安装电磁阀，注意电磁阀上O型圈是否完好。
2.安装好以后通气看阀门是否为全闭状态，否则把电磁阀拆下旋转180度重新安装。
（无特殊要求安装后为全关状态）。
常闭状态常开状态第三步安装回信器：1. 首先要把气缸上端指示盖上螺丝拆下，回信器连接轴插入气缸中轴的凹槽内，然后固定好连接螺栓。
2. 打开回信器上盖，检查行程挡块是否与阀门开关相对应。
阀门全开时黄色挡块压下开关，阀门全关时红色挡块压下开关。
以及装上盖时，上盖上的指示也要与阀门开关一至。
全关全开位置全关位置指示全开状态全关状态第四步调试：1.在没有电磁阀的情况下，首先从一端通气，看阀门开或关的位置是否到位。
如果没有到位把相对应的限位螺丝向外放松一点，多少根据阀门位置相差多少来决定。
一个是开限位，一个是关限位。
通常情况下执行器左边通气为开阀，右边通气为关阀。
限位开关通常情况下，左边为开限位，右边为关限位。
（逆时针旋转行程放大，顺时针行程变小）。
（注：调整后应锁紧）开限位关限位A B通气开通气关2.在装上电磁阀以后，首先通气看阀门是否为全关状态，否则检查电磁阀及阀门安装状态。
使用电磁阀上手动开关调试，看阀门的全开和全关位置是否到位，行程如需调整，方法与上面一样。
气动调节阀的现场安装与维修及校准
目录1、绪论 (2)2、阀门安装前的检查和要求 (4)2、1阀门本体及填料、垫片等材质必须符合国家有关产品标准规定 (4)2、2阀门必须有产品合格证和制造厂的铭牌 (4)3、一般阀门常见的故障和处理方法 (5)3、1填料函泄漏 (5)3、2内泄与外泄 (5)3、3阀杆升降失灵阀杆升降失灵的原因 (5)3、4其他 (6)3、5预防方法 (6)4、气动调节阀的常见故障及处理方法 (7)4、1检修时的重点检查部位 (8)4、2气动用调节阀的日常维护 (8)4、3常见故障及产生的原因 (9)5、阀门的调试 (10)5、1 ABB TZID-C智能定位器阀门的调试 (10)5、2TZID-C系列智能定位器程序功能图解 (15)6、智能阀门定位器常见故障及现场处理 (16)7、应用和维护 (17)绪论在目前的大小型火电厂里，气动阀门的正常准确控制事关电厂的日常正常运行，可以说阀门中存在的任何问题都可能使机组跳机，所以掌握气动阀门的现场安装与调试是非常重要的，可以说这是检验一个热工人与是否合格的重要标准之一。
相对与气动阀门而言，气动阀动作力距比电动阀门大，气动阀门开关动作速度可以调整，结构简单，易维护，动作过程中因气体本身的缓冲特性，不易因卡住而损坏，但必须有气源，且其控制系统也比电动阀复杂。
气动阀采购时只明确规格、类别、工压就满足采购要求的作法，在当前市场经济环境里是不完善的。
因为气动阀制造厂家为了产品的竞争，各自均在气动阀统一设计的构思下，进行不同的创新，形成了各自的企业标准及产品个性。
因此在气动阀采购时较详尽的提出技术要求，与厂家协调取得共识，作为气动阀采购合同的附件是十分必要的。
在北仑电厂实习了几个月，让我对电厂的知道有了初步的了解，特别是阀门这部分，因为我主要做的就是阀门检修工作，可以说阀门是电厂重要的一部分，如果阀门不能正常运行，可以说电厂将会陷入瘫痪状态。
以下就对气动调节阀的现场安装与校准做一些简单的介绍。
气动元件的正确使用和维护保养
气动元件的正确使用和维护保养一套气动装置，如果不注意维护保养工作，就会过早损坏或频繁发生故障，使装置的使用寿命大大降低，在对气动装置进行维护保养时，应针对发现的事故苗头，及时采取措施，这样可减少和防止故障的发生，延长元件和系统的使用寿命。
因此，企业应制定气动装置的维护保养管理规范，加强管理教育，严格管理。
维护保养工作的中心任务是保证供给气动系统清洁干燥的压缩空气，保证气动系统的气密性，保证油雾润滑元件得到必要的润滑，保证气动元件和系统得到规定的工作条件（如使用压力，电压等），以保证气动执行机构按预定的要求进行工作。
油雾器最好选用一周补油一次的规格，补油时，要注意油量减少情况。
若耗油量太少，应重新调整滴油量，调整后滴油量仍减少或不滴油，应检查油雾器进出口是否装反，油道是否堵塞，所选油雾器的规格是否合适。
每月每季度的维护工作应比每日和每周的维护工作更仔细，但仍限于外部能够检查的范围。
其主要内容是：仔细检查各处泄露情况，紧固松动的螺钉和管接头，端子台检查换向阀排出空气的质量，检查各调节部分的灵活性，检查指示仪表的正确性，检查电磁阀切换动作的可靠性，检查气缸活塞杆的质量以及一切从外部能够检查的内容。
维护工作可以分为经常性的维护工作和定期的维护工作。
前者是指每天必须进行的维护工作，后者可以是每周，每月或每季度进行的维护工作。
维护工作应有记录。
维护工作应有记录，以利于今后的故障诊断和处理。
检查漏气时应采用在各个检查点涂肥皂液等办法，因其显示漏气的效果比听声音更灵敏。
//检查换向阀排出空气的质量时应注意如下三方面：一是了解排气中所含润滑油是否适度，其方法是将一张清洁的白纸放在换向阀的排气口附近，阀在工作三至四个循环后，若白纸上只有很轻的斑点，表明润滑良好，二是了解排气中是否含有冷凝水，三是了解不该排气的排气口是否有漏气。
少量漏气预示着元件的早期损伤（间隙密封阀存在微漏是正常的）。
若润滑不良，化工泵应考虑油雾器的安装位置是否合适，所选规格是否恰当，滴油量调节得是否合理及管理方法是否符合要求，若有冷凝水排出，应考虑过滤器的位置是否合适，各类除水元件实际和选用是否合理，冷凝水管理是否符合要求。
气压传动系统的安装调试使用及维护.
压力降很 大（流量 不Байду номын сангаас）
溢流口总 是漏气
①阀口径小 ②阀下部积存冷凝水；阀内混入异物
①溢流阀座有伤痕（溢流式） ②膜片破裂 ③二次压力升高 ④二次侧背压增高 ①密封件损伤 ②弹簧松弛 ①弹簧的弹力减弱，弹簧错位 ②阀体的中心，阀杆的中心错位 ③因空气消耗量周期变化使阀不断开启、关 闭，与减压阀引起共振
14.2 气动系统的使用与维护
二、压缩空气的污染及防止方法 2．油分 这里是指使用过的因受热而变质的润滑油。压缩机使用的 一部分润滑油成雾状混入压缩空气中，受热后引起汽化随压缩 空气一起进入系统，将使密封件变形，造成空气泄漏，摩擦阻 力增大，阀和执行元件动作不良，而且还会污染环境。 清除压缩空气中油分的方法有：较大的油分颗粒，通过除 油器和空气过滤器的分离作用同空气分开，从设备底部排污阀 排除。较小的油分颗粒，则可通过活性炭吸附作用清除。
14.1 气动系统的安装与调试
14.1.1 气动系统的安装
二、元件的安装 1．应注意阀的推荐安装位置和标明的安装方向。 2．逻辑元件应按控制回路的需要，将其成组地装在底板上， 并在底板上开出气路，用软管接出。 3．移动缸的中心线与负载作用力的中心线要同心，否则引 起侧向力，使密封件加速磨损，活塞杆弯曲。 4．各种自动控制仪表，自动控制器，压力继电器等，在安 装前应进行校验。
14.1 气动系统的安装与调试
14.1.2 气动系统的调试 一、调试前的准备
1．要熟悉说明书等有关技术资料，力求全面了解系统的原 理、结构、性能和操作方法。 2．了解元件在设备上的实际位置，需要调整的元件的操作 方法及调节旋钮的旋向。 3．准备好调试工具等。 二、空载时运行 一般不少于2小时，注意观察压力、流量、温度的变化，如 发现异常应立即停车检查。待排除故障后才能继续运转。 三、负载试运转 负载试运转应分段加载，运转一般不少于4小时，分别测出 有关数据，记入试运转记录。
一篇搞定气动执行器的安装、调试、故障分析与日常维护
一篇搞定气动执行器的安装、调试、故障分析与日常维护在机械操作中，气动执行器起着至关重要的作用，这就要求大家对气动执行器的安装、调试、维护和故障分析有所了解，只有正确的安装操作和必要的维护保养，才能使阀门维护工作达到应有的效果和应用的目的。
安装与调试一执行器与阀门的安装1. 在拿到气缸后首先检查气缸型号是否正确，检查气缸为开状态还是关状态，通常情况下安装时为关状态。
（大口径阀门也可以开状态安装）.2. 检查气缸旋转方向，逆时针旋转开阀，顺时针旋转关阀。
3. 在气缸与阀门连接时检查气缸的连接孔中心距与阀门上法兰连接孔中心距是否一致。
4. 检查气缸轴方与阀门的轴方是否一致，如果轴方不一致可加装方套。
5. 安装时气缸要与阀门状态保持一致。
（注意不能一个为开状态一个为关状态，否则阀门旋转方向会相反）。
6. 安装状态：（无特殊要求外）蝶阀与执行器成90度安装。
球阀与执行器安装为平行状态。
二安装电磁阀（根据需求）1. 在安装好气动执行器后如需要安装电磁阀，注意电磁阀上O型圈是否完好。
2. 安装好以后通气看阀门是否为全闭状态，否则把电磁阀拆下旋转180度重新安装。
（无特殊要求安装后为全关状态）。
三安装回信器1. 首先要把气缸上端指示盖上螺丝拆下，回信器连接轴插入气缸中轴的凹槽内，然后固定好连接螺栓。
2. 打开回信器上盖，检查行程挡块是否与阀门开关相对应。
阀门全开时黄色挡块压下开关，阀门全关时红色挡块压下开关。
以及装上盖时，上盖上的指示也要与阀门开关一至。
四调试1. 在没有电磁阀的情况下，首先从一端通气，看阀门开或关的位置是否到位。
如果没有到位把相对应的限位螺丝向外放松一点，多少根据阀门位置相差多少来决定。
一个是开限位，一个是关限位。
通常情况下执行器左边通气为开阀，右边通气为关阀。
限位开关通常情况下，左边为开限位，右边为关限位。
（逆时针旋转行程放大，顺时针行程变小）。
（注：调整后应锁紧）2. 在装上电磁阀以后，首先通气看阀门是否为全关状态，否则检查电磁阀及阀门安装状态。
液压气动系统的安装、调试、使用与维护
电气系统的调试
检查电源和信号线路连接是否正 确，无短路、断路和极性错误。
对传感器、执行器和控制器等进 行功能测试，确保信号传输准确
无误。
对系统进行电气性能测试，如电 压、电流、电阻和电容等参数的
测量和调整。
系统调试的注意事项
遵循安全操作规程， 确保人员安全。
液压气动系统的应用领域
01
02
03
工业自动化生产线
用于各种机械手、装配线、 加工设备的驱动和控制。
航空航天领域
用于飞行器的起落架、襟 翼、减速板等机构的驱动 和控制。
汽车制造领域
用于刹车的制动系统、悬 挂系统、转向系统等机构 的驱动和控制。
液压气动系统的组成与工作原理
组成
液压气动系统通常由动力元件、执行 元件、控制元件和辅助元件等部分组 成。
常见故障诊断与排除
压力异常
检查液压油是否充足、溢流阀是否正常工作、管道是否有泄漏等， 根据情况进行调整或更换元件。
动作异常
检查电机、泵、阀等元件是否正常工作，调整相关参数或更换故障 元件。
噪音与振动
检查系统是否存在噪音与振动，分析原因并采取相应措施进行排除， 如更换油液、清洗滤油器等。
维修与保养的注意事项
调试前的准备工作
01
检查系统安装是否符合 设计要求，确保管路连 接正确、无泄漏。
02
核对设备清单，确保所 有元件和附件齐全。
03
确保电源、气源和液压 油等能源供应正常。
04
制定调试计划和安全操 作规程，准备必要的工 具和测量仪器。
液压系统的调试
检查液压油是否清洁，符 合系统要求。
气动调节阀安装与维修
气动调节阀安装与维修摘要：本文从气动调节阀安装前的检查、安装原则、安装形式、安装方位的选择以及调节阀的维护等方面论述了调节阀的安装与维修技术要点，指出在信息时代，气动安全阀安装与维修的新概念就是要大力研发智能型、网络化的新型调节阀，提高安装、维修效率，加强对调节阀的在线实时监控。
关键词：气动调节阀，安装，维修，新概念山能气动调节阀主要包括气动直行程调节阀、气动角行程调节阀、气动直行程切断阀和气（液）动角行程切断阀。
它们的正确安装与正确选择同等重要，安装的好坏是关系到操作性能、安全程度、成本高低的头等大事。
调节阀必须严格按照工艺要求和控制系统要求进行安装，一旦阀门产生故障，将导致火灾、爆炸、中毒等严重事故和人身伤害，损失是无法计算的，因此，我们不能掉以轻心。
1、安装前的检查在安装调节阀之前，应该检查调节阀的产品质量，从外观检查开始，再检查运输过程中零件和附件有无丢失，有无合格证，必要时进行静态特性的检查或专项检查。
2、安装原则（1）气动调节阀安装位置，距地面要求有一定的高度，阀的上、下要留有一定空间，以便进行阀的拆装和修理。
对于装有气动阀门定位器和手轮的调节阀，必须保证操作、观察和调整方便。
（2）调节阀应安装在水平管道上，并上下与管道垂直，一般要在阀下加以支撑，保证稳固可靠。
对于特殊场合下，需要调节阀水平安装在竖直的管道上时，也应将调节阀进行支撑（小口径调节阀除外）。
安装时，要避免给调节阀带来附加应力，如管道与阀不同心或法兰不平行等。
（3）阀的工作环境温度要在（－30～+ 60）℃，相对湿度不大于95%。
因调节阀的薄膜和密封环等橡胶制品零件在低温时易硬化变脆、高温时老化，所以在安装时应注意安装位置，离开加热炉、高温管道。
（4）调节阀前后位置应有直管段，阀前后直管段长度不小于10倍的管道直径（1 0D），以避免阀的直管段太短而影响流量特性。
（5）调节阀的口径与工艺管道不同时，应采用异径管连接。
在小口径调节阀安装时，可用螺纹连接。
气动元件的调试与维护
2、环境的温度
初期故障
•温度高于60℃以上（流体及环境温度）
密封圈、垫片的劣化 电磁线圈的功率下降 过滤器、油雾气水杯破损
用备用品交换（2通阀、缸） 安装在常温下，用备用品交换（2通阀） 用金属杯替换
磁性开关破损，磁铁消磁
考虑用磁性开关以外的其它传感器
•温度低于5 60℃以下 气缸、阀的润滑不良
用备用品交换
油雾器最好每周补油一次。每次补油应注意油量消耗 情况，如耗油过多或过少请检查滴油数是否正常，如滴油数 正常请选用合适的油雾器。
2020年8月9日10时23分
季度的维护工作
元件 自动排水器 过滤器 减压阀 压力表 安全阀 压力开关 换向阀的排气口 电磁阀 速度控制阀 气缸
空压机
维护内容 能否自动排水、手动操作装置能否正常动作 过滤器两侧压差是否超过允许压降 旋转手柄，压力可否调节。系统压力为零时，压力表指针能否回零 观测压力表指示值是否正常 使压力高于设定压力，观察安全阀能否溢流 在最高和最低设定压力，观测压力开关能否正常动作 查油雾的喷出量，有无冷凝水排出，有无漏气 线圈温升、切换动作是否正常 调节节流阀开度，能否对气缸速度进行有效调节 动作是否平稳，速度及循环周期有无明显变化，气缸安装架是否松动和 异常变形，活塞杆连接有无松动、漏气，活塞杆表面有无锈蚀、划伤、 偏磨 入口过滤网是否堵塞
阀与缸之间的配管不得漏气，要仔细检查
2020年8月9日10时23分
共同注意事项
配管
警告 ④管接头的螺纹拧入 把管接头拧入阀上，请按以下方法紧固。 1)M5的场合 。 ①使用本公司接头的场合，按下述要领拧入。用手拧入后，再用工具增拧 1／6圈。但是，使用微型接头的场合，用手拧入后，再用工具增拧1／4圈。 另外，万向弯头、万向三通等密封垫有两处的场合，应增拧2个1／2圈。 注)螺纹拧入过度，接头螺纹部会折断或密封垫发生变形，造成漏气。螺纹 拧得不紧，螺纹连接处松动造成漏气。 ②使用本公司以外的接头的场合，请遵守该接头制造厂家的使用要求。 2)Rc(PT)螺纹的场合 按下表中的合适的紧固力矩安装
第14章__常见气动系统安装调试和维护
⑴机械部分动作经检查完全正常后,方可进行气动回路的调试。 ⑵在调试气动回路前，首先要仔细阅读气动回路图。 阅读气动回路图时应注意下面几点： 1)阅读程序框图。通过阅读程序框图大体了解气动回路的概况和动 作顺序及要求等。 2)气动回路图中表示的位置(包括各种阀、执行元件的状态等)均为 停机时的状态。因此，要正确判断各行程发信元件，如机动行程阀或非 门发信元件此时所处的状态。 3)详细检查各管道的连接情况。在绘制气动回路图时，为了减少线 条数目，有些管路在图中并未表示出来，但在布置管路时却应连接上。 在回路图中，线条不代表管路的实际走向。只代表元件与元件之间的联 系与制约关系。
第14章
气动系统安装调试和维护
14.3.2 空载试运转
空载试运转不得少于2h，注意观察压力、流量、温度的变化。 如果发现异常现象．应立即停车检查，待排除故障后才能继续试运
转。
14.3.3 负载试运转
负载试运转应分段加载，运转不得少于4h，要注意油位、摩擦 部位的温升等变化。在调试中应作好记录，以便总结经验，找出问 题。
3）熟悉元件控制机构的操作特点,要注意各元件调节手柄的旋向
与压力、流量大小变化的关系,严防调节错误造成事故。 4）系统使用中应定期检查各部件有无异常现象,各连接部位有无
松动；油雾器、气缸、各种阀的活动部位应定期加润滑油。
第14章
气动系统安装调试和维护
5）阀的密封元件通常用丁腈橡胶制成，应选择对橡胶无腐蚀作用 的透平油作为润滑油（ISOVG32）。即使对无油润滑的元件，一但用
14.4.1 气动系统使用注意事项 14.4.2 气动系统的定期维护
第14章
气动系统安装调试和维护
14.1 管道的安装与调试
第14章气动回路与气动系统的使用维护
第1４章气动回路与气动系统的使用维护 气动回路与气动系统的使用维护
习题与思考题
如图所示为气动夹紧系统 气动回路，其动作循环为： 垂直缸活塞杆下行将工件 压紧，之后两侧的气缸活 塞杆再同时前进，对工件 进行两侧夹紧，然后进行 钻削加工，最后各缸退回， 松开工件。请分析其工作 过程。
第1４章气动回路与气动系统的使用维护 气动回路与气动系统的使用维护
第1４章气动回路与气动系统的使用维护 气动回路与气动系统的使用维护
§14-1压力控制回路
压力控制回路的作用： 压力控制回路的作用：是对系统压力进行
调节和控制的回路。在气动控制系统中，进 行压力控制主要有两种。
压力控制回路的分类： 压力控制回路的分类：
１）一是控制一次压力，提高气动系统工作 的安全性。用于控制空压站气罐中的气体ቤተ መጻሕፍቲ ባይዱ力使
第1４章气动回路与气动系统的使用维护 气动回路与气动系统的使用维护
§ 14-4气液联动回路 气液联动回路
二、采用气液阻尼缸的气液联动控制回路 图14－9b为采用气液阻尼缸的气液联动控制 回路。此回路采用两缸串联形式，调节连接 液压缸两腔回路中设置的单向节流阀即可实 现速度控制。 图14－9c为采用气液阻尼缸的速度控制回路。 此回路采用两缸并联形式，调节连接液压缸 的单向节流阀就可实现速度控制。调节螺母， 可以改变气缸由快进变为慢进的变速位置。 该回路具有比串联形式结构紧凑，气、液不 易相混的优点。
§14-2换向回路
作用：用换向阀控制压缩空气的流动方向， 来实现控制执行机构运动方向的回路。 一、单作用气缸换向回路 控制单作用气缸的换向一般采用一个二位三 通换向阀。
a b 图14－4单作用气缸换向回路
第1４章气动回路与气动系统的使用维护 气动回路与气动系统的使用维护
气动阀门的安装与调试步骤57417
气动阀门的安装与调试步骤574171.准备工作：(1)根据工艺需求选择合适的气动阀门型号和规格，并确保阀门符合工艺参数要求。
(2)检查阀门零部件，确保无损坏、缺陷和杂质。
(3)准备必要的工具和设备，如扳手、扳手、测量工具等。
2.安装准备：(1)清洁安装位置，确保无杂物、油污和灰尘等。
(2)根据管路尺寸调整阀门尺寸，并确保管路连接符合标准。
(3)检查阀门密封面，确保清洁，防止泄漏。
3.安装阀门：(1)调整手动操作机构，确保阀门处于关闭状态。
(2)将阀门安装在管道上，根据阀门连接方式进行连接，如法兰连接、螺纹连接等。
(3)使用扳手和扳手适当固定阀门，确保紧固力均匀。
4.连接气动执行机构：(1)确定气动执行机构的安装位置，并将其连接到阀门上。
(2)根据气动执行机构的型号和安装要求，分别连接气缸和气控元件。
(3)使用扳手适当固定气动执行机构和气控元件，确保紧固力均匀。
5.连接气源和控制信号：(1)根据现场气源和控制信号的要求，连接气源接口和控制信号线。
(2)使用扳手适当固定气源接口和控制信号线，确保紧固力均匀。
(3)进行气源和控制信号的测试，确保无泄漏和故障。
6.调试阀门：(1)开启气源，给气动阀门供气，并观察阀门的动作情况。
(2)根据工艺要求，调节气源压力和控制信号，验证阀门的开闭动作是否符合工艺要求。
(3)使用合适的测量工具对阀门进行调试，如流量计、压力表等。
(4)检查阀门是否有异响、漏气、堵塞等现象，并进行相应处理。
7.阀门的稳定性测试：(1)在阀门调试稳定后，对阀门进行长时间运行测试，观察阀门的开闭动作是否正常。
(2)检查阀门是否有渗漏和异响等现象，及时进行处理和维护。
(3)记录阀门的运行数据和维护情况，以备日后参考和维护。
需要注意的是，在气动阀门的安装和调试过程中，应严格遵守相关安全操作规程，并由专业人员进行操作，以确保工艺安全和设备正常运行。
