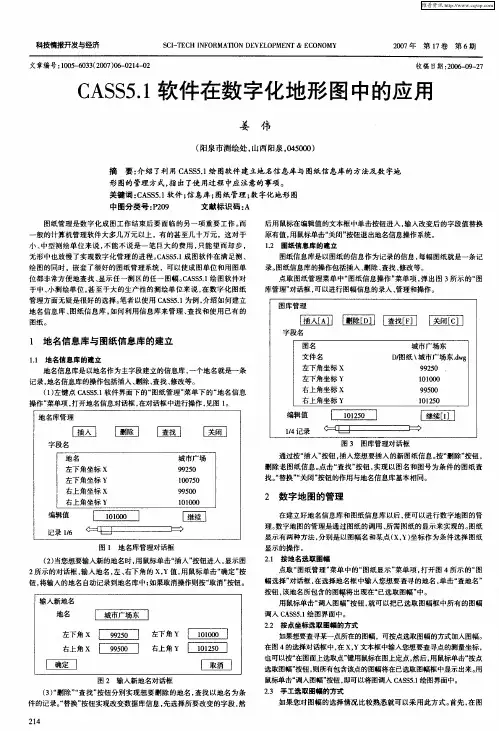

CASS5
CASS5.1软件在数字化地形图中的应用
地名信 息库 、 图纸信 息库 ， 如何利用信 息库来管理 、 查找和使用 已有 的
图纸 。
圆
字 段 名 图 名
圃
匡囫
医面团
城市广场东
１ 地名信 息库 与图纸信 息库 的建立
１１ 地名信息库 的建立 ．
文件名 左下角坐标 ｘ 左下角坐标 Ｙ
Ｄ图纸 、 ， 城市广场东． ｇ ｄ ｗ
２０ 年 第 １ 卷 第 ６ ０７ ７ 期
收稿 日期 ：０ ６ ０— ７ ２０ — ９ ２
Ｃ Ｓ ５１ Ａ Ｓ ． 软件在数字化地形 图中的应用
姜 伟
（ 阳泉市测绘处 ， 山西阳泉 ，４ ０ ０ ０５０ ）
摘 要： 介绍 了利用 Ｃ Ｓ ５１ 图软件建立地名信 息库 与图纸信 息库的方法及数字地 Ａ Ｓ ．绘
１ 图纸信息库的建立 ． ２
图纸管理 是数字化成 图工 作结束后要 面临 的另一 项重要工作 。 而
一
般 的计 算机管理软件大多几万元以上 ， 的甚至几十万元 ，这对于 有
小、 中型测 绘单位来说 ， 能不说是一 笔 巨大的费用 ， 能望而却 步 ， 不 只 无形 中也 放慢 了实现数字化管理 的进程。 Ａ Ｓ ． 成 图软 件在 满足测 、 Ｃ Ｓ５ １ 绘 图的同时 ， 嵌套 了很好的图纸管理系统 ，可以使成图单位和用 图单 位 都非 常方便地 查找 、 显示 任一测区的任一 图幅。 Ａ Ｓ ． 绘图软件对 Ｃ Ｓ ５１ 于中、 小测绘单位 ， 至于大 的生产 性的测绘单 位来说 ， 甚 在数字 化图纸
管理方 面无疑是很好 的选择。 笔者 以使用 Ｃ Ｓ ５１为例 ， Ａ ｓ． 介绍如何建立
图纸信息库是以图纸的信息作 为记录 的信息 ， 每幅图纸就是一条记 录。 图纸信息库的操作包括插入 、 、 删除 查找 、 修改等 。 点取 图纸 管理菜单 中“ 图纸信息操作” 菜单项 ， 弹出图 ３ 所示 的“ 图 库管理 ” 对话框 ， 可以进行图幅信息 的录入 、 和操作。 管理 图库管理
南方CASS测量软件使用方法
南方CASS测量软件使用方法1.软件安装和启动：-将南方CASS测量软件安装到计算机上，并确保计算机满足软件的最低运行要求。
-双击桌面上的软件图标或在开始菜单中找到软件图标并单击启动软件。
2.数据导入：-在软件主页面选择“数据导入”选项，选择要导入的数据文件或文件夹。
-单击“打开”按钮导入数据文件。
支持的数据格式包括CSV、TXT和NFX等。
-数据导入后，软件会自动对数据进行解析和处理，显示在软件的数据列表中。
-点击“确定”保存修改后的数据。
4.数据处理和分析：-在软件主页面选择“数据处理”选项，选择需要进行的数据处理和分析操作。
-根据需要选择数据平差、坐标转换、高程计算、尺度变换等功能。
-在数据处理界面进行参数设置，并选择要处理的数据列表和文件。
-单击“运行”按钮开始进行数据处理和分析。
5.数据输出和导出：-在数据处理完成后，选择“数据输出”选项，选择需要输出和导出的数据格式。
- 支持的输出格式包括TXT、CSV、Excel等常见格式。
-设置输出文件保存的路径和文件名，并单击“导出”按钮进行导出。
6.报告生成和打印：-在软件主页面选择“报告生成”选项，选择需要生成和打印的报告模板。
-根据需要设置报告的标题、日期、单位等信息。
-点击“生成报告”按钮生成报告，可以选择保存为PDF文件或直接打印。
7.高级功能使用：-南方CASS测量软件还提供了一些高级功能，如无人机航测图像处理、三维模型重建等。
-在软件主页面选择“高级功能”选项，选择需要使用的高级功能。
-根据功能需要进行相应的设置和操作，完成后保存或导出结果。
南方CASS系列教程
南方CASS系列教程
CASS的教程涵盖了以下几个方面的知识：
1.系统仿真基础：教程首先介绍了系统仿真的基础知识，包括系统模型的建立、仿真理论、仿真步骤等内容。
学生可以通过这部分教程了解系统仿真的基本概念和流程。
2. 仿真软件介绍：CASS教程还介绍了常用的仿真软件，如MATLAB、Simulink、Arena等。
每个软件的特点、功能和应用场景都会有详细的说明和演示。
学生可以通过这部分教程学习如何使用不同的仿真软件来进行系统仿真。
3. 系统建模方法：CASS教程详细介绍了系统建模的方法和技巧，如离散事件仿真、连续仿真、Agent-based仿真等。
每种方法都配有实例和案例分析，帮助学生理解和掌握各种建模方法。
4.仿真案例分析：CASS教程还提供了一些典型的仿真案例分析，如车辆交通仿真、物流系统仿真、供应链仿真等。
每个案例都包含了问题的背景、仿真模型的建立和结果的分析，学生可以通过分析这些案例，掌握如何应用系统仿真解决实际问题。
5.仿真实验：CASS教程还包含了一些仿真实验，学生可以根据教程提供的实验指导，使用相关的仿真软件进行实验。
这些实验涵盖了系统仿真的不同方面，帮助学生巩固所学的知识并培养解决实际问题的能力。
总的来说，南方CASS系列教程提供了全面且系统的关于计算机辅助系统仿真的知识与实践指导。
学生可以通过学习这些教程，了解仿真的基本原理、掌握常用的仿真工具与方法，从而能够应用系统仿真技术进行系
统分析和性能评估。
这对于培养学生的工程实践能力和创新思维具有重要的意义。

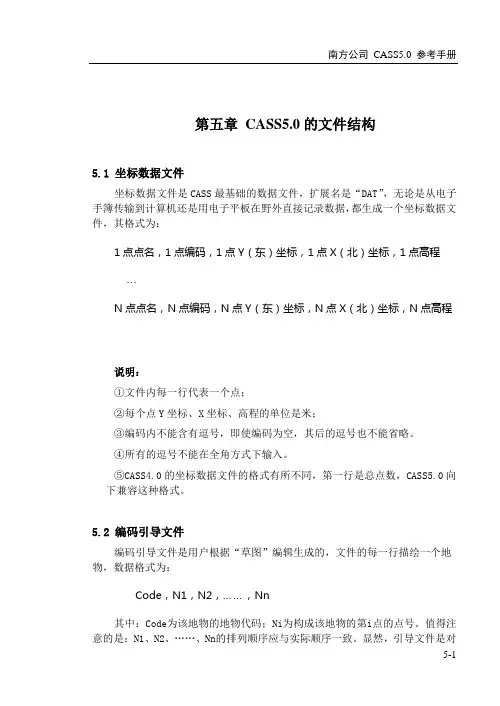

CASS第五章
第五章CASS5.0的文件结构5.1 坐标数据文件坐标数据文件是CASS最基础的数据文件，扩展名是“DAT”，无论是从电子手簿传输到计算机还是用电子平板在野外直接记录数据，都生成一个坐标数据文件，其格式为：1点点名，1点编码，1点Y（东）坐标，1点X（北）坐标，1点高程…N点点名，N点编码，N点Y（东）坐标，N点X（北）坐标，N点高程说明：①文件内每一行代表一个点；②每个点Y坐标、X坐标、高程的单位是米；③编码内不能含有逗号，即使编码为空，其后的逗号也不能省略。
④所有的逗号不能在全角方式下输入。
⑤CASS4.0的坐标数据文件的格式有所不同，第一行是总点数，CASS5.0向下兼容这种格式。
5.2 编码引导文件编码引导文件是用户根据“草图”编辑生成的，文件的每一行描绘一个地物，数据格式为：Code，N1，N2，……，Nn其中：Code为该地物的地物代码；Ni为构成该地物的第i点的点号。
值得注意的是：N1、N2、……、Nn的排列顺序应与实际顺序一致。
显然，引导文件是对无码坐标数据文件的补充，二者结合即可完备地描述地图上的各个地物。
5.3 权属引导文件该文件的作用是以宗地为单位描述权属信息及界址点信息。
它与坐标数据文件结合可生成权属信息文件。
其格式如下：宗地号，宗地名，土地类别，界址点号，界址点号，……，界址点号，E宗地号，宗地名，土地类别，界址点号，界址点号，……，界址点号，E……宗地号，宗地名，土地类别，界址点号，界址点号，……，界址点号，EＥ说明：①每行描述一宗地，行尾的字母E为宗地结束标志；②最后一行只有一个字母E，为文件结束标志；③宗地号的编号方法：宗地号 = 街道号(地籍区号) + 街坊号(地籍子区) + 宗地号(地块号)系统默认： 3位数字(XXX) 2位数字(XX) 5位数字(XXXXX)街道号和街坊号的位数可通过地籍参数配置给定。
5.4 权属信息文件该文件内容包括宗地号、宗地名、土地类别、界址点及其坐标等。
CASS实验指导书(实验五)
实验五 CASS8.0在工程中的应用本章主要讲述CASS8.0在工程中的应用,其中包括基本几何要素的查询、土方量的计算、断面图的绘制、公路曲线设计、面积应用以及如何进行图数转换。
5.1 基本几何要素的查询本节主要介绍如何查询指定点坐标，查询两点距离及方位，查询线长，查询实体面积。
首先打开任一已有.dwg图像，如STUDY.DWG。
5.1.1查询指定点坐标用鼠标点取“工程应用”菜单中的“查询指定点坐标”。
用鼠标点取所要查询的点即可。
也可以先进入点号定位方式，再输入要查询的点号说明:系统左下角状态栏显示的坐标是迪卡尔坐标系中的坐标，与测量坐标系的X和Y的顺序相反。
用此功能查询时，系统在命令行给出的X、Y是测量坐标系的值。
5.1.2查询两点距离及方位用鼠标点取“工程应用”菜单下的“查询两点距离及方位”。
用鼠标分别点取所要查询的两点即可。
也可以先进入点号定位方式，再输入两点的点号。
说明：CASS8.0所显示的坐标为实地坐标，所以所显示的两点间的距离为实地距离。
5.1.3查询线长用鼠标点取“工程应用”菜单下的“查询线长”。
用鼠标点取图上曲线即可。
5.1.4查询实体面积选择“工程应用”菜单下的“查询实体面积”，用鼠标点取待查询的实体的边界线或内部点即可，要注意实体应该是闭合的，如房子、菜地等。
5.2土方量的计算5.2.1 DTM法土方计算由DTM模型来计算土方量是根据实地测定的地面点坐标（X，Y，Z）和设计高程，通过生成三角网来计算每一个三棱锥的填挖方量，最后累计得到指定范围内填方和挖方的土方量，并绘出填挖方分界线。
DTM法土方计算共有两种方法，一种是进行完全计算，一种是依照图上的三角网进行计算。
完全计算法包含重新建立三角网的过程，又分为“根据坐标计算”和“根据图上高程点计算”两种方法；依照图上三角网法直接采用图上已有的三角形，不再重建三角网。
下面分述三种方法的操作过程：1. 根据坐标计算●用复合线/多段线（命令：ＰＬ）画出所要计算土方的区域，一定要闭合，但是尽量不要拟合。

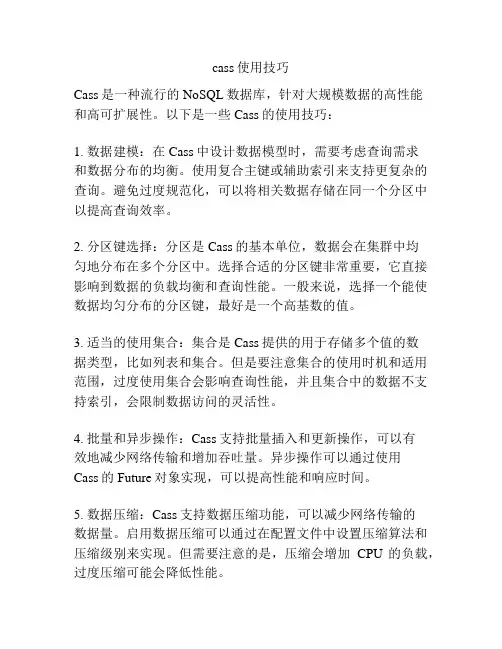

cass使用技巧
cass使用技巧Cass是一种流行的NoSQL数据库，针对大规模数据的高性能和高可扩展性。
以下是一些Cass的使用技巧：1. 数据建模：在Cass中设计数据模型时，需要考虑查询需求和数据分布的均衡。
使用复合主键或辅助索引来支持更复杂的查询。
避免过度规范化，可以将相关数据存储在同一个分区中以提高查询效率。
2. 分区键选择：分区是Cass的基本单位，数据会在集群中均匀地分布在多个分区中。
选择合适的分区键非常重要，它直接影响到数据的负载均衡和查询性能。
一般来说，选择一个能使数据均匀分布的分区键，最好是一个高基数的值。
3. 适当的使用集合：集合是Cass提供的用于存储多个值的数据类型，比如列表和集合。
但是要注意集合的使用时机和适用范围，过度使用集合会影响查询性能，并且集合中的数据不支持索引，会限制数据访问的灵活性。
4. 批量和异步操作：Cass支持批量插入和更新操作，可以有效地减少网络传输和增加吞吐量。
异步操作可以通过使用Cass的Future对象实现，可以提高性能和响应时间。
5. 数据压缩：Cass支持数据压缩功能，可以减少网络传输的数据量。
启用数据压缩可以通过在配置文件中设置压缩算法和压缩级别来实现。
但需要注意的是，压缩会增加CPU的负载，过度压缩可能会降低性能。
6. 分布式查询：在Cass中执行查询时，要尽量避免全表扫描。
可以使用分区键或辅助索引来限制查询的数据范围，优化查询性能。
此外，可以使用异步查询和分页查询来处理大量数据。
7. 负载均衡和容错性：Cass支持自动的负载均衡和故障转移，在集群中有多个节点时，可以自动将请求路由到合适的节点。
要确保节点的健康状态和网络连接，监控集群的状态并做适当的调整。
8. 安全性和权限控制：要保护Cass数据库的安全性，需要设置合适的权限和访问控制。
使用Cass提供的身份验证和授权功能，限制用户的访问权限和操作权限，以防止未经授权的访问和数据泄漏。
以上是一些Cass的使用技巧，希望对您有所帮助。
南方CASS5.0 安装说明
1.1.1硬件环境·CPU：Pentium 133以上·内存：64MB的RAM（最少32MB）·硬盘存储空间：至少130MB的硬盘存储空间至少64MB的剩余空间·显示驱动：至少256色、800x600的分辨率支持Windows的显示适配器·鼠标或其他指点设备1.1.2软件环境·操作系统：Windows NT4.0，Windows 9x/Me/2000/XP。
AutoCAD 2002/AutoCAD2000/AutoCAD R141.2 CASS5.0的安装1.2.1 AutoCAD2002的安装AutoCAD2002是美国AutoDesk公司的产品，用户需找相应代理商自行购买。
AutoCAD2002的主要安装过程如下：1．A utoCAD2002软件光盘放入光驱后执行SETUP程序，AutoCAD将出现图1-1所示信息。
启动安装向导程序。
2．稍等片刻后，弹出图1-2所示的信息，响应后单击Next按钮，弹出图1-3所示的信息。
图 1-1 安装向导窗口图1-2欢迎窗口3．1-3所示界面询问用户是否接受AUTODESK软件许可协议。
Print（打印）、I accept（接受）和I reject （拒收），单击“I accept”接受许可，响应后单击Next按钮，得到图1-4。
图1-3 软件许可协议窗口图1-4 序列号窗口4．图1-4所示的信息，要求用户键入软件的序列号和密匙，响应后单击Next按钮，弹出图1-5所示的信息。
5．图1-5所示界面要求用户确定此软件使用者的姓名、单位名称、软件销售商的名称及其电话。
在相应位置键入相应内容后单击Next按钮，得到图1-6。
图1-5 用户信息窗口图1-6安装类型窗口6．图1-6要求确定AutoCAD 2002的安装类型。
用户可以在Typical（典型）、Compact （简洁）、Custom（定制）和Full（完全）几种类型之间选择一种进行安装。
南方CASS简码
南方CASS简码K:未加固陡坎K1：加固陡坎K3：加固斜坡K4：不依比例石垄K5：石质的陡崖K6：双线干沟左边A99：散坟A98：独立坟F:一般房屋F1：小比例尺房屋F2：砼瓦房F3：建筑房屋F4：破坏房屋F5：棚房F6：简单房屋斜线G:架空的上水管道G1：架空的上水管道G2：地面的上水管道G3：地面下的上水管道G4：有管堤岸的上水管道X:等外公路X1：内部道路X2：小路X3：大车路虚线边X4：建筑中等外公路Q：等外公路Q1：内部道路Q2：小路Q3:大车路虚线边Q4:建筑中的等外公路Q5：地类界X5：地类界X6：乡镇已定界X7：县、县级市已定界X8：地区、地级市已定界X9：省、直辖市已定界W:依比例围墙W1:依比例围墙W2：栅栏、栏杆W3：铁丝网W4：篱笆W5：活树篱笆符号W6:不依比例围墙C：不埋石图根点C1：埋石图根点C2:导线点C3:小三角点C4：三角点C5：土堆上的三角点C6：土堆上的小三角点C7：天文点注记C8：水准点高程注记C9：GPS控制点C10：土堆上的导线点D:地面上的输电线D1：地面上的输电线D2：地面上的配电线D3:地面上的通信线H:旱地边界H1：稻田边界H2：花圃边界H3：天然草地边界H4：有林地边界H5：菜地边界H6：果园边界H7：水生经济作物地边界H8：大面积灌木林边界H9：大面积竹林边界B:旱地边界B 1：稻田边界B 2：花圃边界B 3：天然草地边界B 4：有林地边界B 5：菜地边界B 6：果园边界B 7：水生经济作物地边界B 8：大面积灌木林边界B 9：大面积竹林边界T：依比例一般铁路T1：不依比例一般铁路T2：依比例窄轨铁路T3：不依比例窄轨铁路T4：依比例轻便铁路T5：不依比例轻便铁路T6:依比例缆车轨道T7：不依比例缆车轨道T8：不依比例架空索道T9：过河缆索。
CASS5.0命令 内部编码
CASS5.0常用快捷命令CASS5.0系统 AutoCAD系统DD ——通用绘图命令 A ——画弧（ARC）V ——查看实体属性 C ——画圆（CIRCLE）S ——加入实体属性 CP ——拷贝（COPY）F ——图形复制 E ——删除（ERASE）RR ——符号重新生成 L ——画直线（LINE）H ——线型换向 PL ——画复合线（PLINE）KK ——查询坎高 LA ——设置图层（LAYER）X ——多功能复合线 LT ——设置线型（LINETYPE）B ——自由连接 M ——移动（MOVE）AA ——给实体加地物名 P ——屏幕移动（PAN）T ——注记文字 Z ——屏幕缩放（ZOOM）FF ——绘制多点房屋 R ——屏幕重画（REDRAW）SS ——绘制四点房屋 PE ——复合线编辑（PEDIT）W ——绘制围墙 K ——绘制陡坎XP ——绘制自然斜坡 G ——绘制高程点D ——绘制电力线 I ——绘制道路N ——批量拟合复合线 O ——批量修改复合线高WW ——批量改变复合线宽 Y ——复合线上加点J ——复合线连接 Q ——直角纠正CASS5.0内部编码CASS5.0绘图部分是围绕着符号定义文件WORK.DEF进行的，文件格式如下：CASS50编码，符号所在图层，符号类别，第一参数，第二参数，符号说明……END所有符号按绘制方式的不同分为0—20类别，各类别定义如下：1——不旋转的点状地物，如路灯，第一参数是图块名，第二参数不用；2——旋转的点状地物，如依比例门墩，第一参数是图块名，第二参数不用；3——线段（LINE），如围墙门，第一参数是线型名，第二参数不用；4——圆（CIRCLE），如转车盘，第一参数是线型名，第二参数不用；5——不拟合复合线，如栅栏，第一参数是线型名，第二参数是线宽；6——拟合复合线，如公路，第一参数是线型名，第二参数是线宽，画完复合线后系统会提示是否拟合；7——中间有文字或符号的圆，如蒙古包范围，第一参数是圆的线型名，第二参数是文字或代表符号的图块名，其中图块名需要以“gc”开头；8——中间有文字或符号的不拟合复合线，如建筑房屋，第一参数是圆的线型名，第二参数是文字或代表符号的图块名；9——中间有文字或符号的拟合复合线，如假石山范围，第一参数是圆的线型名，第二参数是文字或代表符号的图块名；10——三点或四点定位的复杂地物，如桥梁，用三点定位时，输入一边两端点和另一边任一点，两边将被认为是平行的；用四点定位时，应按顺时针或逆时针顺序依次输入一边的两端点和另一边的两端点；绘制完成会自动在ASSIST层生成一个连接四点的封闭复合线作为骨架线；第一参数是绘制附属符号的函数名，第二参数若为0，定三点后系统会提示输入第四个点，若为1，则只能用三点定位；11——两边平行的复杂地物，如依比例围墙，骨架线的一边是白色以便区分，第一参数是绘制附属符号的函数名，第二参数时缺省的两平行线间宽度，该值若为负数，运行时将不再提示用户确认默认宽度或输入新宽度；12——以圆为骨架线的复杂地物，如堆式窑，第一参数是绘制附属符号的函数名，第二参数不用；13——两点定位的复杂地物，如宣传橱窗，第一参数是绘制附属符号的函数名，第二参数如为0，会在ASSIST层上生成一个连接两点的骨架线；14——四点连成的地物，如依比例电线塔，第一参数是绘制附属符号的函数名，如不用绘制附属符号则为“0”，第二参数不用；15——两边平行无附属符号的地物，如双线干沟，第一参数是右边线的线型名，第二参数是左边线的线型名，16——向两边平行的地物，如有管堤的管线，第一参数是中间线的线型名，第二参数是两边线的距离；17——填充类地物，如各种植被土质填充，第一参数是填充边界的线型，第二参数若以“gc”开头，则是填充的图块名，否则是按阴影方式填充的阴影名，如果同时填充两种图块，如改良草地，则第二参数有两种图块的名字，中间以“-”隔开；18——每个顶点有附属符号的复合线，如电力线，第一参数是绘制附属符号的函数名，第二参数若为1，复合线将放在ASSIST层上作为骨架线。
cass软件教程
cass软件教程Cass软件是一款强大的计算机辅助设计（CAD）工具，为工程师和设计师提供了丰富的功能和工具，帮助他们创建复杂的三维模型和设计方案。
本教程将向您介绍Cass软件的一些基本操作和常见功能。
1. 创建新项目在打开Cass软件后，首先要创建一个新项目。
在主界面中，点击“新建项目”按钮。
在弹出的对话框中，可以设置项目的名称、保存路径和单位等信息。
点击“确定”按钮后，新项目将被创建。
2. 绘制线段在Cass软件中，可以使用线段工具来绘制直线。
在绘图工具栏中，选择线段工具。
然后在绘图区域内点击鼠标左键并拖动，即可绘制出一条直线。
释放鼠标左键后，线段将被绘制出来。
3. 创建曲线除了直线，Cass软件还支持绘制各种类型的曲线，如弧线、圆和椭圆等。
在绘图工具栏中，选择相应的曲线工具。
根据工具需要，再在绘图区域内点击鼠标左键并拖动，绘制出所需的曲线。
4. 3D建模Cass软件提供了丰富的三维建模功能，可以帮助用户创建复杂的三维模型。
在绘图工具栏中，选择建模工具，如绘制立方体或球体等。
按照工具的要求，在绘图区域内进行相应的操作，即可创建出需要的三维模型。
5. 编辑和修改在Cass软件中，可以对已有的图形进行编辑和修改。
选择编辑工具，然后点击需要编辑的图形。
在编辑模式下，可以对图形的形状、大小和位置等进行调整和修改。
6. 导出和保存一旦完成了设计和编辑工作，可以将项目导出或保存。
在菜单栏中，选择“文件”>“导出”或“保存”选项。
根据需要选择保存的格式和路径等参数，点击确认后，项目将被保存或导出。
以上是Cass软件的一些基本操作和常见功能。
通过学习和掌握这些技巧，您可以更好地使用Cass软件进行设计和建模工作。
CASS参数配置
CASS参数配置CASS（Columnar-All-Scasate-Store）是一款为OLAP（Online Analytical Processing，联机分析处理）而设计的分布式列存储系统。
它的目标是提供高性能的查询和分析能力，同时保持数据的一致性和可靠性。
CASS的参数配置非常重要，它决定了系统的性能、可靠性和扩展性。
下面是一些重要的CASS参数及其配置说明。
1. num_tokens：这个参数决定了集群中每个节点处理的数据量。
每个节点被分配一个或多个token，用于划分数据范围。
适当的num_tokens配置可以实现负载均衡和数据分布的一致性。
通常可以将num_tokens设置为2562. replication_factor：这个参数决定了数据的副本数。
CASS使用副本来保证数据的可靠性和容错能力。
通常可以将replication_factor设置为3，表示每个数据块有3个副本。
4. concurrent_reads和concurrent_writes：这两个参数分别设置了并发读取和并发写入的最大数量。
适当的并发数可以提高系统的吞吐量。
一般可以将concurrent_reads设置为32，concurrent_writes设置为165. memtable_flush_writers和memtable_total_space_in_mb：这两个参数分别设置了Memtable的刷新线程数和总空间。
Memtable是CASS用于缓存数据的内存结构，适当的配置可以提高读写性能。
一般可以将memtable_flush_writers设置为2，memtable_total_space_in_mb设置为10248. phi_convict_threshold：这个参数限制了Gossip协议中的失败检测。
Gossip协议是CASS用于节点之间的通信和状态同步的协议，适当的失败检测可以提高系统的可靠性。
CASS实用命令
这是程序命令程序在文件下为zdl.lsp.加载即可运行Ddptype :点的样式；LC :留当前层；JS :解锁；GC :关当前层；Y:复合线上加点；Ctrl+Z: 复合线上删点；Shift+右键：自由设置扑捉功能；Ch :查找图斑封闭面；E ：删除地物；M ：移动地物；X ，PL ：常用复合线；3：临时复合线；4 ：打开插入影象图；4：关闭插入影象图；6 ：显示图象前后顺序。
CASS2008系统AutoCAD系统DD ——通用绘图命令 A ——画弧（ARC）V ——查看实体属性 C ——画圆（CIRCLE）S ——加入实体属性 CP ——拷贝（COPY）F ——图形复制 E ——删除（ERASE）RR ——符号重新生成 L ——画直线（LINE）H ——线型换向 PL ——画复合线（PLINE）KK ——查询坎高 LA ——设置图层（LAYER）X ——多功能复合线 LT ——设置线型（LINETYPE）B ——自由连接 M ——移动（MOVE）AA ——给实体加地物名 P ——屏幕移动（PAN）T ——注记文字 Z ——屏幕缩放（ZOOM）FF ——绘制多点房屋 R ——屏幕重画（REDRAW）SS ——绘制四点房屋 PE ——复合线编辑（PEDIT）W ——绘制围墙K ——绘制陡坎XP——绘制自然斜坡G ——绘制高程点D ——绘制电力线I ——绘制道路N ——批量拟合复合线O ——批量修改复合线高WW——批量改变复合线宽Y ——复合线上加点J ——复合线连接Q ——直角纠正Cad命令一览表下面是Auto CAD 命令一览表,其中带有撇号(`)前缀的命令可以透明地执行。
（注：以下提供的命令仅供参考，若与实际有出入，敬请参阅AUTOCAD有关资料）。
CASS代码
附录A CASS5.0的野外操作码CASS5.0的野外操作码由描述实体属性的野外地物码和一些描述连接关系的野外连接码组成。
CASS5.0专门有一个野外操作码定义文件jcode.def，该文件是用来描述野外操作码与CASS5.0内部编码的对应关系的，用户可编辑此文件使之符合自己的要求，文件格式为：野外操作码，CASS5.0编码……END野外操作码的定义有以下规则：①野外操作码有1-3位，第一位是英文字母，大小写等价，后面是范围为0-99的数字，无意义的0可以省略，例如，A和A00等价、F1和F01等价。
②野外操作码后面可跟参数，如野外操作码不到3位，与参数间应有连接符“-”，如有3位，后面可紧跟参数，参数有下面几种：控制点的点名；房屋的层数；陡坎的坎高等。
③野外操作码第一个字母不能是“P”，该字母只代表平行信息。
④Y0、Y1、Y2三个野外操作码固定表示圆，以便和老版本兼容。
⑤可旋转独立地物要测两个点以便确定旋转角。
⑥野外操作码如以“U”，“Q”，“B”开头，将被认为是拟合的，所以如果某地物有的拟合，有的不拟合，就需要两种野外操作码。
⑦房屋类和填充类地物将自动被认为是闭合的。
⑧房屋类和符号定义文件第14类别地物如只测三个点，系统会自动给出第四个点。
⑨对于查不到CASS编码的地物以及没有测够点数的地物，如只测一个点，自动绘图时不做处理，如测两点以上按线性地物处理。
CASS5.0系统预先定义了一个JCODE.DEF文件，用户可以编辑JCODE.DEF文件以满足自己的需要,但要注意不能重复。
表D-1 线面状地物符号代码表坎类(曲)： K(U) + 数(0-陡坎，1-加固陡坎，2-斜坡，3-加固斜坡，4-垄，5-陡崖，6-干沟)线类(曲)： X(Q) + 数(0-实线，1-内部道路，2-小路，3-大车路，4-建筑公路，5-地类界，6-乡.镇界，7-县.县级市界，8-地区.地级市界，9-省界线)垣栅类： W + 数(0,1-宽为0.5米的围墙，2-栅栏，3-铁丝网，4-篱笆，5-活树篱笆，6-不依比例围墙，不拟合，7-不依比例围墙，拟合)铁路类： T +数(0-标准铁路(大比例尺)，1-标(小)，2-窄轨铁路(大)，3-窄(小)，4-轻轨铁路(大)，5-轻(小)，6-缆车道(大)，7-缆车道(小)，8-架空索道，9-过河电缆)电力线类： D + 数 (0-电线塔，1-高压线，2-低压线，3-通讯线)房屋类： F +数 (0-坚固房，1-普通房，2-一般房屋，3-建筑中房，4-破坏房，5-棚房，6-简单房)管线类： G + 数(0-架空(大)，1-架空(小)，2-地面上的，3-地下的，4-有管堤的)植被土质：拟合边界：B - 数(0-旱地，1-水稻，2-菜地，3-天然草地，4-有林地，5-行树，6-狭长灌木林，7-盐碱地，8-沙地，9-花圃) 不拟合边界：H - 数(0-旱地，1-水稻，2-菜地，3-天然草地，4-有林地，5-行树，6-狭长灌木林，7-盐碱地，8-沙地，9-花圃)圆形物： Y + 数(0半径，1-直径两端点，2-圆周三点)平行体: P + (X(0-9)，Q(0-9)，K(0-6)，U(0-6)…)控制点： C + 数(0-图根点，1-埋石图根点，2-导线点，3-小三角点，4-三角点，5-土堆上的三角点，6-土堆上的小三角点，7-天文点，8-水准点，9-界址点)例如：K0──直折线型的陡坎，U0──曲线型的陡坎，W1──土围墙T0──标准铁路(大比例尺)，Y012.5──以该点为圆心半径为12.5m的圆表D-2 点状地物符号代码表符号类别编码及符号名称水系设施A00水文站A01停泊场A02航行灯塔A03航行灯桩A04航行灯船A05左航行浮标A06右航行浮标A07系船浮筒A08急流A09过江管线A10 信号标A11露出的沉船A12淹没的沉船A13泉A14水井土质A15石堆居民地A16学校A17肥气池A18卫生所A19地上窑洞A20电视发射塔A21地下窑洞A22窑A23蒙古包管线设施A24上水检修井A25下水雨水检修井A26圆形污水蓖子A27下水暗井A28煤气天然气检修井A29热力检修井A30电信入孔A31电信手孔A32电力检修井A33工业、石油检修井A34液体气体储存设备A35不明用途检修井A36消火栓A37阀门A38水龙头A39长形污水蓖子电力设施A40变电室A41无线电杆.塔A42电杆军事设施A43旧碉堡A44 雷达站道路设施A45里程碑A46坡度表A47路标A48汽车站A49臂板信号机独立树A50阔叶独立树A51针叶独立树A52果树独立树A53椰子独立树工矿设施A54烟囱A55露天设备A56地磅A57起重机A58探井A59钻孔A60石油.天然气井A61盐井A62废弃的小矿井A63废弃的平峒洞口A64废弃的竖井井口A65开采的小矿井A66开采的平峒洞口A67开采的竖井井口公共设施A68加油站A69气象站A70路灯A71照射灯A72喷水池A73垃圾台A74旗杆A75亭A76岗亭.岗楼A77钟楼.鼓楼.城楼A78水塔A79水塔烟囱A80环保监测点A81粮仓A82风车A83水磨房.水车A84避雷针A85抽水机站A86地下建筑物天窗宗教设施A87纪念像碑A88碑.柱.墩A89塑像A90庙宇A91土地庙A92教堂A93清真寺A94敖包.经堆A95宝塔.经塔A96假石山A97塔形建筑物A98独立坟A99坟地表D-3 描述连接关系的符号的含义符号含义+ 本点与上一点相连，连线依测点顺序进行- 本点与下一点相连，连线依测点顺序相反方向进行n+ 本点与上n点相连，连线依测点顺序进行n- 本点与下n点相连，连线依测点顺序相反方向进行p 本点与上一点所在地物平行np 本点与上n点所在地物平行+A$ 断点标识符,本点与上点连-A$ 断点标识符,本点与下点连“+”、“-”符号的意义：（“+”、“-”表示连线方向）1 2 1 21（F1）2+ 1（F1）2-操作码的具体构成规则如下：1．对于地物的第一点，操作码=地物代码。
南方测绘CASS5.0用户手册
数字化地形地籍成图系统CASS 5.0用户手册南方测绘 CASS 5.0 用户手册第壱章安装CASS5.01.1 CASS5.0的运行环境1.1.1硬件环境·CPU：Pentium 133以上·内存：64MB的RAM（最少32MB）·硬盘存储空间：至少130MB的硬盘存储空间至少64MB的剩余空间·显示驱动：至少256色、800x600的分辨率支持Windows的显示适配器·鼠标或其他指点设备1.1.2软件环境·操作系统：Windows NT4.0，Windows 9x/Me/2000/XP。
AutoCAD 2002/AutoCAD2000/AutoCAD R141.2 CASS5.0的安装1.2.1 AutoCAD2002的安装AutoCAD2002是美国AutoDesk公司的产品，用户需找相应代理商自行购买。
AutoCAD2002的主要安装过程如下：1．AutoCAD2002软件光盘放入光驱后执行SETUP程序，AutoCAD将出现图1-1所示信息。
启动安装向导程序。
2．稍等片刻后，弹出图1-2所示的信息，响应后单击Next按钮，弹出图1-3所示的信息。
1-1第一章安装CASS5.0图 1-1 安装向导 窗口图1-2欢迎 窗口3．1-3所示界面询问用户是否接受AUTODESK软件许可协议。
Print（打印）、I accept（接受）和I reject （拒收），单击“I accept”接受许可，响应后1-2南方测绘 CASS 5.0 用户手册单击Next按钮，得到图1-4。
图1-3 软件许可协议 窗口图1-4 序列号 窗口4．图1-4所示的信息，要求用户键入软件的序列号和密匙，响应后单击Next1-3第一章安装CASS5.0按钮，弹出图1-5所示的信息。
5．图1-5所示界面要求用户确定此软件使用者的姓名、单位名称、软件销售商的名称及其电话。
全站仪、CASS5.0在地形图成图中的应用
据 野 外 草 图进 行数 字 化 成 图 。 员配 置 共 ８ 人 人 ， 以全 站 仪 与 ＣＡＳ ５． 同时 测 图。 所 Ｓ ０ ２． ３已有 资料 分析 测 区 附 近 有 国 家 四 等 点 ３ ， 仔 完 个 保 好 精 度满 足 要 求 。 个 点 存 测 区 外 ２ 点在 １ 个 测区内 ， 这两台全站仪校止 。 用
件， 它使用 方便 ， 贮存 可 靠 ， 在地 形测 量 、 … 矿 ２ ４数据 采集 ． 开采 、 籍 管珲 、 市规 划 、 土资 源 等领 域 地 城 国 往 本 次 的 地 形 图测 绘 巾 利 用 全 站 仪 测 将发 挥 越 来越 莺 要 的 作用 。 图 ｊＪ 图根 点 。 照 城 市 测 量 规 范 ＊中地 ！量 Ｉ ｌ Ｉ 按
１数字化地形 图的优越性
矿 区地 形 图 是 矿 １ 重 要 图 纸 ， Ｉ Ｊ 直接 为 矿 Ｌ 开 采 服 务 。 统 的 手 工绘 图效 率 低 、 Ｊ Ｊ 传 劳 动强 度 大 ， 绘 图 精 度 不 易保 证 ， 新 方 法 且 更
复 杂 ， 新 周 期较 长 。 字 矢量 化 地 形 图具 更 数
４ １０ ） ７ ０ ４
摘 要 ： 着科 学技术 的进 步 ， 随 数字化 地形 图以其 强大的优越 性在地 形测量 、 市规 划 、 城 国土 资源 等领域 发挥 着越来越 重要 的作 用， 字 数 化 测 图将 是 大 势所 趋 。 方 Ｃ Ｓ ５ ０ 件是 在 Ａ ＯＣ Ｄ２ ０ 平 台 上 开 发 的 新 一 代 数 字 化 成 图软 件 ， 南 Ａ Ｓ ．软 ＵＴ Ａ ０ ４ 它好 学 易 用 ， 能 强 大 ， １灵 活 ， 功 接 ： ２ 可 实现快 速测绘 成 图 ， 高测绘 作业 效率 。 提 关键 词 ： 字化地 形图 全站仪 Ｃ Ｓ ５． 软件 应 用 数 ＡＳ ０ 中圆分颊虢 ： Ｕ１ Ｔ ８ ９ 文献 标 识码 ： Ａ 文章编 号 ： ７ —０ ８ ２ １ ） ５ ｂ 一０ ７ １ １ ４ ｘ（ ０ ｏ （ ） １ —０ ６ ９ ｏ ０
cass计算七参数
cass计算七参数CASS计算七参数近年来，随着GNSS技术的发展和应用，大地测量中的CASS模型已成为解决不同坐标系之间转换的重要方法之一。
CASS模型采用七参数进行大地坐标系之间的转换，包括三个平移参数，三个旋转参数和一个比例因子。
下面将对CASS模型的七参数进行详细讲解。
1. 平移参数CASS模型中采用的是三轴平移，分别为X、Y、Z三个方向的平移参数。
平移参数代表着源和目标坐标系之间的三维偏移差，可以通过不同源和目标坐标系之间自由组合而得到。
平移参数的单位是米。
2. 旋转参数CASS模型中采用的是三轴旋转，分别为X、Y、Z三个方向的旋转参数。
旋转参数代表着源和目标坐标系之间的三维旋转差，可以通过不同源和目标坐标系之间自由组合而得到。
旋转参数的单位是弧度。
3. 比例因子比例因子代表源和目标坐标系之间的尺度变换关系，即缩放比例。
通常情况下，源坐标系是局部坐标系，而目标坐标系则是真实世界的大地坐标系。
因此，比例因子的值通常小于1。
4. CASS模型参数的求解CASS模型中的七参数可以通过多种方法求解，例如经典的最小二乘法以及基于网络RTK技术的模型计算方法等。
其中最小二乘法是最常用的方法之一，该算法通过数学公式计算出最优解，得到最优的旋转矩阵、平移向量和比例因子。
5. CASS模型的应用CASS模型的主要应用包括地图匹配、GPS导航、精度农业、无人驾驶车辆等领域。
例如，地图匹配中需要将实时GPS轨迹点转换为地理坐标系上的点，这就需要用到CASS模型进行数学计算。
在GPS导航中，需要将车辆所在的局部坐标系转换为地理坐标系，这也需要用到CASS模型。
精度农业中需要根据GPS坐标系进行农田作物生长情况的识别和评估，同样需要用到CASS模型。
6. CASS模型的优缺点CASS模型的主要优点是可靠性高、精度高、适用范围广。
它可以在不同的大地坐标系之间进行转换，使得全球范围内的地图精度更高，应用范围更广泛。
南方CASS5.0_教程
南方CASS5.0 教程CASS5.0命令菜单与工具框CASS5.0的操作界面主要分为三部分——顶部下拉菜单、右侧屏幕菜单和工具条，如图1-1所示。
每个菜单项均以对话框或命令行提示的方式与用户交互应答，操作灵活方便。
本章将对各项菜单的功能、操作过程及相关命令逐一详细介绍。
对于本章，最好是边阅读边操作。
您没有必要将本章的内容全部死记硬背，因为它们在很大程度上是供您随时查阅的，应在操作的基础上来理解和运用。
1.1 CASS5.0顶部下拉菜单几乎所有的CASS5.0命令及AutoCAD 2000的编辑命令都包含在顶部的下拉菜单中，例如文件管理、图形编辑、工程应用等命令都在其中。
下面就对下拉菜单逐个详细介绍其功能，操作过程及相关命令。
1.1.1 文件图1-2 文件菜单本菜单主要用于控制文件的输入、输出，对整个系统的运行环境进行修改设定。
1．新建图形文件…功能：建立一个新的绘图文件。
操作过程：左键点取本菜单项，然后看命令区。
提示：输入样板文件名[无（.）]<acadiso.dwt>: 输入样板名。
其中，acadiso.dwt即为CASS5.0的样板文件，调用后便将CASS5.0所需的图块、图层、线型等载入。
直接回车便可调用。
若需要自定义样板，输入所指样板名后回车即可。
输入“．”后回车则不调用任何样板而新建一个空文件。
【样板】：即模板，它包含了预先准备好的设臵，设臵中包括绘图的尺寸、单位类型、图层、线形及其他内容。
使用样板可避免每次重复基本设臵和绘图，快速地得到一个标准的绘图环境，大大节省工作时间。
2．打开已有图形…功能：打开已有的图形文件。
操作过程：左键点取本菜单，然后会弹出一对话框，如图1-3所示。
在文件名一栏中输入要打开的文件名，然后点击“打开”键即可。
在文件类型栏中可根据需要选择“dwg”、“dxf”、“dwt”等文件类型。
图1-3 打开已有图形对话框3．图形存盘…功能：将当前图形保存下来。
使用南方CASS5.1在地形图缩编中遇到的问题及解决方法
对 于描 绘 其 范 围并 在 范 围 内标 注 符 号 的地 物，如 地 下 室、 地 磅， 在 改 变 比 例 尺 后 ， Ｃ Ｓ． Ａｓ ５ １会根 据骨 架线 分 别在 原 １： ０ ５ ０图 范 围 内各 自形 成符 号 ，因此需 要我 们通 过人 工修 改使 其 封 闭 ，则 在改变 比例尺 之后 形成 一组 完 整 的符
幅完 整 的 １： ０ ０地形 图 由 １ ２０ ６幅 １： ０ ５０ 地 形 图拼 接 构 成 ，１： ０ ５ ０地 形 图 的 地 物 在 图 幅 边 处 都是 断开 的 ，因 此 ，一个地 物 可能 被分 割成 多个 部分 ，至于是 否 要把 那些本 应 连续 的地 物使 其 连 续起来 ，线状 地 物是 否做 连续性 处 理 ，面状 地物 是 否要 做 封 闭 性 处 理 （ 跨 图 幅 的 路 、房 如 子） ，编辑 成 果 是 否 使 其 形 成 连 续 的完 整 地 物 ， 则 要 根据对 数 据 的具 体要 求和 数据 的后 期功 用来 决定了。 １ ２ 需 要做 封 闭性处 理 的地物 ．
析。
定 的人工 干 预 。人 工 干预 对地 形 图的修 改 和处 理 的工 作 是 不 能 用 计 算 机 完 全 替 代 的 。在 使 用 Ｃ Ｓ． ＡＳ ５ １的 “ 改变 当前 图 形 比例 尺 ”这 项 功 能 时遇 到的一 些 问题 需要 人机 交互 处理 或 者通 过编 制 程序 处理 。
南 方 Ｃ Ｓ ． 是 一个 综合 性 的数 字化 软 件 ， ＡＳ ５ １ 广 泛应 用 于地 形成 图、地籍 成 图 、工 程测 量 、空 间 数据 建库 等领 域 。本 文 以 １： ０ ５ ０地 形 图缩 编 为 １： ０ ０地 形 图为 例 ，通过 使用 数 字化 软件 南 ２０ 方 Ｃ Ｓ ． ，进行 大 比例尺 地 形 图缩 编 的工 作 ， ＡＳ ５ １ 并 对 于遇 到 的问题 以及 解 决方 法进 行 了 阐述 和分
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第五章CASS6.0的用户化5.1图框和图角章的用户化图框和图角章用户化的目的是将图框中的有关文字内容改到与用户实际工作情况相符，避免加入原有图框后对每幅图进行改动。
实质就是用AutoCAD的文字编辑命令修改图框与图角章的文字内容。
CASS6.0 的图框和角图章均是以DWG图形的方式存储在C盘CASS60目录下的blocks子目录中(路径为C:\CASS60\BLOCKS)。
表6-1列出了图框和角图章的图形文件名及对应的图框名。
表5-1：CASS6.0图框与图角章的图形文件名例如：编辑“50×40cm 标准图框”。
操作如下：第一步：打开文件1．根据表5-1查找到50×40cm 标准图框对应图框文件为AC45TK.DWG（路径为C:\CASS60\BLOCKS\AC45TK.DWG）；2．移动鼠标至屏幕顶部菜单“文件F”处按左键，系统便弹出一个下拉菜单；3. 再移动鼠标在下拉菜单中选择“打开已有图形…”项按左键，弹出对话框；4. 找到该文件，或在“文件名”一栏输入完整路径：C:\CASS60\BLOCKS\AC45TK.DWG（如图6-1所示：）图5-1输入图框文件名的对话框5．点击“打开（0）”键。
最终打开图形如图6-2所示：图5-2打开50×４0图框文件后的界面第二步：编辑修改利用“工具T”菜单的“文字”项的“写文字”、“编辑文字”等功能可编辑修改图形的文字。
（操作见参考手册第一章 CASS6.0的命令、菜单与工具框）修改完毕后存盘，不要改名。
修改结果如图6-3所示：图5-３50×４0图框的修改图面其他标准图框修改方法基本同上。
5.2菜单的用户化CASS的菜单布局与各菜单项对应的功能是由菜单文件来定义的。
用户可通过修改已有菜单文件来建立自己的菜单。
借助于编辑菜单文件中的文本或菜单组，用户可重新定义菜单布局和并指定各菜单项对应的具体操作。
5.2.1 菜单文件的类型菜单文件实际上是指一组协同定义和控制菜单区域的显示及操作的文件。
表5-2描述了CASS的菜单文件的类型。
表5-2 CASS菜单文件的类型启动时CASS系统按照系统设定的库文件搜索路径寻找给定文件名的菜单源文件﹙.MNS﹚，再到同一目录中查找与菜单源文件同名的编译菜单文件﹙.MNC﹚，一旦菜单文件被找到并装载，CASS就在库搜索路径中查找与菜单文件同名的菜单Auto LISP文件﹙.MNL﹚。
对其内的Auto LISP表达式求值。
如果CASS未找到任何指定文件名的菜单文件，就会显示出错信息并提示输入另一菜单文件名。
.MNS是一个基本与.MNU文件相同的ASCII码文件，所不同的是.MNS文件没有注释部分和便于编排格式。
本节主要介绍.MNS菜单文件的结构及编辑。
5.2.2 菜单文件的总体结构菜单文件定义菜单区的功能及显示形式。
下面为菜单文件所定义的菜单区：定点设备菜单﹙Pointing-device button menus﹚下拉菜单和光标菜单﹙Pull-down and cursor menus﹚工具栏﹙Toolbars﹚图像块菜单﹙Image tile menus﹚数字化仪菜单﹙Digitizing-tablet menus﹚状态栏帮助﹙Help string and tool tips﹚快捷键﹙Keyboard accelerators﹚菜单组﹙Menu groups﹚CASS的标准菜单﹙ACAD.MNS﹚结构为树形结构。
它由20个菜单节组成，每一个菜单为一个菜单节，以连续的三个星号﹙***﹚引出。
具体包括：两个按钮菜单节﹙BUTTONS1和BUTTONS2﹚、四个辅助菜单节﹙AUX1~AUX4﹚、一个光标菜单节﹙POP0﹚、11个下拉菜单节﹙POP1~POP10和POP17﹚、一个工具栏﹙TOOLBARS﹚、一个图块菜单节﹙IMAGE﹚、一个屏幕菜单节﹙SCREEN﹚、一个快捷键节﹙ACCELETATORS﹚、一个状态栏帮助节﹙HELPSTRING﹚、和四个数字化仪﹙TABLET1~TABLET4﹚。
按钮菜单节和辅助菜单节只用于定义定位设备各按钮的功能，用户一般不要轻易修改这两类菜单内容。
ACAD.MNS的具体结构如下：***BUTTONS1菜单项B11、B12等***BUTTONS2菜单项B21、B22等***AUX1菜单项A11、A12等……***AUX4 菜单项A41、A42等***POP0 子菜单及菜单项P01、P02等***POP1 子菜单P11、P12及菜单项P111、P112等……***POP10***POP17***TOOLBA RS…***IMAGE﹙图像块菜单节﹚子菜单及菜单项11、12等***SCREEN﹙屏幕菜单节﹚子菜单S1、S2及菜单项S11、S12等***TABLETn﹙第n个数字化仪菜单节n=1~4﹚***ACCELERATORS﹙快捷键节﹚***HELPSTARINGS﹙状态行帮助节﹚***TALBLET1﹙第n个数字化仪菜单节n=1~4﹚菜单项T11、T12等……***TABLET4屏幕子菜单节的起始标记是“***子菜单节名N”,其中N是指该子菜单从屏幕上第N行起显示，当N=1时可省略不写。
子菜单名可任意指定，但各个菜单节名不能相同。
图象块子菜单节的起始标记是“***子菜单节名”。
子菜单名可任意指定，但各个菜单节名不能相同。
5.2.3 菜单项的表示菜单项有以下几种表示：﹙1﹚[菜单项名]命令串这种方法所表示的菜单项在执行时括号内的菜单项名显示在屏幕上相应的区域﹙方括号本身不显示﹚，而方括号后的命令串如果是CASS的命令或关键字，则送入命令提示行；如果是子菜单调用命令，则调用相应的子菜单如果是Auto LISP 或ARX语句，则执行该语句。
﹙2﹚[字符串]在这种情况下，方括号中往往为子菜单的标题项使用。
﹙3﹚字符串在这种情况下，字符串一般是CASS的命令或关键字，该字符串不仅显示在屏幕上，而且还同时送入命令提示行。
﹙4﹚[~ ––]或[––]这是菜单项之间的分隔符。
前者在屏幕上显示为一连串变灰的“–”，后者则不变灰。
﹙5﹚[– >]子菜单节名]和[< –菜单项名]命令串前者是调用下拉或光标子菜单的菜单项，后者则是子菜单的最后一节菜单项，方括号内容将显示在屏幕上，命令串的作用同（1）所述。
﹙6﹚[幻灯片库名﹙幻灯片名，文字]命令串这是图像块菜单节中菜单项的完整表示形式。
实际应用时方括号内各部分不一定全有，但有幻灯片库名时必须有幻灯片且圆括号内只一项时不要逗号。
其他情况下不要圆括号。
方括号后命令串的作用同1所述。
﹙7﹚[字母~数字]命令串这是数字化仪菜单节中菜单项的定义格式。
每一项对应于数字化仪上的一个小区，字母是小区行号，数字为列号。
CASS的标准菜单文件中小区排序按先列﹙1~25﹚后行﹙A~I﹚的原则。
在TABLET1菜单节中留有大量无命令串的命令项供用户定义。
用户一般不要在[1~25]以后的行上重新定义菜单。
5.2.4菜单文件的特殊字符菜单文件中还经常出现一些特殊字符，其所有符号及作用见表5.3。
表5.3菜单文件中可能出现的特殊字符一般情况下，系统会对CASS的菜单项末自动加一空格，但当菜单项末是反斜杠时、加号或分号时则不加。
屏幕菜单节和子菜单节的起始标记一般均各占一半。
菜单项一行写不完时，可在行末加一续行符号之后，再在下一行续写。
5.2.5 CASS菜单实例1. 下拉菜单节：……***POP7[等高线&S][由数据文件建立DTM]^C^C^PLINKSJX;^P[由图面建立DTM]^C^C^PLINKSJX1;1;^P[--][删除三角形]_erase……内容详解：***POP7 指七个下拉菜单[等高线&S] 指单名为“等高线&S”[由数据文件建立DTM]^C^C^PLINKSJX;^P 指菜单项名为“由数据文件建立DTM”，^C^C、^P 为菜单特殊符号，LINKSJX为菜单项对应CASS命令名。
[--] 指菜单分隔标记[删除三角形]_erase 指菜单项名为“删除三角形”，“_”为菜单特殊符号，erase为AutoCAD命令2. 图像块菜单***IMAGE……**JMD[居民地和垣栅][cass2(jmd1,多点一般房屋)]^C^C^Pdd;141101;^P[cass2(jmd2,四点一般房屋)]^C^C^Pfourpt;1;^P……内容详解：***IMAGE 指屏幕菜单**JMD 指子菜单区标题[居民地和垣栅] 菜单项名称[cass2(jmd1,多点一般房屋)]^C^C^Pdd;141101;^P cass2.slb文件中名为jmd1的幻灯片地物为“多点一般房屋”，^C^C、^P 为菜单特殊符号，dd为菜单项对应CASS命令名, 141101为命令参数。
[cass2(jmd2,四点一般房屋)]^C^C^Pfourpt;1;^P cass2.slb文件中名为jmd1的幻灯片地物为“四点一般房屋”，^C^C、^P 为菜单特殊符号，fourpt为菜单项对应CASS命令名, 1为命令参数。
注意：这类需参数命令如dd、fourpt不能在acad.pgp文件中定义命令别名。
IMAGE菜单节定义了右侧菜单绘地物时各类符号的排列顺序。
小技巧：用户可编辑图象块菜单各行的排列顺序，将常用的符号放到前面，避免每次翻页查找。
例如：将居民地和垣栅段﹙JMD﹚编辑如下：……**JMD[居民地和垣栅][cass2(jmd3,多点砼房屋)]^C^C^Pdd;141111;^P[cass2(jmd4,四点砼房屋)]^C^C^Pfourpt;2;^P[cass2(jmd1,多点一般房屋)]^C^C^Pdd;141101;^P[cass2(jmd2,四点一般房屋)]^C^C^Pfourpt;1;^P[cass2(jmd24,阳台)]^C^C^Pdd;140001;^P[cass2(jmd36,门廊)]^C^C^Pdd;143120;^P[cass2(jmd47,依比例门墩)]^C^C^Pdd;143701;^P[cass2(jmd65,栅栏.栏杆)]^C^C^Pdd;144400;^P[cass2(jmd66,篱笆)]^C^C^Pdd;144500;^P[cass2(jmd67,活树篱笆)]^C^C^Pdd;144600;^P[cass2(jmd63,依比例围墙)]^C^C^Pdd;144301;^P[cass2(jmd16,多点简单房屋)]^C^C^Pdd;141200;^P[cass2(jmd17,四点简单房屋)]^C^C^Pfourpt;8;^P……菜单其他部分结构及修改方法过于复杂，本公司不鼓励用户修改，如想修改可参考有关AutoCAD的技术文档。
