幕墙结构计算
玻璃幕墙计算规则2016定额
玻璃幕墙计算规则2016定额（原创版）目录一、玻璃幕墙的概述二、玻璃幕墙的计算规则三、2016 年定额的相关内容四、玻璃幕墙计算规则 2016 定额的实际应用五、总结正文一、玻璃幕墙的概述玻璃幕墙，顾名思义，就是使用玻璃作为墙面的一种建筑结构。
它通常由玻璃面板、支撑结构和密封系统组成，具有很好的采光性能和美观效果，因此在现代建筑中被广泛应用。
二、玻璃幕墙的计算规则玻璃幕墙的计算规则主要包括以下几个方面：1.面积计算：按照设计图示尺寸以面积计算。
2.玻璃厚度计算：根据幕墙的设计要求，选择合适的玻璃厚度。
3.支撑结构计算：根据幕墙的尺寸、形状和安装位置，计算支撑结构的尺寸和数量。
4.密封系统计算：根据幕墙的尺寸和形状，选择合适的密封材料和方式。
三、2016 年定额的相关内容2016 年定额是指我国在 2016 年发布的建筑工程预算定额，其中包括了玻璃幕墙的计算规则和工程量清单。
根据 2016 年定额，玻璃幕墙的计算规则主要包括以下几个方面：1.面积计算：按照设计图示尺寸以面积计算，单位为平方米。
2.玻璃厚度计算：根据幕墙的设计要求，选择合适的玻璃厚度，单位为毫米。
3.支撑结构计算：根据幕墙的尺寸、形状和安装位置，计算支撑结构的尺寸和数量，单位为米。
4.密封系统计算：根据幕墙的尺寸和形状，选择合适的密封材料和方式，单位为米。
四、玻璃幕墙计算规则 2016 定额的实际应用在实际的玻璃幕墙工程中，我们需要根据 2016 年定额的计算规则，进行面积计算、玻璃厚度计算、支撑结构计算和密封系统计算，从而得出玻璃幕墙的总工程量和预算。
五、总结玻璃幕墙计算规则 2016 定额是我国建筑工程预算定额的重要组成部分，它为玻璃幕墙的设计和施工提供了重要的参考依据。
幕墙工程量计算规则
幕墙工程工程量计算规则（一)、石材幕墙材料a、分种类计算面积b、辅材：1、钢材：竖龙骨：按龙骨布置图计算,一般间距为1-1.2m之间；横龙骨：每道石材缝都有。
2、挂件3、密封胶:横竖石材缝，先计算米，再折成支数，一般8mm 宽的可打3.5m/支4、石材干挂胶:按石材挂件计算：T型36套/公斤,L型27套/公斤5、泡沫棒:同密封胶按长度计算6、防火岩棉：每层结构梁处均有，按平方米计算，其中有镀锌铁皮7、保温岩棉：大面积，按平方米计算挂件分T型挂件与L型挑件T型挂件用在大面积上,L型用在接地石材，窗洞上方的石材及挑檐、各种洞口上方的一块石材，在窗台下方的一块石材侧边应用T型挂件（三）、铝板1、钢材：每一道缝均有，分规格计算2、自攻钉：沿缝高度，间距350mm3、铝板副框：为铝型材，按米计算，再折成公斤4、压板（压块）：有铝板副框时，即用压板和六角螺栓连接于龙骨间距350MM5、密封胶：同石材，按16mm缝宽计算，一般1.5米/支（四）、玻璃幕墙1、明框：铝型材分型号计算，龙骨每道缝均有；五金件：按套计算，执平、滑撑、铰链（一扇开启扇各一套）；三元乙丙胶条：按米计算，一般玻璃窗内外都有；密封胶同铝板2、隐框：结构胶：按支计算,每块玻璃四周均打；双面胶:同结构胶，按米计算。
5、埋件：每道结构层的竖龙骨上，具体数量看图6、连接件：每块埋件两个连接件，厂家加工的按个，自己现场加工的按公斤钢骨架含量计算一、铝单板综合单价分析过程：1.选一个典型模数，模数越大，含量越准:取3.75＊2.4这个面积为典型,2。
4米为此处铝板的展开宽度，面积即为展开面积；2.算钢骨架数量：80＊60*3方钢管为竖向通长骨架,8#槽钢转接件、5＃槽钢横框为横向支撑杆，有间距安装，间距为立面图上接缝处，有几道算几道，连接件也不是通长,有间距安装，间距跟横框一样。
即:80*60*3方钢管：3.75单位m50角钢:(1。
14+0.34*2+0.15*2）*3单位m8＃槽钢:（0.45*2+0。

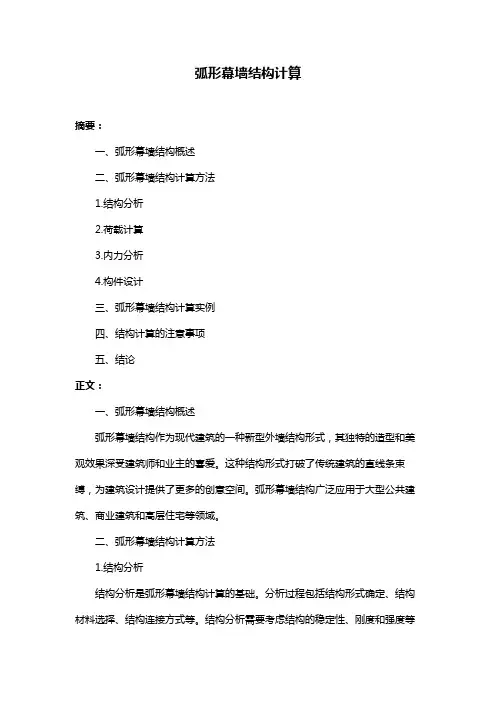

弧形幕墙结构计算
弧形幕墙结构计算摘要：一、弧形幕墙结构概述二、弧形幕墙结构计算方法1.结构分析2.荷载计算3.内力分析4.构件设计三、弧形幕墙结构计算实例四、结构计算的注意事项五、结论正文：一、弧形幕墙结构概述弧形幕墙结构作为现代建筑的一种新型外墙结构形式，其独特的造型和美观效果深受建筑师和业主的喜爱。
这种结构形式打破了传统建筑的直线条束缚，为建筑设计提供了更多的创意空间。
弧形幕墙结构广泛应用于大型公共建筑、商业建筑和高层住宅等领域。
二、弧形幕墙结构计算方法1.结构分析结构分析是弧形幕墙结构计算的基础。
分析过程包括结构形式确定、结构材料选择、结构连接方式等。
结构分析需要考虑结构的稳定性、刚度和强度等2.荷载计算荷载计算是弧形幕墙结构计算的重要环节。
荷载包括永久荷载和临时荷载。
永久荷载主要指结构自重、围护墙重量等；临时荷载主要指风荷载、雪荷载、地震作用等。
3.内力分析内力分析是根据结构形式、材料性能和荷载作用，计算结构在各种荷载下的内力分布，包括弯矩、剪力、轴力等。
4.构件设计构件设计是根据内力分析结果，按照设计规范和材料性能要求，设计构件的尺寸和形状。
构件设计需要考虑结构的稳定性、刚度和强度等因素。
三、弧形幕墙结构计算实例以某弧形幕墙结构为例，首先进行结构分析，确定采用钢管桁架结构形式；然后进行荷载计算，考虑永久荷载和风荷载；接着进行内力分析，计算出弯矩、剪力、轴力等内力分布；最后进行构件设计，根据内力分析结果设计出合适的钢管桁架尺寸和连接方式。
四、结构计算的注意事项结构计算过程中，需要注意以下几点：1.结构分析时要充分考虑结构的稳定性、刚度和强度等因素，确保结构安全可靠。
2.荷载计算要准确，需要考虑不同荷载的组合作用。
3.内力分析时要注意材料性能的极限值，避免结构出现塑性铰或疲劳破坏4.构件设计时要遵循设计规范，确保构件尺寸和形状合理。
五、结论弧形幕墙结构计算是一项复杂的工程技术任务，需要结合结构形式、材料性能、荷载作用等多方面因素进行综合分析。
幕墙结构计算培训
2024/1/18
建筑结构荷载规范
GB 5009-2012 8.1.2条条文说明 ：
自重荷载 GK=rg·t rg：材料的重力密度 t： 材料的厚度
水平地震荷载 qEK=αmax·βE·GK αmax：水平地震影响系数最大值，根据地震加速度查表,0.8a βE：动力放大系数,取5.0
❖ 焊缝的连接 ❖ 自攻钉受力计算
2024/1/18
埋件的计算
❖ 板式埋件
按《玻璃幕墙工程技术规范》 JGJ 102-2003附录C计算
❖ 槽式埋件
槽式埋件一般由厂家提供埋件和螺栓的承载力 按上海市《建筑幕墙工程技术规范》DGJ08-56-2012附录B计算
2024/1/18
2024/1/18
强度计算
2024/1/18
2024/1/18
其他面板的计算
❖ 铝板
《金属与石材工程技术规范》JGJ133-2001
❖ 石板
《金属与石材工程技术规范》JGJ133-2001 《建筑装饰工程石材应用技术规程DB 11 T 512-2007
❖ 铝塑板、蜂窝铝板、压型金属板
❖ 其他
《采光顶与金属屋面技术规程 》JGJ 255-2012
2024/1/18
横梁的计算
➢ 横梁的计算模型 一般都简化为简支梁(特殊情况除外)
➢ 横梁上的荷载分布 横梁上水平风荷载一般呈三角形或梯形分布 横梁上自重荷载一般以集中力的形式作用
➢ 横梁受力分析 横梁是双向受弯构件 计算时分别验算横梁的受弯承载力（受剪承载力）、刚度验算
➢ 横梁强度和挠度限值 抗弯强度限值: 215MPA(钢) \85.5 MPA (铝) 抗剪强度限值: 125MPA(钢) \49.6 MPA (铝) 挠度限值: L/250 (钢) \L/180 (铝)
明框玻璃幕墙结构计算
LOGO明框玻璃幕墙结构计算在此输入你的公司名称明框玻璃幕墙结构计算第一章、龙骨荷载计算一、计算说明取风荷载计算部分表3-1中明框玻璃幕墙风荷载进行计算，该处位于大面区，体型系数为，该部分玻璃幕墙承受的风荷载为W K= KNM2, W=KN/m2 明框玻璃幕墙水平分格为B=1200 mm竖向分格为H=1600 mm层高为m二、明框玻璃幕墙自重荷载计算1、玻璃面板自重荷载标准值计算G K：玻璃面板自重面荷载标准值玻璃采用TP6+12A+TP6 mrff钢化中空玻璃G AK= (6+6) X 10-3 X = KN/m2G G K：考虑龙骨和各种零部件后的幕墙面板自重面荷载标准值2G G K= KN/m22、玻璃面板自重荷载设计值计算「G：自重作用效应分项系数，取P G=按〈〈玻璃幕墙工程技术规范》JGJ102-2003第条规定G:考虑龙骨和各种零部件后的幕墙面板自重面荷载设计值2G G=r •GG K=X = KN/m三、明框玻璃幕墙承受的水平风荷载计算W:作用在幕墙上的风荷载标准值2W= KN/mW作用在幕墙上的风荷载设计值2W= KN/m四、明框玻璃幕墙承受的水平地震荷载计算1、幕墙玻璃面板承受的水平地震荷载标准值计算a max:水平地震影响系数最大值，取a max=查〈〈玻璃幕墙工程技术规范》JGJ102-2003表：动力放大系数，取6 E=按〈〈玻璃幕墙工程技术规范》JGJ102-2003第条规定q EK：作用在幕墙上的地震荷载标准值计算q EK= a max • 3 E -GG K= XX = KN/m22、幕墙玻璃面板承受的水平地震荷载设计值计算”：地震荷载作用效应分项系数，取r E=按〈〈玻璃幕墙工程技术规范》JGJ102-2003第条规定q E：作用在幕墙上的地震荷载设计值2q E=r E• q EK=x = KN/m五、荷载组合1、风荷载和水平地震作用组合标准值计算+ w：风荷载作用效应组合系数，取小W按〈〈玻璃幕墙工程技术规范》JGJ102-2003第条规定小E：地震荷载作用效应组合系数，取小E=按〈〈玻璃幕墙工程技术规范》JGJ102-2003第条规定Q K= Ip W • VK+ Ip E , q EK=x +x2=KN/m2、风荷载和水平地震作用组合设计值计算q=小w • W却E - q E=x +x=KN/m2第二章、玻璃面板计算一、计算说明玻璃面板选用TP6+12A+TP6 mmB的中空钢化玻璃。

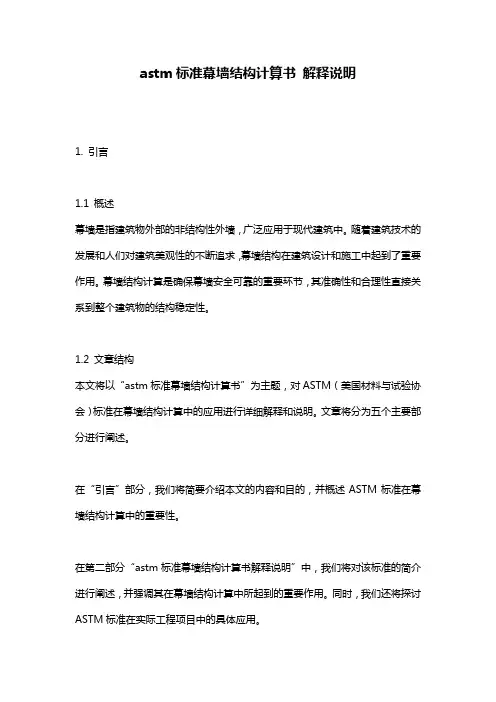

astm标准幕墙结构计算书 解释说明
astm标准幕墙结构计算书解释说明1. 引言1.1 概述幕墙是指建筑物外部的非结构性外墙，广泛应用于现代建筑中。
随着建筑技术的发展和人们对建筑美观性的不断追求，幕墙结构在建筑设计和施工中起到了重要作用。
幕墙结构计算是确保幕墙安全可靠的重要环节，其准确性和合理性直接关系到整个建筑物的结构稳定性。
1.2 文章结构本文将以“astm标准幕墙结构计算书”为主题，对ASTM（美国材料与试验协会）标准在幕墙结构计算中的应用进行详细解释和说明。
文章将分为五个主要部分进行阐述。
在“引言”部分，我们将简要介绍本文的内容和目的，并概述ASTM标准在幕墙结构计算中的重要性。
在第二部分“astm标准幕墙结构计算书解释说明”中，我们将对该标准的简介进行阐述，并强调其在幕墙结构计算中所起到的重要作用。
同时，我们还将探讨ASTM标准在实际工程项目中的具体应用。
第三部分“幕墙结构计算原理与方法”将介绍幕墙结构计算的基本原理和方法，包括结构力学基础知识概述以及幕墙材料与强度特性分析。
此外，我们还将详细解释ASTM标准在幕墙结构计算中的具体应用方法。
在第四部分“实例分析与案例研究”中，我们将通过介绍实际的幕墙结构力学计算实例和ASTM标准的计算案例研究来深入探讨其应用效果，并对不同条件下的幕墙设计优化方案进行分析。
最后，在第五部分“结论与展望”中，我们将总结本文的主要研究成果，并对未来幕墙结构计算的发展趋势进行展望。
1.3 目的本文旨在全面介绍和解释ASTM标准在幕墙结构计算中的应用。
通过深入解读标准内容和案例研究，希望能够为相关建筑工程设计人员、工程师以及学术研究者提供有关幕墙结构计算方面的参考和指导。
同时，本文也希望能够促进ASTM 标准在国内相关领域的应用和推广，从而提升幕墙结构计算的准确性和可靠性，为建筑工程质量的提高做出贡献。
2. astm标准幕墙结构计算书解释说明：2.1 astm标准幕墙结构计算书简介ASTM标准幕墙结构计算书是根据ASTM（美国材料与试验协会）组织的相关标准编制而成的一本用于幕墙结构计算的手册。
幕墙结构计算要点
第一节、幕墙计算一、荷载作用1、幕墙所承受荷载的分类幕墙所承受的荷载随时间的变异分类可分为下列三类： 永久荷载，例如结构的自重、静水压力、预应力等可变荷载，例如风荷载、屋面活荷载、雪荷载等、施工及检修荷载 偶然荷载，地震作用、爆炸力、撞击力等 2、风荷载标准值的计算：0ωμμβω⋅⋅⋅=z S gz K式中： K ω—风荷载标准值（N/mm 2）； gz β—阵风系数。
S μ—风荷载体形系数。
z μ—风压高度变化系数。
0ω—基本风压。
基本风压0ω是根据全国各气象台历年来的最大风速记录，按基本风压的标准要求，将不同风仪高度和时次时距的年最大风速，统一换算为离地10m 高，自记10min 平均年最大风速（m/s ）。
然后根据贝努利公式2021v ρω=确定基本风压。
在《建筑结构荷载规范》附录D 中给出了全国各个地区的经过换算的基本风压。
在幕墙结构的设计中如果无特殊要求，基本风压取50年一遇。
风压高度变化系数z μ主要考虑的是风压随着建筑物高度变化的变化。
其主要决定两个因素，一个是建筑物的高度；另外一个就是地面粗糙度类别，目前《建筑结构荷载规范》考虑了四类地面类别：—A 类指近海海面和海岛、海岸、湖岸及沙漠地区；—B 类指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区； —C 类指有密集建筑群的城市市区；—D 类指有密集建筑群而且房屋较高的城市市区；2风荷载体形系数S μ是指风作用在建筑物表面上所引起的实际压力或吸力与来流风的速度压的比值。
对于墙面幕墙的体形系数，正压按照《建筑结构荷载规范》表7.3.1取；而负压，对墙面取-1.2，墙角取-2.0。
墙角边指房屋宽度的0.1或房屋平均高度的0.4，取其小者，但不小于1.5m 。
阵风系数gz β是考虑由于风的脉动引起局部风压瞬时增大，同样与高度及地面粗糙度类别有关。
它区别于高层建筑的风振系数。
对于表面形状复杂的幕墙结构或者有风洞实验资料的工程，应该按照实验资料进行计算。
玻璃幕墙“开启窗”结构计算大全
玻璃幕墙“开启窗”结构计算大全玻璃幕墙是一种由玻璃面板和铝合金型材构成的建筑外墙系统。
其中，玻璃面板作为墙体透明部分，承受风压和自重荷载；而铝合金型材则用来固定和支撑玻璃面板。
在玻璃幕墙系统中，开启窗是一种常见的功能性构件，可以为建筑提供通风和采光的效果。
开启窗的设计与计算需要考虑以下几个方面：1. 开启窗的尺寸：开启窗的尺寸应根据建筑的用途和需求来确定，通常按照人员逃生疏散的需求来设计。
根据国家规范的要求，开启窗的最小尺寸应为600mm x 600mm。
2.开启窗的类型：常见的开启窗类型包括平开窗、推拉窗、旋转窗等。
不同类型的开启窗，在结构的设计和计算上会有所差异。
3.开启窗的结构：开启窗由窗框和窗扇组成。
窗框承受风压和自重荷载，需要经过强度和刚度计算验证；窗扇则承受开启和关闭的载荷，需要考虑材料的强度和可靠性。
4.玻璃面板的选择：开启窗的玻璃面板通常采用单层或双层钢化玻璃。
在计算时需要考虑玻璃的强度、刚度和安全性。
5.铝合金型材的选择：铝合金型材的选择应根据其强度、刚度和耐候性来确定。
在计算时需要考虑型材的抗弯、抗剪和抗扭的能力。
6.开启窗的开启方式：开启窗可以通过手动开启或电动开启。
在计算时需要考虑开启窗的开启和关闭的过程中产生的动力荷载。
7.开启窗的安装：开启窗的安装应考虑强度和稳定性。
在计算时需要考虑开启窗与玻璃幕墙的连接方式和固定方法。
综上所述，玻璃幕墙“开启窗”的结构计算是一个复杂的过程，需要综合考虑材料的性能、结构的强度和稳定性、功能的要求等多个方面。
在计算过程中，应按照相关的国家规范和标准进行，并进行必要的结构分析和验证。
只有合理设计和计算的开启窗，才能满足建筑的使用需求，同时保证其结构的安全性和可靠性。
幕墙结构计算
八、横梁和立柱连接计算——————————————————————————————————————————————— 第14页 第四节、立柱计算————————————————————————————————————————————————— 第15页 一、计算说明————————————————————————————————————————————————— 第15页 二、荷载计算————————————————————————————————————————————————— 第16页 三、内力计算————————————————————————————————————————————————— 第17页 四、立柱截面参数————————————————————————————————————————————————— 第18页
ML-1
五、埋件校核计算————————————————————————————————————————————————— 第21页
第三部分、塔楼明框玻璃幕墙(4.5m层高)计算————————————————————————————————————— 第23页 第一节、荷载计算————————————————————————————————————————————————— 第23页 一、风荷载计算————————————————————————————————————————————————— 第23页 第二节、玻璃计算————————————————————————————————————————————————— 第24页 一、计算说明————————————————————————————————————————————————— 第24页
二、钢转接件荷载计算———————————————————————————————————————————————— 第19页
幕墙结构计算要点
式中： γ O —结构重要性系数； S —荷载效应组合的设计值，对于幕墙结构如无特殊要求一般取 1； R —结构构件抗力的设计值，。应按照各有关建筑结构设计规范的 规定确定
1、幕墙结构在构件承载力极限状态时荷载作用效应组合： CASE1、无地震作用效应组合
S = γ G ⋅ SGK + φW ⋅ γ W ⋅ SWK CASE2、有地震作用效应组合
其中：
框支承幕墙——四边支承简支板
点式幕墙——四点、三点、六点支承简支板
全玻璃幕墙（橱窗）——对边支承简支板
在某些面材长宽比大于 2 时的四边支撑简支板也可以简化成对边支撑简支板来 进行计算。
2、计算的方法 面材的计算可以根据简化的力学模型分别采用解析法和有限单元法来进
行计算。对于支承形式和形状规则的矩形板可以采用解析方法来进行计算，而
用等效的静力方法不足以准确分析幕墙在地震作用下的效应，考虑结构动力特性
需要采用时程分析方法既瞬态分析。弹性时程分析的基本方程如下：
[m ]⎨⎧u..[C
]⎨⎧u.
⎩
⎭⎬⎫
+
[k
]{u}
=
−[m]⎩⎨⎧u..g
⎭⎬⎫
对于动力分析方法这里不做讲解。
垂直于幕墙表面的水平地震作用按照下式计算：
q EK
107.6
0.70e5
0.33
0.5-2.9 273. 0
158.4
7A04 T62
>2.9-10 287.0
166.5
7A09
0.5-2.9 273. 0 T62
>2.9-10 287.0
158.4 166.5
3、铝塑复合板 俗称铝塑板，由两边的铝合金板与中间聚乙烯层复合而成。主要力学性能如下：
幕墙结构计算书(全)
外滩中信城商业裙房幕墙工程结构计算书设计：校对：审核：批准：沈阳远大铝业工程有限公司2008年12月19日第一章基本资料一、设计依据1.“外滩中信城商业裙房”建施图纸、招标文件和答疑。
2. 上海地区气象资料及该工程的基本状况：1）结构设计使用年限为50年；2）工程地面粗糙度为C类，上海地区50年一遇基本风压为0.55KN/㎡；3）抗震设防烈度为7度，地面加速度为0.15g。
3. 技术规范和标准：1）幕墙工程技术规范《建筑幕墙》JG3035－1996《玻璃幕墙工程技术规范》JGJ102－2003《点支式玻璃幕墙工程技术规程》CECS 127：2001《点支式玻璃幕墙支承装置》JG 138－2001《建筑玻璃应用技术规程》JGJ113-2003《金属与石材幕墙工程技术规范》 JGJ 133-20012）建筑及结构设计规范《建筑结构荷载规范》GB50009－2001（2006年版）《建筑抗震设计规范》GB50011－2001《钢结构设计规范》GB50017－2003《冷弯薄壁型钢结构设计规范》 GB50018-2002《建筑结构可靠度设计统一标准》GB50068-2001《建筑钢结构焊接技术规程》JGJ81-2002《混凝土结构设计规范》 GB 50010-2002《混凝土结构后锚固技术规程》JGJ 145-20043）材料标准《结构用不锈钢无缝钢管》GB/T14975-2002《碳素结构钢》GB700《铝合金建筑型材基材》 GB 5237.1-2004《铝合金建筑型材阳极氧化、着色型材》 GB 5237.2-2004《铝及铝合金加工产品的化学成分》GB/T3190《紧固件机械性能螺栓、螺钉和螺柱》 GB/T 3098.1-2000《紧固件机械性能螺母粗牙螺纹》 GB/T 3098.2-2000《紧固件机械性能自攻螺钉》 GB/T 3098.5-2000《紧固件机械性能不锈钢螺栓、螺钉和螺柱》 GB/T 3098.6-2000 《紧固件机械性能不锈钢螺母》 GB 3098/T.15-2000《浮法玻璃》 GB 11614-1999《中空玻璃》GB11944-2002《夹层玻璃》GB9962-1999《着色玻璃》GB/T18701-2002《镀膜玻璃第1部分阳光控制镀膜玻璃》GB/T18915.1-2002《镀膜玻璃第2部分低辐射镀膜玻璃》GB/T18915.2-2002《幕墙用钢化玻璃与半钢化玻璃》 GB17841-1999《建筑用安全玻璃第2部分：钢化玻璃》GB15763.2－2005《玻璃幕墙光学性能》GB18091-2001《建筑用安全玻璃防火玻璃》GB15763.1-2001《建筑用硅酮结构密封胶》GB16776－2005《绝热用岩棉、矿渣棉及其制品》GB11835-984）性能检测及验收标准《建筑幕墙空气渗透性能检测方法》GB/T15226《建筑幕墙风压变形性能检测方法》GB/T15227《建筑幕墙雨水渗透性能检测方法》GB/T15228《建筑装饰装修工程质量验收规范》GB50210-2001《钢结构工程施工质量验收规范》GB50205-2002《建筑工程施工质量验收统一规范》GB50300-2001《建筑幕墙物理性能分级》GB/T15225《建筑幕墙平面内变形性能检测方法》GB/T18250《玻璃幕墙工程质量检验标准》 JGJ/T 139-2001二、材料力学参数1. 材料强度1）玻璃强度设计值g f （2N/mm ）表1.1 玻璃强度设计值2）钢材强度设计值s f （2N/mm ）表1.2 钢材强度设计值3）铝合金强度设计值a f （2N/mm ）表1.3 铝合金强度设计值2. 材料的弹性模量E （2N/mm ）表1.4 材料的弹性模量3. 材料的泊松比ν表1.5 材料的泊松比4. 材料的重力密度g γ（3kN/m ）表1.6材料的重力密度5.材料的线膨胀系数α（o 1/ C ）表1.7 材料的线膨胀系数三、荷载组合原则仅列出荷载组合原则及分项系数，具体组合分别见面板与支承结构的计算。
幕墙结构计算
2。
玻璃的计算： Cal'c of Glass2。
1。
强度计算： Strength of Glass2。
1。
1。
荷载计算： L oadingA)风荷载计算：Wind Loading风荷载标准值：ωk=βzμsμzω0Standard Design Wind Loading基本风压：ω0=0.55Basic Wind Loading体形系数：μs= 1.50Buid Coefficient高度系数：μz= 1.27High Coefficient风震系数：βz= 2.25Wind Flaf Coefficient风荷载标准值：ωk= 2.36Standard Design Wind Loading风荷载设计值：ω= 3.30Design Wind LoadingB)地震荷载计算：Design of Seismic水平地震作用：q E=βEαmax G/ASeismic Load(HOR)玻璃宽度：a=1225Width of Glass玻璃长度：b=2800Length of Glass玻璃宽长比：a/b=0.44W:L(Glass)玻璃厚度：6+12+6中空玻璃t=7Thick of Glass: 6+12A+6 Double Glazing玻璃面积：A= 3.43Area of Glass玻璃重量：G= 1.76Weight of Glass水平地震影响系数最大值：αmax=0.08Max of Seismic(HOR) Coefficient动力放大系数：βE= 3.00Motive Coefficient水平地震作用：q E=0.12Seismic Load(HOR)2。
1。
2。
各种荷载作用下的应力计算：Stress DesignA)风荷载下应力标准值：σW=6φωk a2/t2Standard Stress of Wind Loading玻璃宽长比：a/b=0.44W:L(Glass)弯曲系数:φ=0.1046Winding Coefficient风荷载下应力标准值：σWK=42.83Standard Stress of Wind LoadingB)地震荷载下应力标准值：σEK=6φq E a2/t2Standard Stress of Seismic Load= 2.23C)自重应力标准值：σGK=G/AsStandard Stress of Dead Weight玻璃自重:G= 1.76Weight of Glass作用面积:As=8820.00Area自重应力标准值：σGK=0.10Standard Stress of Dead WeightD)温差应力σt2=.74*Eαμ1μ2μ3μ4(Tc-Tn)Temperature Stress玻璃弹性模量E=7200.00Flexibility of Glass玻璃的线膨胀系数α= 1.2*10-5Inflation of Glass阴影系数μ1= 1.00Shadow Coefficient窗帘系数μ2= 1.00Curtain Coefficient玻璃面积系数μ3= 1.11Glass Area Coefficient嵌缝材料系数μ4=0.65Frame Edge Coefficient玻璃中央和边缘的温差Tc-Tn=20.00Difference Temperature Between Genter and Frane Edge温差应力σt2=7.69Stress of Temperature<42.00安全2。
建筑幕墙结构计算基础
第1跨内力：
RB1=5.536×3615×[1-(285/3615)2]/2-0×(285/3615)=9945N
P2=9945N
M1=5.536×36152×[1-(285/3615)2]2/8-0×285×[1-(1+285/3615)2/2+285/3615]
=8931701N•mm
第2跨内力：
按《玻璃幕墙工程技术规范》JGJ102-2003 第 6.2.7 条
1、竖直方向的挠度计算
df，X：竖直方向的挠度 df，X= 5GK线 B 4
384EI X = 5 0.27 2000 4
384 70000 236593 =3.396 mm
2、水平方向的挠度计算
风荷载标准值 WK= 1.000KN/m2
RB2=5.536×3615×[1-(285/3615)2]/2-9945×(285/3615)=9161N
P3=9161N
MA2=-(9945×285+5.536×2852/2)=-3059097N•mm
M2=5.536×36152×[1-(285/3615)2]2/8-9945×285×[1-(1+285/3615)2/2+285/3615]
df=5.235 mm＜df,lim= H = 1800 =10 mm，且＜15 mm 180 180
立柱刚度满足设计要求！
横梁挠度校核
校核依据：df≤df,lim= B ，且≤15mm 180
按《铝合金窗》GB/T 8479-2003 第 6.4.1 条
1、竖直方向的挠度计算
df，X：竖直方向的挠度 df，X= 5GK线 B 4
=7523383N•mm
第3跨内力：
T挂件石材幕墙结构计算
第九部分、T挂件石材幕墙结构计算第一章、荷载计算一、计算说明取风荷载计算部分表3-1中XX风荷载进行计算，在此部分中石材幕墙的最大水平分格为a=1200 mm，竖向分格为b=1000 mm，标准层层高为H=3.0 m。
该处石材幕墙采用T挂件连接形式，幕墙位于A座北立面的4轴与D轴的交汇处，幕墙形式及做法见投标图中DY-M02。
二、单位面积石材幕墙的自重荷载计算1、单位面积石材幕墙自重荷载标准值计算G AK：石材板块自重面荷载标准值石材采用25 mm厚花岗岩石材，石材密度取为28.0 KN/m3G AK=25×10-3×28.0=0.7 KN/m2G GK：考虑板材和框架的幕墙自重面荷载标准值G GK=G AK+0.15=0.85 KN/m22、单位面积石材幕墙自重荷载设计值计算r G：重力荷载分项系数，取r G=1.2按《金属与石材幕墙工程技术规范》JGJ133-2001第5.1.6条规定G G：考虑板材和框架后的单位面积石材幕墙自重荷载设计值G G=r G·G GK=1.2×0.85=1.02 KN/m2三、石材幕墙板块承受的水平风荷载计算W K ：作用在幕墙上的风荷载标准值W K=1.466 KN/m2W：作用在幕墙上的风荷载设计值W=2.052 KN/m2四、石材幕墙板块承受的垂直于幕墙平面的分布水平地震荷载计算1、幕墙玻璃面板承受的垂直于幕墙平面的分布水平地震荷载标准值计算αmax：水平地震影响系数最大值，取αmax=0.16按《金属与石材幕墙工程技术规范》JGJ133-2001第5.2.5条规定βE：动力放大系数，取βE=5.0按《金属与石材幕墙工程技术规范》JGJ133-2001第5.2.5条规定q EK：垂直于幕墙平面的分布水平地震作用标准值q EK=αmax·βE·G GK=0.16×5.0×0.85=0.68 KN/m22、幕墙玻璃面板承受的垂直于幕墙平面的分布水平地震荷载设计值计算r E：地震荷载作用效应分项系数，取r E=1.3按《金属与石材幕墙工程技术规范》JGJ133-2001第5.1.6条规定q E：垂直于幕墙平面的分布水平地震作用设计值q E=r E·q EK=1.3×0.68=0.884 KN/m2五、荷载组合1、风荷载和水平地震作用组合面荷载标准值计算ψW：风荷载作用效应组合系数，取ψW=1.0按《金属与石材幕墙工程技术规范》JGJ133-2001第5.1.7条规定ψE：地震荷载作用效应组合系数，取ψE=0.6按《金属与石材幕墙工程技术规范》JGJ133-2001第5.1.7条规定q K=ψW·W K+ψE·q EK=1.0×1.466+0.6×0.68=1.874 KN/m22、风荷载和水平地震作用组合面荷载设计值计算q=ψW·W+ψE·q E=1.0×2.052+0.6×0.884=2.582 KN/m2第二章、石材面板计算一、计算说明石材面板选用25 mm 厚的花岗岩石材。
幕墙工程量计算表格
幕墙工程量计算表格通常包括以下内容：
1.序号：记录每一条计算结果的序号。
2.计算部位：记录需要计算的具体部位，如立柱、横梁、玻璃、石材等。
3.计算公式：记录计算该部位所需的公式或方法。
4.单位：记录计算结果的单位，如平方米、米、千克等。
5.工程量：记录该部位的实际计算数值。
6.备注：记录其他需要说明的事项，如材料类型、规格等。
平方米
30mm厚花岗岩
...
பைடு நூலகம்...
...
...
...
...
在实际应用中，可以根据具体工程情况和要求，适当调整表格的内容和格式，以满足实际需求。
以下是一个简单的幕墙工程量计算表格示例：
序号
计算部位
计算公式
单位
工程量
备注
1
立柱
(柱高+柱径)×柱径×π×数量
米
铝合金材质
2
横梁
(梁长+梁宽)×梁宽×π×数量
米
铝合金材质
3
玻璃
(玻璃长+玻璃宽+胶缝)×(玻璃宽+胶缝)×数量
平方米
5mm厚浮法玻璃
4
石材
(石材长+石材宽+胶缝)×(石材宽+胶缝)×数量
玻璃幕墙结构计算
玻璃幕墙结构计算1．前言随着建筑业的发展，玻璃幕墙得到了广泛使用，修订版《玻璃幕墙工程技术规范》(JGJ 102-2003)的发布，标志我国幕墙行业的技术标准跨上了新台阶。
为助于幕墙行业工程技术人员理解、应用此规范，确保幕墙结构的安全性、可靠性，特撰写此文。
本文包括结构设计基本规定、幕墙所受荷载及作用、玻璃计算、结构胶计算、横梁计算、立柱计算、连接计算等内容。
2．结构设计基本规定2.1幕墙结构设计方法幕墙的结构计算，采用以概率论为基础的极限状态设计方法，用分项系数设计表达式进行计算。
极限状态包括两种：a．承载能力极限状态：主要指强度破坏、丧失稳定。
b．正常使用极限状态：主要指产生影响正常使用或外观的变形。
2.2设计验算基本过程设计验算基本过程分以下三步：a．根据实际情况进行荷载及作用计算。
b．根据构件所受荷载及作用计算荷载效应及组合。
c．根据验算公式进行设计验算。
2.3验算公式2.3.1承载力验算：S≤RS：荷载效应按基本组合的设计值，可以是内力或应力。
具体到幕墙构件：S=γgSgk+ψwγwSwk+ψeγeSek其中：Sgk———永久荷载效应标准值；Swk———风荷载效应标准值；Sek———地震作用效应标准值；γg———永久荷载分项系数，取γg=1.2；γw———风荷载分项系数，取γw=1.4；γe———地震作用分项系数，取γe=1.3；ψw———风荷载组合值系数，取ψw=1.0；ψe———地震作用组合值系数，取ψe=0.5。
R：抗力设计值，可以是构件的承载力设计值或强度设计值。
①如果已知承载力设计值或强度设计值，可直接引用。
见《玻璃幕墙工程技术规范(JGJ 102-2003)》P20§5.2“材料力学性能”。
②如果已知承载力标准值或强度标准值，则需除以材料分项系数K2，得到承载力设计值或强度设计值，举例如下：石材，已知其弯曲强度平均值fgm= 8MPa，则其抗弯强度设计值fg1=fgm/K2=fgm/2.15=3.72(MPa)；锚栓，已知其极限抗拉力为50kN，则其抗拉力设计值F=50/K2=50/2=50/2=25(kN)。
幕墙结构计算
幕墙结构计算1、横框计算2、竖框计算3、玻璃计算4、连接计算5、预埋件设计、计算6、焊缝计算一、幕墙横框的计算受力模型：横梁以立柱为支承，按立柱之间的距离作为梁的跨度，梁的支撑条件按简支考虑，其弯距见表5-31。
简支梁内力和挠度表表5-311受力状态：横梁是双向受弯构件，在水平方向由板传来风力、地震力；在竖直的方向由板和横梁自重产生竖向弯距，见图5-14。
横梁双向受弯1、强度M x／γW x＋M y／γW y≤f a式中:Mx -- 横梁绕x轴(垂直于幕墙平面方向）的弯距设计值(KN·m)；My——横梁截面绕y轴(幕墙平面内方向）幕墙平面内方向的弯距设计值(KN·m)；Wx－横梁截面绕x轴(垂直于幕墙平面方向）的截面抵抗矩（mm3)Wy－横梁截面绕y轴(幕墙平面内方向）的截面抵抗矩（mm3)γ－塑性发展系数，可取为1.05；f a－铝型材受拉强度设计值(KN·m2)2M x＝1／12q y×B2（B≤H时）M x＝1／8q y×B2（B＞H时）qy＝(1.0×1.4×W k＋0.6×1.3×q ey）×B组合系数分项系数W k＝βZ·μS·μZ·W O式中：W k－作用在幕墙上的风荷载标准值（KN／m2）；βZ－瞬时风压的阵风系数，取2.25；μS－风荷载体型系数，竖直幕墙外表面可按±1.5取用；μZ－风压高度变化系数；应按现行国家标准《建筑结构荷载规范》GBJ9采用。
W O－基本风压（KN／m2），按GBJ9附图中的数值采用；部分城3。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
版权归中国建筑所有，请勿翻印
三、建筑装饰施工脚手架计算
武汉湘隆时代广场双排脚手架；运用广联达施工安全设施计算软件，相似软件品茗安全
落地式双排脚手架立面图
版权归中国建筑所有，请勿翻印
落地式双排脚手架剖面图
33
小结： 1.广联达和品茗只能处理常规的脚手架计算问题。 2.对于非常规的脚手架项目，后续准备通过Sap2000进行计算。
单击此处添加文字内容 建筑室内结构计算探讨。
3
1、建筑幕墙结构计算
一、建筑幕墙定义
1. 建筑幕墙：由面板与支承结构体系（支承装置与支承结构）组成的、可 相对主体结构有一定位移能力或自身有一定变形能力、不承担主体结构 所受作用的建筑外围护墙。 （1）建筑幕墙按照安装施工方法划分为：构件式幕墙和单元式幕墙。 构件式幕墙：现场在主体结构上安装立柱、横梁和各种面板的建筑 幕墙。 单元式幕墙：由各种墙面板与支承框架在工厂制成完整的幕墙结构 基本单位，直接安装在主体结构上的建筑幕墙。
Sap2000建立模型计算铝板骨架。
27
版权归中国建筑所有，请勿翻印
3、建筑装饰专项施工方案计算
一、 幕墙施工吊篮轨道和支撑计算
中建创业大厦吊篮轨道和支撑建模计算
中建创业大厦吊篮轨道和支撑实景照片
版权归中国建筑所有，请勿翻印
小结： 1.中建创业大厦初始方案计划采用常规的吊篮支撑方式，后部加配重，采 用此种常规方式，会和总包的屋面防水干涉。若总包先做防水，幕墙需把 配重拆除，影响幕墙正常施工。 2.通过和项目沟通，常规的吊篮支撑方式不可行。商量探讨，采用固定于女儿 墙的方式，后续通过结构计算，主体结构校核女儿墙，安全可行，并成功通过 专家论证会。 3.后续项目如果有此类案例，可向幕墙设计分院寻求技术支持。
Sap2000建立模型计算立柱。
25
版权归中国建筑所有，请勿翻印
系统3：软件mathcad+sap2000
mathcad：一个大型数学软件，可以处理单位， 方便做模板，适用于重复性的工程计算。 sap2000：通用结构有限元计算软件，适用于杆 系结构的计算。国内相应的有PKPM、3D3S。
Mathcad 处理玻璃面板 横梁的计算，也可以用 汇宝、豪沃克、幕墙易 云计算等软件。
Sap2000建立模型计算立柱。
24
版权归中国建筑所有，请勿翻印
系统2：外凸铝板系统，软件ANSYS+sap2000 ANSYS：通用有限元计算软件，幕墙上主要 用来计算异形面板、拉索和复杂的钢结构节 点。 sap2000：通用结构有限元计算软件，适用于杆 系结构的计算。国内相应的有PKPM、3D3S。
2、常用的结构计算软件简介-以东方大厦为例
系统1：内凹窗系统，软件mathcad+sap2000 mathcad：一个大型数学软件，可以处理单位， 方便做模板，适用于重复性的工程计算。 sap2000：通用结构有限元计算软件，适用于杆 系结构的计算。国内相应的有PKPM、3D3S。
Mathcad 处理玻璃面板 横梁的计算，也可以用 汇宝、豪沃克、幕墙易 云计算等软件。
34
版权归中国建筑所有，请勿翻印
4、建筑室内装饰结构计算
1、特殊部位的钢结构转换层设计与计算。 主要考虑面板以及龙骨的自重。
2、内装大跨度石材龙骨计算。 主要考虑石材面板和龙骨的自重。
35
版权归中国建筑所有，请勿翻印
3、内装轻质隔墙龙骨选用表
36
版权归中国建筑所有，请勿翻印
谢谢！
12
版权归中国建筑所有，请勿翻印
13
版权归中国建筑所有，请勿翻印
14
版权归中国建筑所有，请勿翻印
15
版权归中国建筑所有，请勿翻印
16
版权归中国建筑所有，请勿翻印
17
版权归中国建筑所有，请勿翻印
对最小壁厚和最大 宽厚比做出限制， 是为了防止立柱局 部失稳
18
版权归中国建筑所有，请勿翻印
四、荷载传递路径 框架幕墙的荷载传递路径 单元幕墙的荷载传递路径
Sap2000建立模型计算立柱。
26
版权归中国建筑所有，请勿翻印
系统4：软件mathcad mathcad：一个大型数学软件，可以处理单位， 方便做模板，适用于重复性的工程计算。
Mathcad 处理玻璃面板、横梁、简支梁立柱和双跨梁立柱 的计算，也可以用汇宝、豪沃克、幕墙易云计算等软件。
系统5：软件sap2000
建筑装饰中的结构计算
课程设计：申俊锋
主要讲解内容
1、建筑幕墙结构计算
2、常用结构计算软件介绍
3、建筑装饰专项施工方案计算
4、建筑室内装饰计算
2
版权归中国建筑所有，请勿翻印
总目标：熟悉建筑装饰中的结构计算
1
单击此处添加文字内容 建筑幕墙结构计算。
2 3
版权归中国建筑所有，请勿翻印
单击此处添加文字内容 建筑装饰施工计算。
支撑和传递荷载 起骨架作用的部 分
19
版权归中国建筑所有，请勿翻印
五 、建筑幕墙结构设计的基本规定如下： (详见JGJ102-2003《玻璃幕墙工程技术规范》)
20
版权归中国建筑所有，请勿翻印
21
版权归中国建筑所有，请勿翻印
作用效应组合
22
版权归中国建筑所有，请勿翻印
主要材料设计指标
23
版权归中国建筑所有，请勿翻印
8
9
版权归中国建筑所有，请勿翻印
荷载、构件的基本概念
构件正常工作需要满足以下三个条件：
10
版权归中国建筑所有，请勿翻印
例子： 幕墙立柱与横梁的设计与计算
11
版权归中国建筑所有，请勿翻印
一般情况下的荷载组合取法如下：详见JGJ102-2003和GB50009-2012 强度校核：1.2重力荷载+1.4风荷载+1.3X0.5地震荷载 挠度校核：1.0重力荷载+1.0风荷载 重力荷载和风荷载的计算按照《建筑结构荷载规范》GB50009-2012进 行计算 材料的强度取值参照《玻璃幕墙工程技术规范》JGJ102-2003。
29
版权归中国建筑所有，请勿翻印
二、 非常规吊篮及其支臂计算
30
版权归中国建筑所有，请勿翻印
31
非常规吊篮，需通过结构计算验证其可行性。 2.采用常规的施工方式，会造成施工措施费的增加。 3.后续类似项目可向设计分院寻求技术支持。
32
4
版权归中国建筑所有，请勿翻印
构件式幕墙与单元式幕墙节点图
5
单元式幕墙与构件式幕墙安装方式
单元式幕墙
构件式幕墙
6
二、 建筑幕墙的分类
建筑幕墙
构件式/单元式
全玻璃
点支承
双层
屋面
玻璃
石材 明框 隐框 半隐框
金属板
人造板材 瓷板 陶板
外通风 内通风
金属屋面
采光顶
微晶 玻璃
张拉索
钢结构 自平衡
单索
7
三、 结构的基本概念
