填料塔结构示意图

填料塔结构示意图Pleasure Group Office【T985AB-B866SYT-B182C-BS682T-STT18】填料塔的结构及其工作原理填料塔的作用是起到吸收作用，是化工、石油化工和炼油生产中最重要的设备之一。

以下讲一下填料塔的结构特点：填料塔是以塔内的填料作为气液两相间接触构件的传质设备。

填料塔的塔身是一直立式圆筒，底部装有填料支承板，填料以乱堆或整砌的方式放置在支承板上。

填料的上方安装填料压板，以防被上升气流吹动。

液体从塔顶经液体分布器喷淋到填料上，并沿填料表面流下。

气体从塔底送入，经气体分布装置（小直径塔一般不设气体分布装置）分布后，与液体呈逆流连续通过填料层的空隙，在填料表面上，气液两相密切接触进行传质。

填料塔属于连续接触式气液传质设备，两相组成沿塔高连续变化，在正常操作状态下，气相为连续相，液相为分散相。

当液体沿填料层向下流动时，有逐渐向塔壁集中的趋势，使得塔壁附近的液流量逐渐增大，这种现象称为壁流。

壁流效应造成气液两相在填料层中分布不均，从而使传质效率下降。

因此，当填料层较高时，需要进行分段，中间设置再分布装置。

液体再分布装置包括液体收集器和液体再分布器两部分，上层填料流下的液体经液体收集器收集后，送到液体再分布器，经重新分布后喷淋到下层填料上。

填料塔具有生产能力大，分离效率高，压降小，持液量小，操作弹性大等优点。

填料塔也有一些不足之处，如填料造价高；当液体负荷较小时不能有效地润湿填料表面，使传质效率降低；不能直接用于有悬浮物或容易聚合的物料；对侧线进料和出料等复杂精馏不太适合等。

填料的分类填料的种类很多，根据装填方式的不同，可分为散装填料和规整填料。

1．散装填料散装填料是一个个具有一定几何形状和尺寸的颗粒体，一般以随机的方式堆积在塔内，又称为乱堆填料或颗粒填料。

散装填料根据结构特点不同，又可分为环形填料、鞍形填料、环鞍形填料及球形填料等。

现介绍几种较为典型的散装填料:拉西环鲍尔环阶梯环弧鞍填料矩鞍填料金属环矩鞍填料球形填料（1）拉西环填料于1914年由拉西（F. Rashching）发明，为外径与高度相等的圆环。

填料塔原理

填料塔原理填料塔原理是一种常用的分离技术，广泛应用于化工、石油、环保等领域。

它通过在塔内填充大量的填料，利用填料的表面积增大、液体与气体的接触面积增大以及气液流体之间的摩擦等作用，实现物质的分离和纯化。

填料塔原理的基本工作原理是，将待分离的混合物进入填料塔顶部，然后通过塔底部的分离装置收集分离后的物质。

在填料塔内，填料的作用主要体现在两个方面：一是增大气液接触面积，二是增加气液之间的摩擦力。

填料的存在使得气体和液体之间的接触面积大大增加。

在填料塔中，气体通过填料层的间隙，与液体进行充分的接触和混合，从而提高了物质的传质速率。

填料的种类和形状不同，其表面积也不同，对传质速率的影响也不同。

常见的填料有球形填料、环形填料、骨架填料等，它们都能够有效地增大气液接触面积，提高传质效果。

填料的存在还能够增加气液之间的摩擦力。

在填料塔中，气体和液体在填料层中流动时，会产生摩擦力。

这种摩擦力能够使气液之间产生相对滑动，从而增加了物质的分离效果。

填料的形状、密度、粗糙度等因素都会影响填料层中气液之间的摩擦力，进而影响分离效果。

填料塔原理的应用范围非常广泛。

在化工领域，填料塔常用于气体分离、液体分离以及气体液体的反应和吸附等过程。

例如，在石油化工中，填料塔常用于原油的分馏、石油产品的精制等过程。

在环保领域，填料塔常用于废气的净化和水处理等过程。

填料塔还广泛应用于煤气净化、气体吸附、催化反应等领域。

填料塔原理是一种重要的分离技术，通过填充大量的填料，利用填料的表面积增大和气液之间的摩擦力，实现物质的分离和纯化。

填料塔在化工、石油、环保等领域有着广泛的应用，对于提高生产效率、降低能耗、改善环境质量等方面都起到了重要的作用。

填料塔原理的研究和应用将进一步推动分离技术的发展，为人类创造更加美好的生活环境。

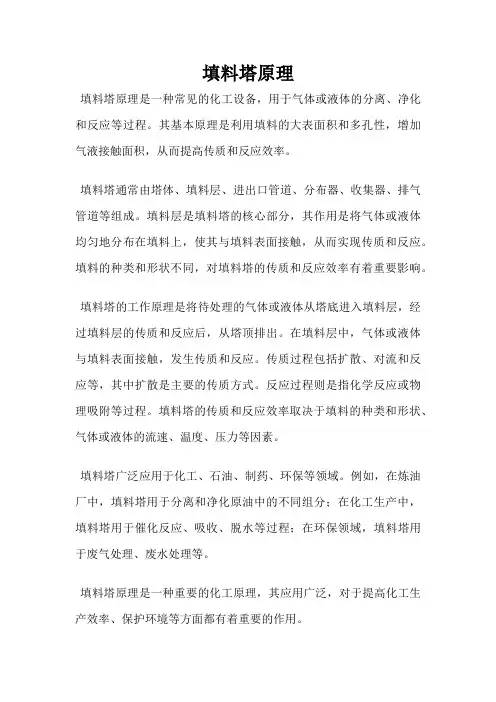

填料塔原理

填料塔原理
填料塔原理是一种常见的化工设备，用于气体或液体的分离、净化和反应等过程。

其基本原理是利用填料的大表面积和多孔性，增加气液接触面积，从而提高传质和反应效率。

填料塔通常由塔体、填料层、进出口管道、分布器、收集器、排气管道等组成。

填料层是填料塔的核心部分，其作用是将气体或液体均匀地分布在填料上，使其与填料表面接触，从而实现传质和反应。

填料的种类和形状不同，对填料塔的传质和反应效率有着重要影响。

填料塔的工作原理是将待处理的气体或液体从塔底进入填料层，经过填料层的传质和反应后，从塔顶排出。

在填料层中，气体或液体与填料表面接触，发生传质和反应。

传质过程包括扩散、对流和反应等，其中扩散是主要的传质方式。

反应过程则是指化学反应或物理吸附等过程。

填料塔的传质和反应效率取决于填料的种类和形状、气体或液体的流速、温度、压力等因素。

填料塔广泛应用于化工、石油、制药、环保等领域。

例如，在炼油厂中，填料塔用于分离和净化原油中的不同组分；在化工生产中，填料塔用于催化反应、吸收、脱水等过程；在环保领域，填料塔用于废气处理、废水处理等。

填料塔原理是一种重要的化工原理，其应用广泛，对于提高化工生产效率、保护环境等方面都有着重要的作用。

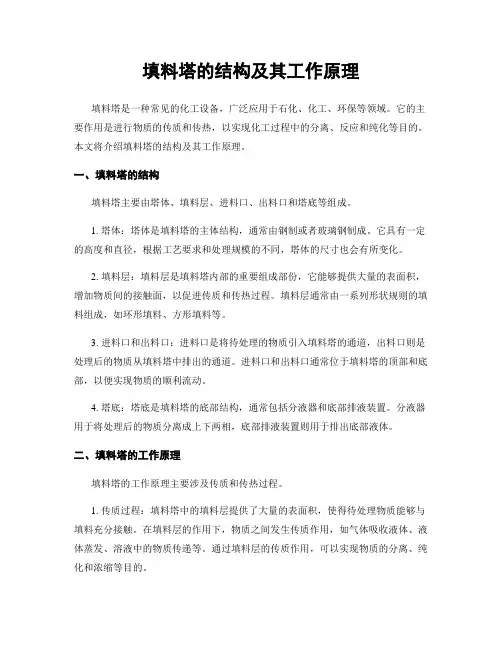

填料塔的结构及其工作原理

填料塔的结构及其工作原理填料塔是一种常见的化工设备，广泛应用于石化、化工、环保等领域。

它的主要作用是进行物质的传质和传热，以实现化工过程中的分离、反应和纯化等目的。

本文将介绍填料塔的结构及其工作原理。

一、填料塔的结构填料塔主要由塔体、填料层、进料口、出料口和塔底等组成。

1. 塔体：塔体是填料塔的主体结构，通常由钢制或者玻璃钢制成。

它具有一定的高度和直径，根据工艺要求和处理规模的不同，塔体的尺寸也会有所变化。

2. 填料层：填料层是填料塔内部的重要组成部份，它能够提供大量的表面积，增加物质间的接触面，以促进传质和传热过程。

填料层通常由一系列形状规则的填料组成，如环形填料、方形填料等。

3. 进料口和出料口：进料口是将待处理的物质引入填料塔的通道，出料口则是处理后的物质从填料塔中排出的通道。

进料口和出料口通常位于填料塔的顶部和底部，以便实现物质的顺利流动。

4. 塔底：塔底是填料塔的底部结构，通常包括分液器和底部排液装置。

分液器用于将处理后的物质分离成上下两相，底部排液装置则用于排出底部液体。

二、填料塔的工作原理填料塔的工作原理主要涉及传质和传热过程。

1. 传质过程：填料塔中的填料层提供了大量的表面积，使得待处理物质能够与填料充分接触。

在填料层的作用下，物质之间发生传质作用，如气体吸收液体、液体蒸发、溶液中的物质传递等。

通过填料层的传质作用，可以实现物质的分离、纯化和浓缩等目的。

2. 传热过程：填料塔内部通常会通过加热或者冷却介质来实现传热过程。

介质通过塔体的外壁或者内部管道与填料层接触，将热量传递给填料和待处理物质。

通过传热过程，可以实现物质的加热、冷却和蒸发等目的。

填料塔的工作原理可以通过以下几个步骤来理解：首先，待处理物质从进料口进入填料塔，并与填料层接触。

填料层提供了大量的接触面，使得物质能够充分接触，从而实现传质和传热。

其次，通过填料层的传质作用，物质发生分离、吸收、蒸发、浓缩等过程。

例如，在气体吸收液体的过程中，气体中的组分会被液体吸收，从而实现气体的纯化。

填料塔的优点及适用场合

填料塔的优点及适用场合
填料塔是化工设备中常见的一种装置，用于气体与液体之间的传质、传热和反应过程。

它主要通过填料将气体和液体进行充分接触，以实现质量传递和反应的目的。

填料塔具有以下优点和适用场合：优点：
1.提高传质效率：填料塔内的填料能够增加气液接触面积，提高传质效率，促进物质传递和反应。

2.良好的均质性：填料塔内填料的设计和布置可使气液充分混合，提供更均匀的反应条件。

3.灵活性强：可根据需要选择不同种类的填料，适应不同的工艺需求。

4.节省空间：填料塔结构紧凑，适合在有限空间内进行气液传质和反应。

5.操作和维护方便：填料塔结构简单，操作和维护相对容易。

适用场合：
1.化工工艺中的气液传质：用于气体和液体之间的传质操作，例如吸收、提取、冷却、净化等过程。

2.化工反应设备：在化工反应中用于促进气体和液体的混合和反应，如酸碱中和、氧化、还原等反应。

3.环保设备：用于污染物的处理和净化，如烟气脱硫、脱硝等环保工艺中的气液处理。

4.石油化工、化肥、精细化工等工业领域：用于催化反应、分馏、萃取、蒸馏等操作。

填料塔的应用范围广泛，可以在化工、环保、石油化工等多个领
域中发挥作用。

它是一种有效的气液传质和反应设备，能够满足不同工艺流程的需要，提高生产效率和产品质量。

填料精馏塔的工作原理

填料精馏塔的工作原理
填料精馏塔是一种常用的分离技术设备，其主要应用于石油化工、化学工程和精细化工等行业中的物质分离、纯化和提纯。

其工作原理是利用不同物质在填料层中的挥发性差异，通过加热蒸发、冷却凝结等工艺步骤，使物质在填料层中不断分离并收集，从而达到提纯和纯化的目的。

填料精馏塔的主要组成部分包括底部的加热器、顶部的冷凝器、填料层以及分馏塔壳体等。

在工作时，物质首先进入填料层，填料层的种类和形态会影响到物质的分离效果。

填料层可以分为板式填料和填充式填料两种，其中填充式填料在工程应用中更为常见。

在填料层中，物质会发生汽液平衡，具有较高挥发性的组分会在较低温度下蒸发，从而上升到冷凝器中冷却凝结成液体。

较低挥发性的组分则会保持在填料层中，直到下降到加热器部分，再次升温后挥发蒸发，上升到冷凝器中冷却凝结成液体。

填料精馏塔的分离效果与物质的挥发性、填料层的种类和形态、塔内温度和压力等因素密切相关。

因此，在实际应用中，需要根据物质的性质和要求，选择合适的填料层和操作参数，以达到最佳的分离效果。

除了基本的填料精馏塔外，还有一些改进型的填料精馏塔，如气体分离填料塔、精细填料塔等。

这些塔的设计和工作原理都有所不同，
但基本的分离原理和流程是相同的。

填料精馏塔是一种常用的分离技术设备，其工作原理是利用物质挥发性差异，在填料层中不断分离并收集，从而达到提纯和纯化的目的。

在实际应用中，需要根据物质的性质和要求，选择合适的填料层和操作参数，以达到最佳的分离效果。

填料塔原理

填料塔原理填料塔是一种常见的化工设备，其原理是利用填料在塔内形成大量接触点，通过气体和液体之间的传质和传热来实现物质的分离和传递。

填料塔广泛应用于石油化工、化肥、环保等领域，是一种非常重要的设备。

填料塔的原理可以简单概括为气体通过填料层，与液体进行接触，从而实现气液两相之间的传质和传热。

在填料层内，气体和液体可以充分接触，从而实现组分的分离和传递。

填料塔的原理主要包括质量传递和热量传递两个方面。

首先，填料塔的质量传递原理是指气体和液体之间的物质传递过程。

在填料层内，气体和液体通过表面的接触和混合，实现了组分的传递和分离。

气体和液体之间的传质过程受到填料表面积、填料形状、气液流速等因素的影响。

填料塔内的填料形式多样，常见的有环形填料、波纹填料、球形填料等，它们的不同形状和结构会对气液传质过程产生影响。

其次，填料塔的热量传递原理是指气体和液体之间的热量传递过程。

在填料层内，气体和液体之间会发生传热现象，从而实现温度的传递和平衡。

填料塔的热量传递受到填料的热传导性能、气液流速、温度差等因素的影响。

合理设计填料塔的填料形式和结构，可以最大限度地提高填料塔的传热效率。

总的来说，填料塔的原理是通过填料层内气体和液体之间的质量传递和热量传递，实现了气液两相之间的分离和传递。

填料塔在化工生产中起着至关重要的作用，其原理的深入理解和合理应用对于提高化工生产效率、降低能耗具有重要意义。

填料塔的原理虽然看似简单，但其中涉及的传质、传热等物理化学过程非常复杂。

合理设计填料塔的填料形式和结构，优化填料塔的操作条件，对于提高填料塔的传质传热效率具有重要意义。

同时，填料塔的原理也为我们提供了一种重要的分离和传递技术，为化工生产提供了重要的支持和保障。

综上所述，填料塔的原理是通过填料层内气体和液体之间的质量传递和热量传递，实现了气液两相之间的分离和传递。

填料塔在化工生产中起着至关重要的作用，其原理的深入理解和合理应用对于提高化工生产效率、降低能耗具有重要意义。

化工原理课程设计填料塔的设计

06 结论与展望
课程设计的总结与收获
01
02
03
04
设计流程掌握
通过填料塔的设计，掌握了从需求分析、方案设计、详细设计到最终实现的完整流程。
理论知识应用
将所学的化工原理知识应用于实际设计中，加深了对理论知
识的理解和应用能力。
团队协作能力
在小组合作中，提高了团队协作和沟通能力，学会了如何在
热力学第一定律
能量守恒定律，表示系统能量的转化和守恒。
热力学第二定律
熵增加原理，表示自发反应总是向着熵增加的方向进行。
理想气体定律
描述气体状态变化的基本规律。
填料塔的热量平衡与效率
热量平衡
填料塔在操作过程中，需要保持热量平衡，即进料和出料的热量与热源和冷源的热量交换达到平衡状态。
效率计算
填料的作用
填料在填料塔中起到关键作用，它能够提供足够大的表面积以促进气液间的接触，从而实现高效的传质和传热。
填料塔的工作原理
在填料塔中，液体从顶部淋下，通过填料层时与气体充分接触，实现传质和传热。气体在填料的缝隙中流动，与液体进行逆流接触，完成传质和传热过程。
02 填料塔的工艺设计
工艺流程
提高解决问题能力
面对实际工程问题，学生需要独立思考、分析和解决问题，提高解决实际问题的能力。
培养团队协作精神
课程设计通常以小组形式进行，学生需要分工合作、相互配
合，培养团队协作精神。
填料塔的基本概念和原理
填料塔的定义
填料塔是一种常用的化工设备，主要用于气液传质和传热过程。它由塔体、填料、液体分布器、气体分布器和再分布器等组成。
填料塔的流体力学性能
流体阻力

简述填料塔的主要结构及原理

简述填料塔的主要结构及原理
填料塔是利用填料来完成分离过程的一种设备，它是采用有支撑及具有支撑的填料结
构的塔体。

填料塔的结构一般由上部料箱、下部包筒组合而成，料箱内设有吊装支撑筒，
下部包筒设有支撑筒，支撑筒安装有支撑陶粒填料，这种以支撑陶粒填料为支撑装置的填
料填料塔是最常用的反应塔，它可以在料箱内完成反应和分离。

填料塔塔有着许多特点：
1. 在反应塔中，填料塔可以节约空间，减少占地面积；
2.填料塔在工作过程中有着较高的效率，耗能低，生产效率高；
3.填料塔的厚度和长度可以根据不同的条件来调节；
4.填料可以是柔性的分离，因此填料塔对于分离的条件要求比较宽，灵活性比较强；
5.填料塔能够降低反应塔的负荷，从而降低设备的损耗，使反应塔的效率得到提高；
6. 支撑陶粒填料可以有效地最大限度地改进物料的流动，提高反应条件；
7. 使用填料塔时可以更好地控制反应过程中的温度，消除热效应的影响；
8. 使用填料塔处理的混合物可以充分混合并分离，可以获得高纯度的产物。

填料塔的工作原理是通过填料的支撑机构将混合物进行分离。

当物料从反应塔的上端
进入料箱时，会首先在填料上发生反应，产生反应物，此后在填料的支撑作用下被循环搅拌，有效分离出混合物中的其他成分，使得反应物得到充分混合，并使反应物的残留物质
进入下部存放室中。

这样，混合物中的有效成分都可以通过填料的过滤作用得到分离出来，从而实现反应和分离的目的。

填料塔的结构及其工作原理

创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*填料塔的结构及其工作原理填料塔的作用是起到吸收作用，是化工、石油化工和炼油生产中最重要的设备之一。

以下讲一下填料塔的结构特点：填料塔是以塔内的填料作为气液两相间接触构件的传质设备。

填料塔的塔身是一直立式圆筒，底部装有填料支承板，填料以乱堆或整砌的方式放置在支承板上。

填料的上方安装填料压板，以防被上升气流吹动。

液体从塔顶经液体分布器喷淋到填料上，并沿填料表面流下。

气体从塔底送入，经气体分布装置（小直径塔一般不设气体分布装置）分布后，与液体呈逆流连续通过填料层的空隙，在填料表面上，气液两相密切接触进行传质。

填料塔属于连续接触式气液传质设备，两相组成沿塔高连续变化，在正常操作状态下，气相为连续相，液相为分散相。

当液体沿填料层向下流动时，有逐渐向塔壁集中的趋势，使得塔壁附近的液流量逐渐增大，这种现象称为壁流。

壁流效应造成气液两相在填料层中分布不均，从而使传质效率下降。

因此，当填料层较高时，需要进行分段，中间设置再分布装置。

液体再分布装置包括液体收集器和液体再分布器两部分，上层填料流下的液体经液体收集器收集后，送到液体再分布器，经重新分布后喷淋到下层填料上。

填料塔具有生产能力大，分离效率高，压降小，持液量小，操作弹性大等优点。

填料塔也有一些不足之处，如填料造价高；当液体负荷较小时不能有效地润湿填料表面，使传质效率降低；不能直接用于有悬浮物或容易聚合的物料；对侧线进料和出料等复杂精馏不太适合等。

填料的分类填料的种类很多，根据装填方式的不同，可分为散装填料和规整填料。

1．散装填料散装填料是一个个具有一定几何形状和尺寸的颗粒体，一般以随机的方式堆积在塔内，又称为乱堆填料或颗粒填料。

散装填料根据结构特点不同，又可分为环形填料、鞍形填料、环鞍形填料及球形填料等。

现介绍几种较为典型的散装填料:拉西环鲍尔环阶梯环弧鞍填料矩鞍填料金属环矩鞍填料球形填料（1）拉西环填料于1914年由拉西（F. Rashching）发明，为外径与高度相等的圆环。

填料塔出塔气相摩尔比公式

填料塔出塔气相摩尔比公式填料塔是一种常用于分离混合物的设备，其原理是通过不同组分的气体或液体在填料层之间的物理和化学吸附作用进行分离。

在填料塔中，气相摩尔比是指在填料层之间其中一组分的摩尔比，该参数对于填料塔的操作和设计有着重要的影响。

填料塔的气相摩尔比可以通过以下公式表示：y=a/(a+b)其中，y代表气相摩尔比，a代表在填料层之间的其中一组分的摩尔分数，b代表在填料层之间其它组分的摩尔分数。

该公式描述了填料塔中各组分的相对比例关系。

填料塔的分离效果和性能可以通过气相摩尔比来评价。

一方面，气相摩尔比越高，表示填料层中其中一组分的摩尔分数越大，分离效果越好。

另一方面，相同的摩尔数情况下，气相摩尔比越高，填料塔的高度就越低，也就是说可以减少塔径和交通流量。

在填料塔设计中，气相摩尔比是一个重要的操作变量。

填料塔的设计需要考虑到物料的物理和化学性质，如物料的相对挥发度、相对密度和相对黏度等。

这些参数将直接影响填料塔的摩尔平均速度，从而影响填料的效果。

气相摩尔比的计算可以通过两种不同的方法进行：理论计算和实验测量。

理论计算方法基于填料塔的操作条件和填料层的物理和化学性质，利用气相摩尔比公式计算气相摩尔比。

这种方法的优点是计算简单，结果可靠。

然而，理论计算方法通常需要输入大量的相关数据和假设条件，这使得其适用性有一定限制。

实验测量方法则是通过实验测量填料塔中不同组分的摩尔分数，并利用气相摩尔比公式计算气相摩尔比。

这种方法的优点是可以直接获得填料塔中组分的实际摩尔分数，结果更加准确。

然而，实验测量方法通常需要耗费较长的时间和资源，并且对设备的要求较高。

总之，填料塔的气相摩尔比是一个重要的操作和设计参数，对填料塔的分离效果和性能具有重要影响。

其计算可以通过理论计算和实验测量两种方法进行，选择适合的方法需要考虑到填料塔的实际情况和要求。

填料塔流体力学特性实验报告

填料塔流体力学特性实验报告实验报告填料塔流体力学特性实验报告一、实验目的：本实验旨在通过装有填料的塔用来测试液流在填料床层内流动的特性，以便更好地理解塔的分离特性和塔的设计。

二、实验原理：填料塔是工业分离技术中常见的装置之一，主要用于分离和提纯两个或多个物质。

当混合物通过填料层流动时，各组分会因为它们在填料中的分布而发生组成变化，使得物质之间的交互作用增强，从而提高物质之间的传质和传热速度。

在实验中，我们将填料塔内的填料床层分为多个相邻的层。

每层都通过一个底部入口输送液体，并通过上部开口排放，以便观察流动现象。

每层的内部流动以及填料对流体的阻力都会影响流体动态，因此必须对不同高度的塔进行分析。

三、实验设备：1. 填料塔2. 泵3. 流量计4. 温度计四、实验步骤：1. 将填料塔放在实验台上。

2. 添加所需物质，然后进行垂直上升流液体流实验，以测量其特性。

3. 调整流量和入口温度，增加和减少液体速度，来确定填料塔的分离效率和最佳工作条件。

4. 针对每个高度的塔都进行测量，以便更好地理解填料塔的整体性能。

五、实验结果：1. 确定了填料塔的最佳工作条件。

2. 研究了不同高度部分的塔内部流动情况。

3. 确认了填料床层对流体动力学的影响。

六、实验结论：通过本实验，我们得出了以下结论：1. 填料塔的分离效率受流量、入口温度和物质种类的影响。

2. 不同高度的塔内部流动情况并不相同。

3. 填料床层对流体动力学具有显著的影响。

七、实验心得：本实验深入了解了填料塔的流体力学特性，实践了工程基础知识，识别和纠正了错误。

在本实验中，我们需要遵循一定的操作规程，如稳定的流量和温度、不同塔高度的测量，等等。

在整个实验过程中，我们对沟通、协作和严格遵守规程的重要性有了更深入的理解，这些实践技能对我们日后的工作和研究都有着重要的影响。

填料塔降温原理

填料塔降温原理
填料塔降温原理主要是通过物质之间的传热和传质过程来实现的。

以下是一种常见的填料塔降温原理：
1. 气体传导换热：当热气体通过填料床时，填料床内的填料颗粒与气体之间会发生传热。

填料颗粒表面的温度较低，而气体的温度较高，于是传热现象发生。

热气体通过填料床时，填料颗粒表面的温度会逐渐升高，而气体的温度则逐渐降低。

2. 气体对流换热：填料床内的热气体通过填料床时，会形成气流。

气流的速度和流量大小会对换热效果产生影响。

当气体流速较大时，热气体与填料颗粒之间的接触面积较大，传热效果较好。

3. 相变换热：填料床中可能存在水分，当热气体通过填料床时，会激发填料床中的水分蒸发。

蒸发过程中，水分的状态发生变化，从液态转变为气态，这个过程释放了相应的潜热，从而降低了气体的温度。

通过上述的传热和传质过程，填料塔能将热气体的温度降低。

此外，填料塔中的填料床具有较大的表面积，能够提供更多的接触区域，增加了热气体与填料颗粒之间的接触，进一步提高了降温效果。

填料塔的原理及结构,一看就懂!

填料塔的原理及结构，一看就懂！填料塔（Packing Column）是塔设备的一种。

塔内填充适当高度的填料，以增加两种流体间的接触表面。

例如应用于气体吸收时，液体由塔的上部通过分布器进入，沿填料表面下降。

气体则由塔的下部通过填料孔隙逆流而上，与液体密切接触而相互作用。

结构较简单，检修较方便。

广泛应用于气体吸收、蒸馏、萃取等操作。

1填料塔的结构◆填料层：提供气液接触的场所。

◆液体分布器：均匀分布液体，以避免发生沟流现象。

◆液体再分布器：避免壁流现象发生。

◆支撑板：支撑填料层，使气体均匀分布。

◆除沫器：防止塔顶气体出口处夹带液体。

气体从塔底送入，经气体分布装置（小直径塔一般不设气体分布装置）分布后，与液体呈逆流连续通过填料层的空隙，在填料表面上，气液两相密切接触进行传质。

填料塔属于连续接触式气液传质设备，两相组成沿塔高连续变化，在正常操作状态下，气相为连续相，液相为分散相。

2填料塔的附件填料塔的附件有填料支撑装置、液体分布装置、液体再分布器、除沫装置、填料压紧装置这五种。

⑴填料支撑装置主要用途是支撑塔内的填料，同时又能保证气液两相顺利通过。

若设计不当，填料塔的液泛可能首先在填料支撑装置上发生。

对填料支撑装置的要求：◆对于普通填料，支撑装置的自由截面积应不低于全塔面积的50%，并且要大于填料层的自由截面积；◆具有足够的机械强度、刚度；◆结构要合理，利于气液两相均匀分布，阻力小，便于拆装。

⑵液体分布装置液体在填料塔内均匀分布，可以增大填料的润湿表面积。

以提高分离效率，因此液体的初始分布十分重要。

常用的液体分布装置有：莲蓬式、盘式、齿槽式及多孔环管式分布器等。

液体分布器的性能主要由分布器的布液点密度（即单位面积上的布液点数），各布液点均匀性，各布液点上液相组成的均匀性决定，设计液体分布器主要是决定这些参数的结构尺寸。

对液体分布器的选型和设计，一般要求：液体分布要均匀；自由截面率要大；操作弹性大；不易堵塞，不易引起雾沫夹带及起泡等；可用多种材料制作，且操作安装方便，容易调整水平。

化工原理第五章(填料塔)

短管形填料中较好的一种。
2013-7-14
④弧鞍与矩鞍（berl saddle and intolox saddle）
【弧鞍形填料】
1931年出
现的这类填
料称弧鞍形
填料，是因
形如马鞍而
得名。
2013-7-14
【结构特点】这种填料层中主要为弧形的液体通道
，填料层内的空隙较环形填料（尤其较拉西环填料
主，增加了填料间的空隙，可以促进液膜的表面更
新，有利于传质效率的提高。
2013-7-14
2013-7-14
【性能特点】（1）由于高径比减少，使得气体绕填料外壁的平均路径大为缩短，减少了气体通过填料
层的阻力。
（2）阶梯环的性能略优于鲍尔环，与鲍尔环相比，
生产能力可提高10%，气体阻力可降低5%左右，是
2013-7-14
金属拉西环
2013-7-14
塑料拉西环
2013-7-14
【拉西环的性能特点】（1）拉西环是最早使用的人造填料（此前的填料为
碎石、砖块、焦炭等），制造容易，曾得到极为广
泛的应用。
（2）大量的工业实践表明，拉西环由于高径比太大，
堆积时相邻之间容易形成线接触，填料层的均匀性
差。因此，拉西环填料层中的液体存在着严重的壁
接触时间长，气液趋于平衡态，在塔内几乎不构成
有效传质区。
【结论】填料的比表面积并非有效的传质面积。
2013-7-14
（2）空隙率ε 【定义】塔内单位体积填料层具有的空隙体积， m2/m3。【影响】ε为一分数。ε值大则气体通过填料层的阻力小，故ε值以高为宜。填料的空隙率越大，气体通过的能力（处理能力）越大且压降低。因此，空隙率是评价填料性能优劣的又一重要指标。

填料塔的实验报告

填料塔的实验报告1. 实验目的本次实验旨在通过构建一个填料塔模型，探究不同填料高度对于物质吸附能力的影响。

通过对比不同填料高度下吸附效果的差异，分析填料高度对于吸附塔性能的影响，为填料塔的设计与优化提供理论依据。

2. 实验原理填料塔是一种常见的固液分离设备，利用填料材料的表面，将气体或液体中的溶解物质吸附到填料上，从而实现固液分离的目的。

实验中，我们采用玻璃柱作为填料塔的模型，利用填料塔的高度变化，考察填料高度对吸附效果的影响。

3. 实验装置与方法3.1 实验装置- 玻璃柱：作为填料塔模型，实验中使用玻璃柱进行容积测量和填料高度调整。

- 填料：选择不同种类的填料，如活性炭、硅胶等，以模拟真实工艺中的填料。

填料形状可以是球形、环形等。

- 液相：选用模拟液相中的目标物质，如某种有机物。

- 采样瓶：用于收集实验过程中的液体样品。

- 采样器：用于定期采取实验中液相样品。

3.2 实验方法1. 调整玻璃柱的高度，确定初始填料高度，测量并记录。

2. 将填料塔装入液相中，使液相高度超过填料高度，等待一段时间，使填料充分浸泡。

3. 开始实验，通过不同时间间隔收集液相样品。

4. 改变填料高度，重复步骤2和步骤3。

5. 将收集到的液相样品送入分析仪器，测量目标物质的浓度变化。

4. 实验结果与分析实验过程中，我们采用不同填料高度进行了吸附实验，记录了实验过程中液相样品的浓度变化。

通过对实验结果进行分析，我们发现：1. 在初始填料高度下，填料塔开始吸附作用后，吸附速度较快，目标物质的浓度迅速下降。

2. 随着时间的推移，吸附速度逐渐减缓，目标物质的浓度下降缓慢。

3. 当填料高度增加时，填料表面积增加，相应的吸附剂量也增加，吸附塔的吸附性能得到了提升。

4. 填料高度的增加可以增加填料塔的处理能力，但也会增加系统的阻力，需要在设计过程中进行综合考虑。

5. 结论通过实验，我们得出了以下结论：1. 填料高度对填料塔吸附性能具有一定影响。

下列塔的工作原理

下列塔的工作原理
塔的工作原理主要取决于其类型和应用。

以下为你介绍几种常见的塔及其工作原理：
1. 填料塔：填料塔是以塔内的填料作为气液两相间接触构件的传质设备。

液体从塔顶经液体分布器喷淋到填料上，并沿填料表面流下。

气体从塔底送入，经气体分布装置分布后，与液体呈逆流连续通过填料层的空隙，在填料表面上，气液两相密切接触进行传质。

2. 转盘筛板萃取塔：属于机械搅拌的塔式萃取设备，由上澄清段、混合段和下澄清段组成。

重相（水相）和轻相（有机相）分别从塔顶和塔底进入，在塔内呈逆流接触。

在固定转盘的搅动下，分散相形成小液滴，使传质面积增加，完成萃取过程后，轻相和重相分别从塔顶和塔底的出口流出。

3. 泡罩塔：通常用来使蒸气（或气体）与液体密切接触以促进其相互间的传质作用。

操作时，液体由塔的上部连续进入，经溢流管逐板下降，并在各板上积存液层，形成液封；蒸汽（或气体）则由塔底进入，经由泡罩底缘上的齿缝或小槽分散成为小气泡，与液体充分接触，并穿过液层而达液面，然后升入上一层塔板。

此外，根据具体需求和工艺要求，还有浮阀塔、喷射器等多种类型的塔器。

如需了解更多塔的工作原理，建议查阅相关书籍或咨询化学工程专家。

分别叙述板式塔和填料塔的工作原理和结构特征

文章标题：深度解析板式塔和填料塔的工作原理和结构特征引言板式塔和填料塔作为化工领域中常见的设备，其工作原理和结构特征一直备受关注。

本文将从深度和广度的角度，分别叙述这两种塔的工作原理和结构特征，以帮助读者全面理解它们的运行机制和优缺点。

一、板式塔的工作原理和结构特征1. 工作原理：板式塔是一种通过在气体和液体之间引入板式填料或隔板，从而使气体和液体在反应过程中进行有效接触和传质的设备。

其工作原理主要包括以下几个方面：- 液体从顶部或底部进入塔体，通过板式填料或隔板层，与气体进行充分接触。

- 气体从底部或顶部进入塔体，经过板式填料或隔板层，与液体进行充分接触。

- 在接触过程中，气体和液体中的物质通过传质作用进行转移和反应。

2. 结构特征：板式塔的结构特征主要包括以下几点：- 塔体结构紧凑，占地面积小，适用于有限空间使用。

- 塔内填料或隔板层结构复杂，需要精确设计和安装，以保证传质效果。

- 塔顶设有分离器或冷凝器，用于将液体和气体分离并收集。

二、填料塔的工作原理和结构特征1. 工作原理：填料塔是一种通过在塔内填充适当的填料，增大气液接触的表面积，从而提高传质效果的设备。

其工作原理主要包括以下几个方面：- 液体从塔顶或底部进入塔体，流经填料层，与从底部或顶部进入的气体进行接触和传质。

- 气体从底部或顶部进入塔体，经过填料层，与流经填料层的液体进行接触和传质。

- 在填料层内，气体和液体的接触面积较大，有利于传质和反应。

2. 结构特征：填料塔的结构特征主要包括以下几点：- 塔体内填充有各种形状的填料，如环形填料、波纹填料等，用于增大气液接触面积。

- 塔体结构简单，占地面积大，适用于宽敞的厂房。

- 塔顶配有分离器或冷凝器，用于分离和收集液体和气体。

总结与回顾通过对板式塔和填料塔的工作原理和结构特征进行分析，我们可以看到它们在化工生产中的重要作用。

在选择使用时，我们需要根据具体的生产工艺和要求来进行合理的选择。
