压力容器设计人员考试试题2016

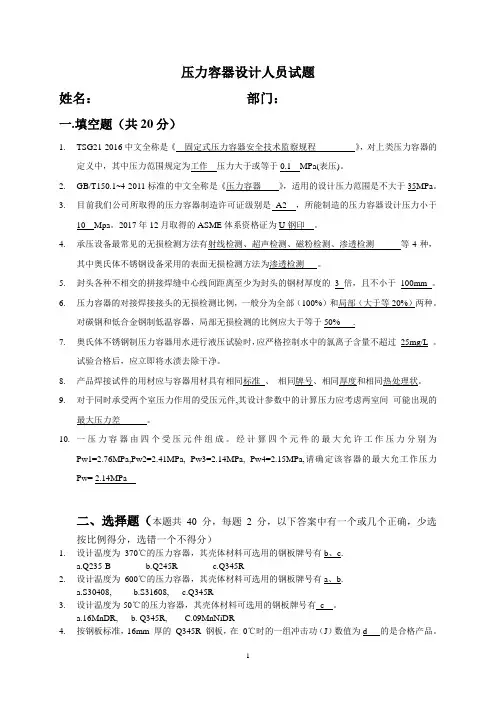

压力容器设计人员试题-正源
压力容器设计人员试题姓名：部门：一.填空题（共20分）1.TSG21-2016中文全称是《固定式压力容器安全技术监察规程》，对上类压力容器的定义中，其中压力范围规定为工作压力大于或等于0.1 MPa(表压)。
2.GB/T150.1~4-2011标准的中文全称是《压力容器》，适用的设计压力范围是不大于35MPa。
3.目前我们公司所取得的压力容器制造许可证级别是A2 ，所能制造的压力容器设计压力小于10 Mpa。
2017年12月取得的ASME体系资格证为U钢印。
4.承压设备最常见的无损检测方法有射线检测、超声检测、磁粉检测、渗透检测等4种，其中奥氏体不锈钢设备采用的表面无损检测方法为渗透检测。
5.封头各种不相交的拼接焊缝中心线间距离至少为封头的钢材厚度的3 倍，且不小于100mm 。
6.压力容器的对接焊接接头的无损检测比例，一般分为全部（100%）和局部（大于等20%）两种。
对碳钢和低合金钢制低温容器，局部无损检测的比例应大于等于50% .7.奥氏体不锈钢制压力容器用水进行液压试验时，应严格控制水中的氯离子含量不超过25mg/L 。
试验合格后，应立即将水渍去除干净。
8.产品焊接试件的用材应与容器用材具有相同标准、相同牌号、相同厚度和相同热处理状。
9.对于同时承受两个室压力作用的受压元件,其设计参数中的计算压力应考虑两室间可能出现的最大压力差。
10.一压力容器由四个受压元件组成。
经计算四个元件的最大允许工作压力分别为Pw1=2.76MPa,Pw2=2.41MPa, Pw3=2.14MPa, Pw4=2.15MPa,请确定该容器的最大允工作压力Pw= 2.14MPa二、选择题（本题共40 分，每题 2 分，以下答案中有一个或几个正确，少选按比例得分，选错一个不得分）1.设计温度为370℃的压力容器，其壳体材料可选用的钢板牌号有b、c.a.Q235-Bb.Q245Rc.Q345R2.设计温度为600℃的压力容器，其壳体材料可选用的钢板牌号有a、b.a.S30408,b.S31608,c.Q345R3.设计温度为-50℃的压力容器，其壳体材料可选用的钢板牌号有c 。
压力容器设计单位资格考核参考题(附答案)
《压力容器设计单位资格考核参考题》一、填空题：1. 易燃介质或毒性程度为中度危害介质的低压反应容器和储存容器为二类压力容器。
2. 有一只压力容器，其最高工作压力为真空度670mmHg，设计压力为0.15Mpa，其容器类别为类外。
3. 压力容器检验孔的最少数量：300mm＜Di≤500mm 2 手孔;500mm＜Di≤1000mm 1 人孔或 2 手孔;Di>1000mm 1 人孔或 2 手孔。
4. 符合下列条件之一的压力容器可不开设检查孔：1) 筒体内径小于等于300 mm的压力容器。
2) 压力容器上设有可以拆卸的封头、盖板或其他能够开关的盖子，它的尺寸≥所规定的检查孔尺寸。
3) 无腐蚀或轻微腐蚀，无需做内部检查和清理的压力容器。
4) 制冷装置用压力容器。
5) 换热器。
5. 易燃介质或毒性程度为中度危害介质的中压储存容器其PV乘积≥10 MPa·m3为三类压力容器。
6. 第二类压力容器中易燃介质的反应压力容器和储存压力容器的对接接头必须进行100%射线或超声检测。
7. 用于制造压力容器壳体的碳素钢和低合金钢钢板，凡符合下列条件之一，应逐张进行超声检测：1) 盛装毒性程度为极度、高度危害介质的压力容器。
2) 最高工作压力大于等于10 MPa的压力容器。
3) 盛装介质为液化石油气且硫化氢含量大于100 mg/L的容器。
8. 压力容器的设计、制造（组焊）、安装、使用、检验、修理和改造均应严格执行《容规》的规定。
9. 常温下盛装混合液化石油气的压力容器(储存容器或移动式压力容器罐体)应进行炉内整体热处理。
10.《容规》适用于同时具备下列条件的压力容器：1)最高工作压力大于等于0.1Mpa(不含液体静压力)；2)内直径(非圆型截面指断面最大尺寸)大于等于150mm ，且容积(V)大于等于0.025m3；3)介质为气体、液化气体或最高工作温度高于等于标准沸点的液体。
11.按《容规》规定，压力容器安全附件包括：安全阀、爆破片装置、紧急切断装置、压力表、液面计、测温仪表和快开门式压力容器的安全联锁装置。
压力容器设计人员测试题
新乡市万和过滤技术股份企业考试题部门：姓名：成绩：一、判断题（正确的划“√”，错误的划“×”。
）10 分1、依照《特种设备安全监察条例》中规定，压力容器，是指盛装气体也许液体，承载必然压力的密闭设备，其范围规定为最高工作压力大于也许等于（表压）的气体、液化气体和最高工作温度高于也许等于标准沸点的液体、容积大于也许等于 30L 且内直径 ( 非圆形截面指截面内界线最大几何尺寸 ) 大于也许等于 150mm的固定式容器和搬动式容器；盛装公称工作压力大于也许等于（表压），且压力与容积的乘积大于也许等于 ?L 的气体、液化气体和标准沸点等于也许低于 60℃液体的气瓶；氧舱。
( )2、 GB150-2011《压力容器》中规定，承受外压的压力容器，其最高工作压力时指容器在正常使用过程中可能出现的最高压力差值；对夹套容器指夹套顶部可能出现的最高压力差值。
（）。
3、 TSG R0004-2009《固定式压力容器安全技术监察规程》中规定，多腔压力容器各腔种类不同样时，应按种类最高的腔提出设计、制造、检验与查收的要求。
（）4、 TSG R0004-2009《固定式压力容器安全技术监察规程》中规定，容积是指压力容器的几何容积，即由设计图样注明的尺寸计算( 不考虑制造公差 ) 并圆整，且不扣除内件体积的容积。
（）5、在 GB150-2011《压力容器》中规定：试验温度是指压力试验过程中，试验液体的温度。
（）6、 TSG R0004-2009《固定式压力容器安全技术监察规程》中规定，制造单位对原设计的修改，均应获取原设计单位赞成更正的书面文件，并对改动部位作详细记录。
（）。
7、GB150-2011《压力容器》中规定，外压容器和真空容器应之内压进行压力试验。
（）8、 GB150-2011《压力容器》中规定，关于有防腐要求的不锈钢以及复合钢板制压力容器，不得在防腐面采用硬印作为焊工的鉴别标记。
()9、 GB/T151-2014《热交换器》中规定：管板与换热管采用胀接连接时，用于易燃、易爆及有毒介质等严格场合，管板的最小厚度应大于或等于换热管的外径d。
压力容器设计校核人员考试试题及答案
压力容器设计校核人员考试试题及答案(C)单位姓名得分一、填空题：（每题2，共44分）1、《固定式压力容器安全技术监察规程》规定板厚δ≥12mm的碳素钢和低合金钢钢板（不包括多层压力容器的层板）用于制造压力容器壳体时，凡符合下列条件之一的，应当逐张进行超声检测：(1)盛装介质毒性程度为极度、高度危害；(2)在湿H2S腐蚀环境中使用；(3)设计压力大于或者等于10MPa；(4)引用标准中要求逐张进行超声检测。
钢板超声检测应当按JB/T 4730 《承压设备无损检测》的规定进行，第(1)、第(2)、第(3)款的钢板，合格等级不低于Ⅱ级，第(4)款的钢板，合格等级应当符合相应引用标准的规定。
2、压力容器用灰铸铁，设计压力不大于0.8MPa，设计温度范围为10-200℃。
3、压力容器设计单位基于设计条件，应当综合考虑所有相关因素、失效模式和足够的安全裕量，以保证压力容器具有足够的强度、刚度、稳定性和抗腐蚀性，同时还应当考虑裙座、支腿、吊耳等与压力容器主体的焊接接头的强度要求，确保压力容器在设计寿命内的安全。
4、对第三类压力容器，设计时应当出具包括主要失效模式和风险控制等内容的风险评估报告。
5、简单压力容器主要受压元件的壁厚采用试验方法或者计算方法确定。
6、壳体成形后的实际厚度，奥氏体不锈钢制简单压力容器不小于1 mm，碳素钢制简单压力容器不小于2 mm。
7、D级压力容器设计单位专职设计人员总数一般不得少于5 名，其中审批人员不得少于2 名。
8、设计压力指设定的容器顶部的最高压力，与相应的设计温度一起作为设计载荷条件，其值不低于工作压力。
9、在采用钢板制造带颈法兰时，圆环的对接接头应采用全焊透结构型式，焊后进行热处理及100% 射线或超声波检测。
10、压力容器锥体设计时，其大端折边锥壳的过渡段转角半径r应不小于封头大端内直径D i的10% 、且不小于该过渡段厚度的 3 倍。
11、确定真空容器的壳体厚度时，设计压力按外压设计，当装有安全控制装置（真空泄放阀）时，设计压力取 1.25倍最大内外压力差或0.1 MPa两者中的较低值；当没有安全控制装置时，取0.1 MPa 。
压力容器设计人员试卷.
压力容器设计复习题一、判断题（正确划√，错误划×）1．内直径小于0.15m或容积小于0.025m3的压力容器不受《固容规》的监察。
（×）2. 工作压力小于0.1MPa，但设计压力高于0.1MPa的压力容器不受《容规》的监察。
√3．移动式空气压缩机的储气罐按固定式压力容器进行监督管理。
（√）4．一个压力腔内有多种介质时，按照组别高的介质划分压力容器的类别。
（√）5．制造盛装介质毒性程度为极度、高度危害的压力容器壳体用厚度大于或者等于12mm的碳素钢和低合金钢钢板，应逐张进行超声检测。
（√）6．压力容器对接接头进行100%射线检测时，合格级别不低于Ⅱ级。
（√）7．钢制压力容器的焊后热处理应在耐压试验后进行。
（×）8．压力容器拼接封头应在成形前进行无损检测。
（×）9．GB150-1998规定，当元件所承受的液压试验液柱静压力大于等于5%设计压力时，应当计入其计算压力。
（×）10．对于夹套容器，确定计算压力时，应考虑各室之间的最大压力差。
（√）11．有效厚度指名义厚度减去厚度负偏差。
（×）12．设计厚度指计算厚度与腐蚀裕量之和。
（√）13. 任何情况下，元件金属的表面温度不得超过钢材的允许使用温度。
（√）14．低温容器用材的许用应力按材料在20℃下的许用应力选取。
（√）15．压力容器受压元件用钢材，只要两个钢号的标准化学成分范围和力学性能指标完全相同，这两个钢号就可以相互代用。
（×）16．内压圆筒计算公式中采用的焊接接头系数系指纵向接头系数。
（√）17．非奥氏体不锈钢旋压封头应在旋压后进行消除应力处理。
（√）18．法兰的螺栓通孔应与壳体主轴线或铅垂线对中布置。
（×）19．用不锈钢材料制造的容器必须进行酸洗钝化处理。
（×）20．进行100%射线或超声检测的低温压力容器，其支座垫板与壳体相连的焊接接头需进行100%磁粉或渗透检测。
2016压力容器设计人员考试试题及答案
2016年度压力容器设计人员考核试卷部门：姓名：岗位：成绩：一、填空题（每题2分，共30分）1、对于压力容器，GB150.1-2011适用的设计压力范围是（不大于35MPa）。
2、GB150.1-2011适用的设计温度范围是（-269℃～900℃）。
3、GB150标准直接或间接考虑了如下失效模式（脆性断裂）（韧性断裂）（接头泄漏）（弹性或塑性失稳）（蠕变断裂）（腐蚀破坏）。
17、GB/T151—2014使用的换热器型式是（固定管板式换热器）、（浮头式换热器）、（U形管式换热器）、（釜式重沸器）、（填料函式换热器）和（高压管壳式换热器）；换热管与管板连接的型式有（胀接）、（焊接）、（胀焊并用）和（内孔焊）。
4、泄漏试验包括（气密性试验）、（氨检漏试验）、（卤素检漏试验）和（氦检漏试验）。
5、焊接接头由（焊缝）、（熔合区）（热影响区）三部分组成。
6、GB/T17616规定S1表示（铁素体型）钢，S2表示（奥氏体-铁素体型）钢，S3表示（奥氏体型）钢，S4表示（马氏体型）钢。
7、壳体开孔处引起的应力可分为三种：（局部薄膜应力）（弯曲应力）和（峰值应力）。
8、对于（第III类）压力容器，设计时应当出具包括（主要失效模式）和（风险控制）等内容的风险评估报告。
9、低温容器受压元件禁用硬印标记是为了降低（脆断）风险，而有耐腐蚀要求的不锈钢以及复合钢板的耐腐蚀面则是为了降低（腐蚀失效）风险。
10、PWHT的意思是（焊后热处理）。
11、封头各种不相交的拼接焊缝中心线间距离至少为封头的钢材厚度的（3）倍，且不小于（100mm）。
12、TSG 21-2016规定判断规程的适用范围用的是（工作）压力，在附录A压力容器类别划分时采用的是（设计）压力。
13、压力容器的选材应当考虑材料的（力学性能）、（化学性能）、（物理性能）和（工艺性能）。
14、当采用SA-516Gr70作为-40℃用钢时，P，S含量应作严格控制，（P≤0.020%）、（S≤0.010）。
D类压力容器设计人员考试题库部分答案
D类压力容器设计人员考试题库部分答案D类压力容器设计人员考试题库——上海市2016年01GB150受压椭圆形封头计算厚度的公式是什么？对椭圆形封头的有效厚度有何限制？02对于夹套容器，在确定夹套耐压试验压力时，是否应对内筒进行稳定性校核？如内筒稳定性不清楚，如何处理？答：①需要进行稳定性校核。
②一般要求夹套水压时，内筒保压，使整个水压试验过程（升压、保压和卸压）中任一时间内，各压力舱的压差不超过允许压差，并在图样上说明这一要求和允许压差值。
03压力试验的目的是什么？为什么要尽可能采用液压试验？答：压力容器耐压试验的目的是通过观察承压部件有无明显变形和破裂，检验承压部件的强度，来验证压力容器是否具有设计压力下安全运行必须的承压能力。
同时通过观察焊缝、法兰等连接处有无泄漏，来检验锅炉压力容器的严密性或发现容器潜在的局部缺陷。
压力容器的耐压试验时，在一般情况下加压介质只能用水或其他适宜的液体，要求介质具有挥发性小、易流动、不燃和无毒等特性。
而不用气体。
因为耐压试验主要是检验强度，试验时应考虑容器在试验时有破裂的可能性，由于气体爆破时的能量比液体大数百倍甚至上万倍，故较少采用。
04设计压力0.3MPa，设计温度50摄氏度，容积5.5m3，充装系数0.9，介质为水的储罐。
该设备如何分类？为什么？答：按介质，水属于第二类介质。
按照《固容规》图A-2划分方法，属于I类压力容器。
05什么叫计算厚度、设计厚度、名义厚度、有效厚度？答：计算厚度指按有关公式计算得到的厚度。
需要时，尚应计入其他载荷所需厚度。
对于外压元件，系指满足稳定性要求的最小厚度。
设计厚度指计算厚度与腐蚀裕量之和。
名义厚度指设计厚度加上钢材厚度负偏差后向上圆整至材料标准规格的厚度。
有效厚度指名义厚度减去腐蚀裕量和钢材厚度负偏差。
06什么情况需下需要制备产品焊接试件？答：GB150.4-2011第9.1.1.1条，凡符合以下条件之一的、有A 类纵向焊接接头的容器，应逐台制备产品焊接试件：a)盛装毒性为极度或高度危害介质的容器；b)材料标准抗拉强度Rm>=540MPa的低合金钢制容器；c)低温容器；d)制造过程中，通过热处理改善或者恢复材料性能的钢制容器；e)设计文件要求制备产品焊接试件的容器。
压力容器设计人员考试试题(答案)2016
压力容器设计人员考试试题单位：姓名：分数：一、填空（每小题2分，共计20分）1、压力容器制造单位的基本法规《特种设备安全监察条例》；2、TSG R0004-2009《固定式压力容器安全技术监察规程》使用范围包括压力容器本体和安全附件，其本体界定在下述范围内：⑴压力容器与外部管道或装置焊接连接的第一道环向接头的坡口面、螺纹连接的第一个螺纹接头的端面、法兰连接的第一个法兰密封面、专用连接件或者管件连接的第一个密封面；⑵压力容器开孔部分的承压盖及其紧固件；⑶非受压元件与压力容器的连接焊缝。
3、TSG R0004-2009《固定式压力容器安全技术监察规程》中规定：压力容器专用钢中的碳素钢和低合金钢钢材（钢板、钢管和钢锻件），其磷、硫含量应当符合以下要求：（1）碳素钢和低合金钢钢材基本要求，P ≤0.030%，S ≤0.020%；（2）标准抗拉强度下限值大于或者等于540MPa的钢材，P ≤0.025%，S ≤0.015%；（3）用于设计温度低于-20℃并且标准抗拉强度下限值小于540MPa的钢材，P ≤0.025%，S ≤0.012%；（4）用于设计温度低于-20℃并且标准抗拉强度下限值大于或者等于540MPa的钢材，P ≤0.030%，S ≤0.020%；4、GB150—1998规定：Q235—B钢板的适用范围为：容器设计压力P≤1.6MPa；钢板使用温度为0~350℃；用于壳体时，钢板厚度不大于20mm。
5、GB150—1998规定，容器的开孔补强圈应在压力试验以前通入0.4~0.5MPa的压缩空气检查焊接接头质量。
6、GB150—1998适用于设计压力不大于35MPa的钢制压力容器的设计、制造、检验与验收。
样7、选择压力容器用钢应考虑容器的使用条件、材料的焊接性能、容器的制造工艺以及经济合理性。
8、压力容器用安全附件包括安全阀、爆破片装置、紧急切断装置、安全联锁装置、压力表、液位计、测温仪表等。
９、ＧB151—1999使用的换热器型式是固定管板式换热器、浮头式换热器、U形管式换热器、釜式重沸器、填料函式换热器；换热管与管板连接的型式有胀接、焊接、胀焊并用。
2016压力容器设计人员考试试题及答案
2016压力容器设计人员考试试题及答案本文为一份2016年度压力设计人员考核试卷，共分为填空题和判断题两部分。
填空题部分：1.根据GB150.1-2011标准，压力的设计压力范围不大于35MPa。
2.根据GB150.1-2011标准，压力的设计温度范围为-269℃～900℃。
3.根据GB150标准，直接或间接考虑了脆性断裂、韧性断裂、接头泄漏、弹性或塑性失稳、蠕变断裂和腐蚀破坏等失效模式。
4.泄漏试验包括气密性试验、氨检漏试验、卤素检漏试验和氦检漏试验。
5.焊接接头由焊缝、熔合区和热影响区三部分组成。
6.根据GB/T标准，S1表示铁素体型钢，S2表示奥氏体-铁素体型钢，S3表示奥氏体型钢，S4表示马氏体型钢。
7.壳体开孔处引起的应力可分为局部薄膜应力、弯曲应力和峰值应力三种。
8.对于第III类压力，设计时应当出具包括主要失效模式和风险控制等内容的风险评估报告。
9.低温受压元件禁用硬印标记是为了降低脆断风险，而有耐腐蚀要求的不锈钢以及复合钢板的耐腐蚀面则是为了降低腐蚀失效风险。
10.PWHT的意思是焊后热处理。
11.封头各种不相交的拼接焊缝中心线间距离至少为封头的钢材厚度的3倍，且不小于100mm。
12.根据TSG 21-2016规定，判断规程的适用范围用的是工作压力，在附录A压力类别划分时采用的是设计压力。
13.压力的选材应当考虑材料的力学性能、化学性能、物理性能和工艺性能。
14.当采用SA-516Gr70作为-40℃用钢时，P、S含量应作严格控制，P≤0.020%、S≤0.010%。
15.需要进行泄露试验时，试验压力、试验介质和相应的检验要求应在图样和设计文件中注明。
判断题部分：1.压力的设计压力范围不大于35MPa。
——正确。
2.压力的设计温度范围为-269℃～900℃。
——正确。
3.GB150标准直接或间接考虑了如下失效模式：脆性断裂、韧性断裂、接头泄漏、弹性或塑性失稳、蠕变断裂和腐蚀破坏。
压力容器设计人员考核试题集及答案
第二章 选择题 2.1 确定压力容器是否适用《压力容器安全技术监察规程》管辖范围的压力条件指的是 a. 设计压力 b. 最高工作压力 c. 最大允许工作压力 2.2 下述条款中哪条列出的压力容器全部属于 《压力容器安全技术监察规程》 第三章、 第四章、 第五章适用的压力容器。
（ a ） a. 锅炉房内的分气缸、橡胶模具、热水锅炉用的膨胀箱、螺旋板换热器。
b. 锅炉房内的分气缸、橡胶模具、热水锅炉用的膨胀箱、板式换热器。
c. 锅炉房内的分气缸、橡胶模具、热水锅炉用的膨胀箱、压缩机气缸。
d. 锅炉房内的分气缸、橡胶模具、热水锅炉用的膨胀箱、冷却排管。
2.3 下列压力容器中，哪种压力容器不适用《压力容器安全技术监察规程》监察范围？ （ d ） a. 水处理设备中的离子交换或过滤用压力容器。
b. 消防装置中的气体或气压给水（泡沫）压力罐。
c. 水力自动补气气压给水（无塔上水）装置中的气压罐。
d. 船舶上的附属压力容器。
2.4 下列压力容器中，哪些属于《压力容器安全技术监察规程》第三章、第四章、第五章适用 的压力容器。
（ _a b c ________ ） a. 深冷装置中非独立的压力容器。
b. 空分设备中的冷箱。
c. 直燃型吸收式制冷装置中的压力容器。
2.5 下列压力容器，哪些属于《压力容器安全技术监察规程》第三章、第四章、第五章适用的 压力容器。
（ _________ __a b ） a. 橡胶行业使用的轮胎硫化机。
b. 电力行业专用的全封闭式组合电器（电容压力容器）。
c. 发电机的承压壳体。
2.6 下列压力容器中，哪些属于《压力容器安全技术监察规程》 监察范围？ （ b__ ） a. 波纹板式换热器。
b. 螺旋板式换热器。
c. 空冷式换热器。
d. 无壳体的套管换热器。
b. ) 2.7 下列压力容器中，哪些属于《压力容器安全技术监察规程》监察范围？（ _ ____ c ） a. 核压力容器。
压力容器设计人员复习试题及答案
一、判断题(正确的划“√”,错误的划“×”) 15分(每小题1分)1．《特种设备安全监察条例》中规定，压力容器，是指盛装气体或者液体，承载一定压力的密闭设备，其范围规定为最高工作压力大于或者等于0.1MPa(表压)，且压力与容积的乘积大于或者等于2.5MPa•L的气体、液化气体和最高工作温度高于或者等于标准沸点的液体的固定式容器和移动式容器；盛装公称工作压力大于或者等于0.2MPa(表压)，且压力与容积的乘积大于或者等于10MPa•L的气体、液化气体和标准沸点等于或者低于60℃液体的气瓶、氧舱等。
（√）2．《压力容器安全技术监察规程》中规定，对介质为液化气体(含液化石油气)的固定式压力容器设计储存量的单位容积充装量，按介质在50℃时罐体内留有8％气相空间及该温度下的介质密度确定。
（×）3．《压力容器安全技术监察规程》中规定，承受外压的压力容器，其最高工作压力是指压力容器在正常使用过程中可能出现的最高压力差值；对夹套容器指夹套顶部可能出现的最高压力差值。
（√）4．《压力容器安全技术监察规程》中规定，对多腔压力容器的某个压力腔进行类别划定时，设计压力取该压力腔的设计压力，容积取该压力腔的几何容积。
（√）5．《压力容器安全技术监察规程》中规定，承受内压的压力容器，其最高工作压力是指在正常使用过程中，可能出现的最高压力。
（×）6．《压力容器安全技术监察规程》中规定，一台压力容器如果同时具备两种以上的工艺作用原理，应按工艺过程中的主要作用来划分品种。
（√）7．GBl50-1998《钢制压力容器》中规定，壳体加工成形后，包括腐蚀裕量的最小厚度：对碳素钢、低合金钢制容器，不小于3毫米；对高合金钢制容器，不小于2毫米。
（×）8．按照GBl50—1998《钢制压力容器》设计的压力容器，都应接受《压力容器今技术监察规程》的监督。
（×）9．外压容器的失效形式主要有强度不足引起的破坏和失稳现象，但通常只计算外压容器的稳定性。
压力容器设计人员考试试题
三.填空题（每空1分）
1.压力试验一般采用（），外压容器和真空容器以（）进行压力试验。
2.当锥壳的半锥角α≥60°时，其厚度可按（）计算，也可以用（）方法确定。
3.椭圆形封头承受内压时过渡区有可能出现（）现象，为此GB150-1998中规定，对于标准椭圆形封头，封头有效厚度δe≥()%Di。
（ ）8、热压成型的球壳板，成型后球壳板的力学性能和弯曲性能须由热压工艺保证。
（ ）9、盛装介质毒性程度为极度危害介质的换热器，可选用奥氏体不锈钢焊接钢管作换热管。
（ ）10、密封焊是保证换热管与管板连接的密封性能及抗拉脱强度的焊接。
（ ）11、塔体与裙座壳体的连接焊缝按规范规定应校验其在地震载荷和风载荷下作用下的强度，若校验结果满足要求则认为该连接安全可靠。
12.有剧烈震动的换热器换热管与管板的连接应采用（）。
Ａ．强度胀接 Ｂ．强度焊 Ｃ．胀焊并用
13.用平垫密封的高压容器设计温度小于或者等于200℃，当设计压力为22-35MPa时，封口直径限制在（）。
A．≤600mm B．≤800mm C．≤1000mm
14.球壳的上、下极应各设置一个不小于（）的人孔。
A、计算厚度 B、设计厚度 C、名义厚度 D、有效厚度
4、奥氏体不锈钢焊接接头可采用以下方法进行无损检测（ ）。
A、射线检测 B、超声检测 C、磁粉检测 D、渗透检测
5、用于液体的安全阀出口管，公称直径至少为（ ）mm。
A、10 B、15 C、20
6、接管与壳体的连接通常有下列几种型式的结构（ ）。
A.0.3% B.0.25% C.0.28%
18.球壳的焊缝以及直接与球壳焊接的焊缝，应选用（）。
压力容器考试题库带答案
压力容器考试题库带答案精品文档压力设计考核题》姓名：分数：一、填空题(每空1分，共40分)1.设计盛装液化石油的储罐，使用法兰连接的第一个法兰密封面，应采用高颈对焊法兰，金属缠绕垫片(带外环)和高强度螺栓组合。
2.气密性试验应在液压试验合格后进行。
对设计图样要求做气压试验的压力，是否需再做气密性试验，应在设计图样上规定。
3.压力的壳体，封头，膨胀节，开孔补强，设备法兰，球罐的球壳板，换热器的管板和换热管，M36（含M36）以上的设备主螺栓，公称直径大于等于250mm的接管和管法兰等均作为主要受压元件。
4.压力设计单位不准在外单位设计的图样上加盖压力设计资格印章；5.用于制造压力壳体的钛材应在退火状态下使用。
6.压力投用后，首次内外部检验周期一般为3年7.GB150.1-2011使用于设计压力不大于35.Mpa的压力的设计，制造，检验与验收。
8.计算压力是指在相应设计温度下用以确定元件厚度的压力。
9.设计温度指在正常工作情况下，设定的元件的元件金属温度。
在任何情况下,元件金属的表面温度，不得超过钢材的允许使用温度。
10.只设置一个安全阀的压力，根据压力高低依次排列:设计压力、工作压力、最高工作压力、开启压力、试验压力：1)工作压力(2)最高工作压力(3)开启压力4)设计压力(5)试验压力。
11.两个不同垫片，他们的形状和尺寸均不异且都能满足密封要求，则选用m(垫片系数)值小的垫片较好。
12.在法兰设想计较中比压力y是考虑预紧状况下需要的最小螺栓截面计较时利用，垫片系数m是考虑操纵状况下需要的最小螺栓截面.精品文档计算时使用。
13.壳体的开孔补强可按具体条件选用的方式：补强圈、增加壳体厚度，厚壁接管。
14.奥氏体不锈钢有两组许用应力：一组适用于允许产生微量永久变形的元，另一组可用于不允许产生微量永久变形场合。
15.关于压力锥壳：大端，锥体半顶角α>30时，应采用带过渡段的折边结构。
否则应按应力阐发法进行设想。
压力容器设计单位资格考核参考题(附答案)
《压力容器设计单位资格考核参考题》一、填空题：1. 易燃介质或毒性程度为中度危害介质的低压反应容器和储存容器为二类压力容器。
2. 有一只压力容器，其最高工作压力为真空度670mmHg，设计压力为0.15Mpa，其容器类别为类外。
3. 压力容器检验孔的最少数量：300mm＜Di≤500mm 2 手孔;500mm＜Di≤1000mm 1 人孔或 2 手孔;Di>1000mm 1 人孔或 2 手孔。
4. 符合下列条件之一的压力容器可不开设检查孔：1) 筒体内径小于等于300 mm的压力容器。
2) 压力容器上设有可以拆卸的封头、盖板或其他能够开关的盖子，它的尺寸≥所规定的检查孔尺寸。
3) 无腐蚀或轻微腐蚀，无需做内部检查和清理的压力容器。
4) 制冷装置用压力容器。
5) 换热器。
5. 易燃介质或毒性程度为中度危害介质的中压储存容器其PV乘积≥10 MPa·m3为三类压力容器。
6. 第二类压力容器中易燃介质的反应压力容器和储存压力容器的对接接头必须进行100%射线或超声检测。
7. 用于制造压力容器壳体的碳素钢和低合金钢钢板，凡符合下列条件之一，应逐张进行超声检测：1) 盛装毒性程度为极度、高度危害介质的压力容器。
2) 最高工作压力大于等于10 MPa的压力容器。
3) 盛装介质为液化石油气且硫化氢含量大于100 mg/L的容器。
8. 压力容器的设计、制造（组焊）、安装、使用、检验、修理和改造均应严格执行《容规》的规定。
9. 常温下盛装混合液化石油气的压力容器(储存容器或移动式压力容器罐体)应进行炉内整体热处理。
10.《容规》适用于同时具备下列条件的压力容器：1)最高工作压力大于等于0.1Mpa(不含液体静压力)；2)内直径(非圆型截面指断面最大尺寸)大于等于150mm ，且容积(V)大于等于0.025m3；3)介质为气体、液化气体或最高工作温度高于等于标准沸点的液体。
11.按《容规》规定，压力容器安全附件包括：安全阀、爆破片装置、紧急切断装置、压力表、液面计、测温仪表和快开门式压力容器的安全联锁装置。
压力容器设计人员考试题
压力容器设计人员考试题（D ）单位 姓名 成绩一．填空题（30分，毎空2分）1.第二类压力容器中易燃介质的反应压力容器和储存压力容器的对接接头必须进行 检测。
2.压力容器本体的主要受压元件包括 ； ； ； ； ； ； 。
3.压力容器壁厚≦38mm 时，其对接接头应采用 检测；由于结构等原因，不能采用 检测时，允许采用 检测。
4.压力容器选材除应考虑力学性能和弯曲性能外，还应考虑与介质的 。
压力容器专用钢板的磷含量（熔炼分析，下同）不应大于 ，硫含量不应大于 。
5.卧式容器支座的配置，应尽量使支座中心到封头切线的距离A 小于或等于 ，当无法满足时，A 值不宜大于 。
6.安全阀、爆破片的排放能力，必须大于或等于压力容器的 。
7.压力容器气密性试验时，其试验压力为压力容器的 。
8.低温压力容器的对接接头允许局部检测时，其检测长度应不小于各条焊接接头长度的 ，且不小于 。
9.设计温度指容器在正常工作情况下，设定的原件的 。
在任何情况下，原件金属的表面温度，不得超过 。
10.内压圆筒计算公式[]()t =c i/2-c P D P δσφ的理论依据是 公式的适用范围计算压力P c ≦ MPa 。
11.GB150-1998规定，适用于安装在容器上的超压泄放装置有 、 、 三种。
12.采用补强圈补强的设计应遵循的规定：（1）钢材的标准常温抗拉强度值 ；（2）补强圈厚度应小于或等于 ；（3）壳体名义厚度 。
13.法兰按其整体性程度分为3种型式，它们是 、 、 和 。
14.GB151标准推荐的三种防短路结构有： ； ； 。
15.垫片的比压力y 是 为了消除法兰面与垫片间的缝隙，需要施加于垫片 的最小压紧力。
16.当塔式容器下封头的设计温度大于或等于 ℃时，在裙座上部靠近封头处应设置隔气圈。
二．选择题（20分，每题2分，以下答案有一个或几个正确，少选按比例得分，选错一个不得分）1.设计温度为550℃的压力容器，其壳体材料可选用的板材有：A ）Q345R B)0Cr18Ni9 C ）00Cr17Ni14Mo2 D ）0Cr18Ni10Ti2.多腔压力容器（如换热器、夹套容器等）按照类别高的压力腔来作为该容器类别，其设计制造技术要求按A)较低类别 B）较高类别 C）每个压力腔各自类别3.在下述厚度中满足强度及使用寿命要求的最小厚度是A)名义厚度 B）计算厚度 C）设计厚度4.接管腐蚀裕量为1mm，不另行补强的最小壁厚为：A)Ф25×3 B)Ф57×5 C)Ф76×55.目前常用的容器封头有椭圆形、、碟形、半球形、锥形、平盖等，从受力情况看，从好到差依次排列是A)椭圆形、半球形、碟形、锥形、平盖B)半球形、椭圆形、碟形、锥形、平盖C)半球形、碟形、椭圆形、锥形、平盖6.以下属A类焊接接头的是：A)各类凸形封头中的所有拼接接头 B)壳体部分环向接头C)补强圈与壳体连接的接头 D)内封头与圆筒的搭接接头7.压力容器的压力试验温度是指A)环境温度 B)试验介质温度 C)容器壳体的金属温度8.射线检验压力容器对接焊缝取II级合格者，若用超声波检验，应选取的相当级别是A)I 级 B)II 级 C)III 级9.有一移动式空气压缩机的储气罐，工作压力1.6Mpa，容积为400L，工作温度100℃，划为类；A)I 类 B)II 类 C)III 类 D)简单压力容器10.碳素钢和Q345R容器进行液压试验时，液体温度不得低于℃。
压力容器设计人员综合考试题及答案(一)
2013/7/15 压力容器设计人员综合考试题(闭卷) 姓名：得分一、填空（本题共25 分，每题0.5 分）1 、结构具有抵抗外力作用的能力，外力除去后，能恢复其原有形状和尺寸的这种性质称为弹性。
点评：这是材料力学的基本定义，压力容器的受压元件基本上应该具有这个性质。
2 、压力容器失效常以三种形式表现出来：①强度；②刚度；③稳定性。
点评：该失效形式是压力容器标准所要控制的几种失效形式。
3 、当载荷作用时，在截面突变的附近某些局部小范围内，应力数值急剧增加，而离开这个区域稍远时应力即大为降低，趋于均匀，这种现象称为_应力集中。
点评：这是弹性力学的基本概念。
常见于压力容器的受压元件。
4 、有限元法单元基本方程｛F｝e = [K]｛δ｝e所表示的是单元节点力与单元节点位移之间的关系。
点评：这是一道拉开分数档次的题，考查所掌握的基础理论深度。
该题是有限元数值分析中最基本概念。
5 、厚度16mm 的Q235—C 钢板，其屈服强度ReL 的下限值为235MPa 。
点评：该题主要是考察对压力容器常用材料钢号含义的掌握，并不是考查对具体数字的记忆。
6 、在正常应力水平的情况下，Q245R 钢板的使用温度下限为-20℃。
点评：该题出自GB150.2，表4，考查设计人员对材料温度使用范围的掌握。
7 、Q345R 在热轧状态下的金相组织为铁素体加珠光体。
点评：考查设计人员的综合知识，提示大家应该掌握常用材料的金相组织的知识深度。
8 、用于壳体的厚度大于36 mm 的Q245R 钢板，应在正火状态下使用。
点评：该题出自GB150，4.1.4 条款，考查对常用压力容器材料订货技术条件掌握的熟练程度。
9 、GB16749 规定，对于奥氏体不锈钢材料波纹管，当组合应力_σR≤2σS t _时，可不考虑疲劳问题。
点评：考查波纹管的基础知识的掌握，同时这里包含一个结构安定性的力学概念10、波纹管的性能试验包括刚度试验、稳定性试验、__疲劳试验__。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压力容器设计人员考试试题单位：姓名：分数：一、填空（每小题2分，共计20分）1、压力容器制造单位的基本法规《特种设备安全监察条例》；2、TSG R0004-2009《固定式压力容器安全技术监察规程》使用范围包括压力容器本体和安全附件，其本体界定在下述范围内：⑴压力容器与外部管道或装置焊接连接的第一道环向接头的坡口面、螺纹连接的第一个螺纹接头的端面、法兰连接的第一个法兰密封面、专用连接件或者管件连接的第一个密封面；⑵压力容器开孔部分的承压盖及其紧固件；⑶非受压元件与压力容器的连接焊缝。
3、TSG R0004-2009《固定式压力容器安全技术监察规程》中规定：压力容器专用钢中的碳素钢和低合金钢钢材（钢板、钢管和钢锻件），其磷、硫含量应当符合以下要求：（1）碳素钢和低合金钢钢材基本要求，P ≤0.030%，S ≤0.020%；（2）标准抗拉强度下限值大于或者等于540MPa的钢材，P ≤0.025%，S ≤0.015%；（3）用于设计温度低于-20℃并且标准抗拉强度下限值小于540MPa的钢材，P ≤0.025%，S ≤0.012%；（4）用于设计温度低于-20℃并且标准抗拉强度下限值大于或者等于540MPa的钢材，P ≤0.030%，S ≤0.020%；4、GB150—1998规定：Q235—B钢板的适用范围为：容器设计压力P≤1.6MPa；钢板使用温度为0~350℃；用于壳体时，钢板厚度不大于20mm。
5、GB150—1998规定，容器的开孔补强圈应在压力试验以前通入0.4~0.5MPa的压缩空气检查焊接接头质量。
6、GB150—1998适用于设计压力不大于35MPa的钢制压力容器的设计、制造、检验与验收。
样7、选择压力容器用钢应考虑容器的使用条件、材料的焊接性能、容器的制造工艺以及经济合理性。
8、压力容器用安全附件包括安全阀、爆破片装置、紧急切断装置、安全联锁装置、压力表、液位计、测温仪表等。
９、ＧB151—1999使用的换热器型式是固定管板式换热器、浮头式换热器、U形管式换热器、釜式重沸器、填料函式换热器；换热管与管板连接的型式有胀接、焊接、胀焊并用。
10、一台液化石油气储罐，设计压力为2.8MPa，工作压力为2.6 MPa，直径2000mm,筒体长度5000mm（容积为20m3），此容器为Ⅲ类容器。
二、判断题（对的打√，错的打×）（每小题1.5分，共计15分）1、《特种设备安全监察条例》自2003年6月1日施行，《锅炉压力容器安全监察暂行条例》同时废止。
（√）2、《固规》规定：多腔压力容器应按照每个压力腔各自的类别分别提出设计、制造技术要求。
（√）3、《固规》规定：用于制造第三类压力容器主要受压元件的钢管应进行复验。
（×）4、GB150—1998中：厚度附加量：C=C1+C2式中C1为钢材厚度负偏差，C2为腐蚀裕量。
（√）5、外压容器的破坏主要有强度不足引起的破坏和失稳现象，但经常只计算外压容器的稳定性。
（√）6、JB/T4700—2000《压力容器法兰分类与技术条件》中规定，允许修改标准法兰尺寸。
（√）7、从受力情况看，下列封头从好到差的依次排列是：半球形、碟形、椭圆形、锥形、平盖。
（×）8、GB151—1999规定，当设计温度高于或等于300℃时，必须采用整体法兰。
（×）9、液压试验时，圆筒的薄膜应力σT不得超过试验温度下材料屈服点的80%。
（×）10、介质的毒性程度按GB5044《职业性接触毒物危害程度分级》为依据。
( ×）三、选择题（每小题1.5分，共计15分）1、按《固规》，下列容器中（E）是反应压力容器；（A、D）是分离压力容器；（C）是储存压力容器；（B）是换热压力容器。
A、除氧器B、蒸发器C、液化石油气储罐D、分汽缸E、变换炉2、确定压力容器是否适用于《固规》管辖范围的压力条件指的是（B）。
A、设计压力B、最高工作压力C、最大允许工作压力3、在下列厚度中，满足强度及使用寿命要求的最小厚度是（A）A、设计厚度B、计算厚度C、名义厚度4、焊接接头内部不允许存在的缺陷有（C、D、E）A、气孔B、夹渣C、裂纹D、未焊透E、未熔合5、GB151—1999中要求，除（C）之外，拼接后管板应作消除应力热处理。
A、碳钢B、低合金钢C、不锈钢6、试验温度是指压力试验时（B ）A、试验介质温度B、容器壳体的金属温度C、环境温度7、《固规》规定，用于焊接压力容器的碳素钢和低合金钢含碳量不应大于（D）A、0.3%B、0.28%C、0.25%8、超低碳不锈钢的含碳量不大于（C）A、0.08%B、0.04%C、0.03%9、盛装液化气体的容器设计储存量不得超过计算式W=φVρt ,式中φ为装量系数，一般取φ为（B ）A、0.8B、0.9C、0.9510、最大允许工作压力是按（D）计算而得。
A、设计厚度B、计算厚度C、有效厚度四、简答题（每题4分，共计40分）1、简述《特种设备安全监察条例》中所述的压力容器的含义。
答：压力容器，是指盛装气体或者液体，承载一定压力的密闭设备，其范围规定为最高工作压力大于或者等于0．1MPa（表压），且压力与容积的乘积大于或者等于2．5MP a·L的气体、液化气体和最高工作温度高于或者等于标准沸点的液体的固定式容器和移动式容器；盛装公称工作压力大于或者等于0．2MPa （表压），且压力与容积的乘积大于或者等于1．0MPa·L的气体、液化气体和标准沸点等于或者低于60℃液体的气瓶；氧舱等。
2、GB150中对于容器补强圈的使用范围如何要求？答：见GB150-1998的P75的第8.4.1条。
3、压力容器及其受压元件在什么情况下应进行热处理？答：见GB150-1998的P124的第10.4条。
4、焊后热处理的目的和作用是什么？答：焊后热处理的目的和作用如下：（1）消除和降低焊接过程中产生的应力；（2）避免焊接结构产生裂纹，恢复冷作而损失的力学性能；（3）改善接头及热影响区的塑性和韧性，提高抗应力腐蚀的能力。
5、什么是应力腐蚀破裂？什么是液氨应力腐蚀环境？举出两种产生应力腐蚀的典型介质。
答：应力腐蚀破裂是金属在应力（拉应力）和腐蚀的共同作用下（并有一定的温度条件）所引起的破裂。
当化工容器接触的液氨介质同时符合下列各项条件，即为液氨应力腐蚀环境：（1）介质为液态氨，含水量不高（≤0.2%），且有可能受空气（O2或CO2）污染的场合；（2）使用温度高于零下5℃。
产生应力腐蚀的典型介质：碱液、硝酸盐溶液、无水液氨、湿硫化氢、醋酸等。
6、锻件的级别如何确定？“法兰－RF 1000－2.5 JB/T4703－2000”应选用什么级？答：锻件的级别分别按JB4726《压力容器用碳素钢和低合金钢锻件》、JB4727《低温压力容器用低合金钢锻件》、JB4728《压力容器用不锈钢锻件》中技术要求的规定确定。
“法兰－RF 1000－2.5 JB/T4703－2000”应选用Ⅱ级或Ⅱ级以上锻件。
7、对标准中允许保留余高的焊缝，设计者可否要求去除，为什么？答：对标准中允许保留余高的焊缝，设计者可要求去除，因为余高对容器的安全运行，尤其是疲劳寿命产生一定的影响；将余高去除，不但可以保证产品的外观质量，同时还可减少局部附加应力的不良影响，减缓缺陷在使用过程中的扩展，也有利于无损检测操作，保证防腐涂料的涂敷质量。
8、在何种情况下，钢制压力容器的接管（凸缘）与壳体之间的接头设计以及夹套压力容器的接头设计，应采用全焊透型式？答：见TSG R0004-2009《固定式压力容器安全技术监察规程》的P15的第3.14.2条。
9、何为“低温低应力工况”？低温压力容器的结构设计应考虑那些问题？答：“低温低应力工况”是指容器或其受压元件的设计温度虽然低于或等于-20℃，但其拉伸薄膜应力小于或等于钢材标准常温屈服点的六分之一，且不大于50MPa的工况。
低温压力容器的结构设计应考虑如下问题：（1）结构应尽量简单，减少约束；（2）避免产生过大的温度梯度；（3）应尽量避免结构形状的突然变化，以减小局部高应力；接管端部应打磨成圆角，使圆滑过渡；（4）不应使用不连续的或点焊连接焊接；（5）容器的支座或支腿需放置垫板，不得直接焊在壳体上。
10、压力容器失效形式有哪些？答：压力容器失效形式有以下三种：强度失效、刚度失效、稳定失效。
五、计算题（10分）已知一夹套容器的设计条件如下，通过简要计算，确定内筒和夹套的名义厚度和水压试验压力。
（注：1、不计算封头壁厚；2、不计算内筒外压稳定性；3、不计温差应力）设计条件：内筒夹套内直径2000mm 2200mm设计压力 1.6MPa 0.3MPa设计温度50 ℃100 ℃腐蚀裕度2mm 1mm焊缝系数 1.0 0.85材质Q345R Q235—B解：内筒的名义厚度和水压试验压力计算如下：计算厚度=P DPc itc2[]σφ-=6.11170220006.1-⨯⨯⨯= 9.456mm+ C1+ C2=9.456 + 2 + 0.3 = 11.756mm 故名义厚度n取12mm；水压试验压力P T = 1.25P [][]σσt= 1.25×1.6×[][]σσt= 2.0MPa夹套的名义厚度和水压试验压力计算如下：计算厚度=P DPc itc2[]σφ-=3.085.0113222003.0-⨯⨯⨯= 3.44mm+ C1+ C2=3.44+ 1 + 0.5 = 4.94mm 故名义厚度n取5mm；水压试验压力P T = 1.25P [][]σσt= 1.25×0.3×[][]σσt= 0.375MPa。
