变频技术原理与应用
变频的原理与应用
变频的原理与应用一、概述变频技术作为一种先进的电力调节技术，广泛应用于各个领域。
本文将详细介绍变频的原理及其在不同领域中的应用。
二、变频的原理变频器通过改变电源频率来控制电机的转速，从而实现对电机的调节。
具体而言，变频器将交流电源输入经过整流、滤波、逆变等处理后，得到所需的变频电源输出。
其主要原理可以概括如下：1.输入电源整流滤波：将交流电源通过整流电路转换为直流电源，并经过滤波电路削去输出纹波。
2.逆变输出：将直流电源通过逆变器电路转换为可调节的交流电源输出，在逆变过程中通过改变逆变电路的开关频率来实现输出频率的调节。
3.控制单元：变频器通过控制单元对逆变器进行调节，实现频率、电压等参数的控制。
常见的控制方式包括串行通信、模拟控制和数字控制等。
三、变频的应用1. 工业领域变频技术在工业领域中得到了广泛应用，主要体现在以下几个方面：•变频电机驱动：传统的电机驱动方式使用固定频率的电源供电，而变频电机驱动将电机与变频器相结合，可以实现对电机转速的精确控制，大大提高了生产效率。
•节能降耗：通过变频器控制电机转速，能够根据实际负载情况自动调整电机的输出功率，以达到节能降耗的目的。
•调速精度高：变频器可以实现电机转速的精确控制，适用于对转速要求较高的设备，如机床、风机、泵等。
2. 暖通空调领域暖通空调系统是变频技术应用的又一个重要领域，其主要应用在以下几个方面：•变频压缩机：传统的空调系统使用固定频率的压缩机，无法根据负载变化的实际需求进行调节。
而采用变频技术的空调系统可以根据室内温度、负载情况等实时调整压缩机的转速，从而实现能耗的降低。
•精确控制温度：变频技术可以实现空调系统的整体调节，根据室内外温度、湿度等参数来精确控制空调的运行，提供更加舒适的室内环境。
•节能环保：通过变频技术，空调系统可以实现高效运行，避免能量的浪费，达到节能环保的目的。
3. 水处理领域在水处理领域，变频技术也起到了重要作用，常见应用包括：•潜水泵变频调速：将潜水泵与变频器相结合，能够根据实际需求调整泵的运行频率和转速，从而实现水位的稳定控制。
变频节能改造方案
变频节能改造方案引言随着能源紧缺和环保意识的提高，节能已经成为当代社会发展的重要课题。
在工业领域中，机械设备的能耗一直是一个关注的焦点。
为了提高设备的能效和减少能源浪费，许多企业开始采取各种措施进行节能改造。
其中，变频节能技术成为许多企业首选的方案之一。
本文将介绍变频节能改造方案的基本原理和应用案例，旨在帮助企业更好地理解和应用这一技术。
一、变频节能技术的基本原理1.1 变频器的作用和原理变频器是一种能够改变电机转速的装置，通过调整电机的转速来实现能耗的控制。
其主要由整流器、滤波器、逆变器和控制电路等组成。
通过变频器对电源频率进行调控，可以改变电机的工作频率，从而控制电机的负载输出。
1.2 变频节能原理变频器通过调整电机的转速，使得电机能够根据实际需要灵活调整负荷输出，从而达到节能的目的。
在传统的恒速运行模式下，电机始终以额定负荷运行，消耗大量的能源。
而采用变频器可以根据实际负荷情况调整电机的转速，使之保持在最佳运行点附近，从而实现能耗的最小化。
二、变频节能的应用案例2.1 水泵变频节能案例水泵是许多工业生产中常用的设备。
传统的水泵运行模式是恒速模式，消耗大量的能源。
而采用变频器对水泵进行改造，可以根据需要自动调整水泵的流量和压力输出。
通过与传统运行模式的比较，可以达到节能30%以上的效果。
2.2 风机变频节能案例风机在工业生产中广泛应用于通风、空调、废气处理等多个环节。
传统的风机运行模式是以恒速工作，而实际工作时负荷变化较大。
采用变频器对风机进行改造，可以根据实际负荷情况调整风机的转速和输出。
据统计，采用变频器进行风机节能改造，可以将能耗降低20%以上。
2.3 输送机变频节能案例输送机是工业生产中常见的物料传输设备。
传统的输送机运行模式是以恒速工作，无法根据实时物料负载进行调整。
而采用变频器对输送机进行改造，可以根据实际物料负载情况调整输送机的运行速度，从而实现节能效果。
据初步统计，采用变频器进行输送机节能改造可将能耗降低15%以上。

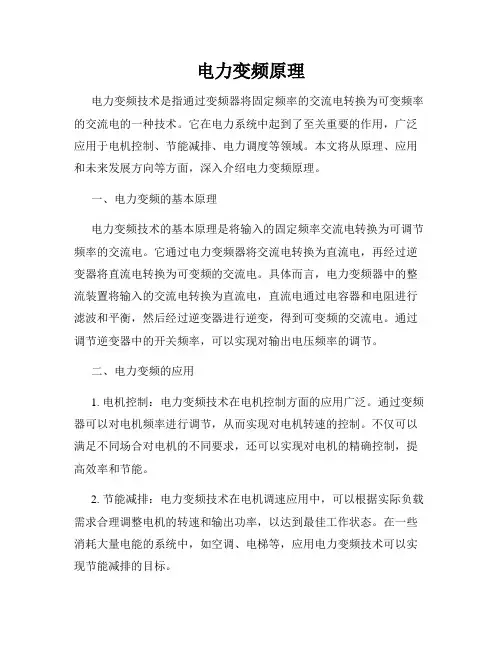

电力变频原理
电力变频原理电力变频技术是指通过变频器将固定频率的交流电转换为可变频率的交流电的一种技术。
它在电力系统中起到了至关重要的作用，广泛应用于电机控制、节能减排、电力调度等领域。
本文将从原理、应用和未来发展方向等方面，深入介绍电力变频原理。
一、电力变频的基本原理电力变频技术的基本原理是将输入的固定频率交流电转换为可调节频率的交流电。
它通过电力变频器将交流电转换为直流电，再经过逆变器将直流电转换为可变频的交流电。
具体而言，电力变频器中的整流装置将输入的交流电转换为直流电，直流电通过电容器和电阻进行滤波和平衡，然后经过逆变器进行逆变，得到可变频的交流电。
通过调节逆变器中的开关频率，可以实现对输出电压频率的调节。
二、电力变频的应用1. 电机控制：电力变频技术在电机控制方面的应用广泛。
通过变频器可以对电机频率进行调节，从而实现对电机转速的控制。
不仅可以满足不同场合对电机的不同要求，还可以实现对电机的精确控制，提高效率和节能。
2. 节能减排：电力变频技术在电机调速应用中，可以根据实际负载需求合理调整电机的转速和输出功率，以达到最佳工作状态。
在一些消耗大量电能的系统中，如空调、电梯等，应用电力变频技术可以实现节能减排的目标。
3. 电力调度：电力变频技术被广泛应用于电力调度系统中，通过调整输出频率和功率，实现对电力系统的平衡和优化。
可以根据电网需求和电力负荷变化，灵活调整电力的输出，提高电力的利用率和供电质量。
三、电力变频的未来发展方向1. 提高效率：电力变频技术在转换过程中存在一定的能量损耗，提高转换效率是未来发展的重点。
可以通过改进逆变器的拓扑结构、优化开关器件和控制算法等方式，降低能量损耗，提高转换效率。
2. 降低成本：目前电力变频设备的成本较高，限制了其在一些领域的应用。
未来的发展方向之一是降低设备成本，提高性价比。
可以通过技术进步和规模效应等手段，降低设备的制造成本，促进电力变频技术的普及和应用。
3. 加强智能化：随着信息技术的发展，电力变频技术也有望与智能化技术相结合，实现更加智能化的控制，提高系统的稳定性和可靠性。
简述变频器的工作原理适用场合与参数调节
简述变频器的工作原理适用场合与参数调节
变频器是一种能够改变交流电动机转速的电气设备,其主要工作原理是利用PWM(脉宽调制)技术控制电动机的输入电压,从而改变电动机的转速。
变频器的工作原理是通过改变电源的电压或频率,来改变电动机的转速。
当变频器向电动机提供PWM信号时,电动机接收到的信号会发生改变,从而改变其转速。
变频器还可以根据需要调节电动机的输出功率,从而实现对电动机的控制。
变频器适用场合广泛,可以应用于各种需要调节电动机转速的行业。
例如,变频器可以被用于工业生产中,如输送带、造纸厂、自动化生产线等,还可以被用于商业领域中,如办公室、商场、酒店等。
变频器的参数调节也是其重要的应用之一。
通过调整变频器的参数,可以实现对电动机的转速、输出功率、电压等参数的调节,从而满足不同的应用需求。
例如,如果想让电动机的转速更快,可以增加变频
器的输出电压;如果想要实现更快的响应速度,可以减小变频器的周期。
除了调节电动机的参数外,变频器还可以根据需要对其进行控制。
变频器的原理及应用技术
变频器的原理及应用技术1. 变频器的原理变频器，又称为交流调速装置，是一种将电力频率和电压进行变换，从而实现交流电机调速的电气设备。
变频器通过改变电机的供电频率和电压，实现对电机的转速控制。
其工作原理主要包括以下几个方面：1.整流：变频器首先将输入的交流电源信号转换为直流电压信号，这一步骤由整流回路完成。
整流回路由整流桥和滤波电容组成，通过将交流电压转换为直流电压，并平滑输出。
2.逆变：直流电源经过整流后，进入逆变回路，通过将直流电压逆变为交流电压，实现对电机的供电频率和电压的调整。
逆变回路由逆变桥和滤波电感组成，通过高频开关器件控制逆变桥，将直流电压转换为可变频率和电压的交流电压。
3.控制：逆变回路控制模块通过控制逆变桥的开关频率和相位，改变输出交流电压的频率和电压大小，从而实现对电机的转速调整。
控制模块通常采用现代的数字控制器，可以根据需求精确地控制变频器的输出。
2. 变频器的应用技术变频器作为调速控制设备，广泛应用于各种工业领域。
以下是变频器在工业应用中的一些常见技术和特点：1.节能降耗：传统的电阻调速和机械调速方式存在能源消耗大和能效低的问题。
而变频器通过调整电机的转速，避免了在启动和停止过程中产生的能量损耗，实现了节能降耗的效果。
2.精确控制：通过数字控制技术，变频器能够精确控制电机的转速和运行状态，满足精密机械设备对转速和位置的精确要求。
例如，在纺织、印刷等行业中，变频器可以实现对纺织机、印刷机等设备的精确控制，提高生产效率和产品质量。
3.多功能操作：现代变频器具有丰富的功能和操作模式。
通过数字界面，操作人员可以设定和调整变频器的参数，实现各种工作模式的切换和调整，提高设备的灵活性和可靠性。
4.电机保护：变频器可以对电机进行多方面的保护。
例如，通过监测电机的电压、电流、温度等参数，及时发现故障和异常情况，保护电机不受损坏。
此外，变频器还可以通过限制电机的最大转矩和电流，保护设备免受过载和短路等危险。
变频器原理及应用ppt完整版
未来发展趋势预测和机遇挑战剖析
01
发展趋势
随着新能源、智能制造等新兴产业的快速发展，变频器市场需求将不断
增长，同时产品将向高性能、高可靠性、节能环保等方向发展。
02
机遇
国家政策的支持以及新兴市场的开拓为变频器行业带来了巨大的发展机
遇，如“一带一路”倡议、工业4.0等。
03
挑战
国际贸易环境的变化、原材料价格波动以及技术更新换代速度加快等因
作用
在工业生产中，变频器被广泛应用于电动机的速度控制和节能领域。通过调节 电源频率，变频器可以实现对电动机的无级调速，满足不同生产工艺对电机速 度的需求。
变频器分类与特点
01
分类：根据电压等级、功率大小、控制方式等，变频器可分 为低压变频器、中压变频器、高压变频器等类型。
02
特点
03
调速范围广，可实现无级调速；
03
变频器可用于太阳能、风能等新能源发电系统中，提高能源利
用效率。
案例分析：典型行业解决方案
电力行业
变频器在电力行业中的应用主要包括风力发电、火 力发电和水力发电等。通过变频器对发电机组的转 速进行精确控制，可实现电力系统的稳定运行和能 源的高效利用。
石油化工行业
变频器在石油化工行业中的应用主要包括输油泵、 压缩机、搅拌器等设备。通过变频器对设备的运行 速度进行精确控制，可实现石油化工生产过程的优 化和能源的节约。
输标02入题
对于过压和欠压故障，应检查输入电源电压是否稳定， 并调整变频器参数以适应电源电压波动。
01
Hale Waihona Puke 03在排除故障时，应注意安全操作规范，切勿带电操作 或随意拆卸变频器内部元器件。同时，建议定期对变
变频电机工作原理
变频电机工作原理标题：变频电机工作原理引言概述：变频电机是一种通过调节电源频率来控制电机转速的电机，其工作原理涉及到电机的结构和电气控制系统。
本文将详细介绍变频电机的工作原理，包括电机结构、工作原理、优点和应用领域等方面。
一、电机结构1.1 定子：定子是电机的固定部分，通常由铁芯和绕组组成。
绕组中的线圈通过电流产生磁场，与转子磁场相互作用产生转矩。
1.2 转子：转子是电机的旋转部分，通常由磁铁材料制成。
转子的磁场与定子磁场相互作用产生转动力。
1.3 冷却系统：变频电机通常工作在高速高温状态，需要配备冷却系统来散热，保证电机正常运行。
二、工作原理2.1 变频器控制：变频器通过改变输入电源的频率和电压，控制电机的转速。
通过调节电源频率，可以实现电机的精准控制。
2.2 矢量控制：矢量控制是一种高级的电机控制技术，通过对电机的电流和磁场进行精确控制，实现电机的高效运行。
2.3 调速范围：变频电机具有宽广的调速范围，可以实现从低速到高速的无级调节，适用于各种工业应用。
三、优点3.1 节能高效：变频电机可以根据实际负载需求调节转速，减少能耗，提高效率。
3.2 精准控制：通过变频器和矢量控制技术，可以实现电机转速的精确控制，提高生产效率。
3.3 减少机械损耗：由于电机启动时的冲击力较小，可以减少机械损耗，延长设备寿命。
四、应用领域4.1 工业生产：变频电机广泛应用于各种工业生产设备，如风机、泵、压缩机等，实现节能高效运行。
4.2 交通运输：变频电机在地铁、高铁等交通工具中的应用越来越广泛，提高了运输效率。
4.3 家用电器：家用电器如空调、洗衣机等也开始采用变频电机，提高了产品性能和节能效果。
五、结论变频电机作为一种高效节能的电机控制技本，具有广泛的应用前景。
通过深入了解其工作原理和优点，可以更好地应用于各个领域，实现节能减排的目标。
希望本文能够帮助读者更好地理解变频电机的工作原理，促进其在工程实践中的应用和推广。
变频技术原理与应用
变频技术原理与应用变频技术是一种通过改变电压、频率和相数来控制电动机转速的技术，它在工业生产和日常生活中得到了广泛的应用。
本文将从变频技术的原理入手，介绍其在各个领域的应用，并探讨其未来发展趋势。
首先，我们来了解一下变频技术的原理。
变频技术是通过改变电源的频率来控制电动机的转速。
在传统的交流电动机中，电源的频率是固定的，因此电动机的转速也是固定的。
而通过变频器，我们可以改变电源的频率，从而控制电动机的转速。
这种技术不仅可以实现电机的无级调速，还可以提高电机的效率，降低能耗，延长电机的使用寿命。
在工业生产中，变频技术被广泛应用于风机、水泵、压缩机等设备中。
通过变频技术，这些设备可以根据实际需求灵活调整转速，实现能耗的最优化。
同时，变频技术还可以减少设备的启停次数，降低设备的机械冲击，延长设备的使用寿命，提高生产效率。
除了工业生产，变频技术在日常生活中也有着广泛的应用。
家用空调、洗衣机、冰箱等家电产品都采用了变频技术，使得这些产品在工作时更加节能、稳定、静音。
此外，变频技术还被应用于电梯、自动门、供水系统等领域，提高了设备的性能和可靠性。
随着科技的不断发展，变频技术也在不断创新和完善。
未来，随着新材料、新工艺、新技术的不断涌现，变频技术将会更加智能化、高效化、环保化。
同时，随着人们对能源的需求和环保意识的提高，变频技术将会在更多领域得到应用，为社会和人类带来更多的福祉。
总之，变频技术作为一种先进的电机控制技术，已经在工业生产和日常生活中得到了广泛的应用。
通过改变电源的频率来控制电动机的转速，变频技术不仅可以实现设备的无级调速，还可以提高设备的效率，降低能耗，延长设备的使用寿命。
在未来，随着科技的不断发展，变频技术将会更加智能化、高效化、环保化，为人类创造更加美好的生活。
变频器的工作原理及应用
变频器的工作原理及应用随着电子技术的快速发展和智能化程度的提高，变频器在各行各业中得到了广泛的应用。
作为一种能改变电机输送能量状态的调节装置，变频器在工业领域、交通运输、轨道交通以及家用电器等领域都有着广泛的应用。
本文将从变频器的基本工作原理展开，分析变频器的应用场景以及相关技术和安装注意事项。
一、变频器的基本工作原理变频器，简而言之就是电机的调速器。
它是通过改变电压的频率和大小来改变电机的输出功率，随着不同工作负载的变化使电机稳定、高效、精准地运转。
变频器的基本工作原理可以归纳为三个部分：整流、滤波和逆变。
其中，整流是将交流电转化为直流电，再通过滤波消除掉不必要的高频波，最后逆变将直流电转换为可调的交流电输出到电机上，变频器的输出电压和频率会根据电机负载和运行情况进行调整，实现电机的变频调速。
二、变频器的应用场景1. 工业领域：变频器在机床、冶金、矿山、化工、钢铁等多种制造业领域具有广泛应用。
它能够实现电机的动力系统的可调节、更安全、高效、精确、稳定的工作状态，确保设备在更广泛的负载条件下正常工作。
2. 交通运输：在铁路和公路交通设施中，变频器可以起到更加精确的匹配控制电机轨道车辆和自动控制系统的功效，为人们的交通也带来更高的安全性和舒适性。
3. 轨道交通：变频器在轨道交通系统中也有着广泛的应用。
在城市轨道交通自动化系统中，变频器能有效地降低电机启动时的冲击电流，减少列车的震动干扰，从而提高牵引系统的效率和平稳性。
4. 家用电器：随着智能家居的迅速发展，变频器作为改善电能利用的调节装置，被广泛应用于家用电器。
比如电视机、压缩机、电机等的检测与控制系统中，调整精确，更加能满足人们的个性化需求。
三、变频器相关技术和安装注意事项1. 稳定性：鉴于不同的应用环境，变频器应当保持稳定性，以确保正常工作。
如果在有需求的环境中使用变频器，应当注意其稳定性，避免跳变和不稳定的情况。
2. 效率：在应用变频器技术时，我们需要确保其效率，可以通过了解选定的变频器参数或制度去更好地了解和控制其效率。
变频调速的原理及应用
变频调速的原理及应用变频调速是一种通过改变电机的输入电压和频率来实现电机转速调节的技术。
它利用可调变频器将电源的交流电通过整流、滤波、逆变等电路转换为直流电，然后经过可调变频器进行变频调节，最后再通过逆变器将调节后的直流电转换为交流电供给电机。
变频调速的原理主要包括四个部分：电源模块、整流滤波模块、逆变模块和控制模块。
电源模块将电网交流电转换为直流电供给整流滤波模块，整流滤波模块将直流电转换为稳定的直流电，逆变模块将直流电转换为交流电，并根据控制信号进行频率和电压的调节，控制模块对逆变模块进行控制，通过处理控制信号和反馈信号实现电机转速的控制。
变频调速技术具有以下几个主要的应用：1.工业生产控制：变频调速技术广泛应用于各种工业生产设备中，如风机、水泵、压缩机等。
通过改变电机的输入电压和频率，实现电机的转速调节，可以满足不同工况下的生产需求，提高生产效率和能源利用率。
2.交通运输领域：变频调速技术在交通运输领域的应用主要体现在电动车辆中。
通过调节电机的转速，实现电动车辆的加速、减速和定速巡航等功能，提高电动车辆的驾驶性能和行驶里程。
3.制冷空调领域：变频调速技术在制冷空调领域的应用主要体现在压缩机的调速上。
通过调节压缩机的转速，实现制冷系统的容量调节，可以根据室内温度和负荷变化进行动态调节，提高能源利用率和舒适度。
4.机器人和自动化设备：变频调速技术在机器人和自动化设备中的应用越来越广泛。
通过调节电机的转速和扭矩，实现机器人和自动化设备的精确操作和运动控制，提高生产效率和产品质量。
总之，变频调速技术通过改变电机的输入电压和频率，实现电机转速的调节，广泛应用于工业生产控制、交通运输、制冷空调、机器人和自动化设备等领域，提高设备性能和能源利用效率，促进工业和社会的可持续发展。
变频器原理及应用
变频器原理及应用
变频器，也称为变频调速器、变频调压器，是一种能够将电网的固定频率和电压转换为可调节频率和电压的设备。
其原理是通过电力电子技术，将固定频率和电压的交流电能转换为可调节频率和电压的交流电能。
变频器的基本原理是通过将输入电源交流电通过整流电路转换为直流电，再通过逆变电路将直流电转换为可调节频率和电压的交流电。
变频器通过调整输入电源交流电的频率和电压，控制输出电源交流电的频率和电压，从而实现对电机的调速、调压。
变频器的应用非常广泛，主要应用于电机调速系统、电力系统、电子设备等领域。
在电机调速系统中，变频器可以根据不同的应用需求，实现电机的高效率、精确调速，提高电机的运行效果和能耗利用率。
在电力系统中，变频器可以根据电网的需求，调节输出的频率和电压，提供稳定可靠的电能。
在电子设备中，变频器可以实现对电子产品的电源电压的调节，并提供适合电子设备工作的电能。
总之，变频器通过电力电子技术实现了对电源电能的转换和调节，广泛应用于电机调速、电力系统、电子设备等方面，提高了电能利用率和工作效果。
变频器的工作原理
变频器的工作原理一、引言变频器是一种用于控制交流电动机转速的电子装置，广泛应用于工业生产和家用电器中。
本文将详细介绍变频器的工作原理，包括基本概念、工作原理、主要组成部份和应用场景等方面的内容。
二、基本概念1. 变频器：变频器是一种能够改变交流电电源频率的装置，通过改变电源频率来控制交流电动机的转速。
2. 交流电动机：交流电动机是一种将交流电能转换为机械能的装置，广泛应用于各种机械设备中。
三、工作原理变频器通过改变输入电源的频率和电压来控制交流电动机的转速。
其工作原理如下：1. 输入电源：变频器接收来自电网的交流电源，通常为单相或者三相交流电。
2. 整流器：变频器的整流器将交流电转换为直流电，用于供给后续的逆变器。
3. 逆变器：逆变器将直流电转换为交流电，通过改变输出波形的频率和幅值来控制交流电动机的转速。
4. 控制系统：变频器的控制系统通过对逆变器的控制，实现对交流电动机转速的精确控制。
控制系统通常由微处理器和相关电路组成，可以根据用户的需求进行编程。
5. 保护系统：变频器还配备了多种保护功能，如过流保护、过载保护、过温保护等，以确保设备的安全运行。
四、主要组成部份一个典型的变频器通常由以下几个主要组成部份组成：1. 整流器：用于将交流电转换为直流电。
2. 逆变器：用于将直流电转换为交流电，并控制输出波形的频率和幅值。
3. 控制系统：包括微处理器和相关电路，用于实现对交流电动机转速的精确控制。
4. 保护系统：用于保护变频器和交流电动机的安全运行。
五、应用场景变频器广泛应用于各个领域，包括工业生产和家用电器等。
以下是一些常见的应用场景：1. 工业生产：变频器可用于控制各种工业设备的转速，如风机、水泵、压缩机等。
通过调整转速，可以实现节能、减少噪音和振动等效果。
2. 电梯：变频器可用于电梯系统中，通过控制电梯机电的转速，实现平稳的启动和住手，提高乘坐舒适度。
3. 空调系统：变频器可用于空调系统中的压缩机控制，通过调整压缩机转速，实现精确的温度控制和节能效果。
变频器培训资料
变频器培训资料一、概述变频器是一种能够调节电机电源频率和电压的电子装置，广泛应用于工业生产中的电机控制领域。
本文将为读者介绍变频器的基本原理、应用领域以及培训资料的内容。
二、变频器的基本原理变频器通过改变输入电源的频率和电压来控制电机的转速，进而实现电机运行的控制。
其基本原理可以分为三个过程：输入电路、逆变器和输出电路。
1. 输入电路：接入电网的交流电源经过整流后，得到直流电源供应给逆变器。
2. 逆变器：逆变器将直流电源转换成高频交流电源，控制输出电源的频率和电压。
3. 输出电路：输出电路将逆变器产生的高频交流电源转换成所需要的低频交流电源，供给电机运行。
三、变频器的应用领域1. 工业生产变频器在工业生产中广泛应用于电机的运行控制，具有节能、调速范围广、运行平稳等优点。
例如，在风机、水泵、空压机等设备中，通过变频器的控制可以实现根据需求调整运行速度，达到节能的目的。
2. 交通运输变频器也可以应用于交通领域，如电动汽车、地铁等交通运输工具。
通过变频器的控制，可以调节马达的转速，实现车速的调节和控制，提高交通工具的性能和舒适度。
3. 家用电器家用电器中的电机控制也可以采用变频器来实现。
例如空调、冰箱、洗衣机等家电产品，在变频器的调控下，可以根据不同的使用需求实现不同的运行模式，提升产品的智能化程度和用户体验。
四、变频器培训资料内容变频器培训资料通常包括以下方面的内容：1. 变频器的工作原理和基本组成：全面介绍变频器的结构、原理以及各个模块之间的关联。
2. 变频器的安装和调试：详细说明变频器的安装方法、接线要求，并介绍变频器的参数设置和调试过程。
3. 变频器的故障诊断与维修：指导读者如何快速定位和排除变频器故障，并介绍常见的故障类型及其解决方法。
4. 变频器的参数调整与优化：提供调整变频器参数以达到最佳运行效果的方法和技巧，发挥变频器的最大潜力。
5. 变频器的应用案例分析：通过实际应用案例，展示变频器在不同领域和行业中的成功应用，启发读者的创新思维和应用能力。
变频电机工作原理
变频电机工作原理一、引言变频电机是一种通过改变电源频率来控制电机转速的电机。
它具有节能、调速范围广、启动平稳等优点，在工业生产中得到广泛应用。
本文将详细介绍变频电机的工作原理。
二、变频电机的基本原理变频电机的工作原理基于电磁感应定律和变频技术。
当电机通电时，电流在定子线圈中产生磁场，同时在转子中感应出电动势，使转子产生转矩。
通常情况下，电机的转速与电源的频率成正比，即转速=电源频率/极对数。
三、变频技术的应用为了实现电机的调速功能，需要通过变频技术改变电源的频率。
变频器是一种能够将固定频率的电源输入转换为可调频率输出的设备。
通过调整变频器的输出频率，可以控制电机的转速。
变频器通常由整流器、滤波器、逆变器和控制电路等部分组成。
四、变频电机的工作过程1. 变频器将交流电源输入进行整流和滤波，得到直流电源。
2. 直流电源经过逆变器进行逆变，得到可调频率的交流电源。
3. 可调频率的交流电源供给电机，根据设定的频率控制电机的转速。
4. 电机根据输入的频率和转速要求，通过转子的磁场与定子的磁场相互作用，产生转矩，从而驱动负载运动。
五、变频电机的优势1. 节能：变频电机能够根据实际负载情况调整转速，避免了传统电机长时间以满负荷运行的浪费现象，从而节约能源。
2. 调速范围广：通过变频器调节输出频率，可以实现电机的精确调速，满足不同工艺要求。
3. 启动平稳：变频器可以实现电机的平稳启动和停止，减少机械冲击，延长电机和设备的使用寿命。
4. 控制精度高：变频器可以实现对电机转速的精确控制，提高生产过程的稳定性和精度。
六、变频电机的应用领域变频电机广泛应用于工业生产和家用电器领域，例如：1. 工业生产：变频电机可应用于风机、水泵、压缩机、输送机等设备，实现节能、调速和精确控制。
2. 家用电器：变频电机可应用于空调、洗衣机、冰箱等家电产品，提供更舒适、高效的使用体验。
七、总结变频电机是一种通过变频技术实现调速的电机，具有节能、调速范围广、启动平稳等优点。
电机的变频器原理及应用
电机的变频器原理及应用一、变频器的原理变频器是一种能够改变交流电的频率的电子设备，广泛应用于电机控制领域。
它通过改变输入电源的频率来控制电机的转速，并提供多种控制方式和保护功能。
变频器的主要原理包括以下几个方面：1.输入电路：变频器通过整流电路将交流电源转换为直流电源，并通过滤波电路去除电源中的高频噪声，以保证电路的稳定工作。
2.逆变器：逆变器是变频器的核心部分，通过将直流电源转换回交流电源并改变输出频率，来实现对电机转速的控制。
逆变器采用高频开关技术，将直流电源转换为高频交流电源，然后通过PWM调制技术将高频交流电源转换为所需的输出频率。
3.控制单元：变频器的控制单元通过接收来自外部的控制信号，如速度设定值、转向信号等，来对逆变器进行控制。
控制单元根据接收到的信号，通过调节逆变器的输出频率和电压，来实现对电机的精确控制。
4.保护功能：变频器具备多种保护功能，如过流保护、过载保护、过热保护等。
当电机运行时出现异常情况，变频器会及时采取相应的保护措施，以避免对电机和变频器本身造成损坏。
二、变频器的应用变频器在工业生产中有广泛的应用，其主要应用领域包括以下几个方面：1.机械制造业：变频器可以应用于各种机械设备的驱动控制，如风机、水泵、输送机等。
通过控制电机的转速和功率，可以实现对机械设备运行效率的提高和能源的节约。
2.制冷和空调系统：变频器可以应用于制冷和空调系统中的压缩机驱动控制。
通过调节压缩机的转速，可以实现对制冷和空调系统的冷却效果和能耗的优化。
3.电梯和升降机：变频器可以应用于电梯和升降机的驱动控制。
通过控制电机的转速和扭矩，可以实现对电梯和升降机的平稳运行和舒适性的提升。
4.智能家居系统：变频器可以应用于智能家居系统中的电动窗帘、电动门窗等设备的驱动控制。
通过调节电机的转速和位置，可以实现对智能家居系统的自动化和智能化。
5.新能源领域：变频器可以应用于新能源领域的风力发电和太阳能发电系统中。
变频器工作原理
变频器工作原理及应用一、变频器简介变频器，英文名为frequency changer或frequency converter，是一种用来改变交流电频率电气设备。
变频器主要由整流（交流变直流）、滤波、再次整流（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成的。
此外，它还具有改变交流电电压辅助功能。
过去，变频器一般被包含电动发电机、旋转转换器等电气设备中。
半导体电子设备出现，人们已经可以生产完全独立变频器。
变频技术就是通过改变交流电频率的方式实现交流电控制的技术就叫变频技术。
变频技术是应交流电机无级调速的需要而诞生的。
20世纪60年代后半期开始，电力电子器件从SCR(晶闸管)、GTO(门极可关断晶闸管)、BJT(双极型功率晶体管)、MOSFET(金属氧化物场效应管)、SIT(静电感应晶体管)、SITH(静电感应晶闸管)、MGT(MOS控制晶体管)、MCT(MOS控制品闸管)发展到今天的IGBT(绝缘栅双极型晶体管)、HVIGBT(耐高压绝缘栅双极型晶闸管)，器件的更新促使电力变换技术的不断发展。
20世纪70年代开始，脉宽调制变压变频(PWM—VVVF)调速研究引起了人们的高度重视。
20世纪80年代，作为变频技术核心的PWM模式优化问题吸引着人们的浓厚兴趣，并得出诸多优化模式，其中以鞍形波PWM模式效果最佳。
20世纪80年代后半期开始，美、日、德、英等发达国家的VVVF变频器已投入市场并广泛应用。
VVVF变频器的控制相对简单，机械特性硬度也较好，能够满足一般传动的平滑调速要求，已在产业的各个领域得到广泛应用。
但是，这种控制方式在低频时，由于输出电压较小，受定子电阻压降的影响比较显著，故造成输出最大转矩减小。
另外，其机械特性终究没有直流电动机硬，动态转矩能力和静态调速性能都还不尽如人意，因此人们又研究出矢量控制变频调速。
矢量控制变频调速的做法是：将异步电动机在三相坐标系下的定子交流电流Ia、Ib、Ic、通过三相—二相变换，等效成两相静止坐标系下的交流电流Ia1Ib1，再通过按转子磁场定向旋转变换，等效成同步旋转坐标系下的直流电流Im1、It1(Im1相当于直流电动机的励磁电流；It1相当于与转矩成正比的电枢电流)，然后模仿直流电动机的控制方法，求得直流电动机的控制量，经过相应的坐标反变换，实现对异步电动机的控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《变频技术原理与应用》复习要点1、什么是变频技术0变频技术，简单的说就是把直流电逆变成为不同频率的交流电，或是把交流变成直流再逆变成不同频率的交流，或是把直流变成交流再把交流变成直流. 在这些变化过程中，一般只是频率发生变化。
现在人们常说的变频技术主要是指交流变频调速技术，它是将工频交流电通过不同的技术手段变换成不同频率的交流电。
2、变频技术的类型有哪几种？变频技术主要有以下几种类型：1）交一直变频技术（即整流技术）。
它通过二极管整流、二极管续流或晶闸管、功率晶体管可控整流实观交一直流转换。
2）直一直变频技术（即斩波技术）。
它通过改变功率半导体器件的通断时间，即改变脉冲的频率（定宽变频），或改变脉冲的宽度（定频调宽），从而达到调节直流平均电压的目的。
3）直一交变频技术（即逆变技术）。
振荡器利用电子放大器件将直流电变成不同频率的交流电（甚至电磁波）。
逆变器则利用功率开关将直流电变成不同频率的交流电。
4）交一交变频技术（即移相技术）。
它通过控制功率半导体器件的导通与关断时间，实现交流无触点开关、调压、调光、调速等目的。
3、使晶闸管导通的条件是什么？①当门极电流IG=O时，如果在品闸管两端施加正向电压，则J2结处于反偏，晶闸管处于正向阻断状态。
②如果正向电压超过临界极限即正向转折电压Ubo时，则漏电流急剧增大，晶闸管导通。
③导通期间，如果门极电流为零，并且阳极电流降到维持电流IH以下，则晶闸管又回到正向阻断状态.4、什么是品闸管的浪涌电流？浪涌电流ITSM是一种由于电路异常情况（如故障）引起的并使结温超过额定结温的不重复性最大正向过载电流.浪涌电流有上下限两个级，这些不重复电流定额用来设计保护电路。
5、什么是GTO的电流关断增益？最大可关断阳极电流IATO和门极负电流最大值IGM之比被称为电流关断增益一般 3 Of 只有5左右。
3 off是GTO的一个重要参数，其值愈大，说明门极电流对阳极电流的控制能力愈强。
6、试说明GTR三种缓冲电路的特点？RC缓冲电路较简单，它对关断时集电极•发射极间电压上升有抑制作用，适用于小容量的GTR （电流10A以下）。
R-C_VD缓冲电路增加了缓冲二极管VD2，可以用于大容量的GTRo但缓冲电路的电阻较大，不适合用于高频开关电路。
阻止放电型R-C-VD缓冲电路，常用于大容量GTR和高频开关电路缓冲器a最大的优点是缓冲产生的损耗小.7、简述功率bAOSFET的特性。
功率场效应管是用栅极电压来控制漏极电流的，因此同双极型晶体管相比，功率MOSFET具有两个显著的特点：一个是驱动电路简单，驱动功率小：另一个是开关速度快、工作频率高。
另外，其热稳定性也优于双极型晶体管。
8、功率MOSFET的保护技术有哪些？栅源过压保护，漏源过压保护，峰值电流保护，有效值电流保护，过热保护和静电保护。
9、试述IPM的优越性。
① 不易损坏：② 内藏相关的外围电路，缩短了产品设计和评价时间： ③ 不需要对功率开关元器件采取防静电措施： ④ 大大减少了元件数目，缩小了体积。
10、 串联二极管式电流型逆变电路中，二极管的作用是什么？试分析其换相过程-串联二极管式电流型逆变电路中， 二极管的作用是使换相电容与负载隔离， 防止电容充电电荷的损失。
如图3-16C 所示。
VD3导通后，开始分流。
此时电流 Id 逐渐由⑴ 1向VD3转移，iA 逐 渐减少，iB 逐渐增加，当Icl 全部转移到VD3时，VD1关断。
11、 什么是 PAM?PAM 是一种利用改变电压源的电压或改变电流源的幅值来进行输出控制的一种方式。
它 在逆变器部分只控制频率，在交流器部分控制输出的电压或电流。
12、 什么是软开关，什么是硬开关？开关元件在零电压或零电流下进行开关状态转换， 即软开关技术。
功率元件在大电流、 高电压状态下的开关状态转换是硬开关技术。
13、试述谐振型变频器的应用意义。
谐振型变频是利用谐振原理使PWM 逆变器的开关元件在零电压或零电流下进行开关状态转换，即软开关技术。
在谐振型变频中，由于各功率器件的开关损耗近似为零， 有效地防止了电磁干扰，大大提高了器件的工作频率，且减少了装置的体积和重量。
14、什么是PWM?PWM 是脉宽调制技术的简称。
PWM 控制方式就是对逆变电路开关器件的通断进行控制， 使输出端得到一系列幅值相等而宽度不等的脉冲，用这些脉冲来代替正弦波或所需要的波 形。
也就是在输出波形的半个周期中产生多个脉冲， 使各脉冲的等值电压为正弦波状，所获得的输出平滑且低次谐波少。
按一定的规则对各脉冲的宽度进行调制, 出电压的大小，也可以改变输出频率。
15、什么叫异步调制？什么叫同步调制？两者各有什么特点？载波信号和调制信号不保持同步关系的调制方式称为异步调制方式。
制信号频率fr 变化时，通常保持载波频率 fc 固定不变，因而载波比调制信号的半个周期内，输出脉冲的个数不固定，脉冲相位也不固定，正负半周期的脉冲不 对称，同时，半周期内前后1/4周期的脉冲也不对称。
载波比N 等于常数，并在变频时使载波信号和调制信号保持同步的调制方式称为同步 调制方式。
在该调制方式中，调制信号频率变化时载波比 N 不变。
调制信号半个周期内输出的脉冲数是固定的，脉冲相位也是固定的。
16、 什么是SPWM 波形的规则取样法？与自然取样法相比，规则取样法有什么优缺点？规则取样法就是用 uR 和u △近似交点A 和B 代替实际的交点 A'和B'。
用以确定SPWM 脉冲信号的。
自然取样法虽然可以较准确地确定u △和uR 的交点，但计算工作量较大，特别是当变频范围较大时。
规则取样法虽然有一定的误差，但却大大减小了计算工作量。
17、 P WM 逆变器消除谐波的一般方法是什么？有两电平PWM 逆变器消除谐波和三电平 PWM 逆变器消除谐波两种方法。
18、 用霍尔传感器测取电压和电阻反馈信号的优点有哪些.7对于直流及非正弦的交流电压和电流信号的隔离传送， 最好的方法是采用霍尔电压和电流传感器。
霍尔传感器不仅可实现被测电路与反馈电路的有效隔离，还具有以下一些优点：① 可以测量任意波形的电压和电流信号，且频带宽； ② 线性好，测量区间宽，测量精度高：既可改变逆变电路输在该调制方式中，调N 是变化的.这样，在③响应速度快：④过载能力强，使用安全。
19、试述交一交变频的主要特点。
交-交变频电路是不通过中间直流环节，而把电网固定频率的交流电直接变换成不同频率的交流电的变频电路。
其特点为：①因为是直接变换，没有中间环节，所以比一般的变频器效率要高：②由于其交流输出电压是直接由交流输入电压波的某些部分包络所构成，因而其输出频率比输入交流电源的频率低得多，输出波形较好；③由于变频器按电网电压过零自然换相，故可采用普通晶闸管：④所用晶闸管元件数量较多，相对投入较大；⑤因受电网频率限制，通常输出电压的频率较低，为电网频率的三分之一左右：⑥功率因数较低，特别是在低速运行时更低，需要适当补偿。
20、交一一交变频电路的运行方式有哪些？各有何优缺点？运行方式主要有无环流运行方式、自然环流运行方式和局部环流运行方式。
无环流运行方式的优点有系统简单，成本较低。
缺点是不允许两组整流器同时获得触发脉冲而形成环流，因为环流的出现将造成电源短路。
因此，必须等到一组整流器的电流完全消失后，另一组整流器才能导通。
而且切换延时较长。
通常，其输出电压的最高频率只是电网频率的三分之一或更低。
自然环流运行方式除有环流外，还存在着环流电抗器在交流输出电流作用下引起的自感应环流”从而加重了整流器负担。
因此，完全不加控制的自然环流运行方式只能用于特定的场合。
局部环流运行方式把无环流运行方式和有环流运行方式相结合，即在负载电流有可能不连续时以有环流方式工作，而在负载电流连续时以无环流方式工作。
它既可使控制简化，运行稳定，改善输出电压波形的畸变，又不至于使环流过大。
21、正；玄波交一交变频器的控制有哪两种？各有何特点？正弦波交-交变频器的控制也有电压控制型和电流控制型两种。
电压型变频器的输出是电压，其输出电压跟随给定信号变化，受负载电流变化影响小。
电流型变频器的输出是电流，其输出电流跟随给定信号变化，受负载电压变化影响小。
22、简述变频器的基本概念。
变频器是应用变频技术制造的一种静止的频率交换器，它是利用半导体器件的通断作用将频率固定（通常为工频50Hz）的交流电（三相或单相）变换成频率连续可调的交流电的电能控制装置。
23、简述变频器的分类。
1）按变换环节分为交一交变频器和交一直一交变频器：2）按直流环节的储能方式分为电流型变频器和电压型变频器；3）按工作原理分为U/f控制变频器、转差频率控制变频器、矢量控制变频器和直接转矩控制变频器：4）按用途分为通用变频器、高性能专用变频器和高频变频器。
24、简述开环速度控制和闭环速度控制。
如果笼型电机的电压、频率一定，因负载变化引起的速度变化是非常小的。
额定转矩下的转差率决定子电机的转矩特性，转差率大约为1%~5%。
对于平方转矩负载（如风机、泵等），并不太要求快速响应，常用开环控制。
为了补偿电机速度的变化，将可以检测出的物理量作为电气信号负反馈到变频器的控制回路，这种控制方式称为闭环控制。
速度反馈控制方式是以速度为控制对象的闭环控制，用于造纸机、风机泵类机械、机床等要求速度精度高的场合，但需要装设传感器，以便用电量检测出电机速度。
25，张力控制的特点有哪些？张力控制根据用途有各种方式，其特点有：1）采用转矩电流控制的张力控制；2）采用拉延的张力控制；3）采用调节辊的张力控制；4）采用张力检测器的张力控制。
一般张力控制多以转矩控制为基础，而其他控制对象多以速度控制为基础。
另外，不管哪一种控制方式，通常都是以滚筒与被加工物之间不产生滑动为前提条件。
26、什么是负负载，简述负负载系统变频器的选择要点。
几乎所有电机都是要克服来自负载的阻碍旋转的反抗转矩。
使负载向着所要求的方向旋转。
此时电机产生的转矩，其方向同旋转方向一致。
反之，要求电机产生与其转向相反转矩的负载时称为负负载。
27、变频器接线时应注意哪些问题？接线时应注意以下几点，以防接错：①输入电源必须接到R、S、T上，输出电源必须接到端子U、V、W上，若错接，会损坏变频器。
③为了防止触电、火灾等灾害和降低噪声，必须连接接地端子。
③端子和导线的连接应牢靠，要使用接触性好的压接端子。
④配完线后，耍再次检查接线是否正确，有无漏接现象，端子和导线间是否短路或接地-⑤通电后，需要改接线时，即使已经关断电源，也应等充电指示灯熄灭后，用万用表确认直流电压降到安全电压（DC25V以下）后再操作。
若还残留有电压就进行操作，会产生火花，这时先放完电届再进行操作。
28、简述主电路端子的功能。
