利用ANSYS有限元分析软件对三杆组成的桁架结构进行数值模拟.

合集下载

ANSYS桁架优化分析实例

ANSYS桁架优化分析实例
11.在 Type of Data to be Retrieved 菜单左列单击 Results Data,在右列单击 Elem Table Sums。
12.单击 OK 关闭对话框并打开 Get Element Table Sum Results 对话框。 13.在 Name of Parameter to be Defined 域输入 VTOT。 14.单击 OK 关闭对话框。 15 . 选 择 菜 单 Utility Menu>Parameters>Scalar Parameters 打 开 Scalar Parameters 对话框。 16.在 Selection 域输入 RHO=2.85E-4 并按 ENTER 键。本信息应显示在菜 单上。
第五步:定义实参 1. 选择 Main Menu>Preprocessor>Real Constants,打开实参对话框。 2. 单击 Add,打开实参对话框中单元类型。 3. 单击 OK,打开 LINK1 实参对话框。 4. 在实参序列号区域中键入 1。 5. 在横截面区域中键入 A1。 6. 单击 Apply。这将确认 LINK1 的实参并将 1000 输入实参 1 的横截面 区域。 7. 在实参序列号区域键入 2。 8. 在横截面面积区域键入 A2。 9. 单击 Apply。这将确认 LINK1 的实参并将 1000 输入实参 1 的横截面 区域。 10.在实参序列号区域键入 3。 11.在横截面面积区域键入 A3。 12.在 LINK1 实参对话框中单击 OK。 13.在实参对话框中单击 Close。
2. 单击 Add 定义单元表格并打开 Define Additional Elementary Table Items 对话框。
3. 在 User Label 域中输入 EVOL。 4. 在 Item,Comp Results Data Item 菜单的左列单击 Geometry,在右列单 击 Elem Volume VOLU。 5. 单击 OK 关闭对话框。 6. 在 Element Table Data 对话框中单击 Close。 7. 选择菜单 Main Menu>General Postproc>Element Table>Sum of Each Item 打开 Tabular Sum of Each Element Table Item 对话框。 8. 单击 OK 计算总和。SSUM 命令窗口将显示总和为 0.382842E+07。 9. 单击菜单条上的 Close 关闭 SSUM 命令窗口。 10.选择菜单 Utility Menu>Parameters>Get Scalar Data 打开 Get Scalar Data 对话框。

基于ANSYS?WORKBENCH的桁架结构的分析

基于ANSYS?WORKBENCH的桁架结构的分析

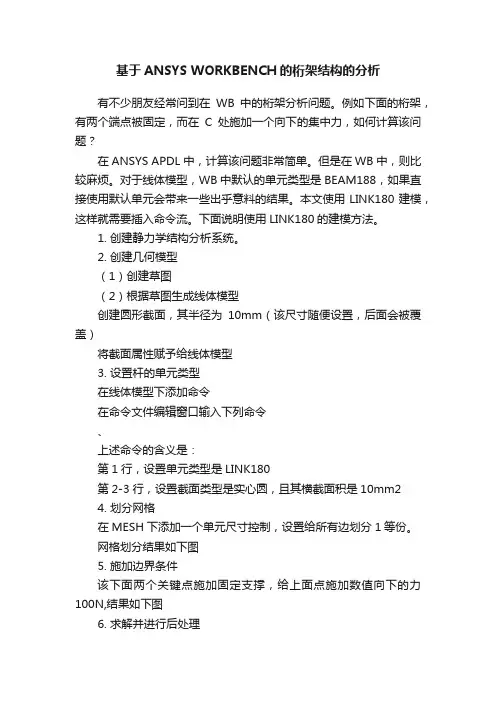

基于ANSYS WORKBENCH的桁架结构的分析有不少朋友经常问到在WB中的桁架分析问题。

例如下面的桁架,有两个端点被固定,而在C处施加一个向下的集中力,如何计算该问题?在ANSYS APDL中,计算该问题非常简单。

但是在WB中,则比较麻烦。

对于线体模型,WB中默认的单元类型是BEAM188,如果直接使用默认单元会带来一些出乎意料的结果。

本文使用LINK180建模,这样就需要插入命令流。

下面说明使用LINK180的建模方法。

1. 创建静力学结构分析系统。

2. 创建几何模型(1)创建草图(2)根据草图生成线体模型创建圆形截面,其半径为10mm(该尺寸随便设置,后面会被覆盖)将截面属性赋予给线体模型3. 设置杆的单元类型在线体模型下添加命令在命令文件编辑窗口输入下列命令、上述命令的含义是:第1行,设置单元类型是LINK180第2-3行,设置截面类型是实心圆,且其横截面积是10mm24. 划分网格在MESH下添加一个单元尺寸控制,设置给所有边划分1等份。

网格划分结果如下图5. 施加边界条件该下面两个关键点施加固定支撑,给上面点施加数值向下的力100N,结果如下图6. 求解并进行后处理进行求解。

然后进行后处理。

可以发现应力,应变,能量等按钮均不可使用。

使用BEAM TOOL。

但是ANSYS表明,该梁工具不能使用。

添加BEAM RESULTS但是ANSYS表明,该梁工具也不能使用。

使用WORKSHEET所提供的自定义数据类型,选择其中的总位移结果、得到位移如下图读者可尝试使用WORKSHEET中的其它用户自定义结果,【评论】1. 通过在几何体模型后面添加命令,并编辑命令文本,可以设定单元为杆单元LINK180.2. 可以在MESH后添加尺寸控制,而对各根杆件设置网格划分份数。

3. 在后处理时,WB所提供的大多数后处理按钮均不可使用,此时只能使用WORKSHEET中提供的用户自定义变量。

例1 ANSYS桁架结构计算示例

例1 ANSYS桁架结构计算示例
例1 ANSYS桁架结构计算示例
L110 =1m;

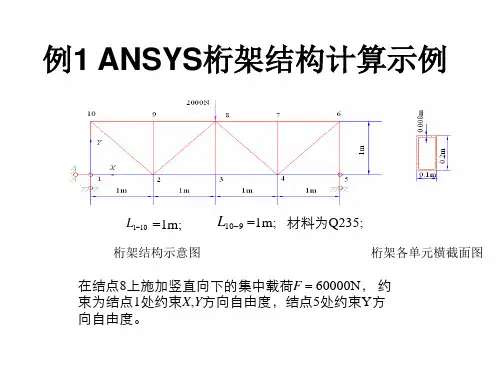

桁架结构示意图
L109 =1m; 材料为Q235;
桁架各单元横截面图
在结点8上施加竖直向下的集中载荷F=60000N, 约 束为结点1处约束X,Y方向自由度,结点5处约束Y方 向自由度。
(1)选择单元类型 运行Preprocessor>Element Type>Add/Edit/Delete
单元类型对话框
单元类型库对话框
(2)设置材料属性 运行Preprocessor>Material Props>Material Models
选择材料属性对话框
设置材料1属性对话
(3)设置单元截面形式 选择菜单Preprocessor>Sections> Beam>Common Sections
通过结点建立单元
桁架的有限元模型
(6)施加约束 运行主菜单 Solution> Define Loads > Apply> Structural> Displacem7)施加载 荷 运行主菜单 Solution> Define Loads> Apply> Structural> Force/Moment> On Nodes
云图显示对话框
轴向应力云图 桁架的轴向应力云图可知,最大应力发生在2单元。最大应力45.9MPa。
选择Stress> von Mises stress,
则出现桁架位移云 图
桁架的位移云图可知,最大位移发生在桁架 3 的中部,最大位移为 1.3 10 m。
梁截面设置对话框
(4)定义实常数 运行Real Constants>Add/Edit/Delete

钢桁架桥梁结构的ANSYS分析

钢桁架桥梁结构的ANSYS分析

钢桁架桥梁结构的ANSYS分析摘要本文中采用有限元分析法,在大型有限元分析软件ANSYS平台上分析桥梁工程结构,很好地模拟桥梁的受力、应力情况等。

在静力分析中,通过加载各种载荷,得出结构变形图,找出桥梁的危险区域。

1、问题描述下面以一个简单桁架桥梁为例,以展示有限元分析的全过程。

该桁架桥由型钢组成,顶梁及侧梁,桥身弦杆,底梁分别采用3种不同型号的型钢,结构参数见表1-1。

桥长L=32m,桥高H=5.5m。

桥身由8段桁架组成,每段长4m。

该桥梁可以通行卡车,若这里仅考虑卡车位于桥梁中间位置,假设卡车的质量为4000kg,若取一半的模型,可以将卡车对桥梁的作用力简化为P1 ,P2和P3 ,其中P1= P3=5000 N, P2=10000N,见图1。

1图1桥梁的简化平面模型(取桥梁的一半)2、模型建立在桥梁结构模拟分析中,最常用的是梁单元和壳单元,鉴于桥梁的模型简化,采用普通梁单元beam3。

实体模型的建立过程为先生成关键点,再形成线,从而得到桁架桥梁的简化模型。

3、有限元模型3.1单元属性整个桥梁分成三部分,分别为顶梁及侧梁、弦杆梁、底梁,三者所使用的单元都为beam3单元,因其横截面积和惯性矩不同,所以设置3个实常数。

此外,他们材料都为型钢,材料属性视为相同,取为弹性模量EX为2.1e11 ,泊松比prxy为0.3,材料密度dens为7800。

3.2网格划分线单元尺寸大小为2,即每条线段的1/2。

4、计算4.1约束根据问题描述的要求,该桁架桥梁在x=0处的边界条件为全约束,x=32处的边界条件为y方向位移为0(即UY=0)。

如下图所示。

4.2载荷卡车对桥梁的压力视为3个集中载荷,因为模型只取桥梁的一般,所以3个集中载荷的力之和为20000N,分别为p1=5000N,p2=10000N,p3=5000N。

并将载荷施加在底梁的关键点4,5,6上。

如下图所示。

5、静力分析的计算结果5.1查看结构变形图显示y方向位移显示x方向位移5.2结论从加载后的结构变形图中可以看出,在载荷作用下,桁架桥的中间位置向下发生弯曲变形最为明显而两侧的侧梁变形最小,载荷引起的位移最大处在桥中间位置,随跨中间向两侧递减。

ansys三根杆桁架优化问题命令流

ansys三根杆桁架优化问题命令流

ansys三根杆桁架优化问题命令流问题描述:⼀个由三根杆组成的桁架承受纵向和横向载荷,桁架的重量在最⼤应⼒不超过400PSI最⼩化(因此重量为⽬标函数)。

三根梁的横截⾯⾯积和基本尺⼨B在指定范围内变化。

结构的重量初始设计为109.10磅。

缺省允差(由程序计算)为初始重量的1%(11磅)。

分析中使⽤如下材料特性:E=2.1E6psiRHO=2.85E-41b/in3 (⽐重)最⼤许⽤应⼒=400psi分析中使⽤如下⼏何特性:横截⾯⾯积变化范围=1到1000in2(初始值为1000)基本尺⼨B变化范围=400到1000in(初始值为1000)命令流如下:/filnam,truss/title, optimization of a three-bar truss!初始化设计变量参数B=1000 !基本尺⼨A1=1000 !第⼀个⾯积A2=1000 !第⼆个⾯积A3=1000 !第三个⾯积!!进⼊PREP7并建模/prepet,1,link1 !⼆维单元r,1,A1 !以参数形式的实参r,2,A2r,3,A3mp,ex,1,2.1E6 !杨⽒模量n,1,-B,0,0n,2,0,0,0n,3,B,0,0n,4,0,-1000,0e,1,4real,2e,2,4real,3e,3,4finish!!进⼊求解器,定义载荷和求解/solud,1,all,0,,3f,4,fx,200000f,4,fy,-20000solvefinish!!进⼊POST1并读出状态变量数值/post1set,lastetable,evol,volu !将每个单元的体积放⼊ETABLE ssum !将单元表格内数据求和*get,vtot,ssum,,item,evol !VTOT=总体积rho=2.85e-4wt=tho*vtot !计算总体积etable,sig,ls,1 !将轴向应⼒放⼊ETABLE!*get,sig,elem,1,etab,sig !SIG1=第⼀个单元的轴向应⼒*get,sig,elem,2,etab,sig !SIG2=⼆单元的轴向应⼒*get,sig,elem,3,etab,sig !SIG3=三单元的轴向应⼒!sig1=abs(sig1) !计算轴向应⼒的绝值sig2=abs(sig2)sig3=abs(sig3)!/eshape,2 !以实体单元模式显⽰壳单元/view,1,1,1,1 !轴测视图eplot!/opt !进⼊优化处理器opanl,truss,lgw !指定分析⽂件(批处理⽅式中不⽤这个命令)!opvar,B,dv,400,2000 !定义设计变量opvar,A1,dv,1,1000opvar,A2,dv,1,1000opvar,A3,dv,1,1000opvar,sig1,sv,,400 !定义状态变量opvar,sig2,sv,,400opvar,sig3,sv,,400!opsave,trussvar,opt !存储数据!opvar,wt,obj,,,2, !定义⽬标函数!optype,first !定义⼀阶⽅法opfrst,45 !最⼤45次迭代opexs !开始优化分析!oplist,16 !列出最佳设计序列,号为16oplist,all!/view,1,,,1 !前视图!/axlab,x,iteration number !画重量对迭代数图形/axlab,y,structure weightplvaropt,wt!/axlab,y,base dimension !画B对迭代数图形plvaropt,B!/axlab,y,max stress !画最⼤应⼒对迭代图形plvaropt,sig1,sig2,sig3!/axlab,y,cross-sectional area !画⾯积对迭代图形plavaropt,A1,A2,A3!finish/exit。

有限元上机实验:ANSYS桁架分析

有限元上机实验:ANSYS桁架分析

机电工程学院有限元法课程设计学号:专业:学生姓名:任课教师:2016年5月桁架有限元分析本问题研究针对机器人腿部机体的受力变形研究。

在机器人的所有结构中,该结构受力较复杂,强度要求较高,需要对其进行受力分析并进行结构优化。

一、研究对象由等直杆构成的平面桁架如图1所示,等直杆的截面积为30cm2,弹性模量为E=2.1e5 Mpa,泊松比为μ=0.3,密度为7800kg/m3,所受的集中力载荷为2.0N。

分析该桁架的强度是否符合要求,给出约束节点的支反力、杆件受力以及受力节点的位移。

载荷:1.0e8 N图1 超静定桁架二、分析过程1.打开软件,更改文件名称和存储位置:File>Change Jobname and Change Directory 。

图2 更改文件名图3 更改存储位置2.选取有限元单元:Preprocessor > Element Type > Add/Edit/Delete > Add > Link > 3D finit stn180 > OK > Close。

图4 选取有限元单元3.定义截面积:Preprocessor > Real Constants > Add/Edit/Delete > Add > 输入截面面积“0.03”> Ok > Close。

图5定义截面积4.输入材料弹性参数:Preprocessor > Material Props > Material Models > Structural > Linear >Elastic > Isotripic > 输入弹性模量> 输入泊松比>Ok > 关闭窗口> SA VE_DB 保存数据。

图6 输入材料弹性参数5.建立节点,坐标分别为(0,1) (1,0) (1,1) (2,1) :Preprocessor >Modeling>Create>Nodes>On working Plane>选取点。

基于ANSYS的桁架桥简单的力学分析

基于ANSYS的桁架桥简单的力学分析

基于ANSYS的桁架桥简单的力学分析姓名戴航学号20120680203专业工程力学班级2班二〇一五年六月一、桁架桥的工程背景及用途桁架桥简介:桁架桥是桥梁的一种形式,一般多见于铁路和高速公路,指的是以桁架作为上部结构主要承重构件的桥梁。

桁架桥为空腹结构,因而对双层桥面有很好的适应性。

桁架是由直杆组成的一般具有三角形单元的平面或空间结构,桁架杆件主要承受轴向拉力或压力,从而能充分利用材料的强度,节约材料,在跨度较大时可比实腹梁节省材料,减轻自重和增大刚度。

本文通过分析在卡车过桥时,对桁架桥进行ansys静力分析和模态分析,给出危险截面,从而为优化设计提供理论依据。

桁架桥实物如下:桥梁的简化平面模型(取桥梁的一半):二、研究对象简介在本文的分析中,分析模型为:桁架桥由型钢组成,顶梁及侧梁,桥身弦杆,底梁分别采用3种不同型号的型钢,结构参数见表3-6。

桥长L=32m,桥高H=5.5m。

桥身由8段桁架组成,每段长4m。

该桥梁可以通行卡车,若这里仅考虑卡车位于桥梁中间位置,假设卡车的质量为4000kg,若取一半的模型,可以将卡车对桥梁的作用力简化为P1 ,P2和P3 ,其中P1= P3=5000 N, P2=10000N。

材料性能为:弹性模量E=2.10e10Pa,泊松比为0.3,密度7800kg/m3。

表3-6 桥梁结构中各种构件的几何性能参数三、单元类型:共选用三种单元:1、顶梁及侧梁(beam1),定义1号是实常数用于beam1,截面参数见上表;2、桥身弦梁(beam2),定义2号实常数用于beam2,截面数据见上表;3、底梁(beam3),定义3号实常数用于beam3,截面数据见上表。

四、主要建模过程1、定义单元类型2、定义实常数以确定梁单元的截面参数,,定义材料参数3、构造桁架桥模型生成桥体几何模型:ANSYS Main Menu:Preprocessor → Modeling → Create → Keypoints → In Active CS → NPT Keypoint number:1,X,Y,Z Location in active CS:0,0 → Apply→同样输入其余15个特征点坐标(最左端为起始点,坐标分别为 (4,0), (8,0), (12,0), (16,0), (20,0), (24,0), (28,0), (32,0), (4,5.5), (8,5.5), (12,5.5), (16.5.5), (20,5.5), (24,5.5), (28,5.5))→ Lines → Lines → Straight Line →依次分别连接特征点→ OK网格划分:ANSYS Main Menu: Preprocessor → Meshing → Mesh Attributes → Picked Lines →选择桥顶梁及侧梁→OK → select REAL: 1, TYPE: 1 → Apply →选择桥体弦杆→OK → select REAL: 2, TYPE: 1 → Apply →选择桥底梁→ OK → select REAL: 3, TYPE:1 → OK → ANSYS Main Menu:Preprocessor → Meshing → MeshTool →位于Size Controls下的Lines:Set → Element Size on Picked → Pick all →Apply → NDIV:1 → OK → Mesh → Lines → Pick all → OK (划分网格)3、给模型加约束和施加载荷4、计算分析,显示结果五、工况分析:1、加载工况施加载荷ANSYS Main Menu: Solution →Define Loads →Apply →Structural →Force/Moment → On Keypoints →选取底梁上卡车两侧关键点(X坐标为12及20)→OK → select Lab: FY,Value: -5000 → Apply →选取底梁上卡车中部关键点(X 坐标为16)→ OK → select Lab: FY,Value: -10000 → OK→ ANSYS Utility Menu:→ Select → Everything图形显示结构Y方向的位移(a)桥梁中部最大挠度值为0.003 374m等效应力云图(b)桥梁中部轴力最大值为25 380N2、自重工况。

ANSYS求解桁架问题实例

ANSYS求解桁架问题实例
4
4 定义实常数 ANSYS Main Menu: Preprocessor →Real Constants… →Add…
→select Type 1→ OK→input AREA:0.25 →OK →Close (the Real Constants Window) 5 定义材料参数 ANSYS Main Menu: Preprocessor →Material Props →Material Models →Structural →Linear →Elastic →Isotropic →input EX:2.1e11, PRXY:0.3 → OK 6 生成节点 ANSYS Main Menu: Preprocessor →Modeling →Create →Nodes →In Active CS →依次输入四个点的坐标:input:1(0,0),2(1,0),3(1,1),4(0,1) →OK 7 生成单元 ANSYS Main Menu: Preprocessor →Modeling →Create →elements →Auto Numbered →Thru Nodes →依次连接节点2,3;节点1,2;节 点2,4;→OK 打开节点号:Utility Menu:Plotctrls→Numbering →选项NODE Node numbers为On →在Elem/Attrib numbering选择Element numbers →OK 显示元素: Utility Menu:Plot→emements
ANSYS求解桁架问题实例
由3根杆组成的静不定桁架模型如下图所示,材料 E=2.1e11Pa,μ=0.3,杆的横截面积均为A=0.25m2。
根据结构的特点及所受载荷的情况,正确选取单元类型,构 造桁架的有限元模型;

ANSYS三杆桁架的优化设计例子

ANSYS三杆桁架的优化设计例子

三杆桁架的优化设计问题描述如图所示为一个具有三根杆组成的桁架结构,它承受纵向和横向载荷,载荷值F=200000N,求该桁架的最小重量。

结构的初始设计为109.10磅。

默认允差(由程序计算)为初始重量的1%(11磅)。

但是,为了便于收敛,一阶方法的优化分析中将目标函数的允差定为2.0.已知桁架的材料特性为:E=2.1E6psi;RHO=2.85E-4 lb/in^3(比重);最大需用应力=400psi;分析中使用如下集合特性:横截面面积变化范围=1-1000in^2(初始值为1000);基本尺寸B变化范围=400-1000in (初始值为1000)根据分析问题的性质,选择三根杆的横截面积A1、A2、A3以及基本尺寸B为设计变量,状态变量为杆内的应力值,目标函数为桁架的最小重量,综上所述,该问题的优化数学模型为:[][]inf()1,2,3,41,2,3, :11000,1,2,340010000m ax()400,1,2,3jM xX x x x x A A A B st Ai iBjσ⎧⎪==⎪⎪≤≤=⎨⎪≤≤⎪≤≤=⎪⎩2前处理(1)定义工作文件名:utility menu-file-change jobname,在弹出的change jobname对话框中输入文件名为truss单击ok按钮。

(2)定义工作标题:utility menu-file-change tile,在弹出的change tile对话框中输入the optimization of a three-bar truss,单击ok按钮。

(3)关闭坐标符号的显示:utility menu-plotctrls-window controls-window options命令,弹出window options对话框。

在location of triad下拉式选择no shown,单击ok按钮。

(4)定义参数的初始值:utility menu-parameters-scalar parameters命令,弹出对话框,在selection下的文本框中输入b=1000,按下enter键;A1=1000, 按下enter键;A2=1000, 按下enter键;A3=1000, 单击ok按钮。

钢桁架ANSYS计算方法

钢桁架ANSYS计算方法
-F
13
-78977
-1.96 F
14
0.0000
0
15
26390
-F
17
26390
0.65 F
18
0.0000
0
19
-78977
-1.96 F
20
-40340
-F
21
0.13902E+06
3.45 F
桁架计算跨度l=4.21m
桁架间隔宽度b=0.7m
载荷q=l×b×Q=242.0578KN
均布载荷q/l=57.496KN/m
节点载荷F=q/6=40.34KN=40340N
求解结果:
ELEM(单元杆)
SMIS1(内力)
内力系数
1
-95681
-2.37 F
2
-95681
-2.37 F
3
-0.16345E+06
5、定义截面积,默认设置1mm2
6、定义杆件实常数的截面积
7、定义各个单元连接关系,注意按照一定顺序
8、进入求解模块
定义力和位移边界条件
9、求解
10、进入后处理模块
11、显示结构变形图
12、用列表显示输出轴力(SMISC,1)
例:相关数据:
各节点位置坐标
最大计算载荷Q=82.13716657KN/㎡
钢桁架计算
目的:计算钢桁架中,每根杆的内力。
方法:利用ANSYS有限元分析软件求解计算。
步骤:
1、进入前处理模块
2、定义单元为二维杆单元LINK1
3、定义材料弹性模量EX=210E9,泊松比0.33(Q235常用值)
Q235弹性模量E:196~216GPa

用ANSYSY命令流方式有限元结构分析实例L1

用ANSYSY命令流方式有限元结构分析实例L1

利用ANSYS 软件进行结构分析的实例1. 用ANSYS 软件命令流方式求解桁架结构应用实例一题目:用ANSYS 求解如图所示三杆平面桁架的问题xP 1附录图1已知:各杆的面积为A 1=32.30e-4m 2, A 2=38.70e-4m 2, A 3=25.80e-4m 2,各杆的弹性模量为E 1=6.9E10N/m 2, E 2=E 3=20.7e10N/m 2 , 横杆与竖杆的长度a=2.54m ,桁架结构所受的载荷为 P1x=111000N, P2x=22200N用ANSYS 求解的命令流:/UNITS,SI !国际单位制/TITLE,EXP1-2A:TRUSS STRUCTURAL ANASYS/PREP7 !进入前处理器ET,1, LINK1R,1, 32.3E-4 ! A 1=32.30e-4m 2R,2, 38.7E-4 ! A 2=38.70e-4m 2R,3, 25.8E-4 ! A 3=25.80e-4m 2MP,EX,1, 6.9E10 ! E 1=6.9E10N/m 2MP,EX,2, 20.7E10 ! E 2=E 3=20.7e10N/m 2N,1, 2.54, 2.54 ! 节点坐标N,2, 2.54, 0N,3, 0, 0TYPE,1 $ REAL,1 $ MAT,1 !单元信息E, 2, 3TYPE,1 $ REAL,2 $ MAT,2E, 1, 2TYPE,1 $ REAL,3 $ MAT,2E, 1, 3FINISH/SOLU !进入求解处理器ANTYE, STATIC!静力分析OUTPR,BASIC,ALLD, 3, ALL, 0 !进行边界处理D, 2, UY, 0F,1, FX, 111000 !加入节点载荷F,1, FY, 22200ALLSELSOLVEFINISH/POST1!进入后处理器PRDISP !显示数据列表(列出变形资料)PLDISP !显示图形列表(检查变形图)FINISH注:用命令流运行的具体方法是:1.用记事本编辑完命令流,存盘时以*.log为后缀名。

简单桁架桥梁ansys分析

简单桁架桥梁ansys分析

简单桁架桥梁ansys分析Ansys是一款广泛使用的有限元分析软件,可以用于各种工程结构的分析,包括桁架桥梁。

下面是一个简单的桁架桥梁分析的步骤,使用Ansys进行模拟。

一、建立模型1.创建新的分析:在Ansys中,首先需要创建一个新的分析。

选择适当的分析类型,例如静态分析或动态分析,根据需要进行设置。

2.创建几何体:在Ansys中,可以使用自带的建模工具创建几何体。

对于桁架桥梁,需要创建梁单元和节点。

梁单元用于模拟桥梁的横梁和纵梁,节点用于连接梁单元。

3.定义材料属性:为梁单元分配适当的材料属性,例如弹性模量、泊松比、密度等。

4.网格化:对几何体进行网格化,以生成有限元网格。

可以调整网格密度以获得更精确的结果。

5.边界条件和载荷:定义边界条件和载荷。

对于桁架桥梁,可能需要在支撑处施加固定约束,并在桥面上施加车辆载荷。

二、进行分析1.运行分析:在Ansys中,可以运行分析并观察结果。

可以使用后处理功能来查看结果,例如位移、应力、应变等。

2.检查结果:检查模型的位移、应力、应变等是否符合预期。

如果结果不符合预期,可能需要返回模型进行修正。

三、优化设计1.优化设置:在Ansys中,可以使用优化工具对模型进行优化设计。

设置优化目标,例如最小化总重量或最大化刚度。

2.运行优化:运行优化过程,Ansys将自动调整模型的参数以达到优化目标。

3.检查结果:在优化完成后,检查结果以确保满足设计要求。

四、验证模型1.确认模型的正确性:在完成优化设计后,需要确认模型的正确性。

可以通过与实验数据进行比较,或者与其他分析工具的结果进行比较来验证模型的准确性。

2.进行敏感性分析:可以使用Ansys的敏感性分析功能来确定哪些参数对模型结果影响最大。

这有助于在后续设计中更好地控制这些参数。

3.确认模型的可靠性:确认模型是否符合工程要求和规范。

如果模型满足所有条件,那么可以将其用于实际工程设计。

五、应用模型1.工程设计:在确认模型的正确性和可靠性后,可以将模型应用于实际的工程设计。

简单桁架桥梁ANSYS分析

简单桁架桥梁ANSYS分析

下面以一个简单桁架桥梁为例,以展示有限元分析的全过程。

背景素材选自位于密执安的"Old North Park Bridge" (1904 - 1988),见图3-22。

该桁架桥由型钢组成,顶梁及侧梁,桥身弦杆,底梁分别采用3种不同型号的型钢,结构参数见表3-6。

桥长L=32m,桥高H=5.5m。

桥身由8段桁架组成,每段长4m。

该桥梁可以通行卡车,若这里仅考虑卡车位于桥梁中间位置,假设卡车的质量为4000kg,若取一半的模型,可以将卡车对桥梁的作用力简化为P1,P2和P3,其中P1= P3=5000 N, P2=10000N,见图3-23。

图3-22位于密执安的"Old North Park Bridge" (1904 - 1988)图3-23桥梁的简化平面模型(取桥梁的一半)表3-6桥梁结构中各种构件的几何性能参数构件惯性矩m4横截面积m2顶梁及侧梁(Beam1) 643.8310m-´322.1910m-´桥身弦梁(Beam2) 61.8710-´31.18510-´底梁(Beam3) 68.4710-´33.03110-´解答以下为基于ANSYS图形界面(Graphic User Interface , GUI)的菜单操作流程。

安全提示:如果聊天中有涉及财产的操作,请一定先核实好友身份。

发送验证问题或点击举报天意11:36:47(1)进入ANSYS(设定工作目录和工作文件)程序→ANSYS →ANSYS Interactive →Working directory(设置工作目录)→Initial jobname(设置工作文件名):TrussBridge →Run →OK(2)设置计算类型ANSYS Main Menu:Preferences…→Structural →OK(3)定义单元类型hhQÆRRN«•QQoomm QM•9NN•}ANSYS Main Menu:Preprocessor →Element Type →Add/Edit/Delete... →Add…→Beam : 2delastic 3 →OK(返回到Element Types窗口)→Close(4)定义实常数以确定梁单元的截面参数ANSYS Main Menu: Preprocessor →Real Constants…→Add/Edit/Delete →Add…→select Type 1Beam 3 →OK →input Real Constants Set No. : 1 , AREA: 2.1 9E-3,Izz: 3.83e-6(1号实常数用于顶梁和侧梁) →Apply →input Real Constants Set No. : 2 , AREA: 1.18 5E-3,Izz: 1.87E-6 (2号实常数用于弦杆)→Apply →input Real Constants Set No. : 3, AREA: 3.031E-3,Izz: 8.47E-6 (3号实常数用于底梁) →OK(back to Real Constants window) →Close (the Real Constants win dow)(5)定义材料参数ANSYS Main Menu: Preprocessor →Material Props →Material Model s →Structural →Linear→Elastic →Isotropic →input EX: 2.1e11, PRXY: 0.3(定义泊松比及弹性模量) →OK →Density (定义材料密度) →input DENS: 7800, →OK →Close(关闭材料定义窗口)(6)构造桁架桥模型生成桥体几何模型ANSYS Main Menu:Preprocessor →Modeling →Create →Keypoints →In Active CS →NPTKeypoint number:1,X,Y,Z Location in active CS:0,0 →Apply →同样输入其余15个特征点坐标(最左端为起始点,坐标分别为(4,0), (8,0), (12,0), (16,0), (20,0), (24,0), (28,0), (32,0), (4,5 .5), (8,5.5),(12,5.5), (16.5.5), (20,5.5), (24,5.5), (28,5.5))→Lines →Lines →Straight Line →依次分别连接特征点→OK网格划分ANSYS Main Menu: Preprocessor →Meshing →Mesh Attributes →P icked Lines →选择桥顶梁及侧梁→OK →select REAL: 1, TYPE: 1 →Apply →选择桥体弦杆→OK →select REAL: 2,TYPE: 1 →Apply →选择桥底梁→OK →select REAL: 3, TYPE:1 →OK →ANSYS Main Menu:Preprocessor →Meshing →MeshTool →位于Size Controls下的Lines:Set →Element Size on Picked→Pick all →Apply →NDIV:1 →OK →Mesh →Lines →Pick all →OK (划分网格)(7)模型加约束ANSYS Main Menu: Solution →Define Loads →Apply →Structural →Displacement →OnNodes →选取桥身左端节点→OK →select Lab2: All DOF(施加全部约束) →Apply →选取桥身右端节点→OK →select Lab2: UY(施加Y方向约束) →OK(8)施加载荷ANSYS Main Menu: Solution →Define Loads →Apply →Structural →Force/Moment →OnKeypoints →选取底梁上卡车两侧关键点(X坐标为12及20)→OK →select Lab: FY,Value: -5000→Apply →选取底梁上卡车中部关键点(X坐标为16)→OK →select Lab: FY,Value: -10000 →OK→ANSYS Utility Menu:→Select →Everything(9)计算分析ANSYS Main Menu:Solution →Solve →Current LS →OK(10)结果显示ANSYS Main Menu:General Postproc →Plot Results →Deformed shape →Def shape only →OK(返回到Plot Results)→Contour Plot →Nodal Solu →DOF Solution, Y-Component of D isplacement→OK(显示Y方向位移UY)(见图3-24(a))定义线性单元I节点的轴力ANSYS Main Menu →General Postproc →Element Table →Define Table →Add →Lab:[bar_I], By sequence num: [SMISC,1] →OK →Close定义线性单元J节点的轴力ANSYS Main Menu →General Postproc →Element Table →Define Table →Add →Lab:[bar_J], By sequence num: [SMISC,1] →OK →Close画出线性单元的受力图(见图3-24(b))ANSYS Main Menu →General Postproc →Plot Results →Contour Plot →Line Elem Res →LabI: [ bar_I], LabJ: [ bar_J], Fact: [1] →OK(11)退出系统ANSYS Utility Menu:File →Exit →Save Everything →OK(a)桥梁中部最大挠度值为0.003 374m (b)桥梁中部轴力最大值为25 380N图3.24桁架桥挠度UY以及单元轴力计算结果!%%%%% [ANSYS算例]3.4.2(2) %%%%% begin %%%%%%!------注:命令流中的符号$,可将多行命令流写成一行------/prep7 !进入前处理/PLOPTS,DATE,0 !设置不显示日期和时间!=====设置单元和材料ET,1,BEAM3 !定义单元类型R,1,2.19E-3,3.83e-6, , , , , !定义1号实常数用于顶梁侧梁R,2,1.185E-3,1.87e-6,0,0,0,0, !定义2号实常数用于弦杆R,3,3.031E-3,8.47E-6,0,0,0,0, !定义3号实常数用于底梁MP,EX,1,2.1E11 !定义材料弹性模量MP,PRXY,1,0.30 !定义材料泊松比MP,DENS,1,,7800 !定义材料密度!-----定义几何关键点K,1,0,0,, $ K,2,4,0,, $ K,3,8,0,, $K,4,12,0,, $K,5,16,0,, $K,6,20,0,, $K,7,24,0,, $K,8,28,0,, $K,9,32,0,, $K,10,4,5.5,,$K,11,8,5.5,, $K,12,12,5.5,, $K,13,16,5.5,, $K,14,20,5.5,, $K,15,24,5.5, , $K,16,28,5.5,,!-----通过几何点生成桥底梁的线L,1,2 $L,2,3 $L,3,4 $L,4,5 $L,5,6 $L,6,7 $L,7,8 $L,8,9!------生成桥顶梁和侧梁的线L,9,16 $L,15,16 $L,14,15 $L,13,14 $L,12,13 $L,11,12 $L,10,11 $L,1,10!------生成桥身弦杆的线L,2,10 $L,3,10 $L,3,11 $L,4,11 $L,4,12 $L,4,13 $L,5,13 $L,6,13 $L,6, 14 $L,6,15 $L,7,15 $L,7,16 $L,8,16!------选择桥顶梁和侧梁指定单元属性LSEL,S,,,9,16,1,LATT,1,1,1,,,,hhQÆRRN«•QQoomm QM•9NN•}!-----选择桥身弦杆指定单元属性LSEL,S,,,17,29,1,LATT,1,2,1,,,,!-----选择桥底梁指定单元属性LSEL,S,,,1,8,1,LATT,1,3,1,,,,!------划分网格AllSEL,all !再恢复选择所有对象LESIZE,all,,,1,,,,,1 !对所有对象进行单元划分前的分段设置LMESH,all !对所有几何线进行单元划分!=====在求解模块中,施加位移约束、外力,进行求解/soluNSEL,S,LOC,X,0 !根据几何位置选择节点D,all,,,,,,ALL,,,,, !对所选择的节点施加位移约束AllSEL,all !再恢复选择所有对象NSEL,S,LOC,X,32 !根据几何位置选择节点D,all,,,,,,,UY,,,, !对所选择的节点施加位移约束ALLSEL,all !再恢复选择所有对象!------基于几何关键点施加载荷FK,4,FY,-5000 $FK,6,FY,-5000 $FK,5,FY,-10000/replot !重画图形Allsel,all !选择所有信息(包括所有节点、单元和载荷等)solve !求解!=====进入一般的后处理模块/post1 !后处理PLNSOL, U,Y, 0,1.0 !显示Y方向位移PLNSOL, U,X, 0,1.0 !显示X方向位移!------显示线单元轴力------ETABLE,bar_I,SMISC, 1ETABLE,bar_J,SMISC, 1PLLS,BAR_I,BAR_J,0.5,1 !画出轴力图finish !结束你参考这个例题试一下。

ANSYS三杆桁架的优化设计(GUI操作)(论文资料)

ANSYS三杆桁架的优化设计(GUI操作)(论文资料)

下图所示为一个有3根杆组成的桁架,承受纵向和横向载荷,杆件的横截面面积和基本尺寸B在指定范围内变化,要求桁架的每根杆件承受的最大应力小于(800+学号最后两位数)MPa,试对该结构进行优化设计,使得桁架重量最少。

弹性模量E=220GPa;泊松比:0.3;密度ρ=7800kg/m3材料最大许用应力:σ=855MPa横截面面积变化范围:0.01~10cm2(初始值为10)基本尺寸B变化范围:1~2m(初始值为2)要求:写出操作步骤和命令流,定义工作文件名和工作标题为你的姓名拼音。

GUI操作方式:(1) 定义工作文件名和工作标题:1)定义工作文件名:Utility Menu- File-Change Jobname,输入文件名“litao”,单击“OK”。

2)定义工作标题:Utility Menu- File-Change Title,输入工作标题“litao”,单击“OK”。

(2) 定义参数和材料属性:1)定义参数初始值:Utility Menu-Parameters-Scaler Parameters, 分别在“Selection”’下面的输入栏中输入:B=2,A1=0.001,A2=0.001,A3=0.001。

”所得结果如图所示,单击”close”。

(变量B、A1、A2、A3即为设计变量)2)设置材料属性:Main Menu-Preprocessor-Material Props-Material Models,设置材料属性“EX=2.2e11,PRXY=0.3”,单击“OK”,设置如图所示,完成对材料属性的设置。

3)(3)定义单元类型及属性1)定义单元类型:Main Menu-Preprocessor-Element Type-Add/Edit/Delete,在“Library of Element Type”左面的列表栏选择Structural Link”,右边的为“2D spar 1”如图所示,完成单元类型设置。

利用有限元软件ANSYS对钢桁梁桥进行建模

利用有限元软件ANSYS对钢桁梁桥进行建模

利用有限元软件ANSYS对钢桁梁桥进行建模发表时间:2009-08-28T15:41:45.107Z 来源:《企业技术开发(下半月)》2009年第2期供稿作者:李奇霏,徐梁晋(中南大学土木建筑学院,湖南长沙410083 [导读] 文章对有限元分析软件ANSYS,以及钢桁梁桥进行了简单的介绍,并利用大型有限元软件ANSYS对钢桁梁桥进行建模作者简介:李奇霏,中南大学土木建筑学院。

摘要:文章对有限元分析软件ANSYS,以及钢桁梁桥进行了简单的介绍,并利用大型有限元软件ANSYS对钢桁梁桥进行建模,为实际工程中的研究和计算提供了方便。

关键词:ANSYS;钢桁梁桥;建模结构建模分析是建筑设计的一个基本要求,随着科技的进步,大型有限元软件ANSYS已成为结构建模分析的有力工具,能更好地对模型进行准确快速的模拟,在工程计算领域的应用越来越广阔。

1有限元分析软件——ANSYS ANSYS*软件是美国ANSYS公司研制的一个功能强大的大型有限元分析软件,具有强大的前处理、求解和后处理功能,目前广泛应用于航空航天、核工业、铁道、石油化工、机械制造、水利水电、生物医学、土木工程、家用产品及科学研究等领域,它是融结构、流体、电场、磁场、声场分析于一体的大型通用有限元分析软件,能与多数CAD软件接口,实现数据的共享和交换,如Pro/Engineer, NASTRAN, Alogor, I-DEAS, AutoCAD等,是现代产品设计中的高级CAD工具之一。

建模所用版本为ANSYS10.0版。

2钢桁梁桥随着时代的发展,对桥梁跨度的要求也越来越高,钢板梁的梁高增加,用钢量也相应增加,很不经济,应采用桁梁。

桁梁桥主要有以下六部分组成:主桁架、桥面、桥面系、联结系、制动撑架以及支座。

主桁主桁是桁梁桥的主要承重结构,它将承受的列车竖向荷载等传给支座。

主桁由上弦、下弦和腹杆组成。

腹杆又分为斜杆和竖杆。

有斜杆交汇的节点称为大节点,无斜杆交汇的节点称为小节点,节点之间距离称做节间长,竖杆视其受拉或受压又分为挂杆与立柱。

iSIGHT集成ANSYS在桁架优化设计中的应用

iSIGHT集成ANSYS在桁架优化设计中的应用

iSIGHT集成ANSYS在桁架优化设计中的应用摘要:利用大型有限元分析软件ANSYS对三维桁架进行参数化建模,采用iSIGHT优化设计平台构建了三维桁架优化设计系统,对该结构进行了优化分析,得到了最合理的结构形式和尺寸,在满足工程要求的情况下进行重量最轻优化设计,节省了大量的工程材料。

优化结果表明该方法应用于结构优化设计是有效可行的。

关键词:ANSYS;三杆桁架;iSIGHT;优化设计1.引言在工程实践中经常会遇到桁架问题,三杆桁架结构式一种较为常见的结构,而桁架优化问题常是关注的焦点。

优化设计是一种寻找确定最优化设计方案的技术。

所谓最优设计,指的是一种方案可以满足所有的设计要求,并且所需的支出(如重量、体积、面积、应力、费用等)最小[1]。

最优化设计方案是一个最有效的方案。

设计方案的任何方面都可以优化,即所有可以参数化的选项都可以做优化设计。

工程上优化问题一般是采用数学规划并借助计算机编程来实现,但随着工程化优化设计的应用越来越广,计算机不能解决所有的问题。

本文采用大型有限元分析软件ANSYS对三杆桁架实现参数化建模,并采用iSIGHT软件对其集成优化,使其得到最优的设计尺寸,节省了大量的工程材料,并缩短了计算时间。

2.基本思路优化设计就是根据具体的实际问题建立其优化设计的数学模型[2],然后根据数学模型的特性,并采用一定的最优化方法,寻找既能满足约束条件又能使目标函数最优的设计方案。

文中通过选用ANSYS作为主流分析软件对其进行分析,并在iSIGHT软件平台上将ANSYS集成起来的方法进行优化分析。

iSIGHT作为一种优化设计的工具,具有丰富的优化算法和多种代理模型方法,是一个开放的集成平台,它提供的过程集成界面可以方便地将各种工具(如商业CAD 软件、各种有限元计算分析软件及用户自行开发的程序等)集成在一起[3]。

ANSYS参数化设计过程中的关键部分是生成分析文件并保证其正确性,在分析文件中,模型的建立必须是参数化的,结果也必须用参数来提取,分析文件应当覆盖整个分析过程并且是简练的。

ANSYS实例分析(三角桁架受力分析 )

ANSYS实例分析(三角桁架受力分析 )

三角桁架受力分析1 问题描述图1所示为一三角析架受力简图。

图中各杆件通过铰链连接,杆件材料参数及几何参数见表1和表2,析架受集中力F1=5000N, F2=3000N 的作用,求析架各点位移及反作用力。

图1 三角桁架受力分析简图表1 杆件材料参数表2 杆件几何参数2 问题分析该问题属于析架结构分析问题。

对于一般的析架结构,可通过选择杆单元,并将析架中各杆件的几何信息以杆单元实常数的形式体现出来,从而将分析模型简化为平面模型。

在本例分析过程中选择LINK l 杆单元进行分析求解。

3 求解步骤3.1 前处理(建立模型及网格划分) 1.定义单元类型及输入实常量选择Structural Link 2D spar 1单元,步骤如下:选择Main Menu|Preprocessor|Element Type|Add Edit/Delete 命令,出现Element Types 对话框,单击Add 按钮,出现Library of Element Types 对话框。

在Library of Element Types 列表框中选择Structural Link 2D spar 1,在Element type reference number 文本框中输入1,单击OK 按钮关闭该对话框。

如图2所示。

E 1/Pa E 2/Pa E 3/Pa ν1 ν2 ν3 2.2E11 6.8E102.0E110.30.260.26L1/m L 1/m L 1/m A 1/m 2 A 2/m 2 A 3/m 2 0.4 0.50.36E-49E-44E-4图2 单元类型的选择输入三杆的实常量(横截面积),步骤如下:选择Main Menu|Preprocessor|Real Constants|Add/Edit/Delete命令,出现Real Constants 对话框,单击Add按钮,出现Element Type for Real Constants对话框,单击OK按钮,出现Real Constant Set Number 1, for LINK1对话框,在Real Constant Set No.文本框中输入1,在Cross-sectional area文本框中输入6E-4,在Initial strain文本框中输入0。

有限元三杆桁架优化分析

有限元三杆桁架优化分析

考试题目:下图所示为一个有3根杆组成的桁架,承受纵向和横向载荷,试对该结构进行优化设计,使得桁架重量最少。

系学数K=班号(为5,6,7,8之一)×100+学号最后两位数,如7班同学,号最后两位为20号,那么K=720已知桁架的材料特性为:弹性模量E=0.5K×103MPa;泊松比:0.5K×10-3;密度ρ= K×10 kg/m3许用应力:σ=0.5K×10-2MPa几何属性如下所示:横截面面积变化范围:0.6×10-3~0.645m2)基本尺寸B变化范围:10~0.5K×10-1m集中载荷为:Fx= 2K×103N, Fy= -2K×103N要求:写出操作步骤和命令流,定义工作文件名和工作标题为你的姓名拼音+学号。

GUI操作方式(1)定义工作文件名及工作标题1)定义工作文件名2)定义工作标题(2)定义参数和材料属性定义参数的初始值2)设置材料属性(3)定义单元类型及属性1)定义单元类型定义实常数A2 A3同A1做法(4)建立有限元模型1)生成有限元节点(节点1 2 3 4做法雷同)2)关闭坐标符号的显示3)打开节点编号显示4)生成第一个单元5)改变第二个单元的属性6)生成第二个单元7)改变第三个单元的属性8)生成第三个单元(5)施加约束和载荷1)施加边界约束2)施加集中载荷3)保存数据4)求解运算结果如下:S O L U T I O N O P T I O N SPROBLEM DIMENSIONALITY. . . . . . . . . . . . .2-D DEGREES OF FREEDOM. . . . . . UX UYANALYSIS TYPE . . . . . . . . . . . . . . . . .STATIC (STEADY-STATE) GLOBALLY ASSEMBLED MATRIX . . . . . . . . . . .SYMMETRICL O A D S T E P O P T I O N SLOAD STEP NUMBER. . . . . . . . . . . . . . . . 1TIME AT END OF THE LOAD STEP. . . . . . . . . . 1.0000NUMBER OF SUBSTEPS. . . . . . . . . . . . . . . 1STEP CHANGE BOUNDARY CONDITIONS . . . . . . . . NOPRINT OUTPUT CONTROLS . . . . . . . . . . . . .NO PRINTOUTDATABASE OUTPUT CONTROLS. . . . . . . . . . . .ALL DATA WRITTENFOR THE LAST SUBSTEP 5)保存优化结果到文件(6)进入后处理,得到状态变量和目标函数的值1)定义单元表2)计算单元体积的总和结果如下:SUM ALL THE ACTIVE ENTRIES IN THE ELEMENT TABLETABLE LABEL TOTALVOLU 65.43743)取出体积的值4)计算初始重量5)设置单元表6)得到第一杆的轴向应力7)得到第二杆的轴向应力8)得到第三杆的轴向应力9)计算轴向力的绝对值(7)显示当前设计并生成分析文件1)显示杆的当前设计2)改变视图方向3)生成优化分析文件(8)进入处理器并分析文件1)指定分析文件2)指定设计变量(A1 A2 A3 B做法雷同)3)设置状态变量3)保存优化数据库4)设置目标函数5)指定一阶优化方法6)保存数据7)运行优化8)保存优化结果到文件(9)查看优化结果1)查看最佳设计序列如下:LIST OPTIMIZATION SETS FROM SET 10 TO SET 10 AND SHOW ONLY OPTIMIZATION PARAMETERSSET 10(FEASIBLE)SIG1 (SV) 0.26212E+07SIG2 (SV) 65340.SIG3 (SV) 0.25491E+07A1 (DV) 0.57422A2 (DV) 0.60000E-03A3 (DV) 0.30810E-01B (DV) 23.873WT (OBJ) 114.462)列出所有序列的结果如下:LIST OPTIMIZATION SETS FROM SET 1 TO SET 10 AND SHOWONLY OPTIMIZATION PARAMETERS. (A "*" SYMBOL IS USED TOINDICATE THE BEST LISTED SET)SET 1 SET 2 SET 3 SET 4(FEASIBLE) (FEASIBLE) (FEASIBLE) (FEASIBLE) SIG1 (SV) 0.16434E+07 0.24929E+07 0.25179E+07 0.24641E+07 SIG2 (SV) 0.96269E+06 0.12070E+07 0.20381E+06 50744. SIG3 (SV) 0.68072E+06 0.11304E+07 0.22835E+07 0.24060E+07 A1 (DV) 0.64500 0.44325 0.58658 0.61001 A2 (DV) 0.64500 0.50234 0.26012 0.23868 A3 (DV) 0.64500 0.44325 0.65182E-01 0.49212E-01 B (DV) 26.500 23.282 22.787 22.891 WT (OBJ) 346.82 236.29 157.26 155.87SET 5 SET 6 SET 7 SET 8(FEASIBLE) (FEASIBLE) (FEASIBLE) (FEASIBLE) SIG1 (SV) 0.24181E+07 0.25032E+07 0.24888E+07 0.25939E+07 SIG2 (SV) 0.15564E+06 0.10283E+07 0.11761E+07 0.11863E+06 SIG3 (SV) 0.22407E+07 0.13731E+07 0.12008E+07 0.24629E+07 A1 (DV) 0.61469 0.59326 0.60418 0.58028 A2 (DV) 0.23115 0.28213E-01 0.60000E-03 0.60000E-03 A3 (DV) 0.58005E-01 0.68621E-01 0.60115E-01 0.32016E-01 B (DV) 23.020 23.995 24.088 23.863 WT (OBJ) 157.61 129.37 126.17 115.81SET 9 *SET 10*(FEASIBLE) (FEASIBLE)SIG1 (SV) 0.26140E+07 0.26212E+07SIG2 (SV) 0.19452E+06 65340.SIG3 (SV) 0.23994E+07 0.25491E+07A1 (DV) 0.57577 0.57422A2 (DV) 0.60000E-03 0.60000E-03A3 (DV) 0.32593E-01 0.30810E-01B (DV) 23.885 23.873WT (OBJ) 115.11 114.463)显示目标函数的变化规律a设置坐标轴标题b显示目标函数的变化规律4)显示基本尺寸B的变化规律a设置坐标轴标题b显示基本尺寸的变化规律5)显示杆面积的变化规律a 设置坐标标题b 显示杆横截面的变化规律6)显示杆中应力的变化规律a设置坐标轴标题b显示杆中应力的变化规律(10)退出ANSYS命令流方式:/BATCH/FILNAME,zhangliwen+2,1 /TITLE,zhangliwen+2*SET,B,26.5*SET,A1,0.645*SET,A2,0.645*SET,A3,0.645/PREP7 MPTEMP,,,,,,,, MPTEMP,1,0 MPDATA,EX,1,,2.65e11 MPDATA,PRXY,1,,0.265 MPTEMP,,,,,,,, MPTEMP,1,0 MPDATA,DENS,1,,5.3 ET,1,LINK1R,1,A1, ,R,2,A2, ,R,3,A3, ,N,1,-B,0,0,,,,N,2,0,0,0,,,,N,3,B,0,0,,,,N,4,0,-26.5,0,,,,/PLOPTS,INFO,3/PLOPTS,LEG1,1/PLOPTS,LEG2,1/PLOPTS,LEG3,1/PLOPTS,FRAME,1/PLOPTS,TITLE,1/PLOPTS,MINM,1/PLOPTS,FILE,0/PLOPTS,LOGO,1/PLOPTS,WINS,1/PLOPTS,WP,0/PLOPTS,DATE,2/TRIAD,OFF/REPLOT/PNUM,KP,0/PNUM,LINE,0/PNUM,AREA,0/PNUM,VOLU,0/PNUM,NODE,1/PNUM,TABN,0/NUMBER,0/PNUM,ELEM,0/REPLOTFLST,2,2,1FITEM,2,1FITEM,2,4E,P51XTYPE,1MAT,1REAL,2ESYS,0SECNUM,TSHAP,LINEFLST,2,2,1FITEM,2,2FITEM,2,4E,P51XTYPE,1MAT,1REAL,3ESYS,0SECNUM,TSHAP,LINEFLST,2,2,1FITEM,2,3FITEM,2,4E,P51XFINISH/SOLFLST,2,3,1,ORDE,2FITEM,2,1FITEM,2,-3D,P51X,ALL,FLST,2,1,1,ORDE,1FITEM,2,4F,P51X,FX,1.06e6FLST,2,1,1,ORDE,1FITEM,2,4F,P51X,FY,-1.06e6SAVE/STATUS,SOLUSOLVESAVE,'zhangliwen_2','db','C:\DOCUME~1\ADMINI~1\' FINISH/POST1ETABLE,EVOLUME,VOLU,SSUM*GET,VTOT,SSUM, ,ITEM,EVOLUME*SET,DENS,5.3*SET,WT,DENS*VTOTAVPRIN,0, ,ETABLE,SIGMA,LS,1*GET,sig1,ELEM,1,ETAB,SIGMA*GET,sig2,ELEM,2,ETAB,SIGMA*GET,sig3,ELEM,3,ETAB,SIGMA*SET,sig1,abs(sig1)*SET,sig2,abs(sig2)*SET,sig3,abs(sig3)/SHRINK,0/ESHAPE,2/EFACET,1/RATIO,1,1,1/CFORMAT,32,0/REPLOT/VIEW,1,1,1,1/ANG, 1/REP,FASTEPLOTLGWRITE,'zhangliwen_2','lgw','C:\DOCUME~1\ADMINI~1\',COMMENT FINISH/OPTOPANL,'zhangliwen_2','lgw','OPVAR,A1,DV,0.6e-3,0.645, ,OPVAR,A2,DV,0.6e-3,0.645, ,OPVAR,A3,DV,0.6e-3,0.645, ,OPVAR,B,DV,10,26.5, ,OPVAR,SIG1,SV, ,2.65E6, ,OPVAR,SIG2,SV, ,2.65E6, ,OPVAR,SIG3,SV, ,2.65E6, ,OPSAVE,'zhangliwen_var','opt',' 'OPVAR,WT,OBJ, , ,1,SAVEOPTYPE,FIRSOPFRST,15, , ,SAVEOPEXE! OPTIMIZATION LOOPING HAS CLEARED THE INTERNAL LOG KEYW,BETA,0SAVEOPLIST,16, ,0OPLIST,ALL, ,0/VIEW,1,,,1/AXLAB,X,Iteration Number /AXLAB,Y,Structural Weight /GTHK,AXIS,2/GRTYP,0/GROPT,ASCAL,ON/GROPT,LOGX,OFF/GROPT,LOGY,OFF/GROPT,AXDV,1/GROPT,AXNM,ON/GROPT,AXNSC,1,/GROPT,DIG1,4,/GROPT,DIG2,3,/GROPT,XAXO,0,/GROPT,YAXO,0,/GROPT,DIVX,/GROPT,DIVY,/GROPT,REVX,0/GROPT,REVY,0/GROPT,LTYP,0/XRANGE,DEFAULT/YRANGE,DEFAULT,,1 XVAROPT,' 'PLVAROPT,WT/AXLAB,X,Iteration Number /AXLAB,Y,Base Dimension/GTHK,AXIS,2/GRTYP,0/GROPT,ASCAL,ON/GROPT,LOGX,OFF/GROPT,LOGY,OFF/GROPT,AXDV,1/GROPT,AXNM,ON/GROPT,AXNSC,1,/GROPT,DIG1,4,/GROPT,DIG2,3,/GROPT,XAXO,0,/GROPT,YAXO,0,/GROPT,DIVX,/GROPT,DIVY,/GROPT,REVX,0/GROPT,REVY,0/GROPT,LTYP,0/YRANGE,DEFAULT,,1 XVAROPT,' 'PLVAROPT,B/AXLAB,X,Iteration Number/AXLAB,Y,Cross_Sec-tional Area /GTHK,AXIS,2/GRTYP,0/GROPT,ASCAL,ON/GROPT,LOGX,OFF/GROPT,LOGY,OFF/GROPT,AXDV,1/GROPT,AXNM,ON/GROPT,AXNSC,1,/GROPT,DIG1,4,/GROPT,DIG2,3,/GROPT,XAXO,0,/GROPT,YAXO,0,/GROPT,DIVX,/GROPT,DIVY,/GROPT,REVX,0/GROPT,REVY,0/GROPT,LTYP,0/XRANGE,DEFAULT/YRANGE,DEFAULT,,1 XVAROPT,' 'PLVAROPT,A1,A2,A3/AXLAB,X,Iteration Number/AXLAB,Y,Maximum Stress/GTHK,AXIS,2/GRTYP,0/GROPT,ASCAL,ON/GROPT,LOGX,OFF/GROPT,LOGY,OFF/GROPT,AXDV,1/GROPT,AXNM,ON/GROPT,AXNSC,1,/GROPT,DIG1,4,/GROPT,DIG2,3,/GROPT,XAXO,0,/GROPT,YAXO,0,/GROPT,DIVX,/GROPT,DIVY,/GROPT,REVX,0/GROPT,REVY,0/GROPT,LTYP,0/YRANGE,DEFAULT,,1 XVAROPT,' ' PLVAROPT,SIG1,SIG2,SIG3 SAVE/DIST,1,1.,1/REP,FAST/DIST,1,1.,1/REP,FASTSAVEFINISH。

用ANSYS对一桁架结构进行有限元计算

用ANSYS对一桁架结构进行有限元计算

用ANSYS对一桁架结构进行有限元计算有限元分析是一种常用的结构力学计算方法,其可以有效地分析并预测复杂结构的力学行为。

ANSYS是一款广泛使用的有限元分析软件,其提供了强大的功能和工具,可以对各种类型的结构进行有限元计算。

一桁架结构是一种常见的工程结构,其由一根主梁和多个次梁构成。

这种结构广泛应用于桥梁、建筑物和机械设备等领域。

下面将介绍在ANSYS中对一桁架结构进行有限元计算的步骤和方法。

首先,在ANSYS中创建一个新的工程,并选择适当的工作空间和单位。

然后,使用ANSYS的几何建模工具,如DesignModeler或SpaceClaim,创建一桁架结构的三维模型。

可以通过绘制线段、矩形和圆弧等基本几何形状来构建结构。

此外,还可以导入外部CAD文件或使用ANSYS提供的几何建模功能创建结构。

创建完模型后,需要定义结构的材料属性。

根据具体情况,在ANSYS的材料库中选择适当的材料,并将其属性分配给结构中的各个部分。

可以指定材料的弹性模量、泊松比、密度和屈服强度等参数。

接下来,定义结构的约束条件和加载情况。

可以在结构的关键节点上固定约束或施加位移约束,以模拟实际工况中的支撑条件。

此外,在适当的位置上施加集中载荷、分布载荷或压力等加载,以模拟外部力的作用。

在定义好约束条件和加载情况后,需要进行网格划分。

ANSYS提供了多种网格划分算法和工具,如Tetrahedral、Hexahedral和Prism等。

根据模型的复杂程度和预期计算结果的准确性,可以选择适当的网格划分方法。

完成网格划分后,可以开始进行有限元计算。

在ANSYS中,可以选择适当的有限元求解器,并设定求解器的参数。

然后,进行计算并等待计算结果。

在计算完成后,可以对结果进行后处理。

ANSYS提供了丰富的后处理工具和功能,如显示变形、应力云图、位移云图、剖面图等用于分析和解释计算结果。

可以通过这些后处理工具来评估结构的强度和刚度,并与设计要求进行对比。

平面桁架ANSYS有限元法分析实例

平面桁架ANSYS有限元法分析实例

2. 前处理 (1)定义单位
从第二章可知,ANSYS中单位可以不定义,但建模时一定要 保证单位的一致。
已知:各杆的弹性模量E=2.0×105MPa,各杆截面均为A=0.5cm2,杆13长 为100cm,载荷P=2KN,试求平面桁架的内力和位移。
本题采用单位m-kg-s-N较简便,建模过程中 的所有参数都选用m-kg-s-N,相应计算结果 应力为Pa。
改为国际单位制:各杆的弹性模量E=2.0×1011Pa, 各杆截面均为A=0.5e-4m2,杆13长为1m,载荷 P=2000N。
(2)定义单元类型
单元类型
特点
结点数 结点自由度
适用
LINK1 LINK8 LINK10
二维杆单元,只承受 轴向的拉压力,不考 虑弯矩
三维杆单元,具有塑 性、蠕变、膨胀、应 力刚化、大变形、大 应变等功能。
平面桁架ANSYS有限元法分析实例
例3-1 设平面三角结构的桁架123如 图3-4所示。已知:各杆的弹性模量 E=2.0×105MPa,各杆截面均为 A=0.5cm2,杆13长为100cm,载荷P=2KN, 试求平面桁架的内力和位移。
解:传统分析方法
设杆12、杆23和杆13的内力分别为N1、N2和N3。在总体坐标系 x-y(或U-V)中,由力的平衡方程可以得到结点的内力值。
3.求解 (1)施加约束
• 本例中,点1为固定支座,点3为活动支座。 • 在节点1上,约束UX、UY; • 在节点3上,约束UY。
• 在节点1上,约束UX、UY,如图; • 在节点3上,约束UY。
(2)施加载荷
选节点2,按图示完成;
•apply-,选FY,输入-2000,OK。 施加载荷后,结果如图
仅受拉或受压的三维 杆单元,具有应力刚 化和大变形功能。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

利用 ANSYS 有限元分析软件对三杆组成的桁架结构进行数值模拟,并根据计算结果,建立优化设计数学模型,在优化处理器指定分析文件, 对三根横截面积为
A1A2A3基本尺寸 B 为变量进行分析对比, 通过数值迭代模拟主要的到如下结论
(1横截面积迭代进行 ANSYS 优化分析时,在分析得到的重量,应力,横截面,三个图中当寻优迭代进行到第 16次主动变量被调整到相同的优化效率时 A1为 1
10
7056
. 4-
⨯A2为 4
10
0000
. 6-
⨯A3为 2
10
3055
. 3-
⨯, 桁架重量取得最小值 130370kg 与初始设计重量 481520.422kg 相比,得到了很大程度的减轻。

符合最优化准则 (2根据计算结果,改进的桁架明显好于其他情况, ansys 软件数值模拟得到最优解,其计算误差很小,完全能满足工程精度要求
ANSYS 程序中进行优化的方法是成功的 , 方法本身收敛速度快 , 精度高 , 稳定性强。

本文使用迭代法得到的最优解都非常接近于或优于所求问题的最优解 , 这表明将迭代法一类的高效优化方法用 APDL 语言嵌套到 AnSYS 程序中来求解优化问题的方法既可行又简便 , 结构优化设计领域具有很好的应用前景。

相关文档
最新文档
