第一章 音频声学的基础
1.1 波动和声波
1.1.1 波动的数学描述
振动产生波，如绳子的振动能量以波的形式传播。常用绳子多点的位移来描 述绳子波的传动，一个波动可用正弦函数来表示。 正弦函数：y = A sin ϕ A 为最大振辐 （m） ϕ 为角度 (相位角)。 在 x-y 坐标系里，若 x 代表角度，y 代表振幅，画出的波形图叫正弦曲线。一般 在电学、声学里，角度都用弧度表示：2π=360 度，π/2 = 90 度。有时，x 轴取 为时间，y 轴为振幅，则可表示振幅随时间的变化，这时，正弦函数要写成： y = A sin(ωt) ω 叫角频率 ω = 2π/T
1.2.4 波长 声波在传播过程中,相邻的同位相之间的距离为波长。 C, f, λ的关系为: C=λ*f
空气中声音是非色散波(不同频率波速相等),因此,频率与波长成反比,频率低 的波长长. 1000Hz 波长 0.34 m 100Hz 波长 10Hz 波长 1Hz 波长 3.4 34 340 m m m
4.1 喇叭结构,名称(磁场,间隙,短路环,音圈,锥盒,指向性,防尘帽,音架,弹 波,边,磁流液) 4.2 Thiele 和 Small 参数测试类比电路图 4.3 扬声器阻抗曲线及其物理解释 4.4 阻抗测试 4.5 质量测试 4.6 BL 测试,力顺测试 4.7 品质因素 Q 的计算 4.8 等效容积 Vas 的计算 4.9 效率与灵敏度的测试 4.10 扬声器基本参数及 T/S 参数汇总 4.11 基于 PC 的扬声器测试信号,相位,clio, Sound check,Klippel, LMS. 第五章 音箱,分频器的设计计算 5.1 音箱的设计 5.2 无限平板上的喇叭负载 5.3 封闭音箱中的喇叭 5.4 填充物的作用 5.5 倒相音箱的设计和计算 5.6 分频器的种类与计算
[声学和扬声器基础知识]扬声器喇叭基础知识及制作方法
![[声学和扬声器基础知识]扬声器喇叭基础知识及制作方法](https://img.taocdn.com/s3/m/04324946f11dc281e53a580216fc700aba685253.png)
[声学和扬声器基础知识]扬声器喇叭基础知识及制作方法篇一: 扬声器喇叭基础知识及制作方法目录第一章扬声器材料的认识…….…………………………………..………………...……. 第一节部品材料的认识…….……………………………………………………………………一、扬声器材料的构成……….…………………………………………………… ……………………、支架………………………...…………………………………………………………..、铁片………………………...…………………………………………………………..、铁心………………………...…………………………………………………………..、磁铁………………………...…………………………………………………………..、磁液……………………...………………………………………………………、后壳………………………...…………………………………………………………、鼓纸………………………...…………………………………………………………、垫片………………...…………………………………………………………………、弹波……………...……………………………………………………………………、音圈………………………...………………………………………………………… 、防尘盖……………………...………………………………………………………… 、端子……………………...………………………………………………………… 、锦丝线……………………...……………………………………………………… 、电线……………………...……………………………………………………… 、接着剂……………………...……………………………………………………… 、分音器……………………...………………………………………………………第二章扬声器简介………………..……...………………………………………………….一、扬声器的定义………………..…...……………………………………………………….二、扬声器的分类………………..…...……………………………………………………….第三章扬声器的性能………………..…...……………………………………..………….一、扬声器的电气特性………………..…...…………………………………………………...1、阻抗………………..…...……………………..……………………………….……………...2、最低共振周波数或谐振频率…...…..………………..………………………………...3、扬声器的Q 值…...…………..……………………………………………..……………...4、力的系统…...……………………..………………………………………………….……5、出力音压…...……………………..…………………………………………..…………...6、实际周波数带域…...……………………..…………………………………………….....7、定格入力与最大入力…...……………………..…………………………………….……8、失真…...……………………..……………………………………………………….……9、指向性...……………………..……………………………………………………..……..10、总磁通量与磁束密度..……….…..………………………………………………….…. 11、异常音与外碰..…………..………………………………………………….…….…….12、极性与极性标示..……………………..……………………………………….………..13、信赖性..……………………..……………………………………….…………….…….1第四章新机种的开发试作………………..…...……………………………………..………….一、开发试作………………..…...…………………………………………………………………...第五章量产………………..…...………………………………………………………………..………….一、量产………………..…...…………………………………………………...第六章生产技术………..…...………………………………………………………………..………….一、作业流程………………..…...…………………………………………………...2第一章扬声器材料的认识第一节各部品材料的认识一、扬声器材料的构成原材料的好坏很大程度上决定的产品品质，同时直接决定了产品的成本。
扬声器(喇叭)基础专业知识-培训OK
扬声器基础知识--培训文件扬声器是一种把电信号转换成声音信号的电声器件。
确切地说，扬声器的工作实际上是把一定范围内的音频电功率信号通过换能方式转变为失真小并具有足够声压级的可听声音。
扬声器的种类很多，分类方式也五花八门，一般可根据其工作原理、振膜形状以及放声频率范围来分类。
一、扬声器的构造我们最常见的电动式锥形纸盆扬声器。
电动式锥形扬声器即过去我们常说成纸盆扬声器，尽管现在振膜仍以纸盆为主，但同时出现了许多高分子材料振膜、金属振膜，用锥形扬声器称呼就名符其实了。
锥形纸盆扬声器大体由磁回路系统（永磁体、芯柱、导磁板）、振动系统（纸盆、音圈）和支撑辅助系统（定心支片、盆架、垫边）等三大部份构成。
1、音圈：音圈是锥形纸盆扬声器的驱动单元，它是用很细的铜导线分两层绕在纸管上，一般绕有几十圈，放置于导磁芯柱与导磁板构成的磁疑隙中。
音圈与纸盆固定在一起，当声音电流信号通入音圈后，音圈振动带动着纸盆振动。
2、纸盆：锥形纸盆扬声器的锥形振膜所用的材料有很多种类，一般有天然纤维和人造纤维两大类。
天然纤维常采用棉、木材、羊毛、绢丝等，人造纤维刚采用人造丝、尼龙、玻璃纤维等。
由于纸盆是扬声器的声音辐射器件，在相当大的程度上决定着扬声器的放声性能，所以无论哪一种纸盆，要求既要质轻又要刚性良好，不能因环境温度、湿度变化而变形。
3、折环：折环是为保证纸盆沿扬声器的轴向运动、限制横向运动而设置的，同时起到阻挡纸盆前后空敢流通的作用。
折环的材料除常用纸盆的材料外，还利用塑料、天然橡胶等，经过热压粘接在纸盆上。
4、定心支片：定心支片用于支持音圈和纸盆的结合部位，保证其垂直而不歪斜。
定心支片上有许多同心圆环，使音圈在磁隙中自由地上下移动而不作横向移动，保证音圈不与导磁板相碰。
定心支片上的防尘罩是为了防止外部灰尘等落磁隙，避免造成灰尘与音圈摩擦，而使扬声器产生异常声音。
二、场声器的分类按工作原理分类:按工作原理的不同，扬声器主要分为电动式扬声器、电磁式扬声器、静电式扬声器和压电式扬声器等。
扬声器基础知识精编版
正阳电子有限公司
扬声器的基本构造介绍:
12). DUST CAP (防塵蓋) 11). GASKET(垫圈) 10). SURROUND (懸邊) 9). CONE PAPER (紙盆) 8). SPIDER / DAMP(E弹R波) 7).LEAD WIRES (锦丝线) 6). VOICE COIL (音圈) 5). FRAME（盆架） 4). TERMINEL（端子） 3). TOP PLATE（华司）
?
KSV （KAPTON）.TIL（聚脂类玻璃纤维）等
? 音圈线的种类 几乎都用铜线和铝线以及铜扁线和铝扁线，至于铜线和铝线 的导电率和比重，
? 铜线和铝线的 导电率 和
比重
区 分 如下：
? 软铜线
5.8×10(v/m)
8.9×10(kg/m3)
? 铝线
3.54×10(v/m)
2.7×10(kg/m3)
? 磁铁材质是: 铁氧体磁铁(钙锶铁氧体与钡锶铁氧体)
?
钕铁硼 和 铝镍钴（烯土）
?
磁材性能又分等级:Y25.Y30.Y35 / N30 N35 N40
N30H……
? 磁铁的成型工艺: 挤压成型后高温烧结而成
? 磁铁的表面处理: 铁氧体为打磨处理.钕铁硼为电镀处理；
正阳电子有限公司
华司
或
? 华司的作用:导磁.连接磁铁与盆架; ? 华司材质是: SPHC S（steel—钢材).P(Plate—板状).
正阳电子有限公司
目录
? 扬声器的发声原理介绍 ? 扬声器的基本构造介绍 ? 扬声器类型介绍 ? 扬声器的规格书说明与名词解释
正阳电子有限公司
扬声器的发声原理 1. 首先我们应先了解一下声音. 声音是由于物体的振动而产生的.若我们用手 去接触发声体时,就可以很明显的感受到它的振动. 物体在发出低频频率的声音时,有时甚至可以用肉眼看到物体在一定振 幅下振动着.下左图表示物体振动时,与物体相接触的空气分子受到激励而产 生的空气疏密波.而右图表示空气密度较密的地方，气压超过大气压.较疏的 地方,气压低于大气压.气压的变化分量就是声压的波形. 空气的疏密波通过人的外耳道,使耳中的鼓膜振动,引起我们的听觉,所 以人耳听到的空气疏密波就是声音.

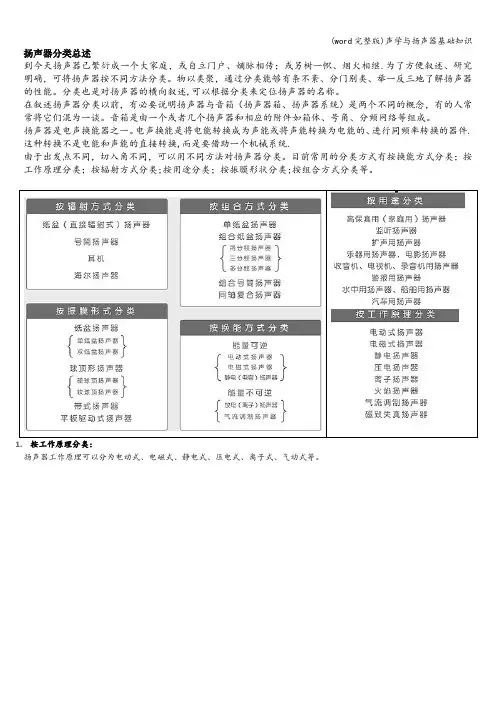

(word完整版)声学与扬声器基础知识
扬声器分类总述到今天扬声器已繁衍成一个大家庭，或自立门户、嫡脉相传；或另树一帜、烟火相继.为了方便叙述、研究明确，可将扬声器按不同方法分类。
物以类聚，通过分类能够有条不紊、分门别类、举一反三地了解扬声器的性能。
分类也是对扬声器的横向叙述,可以根据分类来定位扬声器的名称。
在叙述扬声器分类以前，有必要说明扬声器与音箱（扬声器箱、扬声器系统）是两个不同的概念，有的人常常将它们混为一谈。
音箱是由一个或者几个扬声器和相应的附件如箱体、号角、分频网络等组成。
扬声器是电声换能器之一。
电声换能是将电能转换成为声能或将声能转换为电能的、进行同频率转换的器件.这种转换不是电能和声能的直接转换,而是要借助一个机械系统.由于出发点不同，切入角不同，可以用不同方法对扬声器分类。
目前常用的分类方式有按换能方式分类；按工作原理分类；按辐射方式分类;按用途分类；按振膜形状分类;按组合方式分类等。
扬声器工作原理可以分为电动式、电磁式、静电式、压电式、离子式、气动式等。
在各种类型的扬声器中，运用最多、最广泛的是电动式扬声器，又称为圈动式扬声器。
它是应用电动原理的电声换能器件，结构如图1—10 所示，外形如图1-11所示。
根据法拉利定律，当截流导体通过电磁场时，会受到一个点动力,其方向符合弗莱明左右手定则,力与电流、磁场方向垂直,受到大小与电流、导线长度、磁通密度成正比。
当音圈输入交变音频电流时，音圈受到一个交变推动力产生交变运动，带动纸盆震动,反复推动空气发声。
目前使用最广泛的纸盆扬声器、号简扬声器都属于电动式扬声器.我们重点描述的将是这种扬声器，深入讨论它的原理、性能、结构、特点、部件性能等.（2）电磁式扬声器.利用压电材料的逆压电效应而工作的扬声器称为压电扬声器。
电介质（如石英、酒石酸钾钠等晶体）在压力作用下发生极化使两端表面间出现电势差的现象，称之为“压电效应”.它的逆效应，即置于电场中的电介质会发生弹性形变，称为“逆压电效应”或“电致伸缩”。
扬声器基础知识培训资料
扬声器基础知识培训资料TCL AV事业部电声实验室培训资料事业部-电声实验室培训资料事业部扬声器基础知识1、扬声器的一般介绍 2、电动式扬声器的工作原理 3、电动式扬声器的结构赵福彬 2021-12-17V0.11/43TCL Home Networking BU TCL家庭网络事业部1.扬声器的一般介绍1.扬声器是一种电声换能器， 1.扬声器是一种电声换能器，它通过某种物理效应把电能扬声器是一种电声换能器转换成声能。
转换成声能。
用以实现电声能转换的物理效应有很多因此，按物理效应的不同， ,因此，按物理效应的不同，可能把扬声器分成若干类型。
类型。
1.1如利用馈有音频电流的电磁铁与连有振膜的衔铁之 1.1如利用馈有音频电流的电磁铁与连有振膜的衔铁之间相互作用来实现电声能之间的转换的，间相互作用来实现电声能之间的转换的，称为电磁式扬声器。
(利用了磁极之间的互相吸引力) 。
(利用了磁极之间的互相吸引力磁式扬声器。
(利用了磁极之间的互相吸引力)2/43TCL Home Networking BU TCL家庭网络事业部1.扬声器的一般介绍1.2利用压电体的反向压电效应来实现电声能之间转换 1.2利用压电体的反向压电效应来实现电声能之间转换称为压电扬声器。
的，称为压电扬声器。
3/43TCL Home Networking BU TCL家庭网络事业部1.扬声器的一般介绍1.3 利用作用于电极间的吸引力来发声的扬声器. 该speaker是将可动电极(振动板)和固定电极放置在相反方向，形成一种电容，在这两电极间增加电压，利用电荷产生的吸引力而做成的speaker。
两电极间增加bias用的直流电压和声音电压，为了改变吸引力而使振动板 (膜)振动，使得声音辐射出去。
4/43TCL Home Networking BU TCL家庭网络事业部1.扬声器的一般介绍1.4电容式扬声器 1.4电容式扬声器利用电容器极板之间的静电力来实现电声能转换的称为电容式扬声器或电放型扬声器。
扬声器声学基础6培训教材
• THD基本概念 • R&B基本概念 • THD,R&B量测 • THD产生机理 • R&B产生机理 • Brainstorming
2
谐波失真：是由振
幅非线性引起的一种 失真，当扬声器输入 某一频率的正弦信号 时，扬声器输出的声 信号中，除了原输入 之基波信号外还出现 有2倍、3倍……于基 波频率的信号（称为 谐波）。
THDU22UU 13210000
对于输入扬声器的一个单一频率的正弦电信号，输出声信号中 谐波分量的总和与基波分量的比值称为扬声器的总谐波失真。
3
4
给扬声器加上纯音时，在某一频率会听到与谐波无关的模糊噪声。
5
R&B有时听不到！
6
THD+N
7
THD
8
THD
它产生的原因可能是： 振膜/折环变形 球顶薄 振膜与TOP-PLATE开胶 音圈与振膜的连接不好 滚振（RATTELING） 音圈在磁隙中位置偏离 ……
基 波
谐波
……
f0 2f0 3f0
一个声音的音色由它的成分 音的构成所决定。由于扬声 器的振动系统或磁路系统的 非线性，导致各成分音产生 谐波失真和互调失真，使频 谱改变，因而音色也发生变 化。
长笛：784Hz
失真
总谐波失真 THD<1%时，不论什 么节目信号都可以认 为是满意的；
THD>3%时，人耳已 可感知; THD>5%时，会有轻 微的噪声感; THD>10%时，噪声已 基本不可忍受。
9
RUB&BUZZ
它产生的原因可能是： 引线颤音 振膜与TOP-PLATE开胶 音圈与振膜的连接不好 磁极缝隙中有异物 POT松动 滚振（RATTELING） 音圈打底（蹭圈） ……
音响基础知识讲解
音响基础知识一、声学基础：1、名词解释（1）波长——声波在一个周期内的行程。
它在数值上等于声速（344米/秒）乘以周期，即λ=CT（2）频率——每秒钟振动的次数，以赫兹为单位（3）周期——完成一次振动所需要的时间（4）声压——表示声音强弱的物理量，通常以Pa为单位（5）声压级——声功率或声强与声压的平方成正比，以分贝为单位（6）灵敏度——给音箱施加IW的噪声信号，在距声轴1米处测得的声压（7）阻抗特性曲线——扬声器音圈的电阻抗值随频率而变化的曲线（8）额定阻抗——在阻抗曲线上最大值后最初出现的极小值，单位欧姆（9）额定功率——一个扬声器能保证长期连续工作而不产生异常声时的输入功（10）音乐功率——以声音信号瞬间能达到的峰值电压来计算的输出功率（PMPO）（11）音染——声音染上了节目本身没有的一些特性，即重放的信号中多了或少了某些成份（12）频率响应——即频响，有效频响范围为频响曲线最高峰附近取一个倍频程频带内的平均声压级下降10分贝划一条直线，其相交两点间的范围2、问答（1）声音是如何产生的？答：世界上的一切声音都是由物体在媒质中振动而产生的。
扬声器是通过振膜在空中振动，使前方和后方的空气形成疏密变化，这种波动的现象叫声波，声波使耳膜同样产生疏密变化，传级大脑，于是便听到了声音。
（2）什么叫共振？共振声对扬魂器音质有影响吗？答：如果物体在受迫振动的振动频率与它本身的固有频率相等时，称为共振当物体产生共振时，不需要很大的外加振动能量就能是使用权物体产生大幅度的振动，甚至产生破坏性的振动。
当扬声器振膜振动时，由于单元是固定在箱体上的，振动通过盆架传递到箱体上。
部分被吸收，转化成热能散发掉；部分惟波的形式再辐射，由于共振声不是声源所发出的声音，将会影响扬声器的重放，使音质变坏，尤其是低频部分（3）什么是吸声系数与吸声量？它们之间的关系是什么？答：吸声性能拭目以待好坏通常用吸声系级“α”表示，即α=1-K；吸声量是用吸声系数与材料的面积大小来表示。
扬声器基础知识
振动系统部分-弹波(定位支片)
检测项目：外径，次外径，全高，有效高， 波纹数，硬度，材质与样品是否相同。 外观：走纱，抽纱，脆硬易烂 变形，有杂 物。
振动系统部分-纸盆
纸盆按边的材质可分为：全纸纸盆，泡盆，橡皮 边，金属盆， 纸盆按锥体的材料来分： 纸类，用得比较普遍。主要因为它基本上能满足 扬声器的要求，音质柔和耐听，工艺成熟，成本 低。 金属材料类，铝，钛，铍及其合金，取其弹性模 量高的优点 高分子材料，如聚丙烯，碳纤维，防弹布，优点： 具的弹性模具与内阻尼，韧性好，容易定形，
振动系统部分-弹波(定位支片)
弹波常用材料有棉布、绢、人造丝、NOMEX纤维 布等，一般都是浸渍酚醛树脂酒精溶液后热压成形。 常用的形状为波纹形。布的编织方式、经纬密度、 纱支粗细、浸胶浓度、成形热压温度及时间等，均 对弹波的强度、顺性、抗疲劳性能有很大的影响； 另外，弹波的尺寸、形状、波纹数等对其性能也有 影响。 波纹数越多、波纹越深、材料越薄，则弹波的顺性 越大。 因受支架、音圈等材料尺寸的限制，弹波的尺寸选 择余地较小，最终其形状及参数必须结合材料工艺 等试验的结果,根据扬声器整体性能设计要求而确定
10
11
25芯2F
25芯4F
25.5＋0.02
25.5＋0.02 以套音规 为准
27.2±0.05
28.4±0.05
24.92-0.05
24.92-0.05
25.8±0.1
25.8±0.1 以套音规 为准
26.2±0.1
26.2±0.1 以套音圈 为准
检测工具
卡尺
卡尺
卡尺
卡尺
电动式扬声器一般有三部分组成
振动系统部分-纸盆
采用高分子复合材料。如云母和聚芳基物 型（PA）树脂组成的复合材料，石墨聚合 物复合材料等等，都是目前国际上新发展 起来的振膜材料。这些材料都具有E/P大和 阻尼适当的特点。由这些材料做振膜的扬 声器，可获得宽而平坦的频率响应和较低 的谐波失真
SPEAKER基础知识解析
動圈式錐形揚聲器的爆炸圖(外磁式)
磁體
音圈
盆(支)架
防塵帽
導磁下板 導磁上板 (T鐵)
定心支片 振膜+折環 (彈波)
墊片
第四節:揚聲器的主要零部件組成
揚聲器的主要結構組成
1.振動系統: -振膜 -音圈 -定心支片(針對錐形揚聲器) -防塵帽(針對錐形揚聲器)
2.磁路系統: -導磁材料(T鐵,華司,U杯) -磁體
7、聲壓級與距離的關係： ΔL=-20lg(r1/ro) (dB) ro為參考距離 距離增加一倍,聲壓級減小6 dB
第二節:電聲器件的工作原理
電聲器件最典型的是揚聲器、受話器等,是一種聲電互相轉換 的換能器件.
◆受話器——把電能轉換為聲能,並與人耳直接耦合的電聲換能器稱 為受話器(又稱為通信用的耳機) ◆揚聲器——把电能转换成声能,对音频信号进行重放。
第四節:揚聲器的主要材料組成
盆架:
有普通铁盆架（料厚有0.3-1.0MM) 塑料盆架(材料 有ABS、HIPS、PC等）及铸造盆架（铝、铁）等 铁盆表面处理有镀彩锌、镀白锌、烤黑、镀镍、镀 铬等 盆架重要尺寸有：纸盆安装直径、有效高、弹波安 装直径等
-40-
第四節:揚聲器的主要材料組成
-41-
第四節:揚聲器的主要材料組成
-21-
第四節:揚聲器的主要材料組成
振動系統—音圈
音圈—揚聲器的心臟,是承受電功率的部件.當處於磁隙中的音圈輸入交流信 號時,音圈就產生推動力,推動振膜產生聲音,由於音圈在很小的環形磁隙中 工作,所以它應具有足夠的剛度、精度和耐熱強度.揚聲器的轉換效率很低只 有2%~5%,即有95%以上的能量轉化為熱能和其他能量消耗掉,只有5%左右的能 量轉化為聲能.所以音圈在工作中會很快發熱,功率越大產生的熱量越大,對 音圈的耐熱性要求也越高.為防止音圈因過熱而損壞,近年來對音圈骨架和漆 包線的漆包層都提出了耐高溫的要求。
《扬声器基本知识》.（DOC）
《扬声器基本知识》.（DOC）扬声器又称“喇叭”。
是一种十分常用的电声换能器件，在出声的电子电路中都能见到它。
扬声器在电子元器件中是一个最薄弱的器件，而对于音响效果而言，它又是一个最重要的器件。
扬声器的种类繁多，而且价格相差很大。
音频电能通过电磁、压电或静电效应，使其纸盆或膜片振动周围空气造成音响。
按换能机理和结构分动圈式（电动式）、电容式（静电式）、压电式（晶体或陶瓷）、电磁式（压簧式）、电离子式和气动式扬声器等，电动式扬声器具有电声性能好、结构牢固、成本低等优点，应用广泛；按声辐射材料分纸盆式、号筒式、膜片式；按纸盆形状分圆形、椭圆形、双纸盆和橡皮折环；按工作频率分低音、中音、高音，有的还分成录音机专用、电视机专用、普通和高保真扬声器等；按音圈阻抗分低阻抗和高阻抗；按效果分直辐和环境声等。
扬声器分为内置扬声器和外置扬声器，而外置扬声器即一般所指的音箱。
内置扬声器是指MP4播放器具有内置的喇叭，这样用户不仅可以通过耳机插孔还可以通过内置扬声器来收听MP4播放器发出的声音。
具有内置扬声器的MP4播放器，可以不用外接音箱，也可以避免了长时间配带耳机所带来的不便。
[编辑本段]扬声器特征（1）扬声器有两个接线柱（两根引线），当单只扬声器使用时两根引脚不分正负极性，多只扬声器同时使用时两个引脚有极性之分。
（2）扬声器有一个纸盆，它的颜色通常为黑色，也有白色。
（3）扬声器的外形有圆形和椭圆形两大类。
（4）扬声器纸盆背面是磁铁，外磁式扬声器用金属螺丝刀去接触磁铁时会感觉到磁性的存在；内磁式扬声器中没有这种感觉，但是外壳内部确有磁铁。
（5）扬声器装在机器面板上或音箱内。
[编辑本段]扬声器解析扬声器是一种把电认转变为声信号转变为声信号的换能器件，扬声器的性能优劣对音质的影响很大。
（一）扬声器的种类扬声器的种类很多，按其换能原理可分为电动式（即动圈式）、静电式（即电容式）、电磁式（即舌簧式）、压电式（即晶体式）等几种，后两种多用于农村有线广播网中；按频率范围可分为低频扬声器、中频扬声器、高频扬声器，这些常在音箱中作为组合扬声器使用。
扬声器基础知识培训[]_图文
![扬声器基础知识培训[]_图文](https://img.taocdn.com/s3/m/1906c507ddccda38376baf88.png)
磁钢（ Magnet）
在高音中磁石用到的材料一般为N35H\N38H;13芯高音磁石 外径一般选用Φ12.5左右，厚为2.0~3.0； 19芯高音磁石外径 一般选用Φ19.5/19.6左右，厚为2.5~3.0；25芯高音磁石外径 一般选用Φ24.4/24.5/24.7左右，厚为3.0~5.0；
音圈在磁路间隙中的上下垂直运动； 边硬；材料要求是编织布，支纱的经纬方向要匀称；更好地保持 横向刚性要均衡，设计的波纹形状要求中心对称，不能一边软一
弹波的特性要求：
弹波的可靠性不可忽视。 素；目前要数杜邦最好，棉布最差；对大功率的锥形扬声器来说， 设计良好的弹波能减少扬声器的失真，材料、工艺、波形是决定因 波的受力方向，出现运动阻滞的现象，产生Fo以下的三次振谐失真 一样，这就与弹波本身的运动力产生不一样的振谐，从而改变了弹 弹波的线性位移问题，取决于材质；不同的材质其回弹的受力会不
磁石.T铁.及板的配合尺寸与重要公差
T铁外径 29 32 35 40 45 50 55 60 65 70 75 85 95 105 115 125 130 145 160 170
公差 ±0.5 ±0.5 ±0.5 ±0.5 ±0.5 ±0.5 ±0.5 ±0.5 ±0.5 ±0.5 ±0.5 ±0.5 ±0.5 ±1.0 ±1.0 ±1.0 ±1.0 ±1.0 ±1.0 ±1.0
好坏的核心；其所涉及的范围很
广，包括材料、工艺、化学、结 构尺寸、声学物理等等。
振动系统一般由音圈、音盆、弹 波、防尘帽等四部分通过不同胶 水结合而成；振动系统的结构一 般如右图设计：A常用于低音结 构；B常用于高音结构；
弹波
音圈
扬声器的音响理论基础
10=2.01og(P/0.002) P/0.0002=3.162 P=6.32×10-4[ub]=6.32×10-5[Pa]
5.机械电路和音响电路 5-1.机械电路和电气电路的对比 如图5· 1在弹簧尖端安装重量m[kg]的物体，对这个加力f的条件下的运动方程式是将 位移假定为x时，如下述方程式。(图5-1) d2x dx 1 m dt2 + rm + x=f cm dt Cm · rm叫做机械电阻，是消费动能的。单位是[Ns/m]. · Cm叫做柔量（compliance),是对弹簧加力f[N] 的状态的伸缩X[m]的比例定数。
[注意]已举几个例子你们应该了解的。是速度一样时成为串联，速度不同力一样时 成为并联。
5-3与音响电路和电气电路的对应 如图5-7假定板有小小的缝隙将缝隙的面积为S[m2]，缝隙内部的媒质的重量为m[kg]. 将S2除m的叫做声质量（inertance).
声质量M=m/s2[kg/m4] 体积速度U=Vs[
声波是瞬时声压p和粒子速度v以一定速度传播的波动。 b 4-3 .声压级 人的感觉与刺激量的大约对数比例，因此声压级（SPL:sound pressure leve）如下 表示，单位是分贝。
SPL=201og(p/0.0002)[dB]
此式的实行声压P是以ub（微巴）为单位的数值。 例子：声压级odB,10dB,20dB,80dB,90dB,98dB,120dB的声压是多少ub，另外是多少Pa? 10dB时：
8· 6对应 一直到现在讲的对应是对应机械电路的力和电气电路的电压，叫做力电压法 （impedance type).还有考虑与此不同的对应而解问题的特殊情况。这是对应力与电流的 方法，叫做力电流法（mobility type).在于力电流法中将柔量Cm对应L，将重m对应电容C。
扬声器基础知识专栏.doc
扬声器基础知识专栏第一期1.扬声器的发音原理扬声器是一种将电讯号能量转变成声音能量的换能器，其发音原理：音频信号通过扬声器的音圈，使音圈在磁隙中产生交變磁场，此种变压磁场与扬声器的永久磁场形成磁吸作用，迫使音圈上下振动，驱动纸盆、弹波挤压空气而产生声音，实现电信号还成声音的功能。
2.声音的产生、要素及其内容①声音是由于物体的振动经大气的传播而使听觉神经受到刺激而感觉到的一种物理现象，其传动的形态就如投石于水面所激起的波纹，冉冉的向四周扩散，所以称之为声波或音波。
②声音的高低，强弱和音色是声音的三大要素，三个要素的配合如何，就决定了音质的好与坏。
③自然音：是大自然所发出的声音，如风声，雨声，雷声。
乐音：就是乐器所发出的声音，在一定的周期以内以相同的波形，反复发出的悦耳声音。
非乐音：乐音以外的声音都是非乐音，人类的声音亦属之，但是悦耳的非乐器發出的聲音也可列入音乐之内。
噪音：凡印入人耳感到不快的声音都可以列入噪音，例如汽车的紧急煞车，消防车的警笛乃至大声喧哗都会让人感到十分刺耳。
3.扬声器的结构磁路系統：磁鐵、鐵芯（T鐵）、鐵片（華司）。
振动系统：鼓纸、音圈、弹波（定心之片）。
輔助系統：支架、防塵帽、壓邊、端子、錦絲線。
扬声器基础知识专栏第二期一.扬声器部品材料的作用及相关功能振动板：是扬声器的主要零件之一，一般称之为鼓纸，它对扬声器的性能与音质，有其决定性的影响，它的作用是活塞运动，扩充声带，连同弹波音振动发出声音。
1.波纹：振动板颈部到边缘的凸缘之间的斜面上有若干凸起或凹下环形纹横向其间，这些环形纹就叫波纹，它的目的在于缓和振动板因分割振动而在高音共振带域所造成的峰谷面，而让频率响应的峰面较为平坦，同时也能增加振动板的强度。
2.凸缘：就是振动板的边缘部分和振动板本是一体，但边缘有波形的曲折状态，它的作用有两种：1.支持振动板在一定的位置，有其支持的作用，音导电而振动时，凸缘可以形成振动板的直线（前后）运动，兼具保持弹波的缓冲运动。
扬声器基础知识与设计
音圈是连接扬声器线圈和振膜的部件，它可以将音频电流转换为磁场， 从而驱动振膜振动。音圈的材料和结构对扬声器的性能有很大的影响。
扬声器的类型
电动式扬声器
这是最常见的扬声器类型，它利 用电磁感应原理将音频电流转换 为声音。电动式扬声器又可以分 为动圈式、动铁式、平面振膜式
市场趋势
未来随着技术的不断进步和应用领域的拓展，扬声器市场将朝着智能化、无线 化、高品质化的方向发展。
感谢观看
THANKS
频响范围
频响范围是指扬声器能够重放的最低频率到最高频率的范围。 理想的频响范围是20Hz-20kHz，但实际频响范围可能会因扬
声器的设计和制造工艺而有所不同。
05
扬声器应用与市场
扬声器在音频设备中的应用
音乐播放器
扬声器作为音乐播放的输出设备，将音频信号转化为声音，让用 户享受音乐的美妙。
电脑音响
磁铁材料
磁铁是影响扬声器性能的关键因素之一，常用的磁铁材料有稀土永磁体和铁氧体。稀土永 磁体磁力强、体积小，但价格较高；铁氧体磁铁价格低，但体积较大。
线材与驱动器
线材的电阻、电感和电容对扬声器的性能有重要影响。驱动器包括音圈和振膜，其质量、 阻尼特性和稳定性直接影响声音的输出。
制造流程
模具制作
根据设计图纸制作模具，确保尺寸精度和表面光 洁度。
品质检查
03
对扬声器外观、声音质量等进行品质检查，确保产品符合质量
标准。
04
扬声器性能测试与评估
测试环境与设备
测试环境
为了确保测试结果的准确性，测试环境应保持安静，避免外 界噪音的干扰。同时，室内温度和湿度应保持恒定，以确保 扬声器性能的稳定性。
SPEAKER 基础知识解析
受話器&揚聲器不是將電能直 接變換成聲能,而是利用載流導 體（由音頻電流饋電的音圈） 在永久磁體的磁場之間的相互 作用,使音圈振動而帶動振膜振 動,其能量變換方式是電能—機 械能—聲能. 音圈在磁場中的受力情況如 左圖示.
第二節:電聲器件的工作原理
F S N F S
中間是圓柱形的N極,外環為S極,磁 場B的方向由N極至S極,在磁縫隙中有 音圈（導線環） . 若電流由“ ”端 流入,由“⊙”端流出,則音圈所受力 F 的方向由弗來明左手定則決定（如 左圖示）:音圈受力的方向,如圖中箭 頭所示 . 如改變電流方向 , 則力 F 的方 向隨之改變. 受話器 & 揚聲器的力效應由下式決 定: F=B*L*I F-電動力的瞬時值N(牛頓） B-磁隙磁通密度T(特斯拉） L-音圈線長M(米） I-瞬時電流強度A(安培）
-35-
第四節:揚聲器的主要材料組成
稀土类磁体以NdFeB为代表,磁能积是铁氧体的十 倍以上,缺点是易生锈
铁氧体的磁性能种类: Y35 Y30 Y25 Y20等 钕铁硼的磁性能种类: N35 N35H N38 N38H N40H N42 等
-36-
第四節:揚聲器的主要材料組成
U铁：
-33-
第四節:揚聲器的主要材料組成
华司
华司的圆角是工艺圆角,自然形成.
-34-
第四節:揚聲器的主要材料組成
磁体：
铁氧体主要成份是Mo*6Fe2O3(其中Mo为Pb、Ba、S等 ),扬声器中主要应用各向异性钡铁氧体、锶铁氧 体，用氧化钡（锶）和三氧化二铁粉末混合，高 温焙烧而成，其特点是来料容易，价格低，矫顽 力大，对外磁场稳定等。
-42-
第四節:受話器和揚聲器的主要材料組成
扬声器基础知识介绍
十一、ห้องสมุดไป่ตู้声器的基本试验
№
试验名称
试验条件
1
高温试验
＋70℃±2 96H
2
低温试验
-25℃±2 96H
3
温度循环试验
-25℃/H→＋70℃/H→ 25℃/H→重复5次
-
4
温湿度试验
温度： +40℃±2
湿度：
90～95％/96H
5
寿命试验
96H
6
高度试验
0.75m 斜75°跌落
第29页，共30页。
输入给扬声器1瓦电功率在离扬声器轴线1米处所测得的声压 级dB/1W/1m。
第26页，共30页。
十、扬声器的特殊参数 5.有效频率范围 有效频率范围：指扬声器平均灵敏度下降10dB后所含盖的一
段频率。频率响应越平坦说明声音的音调组成成份就
越和原来的音调相一致，有效频率范围越宽，说明重
放声音的频率失真就越小。 6.谐波失真（THD）
十、扬声器的特殊参数 1.扬声器的输入功率（W） 扬声器的功率分为额定功率和最大功率。
扬声器的额定功率：指扬声器在输入额定功率情况下
长期工作，既不会产生过热，也不会有机械损 伤，且发出的声音不会产生明显失真。
•最大功率：指扬声器特性振动系统不受破坏的最大容 许输入功率,也叫峰值功率。
第24页，共30页。
• 音色：它由声波波形的不同形成,不同的波形的声音，也可能 听成同一声音，如钢琴与笛子在发相同的音符的时候， 可 、以分出它们不同的音色。
第8页，共30页。
五、扬声器系统的试听
1.试听条件： 可用有适当隔音结构并作了吸音特性等音响处理的房间试听。 音箱的正面向着的墙壁反射率高，反面的则做成具有吸音性好 的形状，而且希望其左右具有对称（同一）的音响特性。 试听点可在系统的基准轴的高度处，其距离视房屋大小，扬声 器系统的大小和音量等而异，在与系统左右相同间距的位置为 好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
谐波
……
f0 2f0 3f0
一个声音的音色由它的成分 音的构成所决定。由于扬声 器的振动系统或磁路系统的 非线性，导致各成分音产生 谐波失真和互调失真，使频 谱改变，因而音色也发生变 化。
长笛：784Hz
失真
总谐波失真 THD<1%时，不论什 么节目信号都可以认 为是满意的；
THD>3%时，人耳已 可感知;
THD>5%时，会有轻 微的噪声感;
THD>10%时，噪声已 基本不可忍受。
THD
U22 U32 U1
100 00
对于输入扬声器的一个单一频率的正弦电信号，输出声信号中 谐波分量的总和与基波分量的比值称为扬声器的总谐波失真。
3
谐波失真特性
❖扬声器的失真一般以二次谐波失真和三次谐波失真表示， 三次谐波失真对音质的影响最大。 ❖扬声器的谐波失真不仅有二次谐波和三次谐波失真，还有 四次以上的的谐波失真。 ❖比较失真必须在扬声器输出声功率相等的条件下进行；一 般而言输出声功率较大时，失真也较大。
9
RUB&BUZZ
它产生的原因可能是： 引线颤音 振膜与TOP-PLATE开胶 音圈与振膜的连接不好 磁极缝隙中有异物 POT松动 滚振（RATTELING） 音圈打底（蹭圈） ……
10
11
12
扬声器基础－VI
1
THD与R&B
• THD基本概念 • R&B基本概念 • THD,R&B量测 • THD产生机理 • R&B产生机理 • Brainstorming
2
谐波失真：是由振
幅非线性引起的一种 失真，当扬声器输入 某一频率的正弦信号 时，扬声器输出的声 信号中，除了原输入 之基波信号外还出现 有2倍、3倍……于基 波频率的信号（称为 谐波）。
失真系数
失真的百分率值和分贝值之间的关系： 分贝值＝20×log10（百分率值） 如1％的失真系数对应-40dB，5%的对应-26dB。
4
给扬声器加上纯音时，在某一频率会听到与谐波无关的模糊噪声。
5
R&B有时听不到！
6
THD+N
7
THD
8
THD
它产生的原因可能是： 振膜/折环变形 球顶薄 振膜与TOP-PLATE开胶 音圈与振膜的连接不好 滚振（RATTELING） 音圈在磁隙中位置偏离 ……
