电容柜变压器无功补偿选型表

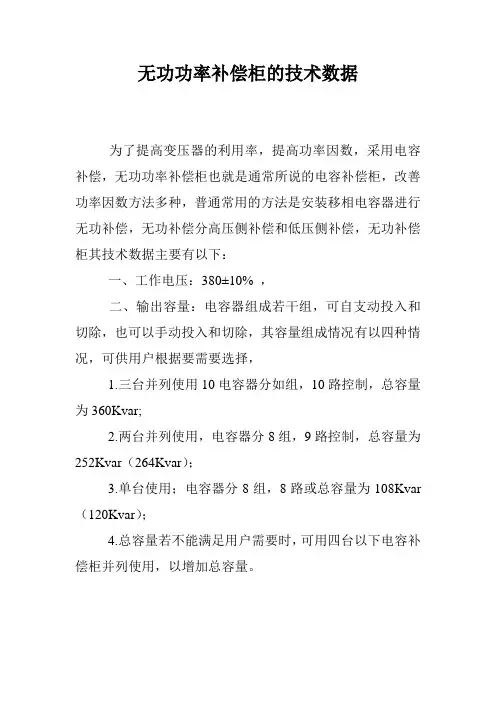

电容柜，变压器无功补偿选型表

电容柜元器配选表/变压器电容补偿配置表电容容量断路器交流接触器热继电器一次导线BSMJ-0.45-5-3 DZ47-63/3P C32A CFC19-25/10 AC220V JR36B-20 6.8-11A BV 4mm2 BSMJ-0.45-8-3 DZ47-63/3P C32A CFC19-25/10 AC220V JR36B-32 10-116A BV 4mm2 BSMJ-0.45-10-3 DZ47-63/3P C40A CFC19-25/10 AC220V JR36B-32 14-22A BV 6mm2 BSMJ-0.45-15-3 DZ47-63/3P C40A CFC19-32/10 AC220V JR36B-32 20-32A BV 6mm2 BSMJ-0.45-18-3 DZ47-63/3P C40A CFC19-32/10 AC220V JR36B-32 20-32A BV 6mm2 BSMJ-0.45-20-3 DZ47-63/3P C63A CFC19-43/10 AC220V JR36B-63 28-45A BV 10mm2 BSMJ-0.45-25-3 DZ47-63/3P C63A CFC19-63/10 AC220V JR36B-63 28-45A BV 10mm2 BSMJ-0.45-30-3 DZ47-63/3P C63A CFC19-63/10 AC220V JR36B-63 40-63A BV 10mm2 BSMJ-0.45-40-3 DZ47-63/3P C100A CFC19-95/10 AC220V JR36B-160 53-85A BV 16mm2

变压器容量电容补偿总容量共*路适用柜宽隔离开关（A）30KV A及以下5-8KVar 1*8 KVar 100mm间隔50KV A 15 KVar 1*15 KVar 100mm间隔

68,80KV A 20 KVar 2*10 KVar 200mm间隔

100KV A 30 KVar 3*10 KVar 300mm间隔

125KV A 40 KVar 4*10 KVar 600mm柜宽200A 160KV A 50 KVar 3*15 Kvar+1*5 KVar 600mm柜宽200A 200KV A 60 KVar 4*15 KVar 600mm柜宽200A 250KV A 80 KVar 4*20 KVar 600mm柜宽200A 315KV A 100 KVar 5*18 Kvar+1*10 KVar 800mm柜宽400A 400KV A 120 KVar 6*20 KVar 800mm柜宽400A 500KV A 150 KVar 6*20 KVar +2*15 KVar 1000mm柜宽400A 630KV A 200 KVar 6*30 Kvar+2*10 KVar 1000mm柜宽600A 800KV A 240 KVar 8*30 KVar 1000mm柜宽600A 1000KV A 300 KVar 10*30 KVar 1000mm柜宽*2层1000A 1250KV A 400 KVar 10*40 KVar 1000mm柜宽*2层1000A 1600KV A 500 KVar 10*25 Kvar*2 1000mm柜宽*2层*2台600A*2台2000KV A 600 KVar 10*30 Kvar*2 1000mm柜宽*2层*2台1000A*2台2500KV A 800 KVar 10*40 Kvar*2 1000mm柜宽*2层*2台1000A*2台
