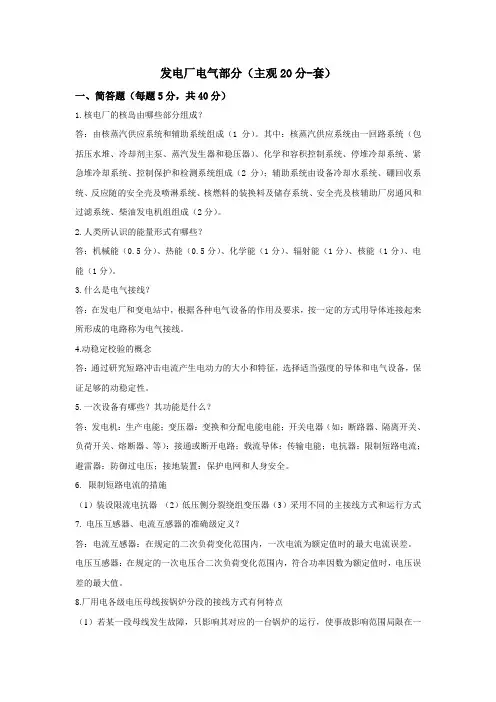

发电厂电气部分

发电厂电气部分（主观20分-套）一、简答题（每题5分，共40分）1.核电厂的核岛由哪些部分组成？答：由核蒸汽供应系统和辅助系统组成（1分）。

其中：核蒸汽供应系统由一回路系统（包括压水堆、冷却剂主泵、蒸汽发生器和稳压器）、化学和容积控制系统、停堆冷却系统、紧急堆冷却系统、控制保护和检测系统组成（2分）；辅助系统由设备冷却水系统、硼回收系统、反应随的安全壳及喷淋系统、核燃料的装换料及储存系统、安全壳及核辅助厂房通风和过滤系统、柴油发电机组组成（2分）。

2.人类所认识的能量形式有哪些？答：机械能（0.5分）、热能（0.5分）、化学能（1分）、辐射能（1分）、核能（1分）、电能（1分）。

3.什么是电气接线？答：在发电厂和变电站中，根据各种电气设备的作用及要求，按一定的方式用导体连接起来所形成的电路称为电气接线。

4.动稳定校验的概念答：通过研究短路冲击电流产生电动力的大小和特征，选择适当强度的导体和电气设备，保证足够的动稳定性。

5.一次设备有哪些？其功能是什么？答：发电机：生产电能；变压器：变换和分配电能电能；开关电器（如：断路器、隔离开关、负荷开关、熔断器、等）：接通或断开电路；载流导体：传输电能；电抗器：限制短路电流；避雷器：防御过电压；接地装置：保护电网和人身安全。

6.限制短路电流的措施（1）装设限流电抗器（2）低压侧分裂绕组变压器（3）采用不同的主接线方式和运行方式7. 电压互感器、电流互感器的准确级定义？答：电流互感器：在规定的二次负荷变化范围内，一次电流为额定值时的最大电流误差。

电压互感器：在规定的一次电压合二次负荷变化范围内，符合功率因数为额定值时，电压误差的最大值。

8.厂用电各级电压母线按锅炉分段的接线方式有何特点（1）若某一段母线发生故障，只影响其对应的一台锅炉的运行，使事故影响范围局限在一机一炉；（2）厂用电系统发生短路时，短路电流较小，有利于电气设备的选择；（3）将同一机炉的厂用电负荷接在同一段母线上，便于运行管理和安排检修。

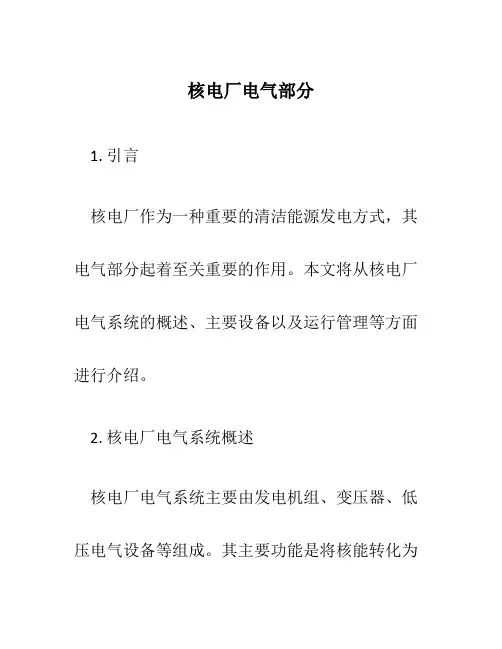

核电厂电气部分

核电厂电气部分1. 引言核电厂作为一种重要的清洁能源发电方式，其电气部分起着至关重要的作用。

本文将从核电厂电气系统的概述、主要设备以及运行管理等方面进行介绍。

2. 核电厂电气系统概述核电厂电气系统主要由发电机组、变压器、低压电气设备等组成。

其主要功能是将核能转化为电能，并将电能输送到电网中。

电气系统的稳定性和安全性直接影响着核电厂的正常运行。

3. 主要设备3.1 发电机组发电机组是核电厂电气系统的核心设备，其通过转动机组中的发电机使其产生电能。

发电机组通常由转子、定子、励磁系统等组成。

在核电厂中，通常采用汽轮机驱动的发电机组，其输出功率可以达到数百兆瓦。

3.2 变压器变压器在核电厂电气系统中起到电能变换的作用。

它将发电机组产生的高压电能转换为适宜输送的中低压电能，然后将其送入电网。

变压器通常分为主变压器和辅助变压器两种类型。

3.3 低压电气设备低压电气设备主要包括开关设备、保护装置和电动机等。

这些设备主要用于核电厂电气系统的控制和保护功能。

其中，开关设备用于电气系统的分、合操作；保护装置用于监测电气系统的运行状态，并在发生异常情况时进行相应的保护措施；电动机用于驱动核电厂各种设备的运行。

4. 运行管理核电厂电气部分的运行管理十分重要，对保证核电厂的安全稳定运行起着至关重要的作用。

以下是一些运行管理方面的注意事项：•定期检修：定期对核电厂电气设备进行检修和维护，确保其正常运行。

特别是对发电机组、变压器等关键设备，需要进行定期的绝缘测试和设备更换。

•运行监测：通过对核电厂电气设备的运行参数进行实时监测，并及时发现异常情况。

对于电气系统中可能发生的故障，需要建立详细的报警机制和应急预案，以便能够及时处理。

•人员培训：对核电厂电气系统操作和维护人员进行全面的培训，提高其技能水平，以确保他们能够熟练操作电气设备，并妥当应对可能发生的突发情况。

5. 安全措施核电厂电气部分的安全措施是保证核电厂运行安全的基础。

核电厂的电气主设备概述

核电厂的电气主设备概述1. 引言核电厂是一种以核能为能源的发电设施，核电厂的运行离不开各种电气设备的支持。

本文将对核电厂的电气主设备进行概述，主要包括发电机、变压器、断路器、保护装置等。

2. 发电机发电机是核电厂的核心设备之一，它负责将机械能转化为电能。

发电机一般由转子和定子组成，通过磁场的相互作用来实现能量转换。

在核电厂中，常见的发电机类型有同步发电机和异步发电机。

同步发电机是最常用的发电机类型之一，它的转子和定子的旋转速度是同步的。

它能够稳定输出电力，并且具有较高的效率。

异步发电机是另一种常见的发电机类型，它的转子和定子的旋转速度有差异。

它具有启动性能好、结构简单等特点，在某些特殊情况下被广泛应用。

核电厂通常配备多台发电机，以保证稳定的电力输出。

3. 变压器变压器是核电厂的重要设备之一，它用于调节电压。

核电厂一般采用高压输电，然后通过变压器将电压升降到合适的水平。

变压器主要由铁心和线圈组成，通过互感作用来实现电压的变换。

在核电厂中，常见的变压器类型有油浸式变压器和干式变压器。

油浸式变压器是目前应用最广泛的变压器类型之一，它的线圈被浸泡在绝缘油中，以提高绝缘性能。

干式变压器则没有浸泡在绝缘油中，它的线圈采用绝缘材料进行绝缘，并且具有较好的防火性能。

变压器的主要作用是调整电压，确保核电厂产生的电能能够匹配电网的需求。

4. 断路器断路器是核电厂中的关键设备之一，它能够在电路发生故障时迅速切断电流，以保护设备和人员的安全。

断路器一般由触点和电磁机构组成，通过控制电磁机构的操作来实现断开和闭合电路。

在核电厂中，断路器常用于切断故障电流，避免火灾和电气设备损坏。

断路器的选择应根据负荷电流、工作电压和故障电流等参数来确定。

断路器的稳定性和可靠性对核电厂的安全运行至关重要。

5. 保护装置保护装置是核电厂中不可或缺的一部分，它能够对电气设备进行监测和保护。

保护装置一般包括过电流保护、过载保护、接地保护等功能。

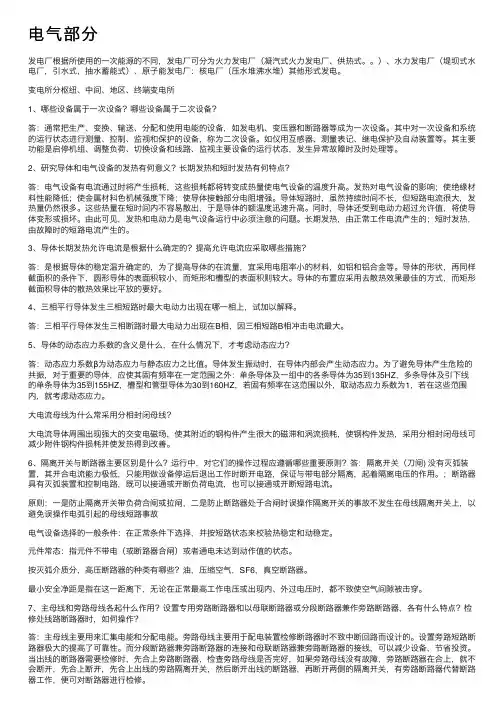

电气部分——精选推荐

电⽓部分发电⼚根据所使⽤的⼀次能源的不同，发电⼚可分为⽕⼒发电⼚（凝汽式⽕⼒发电⼚、供热式。

）、⽔⼒发电⼚（堤坝式⽔电⼚，引⽔式，抽⽔蓄能式）、原⼦能发电⼚：核电⼚（压⽔堆沸⽔堆）其他形式发电。

变电所分枢纽、中间、地区、终端变电所1、哪些设备属于⼀次设备？哪些设备属于⼆次设备？答：通常把⽣产、变换、输送、分配和使⽤电能的设备，如发电机、变压器和断路器等成为⼀次设备。

其中对⼀次设备和系统的运⾏状态进⾏测量、控制、监视和保护的设备，称为⼆次设备。

如仪⽤互感器、测量表记、继电保护及⾃动装置等。

其主要功能是启停机组、调整负荷、切换设备和线路、监视主要设备的运⾏状态，发⽣异常故障时及时处理等。

2、研究导体和电⽓设备的发热有何意义？长期发热和短时发热有何特点？答：电⽓设备有电流通过时将产⽣损耗，这些损耗都将转变成热量使电⽓设备的温度升⾼。

发热对电⽓设备的影响；使绝缘材料性能降低；使⾦属材料⾊机械强度下降；使导体接触部分电阻增强。

导体短路时，虽然持续时间不长，但短路电流很⼤，发热量仍然很多。

这些热量在短时间内不容易散出，于是导体的额温度迅速升⾼。

同时，导体还受到电动⼒超过允许值，将使导体变形或损坏。

由此可见，发热和电动⼒是电⽓设备运⾏中必须注意的问题。

长期发热，由正常⼯作电流产⽣的；短时发热，由故障时的短路电流产⽣的。

3、导体长期发热允许电流是根据什么确定的？提⾼允许电流应采取哪些措施？答：是根据导体的稳定温升确定的，为了提⾼导体的在流量，宜采⽤电阻率⼩的材料，如铝和铝合⾦等。

导体的形状，再同样截⾯积的条件下，圆形导体的表⾯积较⼩，⽽矩形和槽型的表⾯积则较⼤。

导体的布置应采⽤去散热效果最佳的⽅式，⽽矩形截⾯积导体的散热效果⽐平放的要好。

4、三相平⾏导体发⽣三相短路时最⼤电动⼒出现在哪⼀相上，试加以解释。

答：三相平⾏导体发⽣三相断路时最⼤电动⼒出现在B相，因三相短路B相冲击电流最⼤。

5、导体的动态应⼒系数的含义是什么，在什么情况下，才考虑动态应⼒？答：动态应⼒系数β为动态应⼒与静态应⼒之⽐值。

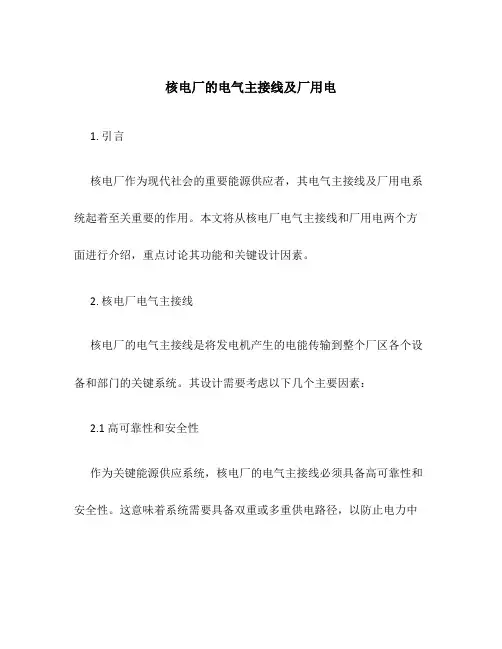

核电厂的电气主接线及厂用电

核电厂的电气主接线及厂用电1. 引言核电厂作为现代社会的重要能源供应者，其电气主接线及厂用电系统起着至关重要的作用。

本文将从核电厂电气主接线和厂用电两个方面进行介绍，重点讨论其功能和关键设计因素。

2. 核电厂电气主接线核电厂的电气主接线是将发电机产生的电能传输到整个厂区各个设备和部门的关键系统。

其设计需要考虑以下几个主要因素：2.1 高可靠性和安全性作为关键能源供应系统，核电厂的电气主接线必须具备高可靠性和安全性。

这意味着系统需要具备双重或多重供电路径，以防止电力中断。

此外，应采用可靠的保护设备和自动开关装置，确保在故障发生时能够快速切换电源，并保护设备免受损坏。

2.2 抗干扰和电磁兼容性核电厂的电气主接线需要具备较高的抗干扰性能，以应对来自外界的干扰和电磁波。

这要求系统采用合适的屏蔽和滤波措施，以确保电能传输的稳定性和可靠性。

2.3 低损耗和高效率为了提高核电厂的能源利用效率，电气主接线应尽量降低能量损耗。

这要求系统采用低电阻率的导线和合理的电缆布线方式，以减少能量损耗和电压降低。

此外，应合理控制电气设备的运行负荷，以提高系统的整体效率。

3. 核电厂的厂用电系统核电厂的厂用电系统是指供应核电厂自身设备和工艺所需的电能系统。

其设计需要考虑以下几个主要因素：3.1 合理布局和分区核电厂的厂用电系统应根据各部门和设备的电能需求进行合理布局和分区。

这样可以减少电气设备之间的干扰，提高系统的稳定性和可靠性。

3.2 适当容量和备用能力厂用电系统应根据核电厂设备的工作特点和负荷需求，合理确定电能的容量。

此外，还应考虑到备用能力的需求，以应对设备故障和维修期间的临时电能需求。

3.3 健康监测和维护核电厂的厂用电系统需要进行定期的健康监测和维护，以确保系统的稳定性和可靠性。

这包括定期检查电气设备的工作状态、测量电气参数，并进行必要的维护和修复工作。

4. 总结核电厂的电气主接线和厂用电系统是核电厂正常运行的重要组成部分。

核电厂电气系统-直流系统及不停电电源、事故保安电源

电气运行
第三节事故保安电源
• 一、柴油发电机组的特点
• ( 1 ）柴油发电机组的运行不受电力系统运行的影响，是独立的可靠电源。它起动迅速，能满足发电厂中允许短时间断电的交流事故保安负荷的要求。 • ( 2 ）柴油发电机组可长期运行，满足长时间事故停电的供电要求。 • ( 3 ）柴油发电机结构紧凑，辅助设备较为简单，热效率较高，因此经济性较好。
电气运行
• 二、蓄电池原理
•
发电厂的蓄电池组，是由许多个蓄电池相互串联组成的，串联的个数取决于直流系统的工作电压。常用的蓄电池有酸性蓄电池和碱性蓄电池两种。
• 酸性蓄电池工作原理： •
电气运行
•
电气运行
• 三、充电设备 • 蓄电池只能用直流电源来充电，发电厂厂用电是交流电。需要使用将交流电变为直流电的设备对蓄电池充电，即整流设备，如硅整流器等。目前，广泛采用硅整流器作为直流电源蓄电池的充电设备。
电气运行
• 四、蓄电池和充电设备的运行 • （一）运行方式
电气运行
• 蓄电池组的运行方式有两种方式：一种是充放电方式，一种是浮充电方式。 • （1）充放电方式：蓄电池经常接在直流母线上供负荷用电，充电机组则断开。在充电时，起动充电机组，一方面向蓄电池充电补充能量的储存（充电每两天进行一次）；另一方面供经常性负荷用电。 • （2）浮充电方式：用浮充电机组、硅整流器或晶闸管整流器作为浮充电源，浮充源与蓄电池并列运行于直流母线上。浮充电源一方面供经常性的直流负荷用电，另一方面以很小的电流向蓄电池充电，以补偿蓄电池自放电的损耗。 • 一般以采用浮充电的方式居多。
电气运行
• 其主要作用是为如下负荷提供直流电源： • (l）控制室及就地操作的主配电装置、厂用配电装置的控制、信号回路，以及各级配电装置的断路器控制回路等。 • (2）直流控制的各级厂用电动机的控制、信号回路。 • (3）汽轮机、给水泵的直流润滑油泵及发电机直流氢冷密封油泵的电动机。 • (4）事故照明网络。 • (5）继电保护及自动装置。 • (6）其他直流用电设备，如 UPS 、通信备用电源、

核电厂电气系统--母线_图文

5.母线的截面形状
➢ 矩形母线——具有集肤效应小、散热条件好、安装简单、连接方便等优点（易产生电晕）。多用于35KV及以下的户内配电装置中。宽度与厚度之比为h/b=5～12 且 Smax=125mm×10mm
➢ 管形母线——空心导体、集肤效应小，抗弯能力好，放电电晕电压高。多用于35KV及以上的户外配电装置中。
➢ 母线三相导体排列方式：（各相之间的相对关系） • 水平排列（软母线、硬母线） • 竖直排列（硬母线） • 三角形排列（硬母线）
➢ 母线的放置法：（母线与空间的相对关系）平放、立放
➢ 安装方式：（母线与绝缘子的相互关系） • 平装——机械抗弯强度高，对流散热效果差 • 立装——对流散热效果好，机械抗弯强度高差
综合布置方式：
竖排立放平装、平排平放平装竖排平放立装、平排立放立装
6.母线的布置
母线的排列应按设计规定，如无设计规定时，应按下述要求排列。（1）垂直布置的母线：
交流：由上向下A，B，C相；直流：由上向下正、负极。（2）水平布置的母线：
交流：由内向外（面对母线） A，B，C相的排列直流：由内向外正、负极。（3）引下线排列：
全连式分相封闭母线的屏蔽原理：由于同相外壳各段已焊成一体，且三相外壳间又用金属板短
接，这好似1：1 的电流互感器二次绕组被短路一样。主母线的电流所产生的交变磁通作用于外壳，在外壳上产生感应电动势，此电动势在外壳的闭合回路中产生三相环流，由于外壳是采用低值电阻的铝合金制成的，因此外壳上的三相环流与母线电流基本上是方向相反，数值相等，使主母线在外壳外面所产生的磁通被抵消，这就是屏蔽作用。
➢ 槽形母线——电流分布均匀，与同截面的矩形母线相比，具有集肤效应系数小，冷却条件好，金属材料的利用率高、机械强度高等优点。当母线的工作电流很大，每相需要三条以上的矩形母线才能满足要求时，一般采用槽形母线。

发电厂电气部分

发电厂电气部分一、名词解释：1．一次设备：直接生产、转换和输配电能的设备。

2．二次设备：对一次设备进行监察、测量、控制、保护、调节的辅助设备。

3．电气主接线：一次设备按预期的生产流程所连成的电路，称为电气主接线。

4．最高允许温度：为了保证导体可靠工作，规定了导体长期工作发热和短路时发热的温度限制，称最高允许温度。

5．厂用电率：厂用电耗电量占发电厂总发电量的百分数，称为该时间段的厂用电率。

6电力网：是将各电压等级的输配电线路和各种类型的变电所连接而成的网络。

7．发电机—变压器单元接线：发电机和主变压器直接连成一个单元，再经断路器接至高压系统，发电机出口处除厂用分支外不再装设母线，这种接线称为发电机—变压器单元接线。

8.电气主接线：是由电气设备通过连接线，按其功能要求组成接受和分配电能的电路，成为传输强电流、高电压的网络，故又称为一次接线或电气主系统。

9．最小安全净距：指在这一距离下，无论在正常最高工作电压或出现内、外部过电压时，都不致使空气间隙被击穿。

10．配电装置：是根据电气主接线的连接方式，由开关电器、保护和测量电器、母线和必要的辅助设备组成的总体装置。

11．接触电压：人站在地面上离设备水平距离为0.8m处，手触到设备外客、构架离地面垂直距离为1.8m处时，加于人手与脚之间的电压。

12．跨步电压：人在分布电位区域内沿地中电流的散流方向行走，步距为0.8m时，两脚之间所受到的电压。

13．工作接地：在电力系统电气装置中，为运行需要所设的接地。

14．保护接地:为保护人身和设备安全，将电气装置正常不带电而由于绝缘损坏有可能带电的金属部分接地。

二、填空：1．发电厂的类型有火电厂、水电厂、核电厂和新能源发电。

2．限流电器包括串联在电路中的普通电抗器和分裂电抗器，其作用是限制短路电流。

3．母线是用来汇集和分配电能的，并把发电机、变压器与配电装置连接，有敞露母线和封闭母线之分。

4．电能的发展方向：大容量、超高压、远距离。

核电厂电气系统-核电厂厂用电

CH-01-INT
核电站电气系统
哈尔滨工程大学核科学与技术学院
学习主要内容
第一章概论
第二章电气主接线
第三章核电厂用电第四章互感器
第五章成套配电装臵
第六章短路电流分析计算第七章电气设备选择第八章控制室第九章核电厂的直流系统第十章电气信号监测及断路器控制回路第十一章电气设备的接地装臵第十二章同步发电机、变压器的运行及应急柴油发电机
• 380V IE 级电力系统：
• 本系统有 4 段母线， 380v 安全母线 I 段和II段，由 6kv 安全母线I段分别通过 1 号和 2 号堆变供电， 380v 安全母线III段和IV段由 6kv 安全母线 II段分别通过 3 号和4 号堆变供电。
• 由 380V 专设安全设施开关柜和配电屏馈电的设备及由 380V 专设安全设施电动机控制屏供电的安全重要电动机负载护用熔断器和热继电器构成的短路和过载保护装等。
• (3)仪表和控制用电力系统
• 仪表和控制用电力系统向在短时或全部失去交流电源时仍需工作的设备和系统提供可靠的220V交流电源。这些系统包括反应堆紧急停堆系统以及某些其他非安全有关的负载，如电厂计算机。 • 。
• (3)仪表和控制用电力系统
•
本系统设有四台单相逆变装臵，每一台逆变装臵向每一个专设安全设施通道的 220V交流重要仪表电源母线供给一个平稳的交流电源。 • 逆变装臵的输入是多重的：正常输入来自三相 50周波交流电（380V安全母线I-IV段），另有一个备用 220V直流电源，由相应的专设安全设施通道的220V直流母线供电（每一220V直流母线供给 2 台逆变装臵）。如果一台逆变装臵退出运行，从 380V安全母线II段或IV段供电的一台380／220V自动感应调压器将取代电力系统 ♦ 厂用变压器和启动变压器； ♦ 6kv 开关柜，工作母线I段和II段以及公用母线I段和 II段。 ♦ 6.3kV / 400v 堆用变压器（ 5 号， 6 号）、化水变压器及工作变压器 ♦ 与 6kv工作母线 I 段和II段及与公用母线工段和II 段相连接的 380v 开关柜和配电屏。 ♦ 3 80v 电动机控制屏。

核电厂电气系统与设备

1.成套配电装置的特点（1）、电气设备布置在封闭或半封闭的金属外壳内，相间与对地距离可以缩小，结构紧揍，占地面积小。

（2）、所有电器元件已在工厂组装成一整体，现场安装工作量大大减小，有利缩短建设周期，也便于扩建与搬迁。

（3）、运行可靠性高，维护方便（4）、耗用钢材较多，造价较高。

2.发电机与配电装置的连接有三种方式，即用电缆、敞露母线、封闭母线连接。

3.电气主接线图一般画成单线图4.核电厂主要有三种主接线：高压开关站主接线、发变组接线、厂用电接线。

5.在两组母线间，装有三个断路器，可引接二个回路，又称为二分之三接线。

6.双母线接线特点（1）、检修任一组母线时，不会停止对用户连续供电。

（2）、运行调度灵活，通过倒换操作可形成不同的运行方式（3.）在特殊需要时，可以用母联与系统进行同期或解列操作。

7.厂用耗电量占发电厂全部发电量的百分数，称为厂用电率。

8.厂用电系统的主要功能是在任何工况下：（1）为核电厂的厂用点设备提供安全可靠的电源。

（2）并对与核安全有关的系统与设备提供应急电源，以确保核电站的安全运行。

励磁方式分为：用直流发电机作为励磁电源的直流励磁机励磁系统；用硅整流器装置将交流转化成直流后供给励磁的整流器励磁系统用直流发电机作为励磁电源的直流励磁机励磁系统用硅整流器将交流转化成直流后供给励磁的整流器励磁系统。

同步发电机并联运行的优点1.电能的供应可以相互调剂，合理使用2.增加供电的可靠性3.提高供电的质量，电网的电压与频率能保持在要求的恒定范围内4.系统愈大，负载就愈趋均匀，不同性质的负载，互相起补偿作用。

5.联成大电力系统，有可能使发电厂布局更加合理。

同步电动机的异步起动方法首先将同步电动机的励磁绕组通过一个电阻短接。

第二步，将同步电动机的定子绕组接通三相交流电源。

第三步，当同步电动机的转速达到同步转速的95％左右时，将励磁绕组与直流电源接通，则转子磁极就有了确定的极性，依靠转子磁场与定子磁场之间的吸引力将转子逐渐牵入同步。

核电厂电气工程设计与实施

核电厂电气工程设计与实施一、简介核电厂是一种利用核能发电的设施，其电气工程设计与实施是整个核电厂建设中非常重要的一部分。

本文将探讨核电厂电气工程设计与实施的相关内容，从而更好地理解核电厂的运作原理和安全性。

二、设计原则核电厂的电气工程设计需要遵循一些基本的原则，以确保核电厂的安全和可靠性。

首先，核电厂的电气系统应具有高度的可靠性和可用性，能够应对各种突发事件和故障。

其次，设计应考虑到设备的冗余性和备份，并且应有完善的自动化控制系统。

此外，设计还应符合电力系统的规范和标准，以确保核电厂与强网的稳定连接。

三、主要设备核电厂的电气设备主要包括发电机组、变压器、开关设备和电缆等。

发电机组是核电厂的核心部分，负责将核能转换为电能。

设计时需要考虑发电机的额定功率、转速和频率，以及其对应的保护和控制系统。

变压器则用于将发电机产生的高压电能升压到输电网所需的电压等级。

开关设备和电缆则用于对发电机组和变压器进行电力传送和分配。

四、安全保护系统核电厂的电气工程设计中必须考虑到安全保护系统，以确保核电厂在各种故障情况下能够安全停机。

安全保护系统主要包括短路保护、过载保护、接地保护、过电压保护和温度保护等。

这些保护系统需要能够快速检测到故障，并迅速切断电源，以避免进一步的损坏或事故。

五、电力输送与配电核电厂的电气工程设计还包括电力输送与配电系统。

电力输送系统将核电厂产生的电能送往城市或其他地方供电使用。

该系统需要确保电能输送的稳定性和可靠性，防止电网失频、失压等情况发生。

配电系统则将电能根据用户的需求进行分配，并确保各个用户之间的供电平衡。

六、自动化控制系统核电厂的电气工程设计离不开自动化控制系统的应用。

自动化控制系统通过将电气设备与计算机、控制器、传感器等设备相连，实现对核电厂的实时监控、调度和控制。

这种系统能够提高运行效率和安全性，并降低人为错误的发生几率。

七、实施与监管核电厂的电气工程实施过程需要严格的监督和管理。

核电厂的电气主接线及厂用电

路漫漫其悠远
核电厂的电气主接线及厂用电
升高压侧接线
• 升高压侧接线是指主变高压侧与进出线母线主体的接线部分。
• 升高压侧接线由核电机组的数量、容量、出线数目、电压等级等因素确定。
• 目前国内核电厂升高压侧接线方式 1 .双母线接线 2.一台半断路器接线
路漫漫其悠远
核电厂的电气主接线及厂用电
一台半断路器接线
路漫漫其悠远
核电厂的电气主接线及厂用电
核电厂厂用电系统
• 功能： – 核电站厂用电系统不仅保证反应堆在停堆、启动、功率运行、维修、换料等正常工况下向相关负荷提供合格的电能，并保证在预计运行事件、事故工况期间和事故工况之后按要求向安全系统本身和其它指定的安全重要物项提供可靠的电源，以确保它们能够可靠地执行其安全功能。
400KV
500KV
900MW
路漫漫其悠远
900MW G
900MW G
核电厂的电气主接线及厂用电
四、一个半断路器接线
• 1.接线特点 (•1)具2有.优高有度两缺的组供点母电可分线靠，析性每。当一母回线路发生经短一路故
障时台，断只有路与器故接障母至线一相组连的母母线线，断路两器个跳回闸
• 3.典型操作，的不情路影况间响下任，有何停一回电台路回供路断电数路。不器在会事超联故过络与两，检回修。形相成重一合 (响•2)，运4串相使行.，连运适调行度每，用调灵回而度活范进同十。分任出一围灵何线串活一都的。回路与两停两条送台进电时断出互路线不器共影
G
3#
2#G G
安全G Ⅱ段 G安全 Ⅲ段 G
Hale Waihona Puke 6KV安全 Ⅱ段4#G 安全 Ⅳ段
∽ ∽－直流GA段Ａ

核电厂的电气主设备概述

深圳
1回 2920MVA 40KM
220KV 惠州凤岭变
第十四页，共107页。
第四节电气主接线
§1-4-3 广东核电电气主接线 1、主发电机－主变压器－降压变单元接线（GEV） ①正常运行 ②正常启动 ③发电机孤立运行 ④发电机与电网同时失去电源
第十五页，共107页。
在设计考虑的事故中确保不造成： ①足以危及电站安全的若干工程安全装置，监
视装置或保护系统装置电源的消失 ②导致反应堆瞬变过程，而引起燃料或反
应堆冷却系统免遭受重大损害的设备电源消失电气主接线无核安全功能厂用电系统部分有核安全功能
第十七页，共107页。
第五节同步并网系统
第一章
第一页，共107页。
第一节广核电站主发电机系统简介
§1-1-0 同步发电机工作原理 §1-1-1 发电机结构
1、概述 2、转子(zhuàn zǐ)结构 3、定子结构 ① 外定子：
框架、冷却器、轴承、氢密封装置、发电机出线端子
第二页，共107页。
第一节广核电站主发电机系统 简介
第二十二页，共107页。
第七节主发电机—变压器继电保护(jì diàn
§1-7-1 设计原则发电机的保护遵守单一故障原则：保护器件或系统
任何单一故障不引起跳闸。下列执行机构的控制是冗余的：汽机进气阀、灭磁
设备、发电机负荷开关、超高压断路器设置两个完全独立的保护通道I和通道II，将要实现
第二节发电机励磁系统和电压调节系旋统转半导体无刷励磁
2、设备(shè bè i)说明

核电厂电气系统-开关电器

由磁底、胶盖和刀闸组成，刀闸下配有熔丝。其额定电压有220V和380V，HK1型额定电压可达 60A，HK2型可达30A。胶盖闸刀开关主要作为照明、电热回路控制开关，三极胶盖闸刀开关可作为不频繁操作的小型异步电动机的控制开关。
电气运行
电气运行
• 2.HH型铁壳开关铁壳开关由封闭在钢板和铸铁壳内的刀闸和熔断器组成，刀闸带快速刀刃，手动操作。在开关的铁盖上装有机械连锁装臵，合闸状态时打不开盖，而打开盖时合不上闸，可以防止电弧伤人。铁壳开关的额定电压由220、380、500V，HH3型额定电流可达200A，可作为照明、电热等配电线中手动不频繁开断接通电路的开关，也可以作为不频繁操作的小型异步电动机全压启动和22KW及以下电动机的控制。
辅助规格四项组成。 • • •
1 2 3 4
• • • •
1-组类代号。第一字母：C-接触器。第二字母为电器特征：J-交流；Z-直流；K-开启式；H-封闭式。 2-设计序号。 3-基本参数。额定电流（A）。 4-辅助规格。极数。例如，CJ10-20表示设计序列为10，额定电压为20A 的交流接触器。
•
(1)主电路:接触器KM的主触点与被控电器串联在电源电路内。 • (2)控制电路：接触器KM吸持线圈与停止按钮 1SB、启动按钮2SB串接后接入电源，为了避免启动按钮松开后控制电路断电，将接触器KM的一对辅助触点与合闸按钮2SB并联，称为“自锁”。
电气运行
电气运行
• 2．接触器型号含义 • 接触器型号由组类代号、设计代号、基本参数和
电气运行
课程:电气设备及运行
3.2 开关设备
哈尔滨工程大学核科学与技术学院
电气运行
主要内容
• • • • • •

核电厂电气系统--母线

综合布置方式：
竖排立放平装、平排平放平装竖排平放立装、平排立放立装
电气运行
6.母线的布置
母线的排列应按设计规定，如无设计规定时，应按下述要求排列。
（1）垂直布置的母线：
交流：由上向下A，B，C相；直流：由上向下正、负极。
（2）水平布置的母线：
交流：由内向外（面对母线） A，B，C相的排列直流：由内向外正、负极。
电气运行
（二）封闭母线的作用
( l ）减少接地故障，避免相间断路。
大容量发电机出口短路电流很大，发动机承受不住出口短路电流的冲击。封闭母线因为具有金属外壳保护，所以基本上可消除外界潮气、灰尘和外界异物引起的接地故障。采用封闭母线基本避免了相间短路故障，提高了发电机运行的可靠性。
电气运行
电气运行
封闭母线
封闭母线是指将母线用非磁性金属材料（一般用铝合金），制成的外壳保护起来。全连式分相封闭母线，是将每相每段外壳焊在一起，且三相外壳两端用短路板连接并接地，它允许母线外壳中流过轴向环流。它不仅密封性好，而且由于在三相外壳间存在环流，可对母线磁场进一加以屏蔽，因而可便短路电流在母线导体上产生的电动力降低到裸母线时的 1/4 左右，附近钢构件的感应发热损耗也减少到微不足道的程度。由于外壳上的轴向电流与母线电流的大小几乎相等、方向相反（近于 180o) ，故外壳内的电能损失较大。
量少是贵重金属。 ②铝——导电率较低、截面大、重量轻、耐腐蚀性能差 ③钢——导电率差、趋肤效应严重、损耗较大。机械强
度高、价格便宜。
以铝代铜
电气运行
软母线：
4.母线的种类
采用悬式绝缘子将其两端拉紧固定，一般采用钢芯铝绞线，相间距离较大，常用于户外配电装置和架空输电线路。

发电厂电气部分考试重点

绪论1、电力系统发展前景，基本任务、发展方向为国民经济各部门和人民生活供给充足、可靠、优质、廉价的电能，是电力系统的基本任务节能减排，“一特四大”，实现高度自动化，西电东送，南北互供，发展联合电力系统，是我国电力工业的发展方向，也是一项全局性的庞大系统工程。

2、目前电力技术的先进水平主要表现为特高压、大系统、大电厂、大机组、高度自动化以及核电技术。

3、发展联合电力系统，主要有下述效益：（1）各系统间电负荷的错峰效益（2）提高供电可靠性、减少系统备用容量（3）有利于安装单机容量较大的机组（4）进行电力系统的经济调度（5）调峰能力互相支援一、能源和发电1、水力发电厂的分类，其电能生产过程及其特点？按集中落差的方式分为：堤坝式水电厂；坝后式水电厂；河床式水电厂；引水式水电厂；混合式水电厂。

按径流调节的程度分为：无调节水电厂；有调节水电厂；日调节水电厂；年调节水电厂；多年调节水电厂。

水电厂具有以下特点：可综合利用水能资源；发电成本低，效率高；运行灵活；水能可储蓄和调节；水力发电不污染环境；水电厂建设投资较大工期长；水电厂建设和生产都受到河流的地形，水量及季节气象条件限制，因此发电量也受到水文气象条件的制约，有丰水期和枯水期之分，因而发电量不均衡；由于水库的兴建，淹没土地，移民搬迁，农业生产带来一些不利，还可能在一定和程度破坏自然的生态平衡。

2、抽水蓄能电厂在电力系统中的作用及其功能？抽水蓄能电厂在电力系统中的作用：调峰；填谷；备用；调频；调相。

功能：降低电力系统燃料消耗；提高火电设备利用率；可作为发电成本低的峰荷电源；对环境没有污染且可美化环境；抽水蓄能电厂可用于蓄能。

3、核能发电厂的电能生产过程及其特点？核电厂是一个复杂的系统，集中了当代许多高新技术。

核电厂的系统由核岛和常规岛组成。

为了使核电能稳定，经济地运行，以及一旦发生事故时能保证反应堆的安全和防止放射性物质外泄，核电厂还设置有各种辅助系统，控制系统和设施。

核电厂电气备品备件管理制度及流程

核电厂电气备品备件管理制度及流程英文回答：Electric spare parts management system and process in nuclear power plants.Introduction:The management of electrical spare parts in a nuclear power plant is crucial for ensuring the smooth and safe operation of the plant. This article will discuss the management system and process for electrical spare parts in nuclear power plants.1. Identification and categorization of spare parts:The first step in the management process is to identify and categorize the electrical spare parts. This involves creating a comprehensive list of all the electrical components and equipment used in the plant and categorizingthem based on their criticality and availability.2. Inventory management:Once the spare parts are identified and categorized, an inventory management system should be established. This system should include a database or software that tracks the stock levels, locations, and usage history of each spare part. Regular inventory checks should be conducted to ensure that the stock levels are maintained at optimal levels.3. Procurement:When a spare part is needed, a procurement process should be followed. This process should include identifying the authorized suppliers, obtaining quotations, and selecting the most suitable supplier based on factors such as price, quality, and delivery time. The procurement process should be transparent and comply with relevant regulations and procedures.4. Storage and preservation:Proper storage and preservation of electrical spare parts are essential to maintain their quality and functionality. Spare parts should be stored in a designated area that is clean, dry, and well-organized. They should be protected from dust, moisture, and extreme temperatures. Regular inspections should be conducted to ensure that the storage conditions are maintained.5. Maintenance and replacement:Regular maintenance of electrical spare parts should be carried out to ensure their functionality and reliability. This includes conducting inspections, testing, and preventive maintenance activities. When a spare part reaches the end of its service life or becomes faulty, it should be replaced promptly to avoid any disruptions in the plant's operation.6. Documentation and record-keeping:Accurate documentation and record-keeping are essential for effective spare parts management. All relevant information, including purchase orders, invoices, maintenance records, and usage history, should be properly documented and stored. This information is valuable for tracking the performance and lifespan of spare parts, as well as for future procurement and decision-making processes.中文回答：核电厂电气备品备件管理制度及流程。

核电电器工作总结

核电电器工作总结
核电电器是指用于核电站的各种电气设备和设施，包括发电机、变压器、开关
设备、控制系统等。

作为核电站的重要组成部分，核电电器的工作对于核电站的安全运行和稳定发电起着至关重要的作用。

在过去的一段时间里，我有幸参与了核电电器的工作，并且积累了一些经验和体会，现在我想对这段工作进行总结和分享。

首先，核电电器的工作需要高度的责任感和严谨的工作态度。

由于核电站的特
殊性，一旦发生故障或事故，可能会对周围环境和人员造成严重影响，因此在核电电器的工作中，我们必须时刻保持高度的警惕和严谨的工作态度，确保设备的正常运行和安全性。

其次，核电电器的工作需要具备扎实的专业知识和技能。

核电电器涉及到电气
工程、控制工程、机械工程等多个领域的知识，因此我们需要不断学习和提升自己的专业知识和技能，以应对各种复杂的工作任务和突发情况。

另外，核电电器的工作需要具备团队合作精神和沟通能力。

在核电站的运行中，各种设备和设施之间存在着复杂的相互关联，需要不同岗位的工作人员之间进行紧密的合作和沟通，以确保整个核电站的正常运行和安全性。

最后，核电电器的工作需要不断改进和创新。

随着科技的发展和核电技术的进步，核电电器的工作也需要不断改进和创新，以适应新的工作需求和挑战，提高设备的可靠性和安全性。

总的来说，核电电器的工作是一项重要而又具有挑战性的工作，需要我们具备
高度的责任感和严谨的工作态度，扎实的专业知识和技能，团队合作精神和沟通能力，以及不断改进和创新的精神。

希望在未来的工作中，我们能够不断提升自己，为核电站的安全运行和稳定发电做出更大的贡献。
