格构柱施工方案

钢格构柱施工方案

一、工程概况

京津城际延伸线天津至XXX工程XXX站站房工程基坑分为两种类型：一种为负一层明挖，负二层盖挖；一种为全明挖基坑。其中，全明挖基坑四周采用地连墙作为围护结构，设置四道水平支撑梁，竖向支撑采用钢格构临时立柱。现有场地自然地坪标高平均为1.6m（本方案中所有标高均为大沽高程），钢格构临时立柱有4种形式，分别为：G600-3，全长22.9m，顶标高1.300m；G600-4，全长17.21m，顶标高-4.250m；G600-5，全长24.36m，顶标高1.300m；G600-6，全长24.36m，顶标高1.300m，钢格构柱插入工程桩内5024~5207mm。钢格构柱为外变长600mm的正方形，G600-3、G600-5、G600-6型格构柱设有4道牛腿，G600-4型格构柱设有3道牛腿，每道牛腿在每道水平支撑下。

二、编制依据

1、XXX站站房工程基坑围护结构设计图纸

2、工程桩设计图纸

3、《AM工法旋挖取土可视可控全液压扩底灌注桩设计、施工技术规程》(Q/DYB001-2007，上海市推荐性标准)

4、《建筑桩基技术规范》(JGJ94-2008)

三、施工准备

技术准备：按照施工设计图纸的要求，编制施工方案，准备施工机械设备。清除杂物、淤泥，平整桩基范围内的场地并压实。

场地平整和施工便道：现有线路拆除，合理布置施工便道，与钻孔位置保持一定的距离，满足施工需要亦不影响孔壁稳定。

检修调试机械设备：对钻孔机械、吊装设备、泥浆设备、桩体砼灌注设备、砼拌合及运输设备等进行维修、调试。

技术交底：对参与施工的人员进行施工安全技术交底。

材料进场：钻孔桩及格构柱施工的材料按要求进场。

试验检验：完成进场材料检验等工作。

四、施工工艺流程及施工方案

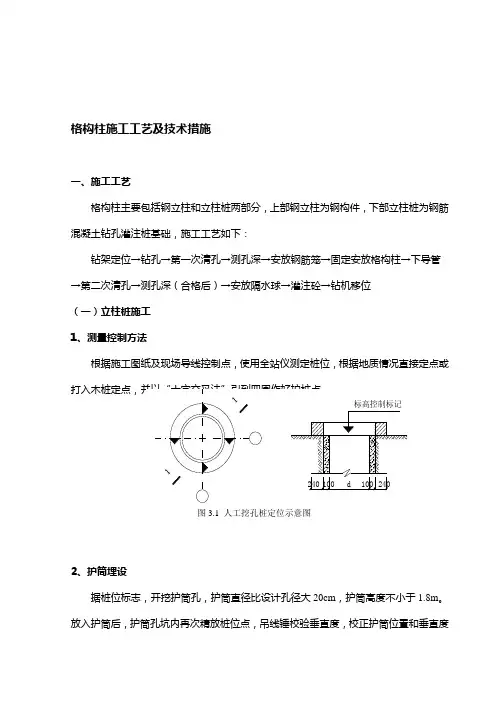

1、放桩位线

（1）根据设计院提供的桩位坐标数据放出工程桩桩位中心，做好保护及复核，并请监理单位进行现场复核。

（2）工程桩桩位中心点处用红漆做出三角标志。

（3）工程桩桩位放好后应及时处理保护，打好十字控制桩并做好保护措施。

2、钻机定位

（1）钻机定位时，为保证AM扩孔旋挖钻机的稳定性，改善施工作业场地的地质条件，在钻机履带下垫6m×2.2m×两块30mm厚钢板，增加钻机履带与地面的接触面积，防止施工中土体不均匀沉降而造成钻机不稳。

（2）在钻机履带下垫100～150mm厚木垫块塞住履带，防止施工中钻机移动。

（3）利用钻机水平装置，调整钻机水平度，保证钻机钻杆的垂直。

（4）桩位定位后拉引桩十字线，将钻杆中心与桩位十字线中心对齐，偏差不大于20mm。

（5）在埋设护筒前，根据钻机自身的垂直仪调整钻杆的垂直度后，再用经纬仪复测钻杆垂直度，保证垂直度在3/1000范围内。

（6）钻机在完成定位、水平度和垂直度调整后，由驾驶员在操作室内对本机的水平度、垂直度、中心位置进行锁定，使桩机达到最佳状态，从而有效地保证成孔质量。

3、钢护筒埋设

（1）钻机就位后，先钻一个比护筒直径略大的孔，深度比护筒略浅50cm，然后将护筒吊放入孔内采用旋挖钻机将其压入，并根据十字线，控制护筒中心位置。

（2）护筒采用10～12mm钢板制作，上部做1～2溢浆孔，埋置深度可根据地表土质特征进行选定，护筒埋置深度不小于 3.0m，以达到稳定孔口土体的目的，护筒直径应比桩直径大200mm。

（3）埋设护筒顶应比原始地面高出200mm，以达到控制地面渣土及浆液流入孔内的目的。

（4）埋设护筒后，根据十字引桩复核护筒中心，其中心线与桩位中心线不

得大于20mm，且护筒与周围垂直，护筒周围应采用黏土夯实。

4、钻机等径部成孔

（1）护筒埋设完毕后，用泥浆泵向孔内注入泥浆，钻机由随机柴油机驱动液压马达来转动钻杆，以钻杆、钻斗自重并利用液压加压旋转筒式钻头作为钻进压力进行原始土挖掘，当钻斗内装满土后，将钻斗提升，旋转钻机打开钻头斗门卸土到翻斗车上或卸土区内，关闭门将钻头旋转至钻进位置，并将机体旋转体的上部锁定住，再下降钻头，反复循环钻至设计深度，边钻进边加注泥浆。

（2）钻进中根据不同的地质条件合理调整钻进速度，一般最快不超过10m/h，严格控制泥浆的质量，及时向孔内注入泥浆使孔内水位高出钢护筒底部2m以上。

（3）钻进中根据不同的地质条件，使用不同的钻具：

1）在淤泥层、粉质土、粉砂层、砂层用密封性能比较好的双底板钻斗，以利于清除钻渣。

2）在粘土层，用钻进效果较好的单底板漏空钻斗，保证快速钻进。

3）在杂填土层，用合金螺旋钻斗，以利于达到障碍物清除的目的。

4）钻孔过程中，经常检查钻机本体内的垂直仪或用经纬仪双向随时检测钻机钻杆的垂直度，当钻孔有倾斜时，可往复进行扫孔修正，直至垂直度符合要求。

5）在成孔过程中或成孔后孔壁坍塌，轻度塌孔应加大泥浆密度和提高水位；严重塌孔，应用回填粘土，待一定时间后采用低速钻进。

6）钻孔时经常检查泥浆的性能，当各项指标超过上下限时，应及时调整。

7）发生漏浆可适当加稠泥浆或倒入膨润土、粘土，慢速钻动；护筒周围及底部接缝用土回填密实，适当控制孔内水头高度，不要使压力过大。

8）等径部成孔达到设计标高后，AM扩孔旋挖钻机更换AM工法魔力铲斗进行扩孔成孔作业。

5、扩孔成孔作业

AM工法旋挖钻机更换AM工法扩孔魔力铲斗进行扩孔成孔作业，本工程为Φ2400mm扩至3400mm，在扩孔施工时，操作人员先在电脑上设定扩孔参数，在电脑自动管理中心的指挥下进行扩孔施工作业，通过映像监视系统及时监测扩孔情况，确保扩孔成孔质量；回转扩孔铲斗在进行旋转中，铲斗的倒排镶嵌钛合

金，被平均分成二份或四份进行砂砾的切削挖掘，实施水平扩孔作业，扩孔作业产生的砂砾被铲斗所容纳，收回铲斗将沙砾带出地面。扩孔成孔结束后，随机打印扩孔作业资料，用测绳复测孔深并组织监理单位进行验收确认；因本工程工程桩部分桩型是在上部进行扩孔成孔作业，当扩孔成孔作业完成后，更换等径捞渣筒将孔底沉渣清除至原钻孔深度。

6、利用扩孔钻头进行一次清孔

清孔时将扩孔魔力铲斗（或捞渣筒，带档板）放至孔底，通过铲斗旋转钻进渣土达到清孔目的。

7、成孔质量检测

在成孔(包括清底)完成后进行超声波测深，每孔均采用2点检测，以及时判定成孔质量情况，对成工程桩孔壁的垂直度，平整度进行检测，对垂直度不合要求的孔重新进行修正；如有坍方现象发生，则对以后成孔的泥浆进行调整。

桩孔质量检测标准

记录垂直度发生明显偏差的点位，结合地质报告，判断其原因是由于地质因素还是人为因素；如有塌孔现象发生，记录塌孔的位置。

8、钢筋笼制作及安装

（1）钢筋笼的制作

1）钢筋材料采用HRB335热扎钢筋，主筋为32mm，箍筋16mm，加强箍采用宽100mm×厚20mm的钢板箍。

2）钢筋笼全笼最长长度约60m左右，计划分两节制作，分节长度为18.7m （空钻端），39.8m，桩头的1800mm长，500mm长弯锚进基础底板的钢筋采用预留直螺纹套筒的办法，后期基坑开挖完成后，再和钢筋进行机械连接，机械连
