断路器操动机构动作低电压测试
断路器低电压分合闸试验标准
断路器低电压分合闸试验标准一、试验目的和依据1.1 试验目的：检测断路器在低电压情况下是否能够正常分合闸，在极低电压下是否能够在预定时间内自动复合。
1.2 试验依据：本试验按照国家标准GB/T 11023-2018《高压交流断路器导则》、GB/T 16927.1-2011《高压开关设备和控制设备的通用技术条件》以及电力行业标准DL/T542-2018《高压交流断路器技术条件》进行。
二、试验环境2.1 试验时间：在正常工作时间内进行。
2.2 环境温度：试验环境温度应符合使用条件，不得低于5℃。
2.3 试验地点：实验室或者检验场所。
2.4 试验设备：断路器分合闸试验台、电压表、电流表、电能表等进行试验。
三、试验内容3.1 试验前准备(1)检查断路器外观是否完好，器内是否无异响等异常现象。
(2)试验前应对试验设备进行安装、接线、调试等工作，确保试验设备正常工作。
(3)检查试验设备的测试空载电压是否稳定。
测试空载电压应符合断路器额定电压。
3.2 低电压分闸试验(1)将断路器的分合闸位置设置为分位，将试验设备的测试空载电压降至额定电压的80%。
(2)在试验设备上观察电流变化，判断断路器能否正常分闸。
(4)记录试验数据，包括电压、电流、时间等。
(2) 每隔2分钟观察一次断路器的自动复合情况，判断是否能够再预定时间内自动复合。
四、试验要求(2) 分闸时间应符合断路器技术条件要求。
4.2 自动复合试验要求(2) 试验过程中，断路器应无闪络现象，无异常噪声，并能够正常复位。
五、试验结果评定试验结果应按照断路器技术条件要求进行评定。
如达到标准要求，试验结果合格；如未达到标准要求，则试验结果不合格。
六、试验报告试验报告内容应包括试验设备、试验环境、试验内容、试验结果及评定等信息。
试验报告应有试验人签字、日期，并加盖试验单位公章。
高压断路器机械特性试验的分析
高压断路器机械特性试验的分析发布时间：2022-02-15T08:18:55.132Z 来源：《电力设备》2021年第12期作者：吴林波贾月李扬杜彬[导读] 高压断路器是电力系统中实现故障隔离最可靠的手段之一，作为电力系统抵御故障的最后一道防线，高压断路器即使是在长时间不活动之后也随时可以充当开关设备，中断故障。
由于高压断路器的故障可能导致电力系统不可用，因此高压断路器是电力系统的主要和关键组件，对其机械特性进行试验是保障其可用性的有效措施。
重视高压断路器机械特性试验，对试验数据分析处理中的误区进行分析，保障机械特性试验数据诊断的准确。
（河南平高电气股份有限公司河南省平顶山市 467000）摘要：高压断路器是电力系统中实现故障隔离最可靠的手段之一，作为电力系统抵御故障的最后一道防线，高压断路器即使是在长时间不活动之后也随时可以充当开关设备，中断故障。
由于高压断路器的故障可能导致电力系统不可用，因此高压断路器是电力系统的主要和关键组件，对其机械特性进行试验是保障其可用性的有效措施。
重视高压断路器机械特性试验，对试验数据分析处理中的误区进行分析，保障机械特性试验数据诊断的准确。
关键词：高压；断路器；机械；特性试验；分析引言在整个高压电力动作系统中，核心运作的中枢就是断路器，其也是对运转过程中线路方面的保护设备。
在中枢进行电流循环的过程中，断路器的主要作用是保持电路的流畅运转以及紧急情况时能断开设备，在电流超出所能承受范围时进行保护。
它的运转关系系统安全，所以应有做好试验，这是对于系统而言，是必要的保险措施。
眼下多数失灵，均是由运行时的误操作引起。
1高压断路器机械特性试验高压断路器机械特性试验的内容。
高压断路器机械特性试验主要对高压断路器的分合闸动作电压、分合闸时间参量以及分合闸速度进行测验。
为了保障高压断路器的正常运行，要确保低限度下的分合闸动作电压可以维持高压断路器的正常运行，分合闸动作电压可以分为分闸动作电压以及合闸动作电压，根据相关标准要求，合闸的最低电压不能超过额定操作电压的80%，如果合闸电压过高会影响高压断路器的正常合闸，甚至造成整个高压断路器的使用故障，根据经验得出高压断路器的合闸电压一般在额定操作电压的50%左右。
断路器低电压分合闸测试方法探讨

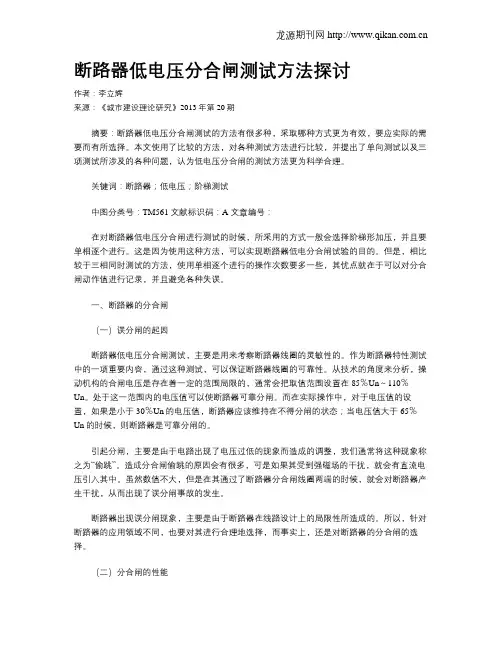

断路器低电压分合闸测试方法探讨作者：李立辉来源：《城市建设理论研究》2013年第20期摘要：断路器低电压分合闸测试的方法有很多种，采取哪种方式更为有效，要应实际的需要而有所选择。
本文使用了比较的方法，对各种测试方法进行比较，并提出了单向测试以及三项测试所涉及的各种问题，认为低电压分合闸的测试方法更为科学合理。
关键词：断路器；低电压；阶梯测试中图分类号：TM561 文献标识码：A 文章编号：在对断路器低电压分合闸进行测试的时候，所采用的方式一般会选择阶梯形加压，并且要单相逐个进行。
这是因为使用这种方法，可以实现断路器低电分合闸试验的目的。
但是，相比较于三相同时测试的方法，使用单相逐个进行的操作次数要多一些，其优点就在于可以对分合闸动作值进行记录，并且避免各种失误。
一、断路器的分合闸（一）误分闸的起因断路器低电压分合闸测试，主要是用来考察断路器线圈的灵敏性的。
作为断路器特性测试中的一项重要内容，通过这种测试，可以保证断路器线圈的可靠性。
从技术的角度来分析，操动机构的合闸电压是存在着一定的范围局限的，通常会把取值范围设置在85％Un～110％Un。
处于这一范围内的电压值可以使断路器可靠分闸。
而在实际操作中，对于电压值的设置，如果是小于30％Un的电压值，断路器应该维持在不得分闸的状态；当电压值大于65％Un的时候，则断路器是可靠分闸的。
引起分闸，主要是由于电路出现了电压过低的现象而造成的调整，我们通常将这种现象称之为“偷跳”。
造成分合闸偷跳的原因会有很多，可是如果其受到强磁场的干扰，就会有直流电压引入其中。
虽然数值不大，但是在其通过了断路器分合闸线圈两端的时候，就会对断路器产生干扰，从而出现了误分闸事故的发生。
断路器出现误分闸现象，主要是由于断路器在线路设计上的局限性所造成的。
所以，针对断路器的应用领域不同，也要对其进行合理地选择，而事实上，还是对断路器的分合闸的选择。
（二）分合闸的性能分合闸分为多种，按照通常意义的划分，可以将分合闸划分为单向分合闸和三向分合闸。
变电检修技能鉴定中级工实操考试02题：BJ403更换断路器合、分闸线圈并做..

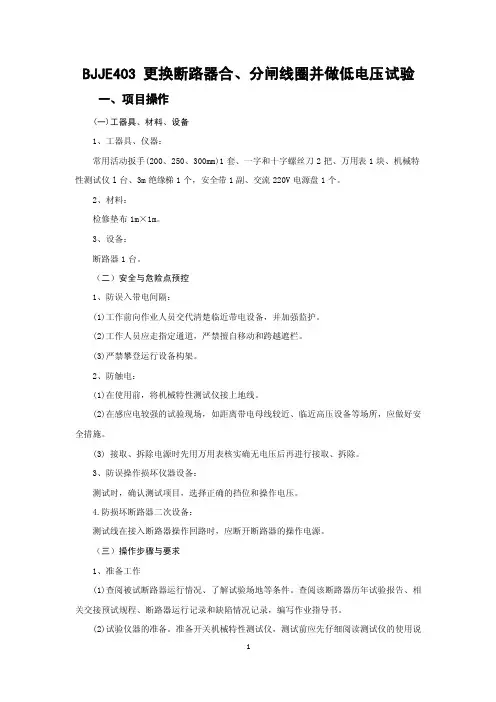

BJJE403 更换断路器合、分闸线圈并做低电压试验一、项目操作(一)工器具、材料、设备1、工器具、仪器：常用活动扳手(200、250、300mm)1套、一字和十字螺丝刀2把、万用表1块、机械特性测试仪l台、3m绝缘梯1个，安全带1副、交流220V电源盘1个。
2、材料：检修垫布1m×1m。
3、设备：断路器1台。
（二）安全与危险点预控1、防误入带电间隔：(1)工作前向作业人员交代清楚临近带电设备，并加强监护。
(2)工作人员应走指定通道，严禁擅自移动和跨越遮栏。
(3)严禁攀登运行设备构架。
2、防触电：(1)在使用前，将机械特性测试仪接上地线。
(2)在感应电较强的试验现场，如距离带电母线较近、临近高压设备等场所，应做好安全措施。
(3) 接取、拆除电源时先用万用表核实确无电压后再进行接取、拆除。
3、防误操作损坏仪器设备：测试时，确认测试项目，选择正确的挡位和操作电压。
4.防损坏断路器二次设备：测试线在接入断路器操作回路时，应断开断路器的操作电源。
（三）操作步骤与要求1、准备工作(1)查阅被试断路器运行情况、了解试验场地等条件。
查阅该断路器历年试验报告、相关交接预试规程、断路器运行记录和缺陷情况记录，编写作业指导书。
(2)试验仪器的准备。
准备开关机械特性测试仪，测试前应先仔细阅读测试仪的使用说明书，检查所配测试线及其附件是否齐全完好，检查仪器电源工作是否正常等。
2、更换线圈及低电压试验步骤及要求2.1更换线圈(1)使用万用表验出线圈两侧是否带电。
(2)验出线圈两侧带有直流电压，需断电，断开控制电源空开。
(3)对线圈进行测量阻值。
(4)经过反复手动分、合闸，释放弹簧能量。
(5)正确拆卸并换上未损坏的线圈【安装之前要判断新线圈是否损坏】。
2.2低电压试验(1)使用万用表验出分、合闸回路是否带电(2)验出分、合闸回路带有直流电压，需断电（断开控制电源空开）(3)测量调试30℅U（即66V）电压分闸线圈不启动；65℅U（即143V）电压断路器应分闸。
真空断路器低电压动作测试方法

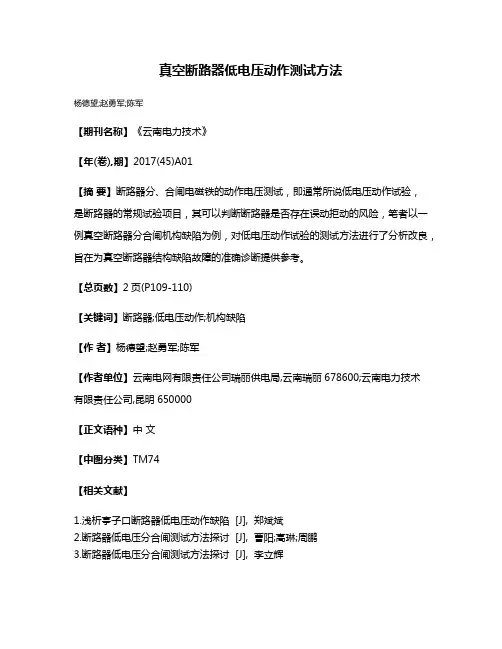

真空断路器低电压动作测试方法
杨德望;赵勇军;陈军
【期刊名称】《云南电力技术》
【年(卷),期】2017(45)A01
【摘要】断路器分、合闸电磁铁的动作电压测试，即通常所说低电压动作试验，
是断路器的常规试验项目，其可以判断断路器是否存在误动拒动的风险，笔者以一例真空断路器分合闸机构缺陷为例，对低电压动作试验的测试方法进行了分析改良，旨在为真空断路器结构缺陷故障的准确诊断提供参考。
【总页数】2页(P109-110)
【关键词】断路器;低电压动作;机构缺陷
【作者】杨德望;赵勇军;陈军
【作者单位】云南电网有限责任公司瑞丽供电局,云南瑞丽678600;云南电力技术
有限责任公司,昆明650000
【正文语种】中文
【中图分类】TM74
【相关文献】
1.浅析亭子口断路器低电压动作缺陷 [J], 郑斌斌
2.断路器低电压分合闸测试方法探讨 [J], 曹阳;高琳;周鹏
3.断路器低电压分合闸测试方法探讨 [J], 李立辉
4.浅谈低电压配电保护断路器过电流脱扣器动作值的整定与校验 [J], 程航
5.主回路低电压条件下剩余电流动作断路器的探讨 [J], 潘文浩;徐艳;李建红
因版权原因，仅展示原文概要，查看原文内容请购买。
变电检修工岗位一模拟4
[模拟] 变电检修工岗位一模拟4单选题第1题：起吊一台400kg电压互感器，使用双绳滑轮组起吊，计算牵引力的大小是( )。
A.500NB.1000NC.2000ND.4000N参考答案：C第2题：总长度为1000m的钢管，外径50mm，壁厚10mm，如果钢的密度为7.8g/cm<sup>3</sup>。
那么这批钢管的质量大约是( )。
A.1000kgB.5000kgC.8000kgD.10000kg参考答案：D第3题：按照钢材的密度7.8g/cm<sup>3</sup>来计算，一块长3m，宽1.5m，厚15mm 的钢板的质量，正确的计算方法是( )。
A.G=7.8×3×1.5×0.015B.G=7.8×3×1.5×15C.G=7.8÷0.015×3×1.5D.7.8×3÷15×1.5参考答案：A第4题：在10mm厚的A3普通钢板上攻M16×2的公制螺孔，其底孔直径应选择( )mm。
A.16-2=14B.16C.16-1.2×1.5=14.2D.16-1.1×2=13.8参考答案：A第5题：断路器操动机构跳闸线圈最低动作电压应不高于额定操作电压的( )。
A.30%B.50%C.65%D.85%参考答案：C第6题：新安装的断路器投运1年后，应进行( )。
A.大修B.小修C.临时检修D.预防性试验参考答案：A第7题：HGF—311型断路器配用的操动机构是( )操动机构。
A.弹簧B.液压C.电磁D.手动参考答案：A第8题：表示国产高压断路器电磁操动机构的符号是( )。
A.CTB.CDC.CYD.CJ参考答案：B第9题：表示国产高压断路器弹簧操动机构的符号是( )。
A.CTB.CDC.CYD.CJ参考答案：A第10题：断路器具有开断负荷电流和故障电流的能力，主要是因为它具有( )。
断路器(弹簧机构)动作原理及两起合后即分故障案例分析
断路器（弹簧机构）动作原理及两起合后即分故障案例分析本文在介绍弹簧机构的结构、动作原理的基础上，分享几起合后即分的故障案例，分析故障产生的原因并提出后续工作建议。
一、弹簧机构动作原理敞开式断路器和组合电器断路器用CT30弹簧机构结构及动作原理如图1~图4所示。
弹簧操动机构分、合闸操作采用两个螺旋压缩弹簧实现。
储能电机通过棘爪、棘轮给合闸弹簧储能。
1415161-分闸弹簧2-合闸弹簧3-合闸掣子4-合闸线圈5-合闸触发撞杆6-分闸线圈7-合闸保持掣子8-分闸掣子9-限位挡块10-拐臂11-棘爪12-凸轮13-棘轮14-分闸掣子15-复位弹簧16-滚轮图1合闸位置（合闸弹簧储能）图2分闸操作过程图3分闸位置（合闸弹簧储能）图4合闸操作过程如图1、图2所示，分闸操作时，分闸电磁铁吸合，分闸电磁铁撞杆触发分闸掣子，分闸掣子逆时针旋转，合闸保持掣子在拐臂的分闸力矩作用下逆时针旋转，分闸弹簧带动拐臂顺时针旋转，分闸弹簧释放能量完成分闸。
分闸操作是一套独立系统，分闸弹簧释放的能量仅作用于断路器分闸。
如图3、图4所示，合闸操作时，合闸线圈带电吸合，并使合闸撞杆撞击合闸掣子。
合闸掣子以顺时针方向旋转，并释放合闸弹簧储能保持掣子，使棘轮带动凸轮轴以逆时针方向旋转，使主拐臂以顺时针旋转，断路器完成合闸。
并同时压缩分闸弹簧，使分闸弹簧储能。
当主拐臂转到行程末端时，分闸掣子和合闸保持掣子将轴销锁住，开关保持在合闸位置。
合闸弹簧释放的能量主要分为两部分，一部分用于断路器合闸，另一部分用于机构分闸弹簧储能。
二、案例1复位弹簧弹力不足（一）故障概况2020年5月25日20时08分53秒，500千伏某站在合上220kV4965开关操作过程中（配合对侧送电，某站站内无工作），在合上4965开关时，A相未正常动作，B、C相正常合闸，三相不一致动作，开关三跳，无其他保护动作。
4965间隔为GIS设备，设备型号为ZFW20-252，弹簧机构型号为CT30，出厂日期2013年12月8日，投运日期2014年6月30日。
(完整ppt)断路器低电压特性试验
6.总结
断路器特性试验是断路器特性试验是一项极 其严肃、极其重要的工作。
断路器特性参数是保证断路器工作性能的指 标。断路器特性试验检验断路器机械特性的 畸变是否在允许范围之内。
进行特性试验时要时刻保持清醒，确保断路 器在允许条件下进行试验。
21
谢 谢 各 位！
22
3.断路器的动作原理（2）
断路器（自身）分闸需要满足的条件： 1.断路器在合位； 2.动力系统动力足够：弹簧机构储能、液
压（液压碟簧）机构液压正常； 3.SF6压力正常。
14
4.断路器特性试验的意义
断路器特性试验是一项严肃的工作。 断路器特性参数是保证断路器工作性能
的指标。断路器特性试验检验断路器机 械特性的畸变是否在允许范围之内。
15
5.断路器低电压特性试验（1）
该试验检验断路器执行分、合闸操作需要的最低动作 电压。
断路器的最低动作电压不能太低和太高： • 太低：在直流系统绝缘不良，两点高阻接地的情况下，
在分闸线圈或接触器线圈两端可能引入一个数值不大 的直流电压，当线圈动作电压过低时，会引起断路器 误分闸和误合闸。 • 太高：系统故障时，直流母线电压降低而拒绝跳闸。
断路器与隔离开关的区别。有灭弧室。 断路器的运行特点。短暂操作、正常运
行导电通道、切断负荷电流、故障电流。
10
1.概述（2）
断路器正确动作是断路器可靠、安全运 行的首要要求，及时切除故障，保证电 力系统的安全可靠运行。
断路器预特性试验是检验断路器动作性 能的措施，及时发现断路器性能的变化 以采取应对措施。
11
2.断路器的主要结构
12
3.断路器的动作原理（1）
1.断路器合位； 2.分闸命令； 3.其他条件满足。
绝缘技术监督上岗员：开关设备技术监督必看考点五
绝缘技术监督上岗员：开关设备技术监督必看考点五1、单选隔离开关大修后，导电回路电阻值不大于制造厂规定值的（）。
A.1倍B.1.5倍C.2.0倍D.2.5倍正确答案：B2、单选隔离开关大修后，导电回路电阻值不（江南博哥）大于制造厂规定值的（）。
A.1倍B.1.5倍C.2.0倍D.2.5倍正确答案：B3、判断题隔离开关不仅用来倒闸操作，还可以切断负荷电流。
正确答案：错4、判断题少油断路器只需通过观察窗能看见有油就是能运行。
正确答案：错5、问答题断路器操动机构有哪些种类？正确答案：（1）手动操动机构（CS）：靠人手的力量直接合闸的操动机构称为手动操动机构。
（2）电磁操动机构（CD）：靠电磁力合闸的操动机构称为电磁操动机构。
（3）电电动机操动机构（CJ）：利用电动机经减速装置带动断路器合闸的操动机构称为电动机操动机构。
（4）弹簧操动机构（CT）：利用已储能的弹簧为动力使断路器动作的操动机构称为弹簧操动机构。
（5）气动操动机构：靠压缩空气力分合闸的操动机构称为气动操动机构。
（6）液压操动机构：利用液压传动系统的工作原理，将工作缸以前的部件制成操动机构。
6、判断题高压熔断器主要由熔体和本体两部分构成。
正确答案：对7、判断题进行熔断器更换时，应换型号和容量相同的熔断器。
正确答案：对8、问答题什么叫断路器耐受性能？正确答案：断路器在开断短路故障时，短路电流将流过动、静触头，因此，要求断路器不致因发热和电动力的冲击而损坏，即断路器应有足够的耐受短路电流作用的能力，简称为耐受能力。
表证耐受能力的参数是：（1）额定热稳定电流和额定热稳定电流的持续时间：断路器在合闸位置，在规定的时间内可能经受的额定短路开断电流即为“额定热稳定电流”，用表示，=。
其规定的时间即为“额定热稳定时间”。
（2）额定动稳定电流：在规定的使用条件下，断路器在合闸位置时所能经受的最大电流峰值称为额定动稳定电流。
额定动稳定电流反映了断路器承受由于短路电流产生的电动力的耐受性能，它决定于断路器的导电部分和绝缘支持件的机械强度以及触头的结构形式。
35KV真空断路器试验报告
开断电流：25KA
额定雷电冲击耐受电压：/
出厂编号：VBP401806009
出厂日期:2018.07
生产厂家：广州东芝白云电器设备有限公司
试验设备
序号
设备名称
设备型号
数 量
1
绝缘电阻测试仪
NC682
1
2
高精度回路电阻测试仪
NC310
1
3
高压开关特性综合测试仪
NC320
1
4
变频串联谐振试验装置
规范要求值
1min工频耐受电压（KV）有效值
额定电压（KV）
相对地
相间
断路器断口
12
42
42
42
40.5
95
95
95
六、试验结果：
符合：GB 50150-2016《电气安装工程电气设备交接试验标准》要求
试验结论：合 格
试验人员：
试验日期：2019年03月09日
35KV真空断路器试验报告
工程名称：场19.8MW工程
安装位置：35KV 高压室(#2SVG无功补偿304开关柜)
试验性质：交接试验环境温度：05℃湿度：67％
设备铭牌：
型号：VBP-4006B25
额定电压：40.5KV
额定电流：630A
额定频率：50HZ
辅助电压：DC220V
额定工频耐受电压185/95KV
NC-BPXZ-270KVA/270KV
1
5
万用表
FLUKE17B
1
一、分合闸线圈及低电压跳合闸性能试验
试验仪器：FLUKE17B万用表、NC682绝缘电阻测试仪、NC320高压开关特性综合测试仪
高压断路器的检测内容
高压断路器的检测内容
高压断路器的检测内容主要包括以下几个方面：
1. 机械特性检测：检测断路器在动作过程中的速度、力量等机械特性，如分闸起始瞬间速度（刚分速度）、合闸起始瞬间速度（刚合速度）、最大分闸速度、最大合闸速度等。
这些值应与制造厂的规定值进行比较，以判断断路器动作速度的符合程度。
2. 电气特性检测：检测断路器的电气特性，如分合闸线圈电流、电压、功率等。
这些参数可以反映断路器在操作过程中的电气性能。
3. 操动机构振动信号检测：通过对操动机构振动信号的分析，判断断路器在操作过程中是否存在异常，如磨损、松动等。
4. 故障诊断：通过对断路器的状态监测和数据分析，诊断断路器是否存在故障，如绝缘损坏、接触不良等。
5. 灭弧性能检测：检测断路器在分合闸过程中的灭弧性能，确保断路器能够在故障情况下有效切断电路。
6. 辅助设备检测：检测断路器的辅助设备，如控制柜、保护装置、
测量仪表等，确保它们正常运行。
7. 环境检测：检测断路器所处环境的温度、湿度、气压等参数，以确保其在适宜的环境下工作。
8. 安全性检测：检查断路器的安全防护措施是否到位，如接地、防误操作等。
总之，高压断路器的检测内容涵盖机械、电气、振动、故障诊断等多个方面，以确保其在运行过程中的安全可靠。
断路器低电压特性试验
14
4.断路器特性试验的意义 4.断路器特性试验的意义
断路器特性试验是一项严肃的工作。 断路器特性参数是保证断路器工作性能 的指标。断路器特性试验检验断路器机 械特性的畸变是否在允许范围之内。
15
5.断路器低电压特性试验（1） 5.断路器低电压特性试验
该试验检验断路器执行分、合闸操作需要的最低动作 电压。 断路器的最低动作电压不能太低和太高：
1.各辅助开关节点、 各辅助开关节点、 各辅助开关节点 机械系统归位； 机械系统归位； 2.断路器分闸过程 断路器分闸过程 完成。 完成。
1.电弧熄灭； 电弧熄灭； 电弧熄灭 2.断路器分闸到位。 断路器分闸到位。 断路器分闸到位
13
3.断路器的动作原理（2） 3.断路器的动作原理
断路器（自身）分闸需要满足的条件： 1.断路器在合位； 2.动力系统动力足够：弹簧机构储能、液 压（液压碟簧）机构液压正常； 3.SF6压力正常。
10
1.概述（2） 1.概述
断路器正确动作是断路器可靠、安全运 行的首要要求，及时切除故障，保证电 力系统的安全可靠运行。 断路器预特性试验是检验断路器动作性 能的措施， 能的措施，及时发现断路器性能的变化 以采取应对措施。 以采取应对措施。
11
2.断路器的主要结构 2.断路器的主要结构
12
3.断路器的动作原理（1） 3.断路器的动作原理
断路器低电压特性试验
变电检修处 开关二班 胡尊张
1
Байду номын сангаас
断路器特性试验是一项极其严 肃、极其重要的工作
2
3
4
5
6
7
8
内容：
概述 断路器主要结构 断路器动作原理 断路器特性试验的意义 断路器低电压特性试验 总结
规定断路器最低动作电压的目的
（直流）适用于完全断开的上限值，75%Us（交、直流）适用于保持闭合的下限值。”
这里面还有个操作功率的问题。
线圈要动作，无论电压多低，功率总是一定的。如果功率定好了，电压显然无法无限制的低下去——到时候电流就太大了，线圈和控制
圈上，因而就对断路器做了额定电压30%以下不能动作的规定。”
哪位大侠解释下，这66V或30%是根据啥、如何算出来的？
由于供电电源有波动范围, 供电回路会产生压降,所以为了断路器可靠动作,
需要规定断路器工作电压的范围.
GB/T 14048.4－2003 低压开关设备和控制设备 机电式接触器和电动机起动器
“8.2.1.2 接触器和动力操作起动器的动作范围
单独使用或装在起动器中使用的电磁式接触器，在其额定控制电源电压Us的85%～110%之间任何值应可靠地闭合。此范围的85%Us适用于下
限值，110%Us适用于上限值。
“为了防止断路器在运行中发生误动或拒动，《电力设备预防性试验规程》中规定了断路器的最低动作电压范围。规定最低动作电压的高限
是为了在操作电源电压下降到某一程度时，断路器仍能可靠动作；规定最低动作电压的低限，是因为一般断路器的合闸接触器和分闸电磁铁
线圈大
都串接操作信号指示灯，操作前就有灯泡电流流过线圈，为防止此电流造成误动或拒绝返回，所以，操动机构最低动作电压不能低于
规定的下限值。此外，通过最低动作电压的试验，还可发现电磁铁芯杆卡涩或线圈极性接线错误等缺陷。”
宁肯误动，不能拒动。
规定下限是防止误动，规定上限，是保证控制电压较低的时候，也能够可靠动作。
高压断路器机械特性试验
高压断路器机械特性试验发布时间：2022-04-25T07:31:45.194Z 来源：《福光技术》2022年7期作者：刘波[导读] 在整个高压电力动作系统中，核心运作的中枢就是断路器，其也是对运转过程中线路方面的保护设备。
贵州电网有限责任公司贵阳供电局贵州省贵阳市 550000摘要：在整个高压电力动作系统中，核心运作的中枢就是断路器，其也是对运转过程中线路方面的保护设备。
在中枢进行电流循环的过程中，断路器的主要作用是保持电路的流畅运转以及紧急情况时能断开设备，在电流超出所能承受范围时进行保护。
它的运转关系系统安全，所以应有做好试验，这是对于系统而言，是必要的保险措施。
断路器操作方面的故障是造成其失灵的关键原因之一。
关键词：高压断路器；机械特性；试验1、高压断路器的机械特性试验机械类故障是高压断路器主要的一种故障类型，在一些特定的情况下，其频率已经超出了绝缘类，所以产生的损害已经变得不可控。
通常，这会引起并发的断路器失灵，进而让电网处在具有风险的运作状态下。
常见的机械类故障形式为高压断路器操作机构堵塞、拒动、误动，机构弹簧疲劳，传动连杆断裂、变形，机构箱内二次元件损坏等。
这都是部件问题，由于本身缺陷，或是在过度疲劳下，让部分元件无法照常工作，这多见于荷载高的系统中。
如果不更换或维修，会让故障恶化，严重时会区域性瘫痪，这会造成高额损失。
对此，应定期进行测试，主要针对其机械特性，通过对相关参数进行分析，判断其性能是否仍然维持在较好的状况下。
通常，在维修过后或是必要时，都会进行试验，这是为了确认其性能。
在规范性试验中，基于所有步骤进行，可以鉴定设备状况，判断其目前质量能否被使用。
同时，这也能帮助找出设备的不足，并适当进行维修或养护等。
2断路器机械特性参数2.1油断路器的机械特性参数1)固有的分闸时间。
指的是在连通分合闸开始，到触头刚分离或接触时的一段时间。
对断路器分合闸的时间分别测量，其主要是在安装检查和大型维修之后，其各个动作机构是否得到有效调整，操作过程中是否存在卡涩问题，分合闸的时间是否与厂商要求相符合。
给开关分合闸做低电压试验的断路器动作试验电源使用说明书
断路器动作试验电源使用说明书（开关低电压试验）武汉华顶电力设备有限公司编制一、使用概述目前在高压开关试验时,使用整流电源带上负载后输出电压会有明显跌落,其影响对开关动作特性是不可忽视的。
开关动作电源采用了先进的补偿技术和最新的电子元器件，带有多种保护功能，性能优越。
克服了带负载后的电压跌落，并带有随时关断，可保证开关动作圈在通电后随时切断，避免线圈烧毁，工作稳定可靠。
适用于电力部门做各种开关低电压动作试验及分、合闸试验。
一、面板：二、技术指标：1.电源插座：输入AC220V±10%/50HZ2.直流电压表：显示当前直流电压数值3.合闸、分闸按键：直流电压启动或停止4.升压、降压按键：DC10-265V±1%5.电流：最大20A（短时工作≤1000ms),电流≤10A时，输出时间≤60S。
6.合闸（分闸）输出端子：红色端子输出合闸正电源，黑色端子输出负电源，绿线端子输出为分闸正电源。
7.储能+-：红色端子正电源，黑色端子输出负电源。
三、接线示意图：四、使用方法：1、将电源线一端插入电源输入插座内，另一端接通AC220V电源。
2、通过上或下键设置所需电压。
3、将仪器的电压输出线和被试品的线对应接好,请按说明书接线。
4、接线无误后，按对应的电压开关键（合闸或分闸），电压立即输出，手立刻松开按键，电源立刻关闭。
565%（厂家提供参数）例：DC 220V 的60%=143V时应可靠合闸。
调节电压至143V时,按操作电源的“合闸”按键，此时开关应可靠合闸。
630% 例：DC 220V的 30%=66V 时，按操作电源的“分闸”按键，此时高压开关应不动作。
当DC 220V 65%=143V 时高压开关应可靠分闸。
7将测试线接在储能电压控制点，开机电压自动输出（只要开机就有电源输出，请注意安全）。
870%（厂家提供参数）例：DC 220V 70%=154V调节电压至154V，如连线为操作电源“合闸”引线，请按“合闸”按钮，此时应听到开关内弹簧操作机构继电器合闸声。
3-220kV断路器 (液压机构)试验报告
安装位置：
1.铭牌：
型号
额定电压(kV)
雷电冲击耐压(kV)
额定电流(A)
额定短路开断电流(kA)
额定频率(Hz)
额定操作压力(MPa)
额定气体压力(MPa)
出厂编号
出厂日期
制 造 厂
2. 回路绝缘及线圈电阻测试：温度: ℃湿度: %试验日期： 年 月 日
名 称
合闸
分闸1
分闸2
相 别
A
B
C
见SF6微水及检漏试验报告。
8.交流耐压及局部放电试验：
见 GIS 交流耐压及局部放电试验报告。
9. 试验仪器仪表:
器具名称
编号
检验证编号
检验单位
有效期
10. 试验结果:
试验人员：试验负责人：
A
Bห้องสมุดไป่ตู้
C
A
B
C
线圈电阻(Ω)
绝缘电阻(MΩ)
3.模拟操动试验： 试验日期： 年 月 日
操作类别
操作电压（V）
操作液压（MPa）
操作次数
可靠性试验
试验结果
合、分
110%额定操作电压
最高操作液压
-------
合、分
100%额定操作电压
额定操作液压
-------
合
80%额定操作电压
最低操作液压
(80%~110%)Un可靠动作
分
65%额定操作电压
最低操作液压
＜30%Un可靠不动作
＞65%Un可靠动作
合、分、重合
100%额定操作电压
最低操作液压
-------
4.分合闸时间测试： 试验日期： 年 月 日
断路器弹簧操动机构常见问题及检修方法
断路器弹簧操动机构常见问题及检修方法发布时间：2023-02-20T06:53:58.267Z 来源：《中国科技信息》2022年19期作者：刘涛[导读] 弹簧操动机构作为断路器的核心配件,直接决定着电力系统的安全运行?掌握操动机构基本的检修操作和日常维护刘涛国网山西超高压变电公司山西太原 030000摘要:弹簧操动机构作为断路器的核心配件,直接决定着电力系统的安全运行?掌握操动机构基本的检修操作和日常维护,有助于预防和解决电力系统事故的发生?结合自身长期的断路器弹簧操动机构装配及检修经验,总结出断路器弹簧操动机构出现的常见问题,并进行了原因分析,针对性提出常见问题的检修方法及操动机构日常维护要点?对高压断路器弹簧操动机构的维护与检修具有重要的指导意义,同时也为高压断路器弹簧操动机构设计与改进提供了经验基础?关键词:断路器;弹簧操作;常见故障;检修方法断路器是能关合?承载?开断正常回路条件下的电流;在规定的时间内承载规定的过电流,并能关合和开断在异常回路条件(如各种短路条件)下的电流的机械开关装置?而断路器弹簧操作机构能否正常工作对于断路器能否发挥作用等起到了非常关键的作用?1常见问题及检修方法1.1机构特性不合格的调试1.1.1分合闸速度不合格弹簧操动机构是压缩弹簧进行工作的,因此要调节机构的分合闸速度,主要是调节分合闸弹簧的压缩量,即调节机构的输出功?要提高分合闸速度,必须增大弹簧压缩量;反之,应降低弹簧压缩量?由于弹簧操动机构合闸时,合闸弹簧能量一部分转化为分闸弹簧能量储存起来,一部分转化为机械能输出,因此分闸弹簧力量的大小直接会影响到合闸速度的大小,调试机构分合闸速度时,应先调试分闸速度,分闸速度合格后再调试合闸速度?1.1.2分合闸时间不合格断路器分合闸时间的影响因素主要有三个:一是分合闸脱扣时间,主要是电磁铁动作时间,脱扣时间越短,分合闸时间越短;二是分合闸速度,速度越高时间越短,速度越低时间越长;三是断路器本体超程的大小,超程越大,合闸时间越短,分闸时间越长,反之超程越小,合闸时间越长,分闸时间越短?由于断路器分闸速度较快,且动触头在分闸时间内仅运动了超程的距离(相对断路器整个行程来言,超程一般较小),所以分闸速度的微小变化对分闸时间影响不大,此时脱扣时间的变化直接决定着分闸时间T的变化?由以上说明可知,合闸时间的调节主要靠调节合闸速度来实现,分闸时间的调节主要靠调节脱扣时间,即调节电磁铁间隙来实现?1.1.3合-分时间不合格断路器的合-分时间是反映断路器的自卫能力,合-分时间过长时,对系统稳定性产生不利影响,而合-分时间过短又不利于断路器重合闸时第二个“分”的可靠开断?影响断路器合-分时间的因素有:①机构的分合闸速度,速度越快合-分时间越短,相反速度越慢合-分时间越长;②机构辅助开关的切换时间,在断路器合-分操作过程中,如果合闸时机构辅助开关切换较早,合-分时间就较短,反之合-分时间较长;③机构的缓冲特性对合-分时间略有影响?1.1.4低电压不合格一般断路器均要求:当操作电压低于30%额定电压时机构不能动作;当操作电压高于65%额定电压时应能够正常分闸;当操作电压高于85%额定电压时应能够正常合闸?如果分合闸脱扣器的低电压动作值过低,在直流系统绝缘不良?两点高阻接地的情况下,在分闸线圈或合闸线圈两端可能引入数值不大的直流电压,会引起断路器误分闸和误合闸?如果控制回路电源电缆压降过大,不能满足断路器规定的动作电压时,容易造成断路器拒动作?因此应加强对操作机构低电压动作值的控制,若低电压动作值过低,应降低操动机构线圈对脱扣器的电磁力,此时可以增大电磁铁空气间隙,缩短电磁铁冲程;若低电压动作值过高,应增大操作机构线圈对脱扣器的电磁力,此时可以减小电磁铁空气间隙,增大电磁铁冲程?1.2合分故障及检修方法合分故障不同于正常的合分操作,正常的合分操作是指断路器合闸后接到分闸命令立即进行分闸动作,而合分故障是指断路器在没有接到分闸信号时合闸后立即出现分闸操作的情况?合分故障是断路器机构较为普遍的问题,遇到这种情况时可以采取以下措施:首先检查分闸锁闩复位弹簧状态是否正常,出现合分时应先检查并排除复位弹簧状态异常问题;然后确定机构分合闸速度是否过快,机构分合闸速度越快,分闸弹簧保持器结构稳定性越差,因此除特殊情况外,不建议机构分合闸速度太快;也可以增大分闸弹簧保持器复位弹簧和分闸锁闩复位弹簧的力量(即在复位弹簧下增加平垫圈)来降低合分的频次?若上述方法效果不好,建议分闸锁闩复位弹簧采用复合弹簧结构,试验表明该措施对解决合分故障效果明显?1.3合闸不到位问题处理断路器合闸不到位是指断路器在合闸过程中出现半分半合的状态,此时会造成其他开关跳闸?大面积停电等事故,有时甚至会发生断路器爆炸等严重后果?出现该故障时必须检查本体转矩?机构合闸速度及其他相关零部件是否损坏等项目,并严格排查解决?由于以上工作必须是在断路器机构不存在合闸能量和分闸能量状态下进行的,因此出现该故障时必须先释放机构所有能量?这里重点介绍机构能量释放的操作过程:首先,出现该故障时必须立即断开与之相关联的其他开关,使该断路器退出系统;然后,关闭断路器机构所有操作电源和电动机电源,撞击合闸弹簧拉杆,强行释放合闸弹簧能量;最后,手动分闸,释放分闸弹簧能量?合闸不到位的检修方法存在一定的危险性,非专业人士请勿自行检修?1.4储能故障问题1.4.1储能电动机不能进行正常运转如果储能电动机中的两个形成开关接点无法实现有效接触,便会导致电机两侧电压降低,无法正常运转?电机换向器中的绕组如果出现接触不良和烧毁等问题,也会使电机无法正常运转?在电机无法转动的情况下,应该断开SF6断路器中的一次回路和二次回路的电源,通过万能表检查开关常闭接点,如果是其中电阻过大的问题,可以进行替换或清洗,随后检测电机绕组附近的电阻值,如果电阻没有维持正常运转状态,可以考虑电机绕组线是否出现脱焊现象,判断绕组烧毁程度?在必要条件下,应该及时替换储能电机,实施维修?如果是直流电机,则需要检查碳刷和换向器接触状况,及时进行替换?1.4.2电机依然维持运转状态,但弹簧却无法储能这种故障主要是压紧弹簧运行疲劳?脱离以及折断等问题导致的?在电动机运行过程中,凸轮中的缺口出现大花问题,从而使储能轴维持一种持续转动状态,弹簧无法储能?至于其中的行程开关一直处于一种闭合状态,导致电机维持持续运转状态,在发生上述故障问题后,应该彻底检查弹簧问题,及时替换新的零件?如果软件正常,可以通过手动操作检查机构储能,看轴套的运转状态是否正常,如果停止,可以判断是涡轮和蜗杆出现故障,在这种情况下可以更换减速箱?如果轴套依然维持正常的运转状态,需要观察凸轮缺口的接触条件,如出现打滑问题,需要立刻替换新的零件?2结束语弹簧操动机构作为断路器的核心配件,直接决定着电力系统的安全运行?掌握操动机构基本的检修操作和日常维护,有助于预防和解决电力系统事故的发生?笔者结合自身长期对断路器弹簧操动机构装配及检修经验,针对断路器弹簧操动出现的常见问题进行了原因分析,总结出切实有效的常见问题检修方法及弹簧操动机构日常维护要点?对高压断路器弹簧操动机构维护与检修具有重要的指导意义,同时也为高压断路器弹簧操动机构设计与改进提供了经验基础?参考文献[1]冯迎春,杨晓滨,任众楷.基于故障录波的交流断路器燃弧故障检测方法有效性评估[J].电气应用,2021,40(7):93-97.[2]孟晓承,黄河,郑茂然,等.基于录波数据的断路器本体及其二次回路异常辨识研究[J].电气应用,2020,39(10):62-67.[3]石峰,王淼,叶德武,等.一起分闸掣子缺陷引起的断路器合后即分故障分析[J].电气应用,2020,39(10):89-94.。
SF6高压断路器机械特性测试及其状态评价
SF6高压断路器机械特性测试及其状态评价发布时间：2022-02-17T07:44:53.377Z 来源：《中国科技人才》2021年第28期作者：秘智鑫[导读] 文中首先介绍了断路器的各项机械特性参数、测试流程步骤及测试注意事项，并针对不同形式的操动机构，对机械特性试验数据异常情况进行了分析。
国网山西省电力公司太原供电公司山西省太原市 030000摘要：保证SF6高压断路器各项机械特性参数在正常范围之内，是保证断路器正常运行的关键所在，文中首先介绍了断路器的各项机械特性参数、测试流程步骤及测试注意事项，并针对不同形式的操动机构，对机械特性试验数据异常情况进行了分析。
关键词：SF6高压断路器；机械特性；操动机构一、引言SF6高压断路器机械特性测试分项较多。
机械特性测试参数通常包括：合（分）闸顺序；合（分）闸最大时间；三相不同期；）同相不同期；合（分）闸时间；动作时间；弹跳时间；弹跳次数；弹跳幅度；行程；开距；超行程；过行程；刚合（分）速度；最大速度；（16）平均速度；金属短接时间；无电流时间；电流波形曲线（动态）；时间行程速度动态曲线等参数。
这些参数对断路器的安全运行起着重要作用。
二、SF6高压断路器机械特性测试1.测试前的准备工作（1）熟悉被试品的结构、原理，特别是产品在合闸和分闸操作中本体和操动机构的动作原理。
（2）准备好试验所需要的设备、仪器、登记表、测量工具和导线等，并了解它们的原理、技术特性及使用方法。
（3）将被试断路器安装在专用试验架或者平台上，并放在试验区域的适当位置。
（4）提供试验的被试品必须完全符合图纸要求，断路器内应注满变压器油或者充以额定压力的灭弧和绝缘气体。
（5）用万用表或指示灯检查操动机构的线路是否正确和符合图纸要求。
（6）用兆欧表测量机构中线路及电气元件的绝缘电阻以确认操作线路是否具有良好的绝缘性能。
（7）对操动机构的电气线路及元件进行工频低电压耐受试验。
（8）对于液压操动机构，应当检查贮压器中所充氮气的压力值是否满足要求。
断路器操动机构动作低电压测试
崔良 王义。 峰 （ 定 公司） 保 供电
电压 的 方法 有两种 ： 慢加 电压 法带上 分 、 闸回路 负载 ， ① 合
摘要： 本文 介绍 了断 路器 操 动机 构 动作 低 电压 测试 的原理 和 意 义 ， 电压 直 至 断路 器脱 扣 动作 ， 动作 时 的 电压记 为 Ｕ 。试 加 分析 和 指 出 了低 电压 测 试 的 方法 ，并 结 合笔 者检 修 工作 重 点 分析 了典 型 的低 电压测 试 案例 ， 阐明 了低 电压 测试 对 状态 检 修 工作 的 开展 和提 利 用 调压 器 慢加 电压 直至 断 路器 动作 ，记录 此时 的 Ｕ ｉ 高 设备 运行 可 靠性 的关键 作用 。
２ Ｖ。断路器 检修 后做 ８ ％的动作 电压 合 闸 ０ 的故 障频 发 ， 的 已严 重 影 验 时 ， 合 不 了闸。 场检 查情 况是 ： 却 现 液压 机构 的压力 在 当 引起检修 工作 人 员 的足够 重视 。在 ２ １ ０ 的春 季预 防 １年 排 性 试验 工 作 中 ， 动作 低 电压 测 试作 为 断路 器特 性 试验 的 额定值 ， 除 了低 油压 力 闭锁 。 用万 用 电表 检 查 分 闸回路 将
经过《 断路器最低动作 电压测试 方法 的探讨》 中对脱 的 时候 ， 路器 是 不能 够分 闸 的。最 额定 操作 电压 的 ３ ％ 断 Ｏ 扣力 和脱 扣功 的分析 得 知 瞬 时冲 击 时 机 构脱 扣 所 需 的 电 到 ６ ％ 之 间是 高压 断路器 操 动 机构 分 、合 闸 电磁 铁 线 圈 ５ 但 的最 低 动作 电压 ， 这个 范 围之 内 能够保 证 断路器 的正 常 压 比慢加 电压 时低 ， 断路 器 的动作 原 理是 线 圈瞬 时受 电 在 从 而使 断路 器 动作 ，故 用 瞬时 冲击 法更 能反 映 此原理 ， 测 的运 行 ， 并进 行 可靠 动作 。而规 定 的下 限 ３ ％ 主要是 考 虑 ０ 的其 中的误 差值 。 由于 二次直 流 系统在 绝 缘 不 良 ， 阻接 试 的 Ｕ 也 更准确 。当然其 前提 条件均 是 测试 电源 的内阻 高 为零 。但 现 场测 试 时该 内阻 有 时不 可 能为零 ， 以致对 测试 地 的情 况下 ， 在 断路 器 分合 闸线 圈 两端 引入 一 个数 值 不 会
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
断路器操动机构动作低电压测试
和意义，分析和指出了低电压测试的方法，并结合笔者检修工作重点分析了典型的低电压测试案例，阐明了低电压测试对状态检修工作的开展和提高设备运行可靠性的关键作用。
关键词：断路器合闸分闸最低动作电压
1 概述
作为断路器特性测试的一个重要的内容，断路器操动机构动作低测试主要是为了验证断路器线圈是否灵敏和可靠，并且还能够测试整个操作机构在非额定动作电压下的性能。
操动机构可靠的合闸的时候，通常操动机构的电压是保持在( 85％-110％)un的范围之内的；断路器分闸的电压是大于65％un；另外当断路器的电压小于30％un的时候，断路器是不能够分闸的。
最额定操作电压的30%到65%之间是高压断路器操动机构分、合闸电磁铁线圈的最低动作电压，在这个范围之内能够保证断路器的正常的运行，并进行可靠动作。
而规定的下限30%主要是考虑的其中的误差值。
由于二次直流系统在绝缘不良，高阻接地的情况下，会在断路器分合闸线圈两端引入一个数值不大的直流电压，当线圈动作电压过低时，会引起断路器误分闸，俗称偷跳。
还有可能会发生分闸的现象，比如当动作电压比较低，断路器在强电的环境下，很容易造成强电磁的干扰，并发生分闸。
而有的时候断路器失灵，在事故发生的时候失去保护作用，不能够进行正确的动作，这主要是因为电压过高造成的。
断路器在电网的作用是开断、关合和承载运行中的正常电流，并在规定。
