电线线径与用电功率之间的关系先估算负荷电流1.用途这是根据用电设备的功率(千瓦或千伏安)算出电流(安)的口诀. 电流的大小直接与功率有关,也与电压、相别、力率(又称功率因数)等有关。

一般有公式可供计算.由于工厂常用的都是380÷220伏三相四线系统,因此,可以根据功率的大小直接算出电流。

2。

口诀低压380÷220伏系统每千瓦的电流,安.千瓦、电流,如何计算?电力加倍,电热加半。

①单相千瓦,4.5安。

②单相380,电流两安半。

③3.说明口诀是以380÷220伏三相四线系统中的三相设备为准,计算每千瓦的安数。

对于某些单相或电压不同的单相设备,其每千瓦的安数,口诀另外作了说明。

①这两句口诀中,电力专指电动机。

在380伏三相时(力率0。

8左右),电动机每千瓦的电流约为2安。

即将”千瓦数加一倍”(乘2)就是电流,安.这电流也称电动机的额定电流。

【例1】5.5千瓦电动机按“电力加倍”算得电流为11安.【例2】40千瓦水泵电动机按“电力加倍"算得电流为80安.电热是指用电阻加热的电阻炉等.三相380伏的电热设备,每千瓦的电流为1.5安。

即将“千瓦数加一半"(乘1.5)就是电流,安。

【例1】3千瓦电加热器按“电热加半”算得电流为4.5安。

【例2】15千瓦电阻炉按“电热加半”算得电流为23安.这句口诀不专指电热,对于照明也适用。

虽然照明的灯泡是单相而不是三相,但对照明供电的三相四线干线仍属三相。

只要三相大体平衡也可这样计算。

此外,以千伏安为单位的电器(如变压器或整流器)和以千乏为单位的移相电容器(提高力率用)也都适用.即时说,这后半句虽然说的是电热,但包括所有以千伏安、千乏为单位的用电设备,以及以千瓦为单位的电热和照明设备.【例1】12千瓦的三相(平衡时)照明干线按“电热加半”算得电流为18安.【例2】30千伏安的整流器按“电热加半”算得电流为45安(指380伏三相交流侧)。

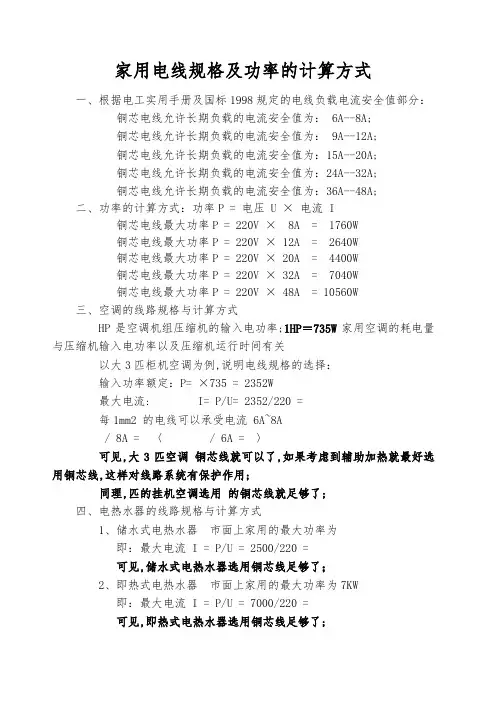

家装中家用电线规格及功率的计算方式

家装中家用电线规格及功率的计算方式

家用电线规格及功率的计算方式一、根据电工实用手册及国标1998规定的电线负载电流安全值部分:铜芯电线允许长期负载的电流安全值为: 6A--8A;铜芯电线允许长期负载的电流安全值为: 9A--12A;铜芯电线允许长期负载的电流安全值为:15A--20A;铜芯电线允许长期负载的电流安全值为:24A--32A;铜芯电线允许长期负载的电流安全值为:36A--48A;二、功率的计算方式:功率P = 电压 U ×电流 I铜芯电线最大功率P = 220V × 8A = 1760W铜芯电线最大功率P = 220V × 12A = 2640W铜芯电线最大功率P = 220V × 20A = 4400W铜芯电线最大功率P = 220V × 32A = 7040W铜芯电线最大功率P = 220V × 48A = 10560W三、空调的线路规格与计算方式HP是空调机组压缩机的输入电功率;1HP=735W家用空调的耗电量与压缩机输入电功率以及压缩机运行时间有关以大3匹柜机空调为例,说明电线规格的选择:输入功率额定:P= ×735 = 2352W最大电流: I= P/U= 2352/220 =每1mm2 的电线可以承受电流 6A~8A/ 8A = 〈 / 6A = 〉可见,大3匹空调铜芯线就可以了,如果考虑到辅助加热就最好选用铜芯线,这样对线路系统有保护作用;同理,匹的挂机空调选用的铜芯线就足够了;四、电热水器的线路规格与计算方式1、储水式电热水器市面上家用的最大功率为即:最大电流 I = P/U = 2500/220 =可见,储水式电热水器选用铜芯线足够了;2、即热式电热水器市面上家用的最大功率为7KW即:最大电流 I = P/U = 7000/220 =可见,即热式电热水器选用铜芯线足够了;。

电线的计算方法

电线的计算方法

电线的计算方法
根据单相电流计算公式计算
1、I=P÷(U×cosΦ) P-功率(W);U-电压(220V);cosΦ-功率因素(0.8);I-相线电流
(A),一般铜导线的安全截流量为5-8A/平方毫米,铝导线的安全截流量为3-5A/平方毫米。

在单相220V线路中,每1KW功率的电流在4-5A左右。

每1平方毫米的铜导线可以承受1KW功率荷载。

2、工作温度30℃,长期连续90%负载下的载流量如下:
1.5平方毫米18A
2.5平方毫米26A
4平方毫米26A
6平方毫米47A
10平方毫米66A
16平方毫米92A
25平方毫米120A
35平方毫米150A
3、电功率计算公式功率P=电压U×电流I=220伏×18安=3960瓦
4、标GB4706.1-1992/1998规定的电线负载电流值(部分)铜芯电线:..铜芯线截面积.. 允许长期电流..2.5 平方毫米(16A~25A).. 4平方毫米(25A~32A)..6平方毫米(32A~40A)铝芯电线:铝芯线截面积.. 允许长期电流..2.5 平方毫米(13A~20A)4平方毫米( 20A~25A).. 6平方毫米( 25A~32A)
5、举例说明
(1)每台计算机耗电约为200~300W(约1~1.5A),那么10台计算机就需要一条2.5 平方毫米的铜芯电线供电,否则可能发生火灾。

(2)大3匹空调耗电约为3000W(约14A),那么1台空调就需要单独的一条2.5 平方毫米的铜芯电线供电。
