欠款时间>100
条件 状态 动作
立即发货 先按库存发， 进后再补发 先付款， 再发货
不发货
通知先付欠运费时，若收货地点 在本省以内，快件每公斤1.5元，慢件每公斤1元。 若收货地点在外省，重量小于或等于20公斤，快件 每公斤2元，慢件每公斤1元，若重量大于20公斤， 超重部分每公斤0.2元。分别用判定树、判定表和 结构化语言。
判定树判定表举例
1.5.4MIS的结构
3.判定树 判定树是用一种树图形方式来表示多个条件、多个 取值所应采取的动作。
条件 根
条件 条件
条件 ……
条件 条件 条件
条件
行动 行动 行动 行动
需求量≤库存量
欠款时间≤30 发 货 欠款时间>30 方 且≤100 案
需求量>库存量 需求量≤库存量 需求量>库存量
一一个个游游戏戏 判判定定表表
主持人对甲、乙、丙三人说：“这里有三顶红帽子， 两顶白帽子。现在用布蒙上你们的眼睛，给你们每 人戴上一顶帽子，然后请你们依次睁开眼睛，能正 确说出自己所戴帽子的颜色者有奖。”
判定表和判定树
1、招聘考试考核数学、英语、计算机三门课程,录取规则就是: (1)总分240分以上(含)录取。
(2)总分在240分以下(不含),180分以上(含)的,如果数学与英语成绩均在60分以上(含),需要参加面试;如果数学或英语中有1门成绩在60分以下(不含)的,需复试该课程后再决定就是否录取。
(3)其她情况不录取。
画出此项处理的判定树。
(10分)2、某航空公司规定,乘客可以免费托运重量不超过30公斤的行李。
当行李重量超过30公斤时,对头等舱的国内乘客超重部分每公斤收费4元,对其她舱的国内乘客超重部分每公斤收费6元,对外国乘客超重部分每公斤收费比国内乘客多一倍。
根据描述绘出判定表。
3、某企业库存量监控的处理规则如下表:录取规则240录取 180≤总分＜240总分＜180不录取 数学≥60数学＜606060英语＜60 60面试复试 不录取库存量≤0——————————————缺货处理库存下限<库存量≤储备定额——————订货处理储备定额<库存量≤库存上限——————正常处理库存量>库存上限——————————上限报警0<库存量≤库存下限—————————下限报警要求:画出判定表及判定树。
(1)判定表。
(2)>储备定额正常处理>0库存量>上限订货处理<=储备定额<=上限上限报警<下限下限报警<=0 缺货处理4、某彩电生产企业根据销售商欠款时间长短与现有库存量情况处理彩电供货方案的结构化语言可表示为:IF 欠款时间≤30天IF 需要量≤库存量THEN 立即发货ELSE先按库存量发货,生产出来后再补发ELSEIF 欠款时间≤90天THENIF 需求量≤库存量THEN 先付款再发货ELSE不发货ELSE 要求先付欠款请将结构化语言表达的方案用判定表与判定树表达。
用判定表表达如下:用判定树表达如下:5.某工厂生产两种产品A 与B,凡工人每月的实际生产量超过计划指标者均有奖励。
PDL、判定表、判定树

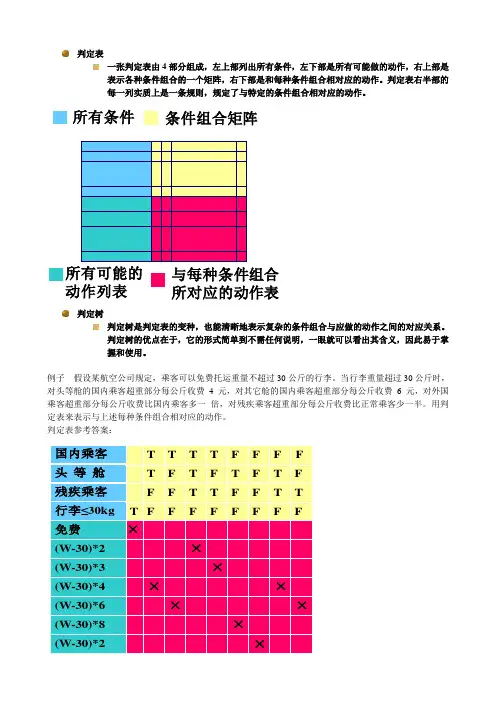

判定表一张判定表由4部分组成，左上部列出所有条件，左下部是所有可能做的动作，右上部是表示各种条件组合的一个矩阵，右下部是和每种条件组合相对应的动作。
判定表右半部的每一列实质上是一条规则，规定了与特定的条件组合相对应的动作。
所有条件条件组合矩阵与每种条件组合所对应的动作表所有可能的动作列表判定树判定树是判定表的变种，也能清晰地表示复杂的条件组合与应做的动作之间的对应关系。
判定树的优点在于，它的形式简单到不需任何说明，一眼就可以看出其含义，因此易于掌握和使用。
例子 假设某航空公司规定，乘客可以免费托运重量不超过30公斤的行李。
当行李重量超过30公斤时，对头等舱的国内乘客超重部分每公斤收费 4 元，对其它舱的国内乘客超重部分每公斤收费 6 元，对外国乘客超重部分每公斤收费比国内乘客多一 倍，对残疾乘客超重部分每公斤收费比正常乘客少一半。
用判定表来表示与上述每种条件组合相对应的动作。
判定表参考答案：判定树参考答案：过程设计语言(PDL)也称为结构化的英语或伪码，它是一种混合语言，通常采用英语（或中文）的词汇，采用某种结构化程序设计语言的语法。
例如：以下是某系统主控模拟的详细设计为例，说明如何用PDL来描述PROCEDURE 模块名( )清屏；显示××系统用户界面；PUT(“请输入用户口令：”)；GET(password);IF password＜＞系统口令提示警告信息；退出运行ENDIF显示本系统主菜单；WHILE(true)接收用户选择ABC；IF ABC=“退出”Break;ENDIF调用相应下层模块完成用户选择功能；ENDWHILE;清屏；RETURNEND。
判断树判断表

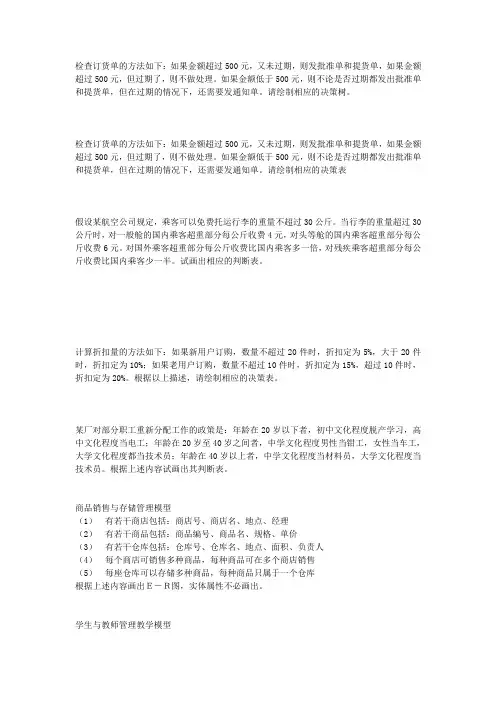

检查订货单的方法如下：如果金额超过500元，又未过期，则发批准单和提货单，如果金额超过500元，但过期了，则不做处理。
如果金额低于500元，则不论是否过期都发出批准单和提货单，但在过期的情况下，还需要发通知单。
请绘制相应的决策树。
检查订货单的方法如下：如果金额超过500元，又未过期，则发批准单和提货单，如果金额超过500元，但过期了，则不做处理。
如果金额低于500元，则不论是否过期都发出批准单和提货单，但在过期的情况下，还需要发通知单。
请绘制相应的决策表假设某航空公司规定，乘客可以免费托运行李的重量不超过30公斤。
当行李的重量超过30公斤时，对一般舱的国内乘客超重部分每公斤收费4元，对头等舱的国内乘客超重部分每公斤收费6元。
对国外乘客超重部分每公斤收费比国内乘客多一倍，对残疾乘客超重部分每公斤收费比国内乘客少一半。
试画出相应的判断表。
计算折扣量的方法如下：如果新用户订购，数量不超过20件时，折扣定为5%，大于20件时，折扣定为10%；如果老用户订购，数量不超过10件时，折扣定为15%，超过10件时，折扣定为20%。
根据以上描述，请绘制相应的决策表。
某厂对部分职工重新分配工作的政策是：年龄在20岁以下者，初中文化程度脱产学习，高中文化程度当电工；年龄在20岁至40岁之间者，中学文化程度男性当钳工，女性当车工，大学文化程度都当技术员；年龄在40岁以上者，中学文化程度当材料员，大学文化程度当技术员。
根据上述内容试画出其判断表。
商品销售与存储管理模型（1）有若干商店包括：商店号、商店名、地点、经理（2）有若干商品包括：商品编号、商品名、规格、单价（3）有若干仓库包括：仓库号、仓库名、地点、面积、负责人（4）每个商店可销售多种商品，每种商品可在多个商店销售（5）每座仓库可以存储多种商品，每种商品只属于一个仓库根据上述内容画出Ｅ－Ｒ图，实体属性不必画出。
学生与教师管理教学模型（1）有若干学生包括：学号、姓名、性别、年龄（2）有若干教师包括：编号、姓名、性别、年龄、职称（3）开设若干课程包括：课程号、课程名、课时、学分（4）一门课程只安排一名教师任教，一名教师可任多门课程（5）一门课程有多名学生选修，每名学生可选多门课程。
第05讲 数据字典与判定树判定表
数据字典的四种元素定义与用法-数据存储
• 数据存储也是定义数据结构，它是一个静态的数据结构（相对于数据流 而言），用于存储系统中的信息。
• 数据存储能作为处理间交换数据的介质。
仓库系统零级图
数据存储（库存台帐）的定义
数据字典的四种元素定义与用法-数据处理
• 处理（或加工）包括所有需要的输入和输出、要存取的数据库、 该处理对应的结构图内的模块号。特别是该处理的具体处理逻 辑应该描述清楚，以作为设计阶段的依据。
仓库系统零级图
“更新台帐或更新库存”处理定义
• 说明：处理逻辑的描述最好使用结构化程序 设计中的3种控制结构：顺序语句序列、条件 选择语句、循环语句。对于复杂的条件组合 与活动之间的关系可以使用判定树、判定表
来表示。
数据字典的实现-手工建立
手工建立数据字典的内容用卡片形式存放，其步骤如 下：
(1)按4类条目（数据流、数据项、数据存储和处理） 规范的格式印制卡片。
数据流程图和数据字典应该配合使用， 数据流程图中的每个数据流和数据存储都应 该对应到数据字典中的一个条目。
数据字典的四种元素定义与用法-数据元素
• 数据元素是软件系统中最小数据单元，它也是构成数 据库以及系统模块之间交换数据的最小单元。如下图 为与仓库系统零级图相对应的材料数量（这个数据元 素）的定义。
判定表与判定树
问题1：某股票公司的佣金政策如下：如果一次销售额少于1 000元，那么基 础佣金将是销售额的8.4%；如果销售额至少1 000元，但少于10 000元， 那么基础佣金将是销售额的5%外加34元；如果销售额至少10 000元，那么 基础佣金将是销售额的4%，外加134元。另外销售单价和销售的份数对佣 金也有影响。如果单价低于14元/份，则外加基础佣金的5%，此外如不是 整百的份数，再加4%的基础佣金；如单价在14元/分以上，但低于25元/份， 则加2%的基础佣金，如不是整百的份数，再外加4%的基础佣金。
