钢管桩施工方法

钢管桩施工方法

钢管桩施工方法一、引言钢管桩作为一种常见的基础工程材料,广泛应用于建筑、桥梁、港口等领域。

本文将介绍钢管桩的施工方法,包括桩基设计、桩基施工准备、桩基施工过程等。

二、桩基设计1. 钢管桩的类型:常见的钢管桩有无缝钢管桩、螺旋焊接钢管桩、直缝焊接钢管桩等。

根据工程需求和地质条件选择合适的钢管桩类型。

2. 桩的直径和壁厚:根据工程荷载和地质条件,确定钢管桩的直径和壁厚。

一般情况下,直径较大的桩具有更好的承载能力。

3. 桩的长度:根据工程需求和地质条件,确定钢管桩的长度。

一般情况下,桩的长度要达到地下稳定层。

三、桩基施工准备1. 地质勘察:在施工前进行地质勘察,获取地质信息,确定土层的性质和强度,为桩基设计提供依据。

2. 施工方案设计:根据地质勘察结果和桩基设计要求,制定钢管桩的施工方案,包括桩基的布置、施工顺序、施工方法等。

3. 材料准备:准备好所需的钢管、焊接材料、防腐材料等。

四、桩基施工过程1. 桩基布置:根据施工方案,在地面上标出桩基的位置和间距,并进行检查确认。

2. 钢管桩的安装:将钢管逐节打入地下,直到达到设计要求的长度。

在安装过程中,要注意控制桩的直线度和垂直度。

3. 桩顶处理:对于较长的钢管桩,需要进行桩顶的处理,包括削平、打磨等,以确保桩顶与基础连接稳固。

4. 桩的连接:对于采用多节钢管组成的桩基,需要进行桩与桩之间的连接。

常用的连接方式有焊接、螺旋连接等,确保桩与桩之间的连接牢固。

5. 桩基防腐处理:根据工程要求和地下环境情况,对钢管桩进行防腐处理,以延长其使用寿命。

6. 桩基验收:完成桩基施工后,进行桩基的验收,包括桩的质量、尺寸、垂直度等方面的检查。

五、施工注意事项1. 施工现场要保持整洁,确保施工质量和安全。

2. 施工过程中要注意防止钢管桩的变形和损坏,避免对土层和邻近建筑物造成影响。

3. 在桩基施工过程中,要根据地质条件和施工进展及时调整施工方案。

4. 钢管桩施工过程中要进行质量检查和记录,确保施工质量符合要求。

钢管桩施工

钢管桩施工

钢管桩施工一)钢管桩施工工艺流程场地平整→测量放线定桩位→钻机就位、对中→钻孔→钻至设计深度、终孔→清孔→安放钢管→灌浆→灌浆完毕、清洗灌浆设备→施工下一根桩→重复上述操作→全部完成。

钢管制作及浆液拌制穿插在中间进行。

二)钢管桩施工方法1、测量放线定桩位根据提供的测量控制点及设计图纸的有关数据进行测量放线,定出桩位,定位后要在每个桩位中心打入一根钢筋作桩位标记。

放线后会同有关人员对桩位进行复核,并要有复核记录。

经复核无误才可进行施工。

2、钻机就位、对中桩位复核无误后,立即将钻机就位,钻机就位后应调整其平整度,垫座下应垫枕木,确保平稳,同时钻机钻头应对中桩中心,检查无误方可开孔。

3、钻孔按设计要求桩长,选择合适的桩机进行钻孔,成孔过程配以泥浆循环,将孔内渣质及时排出,加快钻进速度,根据设计要求钻至设计深度后方可终孔。

4、清孔钻至设计深度后,进行清孔工作,采用大泵量的清水进行清孔,将孔内残渣清洗干净,直至孔口流出清水为止。

5、钢管制作钢管焊接应对中焊接,接口焊缝应满焊,不得有漏焊现象。

根据设计要求。

6、钢管吊装钢管安放采用吊机吊入孔内,先将钢管慢慢吊起,立直稳定后,对中孔位,入孔时应有两人同时扶住钢管,再慢慢放入孔内,钢管应置于孔的中间。

7、灌浆灌浆采用压密注浆工艺,注浆压力应符合有关要求,浆体强度满足要求。

插入孔内注浆,由下自上注浆,直至孔口流出水泥浆为止。

即灌浆完毕,拔出灌浆管并清洗灌浆设备。

水泥浆体凝固收缩后,应进行补浆。

8、注意事项(1)、钢管桩桩位偏差不得大于5cm,倾斜度小于1/100,截桩长度不小于100cm,且须保证桩顶砼强度要求。

(2)、桩的长度与各桩所处的水文、地质有关。

施工时应作好详细记录,如出现实际地质情况与设计有较大差异时,应会知设计人员解决。

(3)、钢管桩施工前应查明地下管线分布情况,如管线影响施工应与管线相关单位协调处理。

钢管桩施工方案

钢管桩施工方案

钢管桩施工方案钢管桩施工,是一门技术活,讲究的是精细与效率。

下面我就结合自己这十年的经验,给大家详细讲讲这个施工方案。

一、工程概况我们要了解工程的具体情况。

这包括工程地点、工程规模、地质条件、施工环境等。

这些信息是制定施工方案的基础。

比如,工程地点如果在沿海地区,那就要考虑到台风等自然灾害的影响;如果地质条件复杂,那就要做好相应的地质勘探工作。

二、施工材料1.钢管桩:选用的钢管桩要符合国家标准,强度高、耐腐蚀。

直径、壁厚等参数要根据工程需求来确定。

2.钢筋笼:钢筋笼要按照设计要求制作,确保质量。

3.混凝土:混凝土强度等级要达到设计要求,确保桩基承载能力。

4.其他材料:如焊接材料、防护材料等,都要符合相关标准。

三、施工工艺1.施工准备:包括现场平整、测量定位、桩基施工平台搭建等。

2.钢管桩制作:根据设计要求,制作符合规格的钢管桩。

3.钢管桩沉桩:采用振动锤、静压法等方法进行沉桩。

4.钢筋笼安装:在钢管桩内部安装钢筋笼。

5.浇筑混凝土:在钢筋笼内部浇筑混凝土。

6.检查验收:对施工质量进行检查,确保符合要求。

四、施工要点1.钢管桩沉桩:沉桩过程中,要确保桩身垂直度,避免桩身偏斜。

同时,要注意桩顶标高控制,确保桩顶在设计高程范围内。

2.钢筋笼安装:钢筋笼安装要牢固,确保钢筋笼在桩内居中。

3.混凝土浇筑:混凝土浇筑要连续、均匀,避免出现蜂窝、麻面等质量问题。

4.施工安全:施工过程中,要严格遵守安全规定,确保施工人员生命安全。

五、施工进度安排1.施工前期:进行施工准备,包括现场平整、测量定位等。

2.施工中期:进行钢管桩沉桩、钢筋笼安装、混凝土浇筑等工作。

3.施工后期:进行施工验收,确保工程质量。

六、施工质量控制1.施工材料:确保材料质量,不符合要求的材料坚决不用。

2.施工工艺:严格按照施工工艺流程进行施工,确保施工质量。

3.检查验收:加强检查验收工作,发现问题及时整改。

4.质量管理:建立健全质量管理体系,确保工程质量。

钢管桩施工方法

钢管桩施工方法

钢管桩施工方法钢管桩是一种常用的地基处理技术,广泛应用于土建工程中,特别是大型建筑和挤密土层中。

本文将介绍钢管桩的施工方法及其要点。

一、施工前准备1. 桩基设计:在进行钢管桩施工前,需要进行桩基设计,确定桩的规格和数量。

设计要考虑到工程的荷载要求、地质条件等因素。

2. 施工方案编制:根据桩基设计要求,制定详细的施工方案。

方案应包括施工方法、施工顺序、安全措施等内容。

3. 材料准备:钢管桩施工所需材料包括钢管、桩头、钢板等。

在施工前,需要检查材料的质量和数量是否符合要求。

4. 施工设备准备:钢管桩施工需要使用桩机、吊车等专用设备。

确保设备的正常运转和安全可靠。

二、施工步骤1. 基坑开挖:按照设计要求,在地面上开挖基坑。

基坑的深度和直径应符合钢管桩的要求。

2. 钢管安装:将钢管逐节安装到基坑中。

安装时应注意保持钢管的垂直度和水平度,以保证桩体的整体稳定性。

3. 桩头制作:根据设计要求,制作桩头。

桩头是将钢管与地面结合的部分,承受地面荷载。

4. 桩身挖取:用挖掘机或挖孔机在钢管中心逐段挖取土料。

桩身挖取的深度应根据设计要求进行控制。

5. 配筋和注浆:在桩身挖取后,根据设计要求布置钢筋,并进行注浆加固。

注浆可以提高桩身的强度和稳定性。

6. 钢板安装:在桩尖部位,安装钢板,来加固桩尖附近的土层。

钢板的数量和尺寸应按照设计要求进行确定。

7. 桩头连接:将桩头与桩体连接,形成一体化的结构。

连接方式可以采用焊接、螺栓等方式。

三、施工注意事项1. 施工安全:钢管桩施工时需要做好相关安全措施,防止事故发生。

施工人员应佩戴安全帽、安全带等防护设备。

2. 桩身质量监控:在施工过程中,要对桩身的质量进行监控。

包括钢管的垂直度、注浆质量等方面。

3. 环境保护:施工现场应做好环境保护工作,不得污染周围的土地和水源。

4. 施工记录:施工过程中应做好施工记录,包括各个环节的施工情况、质量检查等内容。

总结:钢管桩施工是一项复杂的工程,需要严格按照施工方案和设计要求进行操作。

钢管桩施工技术

钢管桩施工技术

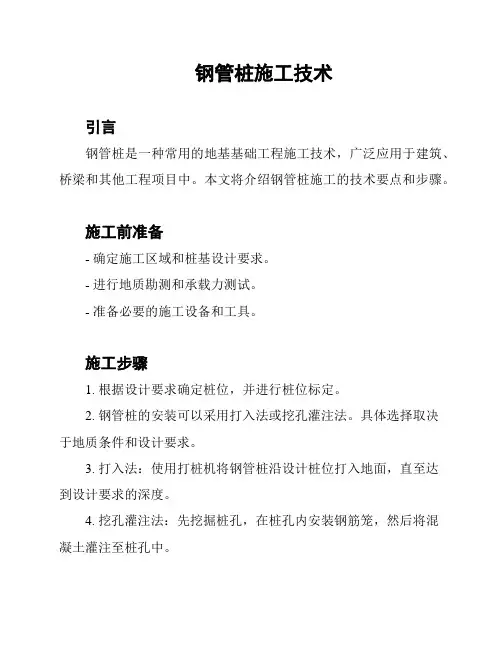

钢管桩施工技术引言钢管桩是一种常用的地基基础工程施工技术,广泛应用于建筑、桥梁和其他工程项目中。

本文将介绍钢管桩施工的技术要点和步骤。

施工前准备- 确定施工区域和桩基设计要求。

- 进行地质勘测和承载力测试。

- 准备必要的施工设备和工具。

施工步骤1. 根据设计要求确定桩位,并进行桩位标定。

2. 钢管桩的安装可以采用打入法或挖孔灌注法。

具体选择取决于地质条件和设计要求。

3. 打入法:使用打桩机将钢管桩沿设计桩位打入地面,直至达到设计要求的深度。

4. 挖孔灌注法:先挖掘桩孔,在桩孔内安装钢筋笼,然后将混凝土灌注至桩孔中。

5. 无论采用哪种安装方法,都需确保钢管桩的垂直度和位置准确。

6. 安装完毕后,进行桩头的修整和防腐处理。

施工质量控制1. 定期监测施工过程中的钢管桩质量和深度。

2. 桩的质量应满足设计要求,并能够承受相应的荷载。

3. 钢管桩施工完成后,进行必要的检测和验收。

安全注意事项1. 操作人员必须接受专业培训,了解施工操作规程和安全事项。

2. 使用合适的个人防护装备,如安全帽、工装鞋、手套等。

3. 钢管桩施工过程中,要防止坍塌、滑坡等事故的发生。

4. 如遇恶劣天气或安全隐患,及时停工并采取相应的安全措施。

结论钢管桩施工技术是地基基础工程中常用的施工技术之一。

通过合理的施工步骤和质量控制,可以确保钢管桩的安全和可靠。

在施工过程中,务必注意安全事项,并遵循相关的法律法规要求。

请注意,以上内容仅供参考,并应按照实际情况和专业要求进行具体操作。

钢管桩施工方法

钢管桩施工方法

钢管桩施工方法简介钢管桩是一种常见的基础工程构件,广泛应用于建筑、桥梁和码头等领域。

钢管桩施工方法是指在工程中安装和固定钢管桩的具体操作步骤和技术要求。

施工前的准备工作在开始施工之前,需要进行以下准备工作:1. 设计和方案确定:根据工程要求,确定钢管桩的数量、直径、长度和布置方式等。

2. 施工方案编制:根据设计方案,编制详细的施工工艺和操作流程,并制定相应的安全措施。

3. 设备和材料准备:准备好所需的施工设备、工具和材料,包括钢管桩、挖掘机、起重机等。

4. 地质勘察和土壤分析:对施工地点进行地质勘察和土壤分析,了解地质条件和承载力等参数。

施工步骤钢管桩的施工一般包括以下步骤:1. 地面准备:清理施工场地,并进行标志和测量,确保施工的准确性和安全性。

2. 桩位标定:根据设计要求,在施工场地上标定钢管桩的位置和深度。

3. 桩基开挖:根据设计要求,使用挖掘机对桩基进行开挖,确保桩基底部的平整和垂直度。

4. 钢管安装:将预制的钢管桩逐段安装到桩基中,通过振动或顶进等方法使其进入土层。

5. 桩顶处理:根据需要,对桩顶进行修整和处理,确保桩顶与地面平整并垂直。

6. 桩身处理:如果需要,对钢管桩进行处理,如喷涂抗腐蚀涂层。

7. 施工记录:记录施工过程中的关键参数和问题,以供后期参考和管理。

施工注意事项在进行钢管桩施工时,需要注意以下事项:1. 安全第一:施工人员必须佩戴个人防护装备,严格遵守安全操作规程,确保施工过程中的安全。

2. 施工质量:对桩基底部的处理要求严格,确保桩基的承载力和稳定性。

3. 环保要求:施工过程中应注意环境保护,避免造成土壤、水质等污染。

4. 施工监控:采用合适的监控措施,对施工过程中的关键参数进行实时监测和记录。

以上就是钢管桩施工的基本方法和要点,通过合理的施工操作和技术措施,可以保证钢管桩的稳定性和工程质量。

在施工过程中,需要密切关注施工效果,并及时进行调整和改进。

钢管桩施工方案 图文解释

钢管桩施工方案 图文解释

钢管桩施工方案1. 引言钢管桩是一种常用的地基处理方法,广泛应用于土木工程中。

本文将介绍钢管桩的施工方案和施工过程,并通过图文解释的方式,帮助读者更好地理解和掌握施工过程。

2. 施工前准备在进行钢管桩施工之前,需要进行必要的准备工作。

2.1 桩位测量与标定首先,需要进行桩位的测量和标定。

根据土壤和工程要求,确定钢管桩的布置和间距,使用测量仪器对桩位进行测量,并在地面进行标定,以便后续的施工。

2.2 材料准备除了钢管桩外,还需要准备其他所需材料,如混凝土、钢筋等。

这些材料需要根据设计要求提前准备,并确保其质量符合要求。

2.3 设备准备为了顺利进行钢管桩的施工,需要准备相关的施工设备和机械,如挖掘机、起重机等。

这些设备的选择和准备要充分考虑到工程的具体要求。

3. 施工过程钢管桩的施工过程主要包括钻孔、沉桩和灌注等步骤。

3.1 钻孔首先,使用挖掘机进行钻孔作业。

根据设计要求和土壤情况,确定钻孔的深度和直径。

使用适当的钻头对地面进行钻孔。

在钻孔过程中,需要控制钻孔的倾斜度和竖直度,以保证施工质量。

3.2 沉桩完成钻孔后,将钢管桩安装在钻孔中,用挖掘机或起重机进行沉桩。

在沉桩过程中,需要注意桩头的垂直度和深度的控制,以保证桩的稳定性和承载能力。

3.3 灌注沉桩完成后,需要进行灌注作业。

首先,将预先准备好的混凝土倒入钢管桩中,同时使用振捣器进行振捣,以确保混凝土的密实性和质量。

灌注完成后,需要进行必要的养护,使混凝土逐渐达到设计强度。

4. 安全注意事项在进行钢管桩施工过程中,需要注意以下安全事项:•施工人员必须戴好安全帽和安全鞋,并配备必要的安全防护装备;•操作设备和机械时,必须严格按照操作规程进行,并由经过培训合格的人员操作;•桩位附近需要设置明显的安全警示标志,以提醒周围人员注意安全;•在施工过程中,必须定期检查设备和机械的工作状态,确保其正常运行。

5. 施工质量控制钢管桩的施工质量控制是保证工程质量的关键。

钢管桩施工工艺与施工要点

钢管桩施工工艺与施工要点

钢管桩施工工艺与施工要点钢管桩施工的工艺和要点1、选择打桩机械选择打桩机械需要考虑工程地貌、地质条件、配套锤的型号、外型尺寸、重量、桩的材质、规格和埋入深度、工程量大小以及工期长短等因素。

有许多不同型式的打桩机,其中以三点支撑桅杆式(履带行走)柴油打桩机最为普遍。

这种机器具有桩架移动机动灵活、全向转动、导杆垂直度可全方位调节、打桩精度较高、操作方便、安全、工效高等优点。

但是,它对场地要求较高,需要铺填10~30cm碎石并碾压密实。

主要型号有日KH100、KH180型、IPD80、IPD90型和D308、D408型等。

柴油桩锤主要有日MH72B、K25、K35、H45、K60及IDH35、IDH45型等。

表1可供选用参考。

2、施工准备施工准备包括:平整和清理场地;测量定位放线;标出桩心位置,并用石灰撒圈标出桩径大小和位置;标出打桩顺序和桩机开行路线,并在桩机开行部位上铺垫碎石。

3、打桩顺序钢管桩施工,有先挖土后打桩和先打桩后挖土两种方法。

在软土地区,一般表层土承载力尚可,深部地基承载力则往往很差,且地下水位较高,较难以排干。

为避免基坑较长时间大面积暴露被扰动和便于施工作业,一般采取先打桩后挖土施工法。

施工顺序为:现场三通一平――打桩――切桩――安混凝土圆盖――堵住桩头――XXX将坑口填平――设井点降低地下水位――进行基坑机械化挖土施工――清理基坑,修整边坡――焊桩盖,浇筑垫层混凝土――帮钢筋,支模板,浇筑混凝土基础承台。

钢管桩的施工顺序为:桩机安装――桩机移动就位――吊桩――插桩――锤击下沉,接桩――锤击至设计深度――内切钢管桩――精割、戴帽。

为防止打桩过程中和相邻建(构)筑物造成较大位移和变位,并使施工方便,一般采取先打中间后打外围(或先打中间后打两侧),先打长桩后打短桩,先打大直径桩,后打小直径桩的程序进行。

如有两种类型桩,则先打钢管桩,后打混凝土桩,这样有利于减少挤土和满足设计对打桩入土深度的要求。

钢管桩施工

钢管桩施工

钢管桩施工三、围堰和钢平台施工:土石围堰:场地为浅水时,采用围堰筑岛。

根据水文地质资料及实测结果反映,骝岗涌特大桥20、21号桩位在河滩边,退潮位时,原地标高在水面以下0.3m以内,高潮位时水不深且流速不大。

根据技术经济比较,宜采取围堰筑岛,岛面比在施工期间可能出现的最高水位高出1.0~1.5m。

围堰筑城岛的施工顺序:围堰施工从上游已经开始展开,围堰外侧用土袋堆码1~1.5m 低;然后展开回填。

回填原则为:沿河堤向河中间逐步推进,将围垦料好像在遮住水面的堰头上,顺坡送进水中,以免离析,导致渗水,每层填上地高度不少于2m。

初步回填顺利完成后用pc200勾机压踢钢板桩,钢板桩打进深度根据河床地质情况确认,确保围堰平衡,但是最轻不大于7米;二次展开土袋堆码至堰顶,堆码时上下左右应当间隔,堆码整齐;再展开围堰回填直到设计标高。

回填时中间部分填上片石及粘土,岛底涌床淤泥和软土应先大块或用吸泥机具确定,以免筑城岛围堰塌陷。

为避免河水灌入堰堤而导致围堰倒塌,土袋内2m范围用优质粘土提片石打牢。

围堰工作平台阔7m,长度为32m。

20、21号墩间用一条4.5m阔的土石路相连接,21、22号桥头位用2.5m阔钢便栈相连接,23号桥头与东岸用一条4.5m阔土石路相连接。

骝岗涌水位受潮水影响,最大水深在3~5m间。

采用ф50cm钢管(壁厚8mm)桩间距为5~6m,其中最中间两排桩间距5.5m。

顺桥向布设2排钢管桩,总共设计14根钢管桩。

单桩入土深度计划8m,振动沉桩时根据实际情况确定打入深度,上部固定在平台梁上。

顺桥向用i36b工字钢作主梁,横桥向i28b工字钢作分配横梁,i28b工字钢间距为60cm沿横桥向布置。

其上铺设1cm厚钢板做面板。

桩基础施工期间正好为枯水季节,钢栈桥及钢平台顶面标高为:施工水位(4.6)+1.5m=+6.1m。

钢栈桥钢管桩用ф30cm钢管做基础,振动沉桩时根据实际情况确定打入深度,横桥向设两排,纵向用i25b字钢做主梁,横向用i20b工字钢做次梁,间距0.8m.。

钢管桩施工工艺与施工要点

钢管桩施工工艺与施工要点

钢管桩施工工艺与施工要点标题:钢管桩施工工艺与施工要点解析一、引言钢管桩作为基础工程中的重要支撑结构,广泛应用于桥梁、码头、高层建筑及海洋工程等领域。

其具有承载力高、施工速度快、适应性强等优点。

本文将详细介绍钢管桩的施工工艺及其施工过程中的关键要点。

二、钢管桩施工工艺1. 施工准备阶段:- 场地清理与平整:确保施工区域无杂物,地质条件满足设计要求。

- 钢管桩预制:根据设计图纸进行下料、卷制、焊接,形成符合规格的钢管桩,并进行质量检测和防腐处理。

2. 钢管桩沉桩施工:- 吊装定位:采用起重机将钢管桩吊至预定位置,通过导向架或全站仪等设备确保垂直度。

- 振动锤沉桩:利用振动锤产生的高频振动和冲击力使钢管桩下沉,过程中需实时监测并调整垂直度和贯入度。

- 冲孔灌注桩法:在软土层中可采用此法,先用冲锤造孔,然后放入钢管桩,最后灌注混凝土。

3. 接桩与封底施工:- 若桩长超过预制长度,需要现场接桩,对接焊缝应严格按照焊接工艺规程操作,并进行超声波或射线探伤检查。

- 桩尖封底:在钢管桩底部设置钢封板或浇筑混凝土封底,以增强承载力和防止地下水渗流。

三、钢管桩施工要点1. 施工前必须对地质情况进行详尽勘察,合理选择桩型和沉桩方式。

2. 确保钢管桩的质量,严格控制焊接质量,做好防腐处理,预防锈蚀。

3. 在沉桩过程中,应密切关注桩身垂直度、沉桩速度、贯入阻力等参数变化,遇到异常情况应及时采取措施。

4. 对于特殊地质条件如砂层、卵石层或岩层,应采用相应的辅助措施如预钻孔、水冲等方式降低沉桩阻力。

5. 安全生产是首要原则,施工全程应严格遵守安全操作规程,防范安全事故的发生。

四、结语综上所述,钢管桩施工是一个技术性、实践性极强的过程,只有全面掌握施工工艺,严格执行施工要点,才能确保工程质量,同时保证施工的安全高效进行。

在实际工程中,应结合具体项目特点和地质条件,灵活运用和创新施工技术,推动钢管桩施工技术的进步与发展。

钢管桩的施工方法

钢管桩的施工方法

钢管桩的施工方法
钢管桩的施工方法通常包括以下步骤:
1. 确定桩位和设计要求:根据设计要求和场地情况确定桩位,并确认钢管桩的直径、长度、材料和壁厚等参数。

2. 剖开地表:使用挖掘机等工具开挖桩基坑,确保坑底平整,同时保持坑壁的垂直度和坡度。

3. 安装钢管桩:将钢管桩逐节或整节安装到坑内,可以通过推打或挖掘机拔打等方式安装。

确保桩的垂直度和水平度,以及桩的变形和连接质量。

4. 辅助施工:在桩的顶部设置临时钢垫板,以保护桩顶,同时便于后续工序施工。

5. 底部处理:桩基施工完成后,进行底部处理,例如清理桩底杂物、填充沙浆或砂砾来调整桩基高程等。

6. 测试和验收:进行钢管桩的质量检测和承载能力测试,确保桩的质量和强度满足设计要求。

总之,钢管桩的施工需要仔细勘察和设计方案,并按照施工要求和规范进行操作,确保施工质量和安全。

具体的施工方法还需要根据具体项目和地质条件进行调整。

钢管桩工程施工流程

钢管桩工程施工流程

钢管桩工程施工流程一、前期准备1. 勘察设计:在开展钢管桩工程施工前,首先需要进行勘察设计工作。

勘察单位应根据设计要求,对工程地质条件、地形地貌、水文水质等进行详细勘察,并综合考虑各项因素,确定桩基的布设位置和数量。

2. 施工方案编制:根据勘察设计成果和工程要求,施工单位应编制桩基施工方案,并报相关部门审核确认。

施工方案应包括桩基类型、桩基布设位置、桩基施工工艺流程等内容,确保施工过程中的整体实施计划。

3. 设备准备:施工单位需根据设计要求和施工方案,准备好必备的施工设备和工具。

主要包括挖掘机、钻孔设备、钢管桩管等工具设备,保证施工过程中的设备使用正常。

4. 人员培训:施工单位应组织施工人员进行相关培训,包括安全防护知识、施工工艺要求等方面。

确保施工人员具备相应的操作技能和安全意识,保障施工过程的顺利进行。

二、桩基设计1. 桩基类型选择:根据工程要求和场地条件,确定适合的桩基类型。

常见的钢管桩类型包括沉孔灌注桩、灌注桩、摩擦桩等。

根据场地土质条件和承载力要求,选择最合适的桩基类型。

2. 桩基布设位置:桩基设计中应确定桩基布设位置,合理分布桩基数量和间距,确保桩基的承载性能和稳定性。

布设位置应符合设计要求,保证桩基在承受荷载时的均匀分布。

3. 桩基长度设计:桩基设计中需确定桩基长度,根据承载力要求和土层情况,确定桩基的有效长度。

桩基长度应能够满足工程要求,确保桩基在承受荷载时的稳定性和安全性。

三、桩基施工1. 孔洞开挖:首先需进行孔洞开挖工作。

根据设计要求和施工方案,使用挖掘机等设备进行孔洞开挖,确保孔洞的形状和尺寸符合设计要求。

2. 钢管安装:在孔洞开挖完成后,需要进行钢管的安装工作。

将已预制好的钢管桩管沿孔洞下放至设计标高,确保钢管的垂直度和水平度。

3. 灌注混凝土:完成钢管安装后,进行混凝土灌注工作。

通过泵车将混凝土灌入钢管中,填满孔洞空间并形成一体,确保钢管桩的承载性能和稳定性。

4. 拔管施工:在混凝土充填完成后,对钢管进行拔管工作。

钢管桩基础施工工艺流程

钢管桩基础施工工艺流程

钢管桩基础施工工艺流程一、施工前准备在进行钢管桩基础施工之前,需要做好一系列的准备工作,包括勘察设计、材料采购、设备准备等。

1. 勘察设计:根据工程的要求,进行地质勘察和设计计算,确定桩的类型、数量、直径和长度等参数。

2. 材料采购:根据设计要求,采购所需的钢管和桩头等材料。

3. 设备准备:准备好各种施工设备,如挖掘机、起重机、钢管桩打桩机等。

二、施工现场布置在施工现场进行布置,确保施工的顺利进行。

1. 地面平整:清理施工现场,确保地面平整,并进行必要的场地围护。

2. 安装导杆:根据设计要求,在桩位上安装导杆,用于指导钢管桩的安装。

3. 安装打桩机:将打桩机安装在导杆上,调整好位置和角度,保证钢管桩的垂直度。

三、钢管桩施工进行钢管桩的施工,包括挖孔、安装钢管桩和钢筋绑扎等步骤。

1. 挖孔:根据设计要求,在导杆的指导下,使用挖掘机进行孔的挖掘。

挖孔的深度和直径要符合设计要求。

2. 清理孔底:使用吹扫机或吸尘器清理孔底,确保孔底干净。

3. 安装钢管桩:将预制好的钢管放入孔内,通过打桩机将钢管逐渐打入地下。

4. 检查钢管桩:使用水平仪等工具检查钢管桩的垂直度和偏斜情况,必要时进行调整。

5. 钢筋绑扎:在钢管桩的顶部安装钢筋,根据设计要求进行绑扎。

四、桩头施工完成钢管桩的施工后,进行桩头的施工,包括桩顶切平、打入混凝土和养护等步骤。

1. 切平桩顶:使用切割机将钢管桩顶切平,确保桩顶平整。

2. 打入混凝土:将混凝土通过泵送机或人工的方式,逐渐灌入钢管桩内,同时进行振捣和充实。

3. 养护:对刚刚灌入的混凝土进行养护,保持一定的湿度和温度,确保混凝土的强度发展。

五、验收和收尾完成桩基施工后,进行验收和收尾工作,确保施工质量。

1. 桩基验收:根据相关标准和规范,进行桩基的验收,检查桩的垂直度、偏斜度和强度等指标。

2. 收尾工作:清理施工现场,恢复原状,进行桩基资料的整理和归档。

以上就是钢管桩基础施工的工艺流程。

直径100钢管桩施工工艺

直径100钢管桩施工工艺

直径100钢管桩施工工艺
1. 确定施工的场地和位置,需要进行现场勘测和排除障碍物。

2. 准备工作:选择适当的直径和长度的钢管桩,钢管壁厚一般为8-12mm,采用圆形钢管。

3. 钢管桩的预处理:如果是在海边进行施工,需要对钢管桩的部分进行热浸镀锌减少腐蚀,同时也可以对管道进行防腐措施。

4. 初步安装:在地面或者桩基平台上将钢管桩先进行起立或固定,然后平整并使用轴心线宽度以及平行等措施进行定位。

5. 设备安装:在钢管桩头部进行安装工作,可以新开口或者旧口进行封闭,开口的尺寸可以进行设置。

6. 桩杆加长。

起始高度不到项目所需高度时,需在现有部分上加接已热处理好的枪管,给予锤击加固,锤击马力需按设计提供的最大锤击马力进行。

7. 施工过程中,钢筋、网筋、空心方钢等应尽可能避开桩身,以免损坏钢管桩。

8. 安装过程中要注意斜度和偏差,保持管道的预定位置和标高。

如果出现偏差,应及时进行调整。

9. 钢管桩的切断硬度较高,通常可以使用热融切割机进行切割。

10. 完成安装后进行回填和压实,以保证管道的稳定和可靠性。

11. 最后进行检查和验收,确保安装质量符合设计要求。

钢管桩施工方案

钢管桩施工方案

钢管桩施工方案钢管桩是一种常用于土建工程中的基础施工材料,它的安装与施工对于工程的稳定性和安全性具有重要的影响。

本文将探讨钢管桩的施工方案,包括前期准备、施工步骤和注意事项等内容。

一、前期准备在进行钢管桩施工之前,需要进行一系列的前期准备工作。

首先,需要对工程场地进行勘察和测量,以确定钢管桩的位置、长度和直径等参数。

其次,还需根据工程设计要求,购买符合标准的钢管桩和相关配件,如锤头和导管等。

二、施工步骤1. 地面预处理:在进行钢管桩施工前,需要对地面进行预处理,以确保施工的顺利进行。

预处理包括清除地面上的杂物和障碍物,使施工区域清晰明确。

2. 钢管桩的安装:首先,将钢管桩按照设计要求的位置进行布置,确保其垂直度和水平度。

然后,采用导管和锤头等设备,将钢管桩逐级安装到设计深度,同时要注意对桩基的承载力进行合理控制。

3. 钢管桩的固定:在安装完钢管桩后,需要进行固定操作,以增加其稳定性。

一种常用的固定方式是通过注入混凝土来增加桩体的抗拔能力,同时还可以通过添加锚杆等辅助设置,提高桩基的承载能力。

4. 钢管桩的检测:安装完毕后,需要对钢管桩进行质量检测,以确保施工的合格性和安全性。

常用的检测方法有静载试验和动载试验等,通过观测钢管桩的变形和承载性能等指标,来评估其稳定性和质量。

三、注意事项1. 安全第一:钢管桩的施工过程中,安全永远是第一位的。

施工人员应严格遵守相关的安全规定,使用符合标准的个人防护装备,保证自身的安全。

2. 施工质量控制:钢管桩的施工质量是保证工程稳定和安全的关键。

在施工过程中,要严格按照设计要求进行操作,确保每一道工序的合理性和准确性。

3. 环境保护:在施工过程中,要注重环境保护,避免造成土壤污染和水体污染等问题。

合理使用和处理施工材料,做到“绿色施工”。

总结起来,钢管桩施工是一项需要精心计划和操作的工程工作。

通过合理的前期准备、详细的施工步骤和注意事项的遵守,可以确保钢管桩的安装质量和施工安全。

钢管桩施工

钢管桩施工

6.2.1钢管桩施工
1、定位:由测量人员按施工图纸给定桩位,用全站仪根据基准点配合钢尺给定。

2、机械成孔:钢管桩成孔直径为130mm,间距为500mm,嵌固深度为2000mm。

机械成孔采用跳跃式成孔,跳跃间距为1.50m,待钢管桩水泥浆浇注后方可进行两侧钢管桩成孔施工,成孔过程中要严格控制垂直度,保证垂直度控制在3%以内。

3、钢管制作安装
1)制作:直径89mm壁厚4mm的钢管,在钢管底部1000mm范围内梅花型布置直径为10mm间距为200mm的小孔,钢管的接头部位内嵌直径83mm长150mm 的钢管,满焊。

2)安装:利用汽车吊(或挖掘机)平稳缓缓的放入孔内(防止钢管变形,撞坏孔壁造成的塌孔)
4、注浆:采用M30纯水泥浆、注浆方式:注浆时利用注浆管进行孔底注浆,注浆管距离孔底200-300mm,边灌注边拔注浆注浆导管,采用常压注浆,待孔口溢出纯水泥浆为止,保证钢管内水泥浆饱满,若发现钢管内缺浆现象应进行补浆。

钢管桩施工方案 图文

钢管桩施工方案 图文

钢管桩施工方案1. 概述本文档旨在介绍钢管桩施工方案。

钢管桩是一种常用的地基工程施工方法,主要用于加固和加强地基的承载力、稳定性和抗沉降能力。

本文将从施工前的准备工作、材料选用、施工步骤等方面进行介绍。

2. 施工准备2.1 现场勘察在进行钢管桩施工前,需要对现场进行详细的勘察和分析。

这包括地质勘察、地下管网勘察等。

地质勘察可以帮助我们了解地下土层的情况,确定钢管桩的设计参数;地下管网勘察则可以避免施工中的意外损伤。

2.2 设计方案依据现场勘察的结果,进行钢管桩的设计方案制定。

设计方案中需要包括桩的类型、直径、长度、间距等参数的确认,并结合具体情况进行施工方案的优化设计。

2.3 施工方案编制根据设计方案,制定详细的施工方案。

包括施工的先后顺序、设备材料的准备、施工方案的整体安排等。

3. 材料选用3.1 钢管选择钢管桩施工中,钢管的选择是十分重要的。

一般来说,钢管的材料要求具有较强的抗压、抗弯、抗震等性能。

选择合适的钢管,可以保证施工后的桩体具有良好的承载和稳定能力。

3.2 桩头和连接件选择钢管桩的桩头和连接件也需要进行合理选择。

桩头的选择需考虑与上部结构的连接方式,而连接件的选择需要保证连接牢固,避免在施工和使用过程中出现松动或失效的情况。

3.3 辅助材料在钢管桩施工中还需要使用一些辅助材料,例如灌注料、水泥等。

这些材料的选用应根据具体的施工方案和设计要求进行确定。

4. 施工步骤4.1 地面准备工作在进行钢管桩施工前,需要进行现场的地面准备工作。

包括清理施工区域、标定桩位等。

4.2 钢管安装钢管桩的安装是钢管桩施工中的核心步骤。

安装过程中需要使用专用的施工机械将钢管穿过土层,直至达到设计要求的深度。

安装过程中需要控制钢管的垂直度和位置,避免出现倾斜或偏移等情况。

4.3 冲击和灌注钢管安装完成后,需要进行冲击和灌注工作。

冲击是指使用冲击器将钢管桩向下冲击,使其与土层充分嵌合。

灌注则是指将灌注料灌入钢管桩中,并采取适当的震动处理,使灌注料充分密实。

钢管桩的施工工艺流程

钢管桩的施工工艺流程

钢管桩的施工工艺流程
1. 钢管桩加工:钢管桩是根据需要制作的,因此需要进行预定尺寸、切断和焊接。

2. 钢板弯曲:现场施工一般现场弯管。

3. 安装驱动设备:按照设计图纸安装钢管桩驱动设备。

4. 钢管桩进场:确定钢管桩进场顺序和位置,采用起重机将钢管缓缓卸下。

5. 钢管桩驱动术:在钢管边界外开挖钢管直径的坑壑,在钢管之间预留超过50mm的缝隙,用驱动设备将钢管桩不断驱入,直至驱动桩内壁桩端的长度即开斗头处达到设计标高或施工标高。

6. 挖土清理:清除驱进钢管内部沉淀的泥土和装有碎石的坑底中心孔,扶正钢管桩,使其与桩长成30度内倾角。

7. 桩头处理:去除钢管桩端扣件保护帽,对桩头钻孔、切割处理,确保满足后续对桩头进行焊接的要求。

8. 钢管桩焊接:对连接在施工现场的钢管桩实行现场焊接。

9. 钢管桩切割:在达到设计标高或所需施工标高之后,用切割设备切割长度。

10. 桩顶水平控制:通过现场水平控制测量,确保钢管桩与最低点之间没有不在设计标高范围内的偏差。

11. 连续锚固:如需要进行桩顶锚固,则钻孔后灌浆固定。

12. 钢管桩检测:进行钢管桩检测,如超标,则重新钻孔和焊接。

钢管桩施工方案 图文并茂

钢管桩施工方案 图文并茂

钢管桩施工方案1. 简介钢管桩是一种常用的地基工程施工技术,用于稳定建筑物、桥梁、港口、道路等工程的地基。

本文将介绍钢管桩的施工方案。

2. 施工准备工作在开始施工钢管桩之前,需要做一些准备工作:•调查勘察:对施工地点进行勘察,确定地质情况、水位、土质等信息,为施工方案的设计提供依据。

•材料准备:准备好需要使用的钢管、桩头、连接件等施工材料,并进行质量检查。

•设备准备:准备好施工所需的起重机械、挖掘机、打桩机等设备,并进行检查和调试。

•施工人员:组织施工团队,确保有足够的工人来执行施工任务。

3. 施工步骤钢管桩施工一般分为以下步骤:3.1 钢管桩的安装1.确定钢管桩的位置和数量,根据设计要求,在地面进行标示。

2.使用挖掘机挖掘桩位,将土方清理至设计标高,保持桩周的工作平面。

3.2 桩基处理1.针对不同地质情况,采用相应的桩基处理措施,如在软土地区可采用静压桩进行加固。

2.将钢管套入挖掘好的桩位,垂直放置并锚固。

3.3 浇筑混凝土1.在钢管桩中注入混凝土,注入时需制定合适的注入速度和流量,确保混凝土充分填充钢管内部,并保证混凝土的质量。

2.确保混凝土浇注完毕后,对其进行养护,以保证桩身的强度。

4. 安全措施在钢管桩施工过程中,要注意以下安全措施:•工作人员应经过培训,并佩戴好头盔、安全鞋、手套等个人防护装备。

•施工现场应设置明显的安全标志,并划定安全区域,禁止无关人员进入。

•钢管桩施工设备应定期检查和维护,确保其正常工作状态。

•在钢管桩施工时,应严格按照施工方案进行操作,避免出现意外事故。

5. 施工质量控制为确保钢管桩施工质量,需要进行以下控制措施:•施工过程中,定期对钢管桩的预埋混凝土进行抽样检测,检查其强度和质量是否符合要求。

•对每根钢管桩进行实际检测,检查其垂直度、直径、厚度等参数是否符合设计要求。

•桩基完成后,进行静载试验,通过加载一定荷载,检查其承载性能是否满足设计要求。

6. 施工注意事项•施工前需与周边建筑物和管线进行沟通,确保施工过程中不会对其造成影响。

钢管桩施工方案三篇

钢管桩施工方案三篇

钢管桩施工方案三篇篇一:钢管桩施工方案1、编制依据(1)《地下铁道施工及验收规程》GB 50299-1999(20XX版)(2)《建筑边坡工程技术规范》(GB50330-20XX)(3)《锚杆喷射混凝土支护规范》(GB 50086-20XX)(4)《城市轨道交通工程测量规范》GB 50308-20XX(5)《工程测量规范》GB 50026-20XX(6)《施工现场临时用电安全技术规范》JGJ 46-20XX2、工程概况******主体围护基坑长188.75m,宽20.9m~25.3m,基坑深度为16.7~25.1m,基坑底主要位于强风化~微风化层。

根据本站结构形式、场地条件及地质情况、周边环境特征,在车站308#~321#、140#~150#,B61#~B62#、2#~14#,B1#~B2#桩位置钢管桩进行边坡防护,钢管桩采用A108钢管,间距500mm,钢管桩内填充砂浆。

3、周边环境概况******位于XX,沿XX路呈东西向布置,车站南侧毗邻XX住宅小区,北侧紧靠XX 路快车道,车站东北角、西北角与西南角车站基坑位置距离主体围挡较近,为保证道路行车、行人安全,设置钢管桩进行边坡防护。

4、水文地质概况4.1 工程地质(1)场地地形及地貌条件拟建场地地形起伏较大,地势西高东低,地面高程5.9~12.8m。

车站西北侧临近住房公积金管理中心,北侧临近XX住宅小区,南侧临近XX住宅小区。

地面条件较为复杂。

场地地貌类型主要为剥蚀缓坡地貌。

(2)地层岩性场区第四系厚度3.40~5.40m,主要为第四系全新统人工填土层(Q/4ml/)及上更新统晚期陆相洪冲积层(Q/3al+pl/)。

基岩为中生代燕山晚期侵入岩闪长岩(δ/53/),受次生构造影响,部分钻孔中揭露有相应岩性的构造岩。

根据本次勘察揭示情况,本车站共揭示了7个岩土层,现按地质年代由新到老、青岛市区第四系标准地层层序自上而下分述如下:1)填土层(Q/4ml/)第①层、素填土褐色、黄褐色,稍湿,松散~密实,由黏土、粉质黏土、风化砂夹少量碎石等组成,局部夹有碎砖等,局部表层为约10Cm厚的水泥路面或沥青路面。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

三、围堰和钢平台施工:土石围堰:场地为浅水时,采用围堰筑岛。

根据水文地质资料及实测结果反映,骝岗涌特大桥20、21号桩位在河滩边,退潮位时,原地标高在水面以下0.3 m以内,高潮位时水不深且流速不大。

根据技术经济比较,宜采取围堰筑岛,岛面比在施工期间可能出现的最高水位高出1.0~1.5m。

围堰筑岛的施工顺序:围堰施工从上游开始进行,围堰外侧用土袋堆码1~1.5 m高;然后进行填土。

填土原则为:沿河堤向河中间逐步推进,将填筑料倒在露出水面的堰头上,顺坡送入水中,以免离析,造成渗漏,每层填地高度不超过2m。

初步填土完成后用PC200勾机压打钢板桩,钢板桩打入深度根据河床地质情况确定,保证围堰稳定,但是最小不小于7米;二次进行土袋堆码至堰顶,堆码时上下左右应错开,堆码整齐;再进行围堰填土直至设计标高。

填土时中间部分填片石及粘土,岛底涌床淤泥和软土应先挖除或用吸泥机具排除,以免筑岛围堰沉陷。

为防止河水浸入堰堤而造成围堰坍塌,土袋内2m范围用优质粘土加片石夯实。

围堰工作平台宽7 m,长度为32 m。

20、21号墩间用一条4.5 m宽的土石路连接,21、22号墩位用2.5 m宽钢便栈连接,23号墩与东岸用一条4.5m宽土石路连接。

骝岗涌水位受潮水影响,最大水深在3~5 m间。

采用Ф50cm钢管(壁厚8mm)桩间距为5~6m,其中最中间两排桩间距5.5m。

顺桥向布设2排钢管桩,总共设计14根钢管桩。

单桩入土深度计划8m,振动沉桩时根据实际情况确定打入深度,上部固定在平台梁上。

顺桥向用I36b工字钢作主梁,横桥向I28b工字钢作分配横梁,I28b工字钢间距为60cm沿横桥向布置。

其上铺设1cm厚钢板做面板。

桩基础施工期间正好为枯水季节,钢栈桥及钢平台顶面标高为:施工水位(4.6)+1.5m=+6.1m。

钢栈桥钢管桩用Ф30cm钢管做基础,振动沉桩时根据实际情况确定打入深度,横桥向设两排,纵向用I25b字钢做主梁,横向用I20b工字钢做次梁,间距0.8m.。

栈桥只做安装泵管和运送小型机具用。

钢平台的构造具体见附图:主桥水上钻桩施工平台结构示意图。

平台及栈桥施工前我们已报航道、海事、水利等有关部门审批,发布施工通告,设立相应通航、助航标志。

施工时及完成后在适当位置设立夜间警示灯,以引导过往船舶通行,确保过往船只的通航安全和施工安全。

a、钢管桩运输、堆放我们将由专业厂家加工的10米-20米长的Φ50cm的钢管桩,直接用船运至工地即可,根据现场施工进度组织分批运送至工地,避免钢管桩压船。

钢管桩运输过程堆放按沉桩顺序可采用多层叠放,各层垫木位于同一垂直面上,船上管桩的叠放层数不易超过三层,以保证行船安全。

钢管桩起吊、运输和堆存过程中须避免因碰撞等原因而造成管身变形的损伤。

注意在钢管桩沉放前再次检查管节焊缝。

b、钢管桩沉放沉放前先计算出每条钢管桩的坐标,在两岸大堤上针对各桩分别布置一条基线,基线上的每一个观测点用全站仪精确测量其坐标位置,并用水准仪测出其高程;然后计算出每一根桩上观测点的坐标及交会角,并汇总成表供观测沉桩使用。

沉放时在正面布置一台全站仪观测定位,侧面设置两台经纬仪校核。

钢管桩沉放使用45KW振动锤,能提供额定振动力为45t,可以满足本工程的要求。

起吊设备采用30t起重船。

起重船抛锚定位后,先期依靠钢管桩重力插入覆盖层中,上部用缆绳绑在吊船边,待桩身有一定稳定性后,再利用浮吊吊上振动沉桩机夹住钢管桩,开始振动沉桩机振动下沉钢管桩到位。

钢管桩逐排沉放,一排桩沉放完成后再移船至另一侧。

钢管桩沉放应注意:振动锤中心和桩中心轴应尽量保持在同一直线上;每一根桩的下沉应连续,不可中途停顿过久,以免土的摩阻力恢复,继续下沉困难。

沉放过程加强观测,钢管桩偏位不得大于10厘米,垂直度不得低于0.1%。

c、钢平台搭设钢管桩沉放完毕后,开始进行钻孔平台型钢布设,其具体步骤如下:各钢管桩在顺水流向适当位置开口,割平钢管桩头安装已拼接好的I45工字钢横梁,与钢管桩(开口)壁点焊→浇注各钢管桩桩头C15砼,使I45横梁嵌固在桩头中→安装I36工字钢分配纵梁,并与I45横梁焊接(设加劲板)→在“井”字梁上铺设δ=10mm厚钢板,加设安全栏杆。

平台施工开始时即设置航标,悬挂夜间红灯示警等通航导向标志,并打设钢管桩防撞墩,以策安全。

安全保证措施1、作业人员(1)进入施工现场的所有人员,必须正确穿戴好安全防护用品(安全帽、高处作业系好安全带)。

(2)重视施工全过程的安全控制,对全体职工进行高空施工安全知识教育,加强现场施工人员和机械设备的安全管理,对现场施工的防火、防爆、防台和防暑、防风、防雾等采取切实可行的安全防护措施。

(3)强化施工安全教育程序,贯彻落实安全生产方针,切实提高职工的安全素质和自我保护意识。

(4)教育广大职工严格执行国家和有关部门、铁道部安监站和建设单位及项目经理部的有关安全生产的各项规章制度进行现场操作。

(5)各工种和各道工序进入现场施工前,由技术主管、现场安全员组织学习各工种安全技术操作规程,详细研究施工过程中可能出现的安全隐患,制定出切实可行的安全防护措施,严格进行施工过程控制。

(6)各道工序开工前,对参加施工的人员进行严格的技术交底的同时,进行详细的安全交底。

必须做好班前安全讲话制度。

(7)加强职工的“三不伤害”安全意识教育(即:我不伤害自己,我不伤害别人,我不被别人伤害)。

(8)对所吊的构件重量进行严格的计算把关,合理调配机械设备和索具,严禁违章操作,对吊、索具进行经常检查,发现问题及时更换。

(9)施工现场进行起吊作业时,必须设立有操作证的人员专人采用有效信号指挥,起吊索具必须经常检查,不符合要求的及时更换。

(10)患有心脏病、高血压、癫痫病等不适合从事高处作业的人员,不能进行高处作业。

(11)正确使用工区配备的安全防护用品,高处作业正确使用安全带。

(12)特殊工种人员必须持证上岗。

2、施工机具、设备(1)在施工过程中各部门联合行动检查各项措施计划落实情况。

(2)切实做好特殊工种作业人员开工前的鉴定工作,核实操作证,杜绝无证上岗。

(3)现场上高的梯子不得缺档,不得垫高。

(4)现场的施工机具和设备必须设有安全操作规程牌,明确设备负责人,并做到安全设施齐备,装置齐全,严禁带病运转。

(5)施工现场的大型电器设备必须设置防雨棚,小型电器设备必须配备防雨罩,工作结束及时关闭电源,并必须设专人负责,现场专职安全人员现场监督,随时检查。

发现问题,及时督促作业队整改。

(6)起重设备必须具有安全检测合格证、安全使用证、各项限位、保险装置齐全有效,开工前必须进行严格的检查,合格方能开始现场作业。

3、施工用电(1)严格执行JGJ46-2005《施工现场临时用电安全技术规范》。

(2)对施工用电经常组织检查,检查包括:是否符合国家和地方有关部门的规定,线路运行情况,特别是在风雨季节更要随时检查漏电防护情况。

(3)电气设备要有完好的接地接零,一机一箱一闸一漏电器。

4、安全防护(1)施工中必须按施工组织设计要求设置各种安全防护设施,在危险部位根据现场实际增设防护设施。

(2)箱梁属于高空作业,必须设计安全通道供施工人员上下,设置工作平台供操作人员作业。

(3)桥面、移动模架或现浇支架工作面要设立安全围栏和醒目标志。

(4)模架支撑系统必须保证结构安全性,作业过程中有专人检查认证、交接、签字。

(5)箱梁施工中用到的各种电器设备和器具必须有合格有效的安全保护装置。

(6)为保证现场施工作业的连续性,各部作业人员在作业过程中必须密切配合,相互照应,发现安全隐患及时汇报。

不得违章作业,违章指挥,违反安全技术操作规程。

六、特殊工序安全保证措施1、支架搭设(1)承台顶表面平整,确保钢管立柱与承台接触面严密。

(2)钢管立柱与砂箱等连接件处焊接要牢固,焊缝要饱满。

(3)贝雷梁及其连接件的连接螺栓要拧紧,防止因螺栓松动降低结构物的使用强度。

(4)支架搭设必须严格控制贝雷梁顶面标高,确保模板安装精度。

(5)支架搭设及模板拼装完成后要组织人员进行验收。

首孔砼梁灌注前,必须对搭设好的支架进行加载预压,消除非弹性变形,准确掌握弹性变形,以调整模板线型,保障砼梁顶标高正确,满足轨道精度标准。

2、钢筋制作、绑扎(1)钢材、半成品等应按规格、品种分别堆放整齐,制作场地要平整,工作台要稳固,照明灯具必须加网罩。

(2)拉直钢筋,卡头要卡牢,地锚要结实牢固,拉筋沿线2m区域内禁止行人。

(3)多人合运钢筋,起、落、转、停动作要一致,人工上下传送不得在同一垂线上。

钢筋堆放要分散、稳当,防止倾倒和塌落。

(4)在高空、箱梁内绑扎钢筋和安装骨架,须搭设脚手架和马道。

3、浇筑箱梁施工(1)施工前,模架周边、端部必须搭设好作业平台,加设安全网。

(2)在箱梁上施工,应遵守高处作业有关规定和施工组织设计的要求。

(3)箱梁上应根据测算规定人员荷载和堆放材料的限量标准。

材料要均匀摆放,不得多人聚集一处。

操作平台的水平度、倾斜度应经常检查,发现问题应及时采取措施。

(4)夜间施工应有足够的照明,在人员上下及运输过道处,均应设置固定的照明设施。

(5)主要机具、电器、运输设备等,应定机定人,严格执行交接班制度。

接班时必须对机具检查一次,并做好记录。

4、振捣器安全操作规程(1)详细了解施工技术要求,选择与之相适应的振捣器。

(2)使用电动直接式振捣棒时,应注意检查电源、电压。

(3)操作电动振捣器的人员必须穿绝缘靴、带绝缘手套。

(4)作业时不得强拽电缆,不得用软轴拖拉机具设备。

5、高空作业(1)从事高空作业人员,定期进行体格检查,凡不适宜高空作业的人员,不得从事此项工作。

作业人员拴安全带、戴安全帽、穿防滑鞋。

(2)高空作业人员应配给工具袋。

小型工具及材料应放入袋内,较大的工具,拴好保险绳。

不得随手乱放,防止堕落伤人,严禁从高空向下乱扔乱丢。

(3)双层作业或靠近交通要道施工时,设置必要的封闭隔离措施或设置防护人员及有关施工标志。

6、预应力施工(1)预应力钢绞线下料在清理干净的硬化场地进行。

场地内严禁动用电焊设备,防止电焊弧击伤钢绞线,造成钢绞线在张拉时断裂伤人。

(2)夹片、锚具进场后仔细检查夹片、锚具的硬度和圆锥度以及夹片有无裂纹、有无锈蚀现象,以保证夹具具有足够的自锚能力,防止夹片、锚具弹出伤人。

(3)采用油顶、油表相互匹配的预应力张拉施工设备,在使用一定时间或次数后及时校验,防止因油顶、油表不匹配造成张拉力控制不准确,产生安全事故。

(4)锚垫板安装角度位置严格按设计要求,并采取锚筋与粱体钢筋焊接的方法确保锚垫板角度、位置准确。

以防应力过大,造成锚垫板松动,造成预应力施工安全事故。

(5)在张拉施工时,精确调整油顶位置确保油顶、工具锚、锚具、锚垫板位于同一条线上,确保预应力施工安全。

相关文档
最新文档
