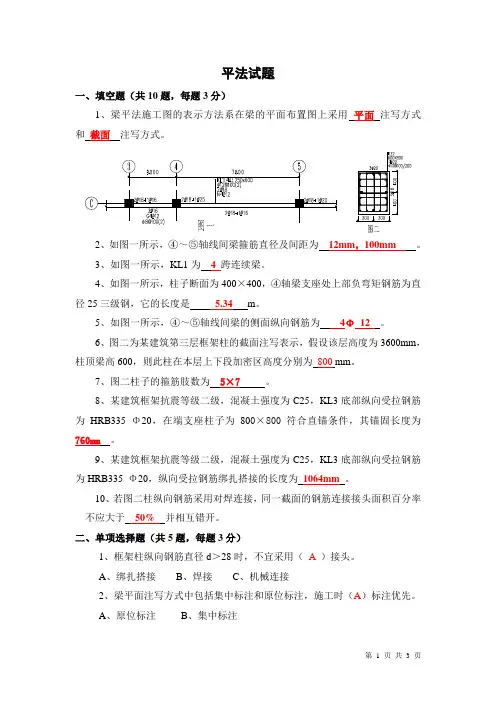

平法试题(答案) 2

平法试题一、填空题(共10题,每题3分)1、梁平法施工图的表示方法系在梁的平面布置图上采用平面注写方式和截面注写方式。
2、如图一所示,④~⑤轴线间梁箍筋直径及间距为12mm,100mm 。
3、如图一所示,KL1为 4 跨连续梁。
4、如图一所示,柱子断面为400×400,④轴梁支座处上部负弯矩钢筋为直径25三级钢,它的长度是 5.34m。
5、如图一所示,④~⑤轴线间梁的侧面纵向钢筋为4Φ12 。
6、图二为某建筑第三层框架柱的截面注写表示,假设该层高度为3600mm,柱顶梁高600,则此柱在本层上下段加密区高度分别为800 mm。
7、图二柱子的箍筋肢数为5×7。
8、某建筑框架抗震等级二级,混凝土强度为C25,KL3底部纵向受拉钢筋为HRB335 Φ20,在端支座柱子为800×800符合直锚条件,其锚固长度为760mm。
9、某建筑框架抗震等级二级,混凝土强度为C25,KL3底部纵向受拉钢筋为HRB335 Φ20,纵向受拉钢筋绑扎搭接的长度为1064mm。
10、若图二柱纵向钢筋采用对焊连接,同一截面的钢筋连接接头面积百分率不应大于50% 并相互错开。
二、单项选择题(共5题,每题3分)1、框架柱纵向钢筋直径d>28时,不宜采用(A)接头。
A、绑扎搭接B、焊接C、机械连接2、梁平面注写方式中包括集中标注和原位标注,施工时(A)标注优先。
A、原位标注B、集中标注3、图三为某三跨连续梁的支座断面和跨中断面图,下列集中标注表达正确的是(B)4、梁的上部有四根纵筋(Φ代表二级钢筋),2Φ25放在角部,2Φ12放在中部作为架立筋,在梁支座上部应注写为( B )A、2Φ25+2Φ12B、2Φ25+(2Φ12)C、2Φ25;2Φ125、梁的支座下部钢筋两排,上排2Φ22,下排4Φ25,在梁支座上部应注写为( C )A、2Φ22+4Φ25B、2Φ22+4Φ25 4/2C、2Φ22+4Φ25 2/4三、判断题(共10题,每题2分)1、相交的主次梁中,次梁断面的下部筋应放置在主梁下部筋之上。
平法复习题

《平法》期末复习题班级学号姓名一、选择题1. 当结构所处的环境类别为一类、混凝土强度等级为C20时,梁的保护层厚度为。
A.15 ;B.20;C. 25;D. 30。
2.当结构所处的环境类别为一类、混凝土强度等级为C25 时,梁、柱的箍筋和构造钢的保护层厚度不应小于。
A.10 ;B.15;C. 20;D. 25。
3.当结构所处的环境类别为二( a)类、混凝土强度等级为 C25时,板、墙中的分布钢筋的保护层厚度不应小于。
A.10 ;B.15 ;C. 20 ;D. 25 。
4.在任何情况下,梁的锚固长度不得小于。
A.150mm;B.250mm ;C. La;D. LaE。
5.某框架梁的支座负筋,采用搭接接长,其搭接接头面积百分率为30%,则其搭接长度修正系数取。
A.1.2 ;B.1.3 ;C. 1.4 ;D. 1.6 。
6.在任何情况下,受拉钢筋的搭接长度不得小于。
A.250mm;B.300mm ;C. lla;D. llaE。
7.某结构屋面构架梁,若其砼强度等级为 C30,则其受力筋保护层厚度最小可以取。
A.15 ;B.20;C. 25;D. 30。
8.某梁上部纵筋为 2C20+2C18,若在某位置其 2C20钢筋在同一位置搭接,则其搭接接头面积百分率应取。
A.25%;B.50%;C.100% ;D. 以上都不正确。
9. 表示框架梁第 1 号, 4 跨,无悬挑。
应该是:。
A.KL1(4A) ;B.KL1(4B) ;C.KL1(4) ;D.KZL1(4)。
10.表示第 3 层的第 1 号悬挑梁。
应该是:。
A.XL3(1) ;B.XL1(3);C.XL1 ;D.XL3 。
11.加腋梁截面尺寸标注300x700Y400x250,表示:。
A. 腋长 300;B. 腋长 700;C. 腋长 400;D.腋长 250。
12.图集 03G101-1 规定,当梁腹板高度≥须配置梁侧构造钢筋,其规格与根数应符合规范规定。
平法识图期末考试详解

2015年7月《平法识图》期末考试试卷10.板开洞在 情况下需要设补强筋,根数为每边至少 根且不小于被切断钢筋的11.板上部钢筋伸入端支座的锚固长度为12. 在抗震框架柱中,纵筋的接头位置应 ,在同一截面的纵筋接头的百分率不得超过 ,La ,下部纵筋深入支座5d12d 锚固 4跨,一端有悬挑。
180度弯钩,其平直长度为6.25d h=xxx 表示板带宽、b=xxx 表示板带厚)度弯钩,单个弯钩长度为( ).C.135,6.25dD.180,6.25d)C.框支梁D.悬挑梁2 ф 22+(4 ф 12),请问括号内的标注表示梁A.箍筋 B.下部纵筋 C.支座负筋 D.架立筋4.对于梁宽是300mm 的梁,侧面纵向构造钢筋的拉筋直径一般为( )mmA. 6B.8C.10D.125.某框架截面尺寸300×600mm,四级抗震,该梁的箍筋加密区长度为()(A)500 (B)900 (C)1200 (D)无法确定6.框架梁顶部第二排非贯通纵筋的截断点应在距柱边不小于ln/4处,其中ln是指()。
A、该跨梁两端轴线之间的距离B、该跨梁两端柱子中心之间距离C、该跨梁净距D、都不是7.框架梁侧面配置的纵向构造钢筋间距a应满足()。
A、a≦100mmB、a≦200mmC、a≦250mmD、a≦300mm8.平法表示中,若某梁箍筋为Φ8@100/200(4),则括号中4表示()。
A、箍筋为四肢箍B、四根箍筋间距200C、四根箍筋加密D、四根Φ8的箍筋9.抗震箍筋的弯钩构造要求采用135度弯钩,弯钩的平直段取值为:()A、10d 85mm中取大值B、10d 75mm中取大值C、12d 85mm中取大值D、12d 75mm中取大值10.架立钢筋同支座负筋的搭接长度为:()A、15dB、12dC、150D、25011.11G101-2中共有几组,每组多少种类型楼梯()A.二组,第一组6类、第二组5类B.二组,第一组5类、第二组6类C.三组,第一组5类、第二组4类、第三组2类D.三组,第一组5类、第二组3类、第三组3类12.柱的第一根箍筋距基础顶面的距离是()A、50mmB、100mmC、箍筋加密区间距D、箍筋加密区间距1/213.中柱顶层节点构造,当不能直锚时需要伸到节点顶后弯折,其弯折长度为()A、15dB、12dC、150D、25014.当柱变截面需要设置插筋时,插筋应该从变截面处节点顶向下插入的长度为:( )A、1.6LaeB、1.5LaeC、1.2LaeD、0.5Lae15.梁下部不伸入支座钢筋在什么位置断开()A、距支座边0.05LnB、距支座边0.5LnC、距支座边0.01LnD、距支座边0.1Ln四、问答题(共 20分)1.某砼构件根据图集 04G101-3 规定,按平面注写中的集中标注如下,试述各参数含义。
平法识图与钢筋翻样期末考试试卷A

2018—2019学年第一学期《平法识图与钢筋计算》期末考试试卷(A)考试时间:90分钟考试形式:闭卷班级:姓名:学号:评分:一、填空题(每空2,共10分)1、除总平面图和标高以为单位外,其余均以为单位。
2、梁的截面尺寸,当为等截面梁时,用b*h表示,其中b表示梁截面,h表示梁截面。
3、钢筋工程施工图中,定位轴线是用来确定房屋和的线。
4、钢筋弯曲45°时,量度差值为 d;弯曲180°时,量度差值为 d。
二、选择题(每空2分,共20分)1.在钢筋混凝土构件代号中。
“QL”是表示( )。
A.圈梁B.过梁C.连系梁D.基础梁2.在施工图中,B代表 ( )。
A.板B.柱C.梁D.空心板3.建筑工程施工图上的单位,总平面图和标高是以( )单位。
A. mB.mmC.cmD.10m4.在柱中,标注φ10@100/250,表示的是箍筋( ) 。
A.为HPB300级钢筋,直径为10mm,加密区箍筋间距为100mm,非加密区箍筋间距为250mm。
B.为HPB300级钢筋,直径为10mm,加密区箍筋间距为250mm,非加密区箍筋间距为100mm。
C. 为HPB300级钢筋,直径为10mm,加密区箍筋间距为250mm,非加密区箍筋间距为250mm。
D. 为HPB300级钢筋,直径为10mm,加密区箍筋间距为100mm,非加密区箍筋间距为100mm。
5. 在柱中,标注φ10@100,表示的是箍筋( ) 。
A.为HPB300级钢筋,直径为10mm,柱全高箍筋间距均为100mm。
B. 为HPB300级钢筋,直径为10mm,柱加密区箍筋间距均为100mm。
C. 为HPB300级钢筋,直径为10mm,柱非加密区箍筋间距均为100mm。
D. 为HPB300级钢筋,直径为10mm,柱非加密区箍筋间距均为200mm。
6. 悬挑构件的主筋布置在构件的()A.下部B.上部C.中部D.没有规定7. 放大样一般按()比例对钢筋或构件进行放样A.1:5B. 1:10C.1:100D.1:18. 一教学楼平面轮廓尺寸为80m*20m,其场地平整工程量为()M²。
平法期末试卷

一、单项选择题(本题共计20分,每题2分)1.某框架三层柱截面尺寸300×600 mm 2,柱净高 3.6m,该柱在楼面处的箍筋加密区高度应为()。
(A)400 (B)500 (C)600 (D)7002.框架梁侧面配置的纵向构造钢筋间距a应满足()(A)a≤100 mm (B)a≤150 mm (C)a≤200 mm (D)a≤250 mm3.板块编号中XB表示?()A、现浇板B、悬挑板C、延伸悬挑板D、屋面现浇板4.任何情况下,受拉钢筋搭接长度不得小于()A、200mmB、250mmC、300mmD、350mm5.梁下部不伸入支座钢筋在什么位置断开()A、距支座边0.05LnB、距支座边0.5LnC、距支座边0.01LnD、距支座边0.1Ln6.当直形普通梁端支座为框架梁时,第一排端支座负筋伸入梁内的长度为:()A、1/3LnB、1/4LnC、1/5LnD、1/6Ln7.板块编号中XB表示?()A、现浇板B、悬挑板C、延伸悬挑板D、屋面现浇板8.某框架柱截面钢筋布置如下,请选择钢筋布置最合理的是()。
9.某框架底层柱如图所示,柱截面尺寸300*500 mm2,该柱在基础顶面处的加密区高度应为()。
A、500mmB、1000mmC、1500mmD、2000mm10.某框架梁截面尺寸300×500mm,三级抗震,该梁的箍筋加密区长度为()。
A、300mmB、500mmC、750mmD、1000mm二、填空题(本题共计15分,每空1分)1.梁集中标注的必注项包括 、 、 、 、 、 。
2.梁的原位标注包括 、 、 。
3.在集中标注表达梁的通用数值,原位标注表达梁的特殊数值, 取值优先4.如果框架梁的某一支座左边标注了,而支座的右边没有标注,则认为支座两边的标注是一致的。
这种原则我们称为 。
5.架立筋的根数= 。
6.抗震框架梁下部纵筋在中间支座内,是进行 ,而不是进行钢筋连接。
7.已知某框架抗震设防等级为一级,当框架梁截面高度为700mm 时,其梁端箍筋加密区最小长度为 。
大一平法识图试题及答案

大一平法识图试题及答案一、选择题(每题2分,共20分)1. 平法图的全称是()。
A. 平面投影法B. 平面几何法C. 平面布置法D. 平面分析法答案:A2. 平法图的主要用途是()。
A. 建筑设计B. 施工图绘制C. 结构设计D. 施工管理答案:C3. 以下哪个选项不是平法图的组成部分()。
A. 总平面图B. 建筑平面图C. 建筑立面图D. 建筑剖面图答案:A4. 平法图中,表示建筑物高度的线是()。
A. 定位轴线B. 标高线C. 轮廓线D. 投影线答案:B5. 在平法图中,建筑物的宽度通常由()表示。
A. 定位轴线B. 标高线C. 轮廓线D. 投影线答案:A6. 平法图中,表示建筑物长度的线是()。
A. 定位轴线B. 标高线C. 轮廓线D. 投影线答案:A7. 平法图中,表示建筑物深度的线是()。
A. 定位轴线B. 标高线C. 轮廓线D. 投影线答案:A8. 平法图中,表示建筑物层数的线是()。
A. 定位轴线B. 标高线C. 轮廓线D. 投影线答案:B9. 平法图中,表示建筑物朝向的线是()。
A. 定位轴线B. 标高线C. 轮廓线D. 投影线答案:C10. 平法图中,表示建筑物内部结构的线是()。
A. 定位轴线B. 标高线C. 轮廓线D. 投影线答案:A二、填空题(每题2分,共10分)1. 平法图中的定位轴线通常用________表示。
答案:细实线2. 平法图中的标高线通常用________表示。
答案:粗实线3. 平法图中的轮廓线通常用________表示。
答案:虚线4. 平法图中的投影线通常用________表示。
答案:点划线5. 平法图中的建筑物层数通常用________表示。
答案:数字三、简答题(每题5分,共20分)1. 简述平法图的作用。
答案:平法图是用于表达建筑物结构和构造的一种图示方法,它通过简化的符号和线条来表达建筑物的平面、立面和剖面信息,以便于施工人员理解和实施。
2. 描述平法图中定位轴线的作用。
平法考试题目

平法考试题目钢筋考试试题(一)项目名称:姓名:一、单项选择题(每空5分,共30分)1、直径1200的混凝土圆柱,每层柱净高4200,一层梁高750,无其它特殊要求的情况下,第一个加密区长度()A、1800B、1400C、700D、该柱为短柱,通长加密2、L7(8B)表示()A、7号非框架梁,8跨,其中两跨为悬挑梁B、7号非框架梁,8跨,两端为悬挑梁,悬挑梁不计入8跨内C、7号连梁,8跨,其中两跨为悬挑梁D、7号连梁,8跨,两端为悬挑梁,悬挑梁不计入8跨内3、框架柱纵向钢筋直径(),以及偏心受拉柱内的纵筋,不宜采用绑扎接头。
A、d>20B、d≮20C、d>28D、d≮284、锚入承台内的柱钢筋纵向长度1800mm时,应设置()个箍筋。
2A、2B、3C、4D、55、650×550,净高5700的混凝土柱,梁高800,在无其它特殊要求的情况下,第二个加密区长度为()。
A、500B、950C、1800D、27006、当柱纵筋采用搭接时,柱纵筋搭接长度范围内的箍筋间距说法正确的是()。
A、箍筋不用加密B、应按≦5d(d钢筋较大直径)及≦100的间距加密C、应按≦5d的间距加密,d钢筋较小直径D、应按≦5d(d钢筋较小直径)及≦100的间距加密二、不定项选择题(每空4分,错选不得分,对选一项加一分,共20分)1、平法施工图制图规则中,柱的注写方式有(),梁的注写方式有(),剪力墙的注写方式有()。
A、集中标注B、原位标注C、截面注写D、列表注写2、钢筋保护层和()有关3A、环境类别B、结构部位C、混凝土强度D、使用年限3、边角三级抗震柱的钢筋采用柱锚梁方式施工时,以下柱外侧纵筋锚固长度达标的选项有()。
A、从梁底开始计算达到1.5la EB、从柱顶开始计算达到1.5la EC、当柱顶水平弯折段位于顶部第一层时,全部伸至柱内边后向下弯折8dD、当柱顶水平弯折段位于顶部第二层时,全部伸至柱内边二、判断题(对的打R,错的打W,每题2分,共10分)1、柱钢筋的保护层厚度是从柱纵向受力钢筋的中心到柱边的距离。
平法识图考试题及答案

平法识图考试题及答案一、单选题(每题2分,共20分)1. 平法识图中的“平法”是指什么?A. 一种绘图方法B. 一种计算方法C. 一种测量方法D. 一种建筑施工方法答案:A2. 下列哪项不是平法识图的基本要素?A. 比例B. 尺寸C. 符号D. 颜色答案:D3. 在平法识图中,比例尺的作用是什么?A. 表示实际尺寸B. 表示图示尺寸C. 表示图示与实际的比例关系D. 表示材料的规格答案:C4. 符号“⊕”在平法识图中通常表示什么?A. 圆形B. 正方形C. 圆形孔D. 正方形孔答案:C5. 平法识图中的尺寸标注通常包括哪些内容?A. 长度B. 宽度C. 高度D. 所有以上答案:D6. 以下哪个不是平法识图中常见的标注方法?A. 线性标注B. 角度标注C. 面积标注D. 体积标注答案:D7. 在平法识图中,尺寸线的作用是什么?A. 表示材料的厚度B. 表示图示与实际的比例关系C. 表示尺寸的具体数值D. 表示图示的轮廓答案:C8. 平法识图中的“图例”通常包含哪些信息?A. 符号的含义B. 材料的规格C. 施工的步骤D. 所有以上答案:A9. 在平法识图中,使用虚线表示什么?A. 隐藏线B. 可见线C. 轮廓线D. 辅助线答案:A10. 平法识图中的“索引线”的作用是什么?A. 指示具体位置B. 表示尺寸的具体数值C. 表示图示的轮廓D. 表示材料的规格答案:A二、多选题(每题3分,共15分)1. 平法识图中,以下哪些是常见的图示符号?A. “⊕”B. “▬”C. “▲”D. “∟”答案:A, B, C, D2. 在平法识图中,比例尺的使用可以带来哪些好处?A. 方便计算B. 方便绘图C. 方便理解D. 方便施工答案:A, B, C, D3. 平法识图中,尺寸标注的作用包括哪些?A. 指导施工B. 指导设计C. 指导材料采购D. 指导预算编制答案:A, B, C, D4. 在平法识图中,以下哪些是常见的标注方法?A. 线性标注B. 角度标注C. 面积标注D. 体积标注答案:A, B5. 平法识图中,图例的作用包括哪些?A. 说明符号含义B. 说明材料规格C. 说明施工步骤D. 提供参考信息答案:A, B, D三、判断题(每题1分,共10分)1. 平法识图中的“平法”是指一种测量方法。
建筑平法试题

建筑专业《平法识图》期末考试试题本卷供班级使用命题校对:一、填空:(每空2分,共20分)1、平法在注写柱箍筋时应包括钢筋级别、直径、间距。
2、当两向轴网正交布置时,图面从左至右为 x 向,从下至上为 y 向。
3、板块集中标注的内容为:板块编号、板厚、贯通纵筋,以及当板面标高不同时的标高高差。
4、暗梁平面注写包括暗梁集中标注、暗梁支座原位标注两部分内容。
二、选择题:(每空2分,共20分)1、贯通纵筋在板块的注写以B代表()A、上部B、下部C、中部D、侧面2、板中的钢筋标注方法可以分为:传统标注和平法标注,其中在传统标注表示贯通纵筋时,如图1所示,表示的是板的()钢筋图1A.上部通长筋B. 下部通长筋C.端支座负筋D.架立筋3、当梁腹板高度hw≥( )时需配置纵向构造钢筋A、 100mmB、 250mm C 、350mm D、450mm4、框架梁上部纵筋不包括()A、上部通长筋B、支座负筋C、架立筋D、腰筋5、下列筋不是板内钢筋的是()A、受力筋B、负筋C、负筋分布筋D、架立筋6、框架梁侧面受扭筋称为什么()A、上部通长筋B、支座负筋C、架立筋D、腰筋7、板块编号中XJB表示A、箱基板 B、悬挑板 C、现浇板 D、屋面现浇板8、图中填写集中标注空格内的数据为400,300/200/600 700, 600/200/300C. 700/400, 600/200/300D. 400/700, 300/200/6009、梁板式筏形基础板的第一根钢筋距基础梁边距离为A、sB、s/2 且不大于75C、s/3且不大于75D、s/410、图所示的条形基础的代号是A、TJBpB、TJBjC、 TJLp D 、TJLj三、判断题:(每空2分,共12分)1、φ10@100/200(4)表示箍筋为一级钢,直径为10,加密区间为100,非加密区为100,均为四肢箍。
()A、正确B、错误2、悬挑梁下部纵筋锚入支座15d( )A、正确B、错误3、当某跨梁原位标注的箍筋规格或间距与集中标注不同的时候,以集中标注的数值为准A、正确B、错误4、L aE是弯锚长度标准A、正确B、错误5、等腰三桩承台受力钢筋以“Δ”打头注写底边受力钢筋+对称等腰斜边受力钢筋×2()A、正确B、错误6、当某跨梁原位标注的箍筋规格或间距与集中标注不同的时候,以原位标注的数值为准A、正确B、错误四、识图部分:(每空3分,共48分)1、2、答案填在图上1、挑梁构造2、附加箍筋、吊筋构造3、楼梯平面图1、楼层平台宽 1785 ,层间平台宽 1785,梯板宽 3080 。
平法识图期末考试

2015年7月《平法识图》期末考试试卷班级学号姓名一、填空题(每空1 分,共25 分)1.框架柱纵向钢筋直径时,不易采用绑扎搭接。
2. 已知某框架抗震设防等级为三级,当框架柱截面为750×700,柱净高H n为3600时,柱在楼面以上、梁底以下部位的箍筋加密区高度不小于mm。
3.已知某楼层框架KL截面尺寸300×500,一级抗,该梁的箍筋加密区最小长度为mm。
4. 任何情况,受拉钢筋的锚固长度不应小于mm。
任何情况,纵向受拉钢筋绑扎搭接长度不应小于mm。
5. 某圆柱箍筋为Lø10@100/200表示箍筋采用钢筋等级为级的箍筋,直径为mm,加密区间距mm,非加密区间距为mm。
6.在主次梁相交处常设置或,将其直接画在平面图中的上,用线引注。
7.在平面施工图上,板的上部钢筋用大写字母,下部钢筋用大写字母8.梁的平面标注包括集中标注和原位标注,原位标注包括和。
9.单向板的长短边之比,双向板的长短边之比10.板开洞在情况下需要设补强筋,根数为每边至少根且不小于被切断钢筋的11.板上部钢筋伸入端支座的锚固长度为12.在抗震框架柱中,纵筋的接头位置应,在同一截面的纵筋接头的百分率不得超过,二、判断题(每题 1分,共10 分)( )1.板的支座是梁、剪力墙时,其上部支座负筋锚固长度为La,下部纵筋深入支座5d 且至少到支座中心线。
( )2.梁的加密区位于支座两侧及支座内部( )3、抗震框架柱中柱的顶部纵筋均应锚入顶层梁中后水平弯折12d锚固( )4、抗震框架柱中纵筋采用绑扎搭接时,搭接长度范围内箍筋也应加密。
( )5、板中间支座筋的支座为混凝土剪力墙、砌体墙或圈梁时,其构造不相同( )6.抗震框架柱中,确定框架柱箍筋肢数时要满足对柱纵筋“隔一拉一”的要求( )7.KL4(5A)表示第5号框架梁,4跨,一端有悬挑。
( )8.梁的平面注写方式包括集中标注和原位标注,当集中标注与原位标注有冲突的时候按集中标注来施工( )9.当为HPB300光圆钢筋时,端部应设180度弯钩,其平直长度为6.25d( )10.无梁楼盖板的制图规则中:h=xxx表示板带宽、b=xxx表示板带厚三、选择题:(每题3分,共30 分)1.1.一级钢筋作为受力主筋时末端设置()度弯钩,单个弯钩长度为().A. 135,11.9dB.180,11.9dC.135,6.25dD.180,6.25d2.梁编号为WKL代表的是什么梁()A. 屋面框架梁B.框架梁C.框支梁D.悬挑梁3.在结构图中,梁的上方有这样的集中标注2 ф22+(4 ф12),请问括号内的标注表示梁的()A. 箍筋B.下部纵筋C.支座负筋D.架立筋4.对于梁宽是300mm的梁,侧面纵向构造钢筋的拉筋直径一般为()mmA. 6B.8C.10D.125.某框架截面尺寸300×600mm,四级抗震,该梁的箍筋加密区长度为()(A)500 (B)900 (C)1200 (D)无法确定6.框架梁顶部第二排非贯通纵筋的截断点应在距柱边不小于ln/4处,其中ln是指()。
平法识图期末考试1

2015年7月《平法识图》期末考试试卷班级学号姓名一、填空题(每空1 分,共25 分)1.框架柱纵向钢筋直径时,不易采用绑扎搭接。
2. 已知某框架抗震设防等级为三级,当框架柱截面为750×700,柱净高H n为3600时,柱在楼面以上、梁底以下部位的箍筋加密区高度不小于mm。
3.已知某楼层框架KL截面尺寸300×500,一级抗,该梁的箍筋加密区最小长度为mm。
4. 任何情况,受拉钢筋的锚固长度不应小于mm。
任何情况,纵向受拉钢筋绑扎搭接长度不应小于mm。
5. 某圆柱箍筋为Lø10@100/200表示箍筋采用钢筋等级为级的箍筋,直径为mm,加密区间距mm,非加密区间距为mm。
6.在主次梁相交处常设置或,将其直接画在平面图中的上,用线引注。
7.在平面施工图上,板的上部钢筋用大写字母,下部钢筋用大写字母8.梁的平面标注包括集中标注和原位标注,原位标注包括和。
9.单向板的长短边之比,双向板的长短边之比10.板开洞在情况下需要设补强筋,根数为每边至少根且不小于被切断钢筋的11.板上部钢筋伸入端支座的锚固长度为12.在抗震框架柱中,纵筋的接头位置应,在同一截面的纵筋接头的百分率不得超过,二、判断题(每题 1分,共10 分)( )1.板的支座是梁、剪力墙时,其上部支座负筋锚固长度为La,下部纵筋深入支座5d 且至少到支座中心线。
( )2.梁的加密区位于支座两侧及支座内部( )3、抗震框架柱中柱的顶部纵筋均应锚入顶层梁中后水平弯折12d锚固( )4、抗震框架柱中纵筋采用绑扎搭接时,搭接长度范围内箍筋也应加密。
( )5、板中间支座筋的支座为混凝土剪力墙、砌体墙或圈梁时,其构造不相同( )6.抗震框架柱中,确定框架柱箍筋肢数时要满足对柱纵筋“隔一拉一”的要求( )7.KL4(5A)表示第5号框架梁,4跨,一端有悬挑。
( )8.梁的平面注写方式包括集中标注和原位标注,当集中标注与原位标注有冲突的时候按集中标注来施工( )9.当为HPB300光圆钢筋时,端部应设180度弯钩,其平直长度为6.25d( )10.无梁楼盖板的制图规则中:h=xxx表示板带宽、b=xxx表示板带厚三、选择题:(每题3分,共30 分)1.1.一级钢筋作为受力主筋时末端设置()度弯钩,单个弯钩长度为().A. 135,11.9dB.180,11.9dC.135,6.25dD.180,6.25d2.梁编号为WKL代表的是什么梁()A. 屋面框架梁B.框架梁C.框支梁D.悬挑梁3.在结构图中,梁的上方有这样的集中标注2 ф22+(4 ф12),请问括号内的标注表示梁的()A. 箍筋B.下部纵筋C.支座负筋D.架立筋4.对于梁宽是300mm的梁,侧面纵向构造钢筋的拉筋直径一般为()mmA. 6B.8C.10D.125.某框架截面尺寸300×600mm,四级抗震,该梁的箍筋加密区长度为()(A)500 (B)900 (C)1200 (D)无法确定6.框架梁顶部第二排非贯通纵筋的截断点应在距柱边不小于ln/4处,其中ln是指()。
平法期末考试

平法识图期末考试试卷一、填空题〔每空1 分,共20分〕1. 梁平面注写包括___________标注与____________标注,施工时,____________取值优先。
2. 某框架抗震设防等级为三级,当框架柱截面为750×700,柱净高H n为3600时,柱在楼面以上、梁底以下部位的箍筋加密区高度不小于_____________mm。
3. 某楼面框架梁的集中标注中有 G6Φ12,其中 G 表示是,6Φ12表示梁的两个侧面每边配置根12钢筋。
4. 在剪力墙的构造边缘构件中,纵向钢筋的接头位置应相互错开,第一批机械连接接头的位置距楼面不少于,第二批接头距第一批接头不少于。
5. 楼梯梯板的平法注写方式包括__________标注、__________标注、__________标注三种。
6.CT型楼梯梯板高端平板上部纵筋自踏步边缘伸出长度为__________,自梯梁内侧伸出长度为__________。
7.对称独立根底底板宽度__________时,钢筋长度可缩短10﹪。
8. 剪力墙可视为、和三类构件构成。
9.当桩直径或桩截面边长<800mm时,桩顶嵌入承台 mm;当桩直径或桩截面边长>800mm时,桩顶嵌入承台mm。
桩顶纵筋在承台内的锚固长度为。
二、选择题:〔每题3分,共30 分〕1.上层柱和下层柱纵向钢筋根数一样,当上层柱配置的钢筋直径比下层柱钢筋直径粗时,柱的纵筋搭接区域应在〔〕。
〔A〕上层柱〔B〕柱和梁的相交处〔C〕下层柱〔D〕不受限制2.框架梁侧面配置的纵向构造钢筋间距a应满足〔〕(A〕a≤100 mm 〔B〕a≤150 mm 〔C〕a≤200 mm 〔D〕a≤250 mm3.某抗震框架中,5 层KZ1 配置4Ф22 角筋,6 层KZ1 配置4Ф25 角筋,则该KZ1的Ф25 角筋可以在〔〕连接位置。
〔A〕6层楼面上≥500、≥hc 、≥Hn/6〔B〕6层楼面下≥500、≥hc 、≥Hn/6〔C〕6层楼面梁底下≥500、≥hc 、≥Hn/6〔D〕无法确定4.混凝土保护层是指〔〕。
平法识图考试题及答案

平法识图考试题及答案一、选择题(每题2分,共20分)1. 平法识图是指什么?A. 一种建筑设计方法B. 一种施工图纸阅读技巧C. 一种结构计算方法D. 一种建筑材料答案:B2. 平法识图的基本原则是什么?A. 以图为主,文字为辅B. 以文字为主,图示为辅C. 图文结合,相互补充D. 只依赖图示,忽略文字答案:C3. 以下哪个不是平法识图的基本要素?A. 图例B. 比例C. 尺寸D. 颜色答案:D4. 平法识图时,如何快速识别结构类型?A. 观察图示中的符号B. 查看图纸标题C. 阅读图纸说明D. 以上都是答案:D5. 以下哪个是平法识图时常见的错误?A. 忽略细节B. 只读文字C. 只读图示D. 忽略图例答案:A6. 平法识图时,如何确定构件的位置?A. 通过尺寸标注B. 通过图例C. 通过比例D. 通过颜色答案:A7. 以下哪个不是平法识图的常用工具?A. 直尺B. 三角板C. 放大镜D. 计算器答案:D8. 平法识图时,如何判断构件的连接方式?A. 观察构件的连接点B. 查看图纸说明C. 阅读构件的尺寸D. 以上都是答案:B9. 以下哪个是平法识图的高级技巧?A. 快速识别构件B. 理解构件的功能C. 快速计算构件的尺寸D. 以上都是答案:D10. 平法识图时,如何避免遗漏重要信息?A. 仔细阅读图纸B. 使用标记工具C. 多次核对图纸D. 以上都是答案:D二、填空题(每空2分,共20分)1. 平法识图的目的是______,提高施工效率。
答案:正确理解图纸意图2. 在平法识图中,图例通常用于______。
答案:解释图纸中的符号3. 比例尺是平法识图中用来______的工具。
答案:确定图示与实际尺寸的关系4. 当图纸中存在不明确的地方时,应______。
答案:查阅相关规范或咨询专业人士5. 平法识图时,构件的尺寸通常通过______来标注。
答案:尺寸线和数字6. 为了提高识图的准确性,建议使用______来辅助阅读。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
《平法识图》期末考试试卷
一、填空题(每空1 分,共20分)
1. 梁平面注写包括___________标注与____________标注,施工时,____________取值优先。
2. 已知某框架抗震设防等级为三级,当框架柱截面为750×700,柱净高H n为3600时,柱在楼面以上、梁底以下部位的箍筋加密区高度不小于_____________mm。
3. 某楼面框架梁的集中标注中有 G6Φ12,其中 G 表示是,6Φ12表示梁的两个侧面每边配置根12钢筋。
4. 在剪力墙的构造边缘构件中,纵向钢筋的接头位置应相互错开,第一批机械连接接头的位置距楼面不少于,第二批接头距第一批接头不少于。
5. 楼梯梯板的平法注写方式包括__________标注、__________标注、__________标注三种。
6.CT型楼梯梯板高端平板上部纵筋自踏步边缘伸出长度为__________,自梯梁内侧伸出长度为__________。
7.对称独立基础底板宽度__________时,钢筋长度可缩短10﹪。
8. 剪力墙可视为、和三类构件构成。
9.当桩直径或桩截面边长<800mm时,桩顶嵌入承台 mm;当桩直径或桩截面边长>800mm时,桩顶嵌入承台mm。
桩顶纵筋在承台内的锚固长度为。
二、选择题:(每题3分,共30 分)
1.上层柱和下层柱纵向钢筋根数相同,当上层柱配置的钢筋直径比下层柱钢筋直径粗时,柱的纵筋搭接区域应在()。
(A)上层柱(B)柱和梁的相交处
(C)下层柱(D)不受限制
2.框架梁侧面配置的纵向构造钢筋间距a应满足()
(A)a≤100 mm (B)a≤150 mm (C)a≤200 mm (D)a≤250 mm
3.某抗震框架中,5 层KZ1 配置4Ф22 角筋,6 层KZ1 配置4Ф25 角筋,则该KZ1的Ф25 角筋可以在()连接位置。
(A)6层楼面上≥500、≥hc 、≥Hn/6
(B)6层楼面下≥500、≥hc 、≥Hn/6
(C)6层楼面梁底下≥500、≥hc 、≥Hn/6
(D)无法确定
4.混凝土保护层是指()。
A.纵筋中心至截面边缘的距离。
B.箍筋外缘至截面边缘的距离。
C.箍筋中心至截面边缘的距离。
D.纵筋外缘至截面边缘的距离。
5.某框架柱截面钢筋布置如下,请选择钢筋布置最合理的是()。
6.基础梁箍筋信息标注为:10Φ12@100/Φ12@200(6)表示()
A、直径为12的一级钢,从梁端向跨内,间距100设置5道,其余间距为200,均为6支箍
B、直径为12的一级钢,从梁端向跨内,间距100设置10道,其余间距为200,均为6支箍
C、直径为12的一级钢,加密区间距100设置10道,其余间距为200,均为6支箍
D、直径为12的一级钢,加密区间距100设置5道,其余间距为200,均为6支箍
7.板块编号中XB表示()
A、现浇板
B、悬挑板
C、延伸悬挑板
D、屋面现浇板
8.抗震箍筋的弯钩构造要求采用135度弯钩,弯钩的平直段取值为:()
A、10d 85mm中取大值
B、10d 75mm中取大值
C、12d 85mm中取大值
D、12d 75mm中取大值
9.当hj>lae时墙插筋伸至基础底板后水平弯折长度为()
A、15d
B、12d
C、6d
D、10d
10.当纵向钢筋搭接接头面积百分率为50%时,纵向受拉钢筋的修正系数为:()
A、1.2
B、1.4
C、1.6
D、1.8
三、判断题(每题 1.5分,共15分)
1.在主次梁相交处不一定要设置附加箍筋或附加吊筋。
()
2.图集 11G101-1 中所注hc 是指矩形柱的截面长边尺寸,Hn是指该柱所在楼层的结构层标高。
()
3.图集11G101-1规定,梁支座负筋标注为2Φ16+2Φ18时,则2Φ16 应为角筋,2Φ18 应为中部筋。
()
4.抗震框架梁的底部纵筋应伸入中柱,锚固长度≥laE 即可。
()
5.当基础主梁的底部非贯通纵筋有三排时,第一、第二排在ln/3处截断,第三排截断位置则由设计者注明。
()
6.框架柱柱端箍筋加密区取截面高度、柱净高的1/6和500mm三者的最大值。
()
7.梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组成。
()
8.柱平法施工图系在柱平面布置图上采用列表注写方式或截面注写方式。
()
9.普通独立基础按照基础底板截面形状分为阶形和坡形两种。
()
10、板端部为梁时,上部受力筋伸入支座的长度为La。
()
四、简答题(每题8分,共24分)
1.解释下面梁平法施工图中平面注写方式的集中标注的含义
WKL12(5A)250×750/500
Φ8@100/200(4)
2Φ25+(2Φ12)
G4Φ12
2.解释楼梯梯板标注的含义。
BT3,h=120
1600/12
Φ12@150;Φ14@120
FΦ8@200
3.解释基础平面注写集中标注的含义。
DJp2 300/200
B:X:Φ20@200;Y:TΦ18@200
DZ: 4Φ20/3Φ18/2Φ16
—1.5~—1.0
五、作图题绘制1-1,2-2截面配筋图(共11分)。
