华南理工大学发酵工厂设计第五章 工艺计算
发酵厂设计任务书
一．啤酒工厂设计(重点为糖化，发酵车间)基础数据：生产规模：50，000吨／年(或100，000吨／年) 产品规格：12度(或10度)淡色啤酒生产天数：300天／年原料配比：麦芽：大米=70：30原料利用率：98％麦芽水分：6％；大米水分：12％无水麦芽浸出率78％；无水大米浸出率：90％啤酒损失率(对热麦汁)：冷却损失：7％；发酵损失：1.5％；过滤损失：1.5％：装瓶损失：2％；总损失：12％糖化次数：生产旺季(150天) 8次／天生产淡季(150天) 4次／天工艺指标：由具体指导老师下达。
设计内容：1．根据以上设计任务，查阅有关资料、文献，搜集必要的技术资料，工艺参数与数据，进行生产方法的选择，工艺流程与工艺条件的确定与论证。
2．工艺计算：全厂的物料衡算；糖化车间的热量衡算(即蒸汽耗量的计算)；水用量的计算；发酵车间耗冷量计算。
3．糖化车间、发酵车间设备的选型计算：包括设备的容量，数量，主要的外形尺寸。
4．选择其中某一重点设备进行单体设备的详细化工计算与设计。
设计要求：1．根据以上设计内容，书写设计说明书(以《发酵工厂工艺设计概论》P．254车间初步设计说明书的编写要求书写)。
2．完成图纸两张(1号图纸)：全厂工艺流程图(初步设计阶段)，重点单体设备总装图。
二、酒精工厂设计(重点为蒸煮糖化车间)基础数据：生产规模：20，000吨／年（50，000吨／年）产品规格：国标食用酒精生产方法：以薯干为原料，双酶糖化，连续蒸煮，间歇发酵；三塔蒸馏副产品：次级酒精(成品酒精的3％)杂醇油(成品酒精的O.6％)原料：薯干(含淀粉68％，水分12％)酶用量：高温一淀粉酶(20，000U／m1)：10 U／g原料糖化酶(100，000U／m1)：150 U／g原料(糖化醪)300 U／g原料(酒母醪)硫酸铵用量：7kg／吨酒精硫酸用量：5kg／吨酒精蒸煮醪粉料加水比：1：2.5发酵成熟醪酒精含量：11％(V)酒母醪接种量：糖化醪的10％(V)酒母醪的组成：65％为液化蒸煮醪，35％为糖化剂与水发酵罐酒精捕集器用水：发酵成熟醪5％发酵罐洗罐用水：发酵成熟醪的2％生产过程淀粉总损失率：9％蒸馏效率：98％全年生产天数：320天(其他工艺指标由具体指导老师下达。

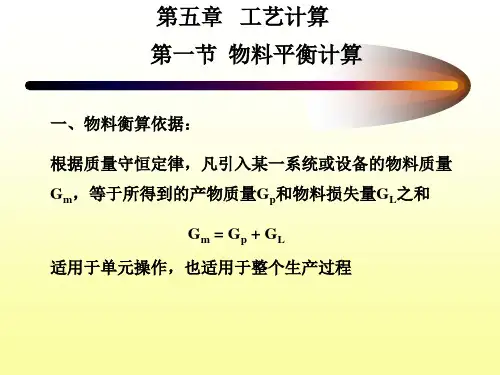

发酵工程设计概论课件 第五讲
2、 冷麦汁量为：
611.43×（1－0.05）＝580.86 L
3、 发酵液量为： 580.86×（1－0.015）＝572.15 L
二、100千克原料生产12°淡色啤酒的物料衡算
•热麦汁量 •冷麦汁量
•湿麦糟量 •干酵母产量
•发酵液量
•滤过酒量 •成品酒量
•CO2量
•空瓶需用量 •瓶盖需用量 •商标用量
1、 热麦汁量 麦芽收率： 0.75×（1－0.05）×（1－0.0035）＝71.0％ 大米收率：
0.95×（1－0.13）×（1－0.0030）=82.4% 混和原料收率： (0.65×71.0％＋0.35×82.4％)×98.5％＝73.86％ 由上述可知100kg混合原料可制得的12 °热麦汁为： 100×73.86%÷12%＝615.54kg
设CO2在啤酒（发酵液）中溶解度为0.4％，则啤酒中含量为： 572.1ቤተ መጻሕፍቲ ባይዱ×0.4％＝2.289 kg 游离的CO2量为： 21.91－2.29＝19.62 kg 20℃时，CO2的密度为1.834 kg/m3,则体积为： 19.62 /1.834＝10.69 m3
10、空瓶需用量：
设损失率为0.5％，选用640 ml的空瓶 552.30 /0.640 ×（1＋0.5％）＝867.3 个 11、瓶盖需用量：
基准。 （2）以加入设备的一批物料重为计算基准。
例：啤酒物料衡算
每批次投料量（年产啤酒20万吨） 设该工厂全年工作日为360天，淡季180天，每天糖化4次； 旺季180天，每天糖化6次，全年总糖化1800次。 每次投料量： 200000×178.91/1800＝19878.89 kg＝19900 kg
发酵工厂设计(Design of Ferment Factory )PPT课件 第五章 设备的设计与选型
（6）搅拌轴功率的计算
（6）搅拌轴功率的计算
1、计算Rem
Rem=D2Nρ/μ D----搅拌器直径 ,D=1.3m N----搅拌器转速，N=95/60=1.58(r/s) ρ----醪液密度，ρ=1050kg/m2
μ----醪液粘度，μ=1.3×10-3Ns/m2 Rem=2.2×106 视为湍流，则搅拌功率准数NP=4.7
面积
二、发酵设备设计与选型的内容（12）
（7）设备的传动搅拌和动力消耗的计算。 （8）设备结构的工艺设计。 （9）支撑方式的计算选型。 （10）壁厚的计算选择。 （11）材质的选择和用量的计算。 （12）其他特殊情况的考虑。
三、计算选型实例
• 对发酵产品要充分了解。产品之间差异大 生产特点、原料性质来源、现阶段生产水平 可能达到的技术经济指标、有效生产天数、 各个环节生产周期 • 一、间歇式发酵设备生产能力、数量和容积 的设计计算 • 二、连续操作设备生产能力、数量和容积的 设计计算
一、专业设备设计与选型的依据
1、工艺计算结果 成品量、物料量、汽、水、空气、冷耗量 2、工艺操作的最适外部条件 温度、压力、真空度等 3、设备的构造类型和性能
二、设备设计与选型的程序和内容（12）
（ 1 ）设备所负担的工艺操作任务和工作性质、 工作参数等的确定。 （2）不同型号设备的特点和性能评价。 （3）设备生产能力的确定。 使用维修及裕量 （4）设备台数的确定。 换热、过 （5）设备主要尺寸的确定。 滤、干燥 （6）设备化工过程的计算。
• 从投资看，相同规模下，容量大、台数 少优于容量小、台数多。而老厂改造， 就要考虑原有设备利用问题。 • 有时出于工艺的要求以及生化反应和化 学工程学的需要，还要优先考虑对生产 有利的因素，而将设备投资的经济观点 放到次要地位。 • 例如：酒精生产的拌料罐的容积不能过 大，以防止原料中因酶的作用而转化出 过多的糖；好气发酵设备要求有一定的 高径比；啤酒大罐发酵时要求15h之内满 罐等。
精选华南理工大学发酵工厂设计第六章设备的设计与选型
1．间歇操作设备生产能力的确定生产能力的表示方法，一般为t／(罐·批)或m3／(罐·批)。例如3000t／a味精厂选容积为100t的发酵罐，其生产能力为：100×70％×15％×48％×80％×112％ (1-1％)＝4.47[t／(罐·批)]100——发酵罐容积(t) 15％——发酵初糖浓度70％——填充系数 48％——发酵转化率80％——提取率 112％——精制收率1％——染菌率
平板式换热器
平板式换热器简称板式换热器，是由一组长方形的薄金属板平行排列，加紧组装于支架上而构成。两相邻板片的边缘衬有垫片，压紧后板间形成密封的流体通道，且可用垫片的厚度调节通道的大小。每块板的四个角上，各开一个圆孔，其中有一对圆孔和一组板间流道相通，另外一对圆孔则通过在孔的周围放置垫片而阻止流体进入该组板间的通道。这两对圆孔的位置在相邻板上是错开的以分别形成两流体的通道。冷热流体交错地在板片两侧流过，通过板片进行换热。板片厚度约为0.5~3mm，通常压制成凹凸地波纹状。例如人字形波纹板。增加了板的刚度以防止板片受压时变形，同时又使流体分布均匀，增强了流体湍动程度和加大了传热面积，有利于传热。
2立方米以下的小型发酵罐罐顶和罐身采用法兰连接，大中型发酵罐大多是整体焊接。为了便于清洗，小型发酵罐罐顶设有清洗用的手孔 ，大中型发酵罐则要装设人孔，并在罐内设置爬梯，人孔的大小不但要考虑操作人员能方便进出，还要考虑安装和检修时，罐内最大部件能顺利放入或取出。罐顶还装有 视镜和灯孔以便观察罐内情况，在视镜和灯孔近旁，必要时还装设无菌压缩空气或蒸汽的吹管，用以冲洗玻璃。装于罐顶的接管有：进料口、补料口、排气口、接种口和压力表等，装于罐身的接管有：冷却水进出口、空气进口、温度和其他测控仪表的接口。罐顶上面的排气口位置靠近罐中心的位置。这样，不仅防止或减少气泡的逃逸，而且由于抽吸作用，也减少了泡沫的产生。
发酵工厂设计 第五章 工艺计算
混合物的比热容
C混=(WaCa+WbCb+WcCc)/(Wa+Wb+Wc) 薯干的比热容可根据绝干谷物+水计算出。 蒸煮醪的比热容可根据薯干+水计算出。 c、喷射液化器后蒸煮醪量为： W7=10950+10950×3.62×(88-50)
÷(2748.9-88×4.18)=11583 （kg） d、液化维持罐后的蒸煮醪量为
17.47+1.73+0.684=19.884（kg）
（三）3000吨/年味精厂发酵车间的物料衡算 1、示意图 2、工艺技术指标和基础数据 3、计算基准：1000公斤味精（99.5%） 4、谷氨酸发酵车间的物料衡算
发酵液量： 1000×99.5%÷112%÷80%÷48%÷99% ÷150 =15.58（m3） 发酵液需糖量：
品或原料为计算基准，常用于间歇操作过 程及设备的计算；
• 以加入设备的一批物料量为计算基准，常
用于间歇操作过程及设备的计算；
6、进行物料衡算，部分计算要与热量衡算联 立求解；
7、填表及绘制物料流程图
二、主要技术经济指标的确定
单耗：生产1000公斤产品的原材料、水、 电、煤、蒸汽、空气、制冷量消耗定额。 是计算产品生产成本的基础数据。
Q1=（5421.5+9831.15）×4.2 ×（50-18 ） =488073.6（kJ）
2、糊化锅内的耗热量Q2 （1）糊化锅升温至100℃耗热量Q2′
米醪比热容：
c米醪=(G大米c大米+ G麦芽c麦芽+ G水c水)/
(G大米+ G麦芽+ G水)=3.76 [kJ/(kg·K)] 米醪的初温：
酒花用量： （574/504.4）×100×0.2%=0.228（kg ）
醋酸发酵设备设计
目录引言 (1)1工艺流程的确定 (2)1.1工艺路线 (2)1.2 流程确定 (2)2醋酸发酵 (2)2.1 醋酸发酵步骤 (2)3设备的选择 (3)3.1操作参数的确定 (3)3.2 物料衡算 (3)3.3 设备的选择 (3)4结论 (5)参考文献附录附录1 食醋生产工艺流程示意图附录2 机械搅拌通风发酵罐引言食醋发酵是继酒精发酵之后，在醋酸菌氧化酶的作用下，生成醋酸的过程。
食醋原料，按照工艺要求一般可以分为主料、辅料、填充料和添加剂四大类。
主料大致是含淀粉、含糖、含酒精的三类物质。
本设计对醋酸生产的发酵车间进行了工艺计算和设备选型。
性能：味酸、甘，性平。
归胃、肝经。
能消食开胃，散淤血，止血，解毒。
因原料和制作方法的不同，醋的成品风味迥异。
醋是用得较多的酸性调味料。
每100mL醋中的醋酸含量，普通醋为3.5g以上，优级醋为5g以上。
食醋品种虽然繁多、工艺条件各具特色，但食醋酿造的基本工艺流程包含淀粉糖化、酒精发酵和醋酸发酵三个阶段。
具体工艺流程如下：大米—糖化—酒精发酵—醋酸发酵。
食醋酿造工艺中的醋酸发酵阶段需要的发酵罐。
关键词：食醋、发酵罐、深层发酵。
1 工艺流程的确定1.1工艺路线食醋生产工艺流程：碎大米→浸泡→磨浆→调浆→液化→糖化→冷却→酒精发酵→酒醪→醋酸发酵→醋醪→压滤→消毒→成品醋酸发酵流程：菌种试管斜面接种培养 --—> 大三角瓶纯种扩大培养 --—> 醋酸菌种子液态培养1.2 流程确定1.2.1食醋工艺流程的主要仪器：1锤式粉碎机、2螺旋输送器、3调浆罐、4粉浆高位槽、5液化罐、6糖化罐、7补糖罐、8酒精发酵罐、9醋酸种子罐、10鼓风机、11空气过滤器、12机械搅拌发通风酵罐、13板框压滤机、14滤液配兑池、15贮存罐。
1.2.2 食醋工艺的生产原料消耗及产物（1）原料：大米（2）水（3）糖化选择黑曲霉成品为食醋副产物为醋渣2醋酸发酵2.1醋酸发酵步骤向酒精发酵醪中接入醋酸菌，在适宜的条件下，乙醇经醋酸菌的作用氧化为乙酸的过程称为醋酸发酵，它是酿醋的主要环节，直接影响到食醋的产量与食醋的风味。
年产5000t柠檬酸发酵车间工厂设计课程设计报告
课程设计报告题目：5000吨柠檬酸发酵（工厂）设计学院食品科学与工程学院专业生物工程班级组长组员指导老师2011年12月28日目录第一章总论 .............................. 错误！未定义书签。
1.1项目提要.............................. 错误！未定义书签。
1.2项目责任单位及法人代表简介 ............ 错误！未定义书签。
1.3项目技术依托单位简介 .................. 错误！未定义书签。
1.4项目建设目标 .......................... 错误！未定义书签。
1.5项目区组成、规模与地点 ................ 错误！未定义书签。
1.6项目技术辐射层次、内容及规模 .......... 错误！未定义书签。
1.7主要建设内容及规模 .................... 错误！未定义书签。
1.8投资估算与资金筹措 .................... 错误！未定义书签。
1.9投资效益及评价 ........................ 错误！未定义书签。
1.10可行性研究报告编制依据 ............... 错误！未定义书签。
1.11可行性研究报告编制范围 ............... 错误！未定义书签。
1.12可行性研究结论 ....................... 错误！未定义书签。
第二章项目背景与必要性..................... 错误！未定义书签。
2.1项目背景.............................. 错误！未定义书签。
2.2建设的必要性 .......................... 错误！未定义书签。
