化工机械基础试题库及答案解析

化工机械基础试题库及答案解析一、单选题1. 下列关于化工设备材料选择的描述，错误的是：A. 根据介质的腐蚀性选择材料B. 根据设备的工作温度选择材料C. 根据设备的工作压力选择材料D. 根据设备的美观性选择材料答案：D2. 化工设备中，承受压力的部件通常称为：A. 壳体B. 封头C. 法兰D. 垫片答案：B3. 化工设备设计时，需要考虑的因素不包括：A. 设备的强度B. 设备的刚度C. 设备的重量D. 设备的颜色答案：D二、多选题1. 化工设备常见的腐蚀类型包括：A. 化学腐蚀B. 电化学腐蚀C. 物理腐蚀D. 生物腐蚀答案：A、B、D2. 下列哪些因素会影响化工设备的使用寿命：A. 材料的耐腐蚀性B. 设备的维护保养C. 操作人员的技术水平D. 设备的制造工艺答案：A、B、C、D三、判断题1. 化工设备的设计必须满足工艺要求和安全要求。

（对）2. 化工设备的设计可以不考虑环境因素。

（错）3. 化工设备的材料选择应优先考虑成本。

（错）四、简答题1. 简述化工设备设计中的压力容器设计要点。

答案：压力容器设计要点包括：确定容器的工作压力和工作温度；选择合适的材料；确保容器的结构强度和刚度；考虑腐蚀和磨损的影响；进行必要的热应力分析；确保容器的密封性能；考虑操作和维护的便利性。

2. 描述化工设备中常见的密封方式及其适用场合。

答案：常见的密封方式包括：填料密封，适用于低速、低压力的场合；机械密封，适用于高速、高压力的场合；软密封，适用于腐蚀性介质和有毒介质的密封；硬密封，适用于高温、高压的场合。

五、计算题1. 已知某化工设备的设计压力为1.0MPa，设计温度为200℃，材料的许用应力为150MPa，求该设备的最小壁厚。

答案：根据公式t = (P * D) / (2 * σ)，其中P为设计压力，D为设备直径，σ为材料的许用应力，可计算出设备的最小壁厚。

2. 设计一个化工设备，其容积为5立方米，工作压力为0.5MPa，工作温度为100℃，材料为碳钢，求该设备的设计壁厚。

化工设备机械基础试卷

1、材料的冲击韧度k α值越高，则其塑性指标5δ也高，反之，当材料的5δ高，则k α值也一定高。

2、在钢号表示方法中，含碳量以平均含量的万分之几表示。

3、确定容器压力试验的试验压力时，式中P 应为容器的设计压力或最大允许工作压力。

4、随科学技术发展的趋势，安全系数逐渐变小。

5、外压计算图表中，系数B 与材料和温度都有关。

6、一台卧式容器有三个鞍式支座，应选一个A 型，两个B 型的。

7、当焊接接头结构形式一定时，焊接接头系数随着检测比率的增加而减小。

8、按无力矩理论求得的应力称为薄膜应力，薄膜应力是沿壳体法线方向均匀分布的。

9、真空容器属于低压容器。

10、假定外压长圆筒和短圆筒的材质绝对理想，制造的精度绝对保证，则在任何大的外压下也不会发生弹性失稳。

一、选择题 (每题1.5分，共计15分)1、外压圆筒的计算长度：指的是两相邻刚性构件之间的（）距离。

a ．最大b ．最小c ．平均2、一个薄壁外压圆筒，按我国容器设计规定进行校核，得知其允许工作外压为3MPa ，则该容器的临界压力cr P 为（）。

a ．cr P =3MPab ．cr P =6MPac ．cr P =9MPa3、工作压力为4MPa ，毒性程度为极度危害介质的容器，属于（）。

a ． Ⅰ类容器b ．Ⅱ类容器c ．Ⅲ类容器 4、有效厚度一定不小于（）。

a ．名义厚度b ．计算厚度c ．设计厚度 5、（）低于或等于 —20℃的钢制压力容器称之为低温容器。

a ．操作温度b ．设计温度c ．大气极端温度6、在筒体上开椭圆孔，长轴应与筒体轴线（）。

a ．平行b ．垂直c ．任意角度7、对于铁基合金，其屈服点随着温度的升高而（）。

a ．升高b ．不变c ．降低8、U型管式换热器，（）。

a.完全消除温差应力b. 部分消除温差应力c. 不能消除温差应力9、工程上把δ/D i＞（）的圆筒称为厚壁圆筒。

a．0.1 b．0.2 c．1.010、浮头式换热器能进行机械清洗的空间（）。

化工设备机械基础试卷附答案

2．当圆截面梁的直径增加一倍时，梁的强度是原梁的 8 倍。

3．低碳钢拉伸过程中可分为弹性阶段、屈服阶段、强化阶段和局部变形阶段。

4．边缘应力的特性主要为局部性、自限性。

5．如图所示回转薄壳，中心线为回转轴，A 点的第一曲率半径是 R ，第二曲率半径是R+a/sin θ（或AK 2）。

二、选择题（共10小题，每题2分，共计20分） 1．直杆受扭转力偶作用，如图1所示，在截面1-1和2-2处的扭矩为（ B ）。

A ．T 1 =25 m kN ⋅；T 2 =5m kN ⋅；Ｂ．T 1 =25m kN ⋅；T 2 =－5m kN ⋅；Ｃ．T 1 =35m kN ⋅；T 2 =－5m kN ⋅；Ｄ．T 1 =－25m kN ⋅；T 2 =5m kN ⋅。

2．简支梁受集中力偶Mo 作用，如图2所示。

以下结论错误的是（ C ）。

A. b =0时，弯矩图为三角形；B. a =0时，弯矩图为三角形；C. 无论C 在何处，最大弯矩必为Mo ； D ．无论C 在何处，最大弯矩总在C 处。

3．截面上内力的大小：（ C ）。

4．下列常用压力容器封头，根据受力情况，从好到差依次排列次序为（ B ）。

化工设备机械基础试卷附答案

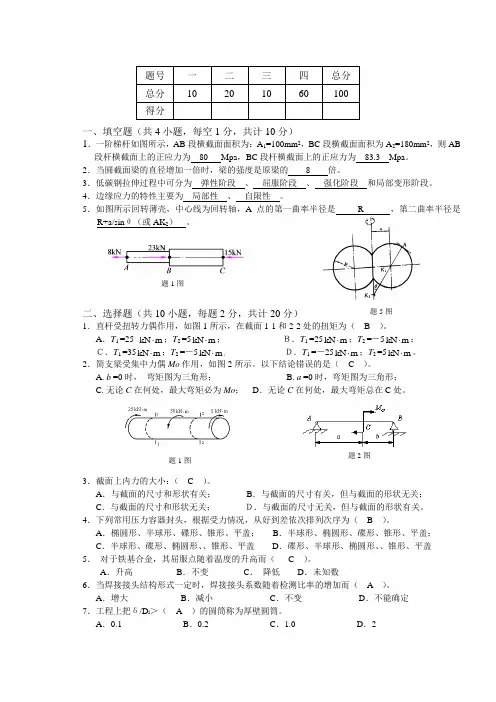

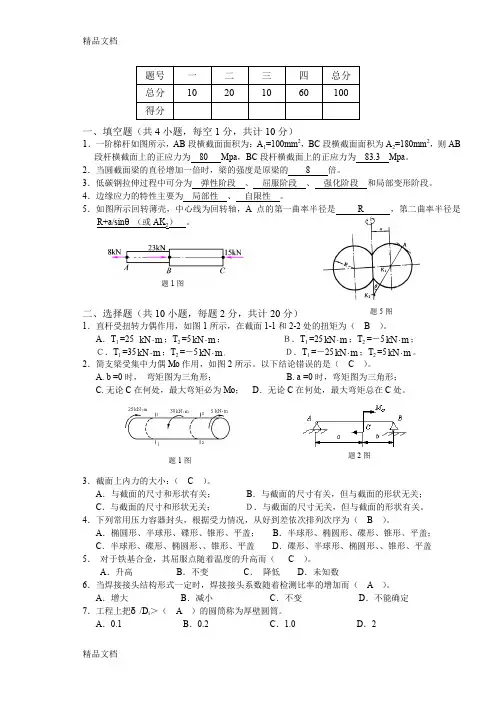

题号-一一-二二-三四总分总分10 20 10 60 100得分一、填空题（共4小题，每空1分，共计10分）1.一阶梯杆如图所示， AB段横截面面积为：Ai=100mrH BC段横截面面积为 A=180mm贝U AB段杆横截面上的正应力为 _80_Mpa , BC段杆横截面上的正应力为 _83.3_Mpa 。

2 •当圆截面梁的直径增加一倍时，梁的强度是原梁的_8 _______ 倍。

3 •低碳钢拉伸过程中可分为 _弹性阶段_、_屈服阶段_、—强化阶段_和局部变形阶段。

4 •边缘应力的特性主要为 _局部性_、_自限性_。

5.如图所示回转薄壳，中心线为回转轴，A点的第一曲率半径是 _R _____________ ，第二曲率半径是二、选择题（共10小题，每题2分，共计20分）题5图1•直杆受扭转力偶作用，如图1所示，在截面1-1和2-2处的扭矩为（B ）。

A. T =25 kN m ; T2 =5kN m ;B. T1 =25 kN m ; T2 =- 5 kN m ;C. T1 =35kN m ; T2 =- 5kN m ；D. T1 =- 25 kN m ; T2 =5 kN m。

2 .简支梁受集中力偶Mo作用，如图2所示。

以下结论错误的是（ C ）。

A. b =0时，弯矩图为三角形；B. a =0时，弯矩图为三角形；C.无论C在何处，最大弯矩必为Mo D .无论C在何处，最大弯矩总在 C处。

3 .截面上内力的大小：（C ）。

A.与截面的尺寸和形状有关；B.与截面的尺寸有关，但与截面的形状无关；C.与截面的尺寸和形状无关；D.与截面的尺寸无关，但与截面的形状有关。

4 .下列常用压力容器封头，根据受力情况，从好到差依次排列次序为（ B ）。

A.椭圆形、半球形、碟形、锥形、平盖； B .半球形、椭圆形、碟形、锥形、平盖；C.半球形、碟形、椭圆形、、锥形、平盖 D .碟形、半球形、椭圆形、、锥形、平盖5.对于铁基合金，其屈服点随着温度的升高而（ C ）。

化工设备机械基础试题库(附参考答案)

化工设备机械基础试题库（附参考答案）一、单选题（共10题，每题1分，共10分）1、设计一容器，已知计算厚度8.5mm,腐蚀裕量1Omnb钢板负偏差0.3mm,其筒体名义厚度6n=（）mmA、11B、9.8C、10D、9.5正确答案：C2、填料塔中安装在填料层的底部,作用是防止填料穿过其而落下、支承操作时填料层的重量、保证足够的开孔率、使气液两相能自由通过的是（）A、填料的支承装置B、填料C、液体分布器D、填料限位器正确答案：A3、设计一容器，若工作压力为2MPa,若容器顶部装有爆破片，则其计算压力PC=（）MPaoA、2.30B、3.00C、3.25D、3.50正确答案：D4、一内压容器，计算压力为0.85MPa,设计温度为50℃；圆筒内径Di=1200mm,对接焊缝采用双面全熔透焊接接头，并进行局部无损检测；工作介质无毒性，非易燃，但对碳素钢、低合金钢有轻微腐蚀，腐蚀速率K≤0.1mm∕a,设计寿命B=20年。

采用Q235-C作为圆筒材料，钢板厚度为3"16mm时，Q235-C的[o]t=120MPa,查GB/T3274,钢板为7.5~25mm时∖C1=0.8mmo则设计厚度为（）mm。

（注:计算结果小数点后保留两位）A、5.02B、7.02C、5.20D、6.205、有关TSG21《固定式压力容器安全技术监察规程》适用的压力说法正确的是：（）A、工作压力大于IMPaB、工作压力大于等于IMPaC、工作压力大于等于0.IMPaD、工作压力大于0.01MPa正确答案：C6、设计一容器，已知计算厚度8.5mm,腐蚀裕量1.0mm,钢板负偏差0.3mm,其筒体有效厚度δ=（）mmeA、9.8B、10C、9.5D、8.7正确答案：D7、直径较大的板式塔,为便于制造、安装、检修，可将塔盘板分成数块,通过（）送入塔内，装在焊于塔体内壁的塔盘支承件上。

A、接管B、检查孔C、手孔D、人孔正确答案：D8、填料塔中将液相加料及回流液均匀地分布到填料表面的是（）A、填料限位器B、填料的支承装置C、填料D、液体分布器正确答案：D9、常见的管壳式换热器和板式换热器属于以下哪种类型的换热器：（）A、直接接触式换热器B、间壁式换热器C、中间载热体式换热器D、蓄热式换热器10、球壳的中径D为60Omnb壁厚为8ι≡ι其第一曲率半径为（）mm°A、296B、300C、304D、8正确答案：B二、判断题（共90题，每题1分，共90分）1、浮头式换热器中两端管板中只有一端与壳体固定，另一端可相对壳体自由移动，称为浮头。

化工设备机械基础考试题

化工设备机械基础考试题1. 工业设备中最常用的压缩机是哪种类型的压缩机？简要描述其工作原理。

答：工业设备中最常用的压缩机是离心压缩机。

离心压缩机通过离心力将气体压缩。

工作原理是，气体从中心进入旋转的叶轮，并在叶轮的离心力作用下加速。

加速后的气体被推入离心机的收缩管道中，使气体获得更高的压缩比。

最后，通过排气管道将压缩的气体传送出去。

2. 请解释罐内压力与温度之间的关系。

答：根据理想气体状态方程，罐内压力与温度呈正比关系。

当温度升高时，分子热运动速度增加，分子碰撞力增大，从而提高气体的压力。

相反，当温度下降时，分子碰撞力减小，导致气体压力降低。

3. 请列举和简要描述两种化工设备中使用的过滤器类型。

答：第一种是普通过滤器，它通常由不锈钢或玻璃纤维等材料制成。

普通过滤器通过一个密封的筒子，将被过滤物质通入过滤介质，而污染物则被过滤掉。

第二种是膜过滤器，它使用微孔膜来过滤溶液中的固体颗粒和杂质。

膜过滤器可以根据需要选择不同大小的孔径，从而实现精确的过滤效果。

4. 请描述一个化工设备中常见的阀门类型及其应用。

答：一个常见的阀门类型是截止阀。

它通常用于控制管道系统中的流体流量。

截止阀使用旋转的阀瓣来控制介质的流动。

当阀瓣转向与管道轴线平行时，阀门打开，允许介质通过；当阀瓣与轴线垂直时，阀门关闭，阻止介质流动。

截止阀广泛应用于化工设备中的液体和气体的控制系统。

5. 请简要描述常见的化工设备泵类型及其应用。

答：常见的化工设备泵类型包括离心泵和容积泵。

离心泵利用离心力将液体从吸入口吸入泵体，并通过离心力的作用将液体推出泵体。

离心泵一般用于输送清水、污水等液体。

容积泵利用容积的变化来输送液体。

容积泵的工作原理类似于我们手上的注射器。

容积泵常用于输送具有粘度的液体、腐蚀性液体等。

6. 请描述化工设备传动系统中常见的传动装置及其应用。

答：化工设备传动系统中常见的传动装置包括齿轮传动、链传动和皮带传动。

齿轮传动通过齿轮的啮合将动力传递给设备。

(完整)化工设备机械基础试卷及答案,推荐文档

姓名学号订线答案一、选择题1.B2.B3.A4.A5. D6.C7.C8.C9.A 10.A二、填空题1.浮头式填料函式 U 形管式2.拉西环鲍尔环鞍形填料阶梯环3.模数相同齿形角相同4.法兰连接螺纹连接焊接承插连接5.流堰降液管受液盘6.蛇管式夹套式7.桨式锚式框式推进式（涡轮式） 8.箱式炉立式炉圆管炉（大型方炉）9.螺栓连接双头螺柱连接螺钉连接紧定螺钉连接 10.齿面磨损齿面点饰齿面胶合轮齿折断 11.挤压破碎弯曲破碎冲击破碎磨碎 12.旋回破碎机辊式破碎机球磨机三、简答题1.折流板有两个作用，一是支承管子，二是增加流体的湍流程度，提高换热效果。

分为单弓形、双弓形和三弓形三种。

2.当活塞1在外力作用下从左向右移动时，泵内的容积增加，压力降低。

当压力降到低于吸液管的压力时，吸入阀6被推开，液体进入吸液管，进而经过吸入阀，被吸入泵体内，而排出阀4则被泵体外的液体压紧而关闭。

当活塞1向左移动时，泵体内的液体受到挤压，压力逐渐增高并顶开排出阀4将液体排出泵外，吸入阀6则被泵内的液体压紧而关闭。

活塞往复运动一次，完成一个吸入和排出过程，称为一个循环。

姓名学号订线 3. 四、计算题i=z 2/z 1得z 2=20×4=80 d1+d2=m(z 1+z 2)=400×2=800模数m=800/100=8mm 分度圆直径d1=m×z 1=10×20=200mmd2=m×z 2=10×80=800mm。

化工设备考试试题

《化工设备机械基础》考试试题一、名词解释(每题两分)泊桑比(μ)、热处理、薄膜理论、许用应力、阴极保护。

二、判断题(每题一分)1.在承受内压的圆筒形容器上开椭圆孔，应使椭圆的长轴与筒体轴线平行。

( )2.因为内压薄壁圆筒的两向应力与壁厚成反比，当材质与介质压力一定时，则壁厚大的容器，壁内的应力总是小于壁厚小的容器。

( )3. 椭球壳的长，短轴之比 a/b 越小，其形状越接近球壳，其应力分布也就越趋于均匀。

( )4. 对于金属材料来说，塑性越大，韧性就越大。

( )5. 因为从受力分析角度来说，半球形封头最好，所以不论在任何情况下，都必须首先考虑采用半球形封头。

( )6.对于均匀腐蚀，氢腐蚀和晶间腐蚀，采取增加腐蚀裕量的方法，都能有效地解决设备在使用寿命内的腐蚀问题。

( )7.弹性模量和泊松比是材料的重要力学性能，一般刚才的弹性模量和泊松比都不随温度的变化而变化，所以都可以取为定值。

( )8. 依据弹性失效理论,容器上一处的最大应力达到材料在设计温度下的屈服点 Q s(t) 时 , 即宣告该容器已经“ 失效”。

( )9. 18MnMoNbR 钢板的屈服点比 Q235-AR 钢板的屈服点高108%，因此，用 18MnMoNbR 钢板制造的外压容器，要比用Q235-AR 钢板制造的同一设计条件下的外压容器节省许多钢材。

( ) 10.金属垫片材料一般并不要求强度高，为要求其软韧，金属垫片主要用于中高温和中高压的法兰联接密封。

( )三、填空题(每空一分)1. 直径与壁厚分别为 D， S 的薄壁圆筒壳，承受均匀侧向外压 p( )，它们均作用时，其环向应力σθ = ( )，经向应力σm是( )应力，且与圆筒的长度 L ( )关。

2. 在法兰密封所需要的预紧力一定时，采取适当减小螺栓 ( ) 和增加螺栓( )的办法，对密封是有利的。

3. 配有双鞍时制作的卧室容器，其筒体的危险截面可能出现在( )处和( )处。

化工设备基础知识考核试卷

A.定期检查设备的运行状态
B.发现问题及时处理
C.忽略设备的定期保养
D.对设备进行定期清洗和更换易损件
17.在化工生产中，下列哪种设备的操作温度最高？（）
A.蒸馏塔
B.混合器
C.反应釜
D.冷却器
18.下列哪种化工设备通常用于固体干燥？（）
A.滤饼干燥机
B.沉降器
C.分离器
D.搅拌器
19.在化工生产中，下列哪种设备的结构最复杂？（）
A.反应釜
B.蒸馏塔
C.混合器
D.储罐
20.下列哪种化工设备通常用于控制物料流量？（）
A.电磁阀
B.调节阀
C.安全阀
D.截止阀
二、多选题（本题共20小题，每小题1.5分，共30分，在每小题给出的四个选项中，至少有一项是符合题目要求的）
1.化工设备的设计过程中需要考虑的因素包括？（）
A.设备的工作条件
6.在化工生产中，______是用于固体和液体分离的常见设备。
7.化工设备的______是指设备在正常运行条件下所能承受的最高压力。
8.为了提高化工设备的传热效率，可以采取增加______和选择合适的传热介质等方法。
9.化工设备中的______是用于保持物料在规定温度下进行反应或处理的设备。
10.在化工生产过程中，______是一种通过改变压力来实现混合物分离的方法。
5.化工设备中的冷却器只能采用水冷方式进行冷却。（）
6.在化工生产中，所有的设备都可以随意更改安装位置。（）
7.化工设备的维护和保养是确保设备正常运行的重要措施。（√）
8.任何化工设备在运行过程中都不需要采取任何防护措施。（）
9.化工设备的传热效率与流体的速度和性质无关。（）

化工设备机械基础试题含答案

一、填空题（共4小题，每空1分，共计10分） 1．已知杆件作用力如图示，F1=8kN ，F2=20kN ，F3=8kN ，F4=4kN ，则AC 段轴力为 8 kN ，CD 段轴力为 -12 kN ，DB 段轴力为 -4 kN 。

2．提高梁抗弯强度的主要措施有（1）合理安排梁的受力情况；（2）选用合理截面；（3）采用变截面梁。

3．长圆筒失稳后出现 2个波，短圆筒失稳后出现 3个及以上的波数。

4．开孔补强的设计原则是等面积补强法的设计原则和塑性失效补强的设计原则。

二、选择题（共10小题，每题2分，共计20分）1．左端固定的圆截面直杆受扭转力偶作用，如图1所示，杆中的最大扭矩|T max |为（ B ）m kN ⋅。

A ．6B ． 7C ．8D ．92．简支梁受集中力作用，如图2所示，以下结论中（ C ）是错误的。

A ．AC 段，剪力表达式为 ()L Fb x Q = Ｂ．AC 段,弯矩表达式为x LFb x M =)(；Ｃ．CB 段，剪力表达式为 ()LFa x Q = Ｄ．CB 段,弯矩表达式为)()(x L L Fa x M -=3．铸铁拉伸试验破坏由什么应力造成？破坏断面在什么方向？以下结论哪一个是正确的？（ D ）A ．切应力造成，破坏断面在与轴线夹角45º方向；B ．切应力造成，破坏断面在横截面；C ．正应力造成，破坏断面在与轴线夹角45º方向；D ．正应力造成，破坏断面在横截面。

4．工作压力为10Mpa ，容积为2m 3的乙烯贮罐属于（ C ）。

A ．Ⅰ类容器B ．Ⅱ类容器C ．Ⅲ类容器D ．不上类5．最终在图纸上标注的厚度为（ A ）。

A ．名义厚度B ．计算厚度C ．设计厚度D ．毛坯厚度6．目前国内外广泛采用的中低压容器封头是（ D ）。

A ．锥形B ．蝶形C ．半球形D ．椭圆形7．对于存储有毒介质的法兰密封面型式，一般不选用（ A ）。

化工机械基础试题及答案

化工机械基础试题及答案一、单项选择题（每题2分，共20分）1. 化工机械中，下列哪个部件不属于传动装置？A. 齿轮B. 轴承C. 联轴器D. 皮带轮答案：B2. 压力容器的设计压力应不低于工作压力的多少倍？A. 1.05B. 1.1C. 1.15D. 1.2答案：B3. 化工设备中，哪种类型的密封适用于高速旋转的轴？A. 填料密封B. 机械密封C. 迷宫密封D. 浮环密封答案：B4. 在化工生产中，下列哪种材料不适合用于制造反应器？A. 不锈钢B. 碳钢C. 聚四氟乙烯D. 铜合金5. 化工设备中，下列哪个部件不是用来承受压力的？A. 壳体B. 封头C. 法兰D. 吊耳答案：D6. 化工机械中，哪种类型的泵适用于输送高粘度流体？A. 离心泵B. 往复泵C. 齿轮泵D. 螺杆泵答案：D7. 化工设备中，下列哪种焊接方法适用于薄壁容器？A. 电弧焊B. 气焊C. 激光焊D. 电子束焊答案：C8. 化工机械中，下列哪个部件不是用来承受温度变化的？A. 膨胀节B. 热交换器C. 压力表D. 温度计答案：D9. 在化工生产中，下列哪种阀门适用于调节流量？B. 闸阀C. 蝶阀D. 止回阀答案：A10. 化工设备中，下列哪种材料不适合用于制造高压容器？A. 低合金钢B. 不锈钢C. 铝合金D. 钛合金答案：C二、多项选择题（每题3分，共15分）1. 化工机械中，下列哪些部件属于传动装置？A. 齿轮B. 轴承C. 联轴器D. 皮带轮答案：A、C、D2. 化工设备中，下列哪些材料适合用于制造高压容器？A. 低合金钢B. 不锈钢C. 铝合金D. 钛合金答案：A、B、D3. 在化工生产中，下列哪些泵适用于输送腐蚀性流体？A. 离心泵B. 往复泵D. 螺杆泵答案：A、B、D4. 化工设备中，下列哪些焊接方法适用于厚壁容器？A. 电弧焊B. 气焊C. 激光焊D. 电子束焊答案：A、D5. 化工机械中，下列哪些部件是用来承受压力的？A. 壳体B. 封头C. 法兰D. 吊耳答案：A、B、C三、判断题（每题2分，共20分）1. 化工机械中，轴承是用来承受压力的部件。

化工设备机械基础考试题

化工设备机械基础考试题班级:_______ 姓名__________ 学号:__________单选题:1. 下列属反应类设备是( ) CA 蒸发器B 吸收塔C 合成塔D 容器2. 下列属换热类设备是( ) DA 换热炉B 填料塔C 裂解炉D 热交换器3 下列属分离类设备是( ) BA 反应釜B 吸收塔C 合成塔D 板式塔4 下列属存储类设备是( ) BA 冷却器B 容器C 填料塔D 粉碎机5. 下列属液体输送的机器是() CA 废热锅炉B 离心机C 泵D 压缩机6 下列属气体输送与压缩的机器是( ) BA 蒸发器B 风机C 离心泵D 塔7 下列属固体破碎的机器是( ) CA 分离器B 冷却器C 球磨机D 斗式提升机8 下列属固体输送的机器是( ) DA 压缩机B 变换炉C 结晶器D 斗式提升机9 下列属固体分离的机器是( ) BA 洗涤塔B 离心机C 蒸发器D 板式塔10 下列属板式换热器的设备是( ) DA U形管式B 填料函式C 套管式D 螺旋板式11 下列属列管式换热器的是( ) AA 固定管板式B 套管式C 换热器D 泵12 装在固定管板式换热器壳体上的容易变形的构件是() CA 封头B 接头C 膨胀节D 支座13 换热管在管板上排管数最多的是( ) CA 正方形B 同心圆C 正三角形14 下列属板式塔的设备是( ) BA 填料塔B 筛板塔C 加热炉D 转化器15 U形管式废热锅炉管板与炉管的连接方法( ) CA 胀接B 焊接C 胀焊并用16 下列属蒸发设备是( ) AA 强制循环蒸发器B 废热锅炉C 塔17 下列属干燥设备的是( ) CA 加热炉B 废热锅炉C 喷雾干燥器18 确定输送生活用水管道的涂色为() CA 红B 黄C 绿D 白19 确定输送氢气管道的涂色为( ) BA 暗红B 深蓝C 黑D 黄20 确定输送氨气管道的涂色为( ) DA 绿B 灰C 白D 黄21 确定输送氯气管道的涂色为( ) DA 白B 黑C 红D 草绿22 确定输送水蒸气管道的涂色为( ) AA 红B 深蓝C 黑D 绿23 确定输送盐酸管道的涂色为( ) BA 银白B 灰C 白D 黄24 确定输送硫酸管道的涂色为( ) CA 黑B 绿C 红D 黄25 确定输送硝酸管道的涂色为( ) AA 管本色B 灰C 白D 红26 确定输送二氧化碳管道的涂色为( ) CA 白B 红C 黑D 绿27 确定输送纯碱管道的涂色为( ) DA 红B 蓝C 灰D 粉红28 确定输送煤气管道的涂色为( ) CA 白B 淡绿C 紫D 红29 确定优质碳素结构钢的牌号是( ) B DA 1Cr13B 45C 16MnD 1530 确定不锈耐酸钢的牌号是( ) BA 45B 1Cr17C 65D Q25531 确定下列盐酸的分子式( ) CA H2OB NaClC HClD CO32 确定下列乙烯的分子式( ) BA N2B C2H4C H2OD HCl33 确定下列合成氨的分子式( ) CA HClB H2OC NH3D CO34 确定下列硫酸的分子式( ) DA COB C2H4C NaClD H2SO435 确定下列硝酸的分子式( ) DA HClB COC NH3D HNO336 确定碳钢的含碳量( ) CA 碳大于2.1%B 碳等于2.1%C 碳小于2.1%37 确定铸铁的含碳量( ) BA 碳小于2.1%B 碳大于2.1%------4.0%C 碳等于038 确定黄铜的化学成分( ) DA 铁碳合金B 铝硅合金C 铅镝合金D 铜锌合金39 确定下列机械传动的传动比的符号( ) DA nB PC VD i40 确定下列甲烷分子式( ) CA HClB NH3C CH4D CO判断题( 对的√,错的×)1 反应压力容器用于完成介质的物理化学反应..( ) √2 换热压力容器用于完成介质的热量交换( ) √3 分离类容器用于完成介质的净化分离( ) √4 储存类容器用于装生产用的原料气体液体的( ) √5 强度是指设备及零件抵抗外力破坏的能力( ) √6 钢度是指设备及零件抵抗外力变形的能力( ) √7 稳定性是指设备及零件在外力作用下维持原有形状的能力( ) √8 耐蚀性是指设备抵抗各种介质腐蚀的能力( ) √9 密封性是指设备阻止介质泄漏的能力( ) √10 化工机械是化工生产中使用的各种机械设备的统称( ) √11 换热器所用的材料应传热性要好,传热面积足够及流体阻力要小( ) √12 换热器应具有足够的强度刚度结构可靠( ) √13 换热器的管箱是收集或分配管程内的流体( ) √14 换热器的折流板的作用使流体改变流向增加传热效果并具有支撑作用( ) √15 列管式换热器中折流板的固定是由拉杆和定距管来实现的( ) √16 泡罩塔是板式塔的一种,其传质元件是泡罩( ) √17 填料塔气液进行传质的过程是在填料内外表面上( ) √18 填料塔内喷淋装置的作用是将液体均匀喷洒在填料表面上( ) √19 搅拌装置的作用是使参加反应的各种物料混合均匀以加速反应的进行( ) √20 加热炉在石油裂解,转化及合成氨反应中起到核心设备( ) √21 回收蒸汽的锅炉称之为废热锅炉( ) ×22 固定平管板式废热锅炉用于硫酸生产( ) ×23 蒸发是将易挥发性物质的稀溶液加热以提高浓度( ) ×24 蒸发器由外加热室和分离室组成( ) ×25 干燥利用加热去除气体物料中水分的操作( ) ×26 容积泵是利用泵内工作室的容积做周期性变化为连续式( ) ×27 叶片泵是泵内作旋转的叶轮把能量传递给液体为间歇式( ) ×28 压缩机是将气体输送的机器( ) ×29 活塞式压缩机由运动机构工作机构组成的( ) ×30 粉碎机是以机械的方式粉碎气体物料的( ) ×31 离心机用于分离液体混合物的机器( ) ×32 螺旋输送机用于输送液体物料的( ) ×33 化工管道由管子管件组成( ) ×34 阀门的作用是切断沟通管内流体的( ) ×35 安全阀安装在管道上( ) ×36 改变工作机输出的转数和动力的大小满足原动机的要求( ) ×37 材料的塑性是变形前发生塑性变形的能力( ) ×38 材料抵抗载荷而不破坏的能力称为冲击韧性( ) ×39 中碳钢的含碳量为大于60%( ) ×40 化工机器是各种化工生产中使用的各种机械设备的统称( ) ×。

化工设备机械基础(期末考试及答案)

化工设备机械基础一、判断题1.合力总是大于分力。

()2.铆钉等联接件在外力的作用下发生剪切变形的同时，在联接件和被联接件接触面上互相压紧，产生局部压陷变形，甚至压溃破坏，这种现象称为挤压。

()3.挤压变形就是轴向压缩变形。

()4.力偶使刚体只能转动，而不能移动。

()5.两个力F1、F2在同一轴上的投影相等，则这两个力大小一定相等。

()6.平面力偶矩的大小与矩心点的位置有关。

()7.由外力引起的构件内部的相互作用力，称为内力。

()8.剪切面与外力作用线平行。

()9.在求解平面任意力系的平衡问题时，写出的力矩方程的矩心一定要取在两投影轴的交点处。

()10.平面汇交力系求合力时，作图的力序可以不同，其合力不变。

()11.两个相互配合的螺纹，其旋向相同。

()12.一切摩擦传动的传动比都不准确。

()13.大齿轮带动小齿轮转动是属于减速运动。

()14.一般来说，齿轮传动的传动效率要比链传动的传动效率要高的多。

()15.铰链四杆机构中的最短杆就是曲柄。

()16.平面连杆机构各构件的运动轨迹一定在同一平面或互相平行的平面内。

()17.汇交力系平衡的几何条件是力的多边形自行封闭。

()18.蜗杆传动具有传动比大，承载能力大，传动效率高等特点。

()19.在曲柄摇杆机构中，摇杆两极限位置的夹角称为极位夹角。

()20.周转轮系中，中心轮与行星架的固定轴线必须在同一轴线上。

()21.金属材料的硬度越大，其韧度也越高。

()22.压力调定回路主要由溢流阀等组成。

()23.合金钢是指在碳钢的基础上特意加入一种或多种元素而形成的一类钢。

()24.有力作用物体就运动，无力作用物体就静止。

()25.铁碳合金是指只由铁和碳两种元素组成的合金。

()26.增压回路的增压比取决于大、小液压缸直径之比。

()27.强度是指金属抵抗变形和不受损坏的能力。

()28.物体的平衡是物体相对地面处于静止状态。

()29.汽车上燃烧用的汽油，其挥发性越高越好。

化工设备机器基础试卷附答案

B. a =0 时，弯矩图为三角形；
Ｄ．与截面的尺寸无关，但与截面的形状有关。
A．椭圆形、半球形、碟形、锥形、平盖； B．半球形、椭圆形、碟形、锥形、平盖；
C．半球形、碟形、椭圆形、、锥形、平盖 D．碟形、半球形、椭圆形、、锥形、平盖
5．对于铁基合金，其屈服点随着温度的升高而（ C ）。
A．升高
B．不变
3．低碳钢拉伸过程中可分为弹性阶段、屈服阶段、强化阶段和局部变形阶段。
4．边缘应力的特性主要为局部性、自限性。
5．如图所示回转薄壳，中心线为回转轴，A 点的第一曲率半径是
R+a/sinθ（或 AK2）。
题1图
二、选择题（共 10 小题，每题 2 分，共计 20 分）
1．直杆受扭转力偶作用，如图 1 所示，在截面 1-1 和 2-2 处的扭矩为（ B ）。
重 G3 = 31 kN。尺寸如图所示。设伸臂在起重机对称面内，且放在图示位置，试求车子不致翻倒的
最大起吊重量 Gmax。（7 分）
解：（1）取汽车受力分析如图。
（2）列平衡方程
Fy 0, FA FB G G1 G2 G3 0 (2 分)
M B F 0，(1 分)
即： G(2.5 m 3 m) G2 2.5 m G1 2 m FA (1.8 m 2 m) 0 （1 分）
（1 分）
[ ]
（1分）
所以，轴取公称直径d=45mm。（1分） 4．图示外伸梁，F=500N，l=1m,材料[]=100MPa 。若梁采用矩形截面，截面尺寸 b×h=20×40mm2, 请讨论将梁竖放好还是平放好？试分别校核梁的强度。（9 分）解：（1）画梁的弯矩图求最大弯矩。（3 分）
M max Fl

化工设备机械基础考试试卷

2009/2010学年第 1学期《化工设备机械基础》试卷适用专业: 应用化工技术年级: 2010级考试方式：闭卷班级：姓名：学号：考试时间： 120 分钟一、选择题：将正确答案的顺序号填入题后的括号内。

（共8分，每小题1分）1.设计压力为2.5MPa的容器属于。

（）A．低压容器 B. 中压容器 C.高压容器 D. 超高压容器2.钢材的强度随温度的升高而，韧性和塑性随温度的降低而。

（） A．下降，升高 B．下降，下降 C．升高，下降 D．升高，升高3.不锈钢材料0Cr18Ni9牌号中的“0”表示其含碳量低于。

（）A．百分之一 B. 千分之一 C. 万分之一 D. 万分之三4.对于低温容器，设计选材时应特别注意材料的。

（）A．低温强度 B. 低温刚度 C. 低温硬度 D. 低温脆性5.从受力角度考虑，椭圆形封头、碟形封头、半球形封头和折边球面封头四种凸形封头中，的受力情况最好。

（）A．椭圆形封头 B. 碟形封头 C. 半球形封头 D. 折边球面封头6.低碳钢拉伸试验的整个过程，按顺序大致可分为如下四个阶段。

（）A. 弹性阶段、强化阶段、屈服阶段和颈缩阶段B. 弹性阶段、屈服阶段、强化阶段和颈缩阶段C. 弹性阶段、颈缩阶段、强化阶段和屈服阶段D. 屈服阶段、弹性阶段、强化阶段和颈缩阶段7.无缝钢管的公称直径指的是管子的。

（）A．内径 B. 外径 C. 中径 D. 其他8.设计中选用标准法兰的压力等级时，除考虑法兰的类型、材料、最高工作压力外，还应考虑法兰的：（）A．公称直径 B. 密封面型式 C. 垫片种类 D. 工作温度二、填空题。

（每空1分，共20分）1．过载时带会在轮上，可防止其他零件的损坏，起到过载安全保护作用。

2．齿轮传动的失效形式有、、、、。

3．材料的化学性能有、抗氧化性。

4．碳钢是含碳量小于 %的铁碳合金。

5．工程上，伸长率δ≥5%的材料称为材料，δ<5%的材料称为材料。

6．45钢，表示平均含碳量为 %的优质碳素结构钢。

化工机械基础试卷及答案.doc

《化工设备机械基础》试卷（A）班级学号姓名得分一、填空题（每空0.5分，共20分）1、机械传动按其工作原理可分为和两大类，机械传动的作用W、O2、常5、说明下列碳钢、合金钢牌号的意义:20 20RQ235 16Mn!Crl8Ni9Ti 0Crl37、根据磨损产生的原因和磨损过程的本质，可分为、、和根据磨损延长时间的长短，可分为和o根据磨损的规律，可将磨损分为、和三个阶段。

8、润滑汕的润滑形式有、、和9、根据腐蚀的机理，可将腐蚀分为、。

常用的防腐措施有二、选择题（每题2分，共3 0分）1、传动比（i ）是机械传动一项很重要的参数，减速传动的传动比应 ----------- （）A、i V 1B、i =1C、i >12、键联接是常见的轴毂联接，下列哪一种键联接传载大 ------------------------ （）A、平键联接B、半月键联接C、楔键联接3、被联接件之一较厚，不宜制作通孔，需经常拆卸，宜采用 -------------------- （）A、螺栓联接B、双头螺柱联接C、螺钉联接4、带传动靠来传递运动和动力的。

------------------------------------------ （）A、主轴的动力B、主动轮的转矩C、带与带轮间的摩擦力5、渐开线上任一点的法线必与基圆--------------------------------------------- （）A、相离B、相切C、相交6、我国规定标准渐开线齿轮基圆上的压力角为----------------------------------- （）A、18°B、20°C、22°7、在螺纹联接的防松方法中，弹簧垫圈属于防松。

------------------------------- （）A、利用摩擦B、利用机械C、永久8、在带传动中，当传递的功率一定时，若带速降低，则传递的圆周力就—，就容易发生打滑。
