梯控培训手册资料

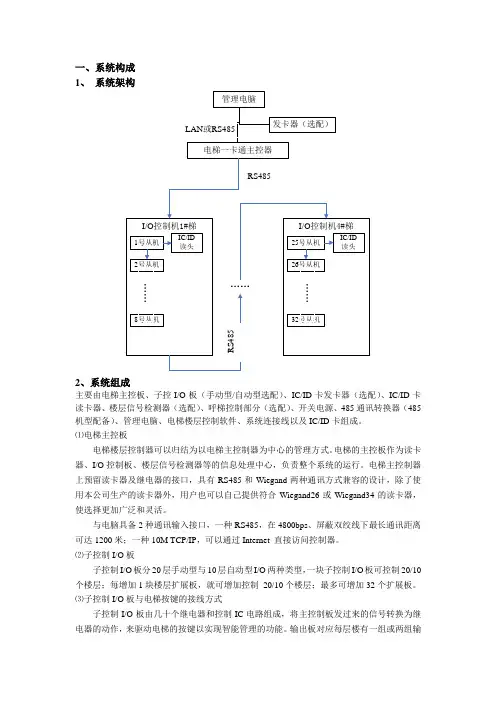

一、系统构成

1、系统架构

2、系统组成

主要由电梯主控板、子控板（手动型/自动型选配）、卡发卡器（选配）、卡读卡器、楼层信

号检测器（选配）、呼梯控制部分（选配）、开关电源、485通讯转换器（485机型配备）、管理电脑、电梯楼层控制软件、系统连接线以及卡组成。

⑴电梯主控板

电梯楼层控制器可以归结为以电梯主控制器为中心的管理方式。电梯的主控板作为读卡

器、控制板、楼层信号检测器等的信息处理中心，负责整个系统的运行。电梯主控制器上预

留读卡器及继电器的接口，具有485和两种通讯方式兼容的设计，除了使用本公司生产的读

卡器外，用户也可以自己提供符合26或34的读卡器，使选择更加广泛和灵活。

与电脑具备2种通讯输入接口，一种485,在4800、屏蔽双绞线下最长通讯距离可达

1200米；一种10M，可以通过直接访问控制器。

⑵子控制板

子控制板分20层手动型与10层自动型两种类型，一块子控制板可控制20/10个楼层；

每增加1块楼层扩展板，就可增加控制20/10个楼层；最多可增加32个扩展板。

⑶子控制板与电梯按键的接线方式

子控制板由几十个继电器和控制电路组成，将主控制板发过来的信号转换为继电器的动作，来驱动电梯的按键以实现智能管理的功能。输出板对应每层楼有一组或两组输出继电器，因此可以实现与按钮的单个串联、一个串联一个并联的两种接线方式。

①手动型接线示意图

厂 ----- ------- ■- ---- - ---- ----- * ----- r ------ --- * g

②自动型接线示意图

⑷楼层信号检测器

楼层信号检测器为电梯控制系统的选配模块。它可以与楼宇的对讲分机的开锁信号连

接，监视每层楼的开门动作，当判断对讲主机有开门动作时，发信号给电梯主控制器，然后

将其对应的楼层信息也传送给子控制板，电梯到达公共层比如1楼时，开通对应楼层的按键，

实现了对讲与电梯的联动。

⑸发卡器：在管理系统中发行卡片。

⑹读卡器：

①子控制板具备2个26、34读卡器输入接口，采用8芯屏蔽双绞线，最长通讯距离可达120 米。

②工作时，读卡器将读卡的数据上传给电梯主控制器，由主控板判断卡片是否有效，若有效则判断其对应乘坐电梯的权限以及所到达楼层的权限，然后将开通电梯对应楼层的信号传给

子控制板。

⑺开关电源：为整个电梯楼层控制系统提供电源。

⑻通讯转换器：连接计算机与电梯主控制器，进行联网和通讯。

⑼管理电脑：系统操作平台。

⑽管理软件：对数据及硬件进行管理。

(11) 卡：信息记忆体，存储出入目标的授权信息。

3、参数说明

电梯门禁主控板和电脑通讯接口：或485

通讯距离：不限制，485可达1200米读卡器与主控板通讯方式：485和两种

用户数量：7000

记录条数：20000

单板控制层数：自动10层、手动20层

支持卡类：、、任选或两个或两个，或一个一个读卡器

控制电梯输出：继电器

读卡时间：小于0.2s

二、功能说明

1、功能介绍

A 、业主互访功能

⑴业主互访的工作流程：发行卡片时开通互访的楼层T手动呼叫电梯T业主进入电梯内T按互访楼层号T在读卡器上刷用户卡T电梯主控激活互访楼层按键T业主按下该按键则电梯自动带业主到要互访的楼层。

⑵如果业主互访时，超时按键或读卡或多按则读头将嘀嘀两声错误提示业主互访不成功。

B、对讲联动（即与楼宇对讲系统的结合）临时访客功能（需配备楼层检测器）

对讲联动临时访客的工作流程：

临时访客按下对讲系统主机T业主确认后按下对讲分机开锁键及楼层信号键T开单元

门临时访客到1楼或公共楼层等待电梯T电梯到位T电梯一卡通主控制器自动接通业主的楼层T电梯自动打开门T临时访客进电梯内同时关门T访客按下要访的业主电梯楼层键T电梯自动带客到业主的楼层。

访客采用联动功能：即访客接通住户室内分机通话后，住户通过室内分机旁的电梯按钮将信号发送给楼层控制系统，系统接收到住户的开梯信号后开放电梯。

C、消防联动功能

当发生消防时，控制器自动转入消防状态，电梯进入正常使用，不受刷卡控制。⑴向管理员发行开通所有的楼层卡片；

（2）电梯控制器的所有电源断开；

（3）具有消防信号输入接口，可将消防报警接到电梯门禁系统的输入检测端，可与电梯消防开关实现联动。启动消防开关后，卡电梯系统断电不工作，电梯恢复到原状态（提供的消防信号应该是无源的干接点信号）。

D、业主刷卡或密码到达指定楼层

在卡片发行时，授权此持卡用户所在的楼层的权限并根据该住户所交的物业管理费设置相应的使用截止日期，实现收费管理功能。当用户进入电梯并在读卡器上刷卡后，电梯主控制器判断此卡是否有效及所具有到达楼层的权限，按下对应楼层按钮，电梯即可开往指定楼层。此时，无卡用户按钮无效，限制非法乘坐电梯。当用户的管理费过期后刷卡无效系统会自动提示。

2、功能特点

⑴电梯楼层控制系统可对电梯每层授权使用。

⑵通过管理软件，管理人员可根据实际情况限定卡使用期限（如节假日，下班管理）。

⑶对丢失卡进行作废处理，以免让非本楼人员进入电梯。

⑷保密性强，每梯每卡不通用。

⑸每张卡通过授权可支持多部电梯同时使用。

⑹控制器可设有密码键盘，管理人员、住户可在巡查等特殊情况下直接输入密码使用电梯。⑺通过卡管理软件现场发卡，容量达7000张。

⑻系统记录每次成功刷卡使用电梯的相关信息(包括使用者卡号、使用时间、所使用的电梯

代号、所到达的楼层等信息)，该记录可通过网络或数据采集器从控制器中读出，以作统计、打印、存档、查询。

⑼特殊情况可由管理员开放电梯，保证紧急情况的紧急处理。

⑽访客管理：对于访客，通过保安发临时卡方式或保安用专用卡帮助访客乘梯。
