模型驱动开发(Model-driven development,MDD)是由模型驱动体系架构(Model-driven Architecture,MDA)技术支持并驱动的新软件开发范例,是对象管理组织(Object Management Group,OMG) 发布的软件设计方法。

MDA 提供一组指南,用于构建表示为模型的规范,从独立于平台的模型(platform-independent model,PIM)开始,通过适当的具体到领域的语言,然后转换为用于实际的实现平台的一个或多个具体到平台的模型(platform-specific models,PSMs)。

它可以是很多种平台,例如Java™ 2 Platform、Enterprise Edition (J2EE™)、CORBA 或 .Net,以通常的程序设计语言实现,例如Java™、C# 和Python。

MDA 通常用自动化的工具来执行,如IBM® Rational® Software Architect。

MDD 由MDA 驱动,并更着重于模型转换和代码生成。

然而,MDD 所使用的基于代码生成的方法有它不利的方面,这是由于例如所生成代码中的约束、技术不强的开发人员和与模型的紧耦合等因素造成的。

当企业100%地投入到代码生成中时,就没有余地进行调整了,尤其是在开发人员仔细检查其模型的时候。

基于模式的开发方法能够帮助解决该问题。

模式是在已知环境中重现问题的解决方案。

模式将设计人员的时间、技能和知识进行萃取,从而解决软件问题。

此外,当模式在许多不同的项目中重复地使用时,它就成为了最佳实践。

通过设计特殊的设计模式,开发人员可以更灵活地控制所生成的代码,这就不简单地拘泥于抽象模型了。

而且,MDD 可以通过转换自动化地实现模式,这将排除重复的低层次开发工作,并且可以将技术性的专家经验加入到代码中,以提高一致性和可维护性。

为了生成能够将变更反映到实现架构的解决方案工件,就要迅速地重新应用被修改的转换。

模型驱动 数据驱动 方法论

模型驱动 数据驱动 方法论

模型驱动数据驱动方法论1. 引言1.1 背景介绍随着科技的不断发展和应用,数据驱动和模型驱动方法论成为了当今社会和科技领域的热点话题。

在过去,传统的模型驱动方法论主要依靠专家知识和经验来构建模型,然后对数据进行验证和调整。

而数据驱动方法论则是通过大量的数据来驱动模型的构建和优化,摆脱了对人类专家的过度依赖。

这两种方法论各有优势和局限性,因此引发了关于如何更好地融合这两种方法论的讨论和研究。

在当前信息爆炸和大数据时代,数据的获取和处理变得越来越容易,数据量也呈指数级增长。

这给模型的构建和优化提供了更多的可能性和挑战。

研究人员开始探讨如何利用数据驱动和模型驱动方法论相结合,以实现更精确、高效的模型构建和应用。

本文旨在探讨模型驱动和数据驱动方法论的特点、优势和不足,并提出一些方法和案例分析来说明两者的结合可以取得更好的效果。

1.2 研究意义数据驱动和模型驱动方法论在当今数据科学和机器学习领域中具有重要意义,它们为解决各种复杂问题提供了有力支持和指导。

数据驱动方法注重从大量数据中挖掘出模式和规律,通过建模和预测来实现决策和优化。

而模型驱动方法则更加关注建立精确的数学模型,通过对模型进行推演和分析来获取洞察和决策支持。

这两种方法论在实际应用中各有优势,但也存在各自的局限性,因此融合两者的方法变得尤为重要。

研究数据驱动和模型驱动方法论的意义在于不仅可以深入探讨它们各自在解决问题中的作用和效果,更可以探索两者如何相互补充、融合,从而提高问题求解的效率和准确性。

通过研究融合方法,可以更好地利用数据挖掘和机器学习的技术,发掘隐藏在数据中的知识和规律,同时也可以借助精确的数学模型,解释数据和模式背后的原理和机制,为决策提供更为可靠和准确的支持。

深入研究数据驱动、模型驱动及二者的融合方法对于推动数据科学和机器学习领域的发展,提高问题解决效率,具有重要的理论和实践意义。

2. 正文2.1 模型驱动方法论模型驱动方法论是一种基于建模和模型演化的软件开发方法。

211245933_一种基于B_方法的需求描述转化为AADL_模型的研究

211245933_一种基于B_方法的需求描述转化为AADL_模型的研究

0引言任务关键型系统是一种对实时性、可靠性和安全性等都有严格要求的系统,如应用在航空航天发动机管理系统、交通运输信号管理系统等。

所以,任务关键型系统的研发过程中应该采取何种技术或流程开发出高可靠性的系统产品也是业界研究和探讨的热点。

目前,基于模型驱动的软件开发方法因为可以提升和确保软件系统最终的质量,所以在业界得到了广泛的应用,同时业界也在探寻其他数学方式如形式化方法等来持续提升系统的可靠性、安全性等非功能属性。

B方法是一种面向模型的形式化需求方法,用伪代码描述系统需求模型,对系统原始需进行形式化描述。

结构分析与设计语言(ArchitectureAnalysis&Desing Language,AADL)被认为是基于模型驱动的嵌入式实时系统设计与实现的基础,可以对任务关键系统进行设计建模。

为了确保任务关键系统的模型满足系统的原始需求,本文提出了一种基于形式化B方法生成AADL模型的方法,在需求阶段采用形式化的B方法描述系统的需求,通过构建B 方法与AADL的语法映射规则,由B方法形式化需求描述生成相应的AADL模型,从而确保AADL设计模型的正确性。

后续可以使用模型驱动的测试方法,基于AADL模型生成测试用例对系统直接开展验证,从而基于模型保证需求描述到测试用例的自动转换,减小对需求理解的偏差,提升和保证测试用例对需求覆盖的精确性、全面性。

1相关技术1.1B方法形式化方法是指建立在严格数学基础上的软件开发方法。

在软件开发过程中,从需求分析、规格说明、设计、编程、系统集成、测试、文档生成直至维护的各阶段,凡是采用严格的数学语言、具有精确的数学语义的方法都称为形式化方法[1]。

B方法是一种基于模型的软件构造方法,类似于VDM(Vienna Development Method)和Z(一种基于一阶谓词逻辑和集合论的形式规格说明语言)[2]。

B语言支持规格说明,并且支持继规格说明之后所有的精化和设计步骤[3]。

模型驱动开发的开发过程

模型驱动开发的开发过程

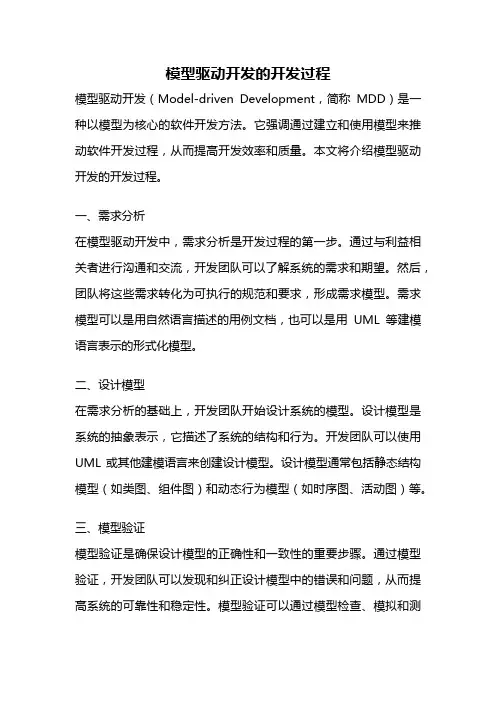

模型驱动开发的开发过程模型驱动开发(Model-driven Development,简称MDD)是一种以模型为核心的软件开发方法。

它强调通过建立和使用模型来推动软件开发过程,从而提高开发效率和质量。

本文将介绍模型驱动开发的开发过程。

一、需求分析在模型驱动开发中,需求分析是开发过程的第一步。

通过与利益相关者进行沟通和交流,开发团队可以了解系统的需求和期望。

然后,团队将这些需求转化为可执行的规范和要求,形成需求模型。

需求模型可以是用自然语言描述的用例文档,也可以是用UML等建模语言表示的形式化模型。

二、设计模型在需求分析的基础上,开发团队开始设计系统的模型。

设计模型是系统的抽象表示,它描述了系统的结构和行为。

开发团队可以使用UML或其他建模语言来创建设计模型。

设计模型通常包括静态结构模型(如类图、组件图)和动态行为模型(如时序图、活动图)等。

三、模型验证模型验证是确保设计模型的正确性和一致性的重要步骤。

通过模型验证,开发团队可以发现和纠正设计模型中的错误和问题,从而提高系统的可靠性和稳定性。

模型验证可以通过模型检查、模拟和测试等手段来实现。

模型检查可以自动检测模型中的错误和不一致性,模拟可以模拟系统的行为,测试可以验证系统的功能和性能。

四、模型转化模型转化是将设计模型转化为可执行代码的过程。

在模型驱动开发中,模型转化通常是自动化的,通过使用模型转化工具来实现。

模型转化工具可以根据设计模型生成代码框架和骨架,开发人员只需在生成的代码基础上进行必要的编码和实现。

模型转化的自动化可以提高开发效率,减少错误和重复工作。

五、代码生成在模型转化的基础上,开发人员开始进行代码生成。

代码生成是将设计模型转化为可执行代码的最后一步。

开发人员可以根据模型转化工具生成的代码框架,完成具体的编码和实现。

代码生成可以根据不同的目标平台和技术进行,例如生成Java代码、C++代码或Web应用程序代码等。

代码生成的质量和效率对系统的性能和可维护性有重要影响。

第七课 MDA方法

第七课 MDA方法

MDA开发实例(6)

在企业内部及 企业之间,通 过公共应用模 型生成“桥” 和集成应用
模型驱动开发MDD





模型驱动开发的基础是模型和表达模型的 语言 模型的一个主要用途是消除开发过程中各 参与方之间的隔阂 对于模型驱动开发,建模语言代替了编程 语言,用建模语言来实现系统 模型驱动开发的现代工具提供了运行一个 (或部分)模型的能力

使用MDA工具产 生PIM到PSM的 标准映射。部分 代码自动生成, 部分需要手写
MDA开发实例(3)

使用MDA工具 产生PIM到PSM 的标准映射。 部分代码需要 手写
MDA开发实例(4)

MDA工具为开 发者所选择的 调度技术生成 全部或大部分 代码
MDA开发实例(5)

MDA工具自动 发现在新平台 上重新集成的 模型
MDA的产生

MDA 的概念通过 OMG 构建模型的标准对系统 的交互性提供了一种开放的、供应商中立的方法: UML(Unified Modeling Language,统一 建模语言) CWM(Common Warehouse Meta-model, 公共仓库元模型) MOF(Meta-Object Facility,元对象设施) XMI(XML Metadata Interchange,XML 元数据交换)

MDA与UML
UML是使用MDA技术的一把钥匙:

使用MDA技术创建的所有应用程序都基于标准化 的、平台独立的UML模型。通过将这一通用的、被 普遍接受的建模标准作为杠杆,MDA使得开发人 员可以创建能被轻便地访问、天生具有良好的互 操作性的应用程序。而且这些应用程序能被嵌入 式系统、桌面应用系统、服务器、大型机等广阔 领域的应用程序所访问,也能够被跨Internet访问, 具有广阔的应用前景。

系统分析师2011论文

系统分析师2011论文

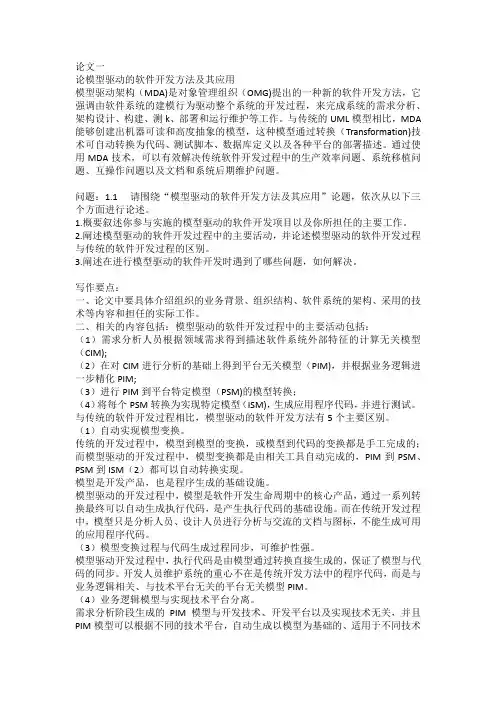

论文一论模型驱动的软件开发方法及其应用模型驱动架构(MDA)是对象管理组织(OMG)提出的一种新的软件开发方法,它强调由软件系统的建模行为驱动整个系统的开发过程,来完成系统的需求分析、架构设计、构建、测k、部署和运行维护等工作。
