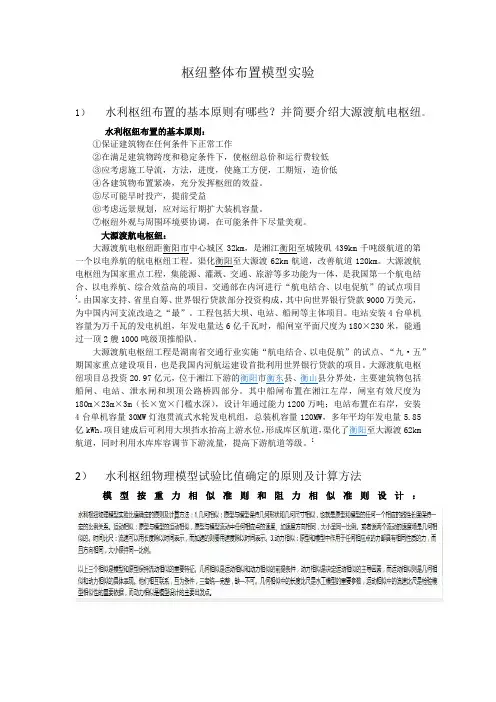

枢纽整体布置模型实验1）水利枢纽布置的基本原则有哪些？并简要介绍大源渡航电枢纽。
水利枢纽布置的基本原则：①保证建筑物在任何条件下正常工作②在满足建筑物跨度和稳定条件下，使枢纽总价和运行费较低③应考虑施工导流，方法，进度，使施工方便，工期短，造价低④各建筑物布置紧凑，充分发挥枢纽的效益。
⑤尽可能早时投产，提前受益⑥考虑远景规划，应对运行期扩大装机容量。
⑦枢纽外观与周围环境要协调，在可能条件下尽量美观。
大源渡航电枢纽：大源渡航电枢纽距衡阳市中心城区32km，是湘江衡阳至城陵矶439km千吨级航道的第一个以电养航的航电枢纽工程。
渠化衡阳至大源渡62km航道，改善航道120km。
大源渡航电枢纽为国家重点工程，集能源、灌溉、交通、旅游等多功能为一体，是我国第一个航电结合、以电养航、综合效益高的项目，交通部在内河进行“航电结合、以电促航”的试点项目[。
由国家支持、省里自筹、世界银行贷款部分投资构成，其中向世界银行贷款9000万美元，为中国内河支流改造之“最”。
工程包括大坝、电站、船闸等主体项目。
电站安装4台单机容量为万千瓦的发电机组，年发电量达6亿千瓦时，船闸室平面尺度为180×230米，能通过一顶2艘1000吨级顶推船队。
大源渡航电枢纽工程是湖南省交通行业实施“航电结合、以电促航”的试点、“九·五”期国家重点建设项目，也是我国内河航运建设首批利用世界银行贷款的项目。
大源渡航电枢纽项目总投资20.97亿元，位于湘江下游的衡阳市衡东县、衡山县分界处，主要建筑物包括船闸、电站、泄水闸和坝顶公路桥四部分。
其中船闸布置在湘江左岸，闸室有效尺度为180m×23m×3m（长×宽×门槛水深），设计年通过能力1200万吨；电站布置在右岸，安装4台单机容量30MW灯泡贯流式水轮发电机组，总装机容量120MW，多年平均年发电量5.85亿kWh。
项目建成后可利用大坝挡水抬高上游水位，形成库区航道，渠化了衡阳至大源渡62km 航道，同时利用水库库容调节下游流量，提高下游航道等级。
水工建筑物习题及答案
